激光粒度分析
激光粒度分析仪课件
02
03
光路设计
采用开角式、闭角式或光 纤式等不同光路设计，以 满足不同测量需求。
光学元件
反射镜、聚焦
保持光束质量稳定，以提 高测量精度和重复性。
检测器
检测器类型
光电倍增管、光电二极管 等，根据测量需求选择合 适的检测器。
动态范围
检测器的动态范围需满足 测量需求，以提高测量精 度和线性度。
进行测量
将标准样品放入仪器中，进行 测量并记录结果。
分析结果
根据标准样品的已知粒径，分 析仪器的测量结果是否准确。
结果评估与误差分析
结果评估
将仪器测量的结果与标准样品的已知粒 径进行比较，评估仪器测量的准确性。
VS
误差分析
分析仪器测量结果与标准样品已知粒径之 间的误差，找出误差来源，如仪器误差、 样品制备误差等。
动态光散射法
通过测量颗粒在运动状态时散射光的频率变化来分析颗粒粒径。
动态光散射法利用了颗粒在溶液中做布朗运动的现象，当颗粒运动时，散射光的 频率发生变化。通过测量散射光的频移，可以反推出颗粒的粒径分布。该方法具 有较高的测量精度，适用于测量较窄粒径范围，尤其适用于小颗粒的测量。
透射法
通过测量光线通过颗粒悬浮液时透射光的光强来分析颗粒 粒径。
电信号经过处理后，可 以输出颗粒大小的分布 结果。
应用领域
01
02
03
04
化工
用于研究化学反应过程中颗粒 大小的变化，以及催化剂、填
料等颗粒的粒度分布。
制药
用于研究药物颗粒的粒度分布 ，以及制备微粉、纳米药物等
。
陶瓷
用于研究陶瓷材料的颗粒大小 和分布，以及烧结过程中的变
化。
环境
激光粒度分析仪原理
激光粒度分析仪原理
激光粒度分析仪通过激光散射原理测定颗粒的大小分布。
其工作原理可分为激光散射、多角度散射和光散射模型解析三个步骤。
首先，激光粒度分析仪发射激光束，并使其经过样品。
当激光束与样品中的颗粒相互作用时，激光光束会在不同方向上被散射。
这种散射现象通常被称为Mie散射。
其中，大颗粒会散射激光光束较强的光强，而小颗粒则会散射较弱的光强。
其次，在激光散射中，多角度散射是关键。
激光粒度分析仪通过设置多个收集光探测头在不同角度上收集散射光，以得到从不同方向上散射的光强。
通过多角度散射的光强数据，激光粒度分析仪可以计算出颗粒的大小和分布情况。
最后，根据光散射模型解析得出的数据，激光粒度分析仪可以绘制颗粒大小分布曲线。
根据不同的分析需求，该仪器可以提供不同的参数和显示方式，如粒径均值、粒径分布图等。
总的来说，激光粒度分析仪利用激光散射原理和多角度散射技术，通过测量颗粒在不同角度上散射的光强来确定颗粒的大小和分布。
这种分析方法高效、准确，被广泛应用于颗粒物料的分析与研究领域。
关于激光粒度分析仪的优点介绍
关于激光粒度分析仪的优点介绍激光粒度分析仪是一种能够精准地测量物料粒度分布的仪器。
与传统的粒度分析仪器相比，激光粒度分析仪具有许多优点，本文将对这些优点进行介绍。
高精度测量激光粒度分析仪测量精度高。
它使用激光束作为光源，能够精准地测量出物料中每个粒子的大小和形状，同时可以测量出粒子的分布情况。
而传统的粒度分析仪器则只能测量出物料中粒子的平均大小，无法精确地测量每个粒子的大小和形状。
高速测量激光粒度分析仪的测量速度快。
它可以在短时间内完成对大量物料的粒度分布测量。
在生产实践中，快速测量粒度分布对保证产品质量至关重要。
而传统的粒度分析仪器由于测量原理和技术方式的限制，需要耗费较长时间进行测量。
高灵敏度测量激光粒度分析仪的灵敏度高。
它可以检测到微小的粒子，并计算出它们的大小和形状分布。
而传统的粒度分析仪器则无法检测到微小的粒子，因为它们太小，无法产生足够的散射光信号。
方便的操作激光粒度分析仪的操作方便。
它使用了现代化的操作界面和软件系统，通过简单的几个步骤即可完成对物料的粒度分布测量。
与传统的粒度分析仪器相比，操作也更加简便、易于掌握。
适用范围广激光粒度分析仪适用范围广。
它可以针对不同种类的物料进行测量，如纳米级、微米级等等，同时还能够应对不同的物料状态，如干粉、悬浮液等等。
而传统的粒度分析仪器由于使用的测量原理和技术方式的限制，只能测量特定类型的物料和状态。
结论综上所述，激光粒度分析仪具有精度高、速度快、灵敏度高、操作方便和适用范围广等优点。
这些优点让激光粒度分析仪成为了当前粒度分析仪器中的主流选择。
在日常工作中，通过选择合适的激光粒度分析仪，对于保证产品质量、提高生产效率和提升企业竞争力都有着重要的作用。
激光粒度分析的原理和方
激光粒度分析的原理和方
激光粒度分析是一种常用的粒度测量方法，在各种领域广泛应用。
其原理是利用激光器发出的一束单色激光照射到待测样品上，样品中的颗粒会散射部分光线，散射光线经过物镜聚焦到光敏探测器上。
根据散射光的强度和位置，可以通过光学原理计算出颗粒的直径和分布情况。
激光粒度分析的方案一般包括以下几个步骤：
1. 样品处理：待测样品需要经过预处理，例如去除杂质、分散均匀等。
不同样品需要不同的处理方法。
2. 激光器照射：用激光器照射待测样品，激光器可以发出单色激光，通过聚焦镜头对样品进行照射。
3. 光散射检测：样品中的颗粒会散射部分光线，通过光散射检测器检测散射光的强度和位置。
通常，可以使用光散射仪器来测量颗粒的散射光信号。
4. 数据分析：根据散射光的强度和位置数据，结合光学原理，利用适当的算法计算出颗粒的直径和分布情况。
常见的分析方法包括Mie散射理论、贝塞尔函数法等。
5. 结果展示：最后，将分析结果以直方图、光谱图等形式展示出来，可以直观地观察颗粒的粒径分布情况。
激光粒度分析具有测量范围广、分辨率高、准确性好等特点，适用于大部分颗粒样品的粒径分析。
同时，不同的仪器和方法也有一些差异和特殊要求，需根据具
体情况选择适合的分析方案。
激光粒度分析原理
激光粒度分析原理激光粒度分析是一种常用的颗粒分析方法，通过激光的散射和透过性来确定颗粒在液体或气体介质中的大小和分布情况。
本文将探讨激光粒度分析的原理、应用和优势。
一、激光粒度分析是基于光散射原理的，主要包括散射角度、光强和颗粒直径之间的关系。
当激光束照射到颗粒上时，部分光线会被散射出去，其散射角度和颗粒的直径相关。
根据斯托克斯散射定律，散射强度与颗粒的直径的平方成正比。
在激光粒度分析中，通常使用激光束通过样品所产生的散射光进行测量。
散射光经过物镜聚焦，通过光电探测器接收，并将光信号转换为电信号。
通过分析电信号的强度和散射角度，可以确定颗粒的大小和分布。
二、激光粒度分析的应用1. 粒径分布分析：通过激光粒度分析，可以获得颗粒的粒径分布情况。
这对于研究颗粒材料的特性和性能具有重要意义。
例如，在制药工业中，可以通过粒径分布分析来控制药物颗粒的均匀性和稳定性。
2. 表面积分析：通过激光粒度分析，还可以获得颗粒的比表面积信息。
颗粒的表面积与其活性和吸附能力相关，因此在催化剂和材料科学领域具有重要的应用价值。
3. 聚集态分析：激光粒度分析可以用于研究颗粒的聚集行为。
聚集态的颗粒对于许多工业和环境应用具有重要影响，例如在大气污染中的颗粒聚集和生物颗粒的凝聚等。
三、激光粒度分析的优势1. 快速准确：激光粒度分析具有快速、准确的特点。
通过自动化仪器和精确的光学系统，可以实现对大量样品的快速测试和数据处理。
2. 宽测量范围：激光粒度分析方法适用于不同颗粒尺寸范围的样品。
从纳米级到数百微米的颗粒都可以进行粒度分析和测量。
3. 非侵入性：激光粒度分析是一种非侵入性的测量方法，不会破坏样品的结构和性质，适用于对颗粒样品进行重复分析。
4. 灵敏度高：激光粒度分析具有高灵敏度，可以检测到微小变化和细小颗粒的存在。
四、总结激光粒度分析是一种常用的颗粒分析方法，通过激光散射光线的特性来测量颗粒的大小和分布情况。
激光粒度分析具有快速准确、宽测量范围、非侵入性和高灵敏度等优势，广泛应用于材料科学、制药工业、环境监测等领域。

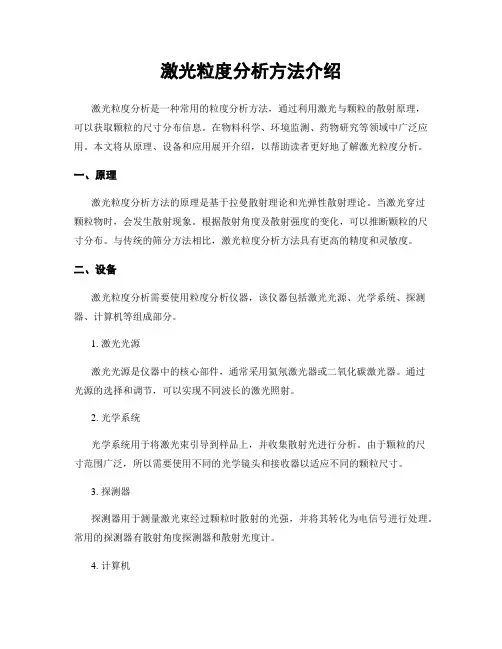

激光粒度分析方法介绍
激光粒度分析方法介绍激光粒度分析是一种常用的粒度分析方法，通过利用激光与颗粒的散射原理，可以获取颗粒的尺寸分布信息。
在物料科学、环境监测、药物研究等领域中广泛应用。
本文将从原理、设备和应用展开介绍，以帮助读者更好地了解激光粒度分析。
一、原理激光粒度分析方法的原理是基于拉曼散射理论和光弹性散射理论。
当激光穿过颗粒物时，会发生散射现象。
根据散射角度及散射强度的变化，可以推断颗粒的尺寸分布。
与传统的筛分方法相比，激光粒度分析方法具有更高的精度和灵敏度。
二、设备激光粒度分析需要使用粒度分析仪器，该仪器包括激光光源、光学系统、探测器、计算机等组成部分。
1. 激光光源激光光源是仪器中的核心部件，通常采用氦氖激光器或二氧化碳激光器。
通过光源的选择和调节，可以实现不同波长的激光照射。
2. 光学系统光学系统用于将激光束引导到样品上，并收集散射光进行分析。
由于颗粒的尺寸范围广泛，所以需要使用不同的光学镜头和接收器以适应不同的颗粒尺寸。
3. 探测器探测器用于测量激光束经过颗粒时散射的光强，并将其转化为电信号进行处理。
常用的探测器有散射角度探测器和散射光度计。
4. 计算机计算机是整个系统的“大脑”，需要安装相应的分析软件。
通过对探测到的散射光数据进行处理和分析，可以得到颗粒的尺寸分布。
三、应用激光粒度分析方法在许多领域中得到广泛应用。
1. 材料科学在材料科学中，粒度分析是评估材料的质量和性能的重要手段。
通过激光粒度分析，可以了解材料中颗粒的粒径分布，从而优化材料的制备工艺，提高材料的性能。
2. 环境监测激光粒度分析在环境监测领域中被广泛使用。
通过分析空气中的颗粒物的尺寸分布，可以了解污染源和传播途径，从而采取相应的防治措施。
3. 药物研究在药物研究中，粒度分析是评估药物制剂稳定性和药效的重要方法之一。
通过激光粒度分析，可以了解药物颗粒的粒径大小和分布情况，优化药物的制备工艺，提高药效和稳定性。
总结激光粒度分析是一种常用的粒度分析方法，通过利用激光与颗粒的散射原理，可以获取颗粒的尺寸分布信息。
激光粒度分析仪原理
激光粒度分析仪原理
激光粒度分析仪用于测量固体颗粒的各种粒径，可以直接测量各种颗粒的尺寸，例如粮食、煤炭、矿石、化工原料、园林绿化装饰材料、造纸原料、建筑材料、工业产品等。
它采用了激光原理，不仅可以测量粒径，还可以测量粒度曲线，它能很好地反映物料的粒度性质。
激光粒度仪得工作原理是：用激光源从上向下发出激光束，使激光束穿过颗粒空间中的颗粒，由微处理机检测激光和颗粒交点，获取和统计颗粒的粒径和个数，最终得出颗粒粒度的分布情况并做出曲线图，从而得出粒径的最大最小值及对应的比例，以进行状况的分析。
激光粒度仪的优点是，测量粒径的精度高，而且呈现粒度分布曲线准确，获取粒径曲线相对容易，可作轻量级或台式仪器使用，易于携带，尤其是用来测量细小颗粒，它有得天独厚的特点。
激光粒度分析仪原理
激光粒度分析仪原理激光粒度分析仪是一种常用的测量颗粒大小的仪器。
它基于激光粒度分析原理，可以快速而准确地测定物质中的颗粒粒径分布。
本文将为您介绍激光粒度分析仪的原理和工作原理。
激光粒度分析仪的基本原理是通过测量散射光的强度来确定颗粒的大小。
当激光束照射到样品中的颗粒上时，颗粒会散射部分光线。
仪器中的光散射探测器会测量散射的光强度，并将其转换为颗粒的直径大小。
根据散射的光强度与颗粒直径之间的关系，可以推算出样品中颗粒的粒径分布情况。
激光粒度分析仪的工作原理主要包括激光照射、光散射探测和数据处理三个步骤。
首先，激光束被聚焦后照射到样品上。
样品中的颗粒会将激光束散射到不同的方向。
其次，光散射探测器测量散射光的强度，并将其转换为电信号。
最后，经过数学处理和数据分析，仪器可以得出颗粒的粒径分布以及其他相关的参数。
在激光粒度分析仪的数据处理过程中，常用的方法包括多角度散射技术、Mie理论和加权逆四次方算法等。
多角度散射技术是指仪器使用多个角度来测量散射光，以获得更准确的粒径分布结果。
Mie理论是描述小颗粒散射行为的数学模型，可以用来计算散射强度与粒径的关系。
而加权逆四次方算法是一种常用的数据处理方法，可以对原始数据进行加权处理，减小较大颗粒对结果的影响，得到更可靠的粒径分布结果。
激光粒度分析仪的应用范围广泛，可以用于研究各种颗粒材料的粒径分布和浓度分布。
在制药工业中，激光粒度分析仪可以用来监测药物颗粒的大小和形状，以确保产品的质量和稳定性。
在环境科学领域，激光粒度分析仪可以用来研究空气中颗粒物的大小和来源，为环境监测提供重要的信息。
此外，激光粒度分析仪还可以应用于陶瓷、涂料、油漆、食品、矿石等行业。
虽然激光粒度分析仪在颗粒测量中有很高的精度和分辨率，但它也存在一些局限性。
首先，激光粒度分析仪对颗粒的形状有一定的要求，通常适用于球形或近似球形的颗粒。
其次，激光粒度分析仪对颗粒的浓度也有限制，浓度过高时可能会导致光路堵塞或光束吸收过多而影响测量结果。
激光粒度分析报告
激光粒度分析报告1. 简介激光粒度分析是一种常用的粒度分析方法，通过激光探测技术对物料进行粒度分析。
本报告旨在介绍激光粒度分析的基本原理、测试步骤以及数据解读方法。
2. 原理激光粒度分析利用激光光束照射物料，测量散射光的强度，通过散射光的特性来确定物料的粒度大小。
粒度分析仪器中的激光器会发射一束单色（单频）激光光束，光束照射到物料上后，部分光会被散射，散射光的强度与粒子的大小有关。
3. 测试步骤激光粒度分析的测试步骤如下：步骤一：样品制备将待测试的物料样品制备成合适的形态，确保样品均匀分散，避免堆积。
步骤二：仪器调试开启粒度分析仪器，根据仪器操作手册进行相关参数调试，包括激光功率、散射角度等。
步骤三：样品注入将样品注入到仪器中，注意避免气泡的产生，并根据仪器要求选择合适的注入速度。
步骤四：测试设置设置测试参数，如采样时间、测量次数等，根据需要选择合适的范围和粒度级数。
步骤五：数据记录开始测试后，仪器会自动记录数据，包括散射光强度、粒度分布等，持续测试直至完成。
步骤六：数据解读根据测试结果，利用数据分析软件进行数据解读和处理，得出粒度分布曲线、均值、方差等指标。
4. 数据解读激光粒度分析的数据解读需要根据具体的测试结果进行，一般需要关注以下几个指标：粒度分布曲线粒度分布曲线反映了物料中各个粒度级别的分布情况。
通过分析曲线的形状，可以了解物料的颗粒分布是否均匀，是否存在细粉尘或大颗粒的问题。
D50D50是指粒度分布曲线上的中位数，表示粒度分布的中间值。
D50值越小，表示物料的平均粒径越小，反之则越大。
D10和D90D10和D90分别表示粒度分布曲线上的10%和90%累积百分位点。
D10值越小，表示物料中较小粒径的比例越高；D90值越大，表示物料中较大粒径的比例越高。
5. 结论激光粒度分析是一种可靠、准确的粒度分析方法，通过激光探测技术可以得到物料的粒度分布情况。
通过测试步骤的合理操作和数据解读的分析，可以获得物料的粒度分布曲线和相关指标，为工业生产和科学研究提供重要参考。
激光粒度分析仪对样品粒径分析的基本原理
激光粒度分析仪对样品粒径分析的基本原理激光粒度分析仪（LS）体系是一种分析粒径分布或粒度分布最常用的仪器。
它能够有效鉴定各种形状和粒度的颗粒。
一般来说，LS仪器是一种激光衍射仪器，它能够以非常高的精度，反映出粒子的粒径分布。
激光粒度分析仪的基本原理在于光的衍射。
当激光束照射到粒子上时，光线被发散到各个角度，根据粒子大小而发生不同程度的衍射。
如果一个粒子是一个完美的球体，那么在特定的角度处衍射出的光强度应该相等。
当粒子不是球形的时候，衍射光强度应该有所不同。
从激光粒度分析仪采集的衍射光强度就可以求出来粒子大小。
激光粒度分析仪的应用是非常广泛的，主要用于分析颗粒的粒径分布和形态，这些颗粒可以是水溶性的，也可以是油溶性的，也可以是气溶性的。
它可以用于对悬浮液里的粒子粒径进行精确分析，也可以用于样品中粒子大小及粒度分布的测量。
激光粒度分析仪的优势在于它可以实现快速和准确的粒径分析，而且还不会破坏样品的结构。
与传统的粒度测试仪器相比，LS仪器更加快捷可靠，而且有更广泛的适用范围，可以分析从粒径为1微米以下到几百微米以上的粒子。
在使用激光粒度分析仪进行分析之前，我们需要将样品经过一些准备工作，比如混合样品、稀释样品，或者进行离心分离等。
接着，我们就可以把样品注入LS仪器，经过激光衍射，把各个角度位置的衍射光强度采集下来，从而得到粒度分布的信息。
综上所述，激光粒度分析仪是一种常用的粒度分析仪器。
它的基本原理在于激光衍射，可以有效的分析各种形状、结构和粒径的颗粒。
它具有准确而快速的分析能力，广泛用于粒度分析。
经过准备工作，将样品导入LS仪器，就可以获得样品粒径分布的信息，从而为后续的研究工作提供依据。
激光粒度分析仪原理
激光粒度分析仪原理
激光粒度分析仪是一种利用激光光源对颗粒进行粒度分析的仪器。
它通过测量
颗粒对激光的散射光强来确定颗粒的大小分布。
激光粒度分析仪原理主要包括激光散射原理、光学系统、检测系统和数据处理系统。
首先，激光粒度分析仪利用激光光源对颗粒进行照射，颗粒会对激光产生散射。
根据激光散射原理，颗粒的散射光强与颗粒的大小有关，大颗粒散射光强较小，小颗粒散射光强较大。
因此，通过测量颗粒对激光的散射光强，可以确定颗粒的大小分布。
其次，光学系统是激光粒度分析仪的核心部分，它包括激光发射系统和散射光
接收系统。
激光发射系统利用激光器产生单色激光，然后通过透镜系统使激光聚焦成一束平行光，照射到颗粒上。
散射光接收系统则用于接收颗粒散射的光信号，通过光电探测器将散射光信号转换成电信号。
检测系统是用来测量颗粒散射光强的部分，它包括光电探测器和光电倍增管。
光电探测器将颗粒散射的光信号转换成电信号，然后经过放大器放大，再经过模拟-数字转换器转换成数字信号，最终送入数据处理系统进行处理。
数据处理系统是激光粒度分析仪的智能部分，它主要包括信号处理模块、数据
处理模块和显示输出模块。
信号处理模块用于对颗粒散射光信号进行滤波、放大和模数转换；数据处理模块用于对处理后的数据进行分析和计算，得出颗粒的大小分布；显示输出模块则用于将分析结果以图表或数据形式显示出来，方便用户进行观测和分析。
总的来说，激光粒度分析仪原理是基于激光散射原理，利用光学系统、检测系
统和数据处理系统对颗粒进行粒度分析。
它具有高精度、高灵敏度、快速分析的特点，广泛应用于颗粒物料的粒度分析和质量控制领域。
激光粒度分析试验前处理
激光粒度分析试验—前处理【必要性】：颗粒组成分析是岩土工程的基本试验之一，它对判定土的种类，分析其物理力学性质和动力特性具有重要意义。
目前传统的颗粒分析方法有3种：筛分法、密度计法和移液管法。
筛分法：粒径大于0.075mm的土。
密度计法：粒径小于0.075mm的土。
测量的当量直径反映的是颗粒的沉降速率，激光法反映的是横截面特征。
密度计法由于仪器操作相对简单，但该方法也存在着工作量大、重复性差、颗粒难以分散、严重低估颗粒尺寸等缺点。
移液管法：粒径小于0.075mm的土。
【重要性】：激光粒度仪测试结果的好坏主要取决于土壤样品的前处理过程【适用地区】：北方黄土高原、南方长江中下游和成都平原以第四纪风成沉积物为母质发育的红土样品。
1.化学试剂配置标准(1)过氧化氢溶液:量取1体积过氧化氢试剂，向其中缓慢加入2体积蒸馏水，利用玻璃棒搅拌使其充分混合。
(2)盐酸溶液:量取1体积浓盐酸试剂，向其中缓慢加入40体积蒸馏水，利用玻璃棒搅拌使其充分混合。
(3)分散剂溶液(六偏磷酸钠):称取36g六偏磷酸钠固体，置于1000ml烧杯中，加少量蒸馏水置于电热板上加热，利用玻璃棒搅拌加速其溶解，待固体物质溶解完全并冷却后，转入1000 ml容量瓶，加蒸馏水至1000 ml，反复摇匀。
2.样品预处理实验2.1.样品称量(1)受仪器量程限制，待测样品粒径必须严格控制在2mm以内，因此所有样品在称量前都必须经过筛分处理(筛网孔径10目).(2)综合考虑样品颗粒的粗细程度、碳酸钙和有机质的含量，称取适量样品加入150ml烧杯中(参考:黄土样品称取0.2-0.3g;湖泊沉积物称取0.1-0.2g)(3)取样时尽量选取具有代表性的干燥的松散样品，避免带入植物根系及碎石。
(4)初次实验建议选择待测样品剖面中不同深度、不同采样地点的样品进行样品量预估实验，以便更好的控制样品称量。
(5)风成沙样品仅需经过第(1)步处理，即可上机测试，参考样品量0.5-0.8g。
激光粒度仪测试结果分析须知
激光粒度仪测试结果分析须知(1) 粒径分布D50：也称中位径或中值粒径，是指累积分布百分数达到50%时对应的粒径值。
这是一个表示粒度大小的典型值，该值准确地将总体划分为二等份，也就是说有50%的颗粒粒径超过此值，有50%的颗粒粒径低于此值。
如果一个样品的D50=5μm，说明在组成该样品的所有粒径的颗粒中，粒径大于5μm的颗粒占50%，小于5μm的颗粒也占50%。
D97是指颗粒粒度分布中，从小到大累积分布百分数达到97%时对应的粒径值。
即指某一粉体中，粒径小于D97的颗粒数占总颗粒数的97%。
它通常被用来表示粉体粗端粒度指标，是粉体生产和应用中一个被重点关注的指标。
同样，有的行业采用D90、D95、D98等值。
最可几粒径：频率粒度分布曲线的最高点对应的粒径值称为最可几粒径(也叫做最频粒径)。
(2) 在激光粒度测试中D(4,3)和D(3, 2)的意义D(4,3)表示：体积平均粒径。
其公式为：= ∑(NI DI4)/ ∑(NI DI3)= ∑(FVI DI)/∑FVI= ∑(fVI DI)/∑fVI= ∑(fVI DI)D(3，2)是指表面积平均粒径。
它和D(4,3)之间的关系可以这么理解：对于激光粒度仪来说，越近似圆球型的颗粒，测量的结果就越准确。
那么，当D(3, 2)和D(4, 3)的值越接近，说明样品颗粒的形状越规则，粒度分布越集中。
它们差值越大，粒度分布越宽。
最好，把D(3，2)和D(4,3)、以及d(0.5)的数值一起参考。
(3) 粒度分布的表示方法有以下三种：表格法：用表格的方法将粒径区间分布、累计分布一一列出的方法。
图形法：在直角标系中用直方图和曲线等形式表示粒度分布的方法。
函数法：用数学函数表示粒度分布的方法。
这种方法一般在理论研究时用。
如著名的Rosin-Rammler分布就是函数分布。
峰就是被测物料粒度累积的表现形式，出现双峰说明被测物料的粒度分布不好。
如果想要单峰，可以选择用单峰拟合，那样出来的峰就很漂亮，不过可能会和实际相差比较大。
激光粒度分析仪测量微粒的粒径分布
激光粒度分析仪测量微粒的粒径分布激光粒度分析仪是一种常用的仪器，用于测量微粒的粒径分布。
它基于激光散射原理，能够快速准确地分析微粒的大小和分布。
一、激光粒度分析仪的原理激光粒度分析仪的原理是基于光散射理论。
当激光束照射到微粒上时，微粒表面的不均匀度会使激光光束发生散射。
根据散射光的强度和角度分布特性，可以计算出微粒的粒径大小。
二、激光粒度分析仪的使用1. 样品制备：将待测样品制备成适当的浓度，并加入到分析仪的样品池中。
确保样品均匀分散，避免聚集和堵塞。
2. 仪器设置：根据样品的特性设置合适的参数，包括激光功率、测量角度、检测器灵敏度等。
这些参数的选择会影响到最终的测量结果准确性。
3. 测量操作：启动激光粒度分析仪，让激光束照射到样品上，并收集散射光的强度和角度信息。
根据测量原理，仪器能够计算出微粒的粒径分布。
4. 数据分析：通过软件分析仪器输出的数据，得到微粒的粒径分布曲线。
一般可以得到微粒的平均粒径、最大粒径、粒径分布的标准差等参数。
三、激光粒度分析仪的优点1. 高精度：激光粒度分析仪能够准确地测量微粒的粒径，具有较高的分辨率和灵敏度。
可以检测到从纳米级到几百微米的微粒。
2. 非破坏性：由于使用激光光束进行测量，激光粒度分析仪不会对样品造成破坏。
可以在不改变样品性质的情况下进行多次测量。
3. 快速高效：激光粒度分析仪的操作简便，可以在短时间内完成大量样品的测量。
适用于实验室和生产线上的在线监测和质量控制。
4. 多功能：除了粒径分布，激光粒度分析仪还可以分析微粒的形态特征、浓度等参数，提供更全面的样品表征。
四、激光粒度分析仪的应用领域激光粒度分析仪在科学研究、工业生产和环境监测等领域有着广泛的应用。
1. 材料科学：对于粉末材料、胶体溶液、纳米材料等的粒径分布和形态特征的研究。
2. 化工行业：监测颗粒物的粒径和分布情况，控制产品质量。
3. 环境监测：对空气中的颗粒物进行在线监测，判断空气污染程度。
psa激光粒度
psa激光粒度分析PSA激光粒度分析是一种用于测量颗粒大小的技术，其原理是通过测量颗粒在激光束中的散射行为来推算颗粒的大小。
在许多领域，如化学、生物、环境科学和材料科学中，PSA激光粒度分析被广泛应用于研究颗粒的粒度分布、形状、大小和数量。
颗粒大小是许多科学领域中的重要参数，如化学反应速率、材料性能、生物过程等。
因此，测量颗粒大小的技术在科学研究中具有重要意义。
PSA激光粒度分析是一种广泛使用的技术，它能够以高精度和高分辨率测量颗粒大小。
一、PSA激光粒度分析原理PSA激光粒度分析的原理是基于米氏散射理论。
当激光束通过颗粒时，颗粒会散射激光能量。
散射角度与颗粒大小有关，因此通过测量散射角度，可以推算出颗粒的大小。
二、实验方法1. 样品制备在进行PSA激光粒度分析之前，需要制备样品。
样品可以是固体、液体或气体中的颗粒。
对于固体样品，需要将其研磨成粉末，以便能够均匀地分散在液体中。
对于液体样品，可以直接使用。
对于气体样品，需要将其通过一个过滤器，以便收集其中的颗粒。
2. 实验操作将制备好的样品放入PSA激光粒度分析仪中。
然后，设置实验参数，如激光波长、扫描速度等。
开始实验后，激光束通过样品，颗粒散射激光能量。
通过测量散射角度，可以推算出颗粒的大小。
三、案例分析1. 化学反应速率研究在化学反应中，反应速率受到许多因素的影响，其中之一是反应物颗粒的大小。
通过PSA激光粒度分析，可以测量反应物颗粒的大小，从而研究其对反应速率的影响。
例如，在一个酸碱反应中，通过PSA激光粒度分析测量了反应物颗粒的大小，发现较小的颗粒具有更高的反应速率。
这可能是因为较小的颗粒具有更大的表面积，从而提供了更多的反应位点。
2. 材料性能研究材料性能受到其内部结构的影响，其中之一是颗粒的大小和分布。
通过PSA 激光粒度分析，可以测量材料中颗粒的大小和分布，从而研究其对材料性能的影响。
例如，在一个复合材料中，通过PSA激光粒度分析测量了增强相颗粒的大小和分布，发现较小的颗粒具有更好的增强效果。
激光粒度分析技术基础
激光粒度分析技术的操作相对复杂，需要专业人员进行操作和维护。
未来发展方向与改进建议
提高测量精度和稳定性
针对现有技术的不足，未来可以通过研发更先进的光学系统和信号处理算法，提高激光粒度分析技术的测量精度和稳 定性。
拓展应用领域
随着科技的不断进步和应用需求的不断增加，激光粒度分析技术的应用领域也在不断拓展。未来可以进一步探索其在 新能源、新材料等领域的应用。
米氏散射理论
米氏散射理论
由德国物理学家米氏提出的一种理论模型，用于描述光与颗粒之间的相互作用。 该理论基于几何光学和电磁波理论，能够准确预测不同粒径颗粒的散射光强分布 。
适用范围
米氏散射理论适用于分析粒径在0.1微米至10微米范围内的颗粒。当颗粒粒径小 于0.1微米时，需要考虑瑞利散射；当颗粒粒径大于10微米时，需要考虑几何光 学效应。
抗干扰措施
采取有效的抗干扰措施， 降低环境噪声和仪器内部 噪声对测量结果的影响。
软件控制系统
软件功能
软件控制系统用于控制仪器操作、数据采集、数据处理和结果输出 等。
数据处理算法
软件中包含多种数据处理算法，如体积分布、质量分布、数量分布 等，可根据不同需求选择合适的算法。
数据可视化
软件提供数据可视化功能，可将粒度分布以图表、曲线等形式展示， 方便用户分析和解读结果。
04 实验操作与数据处理
样品制备
样品选择与采集
根据实验需求选择具有代表性的 样品，确保样品具有足够的数量 和质量。
样品处理
对采集的样品进行破碎、研磨、 混合等处理，以减小颗粒粒径， 提高测量准确性。
样品分散
将处理后的样品分散在适当的介 质中，如水、有机溶剂等，以便 于激光束穿透和测量。
激光粒度分析仪工作原理
激光粒度分析仪工作原理
激光粒度分析仪是一种广泛应用于颗粒物体测量的仪器，它通过激光束与颗粒物体的相互作用，从而得到颗粒物体的尺寸分布信息。
下面将介绍激光粒度分析仪的工作原理。
1. 激光源
激光粒度分析仪的核心部件是激光源，通常采用浅紫外或可见光的激光器。
激光器会发射出强烈、单色、相干性好的激光束，用于与待测颗粒相互作用。
2. 光学系统
激光束从激光源发出后，会通过一系列的光学元件，如透镜、分束器、聚焦镜等。
这些光学元件的作用是对激光束进行调整，使其形成一个合适的激光束尺寸和强度。
3. 颗粒物体的测量
在激光粒度分析仪中，待测颗粒物体通常以液体或气溶胶的形式存在。
当颗粒物体通过样品室时，激光束会照射到颗粒物体上，与颗粒物体发生散射。
4. 散射光信号的检测
散射光信号是颗粒物体与激光束相互作用后发生的现象，它包含了关于颗粒物体尺寸和形状等信息。
激光粒度分析仪通常采用不同的光学元件和光电检测器来接收和检测这些散射光信号。
5. 数据处理和尺寸分布的计算
激光粒度分析仪会将检测到的散射光信号转换为电信号，并经
过放大和滤波处理。
随后，通过一系列的算法和数学模型，将散射光信号转化为颗粒物体的尺寸分布信息。
总结：激光粒度分析仪通过激光束与颗粒物体的相互作用，利用散射光信号的检测和数据处理，可以得到颗粒物体的粒径分布情况。
这种仪器具有非常高的灵敏度和精确性，在实验室和工业生产中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 向循环分散器中加入大约600ml的水。依次打 开循环泵、搅拌器，超声波、及定时器开关 准备测试。 开始测试 1.背景：启动“测量-常规测试”测量系统背景 2.浓度：观察遮光率，这个值应在10%-15%之间 为最佳。 3.分散：加入样品，打开超声波，超声分散1-3 分钟。 4.测试：点击“连续”按钮开始测试并显示结果
清洗：打开排水阀，被测液排放干净后 关闭排水阀，加入清水或其他液体冲洗 循环系统，重复冲洗至测试软件窗口粒 度分布无显示时说明系统冲洗完毕。
保存和打印：点击保存或打印按钮，
将结果保存到数据库里，测试结束。
清洗：打开排水阀，被测液排放干净
后关闭排水阀，加入清水或其他液体
冲洗循环系统，重复冲洗至测试软件 窗口粒度分布无显示时说明系统冲洗 完毕。
2.从大堆物料中取样时要从不同深度不同部位
多点取样。
3.从实验室样品中取样是要首先混合均匀，多
点（至小四点）取样。
样品越测越细且没有稳定状态的原因及对策 在粒度测试实践中，一般是随着分散的进行 结果会逐渐变细，当样品达到完全分散状态后结果 就稳定了。但有时会遇到测试结果越来越细且没有 稳定状态的现象，造成这种现象的原因一是样品本 身的结构比较松散，经过介质浸泡和超声波分散持 续产生剥落现象，二是超声波分散对颗粒有破碎作 用。出现这种情况时首先要关闭超声波分散器或缩 短超声波分散时间，然后再根据样品情况通过多次 试验找出能使结果稳定的测试方法。
激光粒度仪的工作原理
激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分 布的。由于激光具有很好的单色性和极强的方向性，所以在没有阻碍的 无限空间中，激光将会照射到无穷远的地方，并且在传播过程中很少有 发散的现象。如图1所示。
图1 没有颗粒阻碍时激光的传播
图1
图2 不同粒径的颗粒产生不同角度的散射光
8.接通讯电缆时,仪器必须处于断电状态，
否则可能损坏通讯端口。
9.为不使仪器长期处于疲劳状态，在 连续
使用仪器12个小时以上，最好关机2个小时。
10.为使测方法、分
散剂等测试条件要一致。
干粉取样要求 1.从生产线中取样时要从料流中截断料流取样。
5.在循环泵内没有水或者排水的情况下，禁 止打开超声波。 6.清洗样品池时,要按说明书中要求进行。 清洗时用手拿样品池两边的毛边，不要接 触或划伤透光面。清洗结束后安装样品池 时要按原方向放回。 7.一般循环泵系统只能用水做介质，不能用 甲苯、丁酮、乙醚、乙醇等机溶剂做介质 这样会腐蚀管路和密封系统。
孔变形影响较大。 激光法 优点：操作简便，测试速度快，测试范围大，重复性和 准确
性好，可进行在线测量和干法测量。
缺点：激光粒度测量方法的缺点主要在于参数设置方面的一 些困难。对于不规则颗粒测量会产生一些误差。
激光粒度测试原理
米氏散射原理：当光束遇到颗粒阻挡时，一 部分光将发生散射现象，散射光的传播方向 将与主光束的传播方向形成一个夹角 θ ， θ 角的大小与颗粒的大小有关，颗粒越大，产 生的散射光的 θ 角就越小；颗粒越小，产生 的散射光的θ 角就越大。
常用的粒度测试方法有筛分法、显 微镜（图象）法、重力沉降法、离心沉 降法、库尔特（电阻）法、激光法、电 镜法、超声波法、透气法等。
粒度分布测试时为什么要进行分散？
在通常情况下，粒度分布测试就是要得 到颗粒在单体状态下的分布状态，而粉体中 的颗粒常常有“聚团”现象，因此要进行分 散处理。 颗粒“聚团”：是指多个颗粒粘附到一 起成为“团粒”的现象。“聚团”的主要原 因是颗粒所带的电荷、水份、范德华力等表 面能相互作用的结果。颗粒越细，其表面能 越大，“聚团”的机会就越多。
激光粒度分析测试 原理与操作
粒度测试的基本概念和基本知识
粒度：颗粒的大小称为颗粒的粒度。也 颗粒：颗粒是具有一定尺寸和形状的微
叫细度。
小的物体,是组成粉体的基本单元。
目（目数）：是指在1英寸*1英寸的面
积内的筛网，物料能通过该筛网，筛网
的 孔 数 即 定 义 为 目 数 。 由于制作材料不同，比如有不锈钢 筛、尼龙筛、铜筛等，它们的粗细不同 同样的目数的话，大小实际上也有区别
常用的介质有哪些？ 粒度测试最常用的液体介质是水，此外常 用的介质还有水-甘油混合液、乙醇-甘油混合 液、乙醇、汽油、煤油、空气、氮气等 分散剂：指加入到水中的能使水的表面张 力显著降低，从而使颗粒表面得到良好润湿的 物质。常用的分散剂有六偏磷酸钠、焦磷酸钠 、聚丙烯酸钠、洗涤剂等。
分散剂的作用是什么？ 分散剂的作用有两个，一是加快 “团粒”的分解速度，缩短分散时间。 二是延缓颗粒再次团聚的时间，保持颗 粒长时间处于分散状态。 分散剂应在测试前先按一定比例与 水混合并使之完全溶解。分散剂与水的 比例为0.2％-0.5％之间。
为了测量不同角度上的散射光的光强，需要运用光学手段对散射光进 行处理。我们在光束中的适当的位置上放置一个富氏透镜，在该富氏
透镜的后焦平面上放置一组多元光电探测器，不同角度的散射光通过
富氏透镜照射到多元光电探测器上时，光信号将被转换成电信号并传 输到电脑中，通过专用软件对这些信号进行处理，就能准确地得到粒
激光粒度分布仪使用注意事项
1.实验室温度在10～30度之间，相对湿度小于85%， 仪器要避免阳光直射。
2. 实验室环境应干净整洁无烟尘，实验室周围没有 机械振动源和电磁干扰源。
3.实验室电压要稳定，波动范围小于5%，并具有良 好接地线。 4. 在长期不使用的情况下要把“循环分散器”清洗 干净后加入适量的纯净介质进行放置，定期更换介 质（冬季7天左右更换一次其它季节3天左右）。
筛目—微米对照表
筛目 微米
5 8 12 14 30 40 200 280 325
4000 2500 1600 1430 600 450 74 55 45
筛分法和激光法各有那些优缺点
筛分法 优点：简单、直观、设备造价低、常用于大于45μ m的样品
缺点：不能用于45μ m以下细的样品；结果受人为因素和筛
度大小和分布了。
图3 激光粒度仪原理示意图
图4 激光粒度分布仪的结构原理
激光粒度分布仪
图5 激光粒度分布仪
激光粒度分布仪的使用
开机顺序：粒度仪→显示器→电脑→启动粒度分析软件
关机顺序：关闭粒度分析软件→电脑→显示器→粒度仪
操作步骤
测试准备
1.设置光学参数：启动软件中的“设置-光 学参数”菜单，选择合适的物质、介质。 2. 设置测试参数：启动软件中的“设置-测 试参数”菜单，选择合适的分析模式 （一 般选“通用”）、光学模式（Mie）、选 择合适的报告单格式等。 3. 填好“测量-文档”信息。
颗粒的分散：为使颗粒处于单体状态， 在进行粒度测试前要对样品进行分散处 理。湿法粒度测试的分散方法有润湿、 搅拌、超声波、分散剂等。 粒度测试的介质： 粒度测试通常是将样 品置于某种液体或气体中，形成一定浓 度的均匀悬浮混合流体，这种均匀悬浮 混合流体通过测试窗口时就可以进行粒 度测试了。这里所用的液体或气体是起 媒介作用的物质，称为介质。
