滤波电路详细解析
滤波电路工作原理
滤波电路工作原理滤波电路是电子电路中常见的一种电路，它的作用是对输入信号进行滤波处理，去除或者衰减特定频率范围内的信号成分，从而得到所需的输出信号。
滤波电路在电子设备中起着非常重要的作用，广泛应用于通信、音频处理、电源管理等领域。
本文将介绍滤波电路的工作原理，以及常见的滤波电路类型和应用。
首先，我们来了解一下滤波电路的工作原理。
滤波电路的基本原理是利用电容、电感、电阻等元件对输入信号进行频率选择性的处理。
根据不同的频率特性，滤波电路可以将特定频率范围内的信号通过，而将其他频率范围内的信号衰减或者完全去除。
这样就可以实现对输入信号的滤波处理，得到所需的输出信号。
在滤波电路中，常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器可以通过特定的频率范围内的信号，而衰减高于该频率的信号；高通滤波器则相反，可以通过高于特定频率范围的信号，而衰减低于该频率的信号；带通滤波器可以通过两个特定频率范围内的信号，而衰减其他频率的信号；带阻滤波器则相反，可以衰减两个特定频率范围内的信号，而通过其他频率的信号。
除了基本的滤波器类型外，还有一些特殊的滤波电路，如陷波滤波器、全通滤波器等。
这些滤波电路在特定的应用场合有着特殊的作用，可以实现对信号的精确处理和控制。
在实际应用中，滤波电路可以用于去除噪声信号、提取特定频率范围内的信号、实现音频处理、调节电源波形等。
例如，在音频放大器中，可以使用低通滤波器去除高频噪声；在通信系统中，可以使用带通滤波器提取特定频率范围内的信号；在电源管理中，可以使用高通滤波器调节电源波形，保证电路稳定工作。
总之，滤波电路作为电子电路中重要的一部分，具有广泛的应用前景和重要的意义。
通过对输入信号进行频率选择性的处理，可以实现对信号的精确控制和处理，满足不同应用场合的需求。
希望本文对滤波电路的工作原理有所帮助，也希望读者能够在实际应用中充分发挥滤波电路的作用，实现更多的创新和应用。

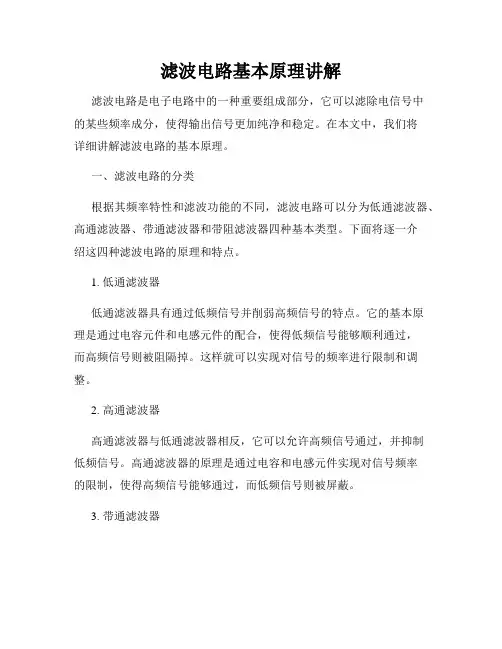

滤波电路基本原理讲解
滤波电路基本原理讲解滤波电路是电子电路中的一种重要组成部分，它可以滤除电信号中的某些频率成分，使得输出信号更加纯净和稳定。
在本文中，我们将详细讲解滤波电路的基本原理。
一、滤波电路的分类根据其频率特性和滤波功能的不同，滤波电路可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种基本类型。
下面将逐一介绍这四种滤波电路的原理和特点。
1. 低通滤波器低通滤波器具有通过低频信号并削弱高频信号的特点。
它的基本原理是通过电容元件和电感元件的配合，使得低频信号能够顺利通过，而高频信号则被阻隔掉。
这样就可以实现对信号的频率进行限制和调整。
2. 高通滤波器高通滤波器与低通滤波器相反，它可以允许高频信号通过，并抑制低频信号。
高通滤波器的原理是通过电容和电感元件实现对信号频率的限制，使得高频信号能够通过，而低频信号则被屏蔽。
3. 带通滤波器带通滤波器可以选择性地通过一定范围内的频率信号，而在其他频率范围内进行衰减。
它的原理是由低通滤波器和高通滤波器组成，通过它们的串联或并联来实现对指定频率范围内的信号进行滤波。
4. 带阻滤波器带阻滤波器，也称为陷波器，可以选择性地抑制一定范围内的频率信号，同时允许其他频率信号通过。
它的原理是通过串联或并联的低通滤波器和高通滤波器来实现对指定频率范围内的信号进行阻隔。
二、常见的滤波电路除了上述四种基本类型的滤波电路，还有一些常见的滤波电路：1. RC滤波器RC滤波器是一种简单且常见的滤波电路，它由电阻和电容元件组成。
当RC滤波器为低通滤波器时，输入信号经过电容的充放电过程，通过电阻的分压作用输出，从而滤除高频部分；当RC滤波器为高通滤波器时，则是将低频信号通过电容短路，使其通过电阻输出。
2. LC滤波器LC滤波器由电感和电容元件组成，常用于无源滤波电路。
它的原理是通过电感元件和电容元件之间的相互作用来实现对信号频率的选择性滤波。
LC滤波器可以作为带通滤波器和带阻滤波器使用。
3. 陷波滤波器陷波滤波器是一种特殊类型的滤波电路，用于抑制某一特定频率的信号。
滤波电路原理分析
滤波电路原理分析
滤波电路是一种电子电路，用于去除信号中的噪声或频率分量，只保留所需的信号成分。
其原理基于信号的频域特性，通过选择合适的滤波器类型和参数来实现。
滤波电路通常由被滤波的信号输入端、滤波器和输出端组成。
滤波器是该电路的核心部件，根据信号的频率特性选择适当的滤波器类型。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器用于去除高频信号，只保留低频部分。
其工作原理是将高频信号的能量耗散或削弱，使得只有低频信号可以通过。
高通滤波器则相反，只保留高频信号。
带通滤波器用于选择一个特定频率范围内的信号，滤除其他频率的信号。
其原理是在一定频率范围内提供通路，而在其他频率上提供阻断。
带阻滤波器则用于滤除某个特定频率范围内的信号，只传递其他频率的信号。
其原理是在一定频率范围内提供阻断，而在其他频率上提供通路。
滤波电路根据滤波器的类型和参数，可以实现不同程度的滤波效果。
常见的滤波电路包括RC滤波器、RL滤波器、LC滤波
器和活动滤波器等。
它们通过选择合适的电容、电感或运算放大器等元件参数，实现对信号的滤波功能。
此外，滤波电路还需要考虑一些其他因素，如滤波器的频率响应、相移以及失真等。
这些因素会影响滤波电路对信号的处理效果，需要通过合理设计和选择元器件来解决。
总之，滤波电路的原理是根据信号的频域特性选择合适的滤波器类型和参数，实现对信号的滤波功能。
它在电子电路中起到去噪和频率选择的作用，广泛应用于各种电子设备和通信系统中。
滤波电路的原理
滤波电路的原理
滤波电路是一种用于去除信号中不需要的频率成分，保留有用信号的电路。
它的原理基于信号的频率特性，通过选择性地传递或阻止特定频率范围内的信号来实现滤波。
滤波电路通常由电容器、电感器和电阻器等元件组成。
根据元件的排列方式和连接方式，滤波电路可以分为低通滤波电路、高通滤波电路、带通滤波电路和带阻滤波电路。
低通滤波电路可以让低频信号通过，而阻止高频信号的传输。
它的原理是通过电容器对高频信号的阻抗产生作用，使高频信号流向地，从而实现对高频信号的滤波。
高通滤波电路则与低通滤波电路相反，它可以让高频信号通过，而阻止低频信号的传输。
高通滤波电路利用电感器对低频信号的阻抗产生作用，将低频信号流向地，从而实现对低频信号的滤波。
带通滤波电路可以选择某个频率范围内的信号通过，同时阻止其他频率范围的信号传输。
它通常由高通滤波和低通滤波两部分组成，可以实现对特定频率范围内信号的滤波。
带阻滤波电路则相反，它可以选择阻止某个频率范围内的信号通过，而允许其他频率的信号传输。
带阻滤波电路通常由低通滤波和高通滤波两部分组成。
通过合理选择滤波电路的元件和参数，可以实现对不同频率范
围内信号的有效滤波，从而去除噪音或干扰，提取出我们所需要的信号。
这是滤波电路的基本原理。
lc滤波电路工作原理
LC滤波电路是一种常见的电子滤波器，它由电感（L）和电容（C）组成。
它可以用于信号处理、电源滤波等领域，在电路中起到去除杂波、筛选特定频率信号的作用。
本文将详细介绍LC滤波电路的工作原理。
一、LC滤波电路的基本结构LC滤波电路由电感和电容组成，电感和电容可以串联或并联连接。
在串联连接时，电感和电容依次相连，形成一个串联LC电路；在并联连接时，电感和电容同步相连，形成一个并联LC电路。
下面我们将分别介绍这两种连接方式的工作原理。
1. 串联LC滤波电路串联LC滤波电路如图1所示，信号源通过电感L1进入电路，然后经过电容C1再返回地线。
这样形成了一个串联的电感-电容网络。
图1 串联LC滤波电路当输入信号的频率发生变化时，电感和电容对信号的响应不同。
当频率较低时，电感对信号具有较小的阻抗，而电容对信号具有较大的阻抗。
这样，电感起到了阻止低频信号通过的作用，将其滤除。
当频率较高时，电感对信号具有较大的阻抗，而电容对信号具有较小的阻抗。
这样，电容起到了阻止高频信号通过的作用，将其滤除。
因此，串联LC滤波电路可以实现对特定频率范围内信号的筛选。
2. 并联LC滤波电路并联LC滤波电路如图2所示，信号源直接接入电路的一端，另一端通过电感L1和电容C1与地相连。
这样形成了一个并联的电感-电容网络。
图2 并联LC滤波电路当输入信号的频率发生变化时，电感和电容对信号的响应也会不同。
当频率较低时，电感对信号具有较大的阻抗，而电容对信号具有较小的阻抗。
这样，电感起到了阻止低频信号通过的作用，将其滤除。
当频率较高时，电感对信号具有较小的阻抗，而电容对信号具有较大的阻抗。
这样，电容起到了阻止高频信号通过的作用，将其滤除。
因此，并联LC滤波电路同样可以实现对特定频率范围内信号的筛选。
二、LC滤波电路的频率响应LC滤波电路的频率响应是指电路对不同频率信号的响应情况。
滤波电路分析
滤波电路分析滤波电路简介滤波就是让指定频段的信号能顺利通过，而对其他频段的信号进行衰减。
即对波进行过滤。
信号又有不同形式，如光波，电波。
本文主要介绍电信号滤波器。
电信号滤波器又分为信号选择滤波器和EMI 滤波器（电源滤波器）。
信号选择滤波器RC滤波电路：总结：电路中并联的电容可认为是低通滤波器（高频信号通过电容到地），串联的电容可认为高通滤波器（直流信号无法通过电容）。
大电容高频特性不好：根据Zc=1/jwC=1/2PifC 可得：1、高频只要小电容即可通过，低频则需要大电容；2、不论频率大小，电容越大高频特性越好；实际使用中，大电容一般为铝电解电容，呈现出一定的电感特性，所以高频特性不好。
LC滤波电路电源滤波：电容滤波的实质：为什么大电容不适合滤高频？小电容不适合滤低频？1)理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR 值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。
2.电源滤波中电容对地脚要尽可能靠近地。
3.理论上说电源滤波用电容越大越好，一般大电容滤低频波,小电容滤高频波。
4.可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.（类似1）总结：理解了低通和高通滤波原理即可，电源滤波使用的是低通原理，而耦合则采用了高通滤波。
简述滤波电路的原理及应用
简述滤波电路的原理及应用一、滤波电路的原理滤波电路是一种能够选择特定频率范围内信号的电路，其原理是基于电容、电感和电阻的特性（RC、RLC电路）。
滤波电路的主要作用是滤除杂散信号，提取需要的信号成分，使其保持较稳定的幅度和相位。
滤波电路的原理可以分为两种：低通滤波和高通滤波。
1. 低通滤波低通滤波电路可以通过滤除高频信号，使得低于截止频率的信号通过，而高于截止频率的信号被滤除。
其原理是通过增加电容或电感的阻抗来实现。
常见的低通滤波电路有RC低通滤波器和RLC低通滤波器。
•RC低通滤波器：通过连接电阻和电容组成的电路，使得高频信号被短路，只有低频信号通过。
•RLC低通滤波器：在RC电路的基础上，引入电感，通过改变电感和电容的数值实现截止频率的调整，进一步滤除高频信号。
2. 高通滤波高通滤波电路可以通过滤除低频信号，使得高于截止频率的信号通过，而低于截止频率的信号被滤除。
其原理是通过改变电容和电感的阻抗来实现。
常见的高通滤波电路有RC高通滤波器和RLC高通滤波器。
•RC高通滤波器：通过连接电阻和电容组成的电路，使得低频信号被短路，只有高频信号通过。
•RLC高通滤波器：在RC电路的基础上，引入电感，通过改变电感和电容的数值实现截止频率的调整，进一步滤除低频信号。
二、滤波电路的应用滤波电路在电子设备和通信系统中具有广泛的应用。
1. 信号处理滤波电路在信号处理中起到重要的作用。
通过选择适当的滤波电路，可以滤除噪声和干扰信号，提取出需要的信号成分。
例如，在音频设备中，使用低通滤波器去除高频噪声，使得音频信号更加纯净；在无线通信系统中，使用带通滤波器选择特定频段的信号，排除其他频段的干扰。
2. 电源滤波电源滤波电路用于去除电源信号中的高频噪声，提供稳定的直流电源。
在电子设备中，电源不稳定会对各个模块的正常工作产生干扰，因此需要使用滤波电路进行稳定化处理。
常见的电源滤波电路包括LC滤波器和小信号RC滤波器。
3. 无线通信系统滤波电路在无线通信系统中也应用广泛。
滤波电路解析
整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无涯滤波的主要形式有电容滤波、电感滤波和复式滤波（包括倒L型、LC滤波、LCπ型滤波等）。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
脉动系数（S)＝输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1.57，全波整流桥式整流的输出电压的脉动系数S≈0.67。
对于全波和格式整流电路采用C型滤波电路后，其脉动系数S=1/(4(RLC/T-1)。
（To整流输出的直流动电压的周期。
）电阻滤波电路RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
如图1（B）RC滤波电路。
若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=（1/ωC2R）S。
由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。
在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就好。
而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。
这种电路一般用于负载电流比较小的场合。
电感滤波电路根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。
因为电容器C对直流开路，对交流阻抗小，所以C 并联在负载两端。
电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。
并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。
而当输入电压降低时，电容两端电压以指数规律放电，就可以把存储的能量释放出来。
各种电源滤波电路图及工作原理
各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。
本文将对各种形式的滤波电路进行分析。
一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。
二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。
但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。
在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。
图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。
在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。
图2所示是电容滤波原理图。
图2（a）为整流电路的输出电路。
交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。
由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。
对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。
这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。
滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。
图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。
由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。
对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。
滤波电路图大全及详解
滤波电路图大全及详解
滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。
滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据傅里叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。
工作原理
当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。
当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。
因此经电感滤波后，不但负载电流及电
电路作用
电路分类
常用的滤波电路有无源滤波和有源滤波两大类。
若滤波电路元件仅由无源元件（电阻、电容、电感）组成，则称为无源滤波电路。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
若滤波电路不仅由无源元件，还由有源元件（双极型管、单极型管、集成运放）组成，则称为有源滤波电路。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
什么是滤波电路以及如何分析滤波电路
. 什么是滤波电路滤波电路是将整流出来的直流脉动电压中的交流成分滤除的电路，以得到平滑实用的直流电压。
滤波电路是有许多种类，例如，电容滤波电路、电感滤波电路、倒L型LC滤波电路、π型LC滤波电路、RC滤波电路等，如图5-74所示。
由于电感元件大笨重，而且在负载电流突然变化时会产生较大的感应电动势，易造成半导体管的损坏，所以在实际电路中通常使用电容滤波电路和RC滤波电路，在一些要求较高的电路中，还使用有源滤波电路2.怎么分析电容滤波电路（1）电容滤波电路如图5-75所示。
图中T为电源变压器，VD1``~VD4为整流二极管，C为滤波电容器，R1为负载电阻。
2）电容滤波电路时利用电容器的充分电原理工作，其工作过程可用图5-76示意图进行说明。
U0为整流电路输出的脉动电压，UC为滤波电路输出电压（即滤波电容C上电压）①在t0时刻，Uc=0。
t0~t1时刻，随着整流输出脉动电压U0的上升，U0>Uc，整流二极管导通，Uo向滤波电容C 充电，使C上电压Uc迅速上升，充电电流为ic:同时，U0向负载电阻供电，供电电流为iR,如图5-76 (a)所示②到t1时刻，C上电压UC=U0。
，充电停止。
t1~t2时刻。
U0处于下降和下一周期的上升阶段，但因为U0③t2~t3时刻，U0上升再次达到U0>Uc；整流二极管导通，U0又开始向c充电，补充C 上己放掉的电荷。
④t3~t4时刻，U0又处于U0(3)从波形图可见，在起始的若干周期内，虽然滤波电容C 时而充电、时而放电，但其电压Uc的总趋势是上升的。
经过若干周期以后，电路达到稳定状态，每个周期C的充放电情况都相同，即C上充电得到的电荷刚好补充了上一次放电放掉的电荷。
正是通过电容器C的充放电，使得输出电压Uc保持基本恒定，成为波动较小的直流电。
滤波电容C 的容重越大，滤波效果相对就越好。
(4)电容滤波电路虽然很简单，但是滤波效果不是很理想，输出电压中仍有交流分量，因此实际电路中使用较多的是RC 滤波电路。
什么是滤波电路
什么是滤波电路滤波电路是一种常见的电子电路，用于去除信号中的噪声或者选择特定频率范围内的信号。
滤波电路在各个电子设备中广泛应用，包括音频设备、通信设备、电源设备等等。
本文将介绍滤波电路的基本原理、分类、常见应用及工作原理。
一、滤波电路的基本原理滤波电路通过选择特定频率范围内的信号，或者去除信号中的杂波和干扰，实现信号的处理和提取。
其基本原理是利用电容、电感或者二者的组合，对不同频率的信号进行衰减或放大。
电容或电感可以根据频率的不同，阻止或允许信号通过。
二、滤波电路的分类滤波电路按照频率特性的不同可以分为低通滤波电路、高通滤波电路、带通滤波电路和带阻滤波电路。
1. 低通滤波电路低通滤波电路允许低频信号通过，而阻止高频信号通过。
通常用于去除高频噪声或提取低频信号。
常见的低通滤波电路有RC低通滤波电路和RL低通滤波电路。
2. 高通滤波电路高通滤波电路允许高频信号通过，而阻止低频信号通过。
通常用于去除低频噪声或提取高频信号。
常见的高通滤波电路有RC高通滤波电路和RL高通滤波电路。
3. 带通滤波电路带通滤波电路允许特定范围内的信号通过，而阻止其他频率范围内的信号通过。
常见的带通滤波电路有RC带通滤波电路和LC带通滤波电路。
4. 带阻滤波电路带阻滤波电路阻止特定范围内的信号通过，而允许其他频率范围内的信号通过。
常见的带阻滤波电路有RC带阻滤波电路和LC带阻滤波电路。
三、滤波电路的常见应用滤波电路在各个领域中都有广泛的应用。
以下是滤波电路的一些常见应用：1. 音频设备中的滤波电路音频设备中常用的滤波电路有低通滤波器，用于去除高频噪声，以确保音频信号的清晰度和质量。
2. 通信设备中的滤波电路通信设备中使用滤波电路用于信号处理和频率选择。
例如，在收音机中使用带通滤波电路选择特定的广播频率。
3. 电源设备中的滤波电路电源设备中常用的滤波电路有电源滤波器，用于去除电源信号中的噪声和纹波电压，以确保电子设备的正常工作和稳定性。
滤波电路详细解析ppt课件
L 一阶滤波
+
CL 二阶滤波
+
LC 二阶滤波
+
LCL T型三阶滤波
+
+
CLC π三阶滤波
D1
L
+ C1
D2
DLC 型二阶滤波器
+
C 一阶滤波
+
RC 二阶滤波
+
RCR T型三阶滤波
+
+
CRC π三阶滤波
X 0.1
8mH
X
L 0.1
8mH
Y 2.2
Y 2.2
开关电源 单级低通滤波回路
8mH
8mH
X 0.2
L
Y 2.2
X
L
பைடு நூலகம்
0.2
Y 2.2
8mH
8mH
开关电源 双级串联式低通滤波回路
1
1、工作原理介绍
CLC П型滤波器
LL
正 脉 冲
+
+ RL
输 入
iC1
iC2
iRL
图1: CLC П型 滤波器正脉冲输入电流方向
a.输入正脉冲时,先给C1充电,充电电流为ic1,迅速充到脉冲的峰值电压Vi,同时电 感器L中也有线性增长的电流,并在L中储存了磁能,随着电流的增长,储存的磁 能越来越多,电容器C2通过电感L也充上了电压,充电电流为ic2,C2和C1上的电
求输出电压脉动较小的场合。
3.弱点:用在没有稳压电路的电源中,负载能力差。
2
4. CLC П型滤波器常用在脉幅式开关稳压电源,电容和电感值越大,滤波效果越好
1、工作原理介绍
电源设计中最常见的四种滤波电路原理及特点解析
电源设计中最常见的四种滤波电路原理及特点解析引言在整流电路输出的电压是单向脉动性电压，不能直接给电子电路使用。
所以要对输出的电压进行滤波，消除电压中的交流成分，成为直流电后给电子电路使用。
在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。
本文对其各种形式的滤波电路进行分析。
一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π 型 RC 滤波电路；π 型 LC 滤波电路；电子滤波器电路。
二、滤波原理1. 单向脉动性直流电压的特点如图 1（a）所示。
是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。
但根据波形分解原理可知，这一电压可以分解一个直流电压和一组频率不同的交流电压，如图1（b）所示。
在图1（b）中，虚线部分是单向脉动性直流电压 U。
中的直流成分，实线部分是 UO 中的交流成分。
2. 电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。
在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。
图 2 所示是电容滤波原理图。
图 2（a）为整流电路的输出电路。
交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的 UO。
图 2（b）为电容滤波电路。
由于电容 C1 对直流电相当于开路，这样整流电路输出的直流电压不能通过C1 到地，只有加到负载 RL 图为 RL 上。
对于整流电路输出的交流成分，因 C1 容量较大，容抗较小，交流成分通过 C1 流到地端，而不能加到负载 RL。
这样，通过电容C1 的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。
滤波电容C1 的容量越大，对交流成分的容抗越小，使残留在负载 RL 上的交流成分越小，滤波效果就越好。
3. 电感滤波原理图 3 所示是电感滤波原理图。
详细解析无源滤波电路
无源滤波器缺点:带负载能力差,无放大作用,特性不理想边沿不陡峭,各级互相影响。
RC滤波1, C值的选取:C不能选的太小，否则负载电容对滤波电路的影响很大，一般IC的输入电容往往有l~lOpF的输入电容。
C值选的太大，则会影响滤波电路的高频特性，因为大电容的高频特性一般都不好。
2, R值的选取:R值过小会加大电源的负载，R值过大则会消耗较多的能量。
RC滤波电路的最大缺陷就是他不仅消耗我们希望抑制的信号能量，而目也消耗我们希望保留的信号能量。
另外由于受电容高频特性的限制也不能用在太高频的场合，例如数MHz以上需要用LC滤波器。
1. 电容滤波电路分析电容滤波电路工作原理时，主要是用到了电容器的隔直通交特性和储能特性。
前面整流电路输出的脉动性直流电压可分解成一个直流电压和一组频率不同的交流电，交流电压部分就会从电容器流过到地，而直流电压部分却因电容器的通交隔直特性而不能接地才流到下一级电路。
这样电容器就把原单向脉动性直流电压中的交流部分的滤去掉了。
另外电容滤波电路也可以用电容储能特性来解释，当单向脉动直流电压处于高峰值时电容就充电，而当处于低峰值电压时就放电，这样把高峰值电压存储起来到低峰值电压处再释放。
把高低不平的单向脉动性直流电压转换成比较平滑的直流电压。
滤波电容的容量通常比较大，并且往往是整机电路中容量最大的一只电容器。
滤波电容的容量大，滤波效果好。
电容滤波电路是各种滤波电路中最常用一种。
电源滤波电容如何选取,掌握其精髓与方法,其实也不难。
1)理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的SFR参数,这表示频率大于SFR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地,可以想想为什么?原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容虑低频,小电容虑高频,根本的原因在于SFR(自谐振频率)值不同,当然也可以想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了。
滤波电路原理
滤波电路原理滤波电路是电子电路中常见的一种电路，它可以用来去除信号中的杂波，滤波电路的原理是基于信号的频率特性进行设计的。
在电子电路中，滤波电路有着广泛的应用，它可以用于音频设备、通信设备、电源系统等各种领域。
本文将围绕滤波电路的原理展开说明。
首先，我们来了解一下滤波电路的分类。
按照频率特性的不同，滤波电路可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
低通滤波器可以通过去除高频信号来保留低频信号，高通滤波器则相反，可以去除低频信号以保留高频信号。
带通滤波器可以选择特定的频率范围内的信号进行通过，而带阻滤波器则可以去除特定的频率范围内的信号。
其次，我们需要了解滤波电路的工作原理。
滤波电路的工作原理是基于电容和电感的特性来实现的。
在电子电路中，电容可以通过存储电荷的方式来对信号进行滤波，而电感则可以通过储存能量的方式来对信号进行滤波。
通过合理地设计电容和电感的参数，可以实现不同类型的滤波效果。
另外，滤波电路的设计需要考虑到信号的频率特性。
在实际应用中，我们需要根据信号的频率范围来选择合适的滤波电路类型，并且根据具体的要求来设计滤波电路的参数。
例如，对于音频设备，我们通常需要设计带通滤波器来保留特定频率范围内的声音信号，而对于电源系统，我们则需要设计低通滤波器来去除高频噪声。
最后，需要注意的是滤波电路的实际应用。
在实际应用中，滤波电路往往需要与其他电路结合起来，以实现特定的功能。
因此，在设计滤波电路时，需要考虑到与其他电路的匹配性，以及对整个系统的影响。
同时，还需要考虑到滤波电路的稳定性、可靠性等因素，以确保滤波效果的稳定和可靠。
综上所述，滤波电路是电子电路中重要的一部分，它可以通过设计不同类型的滤波器来实现对信号的滤波效果。
在实际应用中，需要根据具体的要求来选择合适的滤波电路类型，并且需要考虑到与其他电路的匹配性以及稳定性等因素。
希望本文可以帮助读者更好地理解滤波电路的原理和应用。
滤波电路详细解析
A
3
1、工作原理介绍
CRC П型滤波器
整流输出电压
大量 流电流 的回路 1
V1
RL
+ C1
102
残留交 流电流 的回路 2
V2
+ C2
470
图3:CRCπ型滤波电路
a.经整流输出的电压,首先经过C1电容器的滤波,将大部分交流成分滤除,经C1后的 电压,再加到由RL和C2够成的RC滤波电路中,电容C2进一步对交流成分进行滤波。
求输出电压脉动较小的场合。
3.弱点:用在没有稳压电路的电源中,负A载能力差。
2
4. CLC П型滤波器常用在脉幅式开关稳压电源,电容和电感值越大,滤波效果越好
1、工作原理介绍
DLC 型滤波器
D1
L
T
i
C1 +
正 脉
初级
次级
D2
RL
冲
输
E
iC1
iRL
入
图1: DLC 型滤波器有正脉冲输入时 电流方向
a.当变压器次级绕组为上正下负时,由于变压器次级绕组输出的电压是正负交
变的矩形波,故加D1整流去掉负半周,正半周通过D1整流后,电流通过电感L储
存了磁能,这个电流一部分给C1充电,另一部分给负载RL用,D2截止。
D1
L
无 正
T
D2
+ iL C1
RL
脉
初级
次级
冲
输
入
E
iC1 iRL
图1: DLC 型滤波器无正脉冲输入时 电流方向
L 压基本相等,负载RL中的电流IRL也是由输入脉冲供给。
滤波电路讲解
交流 整流
脉动
滤波 有波纹的 稳压 直流
电压
直流电压
直流电压
电压
稳压电源类型:
常用稳压电路 (小功率设备 )
稳压管 稳压电路
线性 稳压电路
电路最简单， 但是带负载能 力差，一般只 提供基准电压， 不作为电源使 用。
以下主要讨 论线性稳压 电路。
开关型 稳压电路
效率较高， 目前用的也 比较多，但 因学时有限， 这里不做介 绍。
UI _
T1 R
R1
T2
RW1 RW2
RW
UZ UB2 R2
+
RL UO _
R3 、 T2比较放大 R 、 UZ基准电压
稳压原理
+
R3
T1 R
R1
UI
UC2
T2
RW1 RW2
RW
_
（UB 1 ）
UZ UB2 R2
+
RL UO _
当 UI 增加或输出电流减小使 Uo升高时
Uo
UB2
UBE 2=（UB 2-UZ ）
输出-9V 输出-12V 输出-15V
W7800 系列稳压器外形及接线图
+10V 1 W7805 3 +5V
+
+
2
UI CI
0.1~1? F
_
Co
Uo
1μ F
_
3 2 1
1端: 输入端 2端: 公共端 3端: 输出端
注意： 输入与输出端 之间的电压不 得低于 3V！
W7900 系列稳压器外形及接线图
(2)电容滤波电路的优点
电路简单， RLC 符合要求时，滤u波D效果明显
滤波电路工作原理
滤波电路工作原理滤波电路是电子电路中常见的一种电路，它能够对输入信号进行滤波处理，将其中特定频率范围内的信号通过，而将其他频率范围内的信号抑制或者衰减。
滤波电路在电子设备中有着广泛的应用，比如在通信系统、音频设备、电源系统等方面都有着重要的作用。
在本文中，我们将详细介绍滤波电路的工作原理，包括滤波器的分类、滤波器的频率响应特性以及滤波器的设计原理。
首先，我们来介绍一下滤波器的分类。
根据滤波器的频率选择特性，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种基本类型。
低通滤波器可以让低频信号通过，而抑制高频信号；高通滤波器则相反，可以让高频信号通过，而抑制低频信号；带通滤波器可以选择一个特定的频率范围内的信号通过，而抑制其他频率范围内的信号；带阻滤波器则相反，可以抑制一个特定的频率范围内的信号，而让其他频率范围内的信号通过。
其次，我们来讨论一下滤波器的频率响应特性。
滤波器的频率响应特性可以用来描述滤波器对不同频率信号的处理能力。
常见的频率响应特性包括布特沃斯特性、切比雪夫特性和椭圆特性等。
布特沃斯特性的滤波器具有最为平坦的通频带响应，但在截止频率附近的过渡带响应较为缓慢；切比雪夫特性的滤波器在通频带和过渡带之间能够平衡通频带波纹和过渡带衰减，具有较为陡峭的过渡带响应；椭圆特性的滤波器在通频带和过渡带之间能够实现更为陡峭的过渡带响应，但通频带内会出现波纹。
最后，我们来探讨一下滤波器的设计原理。
滤波器的设计需要考虑到许多因素，比如通频带的波纹、过渡带的衰减、截止频率等。
在设计滤波器时，需要根据具体的应用需求选择合适的滤波器类型和频率响应特性。
通常情况下，可以通过改变滤波器的电阻、电容、电感等元件的数值来实现滤波器的设计。
此外，现代电子技术还提供了许多先进的滤波器设计方法，比如数字滤波器、自适应滤波器等，这些方法能够更加灵活地实现滤波器的设计和调整。
总的来说，滤波电路作为电子电路中的重要组成部分，其工作原理涉及到滤波器的分类、频率响应特性和设计原理。
详解4种整流、5种滤波电路
详解4种整流、5种滤波电路1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。
电源变压器由初级绕组、次级绕组和铁芯组成。
初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。
通俗的说，电源变压器是一种电→磁→电转换器件。
即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。
次级接上负载时，电路闭合，次级电路有交变电流通过。
变压器的电路图符号见图2-3-1。
2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。
在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。
（1）半波整流电路半波整流电路见图2-3-2。
其中B1是电源变压器，D1是整流二极管，R1是负载。
B1次级是一个方向和大小随时间变化的正弦波电压，波形如图 2-3-3（a）所示。
0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，二极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过；π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，二极管D1反向截止，没有电压加到负载R1上，负载R1中没有电流通过。
在2π～3π、3π～4π等后续周期中重复上述过程，这样电源负半周的波形被“削”掉，得到一个单一方向的电压，波形如图2-3-3（b）所示。
由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。
设B1次级电压为E，理想状态下负载R1两端的电压可用下面的公式求出：整流二极管D1承受的反向峰值电压为：由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。
（2）全波整流电路由于半波整流电路的效率较低，于是人们很自然的想到将电源的负半周也利用起来，这样就有了全波整流电路。
全波整流电路图见图2-3-6。
相对半波整流电路，全波整流电路多用了一个整流二极管D2，变压器B1的次级也增加了一个中心抽头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
L
L
无 正 脉 冲 输 入
+
-iC1 -iC2
+
iRL
RL
图2:
CLC
П型 滤波器无正脉冲输入电流方向
b. 输入正脉冲消失,负载RL的电流由两路提供,一路是C2放电提供的电流为-ic2, ,另一路是由电感L储存的磁能转换成电能,并与C1上的电压串联后提供-ic1。 负载RL中的电流等于两个电容器放电电流的和，即IL= -（ic2+ic1） c.对直流而言:CLC型滤波器中的C1和C2, 相当于开路,而电感L对直流分量的感 抗等于零,相当于短路,所以直流分量能顺利的通过电感L。 d.对交流而言:电容器的容量大,相当于将其短路,而电感对各种正弦波的感抗 很大,所以交流分量过不去,或过去的很少。 2.优点:输出直流电压高,最高能达到矩形波的峰值电压,适用于负载电流较大，要 求输出电压脉动较小的场合。 3.弱点:用在没有稳压电路的电源中,负载能力差。 4. CLC П型滤波器常用在脉幅式开关稳压电源,电容和电感值越大,滤波效果越好
DLC 型滤波器
1、工作原理介绍 D1
L
T 正 脉 冲 输 入 初 级 E 次级
i D2
C1
+
iRL
RL
iC1
图1:
DLC 型滤波器有正脉冲输入时 电流方向
a.当变压器次级绕组为上正下负时,由于变压器次级绕组输出的电压是正负交 变的矩形波,故加D1整流去掉负半周,正半周通过D1整流后,电流通过电感L储 存了磁能,这个电流一部分给C1充电,另一部分给负载RL用,D2截止。 D1 L iL D2 初级 E 次级 iC1 iRL C1
T
无 正 脉 冲 输 入
+
RL
图1:
DLC
型滤波器无正脉冲输入时 电流方向
b.当输入正脉冲消失后,这时变压器次级绕组产生的自感电压为上负下正,所以 整流管D1截止,滤波器没有输入电压,负载RL的电流供给由两部分组成,一部 分由电感中储存的磁能转换为电能,电流方向与原来的电流方向一致,并通过 续流二极管D2构成回路电流iL,另一路是C1放电提供的电流为-ic1。 2. DLC型滤波器,输出的直流电压就是它输入的矩形波电压的平均值。 3. DLC型滤波器常用在脉宽式开关稳压电源,DLC的输出端,对地需要并联一个电阻, 习惯上叫做”释放电阻”,一般在释放电阻中有30-50mA电流就可以。
8mH L
开关电源 单级低通滤波回路 8mH
+
X 0.2
L Y 2.2
L
DLC 型二阶滤波器
8mH 8mH 开关电源 双级串联式低通滤波回路
CLC П型滤波器
1、工作原理介绍
L L
+
iC1 iC2
正 脉 冲 输 入
+
iRL
RL
图1:
CLC
П型 滤波器正脉冲输入电流方向
a.输入正脉冲时,先给C1充电,充电电流为ic1,迅速充到脉冲的峰值电压Vi,同时电 感器L中也有线性增长的电流,并在L中储存了磁能,随着电流的增长,储存的磁 能越来越多,电容器C2通过电感L也充上了电压,充电电流为ic2,C2和C1上的电 压基本相等,负载RL中的电流IRL也是由输入脉冲供给。
CRC П型滤波器
1、工作原理介绍 V1 整流输出电压 大量交 流电流 的回路 1 RL 残留交 流电流 的回路 2 V2
+
C1 102
+
C2 470
图3:CRCπ型滤波电路 3:CRCπ型滤波电路
a.经整流输出的电压,首先经过C1电容器的滤波,将大部分交流成分滤除,经C1后的 电压,再加到由RL和C2够成的RC滤波电路中,电容C2进一步对交流成分进行滤波。 b.C1小电容几乎不存在电感,它的容抗很小,这样高频干扰成分容易通过小电容C1滤 波到地,对高频交流干扰滤波效果较好。 c.而电容容量大(C2>C1),流过C2的是低频交流成分,对低频交流干扰滤波效果较好。 d.电阻对交、直流均有压降和功率损耗，故CRC只适用于负载电流较小的场合。
常见低通滤波电路
+
L 一阶滤波 C 一阶滤波
+
CL 二阶滤波
+
RC 二阶滤波
+
LC 二阶滤波
+
T型三阶滤波 RCR T型三阶滤波
+
LCL T型三阶滤波 T型三阶滤波
+
CRC
+
π三阶滤波
X 0.1 8mH Y 2.2 Y 2.2 8mH Y 2.2 X 0.2
+
CLC D1
+
π三阶滤波 L
C1 D2
X 0.1
