2电控汽车波形分析——空气流量、进气压力传感器波形分析

数字式空气流量传感器信号电压波形分析
• 2.随着空气流量的增加，传感器输出信号波形的频率也增加，流过空气流量传感器的空气越多，信号向上出现的脉冲频率也就越高 • 3.如果信号波形不符合上述要求，或者脉冲波形有伸长或缩短、或者有不想要的尖峰和变圆的直角等，应更换空气流量传感器。
卡门涡旋式空气流量传感器波形分析
波形分析
• 波形的含义及相关说明参见图示。 • 1.从维修资料中找出输出信号电压参考值进行比较，通常热线（热膜）式空气流量传感器输出信号电压范围是从怠速时超过0.2V变至节气门全开时超过4V，当急减热线式空气流量传感器速时输出信号电压应比信号波形分析怠速时的电压稍低。
• 2.发动机运转时，波形的幅值看上去在不断地波动，这是正常的，因为热线式空气流量传感器没有任何运动部件，因此没有惯性，所以它能快速的对空气流量的变化做出反应。在加速时波形所看到的杂波实际是在低进气真空之下各缸进气口上的空气气流脉动，发动机ECU中的超级处理电路读入后会清除这些信号，所以这些脉冲没有关系。 • 3.不同的车型输出电压将有很大的差异，在怠速时信号电压是否为0.25V也是判断空气流量传感器好坏的办法，另外,从燃油混合气是否正常或冒黑烟也可以判断空气流量传感的好坏。
• 卡门涡旋式空气流量传感器的输出方式也是数字式，但它与其他的数字式输出空气流量传感器不同，通常数字式空气流量传感器在空气流量增大时频率也随之增加。在加速时，卡门涡旋式空气流量传感器与其他数字式空气流量传感器不同之处在于它不但频率增加，同时它的脉冲宽度也改变
波形检测方法
• 正确连接波形测试设备，起动发动机，不同转速的情况下进行试验，注意应把较多的时间用在测试发动机性能有问题的转速段内，观看波形测试设备。卡门涡旋式空气流量传感器的输出信号电压波形如图所示。

汽车高速CAN网络故障特征波形分析2500

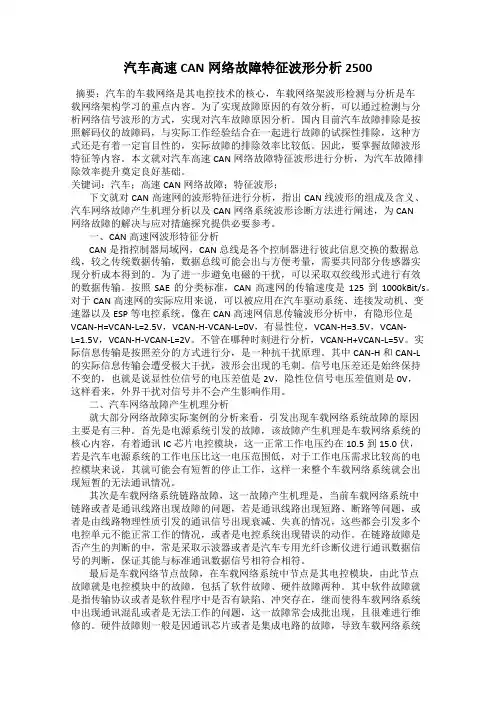

汽车高速CAN网络故障特征波形分析2500摘要：汽车的车载网络是其电控技术的核心，车载网络架波形检测与分析是车载网络架构学习的重点内容。

为了实现故障原因的有效分析，可以通过检测与分析网络信号波形的方式，实现对汽车故障原因分析。

国内目前汽车故障排除是按照解码仪的故障码，与实际工作经验结合在一起进行故障的试探性排除，这种方式还是有着一定盲目性的，实际故障的排除效率比较低。

因此，要掌握故障波形特征等内容。

本文就对汽车高速CAN网络故障特征波形进行分析，为汽车故障排除效率提升奠定良好基础。

关键词：汽车；高速CAN网络故障；特征波形；下文就对CAN高速网的波形特征进行分析，指出CAN线波形的组成及含义、汽车网络故障产生机理分析以及CAN网络系统波形诊断方法进行阐述，为CAN网络故障的解决与应对措施探究提供必要参考。

一、CAN高速网波形特征分析CAN是指控制器局域网，CAN总线是各个控制器进行彼此信息交换的数据总线，较之传统数据传输，数据总线可能会出与方便考量，需要共同部分传感器实现分析成本得到的。

为了进一步避免电磁的干扰，可以采取双绞线形式进行有效的数据传输。

按照SAE的分类标准，CAN高速网的传输速度是125到1000kBit/s。

对于CAN高速网的实际应用来说，可以被应用在汽车驱动系统、连接发动机、变速器以及ESP等电控系统。

像在CAN高速网信息传输波形分析中，有隐形位是VCAN-H=VCAN-L=2.5V，VCAN-H-VCAN-L=0V，有显性位，VCAN-H=3.5V，VCAN-L=1.5V，VCAN-H-VCAN-L=2V。

不管在哪种时刻进行分析，VCAN-H+VCAN-L=5V。

实际信息传输是按照差分的方式进行分，是一种抗干扰原理。

其中CAN-H和CAN-L的实际信息传输会遭受极大干扰，波形会出现的毛刺。

信号电压差还是始终保持不变的，也就是说显性位信号的电压差值是2V，隐性位信号电压差值则是0V，这样看来，外界干扰对信号并不会产生影响作用。

汽车LIN总线信号测量及波形分析-示波器

示波器测量汽⻋LIN总线信号及波形分析汽⻋⽹络通信中除了CAN的通信⽅式外，还有另外⼀种低成本通信⽅式——LIN系统。

它的英⽂是“Local Interconnect Network”，LIN总线基于UART/SCI（通⽤异步收发器/串⾏接⼝）的串⾏通信协议，主要⽤于智能传感器和执⾏器的串⾏通信，⻋上各个LIN总线系统之间的数据交换是由控制单元通过CAN数据总线实现的。

LIN特点是⽤作主从控制系统，⼀个主控系统可以带最多16个⼦系统，并且⼦系统只具备与主系统通信的功能，各个⼦系统之间⽆法通信，也不能与LIN⽹络之外的系统模块进⾏通信。

LIN⼀般应⽤于⻋⻔控制系统，⽐如福特蒙迪欧致胜和克鲁兹的⻋⻔电动玻璃控制系统就采⽤LIN控制。

我们这⾥以测量奥迪汽⻋LIN总线控制的⾬刷电机为例。

连接⼀条BNC转⾹蕉头线到示波器的通道⼀上。

连接⼀根刺针到红⾊⾹蕉头，刺⼊到⻋辆上的插头⾥⾯的LIN总线数据信号端⼦上。

⾹蕉头的⿊⾊接头接⼀个鳄⻥夹到蓄电池负极或良好的底盘接地上。

由于LIN总线⼀般最⼤值在12V左右，因此可以设置示波器的垂直档位为2V/div，时基可以设置为500μs左右。

然后打开示波器的解码菜单，进⾏LIN总线配置，选择与被测信号相匹配的波特率。

调节总线阈值电平到波形显示范围内，就可以看到解码数据了。

可以将触发⽅式改为总线解码触发，设置合适的帧ID来稳定波形。

如下图就是奥迪汽⻋⾬刷电机LIN总线控制信号。

LIN总线波形是⼀个⽅波，代表着串⾏数据流⾥的⼆进制状态。

所⻅的波形应该没有明显的变形和噪⾳⽑刺。

解码数据包以⼗六进制显示总线活动时的实时数据内容。

“帧ID”显示颜⾊为⻩⾊，上图中即是23，“数据”显示颜⾊为⽩⾊，“校验和”显示颜⾊为绿⾊，如果校验和错误，以红⾊“E”显示。

如果⽆信息发送到LIN数据总线上（总线空闲）或者发送到LIN数据总线上的是⼀个隐性位，LIN总线信号上的最⼤值即隐性电平。

当传输显性位时，发送控制单元内的收发器将LIN数据总线接地。

汽车点火波形形成与分析

火花塞被击穿后电极间的物质会出现电离现象。并且在火花塞电极间出现“等离子体” （图 7C）。等离子体的电阻大小与气体成份和气体压力有关。由于击穿电压不稳定，每个点火循环时上下都有波动，所以要观察出现等离子体时的电压值。出现等离子体时的电压值比击穿电压稳定，因而能看出从击穿电压中看不出的电阻值。电离转变成等离子体时所受的唯一影响就是次级线路中的电阻值。
通过点火波形能够检测的内容有：稀空燃比、浓空燃比、早燃、配气相位和气门造成的紊流、排气背压造成的紊流、 EGR阀、冷却液漏进汽缸形成水蒸气、火花塞电极烧蚀、积炭、线路中的电阻等。汽车检测中，点火波形所包含的信息比其他任何波形都要多。
