MSTP以太网专线 产品定义
• 中国联通广域以太网专线电路出租产品，是构建于MSTP /SDH设备 平台上，通过以太网接口为客户提供点对点的数据专线业务。
A
PPT文档演模板
N*vc12 Ethernet over SDH
B
中国联通MSTP以太网产品及网络介 绍
带宽类型
• 10/100M RJ45接口：2M－－100M； 并支持 在100M 内平滑升速，无需更改客户终端接口、 局端设备、接入模式等
• GE光口：100M 以上；
PPT文档演模板
MSTP传输线路的介绍
MSTP传输线路的介绍1 MSTP概念MSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、A TM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。
基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。
（1）具有TDM业务、ATM业务或以太网业务的接入功能；（2）具有TDM业务、A TM业务或以太网业务的传送功能包括点到点的透明传送功能；（3）具有A TM业务或以太网业务的带宽统计复用功能；（4）具有A TM业务或以太网业务映射到SDH虚容器的指配功能。
基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。
城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。
其实，SDH、ATM、Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。
2 MSTP工作原理MSTP可以将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和IP边缘路由器等多个独立的设备集成为一个网络设备，即基于SDH技术的多业务传送平台（MSTP），进行统一控制和管理。
基于SDH的MSTP最适合作为网络边缘的融合节点支持混合型业务，特别是以TDM业务为主的混合业务。
它不仅适合缺乏网络基础设施的新运营商，应用于局间或POP间，还适合于大企事业用户驻地。
而且即便对于已敷设了大量SDH网的运营公司，以SDH为基础的多业务平台可以更有效地支持分组数据业务，有助于实现从电路交换网向分组网的过渡。
所以，它将成为城域网近期的主流技术之一。
这就要求SDH必须从传送网转变为传送网和业务网一体化的多业务平台，即融合的多业务节点。
MSTP概念详解

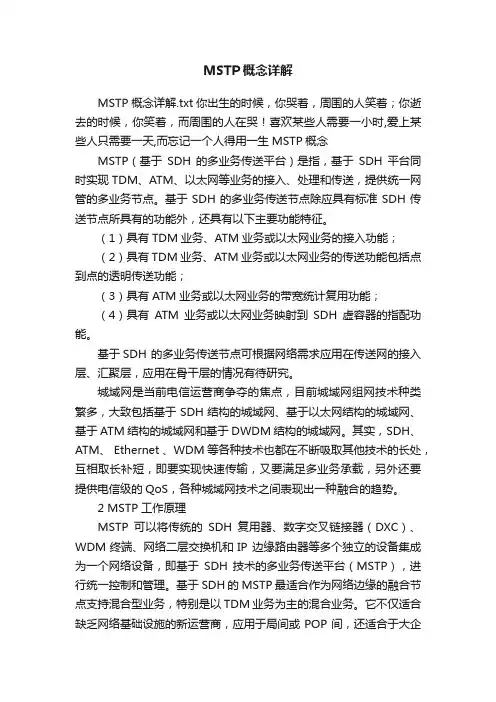

MSTP概念详解MSTP概念详解.txt你出生的时候，你哭着，周围的人笑着；你逝去的时候，你笑着，而周围的人在哭！喜欢某些人需要一小时,爱上某些人只需要一天,而忘记一个人得用一生MSTP概念MSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。
基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。
（1）具有TDM业务、ATM业务或以太网业务的接入功能；（2）具有TDM业务、ATM业务或以太网业务的传送功能包括点到点的透明传送功能；（3）具有ATM业务或以太网业务的带宽统计复用功能；（4）具有ATM业务或以太网业务映射到SDH虚容器的指配功能。
基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。
城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。
其实，SDH、ATM、 Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。
2 MSTP工作原理MSTP可以将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和IP 边缘路由器等多个独立的设备集成为一个网络设备，即基于SDH技术的多业务传送平台（MSTP），进行统一控制和管理。
基于SDH的MSTP最适合作为网络边缘的融合节点支持混合型业务，特别是以TDM业务为主的混合业务。
它不仅适合缺乏网络基础设施的新运营商，应用于局间或POP间，还适合于大企事业用户驻地。
而且即便对于已敷设了大量SDH网的运营公司，以SDH为基础的多业务平台可以更有效地支持分组数据业务，有助于实现从电路交换网向分组网的过渡。
3_ MSTP以太网业务单板及应用
Copyright ©2006 Huawei Technologies Co., Ltd. All rights reserved.培训目标l学完本课程后，您应该能：p描述NG-SDH系列以太网单板的类型和基本特性；p阐述NG-SDH系列以太网单板的应用方法。
目录1.以太网单板特性介绍2.以太网单板介绍3.以太网单板保护及应用l以太网单板特性介绍p1.1 以太网基本术语p1.2 以太网单板特性介绍目录以太网基本术语l物理端口p单板外部以太网物理接口，亦称作客户侧接口或用户侧接口，目前常用接口为10M, FE, GE。
l VC Trunkp Virtual Container Trunk ，VC Trunk是通过VC 容器实现的传送通道，可以用连续级联技术实现，也可以用虚级联技术实现，虚级联技术将几个虚级联的VC看成一个传送通道。
以太网基本术语－VBVB3PORTVCGlVB: Virtual bridge ，虚拟二层交换机，具有二层交换特性的单板可通过VB 来体现。
每块数据单板中可以配置N 个VB ，每个VB 包含M 个LP ，且各个VB 之间的数据是隔离的；lLP: Logical Port ，逻辑端口。
LP 端口可以理解为每个VB 的端口。
EPL: 以太网私有专线业务EPLAN: 以太网私有局域网业务EVPL: 以太网虚拟专线业务EVPLAN: 以太网虚拟局域网业务请参阅: G.8010/Y.1306 (G.ethna)G.8011 (G.ethsrv)G.8012.1 (G.eota.1)业务概述l LCAS （链路容量调整规程）l LPT （链路状态穿通）l CAR （承诺接入速率）l MPLS （多协议标签交换）l IGMP SNOOPING （组播）lSTP&RSTP （生成树协议）以太网单板特性LCAS －链路容量调整规程l 可以动态的调整（增、删、改）业务带宽，而不会影响原有业务的可用性；l 屏蔽失效物理通道，避免单一物理通道失效而导致业务中断；l 检测失效成员恢复后，自动增加容量；lLCAS 是一种链路容量调整方法，是对虚级联技术的一种扩充，增强了虚级联的健壮性。
