物理人教版九年级全册生活用电常识
第十九章生活用电(知识清单)九年级物理全一册(人教版)(教师版)
第十九章 生活用电（知识清单）第1节 家庭电路一、家庭电路的组成1.家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、插座等。
前面四项要按顺序排列。
2. 电能表（1）作用：用来计量电路所消耗的电能。
（2）连接：串联接在干路上。
输电线进入到用户，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。
3. 总开关 （1）作用：控制电路通断。
电路维修时，必须断开总开关，使室内电路与供电线路分离，保证维家庭电路 总开关修人员的安全。
（2）结构：如图所示。
（3）安装：串联在干路上，接在电能表后，保险装置前。
4. 保险丝（1）作用：当电路中电流过大时，自动切断电路，保证电路安全。
（2）特点：熔点低、电阻大。
（3）安装：保险丝安装在干路火线上，总开关后方。
（4）更换：①不能用更粗的保险丝代替原来的保险丝（选填“能”或“不能”）。
②应先断开总开关再更换保险丝，不能利用停电间隙在未断开总开关的情况下更换保险丝。
③不能用铜丝、铁丝代替保险丝（选填“能”或“不能”）。
5. 家庭电路的连接：用电器与插座之间都是并联的，控制各用电器的开关与用电器是串联的（选填“串联”或“并联”）。
二、火线和零线1. 火线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
通常情况下，火线与零线间电压为220 V（与大地间电压也为220 V）。
零线在入户之前已经和大地相连，因此，零线与大地间电压为零。
2. 试电笔（1）结构：如图所示，由金属体笔尖、电阻（阻值大）、氖管、金属笔卡（或金属笔尾）组成。
（2）作用：辨别火线和零线；检测用电器的外壳是否与火线相通（或者说检测用电器的金属外壳是否带电）。
（3）使用：正确的使用方法错误的使用方法①使用方法：手指按住笔卡，用笔尖接触被测的导线，手指千万不能接触笔尖金属体。
②原理：当试电笔接触火线时，由火线经试电笔、人体，到大地间形成通路，有电流流过试电笔和人体，所以试电笔氖管发光；由于流过该通路的电流很小，对人体不会造成伤害。

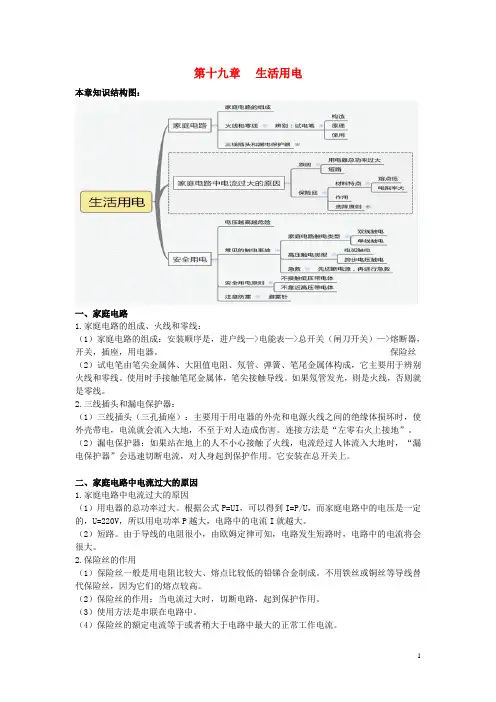

初中物理九年级全册第十九章生活用电知识点总结新版 人教版
第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
九年级物理知识点辅导-生活安全用电及电和磁九年级物理知识点
九年级物理知识点辅导－生活安全用电及电和磁九
年级物理知识点
生活安全用电：
1. 安全用电的概念和重要性：了解电器安全使用的重要性，以及防止电器使用不当所造成的安全事故。
2. 电器的安全用电标志和标识：掌握安全用电标志和标识的含义，例如防爆标志、防水标志、绝缘标志等。
3. 安全用电的措施：掌握正确使用电器的方法，例如正确插拔插头、避免过载、正确使用电源开关等。
4. 家庭电气线路的安全：了解家庭电线路的组成和安装，以及防止电线老化、过载等情况的措施。
5. 避免触电的方法：学会避免触电的方法，例如禁止用湿手触摸电器、不将金属物品插入插座等。
电和磁：
1. 电能和电功：了解电能的概念和计算方法，以及电功的概念和计算方法。
2. 电路的基本组成：了解电路的基本组成，包括电源、导线和电阻器，以及电路中的串联和并联。
3. 电流的强度和方向：了解电流的强度和方向的概念，以及电流的测量方法。
4. 电阻与电阻器：了解电阻的概念和单位，以及电阻器的基本原理和使用方法。
5. 电能的转换与利用：了解电能在电路中的转换和利用，例如电能转化为热能、机械能等。
6. 电磁感应：了解电流在磁场中受到的作用力和电磁感应现象，以及弗仑法则和楞次定律的应用。
以上只是九年级物理知识点中的一部分，还有其他相关知识点，希望对你有所帮助。
新人教版九年级物理生活用电知识点全面总结
19 生活用电第1节家庭电路一、家庭电路的组成1、家庭电路的基本组成是：进户线、电能表、总开关闸刀开关、保险装置、电灯和插座等..如图所示..①进户线：连接户外供电电路的电线;通常有两条;一条叫做端线;俗称火线;另一条叫做零线..②电能表：用来显示所消耗的电能;通常安装在户外干路上;或输电线金湖后首先接到电能表上..③总开关：安装在家庭电路的干路上;电能表的后面;常用闸刀开关或空气开关;起到控制室内全部电路通断的作用..④保险装置：通常安装在总开关的后面..熔丝俗称保险丝是简易保险装置;装在保险盒内;它能在电流过大时发生熔化;自动切断电路;从而起到保护用电器的作用..现在新建的居民楼电路中的保险装置一般采用空气开关;当电路中电流过大时;空气开关自动断开;切断电路;俗称跳闸..找出电路故障后;重新闭合空气开关..⑤用电器和插座：在电能表、总开关、保险装置之后;可以连接用电器、开关和插座..二、火线和零线1、火线和零线：进户的两条输电线中;一条叫做端线;俗称火线;另一条叫做零线..火线与零线之间的电压是220V家庭电路;零线在入户之前已经和大地相连;故零线与地之间无电压;火线与地之间有220V的电压..2、试电笔1作用：辨别火线和零线2结构：试电笔分钢笔式和螺丝刀式两种3使用：用手接触笔尾金属电极;笔尖接触电线;若氖管发光;说明接触的是火线；若氖管不发光;说明接触的是零线..当试电笔的笔尖接触电线时;决不允许用手或身体的其他部分再去接触笔尖..3、问题探究：使用试电笔时;为什么必须用手接触金属笔卡或金属帽试电笔的笔尖接触零线时;氖管为什么不发光使用试电笔时;人手一定要接触金属笔卡或金属帽;如果笔尖触到火线;电流经过笔尖、电阻、氖管、弹簧;在经过人体、经过大地;流到零线;与电源构成闭合电路;氖管就会发光..由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻;当测试电压为220V 时;根据欧姆定律RU I可计算出电流约为0.2mA;再加上人体的电阻;这个电流就更小了;所以对人体不会造成伤害..如果笔尖接触零线;正常情况下零线和大地之间没有电压;当然也就不会有电流通过氖管;所以氖管不发光..但是在日常生活中;有时会遇到接触零线氖管也发光的情况;原因可能是进户零线断路;电路不能闭合;用电器不能工作;但室内线路都处于带电状态;这时用试电笔测试零线氖管也会发光..注意：在使用试电笔时;千万不能用手接触试电笔的笔尖;以免电流流经笔尖、人体、大地;流到零线;与电源构成闭合电路;使通过人体的电流过大而发生触电事故..三、三线插头和漏电保护器1、插座的作用及安装2、三线插头1三线插头的接线原理与作用接线原理：三线插头与三孔插座相对应;其中一条接火线通常标有“L ”字样;一条接零线标有“N ”第三条线和用电器的金属外壳相连标有“E ”..作用：三线插头中接火线和零线的的两条导线的另一端接用电部分如洗衣机中的电动机;为用电部分提供电能..与金属外壳相连的导线;插座上相应的导线和室外的大地相连;如果用电器内部火线绝缘皮破损或失去绝缘性能;致使火线与外壳接通;人体接触外壳等于接触了火线;就会发生触电事故..如果外壳用导线接地;即使外壳带了电;电流也会从接地导线流走;人体接触外壳就没有危险了..2三线插头中接用电器金属外壳的那个脚长的原因：中间的插脚稍长一些;可以在插插头时能使家用电器的金属外壳先接地线;拔插头时能使金属外壳后离开底线;即使家用电器因绝缘不好漏电;人也不会触电..3、漏电保护器1作用：发生漏电时;自动切断电路;保证人身的安全..2原理：发生漏电时;通过火线和零线的电流不等;在磁场力的作用下使开关自动断开..四、安装家庭电路1先确定火线和零线;然后在火线的干路上接入保险装置..当电流过大时会自动切断电路;保护用电器..2家庭电路中的各插座、灯泡都相互并联在电路中；电灯与控制该电灯的开关串联在同一条之路上;并且开关要接在火线和电灯之间;这样在开关断开时;开关所控制的电灯脱离火线;人碰到灯头等部位;不会造成触电事故..3灯口的螺旋套一定要接在零线上..因为在正常情况下;零线是接地的;与地之间没有电压;在更换灯泡时;即使不慎碰到灯泡的螺旋套也不会发生触电事故..螺丝口灯泡尾部中心金属块一定要通过开关连接在火线上..点拨：从安全角度出发;连接家庭电路时应注意以下几点：①家庭电路各组成部分的连接顺序不能颠倒；②保险丝串联接在火线上；③开关一端必须与火线相连；④灯口的连接方法是火线接灯口顶端;零线接磴口的螺旋套；⑤两孔插座的接线要求是“左零右火”;三孔插座的接线要求是“左零右火上接地”..第2节家庭电路中电流过大的原因一、家用电器的总功率对家庭电路的影响用电器的总功率过大是家庭电路中电流过大的原因之一..1、家用电器总功率的计算：家庭电路中;家用电器的总功率等于各用电器功率之和;则n P P P P +++= 212、家用电器的总功率对家庭电路的影响：根据电功率和电流、电压的关系式UI P =;可以得到UP I =..家庭电路的电压为220V;家庭电路中总功率P 越大;干路中的电流I 就越大;容易引起线路故障;甚至引起火灾..3、家庭电路中避免电流过大的措施：电路中同时使用的用电器不能太多;尤其是大功率用电器;非用不可时;也应尽量错开时间;交替使用..二、短路对家庭电路的影响短路是家庭电路中电流过大的另一原因..1、短路对家庭电路的影响：家庭电路中的用电器都是并联的;一旦发生短路;即为电源短路..此时干路中的电流很大;产生大量的热使保险丝熔断;或使空气开关跳闸..若线路老化或没有安装保险装置;则导线的温度会升高;烧坏绝缘皮;引起火灾..2、家庭电路中可能发生短路现象的情形：改装电路时不细心;使火线和零线直接连通；电线绝缘皮被刮破或者电线和用电器使用时间太久;绝缘皮破损老化;使火线和零线直接连通;或电器进水;这些情况都会造成短路；由于灯座、插座、插头的两个接线柱接线不规范;而使火线和零线相碰等..三、保险丝的作用第3节安全用电一、电压越高越危险1、人体是导体;人体触及带电体时;有电流通过人体;电对人体造成的伤害程度与通过人体电流的大小及持续时间有关..2、人体的电阻约为104Ω-105Ω；在皮肤潮湿时;人体的电阻可降低到约为103Ω..在人体电阻一定的情况下;电压越大;通过人体的电流越大;危险就越大..一般情况下;对人体的安全电压是不高于36V..3、人体电阻并不是一个固定值;每个人的电阻不一样大；即使是同一个人;在皮肤潮湿的情况下;人体电阻也会显着降低..因此即使加在人体上的电压不大;电流也会较大;甚至超出人体能承受的限度..4、我国家庭电路的电压是220V;工厂用的动力电路的电压是380V;高压输电线路的电压高达10kV-500kV;这些都远远超出了安全电压;一旦发生触电;就会有生命危险..二、常见的触电事故1、触电的实质是一定强度的电流流过人体所引起的伤害事故..2、触点与触电的急救①不接触低压带电体;不靠近高压带电体；②更换灯泡、搬动电器前应断开电源开关；③不弄湿用电器;不损坏绝缘层;导线绝缘皮破损应及时更换；④保险装置、插座、导线、家用电器等达到使用寿命应及时更换；⑤有金属外壳的用电器要有接地线；⑥不用湿毛巾擦带电的用电器；⑦电视天线不能与电线接触；⑧在高压带电体周围设立警示牌或安装护栏等..四、注意防雷1、雷电：雷电是大气中一种剧烈的放电现象..2、避雷针：为了避免雷击;人们设计了避雷针..避雷针是针状金属物;装在建筑物的顶端;通过很粗的金属线与埋在地下的金属板相连;以保持与大地的良好接触..当带电的云层接近高大建筑物时;由于静电感应;建筑物带上了与云层相反的电荷;但是由于有尖端的避雷针;建筑物上还未聚集起大量的电荷;在避雷针和云层之间就发生了小规模放电;放电电流通过避雷针和接地的导线形成讲通路;持续不断地进行;使得建筑物和云层间不可能发生强烈的放电;于是建筑物就可以避免雷击了..古代建筑物上的龙角形铁制装饰物也起到了避雷针的作用;通过很粗的金属线与大地相连..高压输电铁塔上最上面的两根导线也是用来防雷的..3、防雷击的方法①在旷野地遇到雷电;注意不能用手机；②不能在大树等高出地面很多的物体旁避雨;可找地势较低的位置俯卧并将身上的金属物品放在一边..③不要在铁轨上行走..。
人教版九年级物理全册 (安全用电)生活用电教学课件
第十九章
知识要点基础练
综合能力提升练
拓展探究突破练
15.关于家庭电路及安全用电的理解,正确的是( B ) A.电能表的转盘转得越快,说明用电器消耗的电能越多 B.看完电视要切断电源,避免待机耗电 C.保险盒内的熔丝安装在零线上 D.空气开关跳闸,立即合上恢复供电 16.“以人为本,创建平安和谐校园”是构建和谐社会的重要组成部 分,同学们在日常生活中必须注意安全,珍视生命。下列有关安全 方面的说法,正确的是( D ) A.雷雨天,人在高处打伞行走,一定不会被雷击中 B.在两线插头的插排上,使用三线插头的用电器同样安全 C.学校新增了两个微机室,只更换额定电流较大的保险丝即可 D.如果发生触电事故,首先立即切断电源,然后尽快联系医务人员 进行抢救
第十九章
知识要点基础练
综合能力提升练
拓展探究突破练
知识点 2 常见的触电事故 2.人们在家庭电路中由于间接或直接跟 火线 接触,以至于和电网中的供 电设备构成闭合电路,使得很大的电流通过人体,从而发生触电事故。 3.如图所示的情况中可能会发生触电事故的是( B )
A.甲、乙 C.乙、丙
B.甲、丙 D.甲、丁
第十九章
知识要点基础练
综合能力提升练
拓展探究突破练
9.为了确保用电的安全,日常生活中更换灯泡、搬动电器前应 断 开 电源开关;电饭锅、电冰箱使用的是 三脚 ( 选填“两脚”或 “三脚” )插头。 10.图中 A、B 两点均是灯头连接导线的螺丝,当电路中的开关都断 开时,站在地上的人用手接触电路中的 A 点,他 会 触电;用手接 触电路中的 B 点,他 不会 触电( 均选填“会”或“不会” )。
第十九章
知识要点基础练
综合能力提升练
拓展探究突破练
九年级物理生活用电知识点大全
一、电的起源与发现1.静电的发现和性质2.电的发现与电的分子理论二、电流与电路1.电流的概念与特点2.电路的基本组成与符号3.串联与并联的基本概念与特点4.电流的方向与电路的连接方式三、电阻与电阻器1.电阻的概念与特点2.电阻的测量方法与单位3.电阻与电流、电压的关系4.电阻器的使用与特点四、电压与电动势1.电压的概念与特点2.电源与电池的工作原理与特点3.电动势的概念与特点4.电动势的测量方法与单位五、欧姆定律1.欧姆定律的表述与原理2.欧姆定律的数学表达式与单位3.欧姆定律的应用与实例六、电功与功率1.电功的概念与计算方法2.电功的单位与实例3.功率的概念与计算方法4.功率的单位与实例七、直流电路基本定律与分析1.基尔霍夫定律及其应用2.庫仑定律及其应用3.电路中的串联与并联分析4.电路中的电桥平衡条件与应用八、电磁感应与电动机1.磁场与磁感应强度的概念与性质2.法拉第电磁感应定律的概念与应用3.电磁感应现象在发电机中的应用4.电动机的原理与应用九、测量仪器与电能的测量1.电流表与电压表的工作原理与使用方法2.电能的概念与计量方法3.电能计(电度表)的工作原理与使用方法十、常见电器的工作原理与应用1.电灯的工作原理与类型2.手机的工作原理与电池应用3.动力性电器(电饭煲、电视机、洗衣机等)的工作原理与应用十一、家庭用电的安全知识1.家庭用电的安全注意事项2.电器的正确使用方法与注意事项3.家庭用电的火灾防范与应急措施。
人教版九年级物理全一册 第十九章 生活用电 章末复习知识归纳
第十九章生活用电考点一：家庭电路的组成1．家庭电路的组成示意图①进户线②③总开关④⑤开关⑥电灯⑦插座注意：当家庭电路需要修理时，必须断开总开关．2．火线和零线火线与零线之间的电压为V，零线在入户之前已经和大地相连．3.试电笔结构图原理使用试电笔时，手接触试电笔的金属电极，使火线、试电笔、人体与大地构成一个，这时有微弱电流通过试电笔，因此氖管会发光作用用来辨别火线与零线：当试电笔的笔尖接触电线(或与电线连通的导体)时，氖管发光，表示接触的是；氖管不发光，表示接触的是注意事项当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触使用方法人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手直接接触金属笔尖，否则会有触电的危险(1)三线插头(三孔插座)(如图所示)：标有“L”字样的插头接线，标有“N”字样的接线，标有“E”字样的接线，插头上标着“”字样的导线和用电器的金属外壳相连，插座上相应的导线和室外的相连．带有金属外壳的家用电器其金属外壳必须接地．(2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速电流，对人身起到．考点二：家庭电路中电流过大的原因1．电流过大的原因(1)用电器的总功率过大：①大功率用电器的使用；②多个用电器同时使用．(2)短路：①火线和零线直接连通造成短路；②电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化．2．保险丝作用当通过保险丝的电流大于额定电流时，保险丝，从而切断电路．保险丝用铅锑合金制成，熔点，电阻，不能用铜丝、铁丝代替保险丝，不能用更粗的保险丝代替原保险丝．考点三：安全用电1．触电事故当人体成为电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故．2．触电(1)低压触电(2)高压触电：高压电弧触电、跨步电压触电．(3)触电急救措施：立即电源，再进行施救．(4)安全电压：人体的安全电压36 V.3．安全用电原则(1)不低压带电体，不高压带电体；(2)更换灯泡、搬动电器前应断开开关；(3)不弄湿用电器，不损坏绝缘层；(4)保险装置、插座、导线、家用电器等达到使用寿命应；(5)为了防止触电，安装家庭电路时，开关应接在线上，螺丝口灯泡的螺旋套接线柱应接线．4．注意防雷高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做．高压输电线最上面的两条导线也是用来防雷的．检测题：1．(2018·昆明)关于安全用电，图中错误的是( )A.使用测电笔的方法B.开关接在火线上C.螺丝口灯的螺旋金属接在零线上D.三孔插座应有接地线2．(2016·云南)空调工作时应选用图中的孔插座．3．(2019·昆明)如果家庭电路中发生短路，那么( )A．用电器仍然正常工作B．灯泡烧坏C．电灯发暗D．保险丝烧断4. 生活中既要利用电热，又要防止电热带来的危害．如图中，通过插座接入电路的用电器同时工作时，电路中的总功率，引起干路中的电流，根据焦耳定律可知，干路上的电流产生的热量，使导线的温度急剧升高，从而烧坏插座．(填“变大”“变小”或“不变”)4．(2019·曲靖)在图中，请用笔画线表示导线，将电灯和开关正确接入家庭电路中．5．(2015·昆明)将图中的灯和控制灯的开关连入电路．。
人教版九年级全一册物理第十九章《生活用电》知识点汇总
第十九章生活用电一、家庭电路1、家庭电路的组成火线、零线、电能表、总开关、保险装置、用电器、导线等。
2、火线和零线（1）火线：也叫端线，与供电设施相连。
（2）零线：与大地相连。
3、试电笔的使用方法验电笔：验电笔中的电阻很大，大约有一百万欧姆。
由于电流很小，使用试电笔时尽管电流通过人体，特不会对人造成伤害。
（1）带氖管的试电笔使用时，手指按住笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖）（2）螺丝刀状的试电笔使用时要用指尖抵住上端的金属帽。
4、三线插头左边接零线，右边接火线，上面接地线（与大地相连）。
5、漏电保护器漏电保护器：在发生触电和漏电现象时，会自动切断电流，对人身起到保护作用。
（1）空气开关作用：适合用于防止电路承载过重，防止人体触电现象的发生跳闸原理：火线和零线之间电流较大就会跳闸。
（2）漏电保护器作用：也有防止人体触电和漏电的作用，但电路承载过重时不会起到太大作用。
对于一些小电路来说可以起到保护作用。
跳闸原理：火线和地面接触时产生回路，里面的装置就会自动感应跳闸。
二、家庭电路中电流过大的原因1、家庭电路中电流过大的原因（1）电路中用电器的总功率过大（2）电路发生短路2、保险丝保险丝使用电阻比较大、熔点比较低的铅锑合金制作的。
当电路中电流过大时，根据焦耳定律，电流越大产生的热量越多，保险丝的温度越高，当高于保险丝的熔点时，保险丝就会熔断，自动切断电路，起到保险的作用。
三、安全用电1、常见的触电类型（1）人体同时接触火线和大地发生触电；（2）人体同时接触火线和零线发生触电；（3）在高压带电体周围发生电弧触电；（4）在高压输电线掉落地面时发生跨步电压触电。
2、安全用电原则（1）不接触抵押带电体，不靠近高压带电体。
（2）更换灯泡、搬动电器前应断开电源开关。
（3）不弄湿用电器，不损坏绝缘层。
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
人教版九年级物理全册 (安全用电)生活用电课件教学
关系，所以在探究该问题时需要运用控制变量的思想
设计实验，如探究导体通电时产生的热量与电流的关 控制变量法
系，需要控制电阻和通电时间相同，改变电流的大小；
探究导体通电时产生的热量与电阻的关系，要控制电
流和通电时间相等
本章核心素养提升
物理研究方 法
该方法在本章的应用
电流通过导体时产生热量的多少显示问题——给
本章核心素养提升
2．探究导体产生的热量与电流、电阻的关系 (1)实验装置与操作：如图18－T－1甲所示，实验中让5 Ω的 电阻a与10 Ω的电阻b串联的目的是控制通过导体的电__流______ 和通电时_间_______相等，这种研究问题的方法是控制__变_量__法_________； 图乙中右侧容器外连接了一个5 Ω的电阻，它的作用是 _使_电__阻_c_、__d_中_的__电_流__不_相__等__。在实验中电流通过电阻产生的热量多 少是通过观察__U_形_管__左__右_两__侧_液__面_高__度_变__化__________来体现的，这 种方法叫“转换法”。
( × )4.通过用电器的电流做功越多，则用电器的电功率就 越大。 分析指正： _通__过_用__电_器__的__电_流__做_功__越_多__，_用__电__器_的__电_功__率_不__一_定__越__大_，__因_为__电_功__率____ _还__与_通__电_的__时__间_有__关______________________________________。
本章核心素养提升
(6)实验结论：小灯泡的实际功率越大，小灯泡__越__亮____。 (7)注意事项：①实验时，手移动滑动变阻器滑片的同时，眼睛 观察电压表的示数；②调节小灯泡两端的电压高于额定电压时 要注意缓慢调节滑动变阻器的滑片，实际电压不能超过额定电 压的1.2倍，同时通电时间不能过长，否则容易烧坏小灯泡。
人教版九年级物理全册 (安全用电)生活用电教育课件
类型之二 安全用电常识
[2019·北京海淀区]下列选项中符合安全用电原则的是( C )
A．用湿抹布擦拭使用中的电视机 B．在高压线下放风筝 C．有人触电时应首先切断电源 D．继续使用绝缘皮破损的导线
第3节 安全用电
拓展延伸
1.下列选项中符合安全用电要求的是( B ) A．用湿手拨动空气开关 B．电线的绝缘皮破损时应及时更换 C．在未断开电源开关的情况下更换灯泡 D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
第3节 安全用电
拓展延伸
2.如图所示，哪些情况 可能会发生触电事故( B )
A．甲、乙 B．甲、丙 C．乙、丙 D．甲、丁
B．乙、丙 D．甲、乙、丙
5．[2017·浙江杭州]如图所示，两只小鸟停在裸露的电线上，回答下列问题：
(1)为什么右边的小鸟会触电？
答： 右边小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压 流过小鸟身体，会触。电
(2)为什么左边的小鸟站在电线上不危险？
答： 左边小鸟的两脚在同一根电线上，两点之间没有电压，没有 不会触电 。
【解析】 水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导 电而发生触电事故，故 A 错误；在高压线附近放风筝，一旦风筝接触高压线会造 成人体触电，故 B 错误；当发现有人触电时，应该立即采取的措施是：迅速切断 电源或用绝缘体挑开电线，故 C 正确；仍然使用绝缘层破损了的导线，容易发生 触电事故，故 D 错误。
第3节 安全用电
讲授新课 二、安全用电原则
人教版2023初中物理九年级物理全册第十九章生活用电考点大全笔记
人教版2023初中物理九年级物理全册第十九章生活用电考点大全笔记单选题1、如图所示的家庭照明电路中某处存在故障。
电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0。
当只闭合开关S、S1时，灯泡L0正常发光，灯泡L1不发光；当只闭合开关S、S2时，L0和L2都呈暗红色（比正常发光状态暗得多）。
由此可以确定（）A．L1灯头接线处断路B．L1灯头接线处短路C．开关S1短路D．L2灯头接线处短路答案：B当只闭合开关S、S1时，灯泡L0正常发光，说明灯泡L0的两端接在了火线、零线上，即没有与其他用电器串联，且有电流通过，因为灯泡L1不发光，说明灯泡L1被短路。
当只闭合开关S、S2时，L0和L2都呈暗红色（比正常发光状态暗得多），说明L0和L2两用电器两端的电压均未达到额定电压，因此L0和L2串联接入电路，各自两端的电压均低于220V，所以L2是正常的。
故ACD不符合题意，B符合题意。
故选B。
2、关于家庭电路与安全用电，下列说法正确的是（）A．用试电笔辨别火线与零线时，手不能接触笔尾的金属体B．家庭电路中空气开关跳闸，都是由于电路短路引起C．开关的塑料外壳是不导电的，用湿手拨动开关不可能触电D．发现家用电器或电线失火时，应先切断电源后救火答案：DA．使用试电笔时，手不能碰到笔尖金属体，是为了防止触电，但必须接触笔尾金属体才能正确辨别火线和零线，故A错误；B．家庭电路中空气开关跳闸，可能是由于短路或用电器总功率过大引起的，故B错误；C．自然界中的水是导体，手湿了后拨动开关容易造成触电，故C错误；D．用电器或电线失火时，应先切断电源再去救火，以防触电事故的发生，故D正确。
故选D。
3、生活中掌握一些安全用电常识很有必要，下列做法中正确的是（）A．触摸破损电线B．爬到树上取电线上的风筝C．用干木棒拨开触电者身上的电线D．同时在一个插板上用很多电器答案：CA．触摸破损电线，非常容易发生触电事故，故A不正确；B．爬到树上取电线上的风筝，容易接触到带电的电线，发生触电事故，故B不正确；C．发生触电时，应该用绝缘体挑开触电者身上的电线，木棒属于绝缘体，故C符合题意；D．同时在一个插板上用很多电器，容易使电功率过大，导致导线发热，引起火灾，故D不符合题意。
人教版九年级物理全册：第19章《生活用电》知识点梳理与汇总
第十九章：生活用电第一节：家庭电路：家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝： 电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。
）保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
）6、用电器（电灯）和开关：家庭电路中各用电器是并联的。
开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
7、测电笔：用试电笔可以辨别火线和零线。
使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
用试电笔测火线时氖管会发光；测零线时不会发光。
8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线（双线触电）。
19.3 安全用电 人教版九年级全一册物理
2、
D
家庭作业：
1、家庭电路中的火线和零线之间的电压是__2_2_0_V，火线 和大地之间的电压是__2_2_0_V，零线和大地之间的电压是 ____0_V。人体是____导__体（填导体或绝缘体），人体安全电 压是____不__高__于__3_6_V。
3、高压触电： （1）电弧触电； （2）跨步电压触电
用湿手拨开关等
家庭电路触电是怎么回事？
在前面的学习中，我们知道： 在家庭电路中，火线与零线之间的电压是220V；火线与大地 之间电压是220V，零线与大地间的电压是0V。
家庭电路触电是：直接或间接 与火线接触了。
触电与急救： （1）断开电源；（2）用绝缘材料将电线挑开， 让触电人脱离电线；
2、下列符合安全用电原则的是（ D） A、用湿布擦拭台灯；B、使用试电笔时手握笔尖； C、在电线上晾衣服；D、发生触电事故时，首先切断电源。
3、在雷雨天气，没有注意防雷电的是（ ABC ） A、在外打金属伞；B、行人走山尖； C、在大树下避雨；D、走山腰或山谷
谢 谢！
（3）不能带电救火，不 用水灭火。
1、保持绝缘部分干燥，防止绝缘部分破损
2、不接触低压带电体，不靠近高压带电体（低压 一般是指1000V以下，高压则是1000V以上） 3、及时更换用电器及设备、设施，移动和更换用电 器要断开电源
四、注意防雷
雷电是什么？ 是大气中一种剧烈的放电现象。 电压高达上亿伏；电流大到十几万安。
电流往往从地面上凸起的地方流入大地。
雷雨天时：
1、不在大树下躲雨。 2、不走高大建筑物下面。 3、不在高压电线铁塔下行走。 4、不走山顶，走山腰或山谷。 5、不打金属伞。 6、不将头手伸出窗外，不接触金属门窗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、安全用电原则
讨论：
1.谈谈自己家庭或学校有没有违反 安全用电的地方？
2.如因电线短路而失火，能否立即 用水灭火？为什么？应该怎么办？
四、注意防雷
思考：在雷雨天气，你在家里看电视，
大人会要求你把电视关掉，特别是有室外天线 的电视机，还特意要 提醒你将室外天线拔掉，这是 为什么呢？
阅读教材第115页和教 材第116页的STS，回答：
2、跨步电压触电：高压电线 落在地面上时，在距高压线不同 距离的点之间存在电压。人的两 脚间存在足够大的电压时，就会 发生跨步电压触电。
想一想： 怎 么 了 ？
想一想：
怎么办？
安全用电原则
不接触低压带电体； 不靠近高压带电体。
“想想议议”：日常工作和生活中哪些情 况可能会引起触电呢？
讨论： 发现有人触电时又应该怎么办呢？
这种方法行吗 ？ 该怎么办呢？
首先切断电源，然 后进行抢救。绝对不能 用手直接拉触电者。
触电的急救
小结：触电的急救方法，首先切断电源 或用绝缘棒挑开电线，绝对不能用手直 接拉触电者，必要时进行人工呼吸。
三、安全用电原则
为了防止触电事故的发生，你认为家 庭用电过程中应注意哪些问题？
安全用电原则:
◆不接触低压带电体, 不靠近高压带电体。 ◆更换灯泡，搬动电器前应断开电源开关。 ◆不弄湿用电器，不损坏绝缘层。 ◆保险装置、插座、导线、家用电器等达到使 用寿命应及时更换。
四、注意防雷
雷电可把建筑物摧毁，使易燃易爆物 体燃烧或爆炸，使电器设备的绝缘击穿、 烧毁，造成人畜伤亡等等。凡是在地面 上突起的建筑或设施，都有遭受雷击的 危险.
四、注意防雷
在生活中如何防雷？
1.应该留在室内，关好门窗。 2.减少使用电话和手提电话。 3.切勿游泳或从事水上运动。
4.不要站在山顶及空旷场地。 5.应远离高大树木和桅杆等，
小故事：小红买电池
小红家里的电视遥控器的电池没电 了，爸爸让小红赶紧到超市买两节电池， 可小红磨蹭了半天也没行动，问其 原因，她说她不敢，怕让电池 电着了。
“人体是导体，我要用手 拿电池，触电了可怎么办呀？”
电流很小！
没问题！
电流 /mA
交流电（如家庭电路）
直流电（如电池 ）
0.6～1.5 手轻微颤抖
知识拓展
雷电的好处
第一,在生命起源的过程中，雷电起到了重要的作用。洪荒时 期，火山喷发的大量气体，在紫外线、宇宙空间辐射的作用和强 烈的雷击下，产生了氨基酸，而使具有复制和繁殖能力的原始生 命终于慢慢产生了。
第二,雷电给人类带来了火。由于雷击造成森林起火，启发了 我们的祖先学会用火。
第三，雷电能净化环境。雷电发生时，强烈的电、光化学作 用，会使部分氧气发生化学反应，生成具有杀菌作用的臭氧。
在空旷场地不宜打伞。 6.不宜开摩托车、骑自行车。
四、注意防雷
高大建筑物的顶部都有针状的金属 物,通过很粗的金属线与大地相连，可 以防雷，叫做避雷针。
四、注意防雷
新式的避雷针
新式的避雷针
四、注意防雷
我国古代建筑上的龙角形铁制装饰物
四、注意防雷
现代建筑物上的避雷针
四、注意防雷
高压输电铁塔最上面的两条防雷的导线
雷电是一种什么现象？ 有哪些危害？应该如何防雷 呢？
四、注意防雷
雷电是大气中一种剧烈的放 电现象。云层之间、云层和大 地之间的电压可达几百万伏至 几亿伏，放电时的电流可达几 万安至十几万安，产生很强的 光和声。云层和大地之间的放 电如果通过人体，能够立即致 人死亡，如果通过树木、建筑 物，巨大的热量和空气的振动 都会使它们受到严重的破坏。
第四，雷电能治病。研究人员测试表明对气喘、烧伤、溃疡
以及其他外伤的治疗有促进作用；
盘点收获
通过今天的学习，你学到了哪些 知识？说出来和大家一起分享收获的 喜悦！
当堂训练
1、以下做法，正确的是（ D ） A、用剪刀或绝缘柄破损的钳子剪带电的导线 B、电线上晾衣服 C、发现有人触电时应立即用手将触电者拉离带电体 D、发现输电线的断头落在地上，不要靠近，更不要去
I=
U R
=
36V 5000Ω
=7.2mA＜100mA
因此安全电压为不高于36V的电压。
一、电压越高越危险
问题1：阅读教材第113~114页，分组讨论： 电压高低与有没有危险有关系吗？为什么 电压越高越危险？
根据欧姆定律， 电阻一定时，电压越 高，对人的生命危害 越大。
安全电压: 不高于36V的电压
呼吸麻痹
300以上 呼吸、心脏麻痹，肌体组织遭 到电流的热破坏
通过这个表格，你了解了哪些知识？
想想议议
通过人体的电流达到100mA时，只要很短 时间就会使人窒息、心跳停止，发生触电事 故。已知健康的人两手间的电阻最大为5k ，此时，刚好不小心两手抓到了36V电源两 极上，他会不会触电？
解：通过人体的电流
火线 零线
二、常见的触电事故
①触电是怎么回事？ 有过大电流通过人体 低压触电的原因 ： 人体接触火线并构成了通路
②低压触电有哪几种方式？
单线触电和双线触电
高压跨步触电 高压电弧触电
二、常见的触电事故
高压触电的两种形式
U
二、常见的触电事故
高压触电
1、电弧触电：人与高压带 电体距离到一定值时，高压带 电体与人体之间会发生放电现 象，导致触电。
义务教育教科书 物理 九年级 全一册
第十九章 生活用电
第3节 安全用电
中国彩灯博物馆
天安门彩灯
电的危害
不懂得安全用电知识就容易造成触电身亡、 电气火灾、电器损坏等意外事故，所以， “安 全用电，性命攸关”。
你们见过这些标志吗？你知道 这些标志的意思吗？
➢为什么电压越高越危险？ ➢为什么下雨时不能在大树下避雨？
二、常见的触电事故
家庭电路的 电压是220 V， 远远超出了安全 电压，一旦发生 触电，很可能有 生命危险。
二、常见的触电事故
问题2：阅读教材第113~114页，分组讨论： ①触电是怎么回事？对比两种触电的情况，仔 细观察两图中造成触电事故的相同点，总结低 压触电事故的原因。
二、常见的触电事故
无感觉
2～3
手指强烈颤抖
无感觉
5～7
手部痉挛
感觉痒热
8～10 难以摆脱电极，能摆脱手指剧 热感觉增强 痛
20～25 手迅速麻痹，不能摆脱电极， 热感觉大大增强，手部肌
剧痛Байду номын сангаас呼吸困难
肉不强烈收缩
50～80 呼吸麻痹，心房震颤
强烈的热感觉，手部肌肉 收缩、痉挛，呼吸困难
90～100 呼吸麻痹，延续3s心脏麻痹
