专题:滑动变阻器的限流式和分压式接法要点
高中物理必修三 第三章 专题强化6 滑动变阻器的两种接法 伏安法测电阻的两种接法
变阻器接入电路中的阻值减小 C.将滑动变阻器以限流式接法接入电路时,必须连入三个接线柱
√D.将滑动变阻器以分压式接法接入电路时,必须连入三个接线柱
若将a、c两端连在电路中,aP部分将连入电路,则 当滑片OP向右滑动时,aP部分变长,变阻器接入电 路中的阻值将增大,A正确; 若将a、d两端连在电路中,也是aP部分连入电路,则当滑片OP向右滑 动时,aP部分变长,变阻器接入电路中的阻值将增大,B错误; A、B两个选项中均为限流式接法,可见在限流式接法中,a、b两个接 线柱中任意选一个,c、d两个接线柱中任意选一个,接入电路即可,C 错误; 在滑动变阻器的分压式接法中,a、b两个接线柱必须接入电路,c、d两 个接线柱中任意选一个,接入电路即可,D正确.
二、伏安法测电阻的两种接法
1.两种接法的比较
内接法
外接法
电路
电压表示数:UV=UR+UA>UR
误差分析 电流表示数:IA=IR R测=UIAV>UIRR=R真
误差来源
电流表的分压作用
电压表示数:UV=UR 电流表示数:IA=IR+IV>IR R测=UIAV<UIRR=R真
电压表的分流作用
适用情况
测大电阻
Rx2__小__于__(选填“大于”“等于”或“小于”)真实值.若图乙中电压表内
阻为RV,不考虑测量时读数偶然误差,则待测 RVRx2
电阻准确值Rx=_R_V_-__R_x_2_.(用RV和Rx2表示)
由题意知RRVx=2200000ΩΩ=10,RRAx=21000ΩΩ=20,RRVx<RRAx ,电压表的分流作 用较显著,故应该采用电流表内接法,
例1 (2021·内江市期末)如图所示,滑动变阻器R1的最大 阻值是200 Ω,R2=300 Ω,A、B两端电压UAB=8 V. (1)当S断开时,移动滑片P,R2两端可获得的电压变化 范围是__4_.8_~__8__ V.
专题:滑动变阻器的限流式和分压式接法
滑动变阻器的限流式和分压式接法(一)滑动变阻器在电路中的两种接法:1.通过改变变阻器电阻来改变电路中的电流,以控制电路中的电流——限流式;如图1所示,当滑动头P 从右端向左移动过程,滑动变阻器电阻逐渐减小,电路中的电流逐渐增大,变阻器起控制电路电流作用。
注意:实验开始时应使滑动变阻器连入电路的电阻最大。
2.通过变阻器改变电阻来改变用电器两端的电压,起调压器的作用——分压式。
如图2所示,电阻R 与变阻器左边电阻并联,用电器与左边电阻的电压相等,改变P 的位置改变用电器R 两端电压,实现调制电压作用。
(二)两种电路选取: 1.两种电路的比较:⑴分压电路的电流和电压调节范围都大于限流电路的调节范围。
⑵在电源滑动变阻器和用电器一定的条件下,限流电路消耗的电能小于分压电路消耗的电能。
2.选择原则:由于限流式电路能节约能源,一般情况下优先选择限流式接法(以提高电路效率)。
例:在如图所示电路,已知U =5V ,通过变阻器AB 连成分压式电路向小灯泡L 供电,电灯L 上标有“2.5V 、25Ω”字样。
求: ⑴为使小灯泡正常发光且上述电路的效率达到40%, 应如何选择变阻器的额定电流和电阻值。
⑴限流式接法⑵分压式接法⑵变阻器如何连接才能使电路的效率达到最大?最大效率为多少?但在下列几种情况下,必须选择分压式连接方式:①当滑动变阻器全电阻远小于被测电阻时,且实验要求电压(电流)的变化范围较大;②明确要求某部分电路的电压从零开始变化;例:测定小灯泡的伏安特性曲线。
③若采用限流接法,电路中的最小电流仍超过用电器的额定电流。
例:用伏安法测金属电阻R x(约为5Ω)的值,已知电流表内阻为1Ω,量程为0.6A,电压表内阻为几kΩ,量程为3V,电源电动势为9V,滑动变阻器的阻值为0~6Ω,额定电流为5A,试画出测量R x的原理图。
3.几点说明:⑴对实验器材和装置的选择,应遵循的几条主要原则:①安全性原则②准确性原则③方便性原则④经济性原则⑵分压电路中,在通过变阻器实际电流小于变阻器额定电流(或电压)的条件下,尽量选用变阻器总阻值小的变阻器做分压电路使用。
滑动变阻器的两种接法
A.电压表(0—5V,内阻2.0kΩ)
B.电压表(0—10V,内阻3.0kΩ)
C.电流表(0—0.3A,内阻2.0Ω)
D.电流表(0—6A,内阻1.5Ω)
E.滑动变阻器(30Ω,2A)
答案见:课本P47电路图
F.滑动变阻器(100Ω,0.5A)
G.学生电源(直流9V)及开关、导线
请先根据题中数据正确选择电表和滑动变阻器,再画出实验
• 13、无论才能知识多么卓著,如果缺乏热情,则无异 纸上画饼充饥,无补于事。Saturday, December 12, 2020
12-Dec-2020.12.12
• 14、我只是自己不放过自己而已,现在我不会再逼自 己眷恋了。20.12.1215:24:3512 December 202015:24
• 10、你要做多大的事情,就该承受多大的压力。12/12/
2020 3:24:35 PM15:24:352020/12/12
• 11、自己要先看得起自己,别人才会看得起你。12/12/
谢 谢 大 家 2020 3:24 PM12/12/2020 3:24 PM20.12.1220.12.12
• 12、这一秒不放弃,下一秒就会有希望。12-Dec-2012 December 202020.12.12
•
5、知人者智,自知者明。胜人者有力 ,自胜 者强。 20.12.1 220.12. 1215:2 4:3515: 24:35D ecembe r 12, 2020
•
6、意志坚强的人能把世界放在手中像 泥块一 样任意 揉捏。 2020年 12月12 日星期 六下午 3时24 分35秒1 5:24:35 20.12.1 2
•
7、最具挑战性的挑战莫过于提升自我 。。20 20年12 月下午 3时24 分20.12. 1215:2 4December 12, 2020
滑动变阻器限流与分压接法
③比较节能 ④RP接线方法:一上一下
V P a b A
P a b
2、分压接法: (1)作用:除了改变电路的电流之外,还使滑动变阻器两部分 电阻RPa、RPb都能分压 (2)特点: ①滑动变阻器一部分电阻RPa与其他用电器(如图中的灯泡)并 联,在与另一部分电阻RPb串联 ②与滑动变阻器一部分电阻RPa并联的其他用电器(如图中灯泡) 的电流、电压能从零开始变化
③RP接线方法:一上两下
第四节 实验部分
——电流表内外接、滑动变阻 器的限流与分压接法
◆课前导引:电流表、滑动变阻器等元件经常被
应用到电路实验中,通过实验,我们就可以知道 这些元件如何连接才能使测误差更小、测量结 果更精确……
二、关于滑动变阻器的限流、分压接法
P a b
V
为了 美观
A
1、限流接法: (1)作用:主要改变电路的电流,滑动变阻器只有其中一部 分电阻RPb分压 (2)特点: ①与其他用电器串联 ②其他用电器(如图中灯泡)的电流、电压不能从零开始变化

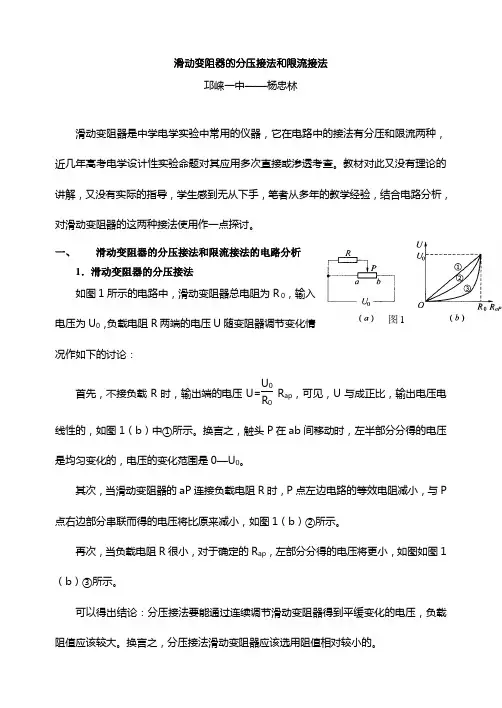

滑动变阻器的分压接法和限流接法
图 2图1滑动变阻器的分压接法和限流接法滑动变阻器是中学电学实验中常用的仪器,它在电路中的接法有分压和限流两种,近几年高考电学设计性实验命题对其应用多次直接或渗透考查。
教材对此又没有理论的讲解,又没有实际的指导,学生感到无从下手,笔者从多年的教学经验,结合电路分析,对滑动变阻器的这两种接法使用作一点探讨。
一、 滑动变阻器的分压接法和限流接法的电路分析1.滑动变阻器的分压接法电压为U 0,负载电阻R 两端的电压U 随变阻器调节变化情况作如下的讨论:首先,不接负载R 时,输出端的电压U=U 0R 0 R ap ,可见,U 与成正比,输出电压电线性的,如图1(b )中①所示。
换言之,触头P 在ab 间移动时,左半部分分得的电压是均匀变化的,电压的变化范围是0—U 0。
其次,当滑动变阻器的aP 连接负载电阻R 时,P 点左边电路的等效电阻减小,与P 点右边部分串联而得的电压将比原来减小,如图1(b )②所示。
再次,当负载电阻R 很小,对于确定的R ap ,左部分分得的电压将更小,如图如图1(b )③所示。
可以得出结论:分压接法要能通过连续调节滑动变阻器得到平缓变化的电压,负载阻值应该较大。
换言之,分压接法滑动变阻器应该选用阻值相对较小的。
2.动变阻器的限流接法如图2所示的电路输入电压为U 0,滑动变阻器总阻值为R 0,滑动变阻器对负载R 0电流的控制情况作如下的讨论:首先,电路中的电流:I= U 0R aP +R,可见,I 随R aP 的增大而减小,如图(b )所示。
当Rap=0时,电路中的最大电流I m =U 0R,R 两端的电压最大U max =U 0。
当Rap 最大值R 0分别为负载电阻1、3、5……倍时,电路中电流的最小值为I m 2 、I m 4 、I m 6…… 负载电阻R 两端的最小电压Umin 为U 02 、U 04 、U 06…… 由此可见,若滑动变阻器总电阻R 0较小,它对整个电路的电流控制能力就小,反之较大。
滑动变阻器的分压接法和限流接法
图1滑动变阻器的分压接法和限流接法邛崃一中——杨忠林滑动变阻器是中学电学实验中常用的仪器,它在电路中的接法有分压和限流两种,近几年高考电学设计性实验命题对其应用多次直接或渗透考查。
教材对此又没有理论的讲解,又没有实际的指导,学生感到无从下手,笔者从多年的教学经验,结合电路分析,对滑动变阻器的这两种接法使用作一点探讨。
一、 滑动变阻器的分压接法和限流接法的电路分析1.滑动变阻器的分压接法如图1所示的电路中,滑动变阻器总电阻为R 0,输入电压为U 0,负载电阻R 两端的电压U 随变阻器调节变化情况作如下的讨论:首先,不接负载R 时,输出端的电压U=U 0R 0R ap ,可见,U 与成正比,输出电压电线性的,如图1(b )中①所示。
换言之,触头P 在ab 间移动时,左半部分分得的电压是均匀变化的,电压的变化范围是0—U 0。
其次,当滑动变阻器的aP 连接负载电阻R 时,P 点左边电路的等效电阻减小,与P 点右边部分串联而得的电压将比原来减小,如图1(b )②所示。
再次,当负载电阻R 很小,对于确定的R ap ,左部分分得的电压将更小,如图如图1(b )③所示。
可以得出结论:分压接法要能通过连续调节滑动变阻器得到平缓变化的电压,负载阻值应该较大。
换言之,分压接法滑动变阻器应该选用阻值相对较小的。
图22.动变阻器的限流接法如图2所示的电路输入电压为U 0,滑动变阻器总阻值为R 0,滑动变阻器对负载R 0电流的控制情况作如下的讨论:首先,电路中的电流:I= U 0R aP +R ,可见,I 随R aP 的增大而减小,如图(b )所示。
当Rap=0时,电路中的最大电流I m =U 0R,R 两端的电压最大U max =U 0。
当Rap 最大值R 0分别为负载电阻1、3、5……倍时,电路中电流的最小值为I m 2 、I m 4、I m 6 …… 负载电阻R 两端的最小电压Umin 为U 02 、U 04 、U 06…… 由此可见,若滑动变阻器总电阻R 0较小,它对整个电路的电流控制能力就小,反之较大。
分压与限流滑动变阻器的选法
分压与限流滑动变阻器的选法滑动变阻器的连接方式:1.限流式接法:(串联)这种接法中滑动变阻器只有一部分接入电路,其中接入电路的是紫色部分(即电流流过的部分),滑动变阻器接入电路的阻值与紫色部分同增同减。
实物连接时只需接一上一下两个接线柱。
2.分压式接法:(半串半并)这种接法中滑动变阻器的绿色部分与其他用电器并联后,再与紫色部分串联。
滑动变阻器接入电路的有效值与紫色部分(串联)同增同减。
实物连接时只需接一上二下两个接线柱。
3.自身并联式:(自身两并)这种接法中,滑动变阻器的两部分是并联关系,电流在滑片处分流。
当滑片处于两边对称时,滑动变阻器接入电路的阻值最大。
实物连接时只需接一上二下两个接线柱。
连接方式的选择电学实验要考虑仪器的安全(量程),也要考虑可操作性,不能过于缓慢变化,也不能突然变化,变化要比较均匀,还要考虑节能。
串联总电阻主要由大电阻决定,并联总电阻主要由小电阻决定。
分压式:选择最大阻值为负载电阻的0.1~0.5倍最合适。
限流式:选择最大阻值为负载电阻的2~5倍最合适。
可以用十六字口诀来概括:零起必分,滑小必分,烧表必分,滑大可限。
(1) 要求负载上电压或电流变化范围较大,并且从零开始连续可调,选用分压式电路;(零起必分)(2) 负载电阻的阻值Rx远大于滑动变阻器的总阻值R,应该选用分压式电路;(滑小必分)(3) 负载电阻阻值Rx小于滑动变阻器阻值R或相差不多,并且电压、电流变化不需要从零调起,可采用限流式接法;(滑大可限)(4) 两种电路均可使用的情况下,应优先采用限流式接法;(节能限流)(5) 特殊情况还要根据电压表和电流表量程以及电阻允许通过的最大电流值等多种情况来反复推敲,选择最佳的电路。
滑动变阻器的分压接法和限流接法上课讲义
滑动变阻器的分压接法和限流接法仅供学习与交流,如有侵权请联系网站删除 谢谢2图滑动变阻器的分压接法和限流接法邛崃一中——杨忠林滑动变阻器是中学电学实验中常用的仪器,它在电路中的接法有分压和限流两种,近几年高考电学设计性实验命题对其应用多次直接或渗透考查。
教材对此又没有理论的讲解,又没有实际的指导,学生感到无从下手,笔者从多年的教学经验,结合电路分析,对滑动变阻器的这两种接法使用作一点探讨。
一、 滑动变阻器的分压接法和限流接法的电路分析1.滑动变阻器的分压接法如图1所示的电路中,滑动变阻器总电阻为R 0,输入电压为U 0,负载电阻R 两端的电压U 随变阻器调节变化情况作如下的讨论:首先,不接负载R 时,输出端的电压U=U 0R 0R ap ,可见,U 与成正比,输出电压电线性的,如图1(b )中①所示。
换言之,触头P 在ab 间移动时,左半部分分得的电压是均匀变化的,电压的变化范围是0—U 0。
其次,当滑动变阻器的aP 连接负载电阻R 时,P 点左边电路的等效电阻减小,与P 点右边部分串联而得的电压将比原来减小,如图1(b )②所示。
再次,当负载电阻R 很小,对于确定的R ap ,左部分分得的电压将更小,如图如图1(b )③所示。
仅供学习与交流,如有侵权请联系网站删除 谢谢3 图可以得出结论:分压接法要能通过连续调节滑动变阻器得到平缓变化的电压,负载阻值应该较大。
换言之,分压接法滑动变阻器应该选用阻值相对较小的。
2.动变阻器的限流接法如图2所示的电路输入电压为U 0,滑动变阻器总阻值为R 0,滑动变阻器对负载R 0电流的控制情况作如下的讨论: 首先,电路中的电流:I= U 0R aP +R ,可见,I 随R aP 的增大而减小,如图(b )所示。
当Rap=0时,电路中的最大电流I m =U 0R,R 两端的电压最大U max =U 0。
当Rap 最大值R 0分别为负载电阻1、3、5……倍时,电路中电流的最小值为I m 2 、I m 4 、I m 6…… 负载电阻R 两端的最小电压Umin 为U 02 、U 04 、U 06…… 由此可见,若滑动变阻器总电阻R 0较小,它对整个电路的电流控制能力就小,反之较大。
滑动变阻器限流、分压接法
1、滑动变阻器限流、分压接法 ⑴限流接法
①电流表示数变化范围
x
A x R U I R R U ≤≤+max 滑 ②电压表示数变化范围 U U R R R U A x x ≤≤⋅+max
滑 ⑴分压接法
①电压表示数变化范围
U U A ≤≤0
②电流表示数变化范围 x
A R U I ≤≤0 2、滑动变阻器限流、分压接法选择原则
⑴分压接法
①“从零必分”要求电表示数从零开始变化(或需要测量多组数据时),选用分压接法 ②“烧表必分”用限流接法超过电流表量程时,选用分压接法
③“大阻必分”负载电阻x R >>max 滑R 时,限流接法对电流、电压的控制作用不明显,选用分压接法
⑴限流接法
①负载电阻x R <<max 滑R 时,限流接法对电流、电压的控制作用显著,选用限流接法
②两种接法均满足实验要求时,由A UI P =限流<)(滑并分压I I U P
A +=,从节能角度,选用限流接法
限流接法
分压接法。
滑动变阻器的分压式和限流式接法.ppt
二、近代以来交通、通讯工具的进步对人们社会生活的影 响
筹办航空事宜
处
三、从驿传到邮政 1.邮政 (1)初办邮政: 1896年成立“大清邮政局”,此后又设 , 邮传邮正传式部脱离海关。 (2)进一步发展:1913年,北洋政府宣布裁撤全部驿站; 1920年,中国首次参加 万国。邮联大会
2.电讯 (1)开端:1877年,福建巡抚在 架台设湾第一条电报线,成为中国自 办电报的开端。
R RP
此时R两端的电压最小,
UR
IR U RRR
R
最大的电压:当滑动变阻器接入的阻值最小时,电阻最小,电流最大,
I U U IRU R
R 此时R两段的电压最大,
2分压式的电流和电压的调节范围 当滑动变阻器的滑片在最左端时,R两段的电压最小为零,
电流最小也为零 当滑动变阻器的画片在最右端时,R两端的电压最大为U,
[串点成面·握全局]
一、近代交通业发展的原因、特点及影响 1.原因 (1)先进的中国人为救国救民,积极兴办近代交通业,促 进中国社会发展。 (2)列强侵华的需要。为扩大在华利益,加强控制、镇压 中国人民的反抗,控制和操纵中国交通建设。 (3)工业革命的成果传入中国,为近代交通业的发展提供 了物质条件。
滑动变阻器的两种接法
限流式接法
通过改变变阻器电阻来改变电路中的电流,以控制电路中的电流—— 限流式;
如图1所示,当滑动头P从右端向左移动过程,滑动变阻器电阻逐渐减 小,电路中的电流逐渐增大,变阻器起控制电路电流作用。
⑴限流式接法
注意:实验开始时应使滑动变阻器连入电路的电阻最大。
分压式接法
通过变阻器改变电阻来改变用电器两端的电压,起调压器的 作用——分压式。
如图2所示,电阻R与变阻器左边电阻并联,用电器与左边电 阻的电压相等,改变P的位置改变用电器R两端电压,实现调 制电压作用。
分压式与限流式以及内接法与外接法
恒 定 电 流 二知识点一:滑动变阻器的使用方法: a 限流接法。
b 分压接法。
1、滑动变阻器的限流接法与分压接法的特点:如图所示的两种电路中,滑动变阻器(最大阻值为R 0)对负载R L 的电压、电流强度都起控制调节作用,通常把图(a )电路称为限流接法,图(b )电路称为分压接法.负载R L 上电压调节范围 (忽略电源内阻)负载R L 上电流调节范围 (忽略电源内阻)相同条件下电路消耗的总功率限流接法R R R L L+ E ≤ U L ≤ ER R E L +≤ I L ≤L R EEI L分压 接法 0 ≤ U L ≤ E0 ≤ I L ≤LR E E (I L +I ap )比较分压电路调节范围较大 分压电路调节范围较大 限流电路能耗较小其中,在限流电路中,通R L 的电流I L =R R L +,当R 0>R L 时I L 主要取决于R 0的变化,当R 0<R L 时,I L 主要取决于R L ,特别是当R 0<<R L 时,无论怎样改变R 0的大小,也不会使I L 有较大变化.在分压电路中,不论R 0的大小如何,调节滑动触头P 的位置,都可以使I L 有明显的变化. 2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路,应遵循安全性、精确性、节能性、方便性原则综合考虑,灵活择取.(1)下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大,或需要从零开始可连续调节时(如:测定导体的伏安特性、校对改装后的电表等电路),必须采用分压接法.分压式电路中,在电路中的电流小于滑动变阻器的额定电流的前提下,应该选择量程较小的变阻器(调节效果好,电压变化均匀)。
②、当用电器的电阻R L 远大于滑动变阻器的最大值R 0,且实验要求的电压变化范围较大(或要求测量多组数据)时,必须采用分压接法.③、当用电器的电阻R L 远小于滑动变阻器的最大值R 0,为使被测电阻中的电流有明显变化,应采用分压接法. ④、若采用限流接法,电路中实际电压(或电流)的最小值仍超过R L 的额定电流时,只能采用分压接法.(2)下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节,只是小范围内测量,且R L 与R 0接近或R L 略小于R 0,两种接法都可以,采用限流式接法较好,节能省电.②、电源的放电电流或滑动变阻器的额定电流太小,不能满足分压式接法的要求时,采用限流式接法.③、没有很高的要求,仅从安全性和精确性角度分析两者均可采用时,考虑安装简便和节能因素采用限流式接法.知识点二:电流表内接法与电流表外接法的比较根据欧姆定律的变形公式IUR =可知,要测某一电阻x R 的阻值,只要用电压表测出x R 两端的电压,用电流表测出通过x R 的电流,代入公式即可计算出电阻x R 的阻值。
滑动变阻器的分压接法和限流接法
图滑动变阻器的分压接法和限流接法邛崃一中——杨忠林滑动变阻器是中学电学实验中经常使用的仪器,它在电路中的接法有分压和限流两种,近几年高考电学设计性实验命题对其应用多次直接或渗透考查。
教材对此又没有理论的讲解,又没有实际的指导,学生感到无从下手,笔者从多年的教学经验,结合电路分析,对滑动变阻器的这两种接法使用作一点探讨。
一、 滑动变阻器的分压接法和限流接法的电路分析1.滑动变阻器的分压接法如图1所示的电路中,滑动变阻器总电阻为R 0,输入电压为U 0,负载电阻R 两端的电压U 随变阻器调节变更情况作如下的讨论:首先,不接负载R 时,输出端的电压U=U0R0R ap ,可见,U 与成正比,输出电压电线性的,如图1(b )中①所示。
换言之,触头P 在ab 间移动时,左半部分分得的电压是均匀变更的,电压的变更范围是0—U 0。
其次,当滑动变阻器的aP 连接负载电阻R 时,P 点左边图电路的等效电阻减小,与P 点右边部分串联而得的电压将比原来减小,如图1(b )②所示。
再次,当负载电阻R 很小,对于确定的R ap ,左部分分得的电压将更小,如图如图1(b )③所示。
可以得出结论:分压接法要能通过连续调节滑动变阻器得到平缓变更的电压,负载阻值应该较大。
换言之,分压接法滑动变阻器应该选用阻值相对较小的。
2.动变阻器的限流接法如图2所示的电路输入电压为U 0,滑动变阻器总阻值为R 0,滑动变阻器对负载R 0电流的控制情况作如下的讨论: 首先,电路中的电流:I=U0RaP+R,可见,I 随R aP 的增大而减小,如图(b )所示。
当Rap=0时,电路中的最大电流I m =U0R,R 两端的电压最大U max =U 0。
当Rap 最大值R 0分别为负载电阻1、3、5……倍时,电路中电流的最小值为Im 2 、Im 4 、Im 6……负载电阻R 两端的最小电压Umin 为U02 、U04 、U06…… 由此可见,若滑动变阻器总电阻R 0较小,它对整个电路的电流控制能力就小,反之较大。
滑动变阻器限流式和分压式的使用原则
滑动变阻器的限流式和分压式各有其使用原则,具体如下:
对于限流式接法:
1. 当滑动变阻器的最大阻值和用电器(电阻)的阻值差不多,且没有要求电压从零开始变化时,一般选择限流接法。
2. 当测量时电路电流(电压)没有要求从零开始连续调节,只是小范围内测量,且负载电阻R接近或小于滑动变阻器电阻R0,采用限流接法。
3. 电源的放电电流或滑动变阻器的额定电流太小,不能满足分压接法的要求,应采用限流接法。
4. 没有很高的要求,仅从安全性和精确性角度分析两者无可采用时可考虑安装简便和节能因素采用限流接法。
对于分压式接法:
1. 当实验要求要求电压从零开始变化时,必须选用分压接法。
2. 若采用限流接法不能控制电流满足实验要求,即滑动变阻器阻值调至最大时,电路中的最小电流仍超过待测电阻上的电流(或电压),或超过电流表(或电压表)的量程,或超过待测电阻的额定电流,则必须选择分压接法。
3. 若待测电阻的阻值比滑动变阻器总电阻大得多,以至在限流接法中,滑动变阻器的滑动触头从一端滑到另一端时,待测电阻上的电流或电压变化范围不够大,但实验要求电压变化范围较大时,应选用分压接法。
4. 当待测电阻远大于滑动变阻器的最大电阻,且实验要求的电
压变化范围较大(或要求测量多组数据)时,必须选用分压接法。
总之,使用原则主要是基于实验需求和条件,包括电压调节范围、电流控制精度以及电路的安全性和精确性等因素来决定采用限流式还是分压式接法。
在实际应用中,可以根据需要灵活选择。
滑动变阻器的限流与分压
习题精讲
ห้องสมุดไป่ตู้
习题精讲
下节课再见
重点突破
选择原则及经验总结: 限流接法: 1、当两种接法均可满足实验要求时,一般选限流接法.因为限流接法中电路简单,功耗低 2、当负载电阻Rx 较小,变阻器总阻值R 较大是Rx 的几倍时,限流接法对电流、电压控制 作用显著,一般用限流接法
课堂精练
习题精讲
例1.测定小灯泡“6V,3W”的伏安特性曲线,要求实验中灯泡两端的电压从零开始连续 可调。供选择的器材有:电压表V,(量程6V,内阻20kΩ ,),电流表A,(量程0.6A,内阻 lΩ),变阻器R(0~100Ω ,0.5A),变阻器R(0~20Ω,0.2A),学生电源E(6—8v)、开 关及导线若干.根据器材的规格滑动变阻器应采用何种接法.
习题精讲
例 2. ( 全 国 高 考 题 ) 用 伏 安 法 测 量 一 个 定 值 电 阻 的 器 材 规 格 如 下 : 待 测 电 阻 R x ( 约 100Ω );直流电流表(量程0~10mA、内阻50Ω );直流电压表(量程0~3V、内阻5 kΩ );直流电源(输出电压4V、内阻不计);滑动变阻器(0~15Ω 、允许最大电流1 A);开关1个,导线若干.根据器材的规格滑动变阻器应采用何种接法.
确定限流法后,滑动变阻器选用电阻较大的还是较小的? 限流式接法要在调节过程中平缓控制待测元件电压,负载电阻应该较大,即滑动变器阻值 要选择相对稍大些的,但不是越大越好,3至10倍最好。
知识点导读
二、滑动变阻器分压接法
待测电阻Rx的电压可调范围
0~E
待测电阻Rx的电流可调范围
0~ E R
重点突破
1.待测元件电压可以从零开始调节到电源电动势,调节范围较大. 但电路结构较为复杂. 2.电能损耗较大.
滑动变阻器的接法及电流表的内外接
例 解答: 根据上述分析,选择电流表和电压 表应为:电流表 A2 0--500μA, 300Ω 电 压表 V1 0--10V, 100 kΩ 选择接法:电流表 用内接法 ,变阻器用分压式接法,画出实验电路 图如下:
关于电流表和电压表的读数方法:
目前中学实验室学生用电流表和电压表多数为 磁电式电表,标为2.5级,即满刻度的百分比误差为2.5%,
可按下面的方法读数:
关于电表读数要求:电流表与电压表由1/10、 1/5、1/2估读区别,即需估读到最小分度的 1/10、1/5、1/2.
量程为3V的电压表,满刻度绝对误 差最大为±0.075V,最小分格为0.1V,指 针偏转不够一个分格的部分用1/10格 估读法,读数为两位小数。如图,电压表 读数为2.38V.
V
V
Rx
A
Rx
A
(a)
(b)
分析:电流表示数相对变化了1/3=0.03,而电压表相
对变化了0.1/3=0.003,电流表示数变化大,说明了电
压表的分流作用较明显,Rx是大电阻,故用a电路图
例2:
用伏安法测量某电阻Rx的阻值,现有实验器材如下:
A.待测电阻Rx:范围在5—8Ω,额定功率1W
B.电流表A1:量程0—0.6A 内阻0.2Ω C.电流表A2:量程0—3A 内阻0.05Ω D.电压表V1:量程0—3V 内阻3KΩ E.电压表V2:量程0—15V 内阻15KΩ F.滑动变阻器R:0—100Ω G.蓄电池:电动势12V H.导线,电键. 为了较准确的测量,并保证器材安全,电流表 应选 ,电压表应选 ,并画出电路图。
RVRA ,用外接法
RV Rx
R RA x ,Rx
RVRA
,用内接法
例1:一个未知电阻,无法估计其电阻值,某同 学用伏安法测量此电阻,用如图 a b 两种电路各 测一次,用 a 图所测数据为3.0V、3.0mA,用 b 图 测得的数据是2.9V、4.0mA,由此可知,用a 图 测得Rx的误差较小,测量值Rx=1000Ω .
实验:滑动变阻器限流式和分压式接法
一.滑动变阻器结构
P
C
D
R
A
B
1.A、B是绕在绝缘棒上的电阻丝两端点,AB间电阻为滑动变阻器的总电阻。 2. C、D是金属杆的两个端点,能过滑片P与把金属杆与金属丝接。 3. ABCD为接线柱可接导线,P是滑片不能接导线 4.限流式接法为AB和CD各接一条导线,即“一上一下”,
(2)当S闭合时,移动滑片P,R2两端可获得的电压变化范围是多少? 答案 0~8 V
解析 当S闭合时,滑动变阻器R1为分压式接法,当滑片P在最下端时, R2两端电压为0,当滑片P在最上端时,R2两端的电压最大,为8 V, 所以R2两端可获得的电压变化范围为0~8 V.
7.如图4所示的电路中,U=24 V,滑动变阻器R2的最大阻值为100 Ω,R1
图6
解析 S断开时,滑动变阻器R1为限流式接法,R1的下部不接入电路中, 当滑片P在最上端时,R1接入电路的电阻为零,因此R2获得的最大电压 等于8 V,当滑片P在最下端时,R1与R2串联, 此时 R2 两端的电压最小,UR2=R1+R2R2UAB=4.8 V,所以 R2 两端可获
得的电压变化范围为 4.8~8 V.
变阻器的总电阻R相差不多,
范围较大)
适用情况 或R稍大,且电压、电流变化
不要求从零调起
(2)负载电阻的阻值Rx远大于滑
动变阻器的总电阻R
(2)电路简洁,耗能少
(3)画待测元件的伏安特性曲线
五.两种接法的实物电路连接 对照电路图,连接实物图。
①供电电路和控制电路:从电源正极出发,依次连接开关、滑动变阻器 (一上一下)、 电流表(正进负出、量程)、待测元件、电源负极, ②测量电路:最后并接电压表(正进负出、量程)
分压式与限流式以及内接法 与外接法
范围
围
电路消耗的总功
(忽略电源内阻) (忽略电源内阻) 率
限流 接法
E ≤ UL ≤ E
≤ IL ≤
EIL
分压 接法
0 ≤ UL ≤ E
0 ≤ IL ≤
E(IL+Iap)
比较 分压电路调节范围 分压电路调节范围较 限流电路能耗较
较大
大
小
其中,在限流电路中,通RL的电流IL=,当R0>RL时IL主要取决于R0 的变化,当R0<RL时,IL主要取决于RL,特别是当R0<<RL时,无论怎样 改变R0的大小,也不会使IL有较大变化.在分压电路中,不论R0的大小如 何,调节滑动触头P的位置,都可以使IL有明显的变化.
恒定电流二
知识点一:滑动变阻器的使用方法: a 限流接法。 b 分压接法。 1、滑动变阻器的限流接法与分压接法的特点:如图所示的两种电路 中,滑动变阻器(最大阻值为R0)对负载RL
的电压、电流强度都起控制调节作用,通常把图(a)电路称为限流接 法,图(b)电路称为分压接法.
负载RL上电压调节 负载RL上电流调节范 相同条件下
答案:(1)C D G (2)如解析图所示 (3)1.80 0.33 0.59
2.在“描绘小灯泡的伏安特性曲线”的实验中,可供选择的 实验仪器如下:
小灯泡L,“3.8 V、0.3 A”
电压表V,量程0~5 V,内阻5 kΩ
电流表A1,量程0~100 mA,内阻4 Ω 程0~500 mA,内阻0.4 Ω
知识点二:电流表内接法与电流表外接法的比较 根据欧姆定律的变形公式可知,要测某一电阻的阻值,只要用电压
表测出两端的电压,用电流表测出通过的电流,代入公式即可计算出电 阻的阻值。 误差原因:由于所用电压表和电流表都不是理想电表,即电压表的内阻 并非趋近无穷大,电流表也存在内阻,因此实验测量出的电阻值与真实 值不同,存在误差。 测量方法:通常伏安法测电阻的电路有两个基本连接方法:内接法和外 接法(电流表在电压表的内侧还是外侧)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
滑动变阻器的限流式和分压式接法(一)滑动变阻器在电路中的两种接法:⑴限流式接法⑵分压式接法1.通过改变变阻器电阻来改变电路中的电流,以控制电路中的电流——限流式;如图1所示,当滑动头P从右端向左移动过程,滑动变阻器电阻逐渐减小,电路中的电流逐渐增大,变阻器起控制电路电流作用。
注意:实验开始时应使滑动变阻器连入电路的电阻最大。
2.通过变阻器改变电阻来改变用电器两端的电压,起调压器的作用——分压式。
如图2所示,电阻R与变阻器左边电阻并联,用电器与左边电阻的电压相等,改变P的位置改变用电器R两端电压,实现调制电压作用。
(二)两种电路选取:1.两种电路的比较:⑴分压电路的电流和电压调节范围都大于限流电路的调节范围。
⑵在电源滑动变阻器和用电器一定的条件下,限流电路消耗的电能小于分压电路消耗的电能。
2.选择原则:由于限流式电路能节约能源,一般情况下优先选择限流式接法(以提高电路效率)。
例:在如图所示电路,已知U=5V,通过变阻器AB连成分压式电路向小灯泡L供电,电灯L上标有“2.5V、25Ω”字样。
求:⑴为使小灯泡正常发光且上述电路的效率达到40%,应如何选择变阻器的额定电流和电阻值。
⑵变阻器如何连接才能使电路的效率达到最大?最大效率为多少?但在下列几种情况下,必须选择分压式连接方式:①当滑动变阻器全电阻远小于被测电阻时,且实验要求电压(电流)的变化范围较大;②明确要求某部分电路的电压从零开始变化;例:测定小灯泡的伏安特性曲线。
③若采用限流接法,电路中的最小电流仍超过用电器的额定电流。
例:用伏安法测金属电阻R x (约为5Ω)的值,已知电流表内阻为1Ω,量程为0.6A ,电压表内阻为几k Ω,量程为3V ,电源电动势为9V ,滑动变阻器的阻值为0~6Ω,额定电流为5A ,试画出测量R x 的原理图。
3.几点说明:⑴对实验器材和装置的选择,应遵循的几条主要原则:①安全性原则 ②准确性原则 ③方便性原则 ④经济性原则⑵分压电路中,在通过变阻器实际电流小于变阻器额定电流(或电压)的条件下,尽量选用变阻器总阻值小的变阻器做分压电路使用。
例:在采用分压电路做实验,提供滑动变阻器有:滑动变阻器A ,阻值范围0~20Ω,额定电流2.0A ;滑动变阻器B ,阻值范围0~200Ω,额定电流1.0A ,根据其它实验仪器的规格和实验需要,若两个变阻器都满足电流要求,则以选滑动变阻器阻值较小的A 为好。
(因为调节方便)描绘小灯泡的伏安特性曲线(一)目的:1.描绘小灯泡的伏安特性曲线;2.学习如何设计实验电路以及如何确定实验器材的规格。
(二)原理:金属导体的电阻率随温度的升高而增大,从而使金属导体的电阻随温度的升高而增大,因此,对一只灯泡来说,未正常发光和正常发光时灯丝的电阻可相差几倍甚至几十倍,它的伏安特性曲线应该是一条曲线。
根据部分电路欧姆定律R U I =可得:RU I 1=,即在I -U 坐标系中,图线的斜率等于电阻的倒数。
(三)器材:小灯泡、电压表、电流表、滑动变阻器、学生电源、开关、导线若干。
(四)实验步骤1、确定电流表、电压表的量程,采用电流表外接法,按原理图所示的电路图连接好实验电路。
2、把滑动变阻器的滑片调节到使接入电路中的电阻值最小的位置,电路经检查无误后,闭合开关S 。
3、改变滑动变阻器滑动片的位置,读出几组相应的电流表、电压表的示数I 和U ,记入表格内,断开开关S 。
4、在坐标系上建立一个直角坐标系,纵坐标表示电流,横坐标表示电压,用平滑曲线将各数据点连接起来,得到伏安特性曲线。
(五)注意事项:1.因本实验要作出I U 图线,要求测出一组包括零在内的电压、电流值,因此滑动变阻器要采用分压接法。
2.电键闭合前滑动变阻器的滑片要移动到图中的A 点。
3.电键闭合后,调节变阻器滑片的位置,使灯泡的电压逐渐增大,可在电压表读数每增加一个定值(如0.5V )时,读取一次电流值;调节滑片时应注意使电压表的示数不要超过小灯泡的额定电压。
4.加在灯泡两端的电压不能过高,以免烧毁灯泡。
实验时,应使灯泡两端电压由低向高逐渐增大,不要一开始就使小灯泡在高于额定电压下工作。
因为灯丝电阻随温度的升高而加大,如果灯丝由低温状态,直接超过额定电压使用,会由于灯丝瞬间电流过大而烧坏灯泡。
练习:1、(2004年上海)小灯泡灯丝的电阻会随温度的升高而变大。
某同学为研究这一现象,用实验得到如下数据(I 和U 分别表示小灯泡上的电流和电压):⑴在左下框中画出实验电路图,可用的器材有:电压表、电流表、滑动变阻器(变化范围0—10Ω)、电源、小灯泡、电键、导线若干。
⑵在右图中画出小灯泡的U –I 曲线。
(A)2、用图实11-7甲所示的实验器材测定小灯泡的伏安特性曲线,要求加在小灯泡上的电压从零开始逐渐增大到额定电压。
(1)在方框中画出实验所用的电路图,并按电路图用导线把实物图连接起来。
(2)某同学根据所测几组数据画出图实11-7乙所示的图线,图线是一条曲线而不是直线,原因是___________________,小灯泡的工作电压为2.0V时的功率约是____W。
图实11-7甲图实11-7乙3.(2010·莱芜模拟)在“描绘小灯泡的伏安特性曲线”的实验中,除有一标有“6 V,1.5 W”的小灯泡、导线和开关外,还有:A.直流电源6 V(内阻不计)B.直流电流表0~3 A(内阻0.1 Ω以下)C.直流电流表0~300 mA(内阻约为5 Ω)D.直流电压表0~10 V(内阻约为15 kΩ)E.滑动变阻器10 Ω,2 AF.滑动变阻器1 kΩ,0.5 A实验要求小灯泡两端的电压从零开始变化并能进行多次测量.(1)实验中电流表应选用________,滑动变阻器应选用________(均用序号表示).(2)在方框内画出实验电路图.(3)试将图实-6-14所示器材连成实验电路.测量金属电阻的电阻率螺旋测微器一.特色:适用于测量硬度较高或不易产生形变的物体。
二.结构螺旋测微器也称千分尺,它主要由主尺和螺旋尺组成,其各部分名称及主要用途是:①主尺:用于读取固定刻度所显示的最大毫米刻度数(包括0.5毫米); ②螺旋尺: 用于读取主尺上固定刻度的水平线对应的螺旋尺上可动刻度的刻度(包括估读); ③旋钮:用于紧固被测物;④微调旋钮:用于可动尺的微调;⑤测微螺杆; ⑥小砧. 如图所示.三.用法:使用螺旋测微器时,为使每次测量均在被测物上施以相同的压力,以减少形变误差;也为了避免损坏精确的螺旋刻度起见,当顶针已将被测物轻轻夹住时,勿再旋转圆柱套筒,此时应旋转位于套筒后的微调钮,直到听到三响“滴答”声为止,读取数值即可。
四.原理:1.螺旋测微器的精度:螺旋测微器是利用将直线距离转化为角位移的原理制成的. 主尺上的固定刻度的最小分度值为0.5 mm,螺旋尺即可动刻度共有50个分度,当可动刻度尺旋转一周时,它在主尺上前进或后退一个刻度0.5mm,则可动刻度每转过一个分格时,可动小砧前进或后退0.01 mm,所以它测量的长度可达到精度为0.01 mm.图实-6-142.使用及读数方法:将待测物放在两小砧之间,然后用旋钮将被测物紧固,再用微旋钮调整,直至发出“嗒嗒”声后读数. 先读固定尺读数,要读出整毫米刻度,要注意有无半毫米刻度出现,再读出固定刻度上的水平线对应的可动刻度尺上的读数(要有估读数据),将此数乘以0.01后与固定刻度上的读数相加即得到最后读数.3.读值计算练习:(圆柱上加上套筒上的读数)圆柱上的读数(21 + D x )mm套筒上的读数D x = 0.495 mm读值:(21 + 0.495)= 21.495 mm.4.螺旋测微器读出数据的位数:由于螺旋测微器也精确到0.01 mm,且可估读,所以如果以毫米为单位,最后读数中小数点后面一定有三位数,不够三位的,要用零补齐.游标卡尺游标卡尺的读数部分由主尺(最小分度为1 mm)和游标尺两部分组成.按照游标的精度不同可分为三种:(1)10分游标,其精度为0.1 mm;(2)20分游标,其精度为0.05 mm;(3)50分游标,精度为0.02 mm.它们的共同特点(也是它们的测量原理)是:游标上的全部刻度之长比主尺上相应的刻度之长短1 mm.以20分游标为例,游标上20个分度全部之长为19 mm,比主尺上20个分度短1 mm,所以游标上每个分度比主尺短0.02 mm,当在两测脚间放一厚0.04 mm的物体时,则游标的第2条刻线将与主尺的刻线对齐,其余的刻线与主尺上的刻线都不对齐.游标卡尺的读数方法是:以游标0刻度线为准在主尺上读出整毫米数,再看游标尺上哪一条刻度线与主尺上某刻度线(不用管是哪一条线)对齐,由游标上读出毫米以下的小数,则总的读数为:主尺上的整毫米数L1+游标上的毫米以下的小数L2.由于游标卡尺在读数时要分辨游标上的哪一条刻线与主尺上的刻线对的最齐,这里已包含了估读的因素,所以游标卡尺一般不再往下估读.不过用10分游标尺读数时,可在毫米的百分位上加一个“0”,表示该读数在毫米的10分位上是准确的,以区别于毫米刻度尺的读数.[例]有一游标卡尺,主尺的最小分度是1 mm,游标上有20个小的等分刻度.用它测量一工件的长度,如图5-1-4所示.图示的读数是_____mm.练习1.下图是用螺旋测微器测量三根金属棒直径的示意图,从左到右三根金属棒的直径依次为:mm、mm、mm。
2.下图所示,甲、乙游标卡尺的示数分别为甲图mm,乙图mm。
3.(1)已知不同的工具测量某物体的长度时,有下列不同的结果:A.2.4cmB.2.37cmC.2.372cmD.2.3721cm其中,用最小分度值为厘米的刻度尺测量的结果是________;用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。
(2)一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度.测得的结果如图所示,则该物体的长度L=________ m。
4.读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.;螺旋测微器的读数为_________mm.5、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm 和_______mm 。
电源电动势和内阻的测定【知识整合】1.实验目的:测电源的电动势和内阻。
2.实验原理:(1)用电压表、电流表、可变电阻(如滑动变阻器)测量。
如图1所示:测出两组_______值,就能算出电动势和内阻。
原理公式:_____________(2)用电流表、电阻箱测量。
如图2所示:测出两组_______值,就能算出电动势和内阻。
原理公式:_____________(3)用电压表、电阻箱测量。
如图3所示:测出两组_______值,就能算出电动势和内阻。
