深基坑支护结构类型及其与适用范围
深基坑工程施工
深基坑的认知随着城市建设的发展，地下空间在世界各大城市中得到开发利用，如高层建筑地下室、地下仓库、地下民防工事以及多种地下民用和工业设施等。
在我国，地铁及高层建筑的兴建，产生了大量的基坑(深基坑)工程。
基坑工程主要包括围护体系的设置和土方开挖两个方面。
围护结构通常是一种临时结构，安全储备较小，具有比较大的风险。
一、基坑工程的概念及特点建筑基坑是指为进行建筑物(包括构筑物)基础与地下室的施工所开挖的地面以下空间。
为保证基坑施工，主体地下结构的安全和周围环境不受损害，需对基坑进行包括土体、降水和开挖在内的一系列勘察、设计、施工和检测等工作，这项综合性的工程就称为基坑工程。
基坑工程是一个综合性的岩土工程问题，既涉及土力学中典型的强度、稳定与变形问题，又涉及土与支护结构共同作用以及工程、水文地质等问题，同时，还与计算技术、测试技术、施工设备和技术等密切相关。
因此，基坑工程具有以下特点:(1)一般情况下都是临时结构，安全储备相对较小，风险性较大。
(2)具有很强的区域性和个案性，由场地的工程水文地质条件和岩土的工程性质以及周边环境条件的差异性所决定，因此，基坑工程的设计和施工必须因地制宜，切忌生搬硬套。
(3)是一项综合性很强的系统工程，它不仅涉及结构、岩土、工程地质及环境等多门学科，而且勘察、设计、施工、检测等工作环环相扣，紧密相连。
(4)具有较强的时空效应，支护结构所受荷载(如土压力)及其产生的应力和变形在时间上和空间上具有较强的变异性，在软黏土和复杂体型基坑工程中尤为突出。
(5)对周边环境会产生较大影响。
基坑开挖、降水势必引起周边场地土的应力和地下水位发生改变，使土体产生变形，对相邻建(构)筑物和地下管线等产生影响，严重者，将危及到它们的安全和正常使用。
大量土方运输也将对交通和环境卫生产生影响。
基坑工程的目的是构建安全可靠的支护体系。
对支护体系的要求体现在如下三个方面:(1)保证基坑四周边坡土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件。
深基坑基坑护壁方案
深基坑基坑护壁方案
1.基坑边缘围护结构：在基坑开挖边缘用钢筋混凝土预制框架围护结
构围住，这个围护结构按照不同的地质情况有多种形式，如悬臂式护坡、
箱形结构等。
2.护坡：在基坑边缘进行护坡处理，以确保土方不会陷落到基坑内。
护坡可以采用不同的方案，如土工布护坡、钢筋混凝土墙护坡等。
3.土方支护：基坑开挖过程中，根据地质条件和基坑深度，采取不同
的土方支护方式。
常用的支护方式有挡墙支护、钢支撑支护、土钉墙支护等。
4.排水系统：在基坑开挖过程中，要及时排除地下水，以减少水压对
于土体的影响，保证基坑的稳定。
排水系统一般包括排水井、排水管道等。
5.监测系统：在基坑开挖和护壁过程中，要设置监测系统对基坑和支
护结构进行实时监测，以及时发现问题并采取相应措施。
监测系统可以包
括地下水位监测、支撑结构监测等。
此外，还可以考虑采用混凝土护壁桩、梁式护壁等。
但总体来说，深
基坑基坑护壁方案的设计需要根据具体的工程情况、地质条件、土体性质
等进行综合考虑和设计。
在进行深基坑基坑护壁方案设计时，需要充分考虑不同地质条件和现
场实际情况，确保护壁结构的稳定性和可靠性。
同时，施工人员还应具备
一定的专业知识和丰富的经验，以确保基坑施工顺利进行，达到预期的安
全目标。
常用的基础基坑(槽沟)开挖支护方式
常用的基础基坑（槽沟）开挖支护方式建筑工程CCX在建筑施工过程中，我们常用到的一些基础基坑沟槽支护结构很多，最常用的就是放坡开挖方式、挡板支护方式等等，也有一些质地情况、开挖深度、临边建筑物和构筑物来确定开挖和支护方式，即要保障施工安全顺利，也要保障临边建筑物、别人的人生安全和财产安全；就建筑过程中的各种情况，整理了一些施工支护方式，一共有11种，供建筑业朋友参考，和使用。
八种常见的基坑支护形式优劣分析基坑支护的目的与作用1.保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件。
2.保证基坑四周相邻建筑物和地下管线等设施在基坑支护和地下室施工期间不受损害，即坑壁土体的变形，包括地面和地下土体的垂直和水平位移要控制在允许范围内。
3.通过截水、降水、排水等措施，保证基坑工程施工作业面在地下水位以上。
基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
深基坑常见支护形式
毕业实习报告——学习、归纳深基坑常见支护形式土木081 王熙冬200811003338一、地下连续墙：利用各种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的沟槽，并在其内浇注适当的材料而形成一道具有防渗（水）、挡土和承重功能的连续的地下墙体。
分类1. 按成墙方式可分为：①桩排式；②槽板式；③组合式。
2. 按墙的用途可分为：①防渗墙；②临时挡土墙；③永久挡土（承重）墙；④作为基础用的地下连续墙。
3. 按墙体材料可分为：①钢筋混凝土墙；②塑性混凝土墙；③固化灰浆墙；④自硬泥浆墙；⑤预制墙；⑥泥浆槽墙（回填砾石、粘土和水泥三合土）；⑦后张预应力地下连续墙；⑧钢制地下连续墙。
4. 按开挖情况可分为：①地下连续墙（开挖）；②地下防渗墙（不开挖）。
适用范围地下连续墙施工震动小、噪声低，墙体刚度大，防渗性能好，对周围地基无扰动，可以组成具有很大承载力的任意多边形连续墙代替桩基础、沉井基础或沉箱基础。
对土壤的适应范围很广，在软弱的冲积层、中硬地层、密实的砂砾层以及岩石的地基中都可施工。
初期用于坝体防渗，水库地下截流，后发展为挡土墙、地下结构的一部分或全部。
房屋的深层地下室、地下停车场、地下街、地下铁道、地下仓库、矿井等均可应用。
主要用处1.水利水电、露天矿山和尾矿坝（池）和环保工程的防渗墙2. 建筑物地下室（基坑）3. 地下构筑物（如地下铁道、地下道路、地下停车场和地下街道、商店以及地下变电站等）4. 市政管沟和涵洞5. 盾构等工程的竖井6. 泵站、水池7. 码头、护案和干船坞8. 地下油库和仓库9. 各种深基础和桩基优点地下连续墙之所以能得到如此广泛的应用和其具有的优点是分不开的，地下连续墙具有以下一些优点：1.施工时振动小，噪音低，非常适于在城市施工。
2.墙体刚度大，用于基坑开挖时，可承受很大的土压力，极少发生地基沉降或塌方事故，已经成为深基坑支护工程中必不可少的挡土结构。
3.防渗性能好，由于墙体接头形式和施工方法的改进，使地下连续墙几乎不透水。

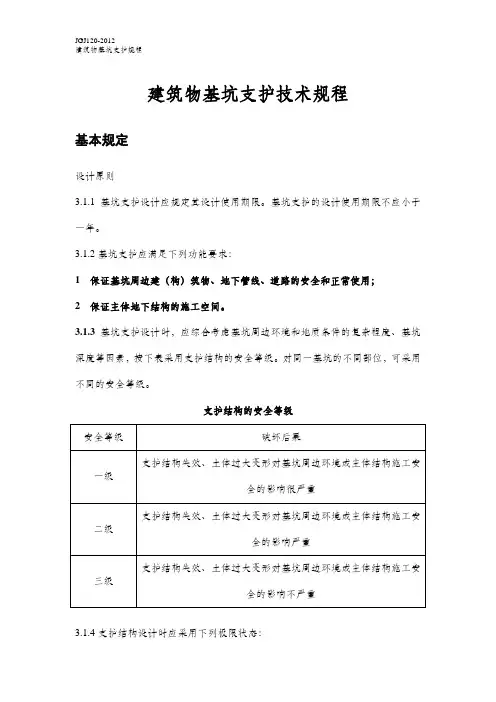

技术规范JGJ120-2012基坑支护
建筑物基坑支护技术规程基本规定设计原则3.1.1基坑支护设计应规定其设计使用期限。
基坑支护的设计使用期限不应小于一年。
3.1.2基坑支护应满足下列功能要求：1 保证基坑周边建（构）筑物、地下管线、道路的安全和正常使用；2 保证主体地下结构的施工空间。
3.1.3基坑支护设计时，应综合考虑基坑周边环境和地质条件的复杂程度、基坑深度等因素，按下表采用支护结构的安全等级。
对同一基坑的不同部位，可采用不同的安全等级。
支护结构的安全等级3.1.4支护结构设计时应采用下列极限状态：1承载能力极限状态1）支护结构构件或连接因超过材料强度而破坏，或因过度变形而不适于继续承受荷载，或出现压屈、局部失稳；2）支护结构和土体整体滑动；3）底坑因隆起而丧失稳定；4）对支挡式结构，挡土构件因坑底土体丧失嵌固能力而推移或倾覆；5）对锚拉式支挡结构或土钉墙，锚杆或土钉因土体丧失锚固能力而拨动；6）对重力式水泥土墙，墙体倾覆或滑移；7）对重力式水泥土墙、支挡式结构，其持力土层因丧失承载能力而破坏；8）地下水渗流引起的土体渗透破坏。
2正常使用极限状态1）造成基坑周边建（构）筑物、地下管线、道路等损坏或影响其正常使用的支护结构位移；2）因地下水位下降、地下水渗流或施工因素而造成基坑周边建（构）筑物、地下管线、道路等损坏或影响正常使用的土体变形；3）影响主体地下结构正常施工的支护结构位移；4）影响主体地下结构正常施工的地下水渗流。
3.1.5支护结构、基坑周边建筑物和地面沉降、地下水控制的计算和验算应采用下列设计表达式：1 承载能力极限状态1）支护结构构件或连接因超过材料强度或过度变形的承载能力极限状态设计，应符合下列要求：Ύ0S d≤R d式中：Ύ0——支护结构重要性系数S d——作用基本组合的效应（轴力、弯矩等）设计值；R d——结构构件的抗力设计值。
对临时性支护结构，作用基本组合的效应设计值应按下式确定：3.1.8基坑支护设计应按下列要求设定支护结构的水平位移控制值和基坑周边环境的沉降控制值：1 当基坑开挖影响范围内有建筑物时，支护结构水平位移控制值、建筑物的沉降控制值应按不影响其正常使用的要求确定，并应符合现行国家标准《建筑地基基础设计规范》GB50007中对地基变形允许值的规定；当基坑开挖影响范围内有地下管线、地下构筑物、道路时，支护结构水平位移控制值、地面沉降控制值应按步影响其正常使用的要求确定，并应符合现行相关标准对其允许变形的规定；2 当支护结构构件同时用作主体地下结构构件时，支护结构水平位移控制值不应大于主体结构对其变形的限值；3 当无本条第1款、第2款情况时，支护结构水平位移控制值应根据地区经验按工程的集体条件确定。
建筑深基坑工程施工安全技术
适用：地质条件差和复杂，基坑深度大，周边环境
要求较高的基坑。
2019/4/29
扬州大学岩土工程研究所
13
2019/4/29
扬州大学岩土工程研究所
14
5 、灌注桩排桩围护墙
优势：刚度大，是支护结构中较强的支护形式。
劣势：造价较高。
适用：地质条件差和复杂，基坑深度大，周边环境
扬州大学岩土工程研究所
21
2019/4/29
扬州大学岩土工程研究所
22
9、土层锚杆 土层锚杆是一种新型的受拉杆件，它的一端与支护结构等联 结，另一端锚固在土体中，将支护结构和其他结构所承受的 荷载（侧向的土压力、水压力以及水上浮力和风力带来的倾 覆力等）通过拉杆传递到处于稳定土层中的锚固体上，再由 锚固体将传来的荷载分散到周围稳定的土层中去。
的地区需采取隔水或降水措施；抗弯能力较弱，支 护刚度小,开挖后变形较大。
适用：多用于深度≤4m的较浅基坑或沟槽。
2019/4/29 扬州大学岩土工程研究所 17
2019/4/29
扬州大学岩土工程研究所
18
7、SMW工法 SMW工法亦称劲性水泥土搅拌桩法,即在水泥土桩内插入H型 钢等(多数为H型钢,亦有插入拉伸式钢板桩、钢管等) ,将承受 荷载与防渗挡水结合起来,使之成为同时具有受力与抗渗两种 功能的支护结构的围护墙。 优势：施工时基本无噪声,对周围环境影响小；结构强度可 靠，凡是适合应用水泥土搅拌桩的场合都可使用；挡水防渗 性能好,不必另设挡水帷幕；可以配合多道支撑应用于较深的 基坑；此工法在一定条件下可代替作为地下围护的地下连续 墙,在费用上如果能够采取一定施工措施成功回收H 型钢等受 拉材料，则大大低于地下连续墙,因而具有较大发展前景。 适用：可在粘性土、粉土、砂土、砂砾土等土层中应用。
4.2深基坑支护类型与设计计算
0.5Dmin 0.33Dmin 0.5Dmin 0.33Dmin
25.83Dmin 1.55Dmin
2
3
14.28Dmin 6.45Dmin
2
3
主动区力矩合计： 1.55Dmin3+25.83Dmin2+143.35Dmin+265.2 被动区力矩合计： 6.46Dmin3+14.28Dmin2
沿桩排方向取1m长度计算土压力计算见表2-9,表2-10
2.求反弯点位置 2.求反弯点位置
反弯点位置可以用桩前后土压力为零点近似确定： 35.489+5.403D1=57.288D1 解出：D1=0.68m
表2-10 被动土压力计算表
参数 c=0 φ=32 γ=17.6 Kp=3.255 O
Kp =1.804
2）等反力布置
算例： 算例：某工程基坑支护拟采用悬臂桩结构，主要参数
如图2-3(a)所示。试计算桩的设计长度，桩身最大弯矩 及所在位置。
土压力计算
主动土压力计算表
计算 深度 Z c=10 φ=20 A γ=19 Ka=0.49 =0.7 B C 0 0.45 6.0 0 8.55 114 20 28.55 134 9.8 14 65.66 14 14 14 -4.2 0 51.66 σz=γ·Z σz+q 2C· (σz+q)Ka
因为摩擦力作用方向，墙前墙体摩擦力向下。摩擦力阻止 土体滑动，被动土压力增大。 表4.2中当为混凝土板桩时，40度（3.0）；35度（2.6）；30 度（2.3）；25度（2.1）；20度（1.8）；15度（1.5）；10度 （1.2）。
土压力强度等于零的位置的计算。 t 所需实际板桩的入土深度为： = (1.1 − 1.2)t 0 (用等值梁法计算板桩是偏于安全的，实际 计算时将最大弯矩予以折减，根据丹麦 的研究成果折减系数为0.6-0.8，一般为 0.74。) 对支撑反力，则发现有不够的安全度，实 际设计时，将支撑反力加大35%， R=1.35R0 例4-1
深基坑支护结构优化设计
深基坑支护结构优化设计
支护结构经济性评价
支护结构经济性评价
▪ 支护结构经济性评价的重要性
1. 支护结构经济性评价是深基坑支护设计的重要环节，能够有 效降低工程成本，提高经济效益。 2. 通过经济性评价，可以对支护结构的材料、工艺、施工方法 等进行优化，从而达到降低成本、提高效率的目的。 3. 支护结构经济性评价还可以为决策者提供科学依据，帮助他 们做出最优的决策。
模糊逻辑优化设计
1. 模糊逻辑是一种处理不确定性信息的方法，它通过定义模糊集和模糊规则，使得系统能够处理不 精确的数据和知识。 2. 在深基坑支护结构优化设计中，可以利用模糊逻辑来处理设计参数的不确定性和复杂性，从而得 到更优的设计方案。 3. 模糊逻辑已经成为一种重要的优化工具，在土木工程等领域得到了广泛应用。
感谢聆听
深基坑支护结构设计原则
▪ 深基坑支护结构设计原则
1. 安全性：深基坑支护结构设计应确保施工过程中的安全，防止坍塌、滑坡等事故 的发生。 2. 稳定性：深基坑支护结构设计应保证其在各种工况下的稳定性，包括地下水位变 化、地震等。 3. 经济性：深基坑支护结构设计应考虑经济因素，尽可能降低施工成本，提高经济 效益。 4. 环保性：深基坑支护结构设计应考虑环保因素，尽可能减少对周围环境的影响。 5. 可施工性：深基坑支护结构设计应考虑施工条件，尽可能简化施工流程，提高施 工效率。 6. 可维护性：深基坑支护结构设计应考虑后期维护，尽可能降低维护成本，提高维 护效率。
深基坑支护结构优化设计
支护结构类型及其特点
支护结构类型及其特点
▪ 支撑结构类型
1. 土钉墙：采用钢筋混凝土或钢支撑与土体共同作用，具有施 工速度快、经济性好等优点。 2. 钢支撑：采用钢制支撑结构，具有承载能力强、稳定性好等 优点。 3. 混凝土支撑：采用混凝土支撑结构，具有承载能力强、稳定 性好等优点。 4. 混凝土防渗墙：采用混凝土防渗墙，具有防渗效果好、稳定 性好等优点。 5. 地下连续墙：采用地下连续墙，具有承载能力强、稳定性好 等优点。 6. 钢筋混凝土支撑：采用钢筋混凝土支撑结构，具有承载能力 强、稳定性好等优点。
11种基坑支护的方式
八种常见的基坑支护形式优劣分析基坑支护的目的与作用1.保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件。
2.保证基坑四周相邻建筑物和地下管线等设施在基坑支护和地下室施工期间不受损害，即坑壁土体的变形，包括地面和地下土体的垂直和水平位移要控制在允许范围内。
3.通过截水、降水、排水等措施，保证基坑工程施工作业面在地下水位以上。
基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：施工空间较小的工程。
4.槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
槽钢长6～8m ,型号由计算确定。
优势:耐久性良好,二次利用率高；施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。
基坑支护结构的类型和选型
基坑支护结构的类型和选型1 支护结构的类型和组成支护结构（包括围护墙和支撑）按其工作机理和围护墙的形式分为下列几种类型：水泥土挡墙式，依靠其本身自重和刚度保护坑壁，一般不设支撑，特殊情况下经采取措施后亦可局部加设支撑。
排桩与板墙式，通常由围护墙、支撑（或土层锚杆）及防渗帷幕等组成。
土钉墙由密集的土钉群、被加固的原位土体、喷射的混凝土面层等组成。
现将常用的几种支护结构介绍如下。
2 支护结构的选型1．围护墙选型（1）深层搅拌水泥土桩墙深层搅拌水泥土桩墙围护墙是用深层搅拌机就地将土和输入的水泥浆强制搅拌，形成连续搭接的水泥土柱状加固体挡墙（图1）。
图1 水泥土围护墙（a）砂土及碎石土；（b）粘性土及粉土水泥土加固体的渗透系数不大于10-7cm/s，能止水防渗，因此这种围护墙属重力式挡墙，利用其本身重量和刚度进行挡土和防渗，具有双重作用。
水泥土围护墙截面呈格栅形，相邻桩搭接长宽不小于200mm，截面置换率对淤泥不宜小于0.8，淤泥质土不宜小于0.7，一般粘性土、粘土及砂土不宜小于0.6。
格栅长度比不宜大于2。
墙体宽度b和插入深度h d，根据坑深、土层分布及其物理力学性能、周围环境情况、地面荷载等计算确定。
在软土地区当基坑开挖深度h≤5m时，可按经验取b＝（0.6~0.8）h，h d＝（0.8~1.2）h。
基坑深度一般不应超过7m，此种情况下较经济。
墙体宽度以500mm进位，即b＝2.7m、3.2m、3.7m、4.2m等。
插入深度前后排可稍有不同。
水泥土加固体的强度取决于水泥掺入比（水泥重量与加固土体重量的比值），围护墙常用的水泥掺入比为12%~14%。
常用的水泥品种是强度等级为32.5的普通硅酸盐水泥。
水泥土围护墙的强度以龄期1个月的无侧限抗压强度q u为标准，应不低于0.8MPa。
水泥土围护墙未达到设计强度前不得开挖基坑。
如为改善水泥土的性能和提高早期强度，可掺加木钙、三乙醇胺、氯化钙、碳酸钠等。
水泥土的施工质量对围护墙性能有较大影响。
11种基坑支护方式
八种常见的基坑支护形式优劣分析基坑支护的目的与作用1.保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件。
2.保证基坑四周相邻建筑物和地下管线等设施在基坑支护和地下室施工期间不受损害，即坑壁土体的变形，包括地面和地下土体的垂直和水平位移要控制在允许范围内。
3.通过截水、降水、排水等措施，保证基坑工程施工作业面在地下水位以上。
基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：施工空间较小的工程。
4.槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
槽钢长6～8m ,型号由计算确定。
优势:耐久性良好,二次利用率高；施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。
深基坑支护结构的类型
深基坑支护结构的类型
- 灌注桩排桩支护：由排列整齐的灌注桩组成，结构中包含钢材受剪切力。
- 板桩围护墙：由钢板桩组成的围护墙，具有较强的抗弯和抗剪能力。
- 咬合桩围护墙：由相邻的灌注桩相互咬合排列而成，具有较好的止水效果。
- 型钢水泥土搅拌墙：由水泥土搅拌桩和型钢组成的围护墙，具有较好的抗压和抗弯能力。
- 地下连续墙：由地下连续的钢筋混凝土墙体组成，具有较好的抗渗和承重能力。
- 水泥土重力式围护墙：由水泥土搅拌桩组成的重力式围护墙，具有较好的挡土和止水效果。
- 土钉墙：由土钉和面板组成的支护结构，具有较好的挡土和加固效果。
不同的深基坑支护结构类型具有不同的特点和适用条件，在选择支护结构时，需要根据工程的具体情况进行综合考虑。
基坑支护的8种类型,10大施工要求
导读：基坑支护保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，是土方开挖和地下室施工的必要条件。
一、基坑支护的目的与作用1.保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件。
2.保证基坑四周相邻建筑物和地下管线等设施在基坑支护和地下室施工期间不受损害。
即坑壁土体的变形，包括地面和地下土体的垂直和水平位移要控制在允许范围内。
3.通过截水、降水、排水等措施，保证基坑工程施工作业面在地下水位以上。
二、基坑安全等级划分及常见支护形式（一）基坑工程安全等级划分根据支护结构及周边环境对变形的适应能力和基坑工程对周边环境可能造成的危害程度，基坑工程划分为三个安全等级。
即一级、二级和三级深基坑工程，其对应的重要性系数分别取1.1、1.0、0.9。
一级★周边环境条件很复杂★破坏后果很严重★基坑深度大于12m★工程地质条件复杂★地下水水位很高、条件复杂、对施工影响严重二级★周边环境条件较复杂★破坏后果严重★基坑深度小于等于12m，大于6m★工程地质条件较复杂★地下水水位较高、条件较复杂、对施工影响较严重三级★周边环境条件简单★破坏后果不严重★基坑深度小于等于6m★工程地质条件简单★地下水水位低、条件简单、对施工影响轻微不同基坑支护技术的适用范围（二）常见支护形式1.钢板桩这种建筑施工技术是一种相对比较简单的支护的设计方法，而且投资比较低。
这种设计方法通常用于软地层。
2.地下连续墙这种墙体结构的设计能够有效地提高整个建筑的刚度，提高整个建筑的防渗性。
此结构通常情况下，用于软粘土及沙土等各种地质结构比较复杂的施工环境中。
3.柱列式的灌注桩的排桩支护这种支护技术的设计方式主要分为疏排设计和密排设计两种形式。
这种支护的设计在桩顶的设计过程中一定要注意浇注相对比较大的截面的钢筋，并且一定要确保混凝土梁帽连接的可靠性。
为了防止地下水及其杂质在空隙内流入深基坑内，在建筑过程中应该使用高压注浆的操作方法。
深基坑常见支护形式
5. 盾构等工程的竖井6. 泵站、水池7. 码头、护案和干船坞8. 地下油库和仓库9. 各种深基础和桩基 优点地下连续墙之所以能得到如此广泛的应用和其具有的优点是分不开的,具有以下一些优点：1. 施工时振动小，噪音低，非常适于在城市施工。
2. 墙体刚度大，用于基坑开挖时，可承受很大的土压力，极少发生故，已经成为深基坑支护工程中必不可少的挡土结构。
毕业实习报告学习、归纳深基坑常见支护形式土木 081 王熙冬 200811003338一、地下连续墙：利用各种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的沟槽, 并在其内浇注适当的材料而形成一道具有防渗（水） 、挡土和承重功能的连续的地下墙体。
分类 1. 按成墙方式可分为: 2. 按墙的用途可分为： 用的地下连续墙。
3. 按墙体材料可分为： 桩排式；②槽板式；③组合式。
防渗墙；②临时挡土墙；③永久挡土（承重）墙；④作为基础 钢筋混凝土墙；② 塑性混凝土墙；③ 固化灰浆墙；④自硬泥浆 ;⑦后张预应力地下连续墙；⑧ 墙；⑤预制墙；⑥泥浆槽墙（回填砾石、粘土和水泥三合土） 钢制地下连续墙。
4. 按开挖情况可分为：① 地下连续墙（开挖）；②地下防渗墙（不开挖）。
适用范围 地下连续墙施工震动小、噪声低，墙体刚度大，防渗性能好，对周围地基无扰动，可以 组成具有很大承载力的任意多边形连续墙代替桩基础、 沉井基础或沉箱基础。
对土壤的适应 范围很广，在软弱的冲积层、中硬地层、 密实的砂砾层以及岩石的地基中都可施工。
初期用 于坝体防渗，水库地下截流，后发展为挡土墙、地下结构的一部分或全部。
室、地下停车场、地下街、地下铁道、地下仓库、矿井等均可应用。
房屋的深层地下 主要用处1.水利水电、露天矿山和尾矿坝（池）和环保工程的防渗墙 建筑物地下室（基坑） 地下构筑物（如地下铁道、地下道路、地下停车场和地下街道、商店以及地下变电2.3. 站等）4. 市政管沟和涵洞地下连续墙地基沉降或塌方事3. 防渗性能好，由于墙体接头形式和施工方法的改进，使地下连续墙几乎不透水。
基坑支护的几种类型及其特点和适用范围
基坑支护的几种类型及其特点和适用范围我国大量的深基坑工程始于20世纪80年代由于城市高层建筑的迅速发展地下停车场、高层建筑埋深、人防等各种需要高层建筑需要建设一定的地下室。
近几年由于城市地铁工程的迅速发展地铁车站、局部区间明挖等也涉及大量的基坑工程在双线交叉的地铁车站基坑深达20-30m。
水利、电力也存在着地下厂房、地下泵房的基坑开挖问题。
无论是高层建筑还是地铁的深基坑工程由于都是在城市中进行开挖基坑周围通常存在交通要道、已建建筑或管线等各种构筑物这就涉及到基坑开挖的一个很重要内容要保护其周边构筑物的安全使用。
而一般的基坑支护大多又是临时结构、投资太大也易造成浪费但支护结构不安全又势必会造成工程事故。
因此如何安全、合理地选择合适的支护结构并根据基坑工程的特点进行科学的设计是基坑工程要解决的主要内容。
以下简单介绍当前基坑工程中常见的支护结构类型及不同地基土条件下的基坑工程支护结构选型原则。
1 基坑支护的类型及其特点和适用范围1.1 放坡开挖适用于周围场地开阔周围无重要建筑物只要求稳定位移控制五严格要求价钱最便宜回填土方较大。
1.2 深层搅拌水泥土围护墙深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
水泥土围护墙优点:由于一般坑内无支撑,便于机械化快速挖土; 具有挡土、止水的双重功能;一般情况下较经济;施工中无振动、无噪音、污染少、挤土轻微, 因此在闹市区内施工更显出优越性。
水泥土围护墙的缺点:首先是位移相对较大,尤其在基坑长度大时,为此可采取中间加墩、起拱等措施以限制过大的位移;其次是厚度较大,只有在红线位置和周围环境允许时才能采用,而且在水泥土搅拌桩施工时要注意防止影响周围环境。
1.3 高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
高压旋喷桩的施工费用要高于深层搅拌水泥土桩,但其施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪音也较低,不会对周围建筑物带来振动的影响和产生噪音等公害,它可用于空间较小处,但施工中有大量泥浆排出, 容易引起污染。
深基坑支护施工方案(5)
深基坑支护施工方案(5)深基坑工程是城市建设中常见的一项工程，通常用于地下车库、地铁站等建筑物的施工。
深基坑在执行过程中，需要进行支护工作以确保施工过程中的安全性和稳定性。
本文将针对深基坑支护施工方案进行探讨。
1. 地质勘察与分析在进行深基坑支护工程前，必须对场地的地质情况进行详细勘察与分析。
在得到相关数据后，需结合设计要求及技术要求，确定支护设施的类型和施工方案。
2. 支护结构设计根据地质勘察的结果，制定适当的支护结构设计方案。
支护结构主要包括土方支撑结构和混凝土支撑结构，根据实际情况选择合适的支护方式。
3. 施工工艺流程3.1 地面支撑首先进行地面支撑，根据设计要求采用合适的支撑方式。
常见的地面支撑方式包括预应力锚杆支护、钢支撑支护等。
3.2 桩基施工根据设计方案进行桩基施工，确保桩基的合理布置和质量。
3.3 基坑开挖进行基坑开挖时，要采取合理的开挖方式，确保基坑开挖过程中的安全性和稳定性。
3.4 支护结构施工根据设计方案进行支护结构施工，保证支护结构的稳定性和承载能力。
4. 施工中的风险控制在深基坑支护施工过程中，存在各种风险，如地质灾害、施工安全事故等。
必须严格按照设计方案执行，配合相关监测设备对施工过程进行实时监控，及时发现并处理潜在的安全隐患。
5. 施工质量验收在支护工程完成后，需要进行施工质量验收。
验收内容包括支护结构的稳定性、承载能力等方面，确保支护工程的质量符合相关标准要求。
通过以上深基坑支护施工方案的介绍，可以看出在进行深基坑支护施工时，地质勘察、支护结构设计、施工工艺流程、风险控制以及施工质量验收等环节都至关重要，只有严格按照规范要求进行施工，才能确保支护工程的安全、稳定和质量。
[国企]专家论证!危大工程深基坑、高边坡常见支护结构形式及施工监测
![[国企]专家论证!危大工程深基坑、高边坡常见支护结构形式及施工监测](https://img.taocdn.com/s3/m/93ffa93db42acfc789eb172ded630b1c59ee9b24.png)
悬臂式挡墙
边坡工程
桩板式挡墙：适用于开挖土石方可能危及相邻建筑物或环境安全
支
护
的边坡、填方边坡支档以及工程滑坡治理。按结构形式分为悬臂式桩
结
构
板挡墙、锚拉式桩板挡墙，挡板可采用现浇板或预制板。桩嵌固段土
常
用 形
质较差时不宜采用，当对挡墙变形要求较高时宜采用锚拉式桩板挡墙。
式
——
桩
悬臂式桩板挡墙高度不宜超过12m，锚拉式桩板挡墙高度不宜超
边坡工程
2 专家论证
《建筑边坡工程技术规范》GB50330-2013第3.1.12条规定，下列边坡 工程的设计及施工应进行专门论证：
➢ 高度超过本规范适用范围的边坡工程（土质边坡高度大于15m、 岩质边坡高度大于30m）； ➢ 地质和环境条件复杂、稳定性极差的一级边坡工程； ➢ 边坡塌滑区有重要建（构）筑物、稳定性较差的边坡工程； ➢ 采用新结构、新技术的一、二级边坡工程。
边坡工程
特点是不利于控制边坡变形，土方开
支 护
挖后边坡稳定较差时不应采用。采用重力
结
式挡墙时，土质边坡高度不宜大于10m，
构 常
岩质边坡高度不宜大于12m。
用
形
式
重力式挡墙材料可使用浆砌块石、条
——
石、毛石混凝土或素混凝土。施工前应预
重
先设置好排水系统，保持边坡和基坑坡面
力 式
干燥。基坑开挖后，基坑内不应积水，并
护 结
当地质条件良好、土质均匀且无地下水，其放坡的坡度系数应根据当
构
地施工பைடு நூலகம்验确定，无经验时可按下表确定：
常
用
自然放坡的坡率允许值
形
式
坡率允许值（高宽比）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深基坑支护结构类型及其与适用范围深基坑必须进行支护设计。
根据不同的基坑深度、地质、环境与荷载情况采用不同的支护结构。
常见的深基坑支护结构类型及其适用范围为:⑴深层搅拌桩支护[1]。
它是利用水泥、石灰等材料作为固化剂通过深层搅拌机械, 将软土和固化剂( 浆液或粉体) 强制搅拌, 利用固化剂和软土之间所产生的一系列物理化学反应, 使软土硬结成具有整体性、水稳定性和一定强度的桩体( 水泥土搅拌桩) , 利用搅拌桩作为基坑的支护结构。
水泥搅拌桩适宜于各种成因的饱和粘性土, 包括淤泥、淤泥质土、粘土和粉质粘土等, 加固深度可从数米至50～60 米。
由于其抗拉强度远小于抗压强度, 故常适用于基坑深度不大( 5～7 米) 、可采用重力式挡墙结构形式的基坑。
这种支护结构防水性能好,可不设支撑, 基坑能在开敞的条件下开挖, 具有较好的经济效益。
⑵排桩支护。
排桩包括钢板桩、钢筋混凝土板桩及钻孔灌注桩、人工挖孔桩等, 其支护形式包括:①柱列式排桩支护: 当边坡土质较好、地下水位较低时, 可利用土拱作用, 以稀疏的钻孔灌注桩或挖孔桩作为支护结构;②连续排桩支护: 在软土中常不能形成土拱, 支护桩应连续密排, 并在桩间做树根桩或注浆防水; 也可以采用钢板桩、钢筋混凝土板桩密排。
③组合式排桩支护: 在地下水位较高的软土地区, 可采用钻孔灌注桩排桩与水泥搅拌桩防渗墙组合的形式。
对于开挖深度小于6 米的基坑,在无法采用重力式深层搅拌桩的情况下, 可采用600mm 密排钻孔桩, 桩后用树根桩防护, 也可采用打入预制混凝土板桩或钢板桩, 板桩后注浆或加搅拌桩防渗, 顶部设圈梁和支撑; 对于开挖深度为6～10 米的基坑, 常采用800～1000mm 的钻孔桩, 后面加深层搅拌桩或注浆防水, 并设置2～3 道支撑; 对于开挖深度大于10 米的基坑,可采用地下连续墙加支撑的方法, 也可采用800～1000mm 大直径钻孔桩加深层搅拌桩防水, 设置多道支撑。
⑶地下连续墙支护[2]。
当在软土层中基坑开挖深度大于10 米、周围相邻建筑或地下管线对沉降与位移要求较高时常采用地下连续墙作基坑的支护结构。
地下连续墙具有如下优点:①墙体刚度大、整体性好, 因而结构和地基变形较小, 可用于超深的支护结构;②适用于各种地质条件。
特别是遇到砂卵石地层或要求进入风化岩层时, 钢板桩难于施工, 可采用地下连续墙支护;③可减少工程施工时对环境的影响。
但是造价高、对废浆液难于处理。
⑷土钉墙支护。
土钉墙支护是在基坑开挖过程中将较密的细长杆件钉置于原位土体中, 并在坡面上喷射钢筋网混凝土面层。
通过土钉、土体和喷射混凝土面层的共同工作, 形成复合土体。
利用复合土体的自稳达到支护目的。
土钉墙支护必须自始至终做到施工及现场监测相结合, 根据施工中出现的情况和监测数据, 及时反馈修改设计, 并指导下一步施工。
常用于开挖深度不大、周围相邻建筑或地下管线对沉降与位移要求不高的基坑支护, 具有施工快捷简便、经济可靠的特点, 得到广泛的应用第二部分：高支模高大模板：是指水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑系统。
（一）事前监理控制要点与方法：1.高支撑模板系统是指高于或等于4.5m的模板及其支撑系统。
2.高支撑模板系统应采用钢支撑作立柱，不得使用竹木作立柱，不得使用严重锈蚀、变形、断裂、脱焊、螺栓松动的钢支撑材料搭设支撑。
3.高支撑模板系统的钢支撑的设计应符合现行国家标准《钢结构设计规范》。
4.建设工程高支撑模板系统施工前应由施工单位编制专项技术方案。
技术方案必须经企业的技术和安全负责人审批、签字并加盖企业技术和安全部门的公章；技术方案报送监理公司，监理工程师审核批准后才能实施方案。
水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑系统，必须由有资格的评审机构组织不少于5人的专家组进行专项安全论证审查。
论证评审报告由评审机构出具，参与评审的专家签名并加盖评审机构公章。
5.高支撑模板系统的技术方案应包括模板及其支撑系统的设计，搭设与拆除，混凝土浇筑方法和浇筑过程观测及安全控制要求等方面内容。
6.高支撑模板系统技术方案的编写应根据国家和行业的有关规定、标准和规定，结合工程和企业的实际情况进行，并应遵循以下原则：⑴技术方案应有计算书，计算书应包括施工荷载计算，模板及其支撑系统的强度、刚度、稳定性、抗倾覆等方面的验算，支承层承载的验算。
⑵模板及支撑的设计应考虑下列各项荷载：①模板及其支架自重；②新浇筑混凝土自重；③钢筋自重；④施工人员及施工设备荷载；⑤泵送混凝土产生的施工荷载。
⑶对已重复使用多次的模板，支撑材料，应作必要的强度测试，技术方案应以材料强度实测值作为计算依据。
⑷技术方案应有支撑平面布置图，模板及其支撑的立面图和剖面图，节点大样等施工图。
⑸高支撑模板立柱4.5m以下部分，应设置不少于两道的纵横水平拉杆；立柱4.5m以上部分每增高1.5m应相应加设一道水平拉杆。
剪刀撑应纵横设置，且不少于两道，其间距不得超过6.5m；支撑主梁的立柱必须设置剪刀撑。
⑹对于特殊的工程结构，当模板面非水平面或施工荷载不均衡时，应按整体稳定性和抗倾覆能力计算确定水平拉杆、剪刀撑的设置。
⑺由于佛山市可能有台风，还应验算模板及其支架在自重和风荷载作用下的抗倾覆稳定性。
（二）事中监理控制要点与方法：1.施工单位应明确高支撑模板系统施工现场安全责任人，负责施工过程的安全管理工作。
施工现场安全责任人应在高支模搭设、拆除和混凝土浇筑前向作业人员进行质量、安全、技术交底，并将书面交底记录交监理公司备案。
2.高支撑模板系统施工应按经审批的技术方案进行，技术方案未经原审批部门同意，任何人不得修改变更。
3.支模立柱基础必须坚固，按设计计算要求严格控制支架沉降量。
支架的压缩变形值或弹性挠度，不得超过相应的结构计算跨度的1/1000。
立柱的支承面是泥土地面时，应采取排水措施，并应在平整、夯实后加设满足承载力要求的垫块支承立柱。
4.支模分段或整体搭设安装完毕，经企业技术和安全负责人或其书面委托人主持分段或整体检查合格，报监理公司验收合格后方能进行钢筋安装。
5.高支撑模板系统施工现场应搭设工作梯，作业人员不得从支撑系统爬上爬下。
6.支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。
7. 混凝土浇筑时，施工单位应派安全员专职观察模板及其支撑系统的变形情况，发现异常现象时应立即暂停施工，迅速疏散人员，待排除险情并经施工单位安全责任人检查，报监理公司同意后方可复工。
8.监理公司应指派监理工程师对高支撑模板系统施工技术方案的实施和各安全措施的落实情况进行抽查，发现问题应及时发出监理通知，通知施工单位限期整改；施工单位整改完毕后，将整改情况书面报送监理公司备案。
9.对出现下列情况之一者，监理工程师应责令施工单位停工整改，复检合格后方可继续施工：⑴施工单位未编制高支撑模板技术方案或将未经审批的技术方案交付现场施工。
⑵高支撑模板施工存在重大安全隐患。
（三）事后监理控制要点与方法：1.浇筑砼时要派有经验、责任心强的木工随浇筑进度检查支顶、模板。
如有意外情况及时采取有效措施补救。
该项工作要坚持到砼终凝后才能结束。
2.楼面施工人员要严格控制按施工方案浇筑砼，尤其需分层浇筑的必须分层浇筑。
浇筑后，观察表面是否有下沉现象，该工作要坚持到砼终凝后，如有必要及时补支顶。
3.砼泵立管不能和支撑与模板有任何接触。
】悔过书敬爱的张媛小姐：在这火辣辣的炎夏，炽热的太阳烧烤这大地，清脆的绿叶也变得暗黄了；狗仔们也懒的出来散步了，只会呆呆地趴在阴凉处吐着舌头；更不用说生活在这片土地上的年青小伙子了……所以在这种焦躁的环境下，我有那种想牵你手的想法是正常的。
是可以原谅的！2012年7月24日晚7点38分25秒时，当看到你白皙纤细的小手时，和俊俏可爱的小脸蛋，道德败坏的我突然萌动了一个不雅的流氓的思想----牵你的手。
但我还是用我坚强的意志力和明确的理智扼杀了这个懵懂的思想，避免了大祸的产生。
虽然想了一下，但是没有付出什么行动，所以希望张媛小姐给予宽容和原谅，正所谓两个人交往就是需要宽容的心和信任。
更何况这是你魅力的体现，若我真的没有那种想法，说不更悲哀吗，所以你要分两面看，虽然我们才见过两面，但是爱和喜欢是无法用时间和见面次数来解释的，虽然你我生活在封建思想比较严重的中国大地，不相信西方资本主义社会的一见钟情，但是最起码有一份的好感吧，而且我一直看的是西方的大片，忍受西方单刀直入的资本主义思想毒害了好多年，多少耳闻目染了一些，以至于自己也潜移默化的产生了不好的思想。
这些是我从根源找到原因，以后我要接受社会主义封建思想的教育，好好学习马克思列宁主义、毛泽东思想、邓小平理论和江泽民的三个代表，对了，还有孔夫子的仁义......争取做个改造好的青年，来赢取张媛小姐的芳心。
以后我将尽量做到以下几点：1、不再观看外国大片，以免受到不好的影响；2、不再看你的白皙的小手和俊俏的脸庞，以免受到诱惑；3、若万一产生什么不好的思想，必须及时扼杀在襁褓之中，并时候写深刻的检讨书，在张媛小姐的面前宣读悔过。
4、从今以后老老实实做人，不耍流氓，不产生道德败坏的思想，只管一心付出，不求任何回报，也不想占任何便宜，吃任何豆腐。
此致敬礼罪恶的人：。
