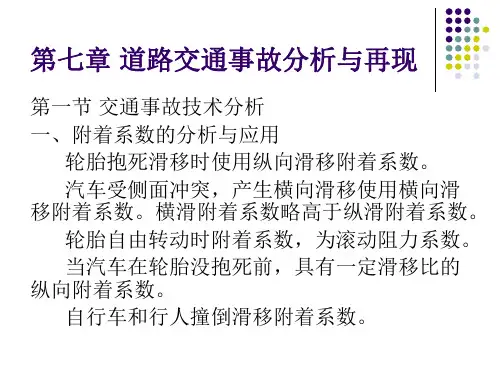

第7章 道路交通事故分析与再现

8
第2节 道路交通事故分析的理论基础
事故车辆行驶速度分析方法 事故车辆车速分析就是利用车辆的制动印迹、碰撞散落物 体以及碰撞力学原理，对制动车速、碰撞车速等进行推 算，是交通事故技术分析的基础。 U制动车速——开始制动那一刻的车速 U碰撞车速——碰撞瞬间的车速 U有碰撞的制动车速
《交通安全工程》精品课程 第7章 道路交通事故分析与再现


《交通安全工程》精品课程 第7章 道路交通事故分析与再现
7
第1节 概述
五、道路交通事故仿真 ¾ 视频1
¾
视频2
前处理：绘制事故现场图并将各种参数数据输入计算机 ¾ 事故再现：利用模型的分析计算进行运动学和动力学再 现 ¾ 后处理：通过图示和动画仿真等给出最终的分析结果
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
16
第2节 道路交通事故分析的理论基础
路面上碰撞位置分析方法
¾ 根据肇事车制动拖印的转折点确定。 ¾ 根据散落物的位置确定。 ¾ 根据肇事车停止位置、摩托车停止位置、自行车停
止位置及人体位置等反推碰撞位置。 ¾ 根据碰撞前两车的行驶方向推定
山东省精品课程
交通安全工程
Traffic Safety Engineering
汽车与交通学院 交通工程主干课程精品课程群 主讲：陈秀锋
1
第7章 道路交通事故分析与再现
本章内容：
第１节 第２节 概述 道路交通事故分析的理论基础 第３节 典型汽车碰撞事故再现模型构建及分析 第 4 节 道路交通事故案例分析 复习思考题
9
1. 根据制动印迹长度推算制动车速
制动车速：制动（轮胎滑行）那一刻的车速 制动过程：车速由制动车速变为零 制动距离：从制动生效到完全停止的距离，制动印迹，黑色的条 状痕迹 计算原理：在制动力和道路纵坡的共同作用下，车辆停止的过程 即车辆动能变为零的过程，由功能原理计算得
v= V , g = 9.81 3.6
1 2 竖直方向： H = gt 2 水平方向： L = vct
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
11
2. 借助抛落物体推算碰撞车速
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
12
3. 根据侧滑轨迹估算制动初车速
道路外侧不设超高时车辆侧滑的临界速度
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
20
3. 碰撞过程中可将汽车当作刚体处理
D在碰撞过程中，汽车的损坏仅限于相撞部位，而其它大 部分仍然完好，故可将汽车视为刚体。 D将汽车作为刚体处理，可简化分析和计算。
4.两辆同型号汽车以相同速度正面相撞与其中一辆汽
车对坚固墙壁的相撞等价
D停在原位置 D根据第三条假设得出：两个完全相同的钢球，以相同的 运动速度正面相撞，在相撞位置停下来
重点：
道路交通事故分析的理论基础、事故再现模型构建
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
2
第7章 道路交通事故分析与再现

道路交通事故分析与再现是以事故现场的 车辆损害情况、停止状态、人员伤害情况 和各种形式的痕迹等为依据，应用数学、 力学和工程学原理，对事故发生的全部经 过作出推断的过程，属定量分析方法。
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
21
5.汽车碰撞时的减速度(或加速度)是造成车内 人员伤亡的主要原因
D汽车在发生碰撞时，车速会发生急剧改变，这称为第一次 碰撞； D由于车速急剧改变，车内乘员在惯性力作用下，将与车内 结构物发生剧烈碰撞，并因此而受伤，这称为第二次碰撞。 D汽车在第一次碰撞的加(减)速度越大，车内乘员第二次碰 撞的加(减)速度也越大，成员的伤害也越严重。

②
¾
单车事故
单车斜向碰撞路边护栏 采用切向摩擦系数
切向摩擦系数与普通摩擦系数不同：普通摩擦系数在摩擦力达到最大 时才有，否则无；切向摩擦系数则一直有，在切向冲力达到达到摩擦 力最大值时，就是普通的摩擦系数，在没有达到摩擦力最大时，也有 摩擦系数，小于普通摩擦系数 例如，普通摩擦系数为0.5时，对应临界入射角
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
22
第2节 道路交通事故分析的理论基础
道路交通事故力学分析方法
z
道路交通事故分析中常用的力学方法：Fra bibliotek¾ ¾ ¾
运动学及几何方法 动力学的动量方法（动量守恒定律及动量矩定理） 动力学的能量方法（能量守恒定律）
《交通安全工程》精品课程 第7章 道路交通事故分析与再现


单车事故
单车正向碰撞固定障壁 ② 根据塑性变形的经验公式估计碰撞前速度（塑性变形量x 与碰撞速度存在线性比例关系）： 当轿车正面碰撞固定壁时：
当轿车头部碰撞树、杆、柱等固定物时：
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
25
第3节 典型汽车碰撞事故再现模型构建及分析
单车事故 单车斜向碰撞路边护栏 ① 采用法向弹性恢复系数k：碰撞后速度的法向分量与碰撞 前速度的法向分量之比就是法向弹性恢复系数k。
也叫直线碰撞，碰撞前后两车质心始终保持在同一直
线上。 只要一个坐标轴就能描述两车的碰撞过程 一定是对心碰撞，而不是偏心碰撞 一定与碰撞面正交，而不是斜交 包含两车正面碰撞和追尾碰撞
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
31
第3节 典型汽车碰撞事故再现模型构建及分析
ϕGk
mgi
mg
由汽车制动距离的计算公式同样可以推导得到
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
10
2. 借助抛落物体推算碰撞车速
碰撞车速：车辆碰撞瞬间的车速 碰撞过程：车俩停止，惯性车上的物体被抛出 破落物的运动过程：水平以碰撞速度做运动，竖直做 自由落体运动 计算原理：测出抛落物运动的水平和竖直距离
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
3
第1节 概述
一、道路交通事故分析的目的和意义 ¾ 分析事故发生原因 ¾ 找出事故的重点或典型类型和形态 ¾ 提出改进道路交通安全管理、汽车安全设计、
道路交通安全设施等措施
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
4
第1节 概述
一维碰撞事故 一维正面碰撞 ¾ 用弹性恢复系数正推碰撞后速度（反推碰撞前速度）

《交通安全工程》精品课程 第7章 道路交通事故分析与再现
32
第3节 典型汽车碰撞事故再现模型构建及分析
一维碰撞事故 一维正面碰撞 ¾ 用弹性恢复系数正推碰撞后速度（反推碰撞前速度）

《交通安全工程》精品课程 第7章 道路交通事故分析与再现
13
3. 根据侧滑轨迹估算制动初车速
测量侧翻时的临界速度
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
14
3. 根据侧滑轨迹估算制动初车速
道路外侧设超高时侧滑与侧翻的临界速度
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
15
4. 有碰撞的制动车速推算
车辆制动过程中发生了碰撞，车速变为零经历了两个过 程：制动过程和碰撞过程 制动过程：车速由制动车速降到碰撞车速 碰撞过程：车速由碰撞车速变为零，即碰撞后不再运 动、 与无碰撞时车速的区别：制动后的车速不为零，由制动 过程消耗的动能的计算公式不同
23
第3节 典型汽车碰撞事故再现模型构建及分析

①
单车事故
单车正向碰撞固定障壁 运用弹性恢复系数k，由碰撞后速度反推碰撞前速度：
D弹性恢复系数k一般为0.1～0.3，塑性变形越大，k越小 ，甚至k－>0。当k很小时，计算结果很不稳定
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
24
第3节 典型汽车碰撞事故再现模型构建及分析


二、交通事故分析的内容

事前因素：轨迹、速度、方向、接触点 事后因素：车辆、部件、人员的停止点 事故过程分析、碰撞点确定、 碰撞形态分析、事故现场分析。 几何学、运动学、动力学模型的计算 仿真实验、现场试验
5


交通事故分析的方法

《交通安全工程》精品课程 第7章 道路交通事故分析与再现
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
19
2.汽车碰撞接近塑性碰撞
D用以区别物体是弹性碰撞还是塑性碰撞的参数叫恢复系数。 D恢复系数表示为两个相互碰撞的物体碰撞前后相对速度的比值 D弹性碰撞的恢复系数为1，塑性碰撞恢复系数为0
D当汽车以较低的速度互撞或撞刚性固定物时，恢复系数e较 大，接近于弹性碰撞； D当汽车以较高的速度碰撞时，恢复系数e趋向于零，接近于 塑性碰撞。 D在实际的交通事故中，车辆的速度均较高，故可认为汽车碰 撞近似于塑性碰撞。
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
18
1.碰撞事故有三个不同且连续进行的过程构成
第一个过程是碰撞前驾驶员的操作过程，因驾驶员未采取措 施或措施无效，导致汽车发生碰撞事故； 第二个过程是碰撞本身，即汽车与汽车或与其它物体相互接 触、并在接触瞬间进行动量和动能交换的过程； 第三个过程是碰撞结束后，汽车以重新获得的运动初始条件 开始运动直至最后停止的过程。 根据事故具体情况的不同，有些事故也可能只具有其中某两 个过程，例如汽车碰撞坚固的刚体墙壁，就几乎没有碰撞后 的运动过程；汽车单独翻车事故没有第二个过程，即碰撞过 程。
29
第3节 典型汽车碰撞事故再现模型构建及分析

②
单车事故
单车坠崖 若找不到车轮坠落点P的位置，但能测量得到停车位置总 的水平距离x和高差h，以及车辆落下后与地面的摩擦系 数：
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
30
第3节 典型汽车碰撞事故再现模型构建及分析
一维碰撞事故
第1节 概述
三、道路交通事故分析的发展趋势
建立精确的模型 考虑人－车－路－环境之间的影响 实验数据的更新 事故的预防分析 开发实用化的专家系统
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
6


四、道路交通事故再现
道路交通事故再现也叫道路交通事故重建，它是进行事故 鉴定和事故原因分析的主要方法之一，用来解释说明事故 发生的整个过程或其中的某一片段。 它主要根据道路交通事故现场所遗留的种种迹证，比如:碰 撞后车辆滑行距离、滑行方向、损毁程度、制动痕迹长 度、路面特性、车辆特性等，运用弹塑性力学、运动学、 动力学等相关理论对事故发生过程进行理论推演与印证。 动力学理论以动量守恒和能量原理为主，前者以碰撞前的 动量总和与碰撞后的动量总和相等为基础，借以推导碰撞 前后车速的变化;后者根据事故发生后车辆位移、损毁程 度、塑性变形量等，导出碰撞前、后车速的变化。
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
17
第2节 道路交通事故分析的理论基础
道路交通事故力学分析方法
z
道路交通事故的力学特点：
¾
¾
汽车事故大部分是汽车与汽车或汽车与其它物体发 生碰撞而引起的。 从力学观点分析汽车碰撞现象，发现其碰撞中的特 征，这是分析汽车各类碰撞事故的基础。

《交通安全工程》精品课程 第7章 道路交通事故分析与再现
26
第3节 典型汽车碰撞事故再现模型构建及分析

②
单车事故
单车斜向碰撞路边护栏 采用切向摩擦系数:车栏对车辆冲量的切向与法向分量之 比。
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
27
第3节 典型汽车碰撞事故再现模型构建及分析
33
第3节 典型汽车碰撞事故再现模型构建及分析
一维碰撞事故 一维正面碰撞 ¾ 用塑性变形与有效碰撞速度的经验公式反推碰撞前速度 车辆头部塑性变形平均深度与该车有效碰撞速度的关系：

两车的有效碰撞速度与碰撞前车速关系： 公共速度：
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
34
第3节 典型汽车碰撞事故再现模型构建及分析
¾
¾
当入射角小于临界入射角时，摩擦系数采用0.5，大于临界入射角 时，逐渐减小到0
《交通安全工程》精品课程 第7章 道路交通事故分析与再现
28
第3节 典型汽车碰撞事故再现模型构建及分析
单车事故 单车坠崖 ① 若能找到车轮坠落点P：测量水平距离和高差，按抛物线 计算

《交通安全工程》精品课程 第7章 道路交通事故分析与再现
