阻旋料位计的安装与特点
霍尼韦尔阻旋料位计

霍尼韦尔阻旋料位计是一种常用的料位测量仪表,它通过旋转涡轮来检测物料的高度。
下面将从应用范围、工作原理、特点、使用方法及注意事项等方面对霍尼韦尔阻旋料位计进行介绍。
一、应用范围霍尼韦尔阻旋料位计适用于各种粉状、颗粒状和块状物料的测量。
它广泛应用于化工、粮食、建材、矿山、环保等行业的料仓、料斗及储罐等场所,用于实时监测物料的高度,防止物料溢出或空仓。
二、工作原理霍尼韦尔阻旋料位计采用阻旋式旋转涡轮原理,通过涡轮的旋转来检测物料的高度。
当物料积聚在料仓内时,物料重量使得物料向下沉降,通过涡轮叶片的阻挡,使得涡轮受到向上的力而开始旋转。
涡轮的转速与物料的高度成正比,通过计数器显示转速,即可计算出物料的高度。
三、特点1. 测量范围广:阻旋料位计可以测量从几乎无料的空仓到满载的料仓之间的任意高度的物料。
2. 维护成本低:采用特殊设计,无需润滑油,不易堵塞,清洗方便,减少维护成本。
3. 可靠性高:采用高精度传感器和可靠的电路设计,具有过载保护功能,保证测量准确和设备安全。
4. 显示直观:计数器直接显示物料的高度,方便观察和操作。
5. 抗干扰能力强:具有良好的防电磁干扰能力,适应各种复杂的环境。
四、使用方法1. 安装:根据料仓情况选择合适的安装位置,确保物料能够均匀进入涡轮叶片,同时避免强烈振动和强电磁干扰。
2. 连接:将仪表与计数器、电源等设备连接,按照说明书中的步骤进行接线。
3. 调试:打开电源,观察计数器的显示是否正常,调整仪表参数以满足实际需求。
4. 观察:定期观察计数器的显示,确保物料的高度在合理范围内,避免物料溢出或空仓。
五、注意事项1. 确保仪表在干燥、无尘的环境中安装和使用,避免暴露在强磁场和高温环境中。
2. 在拆卸仪表时,应先关闭电源,以免损坏设备。
3. 在使用过程中如发现异常情况,如计数器显示不稳定或突然变化等,应及时停机检查。
4. 在维护和检修时,应确保个人安全,遵循相关安全规定。
总之,霍尼韦尔阻旋料位计作为一种常用的料位测量仪表,具有广泛的应用范围和特点,使用方法简单方便,同时需要注意相关安全和保养事项。
射频导纳料位计于阻旋式料位计之间的区别

e、不怕粘料、挂料
f、稳定性好,不受温度影响
g、延时输出可调
h、可选耐温最高可达:550℃
i、高低位失效保护功能
5、射频导纳料位计性能指标
技术参数测量精度重复性导电介质<2mm非导电介质<50mm
温度范围介质温度—200℃∽+800℃(选择相应的传感器探头)
环境温度—40℃∽+60℃储存温度—40℃∽+60℃
本文由仪华测控技术部(/)编辑有关料位计相关技术支持信息。
g、失电保护模式:低位或高位故障报警,现场可调。
h、安装形式:⑴法兰安装:按用户提供的法兰标准;
4、射频导纳料位计的特点
a、通用性强:适用于各种场合,可检测颗粒、飞灰、导电、非导电液体、粘稠物料;
b、抗粘附电路:先进的抗粘附电路设计,可以消除物料的粘附而产生虚假错误信号;
c、失电保护模式:低位或高位故障报警。现场可调。
射频导纳料位计于阻旋式料位计之间的区别
辽阳鼎盛为你解析新型料位计【射频导纳料位计】于【阻旋式料位计】的区别。
一、射频导纳料位计
1、射频导纳料位计工作原理
射频导纳料位计产品的结构分为主电极和补偿电极两部分。在主电极与补偿电极间分别施加一组RF射频信号,因而具有很好的抗粘料、挂料特性,是取代电容料位开关的新型物/液位测量产品。
c.超强防抖性能设计:即使在物料流动时也不会发出错误信号。
d.料位显示功能:采用长寿命高亮度指示灯,料位显示直观方便。
e、双重保护功能:过载保护功能避免叶片受过分外力而损坏电机;自动保护功能使料位器在料仓有料叶片旋转受阻时,断电不工作,保护电机且有效延长其使用寿命。
f、优良的测量再现性和环境工况适应性:即不受物料粒度、形状、比重、介质、壁垢、粘附性、温度、湿度、粉尘浓度等变化的影响。
电阻式料位计工作原理

电阻式料位计工作原理
一、料位计的工作原理
不同类型的料位计其工作原理略有差异,但基本上可以归纳为以下几种:
1、声波料位计:向料位表面发射超声波信号,当超声波遇到储存物料时,部分能量将被反射回来并收集成为回波信号,料位计通过分析回波信号的时间和强度信息来推算出物料表面的高度。
2、微波料位计:利用微波信号穿透物料反弹的时间来测量物料的高度,具有对温度、距离和振动等的自动补偿功能,适用于测量各种难以控制的物料特性。
3、压电料位计:应用电机械效应中的压电效应,使得电极间的晶片受到应力而产生电荷,从而测量物料高度。
4、雷达料位计:将雷达波射向物料表面并接收回波信号,通过分析回波信号的强度、时间等参数来计算出物料表面高度信息。
二、料位计的作用
料位计广泛应用于化工、冶金、石油、水泥、食品、医药、造纸、环保等领域,主要用于以下几个方面:
1、保证储罐或容器内物料的安全稳定供给。
2、控制物料生产、储存和运输过程中的液位或标高等参数。
3、实现对物料的计量、监测、调节和管理,提高生产效率。
4、预防事故,保障生产安全。
阻旋料位计

阻旋料位计(阻旋料位开关)产品介绍:阻旋式料位开关是利用微型马达做驱动装置,传动轴与离合器相连接,当未接触物料时,马达正常运转,当叶片接触物料时,马达停止转动,检测装置输出一接点信号.当物料下降时叶片所受阻力消失,检测装置依靠扭力弹簧恢复到原始状态。
使用原理非常简单。
阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部,在料位正常的情况下(没有料位信号),同步电机以1RPM的速度旋转叶片:当这个叶片被物料阻挡而无法转动的时候,同步电机就会停止转动,并且带动微动开关动作,改变当前的指示状态(指示报警或者控制)阻旋料位计(阻旋料位开关)产品规格:供电电源:220VAC,110VAC,24VDC可选消耗功率:3W-4W触点容量:250VAC/10A,220VAC/5A,220VAC/3A 250VAC (SPDT:单刀双掷)叶片转速:1 RPM(转/分)隔离电压:AC 1500V/min力矩:1.00~100Kg*cm物料比重:≥0.3g/cm3工作温度:-10℃到80℃(高温订制可达到400℃)防护等级:IP65安装尺寸:1寸螺纹安装或法兰安装;叶片材质:SUS304阻旋料位计(阻旋料位开关)产品选型:(订货时告知物料密度,以选择合适叶片)(1)安装方式:□1寸螺纹安装□法兰安装(2)温度选择:□常温□高温(3)探头长度:□100mm □150mm □250mm □650mm □1000mm (长度可订做)(4)供电电源:□220VAC □110VAC □24VDC阻旋料位计(阻旋料位开关)产品安装:(1)仓内(桶内)温度超过80℃时,请选用高温型产品;(2)平方向侧悬挂安装时,要向下倾斜15~20°,避免物料直接冲击轴和叶片;(3)必要时可在本产品上方仓壁焊接一块钢板,减少物料对产品的直接冲击;(4)线口朝下,防止雨水进入;(5)在安装或者维修时,应遵守“关掉电源后方可打开料位开关”的警告;(6)轴长长度超过500mm原则上只能垂直方向安装,其他侧装或垂直安装均可以;阻旋料位计(阻旋料位开关)故障检修:(1)问题:叶片一直在转动,但没有输出信号?解决:因为比重的原因,对于当前的物料,叶片尺寸不符合要求,更换合适的叶片。
阻旋料位开关工作原理

阻旋料位开关工作原理
阻旋料位开关是一种常见的用于检测料仓内物料是否已满的装置,它可以使生产部门在不停机的情况下进行必要的料仓报警功能。
它通常利用一种回旋式振动原理,来实现物料的报警功能,并可以实现料仓的连续监测,以保证生产的连续性。
阻旋料位开关的工作原理是:将一个振动电机安装在料仓内,当物料抵达料仓底部时,振动电机会产生振动,并将振动传递到料仓外,通过与之相连的继电器,控制料仓报警器报警。
当物料位置发生变化时,振动电机也会发生变化,从而控制继电器的输出,使料仓报警器报警。
阻旋料位开关的结构主要由振动电机、继电器和报警器三部分组成。
振动电机安装在料仓内,它有一个振子,当料仓内物料抵达料仓底部时,振子会受到物体的重力作用而发生回旋振动。
这种回旋振动会传送到料仓外,然后到达继电器,继电器随之发出信号,控制报警器报警。
当物料位置发生变化时,振动电机也会随之发生变化,从而控制继电器的输出,使料仓报警器报警。
阻旋料位开关的工作特点是:可以永久性的检测料仓内物料的位置,从而及时发出报警,避免物料过多、过少的情况,保证生产的稳定性;可以根据实际情况调整,实
现料仓的连续监测;安装简单,易于操作,并且可以在不停机的情况下进行料仓报警;具有较高的可靠性和精度,可以长期可靠工作。
总之,阻旋料位开关是一种可靠的料仓报警装置,它具有较高的可靠性和精度,可以满足大多数生产场合对料仓报警的要求。
它通过振动原理,检测料仓内物料是否已满,达到报警目的,可以让生产部门在不停机的情况下进行料仓报警功能。

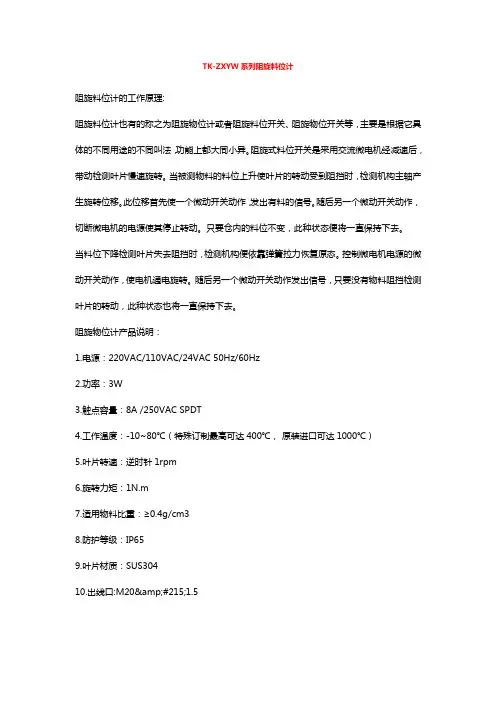

阻旋料位计TK-ZXYW系列

TK-ZXYW系列阻旋料位计阻旋料位计的工作原理:阻旋料位计也有的称之为阻旋物位计或者阻旋料位开关、阻旋物位开关等,主要是根据它具体的不同用途的不同叫法,功能上都大同小异。
阻旋式料位开关是采用交流微电机经减速后,带动检测叶片慢速旋转。
当被测物料的料位上升使叶片的转动受到阻挡时,检测机构主轴产生旋转位移。
此位移首先使一个微动开关动作,发出有料的信号。
随后另一个微动开关动作,切断微电机的电源使其停止转动。
只要仓内的料位不变,此种状态便将一直保持下去。
当料位下降检测叶片失去阻挡时,检测机构便依靠弹簧拉力恢复原态。
控制微电机电源的微动开关动作,使电机通电旋转。
随后另一个微动开关动作发出信号,只要没有物料阻挡检测叶片的转动,此种状态也将一直保持下去。
阻旋物位计产品说明:1.电源:220VAC/110VAC/24VAC 50Hz/60Hz2.功率:3W3.触点容量:8A /250VAC SPDT4.工作温度:-10~80℃(特殊订制最高可达400℃,原装进口可达1000℃)5.叶片转速:逆时针1rpm6.旋转力矩:1N.m7.适用物料比重:≥0.4g/cm38.防护等级:IP659.叶片材质:SUS30410.出线口:M20&#215;1.5阻旋料位计特点:1、全密闭性,屋外亦可使用2、独特的油封设计可防止粉尘沿轴渗入3、扭力稳定可靠,切扭力大小可调整4、轻巧,安装容易5、叶片承受过重的负荷,马达回转机构会自动打滑,保护不受损害6、不必从桶槽上整组拆除,即可轻易的检查维修内部的零件订购注意事项:1、确认电压24Vac,110V,220V OR 240V,50/60Hz2、确认安装方式(侧装或上装)3、注意原料比重4、确认叶片尺寸是否可插入法兰入口或桶壁开孔。
PFG系列阻旋式料位开关

PFG系列阻旋式料位开关原理:PFG系列阻旋式料位开关使用原理非常简单。
阻旋式料位开关通常安装在料仓仓壁的顶部、中部或者底部,在料位正常的情况下(没有料位信号),同步电机以1RPM的速度旋转叶片:当这个叶片被物料阻挡而无法转动的时候,同步电机就会停止转动,并且带动微动开关动作,改变当前的指示状态(指示报警或者控制)特点:1)进口高品质马达、工作可靠2)四档灵敏度可调、适用范围广3)离合器装置保护马达4)双层轴封保护,防护等级达IP655)全不锈钢旋转轴及叶片,永不生锈6)工作电源可选:110VAC,220VAC7)严格的出厂测试8)高低温型、加长型,各种叶片,多种规格产品规格:电源:110VAC,220VAC,240VAC,50/60Hz消耗功率:3W,1.5W(RP-80)触点容量:SPDT 220VAC/5A 250VAC220VAC/3A 250VAC(RP-80)叶片转速:1 RPM隔离电压:AC 1500V/min转矩:30~100g-cm介质比重:≥0.5g/cm3安装尺寸:螺杆1’’PF/ 3/4’’PF法兰JIS 2-1/2’’*5Kg/cm3产品选型:(订货时告知物料密度,以选择合适叶片)1)安装方式:□1寸螺纹安装□法兰安装2)温度选择:□常温□高温3)探头长度:□100mm □150mm □250mm □650mm □1000mm (长度可订做)4)供电电源:□220VAC □110VAC □24VDC型号:PFG86 标准螺纹连接PFG 86 F标准法兰连接PFG 86M 轴保护管型PFG 86G 轴长可调型PFG 86F高温法兰型PFG 86MT 高温轴保护管型PFG 86GT 高温轴长可调阻旋式料位开关应用范围(散状固体物料位置测量):如谷物、饲料、木屑、塑料、粒状料、橡胶、烧结料、水泥生、砂石、熟料。
阻旋式料位开关产品安装:1)仓内(桶内)温度超过80℃时,请选用高温型产品;2)平方向侧悬挂安装时,要向下倾斜15~20°,避免物料直接冲击轴和叶片;3)线口朝下,防止雨水进入;4)料仓仓壁安装了破拱或者振机,请使用ME40或电容式料位计;5)注意:PFG86、PFG86F、PFG86M、PFG86FT、PFG80只能侧悬挂在料仓仓壁(水平方向安装);6)PFG86G、PFG86GT只能垂直方向安装;7)在安装或者维修时,应遵守“关掉电源后方可打开料位计”的警告!8)腐蚀性气体应该避免使用铝和不锈钢材料;9)在盛装液体或气体的料罐中,料位计使用的温度不能超过产品许可的温度。
阻旋式料位计原理

阻旋式料位计原理
阻旋式料位计原理主要基于阻旋器的工作原理,通过测量阻旋器上的角度变化来确定料位的高度。
阻旋器是一种电位器,由一个固定的电阻元件和一个可旋转的滑动接触片组成。
当料位计安装在储罐或容器上时,阻旋器旋转角度与料位高度之间存在一种线性关系。
具体来说,当料位上升时,阻旋器的旋转角度也增加;当料位下降时,阻旋器的旋转角度减小。
这是因为容器内的介质会影响阻旋器上接触片的位置,从而使得滑动接触片与固定电阻元件之间的电阻值发生变化。
阻旋式料位计通过测量阻旋器上的电阻值来获得料位的高度。
一般来说,料位计会将阻旋器的电阻值与一个标定曲线进行比较,从而确定料位的高度值。
标定曲线是通过在不同料位条件下测量阻旋器的电阻值得到的,通常以电阻值-料位高度之间的线性关系表示。
当料位计工作时,电路中的电流会通过阻旋器产生一个电压信号。
这个信号会被一个转换器转换为一个与料位高度成比例的模拟量或数字量输出。
这样,用户就可以通过监测输出信号来了解容器内的料位情况。
需要注意的是,阻旋式料位计在使用时需要校准,以确保输出结果的准确性。
校准通常涉及在不同料位条件下测量阻旋器的电阻值,并建立标定曲线来准确地确定料位的高度值。
阻旋式料位计由于原理简单、可靠性高,广泛应用于工业生产
和科学研究中。
它可以用于测量各种液体和固体容器的料位,并在控制和监测系统中实现自动化操作。
阻旋式料位计工作原理

阻旋式料位计工作原理
阻旋式料位计是一种常用于测量容器内物料高度的仪器。
其工作原理基于阻旋传感器和测量系统的配合。
阻旋传感器是一个机械装置,由螺旋桨和电动机组成。
当传感器安装在容器顶部时,螺旋桨将沿着容器内壁缓慢旋转,同时通过电动机传递给器件上的编码器。
编码器会根据螺旋桨的旋转位置生成脉冲信号,来表示物料的高度。
测量系统接收编码器传递的脉冲信号,并将其转换为可读取的数字显示或模拟输出。
根据螺旋桨旋转的圈数和脉冲数,系统可以准确计算出容器内物料的高度。
这种工作原理的优势在于其适用于各种类型的物料,如粉末、颗粒状物料和液体。
而且阻旋式料位计的可靠性和精确度较高,几乎不会受到物料性质的影响。
需要注意的是,阻旋传感器需要根据实际容器尺寸进行定制。
传感器的安装位置和角度也需要根据具体情况进行调整,以保证测量的准确性。
此外,如果容器内物料具有较大的密度差异或颗粒较大,可能会影响传感器的测量精度。
因此,在选择和使用阻旋式料位计时,需要根据实际需求和物料特性来确定其合适性。
阻旋式料位计工作原理

阻旋式料位计工作原理阻旋式料位计是一种常用的工业自动化设备,主要用于测量和监控物料的料位。
它的工作原理是基于阻旋电桥原理,通过测量电桥的电阻变化来确定物料的料位高度。
阻旋式料位计由测量部分和转动部分组成。
测量部分包括一个阻旋电桥和与之相连的测量电路,转动部分则由电机和与之相连的旋转部件组成。
当物料的料位发生变化时,转动部分会随之旋转,进而影响测量部分的电桥平衡状态。
测量电路通过测量电桥的电阻变化来获得料位信息,并将其转化为电信号输出。
具体而言,在阻旋电桥中,通常使用四个电阻来构成一个平衡电桥。
其中两个电阻固定不变,而另外两个电阻则与转动部分相连,随着转动部分的旋转而发生变化。
当电桥平衡时,电桥两侧的电压相等,此时输出的电信号为零。
当物料的料位发生变化,转动部分会使电桥失去平衡,导致电桥两侧的电压不等,从而产生一个非零的电信号输出。
测量电路接收到这个电信号后,会经过放大、滤波等处理,最终转化为标准的模拟信号或数字信号,供后续的控制系统使用。
控制系统可以根据料位信号来实现对物料的自动控制、报警等功能。
阻旋式料位计具有许多优点。
首先,它的测量精度高,能够实时准确地测量物料的料位。
其次,它的结构简单,安装和维护方便。
此外,阻旋式料位计适用于各种不同的物料,包括固体、液体和粉状物料等,具有较强的适用性。
然而,阻旋式料位计也存在一些局限性。
首先,由于转动部分与物料直接接触,因此在处理腐蚀性、粘稠性等特殊物料时,需要采取相应的防护措施。
其次,阻旋式料位计的测量范围受到转动部分的限制,不能适用于超过其测量范围的物料。
此外,在一些特殊场合,如高温、高压等环境下,阻旋式料位计的使用也会受到一定的限制。
阻旋式料位计是一种常用的工业自动化设备,通过阻旋电桥原理实现对物料料位的测量和监控。
它具有测量精度高、结构简单、安装方便等优点,适用于各种不同的物料。
然而,它也存在一定的局限性,需要针对特殊物料和环境进行相应的防护和限制。
RP20BGMD阻旋式料位计安装图

RP20BGMD阻旋式料位计安装图阻旋式料位计利用磁电机带动叶片旋转。
当被测物料上升至叶片位置时,叶片被动受阻,该阻力通过传动轴传动到接线盒内的检测装置,检测装置向外输出一个开关信号,并切断电机电源使叶片停止转动。
反之,物料下降,叶片阻力消失便恢复到旋转状态。
对于不同比重的物料可通过调整弹簧拉力调整叶片转动灵敏度。
该开关广泛应用于矿粉、化肥、水泥、煤粉、粮食、饲料、塑料等料仓内固体物料的上下报警或控制。
技术参数:物料形态:粉、粒状粒度:≤20mm容重:≥0.5g/cm3物料温度:常温型0~55℃高温型55~185℃物料湿度:以不粘附叶片为限环境条件:温度:-10~55℃湿度:≤85%仓内风压:≤0.6Mpa旋转速度:6r/min信号延迟时间:1-5S工作电源:220V.AC,50Hz输出触点容量:250V.AC,连接方式:螺纹:G11/2″法兰:按用户要求规格制作传动杆长度:标准型:150~500mm加长型:500~2500mmRP20BGMD阻旋式料位计安装图扭力调节:1、根据所检测物料的密度不同,需调整扭力弹簧的拉力,比重大时扭力弹簧拉力调至zui强,反之则调至弱。
2、请勿随意更换扭力弹簧,以免造成误动作。
安装要求:1、安装前请确认电源是否与标识上面的电压2、阻旋料位开关应避免安装在进料口,当无法避免时可加装防护挡板,以保护叶片不受物料冲击。
3、水平安装时,接线盒入线口应垂直朝下,电缆固定螺母必须锁紧,如有条件可加防雨罩等。
4、安装前确认水平安装还是垂直安装。
5、水平安装时叶片与水平向下呈10~20o的夹角安装,以减少物料的冲击。
6、根据检测物料的密度不同,需调整扭力弹簧的拉力,比重大时扭力弹簧拉力调至zui强,反之则调至弱。
7、请勿随意更换扭力弹簧,以免造成误动作。
SR2-20FDC-550阻旋式料位开关液位计投入式\SYLH501 G12A31量程0-5.5米缆长5.5米24VDCSZCB-01-B01磁阻转速传感器SZCB-01-A2-B1-C3磁阻转速传感器RF882GM261B射频导纳料位计RF882GM262E射频导纳料位计RF882GM262C射频导纳料位计UHZH-B03-3700磁浮球液位计阻旋物位计ELS-R1/CR4阻旋式料位控制器:ALXG-6A。
阻旋式料位开关工作原理

阻旋式料位开关工作原理
阻旋式料位开关工作原理
阻旋式料位开关是广泛应用于物料储存系统的物料量程检测仪表,其外形类似于螺旋形螺旋形螺旋筒,能够准确测量物料的储存量。
它是由一个电机、一个阻旋式料位管、一个热电偶和一个阻旋式料位管构成的,能够准确测量物料的储存量。
一、工作原理:
阻旋式料位开关的工作原理很简单,当物料储存量的变化时,电机就会自动将阻旋式料位管转到不同的位置,从而改变其阻力。
当物料储存量增加时,电机就会使阻旋式料位管转到高位置,增加其阻力;当物料储存量减少时,电机就会使阻旋式料位管转到低位置,减少其阻力。
这样,在阻旋式料位管上就可以通过热电偶控制电机的电流,从而改变其阻力,从而准确测量物料的储存量。
二、特点:
1、准确度高:阻旋式料位开关能够准确测量物料的储存量,具有较高的准确度;
2、结构简单:阻旋式料位开关的结构比较简单,比较容易安装和维护;
3、功耗低:阻旋式料位开关本身没有功耗,只有当物料储存量变化时,电机才会自动调节,所以总的功耗也是比较低的;
4、使用寿命长:阻旋式料位开关的使用寿命可以达到几百万次,可以长期可靠的工作。
三、应用:
阻旋式料位开关的应用非常广泛,可以用在化工、电力、冶金、水利、有色金属等行业,用于监测物料储存量,以及控制物料搅拌、移动等操作。
阻旋式料位开关标准

阻旋式料位开关标准摘要:一、阻旋式料位开关简介1.阻旋式料位开关的定义2.阻旋式料位开关的工作原理二、阻旋式料位开关的分类与特点1.分类a.机械式阻旋式料位开关b.电子式阻旋式料位开关2.特点a.机械式阻旋式料位开关的特点b.电子式阻旋式料位开关的特点三、阻旋式料位开关的应用领域1.工业生产过程中的料位控制2.仓储物流系统的货位管理3.环保行业的污水监测四、阻旋式料位开关的发展趋势1.高精度、高可靠性的需求2.智能化、网络化的趋势3.绿色环保的发展方向正文:阻旋式料位开关是一种用于测量容器内物料高度的设备,广泛应用于工业生产过程中的料位控制、仓储物流系统的货位管理以及环保行业的污水监测等领域。
本文将对阻旋式料位开关的标准进行详细介绍。
一、阻旋式料位开关简介阻旋式料位开关是一种非接触式料位检测设备,主要通过旋转叶片与物料接触,根据旋转阻力来判断物料高度。
当物料覆盖旋转叶片时,旋转叶片会受到物料的阻力,从而改变旋转角度。
通过测量旋转角度的变化,可以得到物料的高度信息。
二、阻旋式料位开关的分类与特点阻旋式料位开关按照结构和工作原理可分为机械式和电子式两大类。
1.机械式阻旋式料位开关机械式阻旋式料位开关主要依赖于旋转叶片的机械结构来实现料位检测。
其特点是结构简单、工作可靠、抗干扰能力强,但测量精度相对较低。
2.电子式阻旋式料位开关电子式阻旋式料位开关在机械式的基础上,增加了电子测量和信号处理部分,提高了测量精度和稳定性。
此外,电子式阻旋式料位开关还具有远程控制和数据传输的功能,便于实现自动化控制。
三、阻旋式料位开关的应用领域阻旋式料位开关具有广泛的应用领域,主要表现在以下几个方面:1.工业生产过程中的料位控制阻旋式料位开关可实时监测物料高度,为工业生产过程中的料位控制提供准确数据,有助于提高生产效率和降低生产成本。
2.仓储物流系统的货位管理阻旋式料位开关可用于仓储物流系统中的货位管理,实现对库存物料的实时监控,提高库存管理效率。
阻旋式料位计说明书

阻旋式料位计说明书阻旋式料位计是一种用于测量液体或固体料仓内物料深度的仪器,广泛应用于工业生产过程中的自动控制系统。
它通过测量料仓内物料的深度,来获取料仓内物料的体积,从而达到自动控制料仓物料的目的。
阻旋式料位计主要由传感器、放大器、计算机等部分组成,其主要原理是:通过一根支架将传感器固定在料仓内,传感器内部有一个旋转的阻力元件,当料仓内物料深度发生变化时,阻力元件会受到物料的抵抗而发生变化,该变化被传感器检测到,然后放大器对信号进行放大,最后由计算机进行数据处理,从而得到料仓内物料的深度。
阻旋式料位计具有精度高、可靠性强、安装简单、易于操作等优点,广泛应用于工厂、仓库等物料控制中,用于测量料仓内物料的深度,从而达到自动控制料仓物料的目的。
The resistance torsion type level gauge is an instrument used to measure the depth of material in a liquid or solid bin, and is widely used in automatic control systems in industrial production. By measuring the depth of material in the bin, the volume of material in the bin can be obtained, so as to achieve the purpose of automatic control of material in the bin.The resistance torsion type level gauge is mainly composed of sensors, amplifiers, computers, etc. Its main principle is: by fixing the sensor in the bin with a bracket, there is a rotating resistance element in the sensor. When the depth of material in the bin changes, the resistance element will be resisted by the material and change, which is detected by the sensor, then amplified by the amplifier, and finally processed by the computer to obtain the depth of materialin the bin.The resistance torsion type level gauge has the advantages of high precision, reliable performance, simple installation and easy operation. It is widely used in material control of factories, warehouses, etc., to measure the depth of material in the bin, so as to achieve the purpose of automatic control of material in the bin.。
阻旋式料位开关工作原理

阻旋式料位开关工作原理
》
一、基本概念
阻旋式料位开关是一种新型的磁敏料位开关,它由多个阻旋元件(高速旋转的悬臂或探头)以及一个检测装置构成。
当物料在检测区域中旋转时,其运动会影响阻旋元件的旋转,从而使检测装置发出信号。
二、工作原理
阻旋式料位开关的工作原理十分简单,它包括三个步骤:
1、开关旋转元件的安装:它可以是悬臂结构的钢丝刀,也可以是探头结构的旋转棒。
它的旋转速度一般在1000~3000rpm之间,有时可以达到5000rpm。
2、料位检测:当物料进入检测区域时,阻旋旋转元件会减慢其速度,使检测装置发出电信号。
3、控制等级:检测装置可以根据物料的速度改变而控制输出等级,以便满足用户的多种需求。
三、特点
1、灵敏度高:由于采用了相对较大的旋转轴,因此它可以快速检测物料的状态,灵敏度较高,极大地提高了对料位的控制精度。
2、坚固耐用:由于该开关采用了高强度结构,因此它具有较高的耐磨性和使用寿命长的特点。
3、操作方便:阻旋式料位开关可以根据各种物料的特性直接安
装在物料上,操作简单,使用方便。
4、便宜实用:阻旋式料位开关具有良好的性价比,使用范围广泛,是一种比较好的控制料位的设备。
水泥厂几种常用料位计的应用比较

水泥厂几种常用料位计的应用比较工业自动化生产过程中料位是主要测量参数之一,随着工艺要求的提高,料位作为一个重要的过程参数日益引起大家的关注。
料位测量的方法很多,通常分为接触式测量仪表(重锤式、电容式、音叉式、阻旋式等)和非接触式测量仪表(γ射线式、超声波式、雷达式等)。
由于接触式测量仪表受被测介质物理及化学性质的影响很大,且均为定长产品互换性较差;而非接触式仪表基本不受被测介质物理及化学性质的影响或影响较小,有逐步取代接触式测量仪表的趋势。
一、接触式测量仪表1.重锤式料位计料位探测过程由控制器发出的信号来控制,当传感器接到探测命令时,电机正转,经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动,使钢丝绳下放,带动重锤由仓顶下降,当重锤降至料面被测面托起而失重,钢丝绳松弛,灵敏杠杆动作使微动开关接触,控制器得到该信号即发出电机反转命令,重锤上升返回,直到碰顶开关电机停转,重锤回到仓顶原位置完成一次探测过程。
此过程中控制器通过检测绕线筒的圈数计算出重锤从仓顶到料面的距离。
该料位计适于块状、颗粒状及粉状的固态物位测量。
优点:测量不受介质密度、颗粒大小的影响。
缺点:机械内部易落灰尘影响测量效果;机械磨损较严重,需经常维护,花费较大;重锤易发生被物料埋住现象,发生掉锤头、断带故障。
2.电容式料位计原理是插入料仓的电极与料仓壁之间构成电容器,当仓内物料料位变化引起电容量的变化,通过转换电路得到相应的控制信号。
该料位计既可用作连续式料位测量,也可用作料位开关作为报警或入料、卸料设备的输入信号。
若用作连续料位检测,测量精度不高,故通常用作料位开关。
优点:无机械磨损,安装维修方便;依据量程大小和控制方式不同,电极设计成杆(棒)式或钢缆(重型钢缆)式,可应用于各种料仓;价格较低。
缺点:若电极(探头)上或仓壁粘有物料,往往会导致控制器误动作,从而影响测量效果,应定期检查探头和料位开关动作情况并校验。
3.阻旋式料位计基本原理是同步微电动机减速后,带动检测叶片以2.5~5r/min的转速旋转,当被测物料的料位上升使叶片转动受阻,检测机构便围绕主轴产生旋转位移。
阻旋式料位控制器说明书

阻旋式料位控制器说明书DLW系列阻旋式料位控制器概述:阻旋式料位控制器之叶片是利用传动轴与离合相接,在未接触物料时,马达保持正常运转,当叶片接触物料时,马达会停止转动,同时输出信号测出料位高度或料仓堵塞。
适用于化学塑料,制药,饲料,水泥,粮食,面粉,电力,化工粉料等工矿。
特性:全封闭性,屋外亦可使用。
独特的油封设计可防止粉尘沿轴渗入。
扭力稳定可靠,且扭力大小可以调整。
轻巧,容易安装。
小型开关系列扭力不适用于小料仓检测小比重物料。
叶片承受过重的负荷,马达回转机构会自动打滑。
不必从料仓上整件拆除,即可轻易的检查维修内部组件。
控制原理及接线图当马达转动时,叶片上没有阻力时表示(C.L)线路接线通。
当马达线路被切断且叶片有阻力时表示(C.L)是断路,(C.H)是通。
当叶片上阻力消失,马达重新转动时表示(C.L)线路接通,又重新开始动作。
外形尺寸图阻旋式料位检测器3EXL-I概述:本机适用于化学塑胶、制药、饲料、水泥、粮食、面粉、电力、化工粉料等工矿。
工作原理:阻旋式料位控制器之叶片是利用传动轴与离合相接,在未接触物料时,马达保持正常运转,当叶片接触物料时,马达会停止转动,机构会同时输出一点信号而测出料位高度或料仓堵塞信号。
结构特点:本机选用铝合金铸造,强度高,重量轻,安装简易。
全封闭性,室内室外都可使用。
独特的油封设计可防止粉尘沿轴渗入。
扭力稳定可靠,且扭力大小可调节。
叶片承受过重负荷时,马达回转机构会自动打滑,确保马达不受损坏。
不必从料仓上整件拆除,即可轻易的检查维修内部零组件。
技术参数:电源:220VAC(A型),110VAC(B型),24VAC(C型)50/60Hz;功率:3W接点容量:SPDT 5A/250V(AC)叶片转速:I.R.P.M绝缘电压:AC 1500V*lminufe测量扭矩:0.5-1.0Kg/cm防护等级:IP66/ADC-12环境温度:标准-20? , 60?;高温+720?测量介质:粉状或颗粒物料输出信号:触点输出;常开+常闭扭力调整:扭力弹簧是用来调整转轴的输出扭力,当被测物比重大时可将弹簧扭过调至强档位置,此时叶片的灵敏度较好;反之,被当被测物比重小时可将弹簧调至愈弱位置,此时叶片的灵敏度较较佳。
阻旋料位计在自动控制中的应用

变工人工作环境都要求能完成上料系统的 自动控制。
1 高 道 上 料 系 统设 备现 状
Байду номын сангаас
度 、 度都 有所 不 同 , 了确 保 料 位 检 测 准 确 , 须 选 择 合 密 为 必 理 的 检 测 位 置 。且 对 应 每 个 仓 有 高 低 两 只 料 位 计 实 现 料
炼 铁 分 公 司 高 道 上 料 系 统 目前 采 用 的是 由操 作 工 人 空 、 满 检 测 。根 据 实 际选 择顶 部 垂 直 安 装 实 现 高 料 位 检 料 开动 皮 带 小 车 人 工 对 仓 位 加 料 ,对 于 料 位 的 料 满 、料 空 要 测 ,插入 长 度 选 择 1 0 长 钢 缆 ;选 择 底 部 垂 直 安 装 实 现 .米 靠 人 观 察 来 确 定 加 料 顺 序 。 由于 料 位 检 测 的 一 次 仪表 : 雷 低 料 位 检 测 ,插 入 长 度 选 择 2 5米 长 延 长 钢 缆 ,垂 直 安 装 . 达料 位 计 、电 容 料 位 计 在 高 道 高 粉 尘 工 况 下 使 用 效 果 不 最 大 倾 角 1。 桨 叶 的 选 择 上 根 据 介 质 比重 、 粒 大 小 和 流 0。 颗 佳, 且价 格 高 , 约 改 造 的 实施 。粉 状 固体 的 测 量 对 于 检 测 量 需 要 不 同 的 叶 片 。 低 料 位选 择 靴 型 桨 叶 4 8 高 料 位 制 0x9 , 设 备 抗 干 扰 防 止 误 信 号 的 产 生 是 一个 硬 指标 。
维普资讯
新疆 电力技 术
20 年第 4 总第9 期 07 期 5
阻旋 料 位 计 在 自动 控 制 中的应 用
佘 林 林 姜 克龙
各种料位计的各种原理及优缺点

一、简介料位计, 是用来测量料仓/容罐/仓储等料位的计量仪表, 并将料位信号(开关量或连续量)转换为电信号(模拟信号或数字信号)传送到PLC/DCS上, 辅助自动化系统控制卸料、加料或停止进料, 保持料仓内料位高度。
料位计又称为料位仪表, 料位传感器, 料位仪, 料位变送器、物位计、物位仪表等。
料位计可测量各种状态的物料, 如液态、浆液状、灰状、粉状、颗粒状、块状等的物料料位, 广泛应用于各个行业。
料位计的分类随着工业自动化水平的提高, 以及在工厂的实践经验中, 料位计种类繁多, 根据不同的分类方式, 有如下种类,1)根据被测对象分为:液位计(测量液体)界面仪(测量液液、固液分界面)物位计(测量固体物料)2)根据测量目的分为:开关量测量(即高低料位报警)连续量测量(实时料位监测)3)根据测量方式及原理分为:接触式: 阻旋式、音叉式、电容式、重锤式、射频导纳式、导波雷达式二、非接触式: 电磁式、超声波式(三维成像)、雷达式、核子式、中子式、射线式、称重式、无源核子、辐射式、激光式三、各种料位计的各种原理及优缺点1.阻旋式料位开关测量原理: 高料位时, 通过电机驱动传动杆末端的桨叶旋转, 当物料覆盖并阻止桨叶旋转时, 输出触点(干接点)报警信号, 同时切断电机电源;低料位时, 桨叶由被覆盖状态到释放, 弹簧将电机拉回工作位置, 输出相反的触点(干接点)报警信号。
适用工况:适用于各种固体物料测量;温度<=800℃, 压力<=10bar, 拽引力<=2.8t, 灵敏度达20g/l, 可要求FDA食品级认证, EHEDG卫生级认证, ATEX、FM/CSA、IEC-Ex、GOST粉尘及气体防爆认证;2.音叉式料位开关测量原理: 高料位时, 通过压电激励探头末端的音叉体产生100~350Hz的振动频率, 当物料覆盖住探头时, 便停止振动, 输出触点(干接点)报警信号;低料位时, 探头由被覆盖状态到释放, 开始振动, 输出相反的触点(干接点)报警信号。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
TK-ZXYW系列阻旋料位计的安装与特点
TK-ZXYW阻旋料位计特点
1.进口马达性能可靠,三个轴承支撑运行更安全.
2.独特的油封设计可以防粉尘沿轴渗入.
3.扭力稳定可靠、且扭力大小可以调节. 、
4.叶片承受过重负荷时,马达下离合器自动达滑.
5.接续规格、叶片、长度皆可接受订制.
1.电源:(A)220V/AC、(B)110/AC、(C)12V/AC
2.消耗功率:4W
3.接点容量:10A/250V、(SPDT)
4.叶片转速:1rpm
5.物料密度:≥0.5g/cm3
6.工作温度:-10~+80℃、(最高可做400℃
TK-ZXYW阻旋料位计的安装:
安装要求应使叶片所处的位置避开进料口的下部和料仓死料区,为防止使用中物料的砸击,应在检测叶片的上方安装防护板。
如采用加长轴垂直安装,则应安装保护套筒或使叶片和软轴所处位置不至受到物料的直接砸击。
多位测量时应适当拉开距离,避免发生软轴的相互缠绕。
为避免室外环境雨水的渗入,侧装时应使出线口垂直向下并旋紧上盖。
垂直安装时如有条件,可考虑加装防雨罩。
TK-ZXYW阻旋料位计的订货需知:
由于不同场合、不同介质对料位的正确测量有着不同的要求,为正确使用本料位开关,选购时应注意以下几点:
1. 为适应某些有渗液或高粘附物料(如沥青、混凝土等)的需要,可选用顶置垂直安装(测量深度可达10米以上),用户可根据测量深度的不同选购加长软、硬轴。
测量深度>1米时,应选用加长软轴。
测量深度≤1米时可选用硬质加长轴。
注:由于顶置安装时物料与料位器输出轴根部无接触,所以运行中极少出现故障。
在安装位置允许的情况下应尽量采用顶置垂直安装。
2. 侧装时也可定制加长型(具有不锈钢护套和加长轴),订货时应注明实际插入深度,我方将根据用户的实际需要设计制造。
3. 检测叶片规格,出厂时一般是按沙石类物料比重配套的。
被测介质比重较轻时,应选用较大叶片。
当检测木质纤维等甚轻介质时,必须选用特制叶片。
4. 被测介质温度为80~+250℃时,请选购GGB400-W型。
被测介质温度为-10~+80℃时,可选用GGB400-B型(高级工程塑料外壳)。
