ASCO电磁脉冲阀原理及注意事项

合集下载

ASCO电磁阀简介及型号

ASCO电磁阀简介及型号ASCO 电磁阀ASCO电磁阀、气控阀系列产品在全球首屈一指，经过一世纪，ASCO已成为流体控制应用系统的首选。

公司生产超过3000多种标准电磁阀和20000多个非标准型号。

产品按照最严格的生产规定，在工、商业界应用非常广泛。

主要包括:控制空气、水、轻油、惰性气体、燃油、汽油、蒸汽、真空、超低温、高频率操作、液化气、除尘、自动出售机、腐蚀性介质等。

为了控制各种液态或气态流体和满足各种应用的需要，ASCO-JOUCOMATIC在电磁阀和机械阀方面，提代了一个广泛的选择，其中流体可以是易燃、易爆介质或腐蚀性介质。

压力可达到150巴，温度可以从-50到30。

口径主要有0从1/8英寸到6英寸，操作形式有常闭型，常开型和通用型的2，3，4，5通电磁阀。

通用电磁阀* 热水和蒸汽电磁阀* 用于真空系统的磁磁阀* 用于燃烧系统的电磁阀(介质是油气和燃料油)* 各种工程用电磁阀* NAMUR电磁阀* 用于除尘系统的电磁阀* 用于低温系统的电磁阀* 燃料分配电磁阀(用于各种油料加油机)* 防水锤设计的缓慢关闭式电磁阀* 比例电磁阀* 医药和分析领域用电磁阀* 用于核电厂的电磁阀* 防爆电磁阀美国ASCO电磁阀各种规格型号齐全，二位二通电磁阀:8210系列，8262系列，8263系列，238系列，106系列107系列。

二位三通电磁阀8316系列先导式，8320系列直动式。

二位四通电磁阀:8342系列直动式，8344系列先导式，8345系列先导紧凑。

二位五通型:551系列。

本安型防爆电磁阀:2位2通，2位3通，2位4通。

低功耗电磁阀，手动复位电磁阀:8015系列，8025系列，8037系列8308系列，8310系列，8327系列，8047系列，8408系列，8410系列。

精密微型阀:AL系列，AM系列，458系列通用阀，190，330系列隔离型阀，S系列夹紧。

德国阀TOPAIR电磁阀适合小口径流量的工矿条件，还有锻压机床用的安全双联电磁阀，质量可靠，使用寿命长的特点。

ASCO电磁阀选用注意事项

ASCO电磁阀选用注意事项1.工作介质的性质：在选用ASCO电磁阀之前，需要了解所要控制的工作介质的性质，例如温度、压力、粘度等，这将帮助选择适合的电磁阀类型和材质。

不同工作介质对电磁阀的要求不同，因此必须确保电磁阀的材料能够耐受工作介质的腐蚀和磨损。

2.环境条件：环境条件也是选用ASCO电磁阀时需要考虑的因素之一、例如，如果电磁阀在室外使用，就需要具备防水、防尘等功能。

同时，还要考虑环境温度，确保电磁阀能正常工作，以及应选择适合的防爆型号。

3.控制要求：不同的应用场景对电磁阀的控制要求不同，因此在选用ASCO电磁阀时，需要考虑控制要求。

例如，如果需要快速响应和高精度控制，就需要选择快速响应和高精度的电磁阀型号。

4.电磁阀的类型：ASCO电磁阀有多种类型，如直动式、角式、膜片式等。

直动式电磁阀普遍应用于一般工业场合；角式电磁阀常用于管道规格大、流量大的场合，可以降低管道的阻力；膜片式电磁阀广泛应用于化工、环保等领域。

在选用时，需要根据具体应用场景选择合适的类型。

5.电磁阀的通径和压力：通径和压力是选用ASCO电磁阀时要关注的重要参数。

通径决定了流量大小，而压力则决定了阀门的工作能力。

根据实际需求，需要选择合适的通径和压力范围。

6.可靠性和耐久性：ASCO电磁阀的可靠性和耐久性是选用时应考虑的重要因素。

可靠性确保了电磁阀的稳定性和长时间的工作；耐久性则反映了电磁阀的寿命，可以降低更换维修的频率。

因此，应选择有信誉和品质合格的供应商或生产商，确保产品的质量和性能。

7.安装和维护：在选用ASCO电磁阀之前，还需要考虑电磁阀的安装和维护问题。

在选用电磁阀时，应确保其安装和拆卸方便，便于维护和清洗。

此外，还需要了解电磁阀是否有专门的维修团队或维修手册，以便在需要时进行维护和修理。

总之，ASCO电磁阀在工业自动化控制中起到重要的作用。

通过考虑工作介质的性质、环境条件、控制要求、类型、通径和压力、可靠性和耐久性以及安装和维护等因素，可以选择合适的ASCO电磁阀，以满足实际应用的需求。

电磁脉冲阀工作原理

电磁脉冲阀工作原理引言电磁脉冲阀是一种电子阀门，它利用电磁力控制流体的流动。

它在各种工业和农业应用中得到广泛使用。

本文将详细介绍电磁脉冲阀的工作原理，包括其组成部分和工作过程。

电磁脉冲阀的组成部分电磁脉冲阀主要由以下几个部分组成：1. 电磁线圈电磁线圈是电磁脉冲阀的核心部件。

它由导线绕制而成，通电时会产生磁场。

电磁线圈通常由铜制成，因为铜具有较好的导电性能和耐腐蚀性。

2. 可控硅可控硅是电磁脉冲阀的开关装置。

它可以将电流传导到电磁线圈，以使电磁脉冲阀打开或关闭。

可控硅具有较高的开关频率和可靠性，广泛应用于电力、电气控制等领域。

3. 导磁铁导磁铁用于增强电磁线圈的磁力。

它通常由高磁导率的材料制成，如铁、镍等。

导磁铁的存在可以集中磁场，并提高电磁脉冲阀的灵敏度和响应速度。

4. 阀体阀体是电磁脉冲阀的外壳，用于固定和保护内部组件。

阀体通常由金属材料制成，具有较好的耐高温、耐腐蚀和耐压性能。

电磁脉冲阀的工作过程电磁脉冲阀的工作过程通常可以分为以下几个步骤：1. 施加电流当电磁脉冲阀需要打开时，电流被施加到可控硅上。

可控硅开始导通，将电流传导到电磁线圈。

2. 产生磁场电磁线圈中通过电流会产生磁场。

磁场的生成使得电磁脉冲阀中的导磁铁被吸引，从而打开阀门。

3. 流体流动打开阀门后，流体开始通过电磁脉冲阀，流动到下一个部件或系统中。

4. 断开电流当需要关闭电磁脉冲阀时，电流被断开。

可控硅停止导通，电磁线圈中的磁场消失，导磁铁释放阀门。

电磁脉冲阀的应用电磁脉冲阀在各种工业和农业领域中广泛应用。

以下是一些典型的应用场景：1. 农业灌溉系统电磁脉冲阀被用于农业灌溉系统中的水流控制。

通过控制电磁脉冲阀的开关，可以精确控制水流的流量和灌溉的时间，提高农作物的生长效果。

2. 工业控制系统电磁脉冲阀被广泛用于工业控制系统中的流量控制。

它可以根据需要精确控制流体的进出，实现工业生产过程的自动化和优化。

3. 燃气系统电磁脉冲阀也被应用于燃气系统中的流量控制。

ASCO电磁阀工作原理和优缺点

ASCO电磁阀工作原理和优缺点气动活塞执行机构采用压缩空t气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。

它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。

阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。

2.ASCO电磁阀的优点（1）流体阻力小因为ASCO电磁阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。

（2）启闭力矩小，开闭较省力因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。

（3）介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能达到使用的目的更适用于介质的流动方向可能改变的管路中。

（4）结构长度较短因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。

（5）密封性能好全开时密封面受冲蚀较小。

（6）全开时，密封面受工作介质的冲蚀比截止阀小。

（7）体形比较简单，铸造工艺性较好，适用范围广。

3.ASCO电磁阀的缺点（1）密封面易损伤ASCO电磁阀板与阀座相接触的两密封而之间有相对摩擦。

易损伤，影响密封件能与使用寿命，维修比较困难。

（2）启闭时间长，高度大由于闸阀启闭时须全开或全关，闸板行程大，开启用要-定的空间，外形尺寸高，安装所需空间较大。

（3）结构复杂ASCO电磁阀-般都有两个密封面，给加工、研磨和维修增加一些，困难零件较多，制造与维修较困难，成本比较高。

电磁脉冲阀应该怎么样来维护

电磁脉冲阀应该怎么样来维护
电磁脉冲阀工作原理：膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹
电磁脉冲阀维护与保养：
1、脉冲阀较长时间不用时应关闭阀前手动阀，重新启用时应作试动作数次，待开关正常后方再投入使用。

2、应定期清洗：定期清洗脉冲阀内外吸附的附着污物。

3、电磁脉冲阀安装后，须通入介质试用作数次，确认性能及管控程序正常后才可投入使用。

4、建议安装过滤器和压力表，过滤器可以保证无杂质进入脉冲阀管道，工作时意压力表可以及时监测渐入管道压力，减少压力过大，对阀体造成损失。

在额定压差范围内。

当工作压力/超过额定压力或工作压差超过额定压差时，电磁脉冲阀要停止使用，关闭前后手动阀，以防止电磁脉冲阀爆炸和泄漏。

5、电磁脉冲阀一般都是水平安装，如果侧装的话，有可能造成阀门关闭不严，即内漏，因尽量避免侧装。

6、普通脉冲法不要在易燃易爆的环境中使用，如果工作的环境有易燃成分进入的话，就采用防爆脉冲阀。

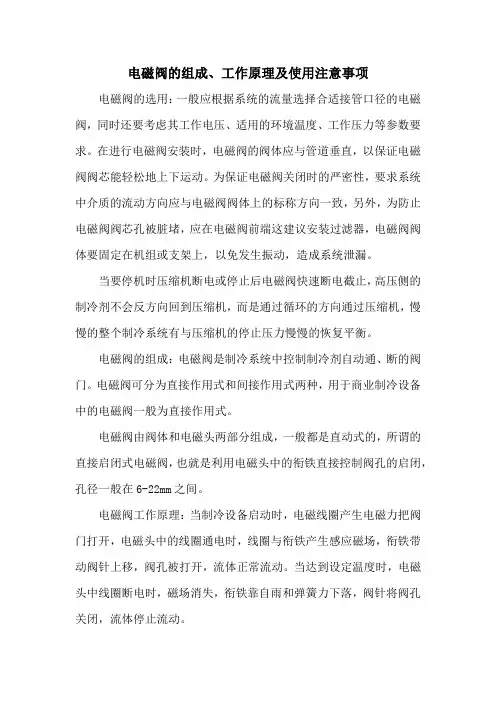

电磁阀的组成、工作原理及使用注意事项

电磁阀的组成、工作原理及使用注意事项电磁阀的选用：一般应根据系统的流量选择合适接管口径的电磁阀，同时还要考虑其工作电压、适用的环境温度、工作压力等参数要求。

在进行电磁阀安装时，电磁阀的阀体应与管道垂直，以保证电磁阀阀芯能轻松地上下运动。

为保证电磁阀关闭时的严密性，要求系统中介质的流动方向应与电磁阀阀体上的标称方向一致，另外，为防止电磁阀阀芯孔被脏堵，应在电磁阀前端这建议安装过滤器，电磁阀阀体要固定在机组或支架上，以免发生振动，造成系统泄漏。

当要停机时压缩机断电或停止后电磁阀快速断电截止，高压侧的制冷剂不会反方向回到压缩机，而是通过循环的方向通过压缩机，慢慢的整个制冷系统有与压缩机的停止压力慢慢的恢复平衡。

电磁阀的组成：电磁阀是制冷系统中控制制冷剂自动通、断的阀门。

电磁阀可分为直接作用式和间接作用式两种，用于商业制冷设备中的电磁阀一般为直接作用式。

电磁阀由阀体和电磁头两部分组成，一般都是直动式的，所谓的直接启闭式电磁阀，也就是利用电磁头中的衔铁直接控制阀孔的启闭，孔径一般在6-22mm之间。

电磁阀工作原理：当制冷设备启动时，电磁线圈产生电磁力把阀门打开，电磁头中的线圈通电时，线圈与衔铁产生感应磁场，衔铁带动阀针上移，阀孔被打开，流体正常流动。

当达到设定温度时，电磁头中线圈断电时，磁场消失，衔铁靠自雨和弹簧力下落，阀针将阀孔关闭，流体停止流动。

电磁阀的作用与工作原理：制冷系统分高压和低压，液态和气态，为了防止压缩机停机后高压液态的制冷剂对压缩机形成冲击，故采用电磁阀来保护，当压缩机启动前系统压力处于平衡的状态所以不存在冲击，这时电磁阀供电打开压缩机启动，制冷剂循环制冷。

电磁阀常见的故障：1、电源接线不良，只需要重新接线或者是接好插件即可。

2、电源的电压不稳定需要及时的调整电压恢复到额定值。

3、系统内存在杂质造成电磁阀的主阀芯或者是动铁阀芯被卡死，必须及时清洁系统内的杂质然后更换电磁阀。

4、电磁阀本身的质量问题或者是工作年限太长，需要更换新的。

电磁阀原理及使用注意事项

电磁阀原理及使用注意事Through the process agreeme nt to achieve a uni fied action policy for differe nt people, so as to coord in ate acti on, reduce bli ndn ess, and make the work orderly.编制：_________________ 审核：_________________ 批准：_________________电磁阀原理及使用注意事项简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。

文档可直接下载或修改，使用时请详细阅读内容。

1.电磁阀从原理上分为三大类：1 ）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3 ）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

美国ASCO电磁阀在养护工作的过程中需要注意的事项

美国ASCO电磁阀在养护工作的过程中需要注意的事项ASCO电磁阀是美国ASCO Companies Inc.公司生产的一种紧要的流体掌控元件。

在各种液体、气体、蒸汽等管路系统中起着关键作用。

由于电磁阀具有高效稳定的特点，近年来在制造业、化工、医药、环保、能源等领域广泛应用。

但是，不同的使用环境和应用需求，会对电磁阀的养护工作提出不同的要求。

本文将针对美国ASCO电磁阀，介绍在养护工作过程中需要注意的事项。

1. 清洗和维护液体管道养护电磁阀的首要任务是保持管道内部清洁，避开积累物堵塞管道或电磁阀内部，导致电磁阀工作显现故障。

因此，清洗和维护液体管道尤为紧要。

清洗应当定期进行，清洗液有多种选择，如清水、碱性清洗剂等。

使用清洗剂时，应依据管道内液体的特性选择相应的清洗剂。

在清洗过程中，应避开对液体管道和阀门门厅造成损伤，同时定期检查管道内部的情形，如管道是否显现裂痕，是否有积累物等。

2. 电磁阀密封件的保养在电磁阀中，密封件是难免损耗的零部件，密封不良会导致液体泄漏和电磁阀的失效。

因此，电磁阀密封件的保养和更换也是养护的紧要内容。

特别经典的例子是汽车上的发动机密封，假如老化，简单导致机油泄漏的情况。

在电磁阀内，液体的压力也可能会导致密封松动，进而导致泄漏。

因此，定期检查密封件的情形和更换较为简单磨损的密封件是必要的工作。

3. 润滑电磁阀的关键部件电磁阀是由很多的零部件构成而成，不同零部件的摩擦会在特定使用环境下导致磨损，影响电磁阀的正常使用。

为了保证电磁阀的正常、稳定运行，润滑关键部件是需要注意的养护工作之一、通常，油脂或其他润滑剂可以用于电磁阀的维护。

但是需要依据环境特性和使用要求决议摩擦表面的情形，假如表面已经磨损，仅仅涂上油脂无法解决问题。

4. 电磁阀冬季养护冬季养护电磁阀往往是一项扎手的工作，低温环境会使电磁阀内的水变成冰，导致阀芯被滞住，从而影响电磁阀的正常使用。

因此，在冬季维护电磁阀前，我们必需先将管道内的水排空，假如条件允许，可以安装加热器和保温材料来保持管道暖和。

脉冲电磁阀工作原理

脉冲电磁阀工作原理
脉冲电磁阀是一种常用于控制流体介质流动的设备，它的工作原理是基于电磁力原理。

下面我们来看一下脉冲电磁阀的工作原理。

- 结构组成：脉冲电磁阀主要由阀体、阀芯、电磁线圈和控制部分组成。

- 工作原理：
1. 初始状态：电磁线圈无电流通过时，阀芯由弹簧压力推动处于关闭状态，介质无法通过阀体。

2. 开启状态：当电磁线圈通电时，产生的磁场作用于阀芯。

磁场力大于弹簧力，使得阀芯上下移动，与阀体之间形成通道，介质可以通过阀体。

3. 关闭状态：当电磁线圈断电时，磁场消失，弹簧的压力重新推动阀芯，使得阀芯与阀体紧密接触，阀体内的通道关闭，介质无法通过。

- 控制方式：
脉冲电磁阀可以通过电子控制装置进行操作控制，实现对阀芯的开启和关闭。

这通常通过对电磁线圈施加电流来实现。

电流的通断与脉冲信号相对应，不同的信号可以控制阀芯的不同状态。

- 应用领域：
脉冲电磁阀广泛应用于液压、气动系统中，常用于控制液体和气体的流量、压力以及流向。

其可靠性高、反应速度快等特点
使得它在工业自动化领域得到广泛应用。

总结：脉冲电磁阀的工作原理是通过控制电磁线圈的通断来驱动阀芯的开启和关闭，从而控制流体介质的流动。

它是一种常见的流体控制装置，广泛应用于液压、气动系统等领域。

详谈电磁脉冲阀工作原理介绍及技术要求

详谈电磁脉冲阀工作原理介绍及技术要求电磁脉冲阀的种类较多，不同的电磁脉冲阀有不同的工作原理，这对于用户在使用时会带来方便上的问题，下面我们来介绍下，不同电磁脉冲阀的工作原理和相关技术要求。

一：电磁脉冲阀工作原理淹没式电磁脉冲阀工作原理：膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压，膜片后移。

压缩空气通过阀输出口喷吹，电磁脉冲阀处于"开启”状态。

脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。

电磁脉冲阀DMF-Z为直角式脉冲阀其进出口之间的夹角为90度，它适用于储气包与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气道。

电磁脉冲阀是脉冲袋式除尘器清灰系统的压缩空气“开关”。

受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力个收尘效率。

直角式电磁脉冲阀工作原理：电磁脉冲阀DMF-Z为直角式脉冲阀其进出口之间的夹角为90度，它适用于储气包与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气道。

膜片把电磁脉冲阀分成前、后两个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于关闭状态，脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。

脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。

是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。

电磁脉冲阀工作原理

电磁脉冲阀工作原理一、引言电磁脉冲阀是一种常见的工业自动控制元件，广泛应用于液压、气动和流体控制等领域。

其主要作用是通过电磁力控制阀芯的开关来实现介质的开关和流量调节。

本文将详细介绍电磁脉冲阀的工作原理。

二、电磁脉冲阀的结构电磁脉冲阀由铁芯、线圈、阀座、阀盖和弹簧等组成。

其中，铁芯是电磁脉冲阀的核心部件，它能够产生强大的吸合力和释放力，从而实现阀芯的快速开关。

三、电磁脉冲阀的工作原理1. 静止状态下在静止状态下，弹簧使得铁芯与阀座紧密贴合，从而封闭了介质通道。

此时线圈不通电，无法产生任何吸合力。

2. 通电状态下当线圈通电时，会产生一个强大的磁场。

这个磁场会使得铁芯上出现一个极性相反于线圈极性的磁极，从而产生吸合力。

这个吸合力会克服弹簧的作用，将铁芯向上拉起，使得阀芯与阀座分离。

介质就可以通过阀芯和阀座之间的通道流动了。

3. 断电状态下当线圈断电时，磁场消失，铁芯上的磁极也消失了。

此时铁芯会因为重力或者弹簧的作用而回到原来的位置，与阀座紧密贴合。

介质通道再次被封闭。

四、电磁脉冲阀的应用电磁脉冲阀广泛应用于液压、气动和流体控制等领域。

比如说，在气动系统中，它可以控制气压进入或者排出某个区域；在液压系统中，它可以控制液压油进入或者排出某个部件；在自动化流体控制系统中，它可以控制各种介质（如水、气、油等）的开关和流量调节。

五、总结通过本文对电磁脉冲阀的工作原理进行详细介绍，我们可以看到其主要是依靠电磁力来控制阀芯的开关。

这种控制方式可以实现快速、准确、可靠的介质开关和流量调节，因此在工业自动控制领域中得到了广泛应用。

电磁阀原理及使用注意事项

仅供参考[整理] 安全管理文书电磁阀原理及使用注意事项日期：__________________单位：__________________第1 页共10 页电磁阀原理及使用注意事项1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分第 2 页共 10 页步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

流体的温度必须小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

各种ASCO电磁阀工作原理及阀优缺点

各种ASCO电磁阀工作原理及阀优缺点各种ASCO电磁阀工作原理及阀优缺点是指关闭件ASCO电磁阀沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。

一般，闸阀不行作为调整流量使用。

它可以适用低温压也可以适用于高温高压，并可依据阀门的不同材质。

但闸阀一般不用于输送泥浆等介质的管路中。

优点：①流体阻力小；②启、闭所需力矩较小；③可以使用在介质向两方向流淌的环网管路上，也就是说介质的流向不受限制；④全开时，密封面受工作介质的冲蚀比截止阀小；⑤形体结构比较简洁，制造工艺性较；⑥结构长度比较短。

缺点：①形状尺寸和开启高度较大，所需安装的空间亦较大；②在启闭过程中，密封面人相对摩擦，摩损较大，甚至要在高温时简单引起擦伤现象；③一般闸阀都有两个密封面，给给加工、研磨和修理增加了一些困难；④启闭时间长。

2、ASCO电磁阀是用圆盘式启闭件往复回转90左右来开启、关闭和调整流体通道的一种阀门。

优点：①结构简洁，体积小，重量轻，耗材省，别用于大口径阀门中；②启闭快速，流阻小；③可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。

可适用于通风除尘管路的双向启闭及调整，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

缺点：①流量调整范围不大，当开启达30%时，流量就将进95%以上；②由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。

一般工作温度在300℃以下，PN40以下；③密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。

3、球阀：是由旋塞阀演化而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90实现开启和关闭的目的。

球阀在管道上主要用于切断、安排和转变介质流淌方向，设计成V形开口的球阀还具有良的流量调整功能。

优点：①具有低的流阻(实际为0)；②因在工作时不会卡住(在无润滑剂时)，故能牢靠地应用于腐蚀性介质和低沸点液体中；③在较大的压力和温度范围内，能实现*密封；④可实现快速启闭，某些结构的启闭时间仅为0.05~0.1s，以能用于试验台的自动化系统中。

脉冲电磁阀工作原理

脉冲电磁阀工作原理脉冲电磁阀是一种常用于工业控制系统中的电磁阀，它通过电磁力控制流体的开关，广泛应用于液压、气动系统中。

脉冲电磁阀的工作原理非常重要，了解其工作原理有助于我们更好地使用和维护这些设备。

脉冲电磁阀的工作原理主要包括以下几个方面：1. 电磁力的作用，脉冲电磁阀内部包含一个线圈，当通电时，线圈会产生磁场，这个磁场会对阀内的磁性材料产生作用，从而控制阀的开关状态。

这种电磁力的作用是脉冲电磁阀能够实现迅速开关的基础。

2. 控制脉冲信号，脉冲电磁阀通常需要外部控制信号来实现开关操作，这个控制信号可以是电压的变化或者是脉冲信号。

当控制信号到来时，电磁阀内部的线圈会受到激励，产生磁场，从而控制阀的开关状态。

3. 流体控制，脉冲电磁阀内部包含一个阀芯，当电磁力作用于阀芯时，阀芯会改变流体通道的状态，从而实现流体的开关控制。

这种流体控制是脉冲电磁阀的核心功能，它能够实现液压、气动系统中流体的精准控制。

4. 反馈控制，一些高级的脉冲电磁阀还会包含反馈控制功能，通过传感器来检测阀芯位置或者流体状态，从而实现对流体控制的闭环调节。

这种反馈控制能够提高脉冲电磁阀的精度和稳定性。

总的来说，脉冲电磁阀的工作原理是基于电磁力对阀芯的控制，通过外部控制信号来实现流体的开关控制，同时一些高级的脉冲电磁阀还会包含反馈控制功能，实现对流体控制的闭环调节。

了解脉冲电磁阀的工作原理有助于我们更好地选择和使用这些设备，也有助于我们在实际应用中更好地维护和保养这些设备，延长其使用寿命。

在实际应用中，我们需要根据具体的控制要求和流体特性来选择合适的脉冲电磁阀，同时也需要注意脉冲电磁阀的安装和维护，确保其正常稳定地工作。

希望本文对脉冲电磁阀的工作原理有所帮助，也希望大家在实际应用中能够更好地使用和维护脉冲电磁阀，为工业控制系统的稳定运行做出贡献。

电磁阀原理及使用注意事项

电磁阀原理及使用注意事项电磁阀是一种由电磁力控制的阀门装置，它的原理是通过电磁线圈通电产生磁场，使阀体内的阀芯或阀片受到磁力作用，从而打开或关闭阀门。

电磁阀广泛应用于流体的控制领域，例如自动控制系统、工业生产流程中的流量控制等。

电磁阀的主要组成部分包括阀体、阀芯或阀片、电磁线圈和控制电路。

阀体是电磁阀的外壳，用于固定其他零部件，通常由金属材料制成。

阀芯或阀片是电磁阀的关键部件，通过受到电磁力的作用，实现打开、关闭或调节流体流量的功能。

电磁线圈是电磁阀的动力来源，通过通电产生磁场，激活阀芯或阀片。

控制电路用于控制电磁线圈的通断，从而控制阀芯或阀片的动作。

电磁阀的工作原理较为简单，当电磁线圈通电时，磁场将吸引阀芯或阀片，使其与阀座分离，流体通道打开。

当电磁线圈断电时，磁场消失，阀芯或阀片由于弹簧的作用回到初始位置，流体通道关闭。

控制电磁阀的通断可以通过外部控制电路实现，例如利用开关、计算机、PLC等设备。

在使用电磁阀时需要注意一些事项，以确保其正常工作和安全使用。

首先，为了保证电磁阀的正常工作，应正确选用电磁阀的型号和规格，根据具体的工作环境和要求进行选择。

其次，在安装电磁阀时，应正确接驳电磁线圈的电源，注意电源电压和频率的要求，以免影响电磁阀的工作。

同时，还需要注意电磁阀的接口连接，如螺纹接口、法兰接口等，确保连接紧固，并严禁出现漏气、漏油等现象。

在使用过程中，应注意电磁阀的工作环境和介质的特性。

电磁阀通常适用于不含腐蚀性和粉尘等杂质的中性介质。

如果介质具有腐蚀性，应选用适用的材料进行阀体和接口的选择，以免阀体损坏或介质泄漏。

如果介质带有杂质，应定期进行检查清理，以保证通道畅通。

此外，使用电磁阀时还需注意控制电路的安全性。

首先，应确保电磁阀的电源电压和控制电路的电压一致，以免因电压不匹配而损坏电磁阀。

其次，控制电路应符合相关的标准和规范，例如防护等级、防雷击能力等，以保证人身安全和设备的正常运行。

阿斯卡ASCO电磁阀选型注意事项

阿斯卡ASCO电磁阀选型注意事项一:适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致.流体的温度必须小于选用电磁阀的标定温度.阿斯卡ASCO电磁脉冲阀允许液体粘度一般在20CST以下,大于20CST应注明.工作压差,管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式;最低工作压差大于0.04MPa时可选用先导式(压差式)电磁阀;最高工作压差应小于电磁阀的最大标定压力;一般电磁阀都是单向工作,因此要注意是否有反压差,如有安装止回阀.流体清洁度不高时应在电磁阀前安装过滤器,一般电磁阀对介质要求清洁度要好.注意流量孔径和接管口径;电磁阀一般只有开关两位控制;条件允许请安装旁路管,便于维修;有水锤现象时要定制电磁阀的开闭时间调节.注意环境温度对电磁阀的影响电源电流和消耗功率应根据输出容量选取,电源电压一般允许±10%左右,必须注意交流起动时VA值较高.二,可靠性阿斯卡ASCO电磁脉冲阀分为常闭和常开二种;一般选用常闭型,通电打开,断电关闭;但在开启时间很长关闭时很短时要选用常开型了.寿命试验,工厂一般属于型式试验项目,确切地说我国还没有电磁阀的专业标准,因此选用电磁阀厂家时慎重.动作时间很短频率较高时一般选取直动式,大口径选用快速系列.三,安全性一般电磁阀不防水,在条件不允许时请选用防水型,工厂可以定做.阿斯卡ASCO电磁脉冲阀的最高标定公称压力一定要超过管路内的最高压力,否则使用寿命会缩短或产生其它意外情况.有腐蚀性液体的应选用全不锈钢型,强腐蚀性流体宜选用塑料王(SLF)电磁阀.爆炸性环境必须选用相应的防爆产品.四,经济性有很多电磁阀可以通用,但在能满足以上三点的基础上应选用最经济的产品.。
