基于EDA技术的数字调频发射机的设计与实现

基于EDA技术的数字调频发射机的设计与实现

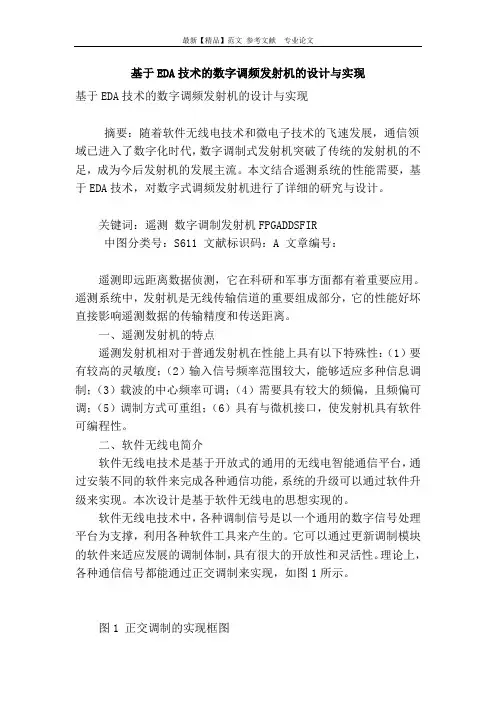

摘要：随着软件无线电技术和微电子技术的飞速发展，通信领域已进入了数字化时代，数字调制式发射机突破了传统的发射机的不足，成为今后发射机的发展主流。

本文结合遥测系统的性能需要，基于eda技术，对数字式调频发射机进行了详细的研究与设计。

关键词：遥测数字调制发射机fpgaddsfir
中图分类号：s611 文献标识码：a 文章编号：
遥测即远距离数据侦测，它在科研和军事方面都有着重要应用。

遥测系统中，发射机是无线传输信道的重要组成部分，它的性能好坏直接影响遥测数据的传输精度和传送距离。

一、遥测发射机的特点
遥测发射机相对于普通发射机在性能上具有以下特殊性：（1）要有较高的灵敏度；（2）输入信号频率范围较大，能够适应多种信息调制；（3）载波的中心频率可调；（4）需要具有较大的频偏，且频偏可调；（5）调制方式可重组；（6）具有与微机接口，使发射机具有软件可编程性。

二、软件无线电简介
软件无线电技术是基于开放式的通用的无线电智能通信平台，通过安装不同的软件来完成各种通信功能，系统的升级可以通过软件升级来实现。

本次设计是基于软件无线电的思想实现的。

软件无线电技术中，各种调制信号是以一个通用的数字信号处理平台为支撑，利用各种软件工具来产生的。

它可以通过更新调制模
块的软件来适应发展的调制体制，具有很大的开放性和灵活性。

理论上，各种通信信号都能通过正交调制来实现，如图1所示。

图1 正交调制的实现框图
三、数字调频发射机设计与实现
本次设计的数字调频发射机的系统原理框图如图2所示：
图2 数字调频发射机原理框图
dds用来产生频偏可调、分辨率较高的频率时变信号，也就是产生低频信号同时实现基带信号的调频；利用锁相环pll技术可以合成高精度、高稳定度的频率信号，在此次设计中pll用于合成中心频率可调的高频载波信号；单边带调制器ssb可以进行i、q两路信号的正交处理，实现了低频的基带信号向高频载波的搬移，搬移后携带着信息的高频载波经功率放大器放大输出。

此次设计的控制电路如图3所示。

图3 控制电路结构图
整个系统硬件电路以altera公司生产的fpga为核心，外围分别接有ad转换器、da转换器、锁相环频率合成电路pll、i/q两路ssb调制器和时钟信号源组成。

此外还有相应的fpga和这些外围芯片的接口电路等。

本系统控制电路需完成以下功能：1) 为
a/d,d/a,pll,ssb提供既定频率的时钟信号。

2) 完成对
pll,a/d,d/a的控制。

3) 将dds输出信号进行后期处理，并输出到
d/a。

1时钟信号产生
此次设计系统采用一个80mhz的晶振作为fpga的参考时钟，然后通过晶振接入fpga进行十分频作为锁相环环路的参考时钟
（8mhz），同时经过八分频后作为ad转换器和da转换器的工作时钟（10mhz）。

这里采用一个晶振作为总的时钟源，各部分电路由晶振所产生振荡信号的分频提供的方法适合于电路简单，器件物理距离较近的情况。

2dds模块实现
本次设计采用直接频率合成(dds)产生基带信号。

可编程逻辑器件以其速度高、规模大、可编程,以及有强大eda软件工具支持等特性,十分适合实现dds技术。

利用fpga可以根据需要方便地实现各种调幅、调相和调频功能的dds，具有良好的实用性和灵活性。

就其合成信号质量而言，我们采用滤波器滤波、利用信号的对称性扩大rom的存储容量等办法，其精度误差能够控制在参数要求的允许范围之内。

本次设计，我们采用基于fpga的自行设计的dds系统。

3 fir滤波器实现
本设计我们通过ip核来实现fir滤波器。

altera 提供的fir compiler是一个结合altera的fpga器件的fir filter filter core，dsp builder与fir compiler可以紧密结合起来，dsp builder 提供了一个fir core的应用环境和仿真验证环境。

我们可以在
simulink环境中新建一个模型，放置signalcompiler模块和fir 模块。

fir在altera dsp builder-megacore
function-fir_compiler中。

然后我们再进行fir滤波器核的设置。

最后把以上生成的模块连接，完成数字调频滤波器硬件fpga控制电路总图如图4。

图4 数字调频滤波器硬件fpga控制电路总图
4pll电路实现
数字调制发射机中，锁相环用来产生高稳定度、高精度的载波信号。

锁相环路由双模分频器mc12034、锁相环频率合成芯片mc145152,压控振荡器he725、放大器op27a四部分组成。

双模分频器mc12034使用64/65分频比，所以芯片的管脚sw悬空，仅由管脚mc来控制分频器的分频比。

频率合成芯片mc145152内部是一个6位的计数器a、一个10位的计数器n，根据合成频率来设定这两个计数器计数初值，3位的内部分频比控制端ra2,ra1,ra0确定8种内部分频比。

遥测发射机要求载波信号的中心频率为2231.5mhz，所以锁相环路的总的分频比为：根据双模分频器的的分频比公式m=pn+a(其中p=64)得到：17852=64n+a，最后得到n=278=010*******b，a=60=111100b。

把计算的初值通过fpga写入mc145152芯片内，经锁相环频率合成后得到中心频率为2231.5mhz的高频载波信号。

op27a是低噪、高精度、高速度的放大器，用来将鉴相器输出的
小电压信号放大后送入压控振荡器vco中，用来控制输出频率的变化。

he725是双输出、双电压控制端的压控振荡器。

频率范围是
250-300000mhz，粗调带宽范围是20%-50%，细调带宽范围是1%- 5%；主路输出即为频率为2231.5mhz的高频载波，送入i/o调制器的本振源输入端；副路输出送入双模分频器的参考频率输入端，锁相环电路实现原理图如图5所示：
图5 锁相环原理图
5 单边带调制电路ssb实现
幅度调制用ad公司的i/o调制器ad8346芯片实现，它是一款高性能的正交调制器、调制载波的频率范围为0.8ghz~2.5ghz，可调制的基带信号带宽为直流到70mhz。

当给dds输入一个常量时，dds合成频率单一的波形，合成的信号送入i/o调制器，实现了正弦信号的幅度调制，其中包括载波和携带信息的上边带和下边带。

当任意波形的调制信号输入dds实现基带调频后，再经过i/o调制器实现信号频谱搬移后输出。

将上述设计的内容按照控制系统总图连接，完成本次设计。

三、总结
软件无线电已成为当前新一代无线通信的关键技术之一。

基于软件无线电的数字调制发射机采用可编程逻辑器件fpga可以通过修改软件方便实现重组调制，进而实现各种调制方式。

这种方式下的发射机调制频率可以通过软件参数根据需要而改变，频偏可调整，
充分而合理的利用了珍贵的频率资源，同时在实际应用中还具有可以与采编器合并，扩展性强。

设计中采用altera公司的flex系列的fpga芯片为硬件载体进行本次设计的。

根据遥测系统的特点，进行了各部分电路模块的设计。

此设计在quartus软件上进行设计仿真，并利用示波器观察波形，验证了本次设计方案的可行性。

本次设计虽然有一些进展，但对本设计的研究仍然有很多地方需要进一步完善，尤其关于针对性能指标的计算与设计等，以便使遥测发射机精度更高，性能更好。

作者简介：赵航（1977-），女，吉林长春人，吉林工程技术师范学院教师，讲师，硕士，主要从事电子技术、eda的教学研究。
