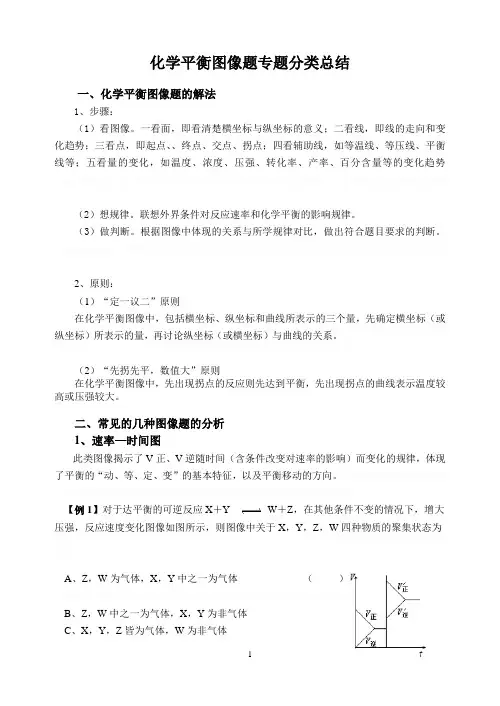

化学平衡图像题专题分类总结一、化学平衡图像题的解法1、步骤：（1）看图像。
一看面，即看清楚横坐标与纵坐标的意义；二看线，即线的走向和变化趋势；三看点，即起点、、终点、交点、拐点；四看辅助线，如等温线、等压线、平衡线等；五看量的变化，如温度、浓度、压强、转化率、产率、百分含量等的变化趋势（2）想规律。
联想外界条件对反应速率和化学平衡的影响规律。
（3）做判断。
根据图像中体现的关系与所学规律对比，做出符合题目要求的判断。
2、原则：（1）“定一议二”原则在化学平衡图像中，包括横坐标、纵坐标和曲线所表示的三个量，先确定横坐标（或纵坐标）所表示的量，再讨论纵坐标（或横坐标）与曲线的关系。
（2）“先拐先平，数值大”原则在化学平衡图像中，先出现拐点的反应则先达到平衡，先出现拐点的曲线表示温度较高或压强较大。
二、常见的几种图像题的分析1、速率—时间图此类图像揭示了V正、V逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向。
【例1】对于达平衡的可逆反应X＋Y W＋Z，在其他条件不变的情况下，增大压强，反应速度变化图像如图所示，则图像中关于X，Y，Z，W四种物质的聚集状态为A、Z，W为气体，X，Y中之一为气体（）B、Z，W中之一为气体，X，Y为非气体C、X，Y，Z皆为气体，W为非气体D、X，Y为气体，Z，W中之一为气体2、浓度－时间图像此类图像题能说明各平衡体系组分（或某一成分）在反应过程中的变化情况，解题时要注意各物质曲线的拐点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况。
詁啬謁兑鋰詐櫪际鸹輊铭鏜鉸苎谓紺毵偉滤【例2】今有正反应放热的可逆反应，若反应开始经t1秒后达平衡，又经t2秒后，由于反应条件改变，使平衡破坏，到t3秒时q5AfobV0vrt0QRg。
濁矫鲕闥崍儈織嚨则襝價狭饉锆鲑蚬骓哒竄蛻養镭滩龐愨财態滯觇鄶谓鎔闹链争。
化学平衡图像完美版资料
（一）速率图像
1、浓度－时间图 2、速率－时间图 3、速率－温度 (或压强)图
（二）常见化学平衡图像
1、某物质的转化率(或百分含量)-时间-温度 (或压强)图 2、某物质的转化率(或百分含量)-- 温度-压强图
1、某物质的转化率(或百分含量)-时间-温度 (或压强)图：P51
转 (B)平衡后，若升高温度，则平衡向逆反应方向移动
化 的 •对于2A(g)+B(g) C(g)+3D(g)(正反应吸热)有如下图所示的变化，图中Y轴可能表示：
例：对于反应mA(g)+nB(g)
率 1.01*10 Pa 例：对于反应mA(g)+nB(g)
pC(g)+qD(g) pC(g)+qD(g)
例：对于反应mA(g)+nB(g)
A的转 化率
B的
T1
转化 率
T2
pC(g)+qD(g)
P1 P2
0
t0
t
T1 > T2;
正反应 吸 热
< P1 P2; m+n< p+q
例1、可逆反应mA(s)+nB(g)
pC(g)+qD(g)。反应中，
当其它条件不变时，C的质量分数与温度（T）和压强
（P）的关系如上图，根据图中曲线分析，判断下列叙
C、平衡体系中的A%
300℃ D、平衡体系中的C%
200℃
100℃
0
P
A、D
练习2．P49 9、已知：
4NH3(g)+5O2(g)=4NO(g)+6H2(g). △H=-1025kJ/mol该
化学选修4《化学平衡》化学平衡图像共28页
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！28Fra bibliotek
常见化学平衡图像及分析共21页
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END
常见化学平衡图像及分析
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
高二化学 平衡图像汇总
时遁市安宁阳光实验学校化学平衡图像[解题思路]一、v-t图1. 向某密闭容器中加入4 molA、1.2mol C和一定量的B三种气体，一定条件下发生反应，各物质的浓度随时间变化如甲图所示[已知t0～t1阶段保持恒温、恒容，且c(B)未画出]。
乙图为t2时刻后改变反应条件，反应速率随时间的变化情况，已知在t2、t3、t4、t5时刻各改变一种不同的条件，其中t3时刻为使用催化剂。
(1)若t1=15 s，则t0～t1阶段的反应速率为v(C)= 。
(2)t4时刻改变的条件为，B的起始物质的量为。
(3)t5时刻改变的条件为，该反应的逆反应为(填“吸热反应”或“放热反应”)。
(4)已知t0～t1阶段该反应放出或吸收的热量为Q kJ(Q为正值)，试写出该反应的热化学方程式：____________________________________________________________________ ____。
(5)图乙中共有Ⅰ～Ⅴ五处平衡，其平衡常数最大的是。
2. 将煤转化为水煤气是将煤转化为洁净燃料的方法之一，反应为C(s)＋H2O(g)CO(g)＋H2(g)，该反应的化学平衡常数表达式为K＝________。
若反应的逆反应速率与时间的关系如图所示：①可见反应在t1、t3、t7，时都达到了平衡，而t2、t8时都改变了一种条件，试判断t2时改变的是什么条件：t2时________________。
②若t4时降压，t6时增大反应物的浓度，请在图中画出t4～t6时逆反应速率与时间的关系线。
二、x-t图（x为某一物质的浓度、物质的量、百分含量、转化率）1.一定温度下，在2L的密闭容器中，X、Y、Z三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是 ( ) A．反应开始到10s，用Z表示的反应速率为0.158mol/(L·s）B．反应开始到10s ，X的物质的量浓度减少了0.79mol/LC．反应开始时10s，Y的转化率为79.0%D．反应的化学方程式为：X(g)＋ Y(g)Z(g)2.T℃时，A气体与B气体反应生成C气体。
高中化学平衡图像全面分类总结实用汇总

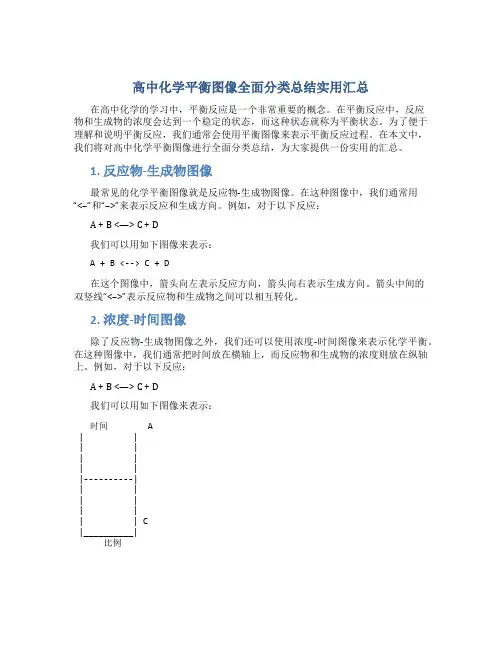

高中化学平衡图像全面分类总结实用汇总在高中化学的学习中，平衡反应是一个非常重要的概念。
