S7-200PLC PID和模拟量
关于s7-200PID的使用方法

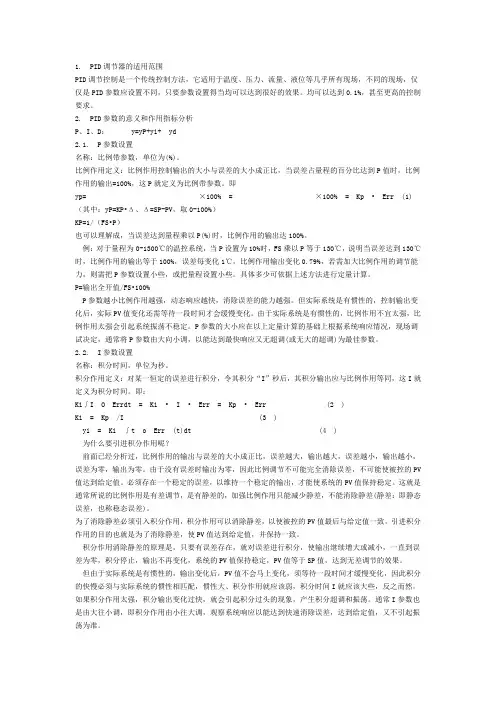

1. PID调节器的适用范围PID调节控制是一个传统控制方法,它适用于温度、压力、流量、液位等几乎所有现场,不同的现场,仅仅是PID参数应设置不同,只要参数设置得当均可以达到很好的效果。
均可以达到0.1%,甚至更高的控制要求。
2. PID参数的意义和作用指标分析P、I、D: y=yP+yi+ yd2.1. P参数设置名称:比例带参数,单位为(%)。
比例作用定义:比例作用控制输出的大小与误差的大小成正比,当误差占量程的百分比达到P值时,比例作用的输出=100%,这P就定义为比例带参数。
即yp= ×100% = ×100% = Kp • Err (1)(其中:yP=KP•Δ、Δ=SP-PV,取0-100%)KP=1/(FS•P)也可以理解成,当误差达到量程乘以P(%)时,比例作用的输出达100%。
例:对于量程为0-1300℃的温控系统,当P设置为10%时,FS乘以P等于130℃,说明当误差达到130℃时,比例作用的输出等于100%,误差每变化1℃,比例作用输出变化0.79%,若需加大比例作用的调节能力,则需把P参数设置小些,或把量程设置小些。
具体多少可依据上述方法进行定量计算。
P=输出全开值/FS•100%P参数越小比例作用越强,动态响应越快,消除误差的能力越强。
但实际系统是有惯性的,控制输出变化后,实际PV值变化还需等待一段时间才会缓慢变化。
由于实际系统是有惯性的,比例作用不宜太强,比例作用太强会引起系统振荡不稳定。
P参数的大小应在以上定量计算的基础上根据系统响应情况,现场调试决定,通常将P参数由大向小调,以能达到最快响应又无超调(或无大的超调)为最佳参数。
2.2. I参数设置名称:积分时间,单位为秒。
积分作用定义:对某一恒定的误差进行积分,令其积分“I”秒后,其积分输出应与比例作用等同,这I就定义为积分时间。
即:Ki∫I O Errdt = Ki • I • Err = Kp • Err (2 )Ki = Kp /I (3 )yi = Ki ∫t o Err (t)dt (4 )为什么要引进积分作用呢?前面已经分析过,比例作用的输出与误差的大小成正比,误差越大,输出越大,误差越小,输出越小,误差为零,输出为零。
S7-200中的PID控制(温度控制举例)

Slide 12
1
PID温度控制示例-实现过程
通过PID向导配置PID回路 PID相关指令及回路表 通过文本显示向导配置TD200C显示屏 编写程序
Slide 13
1
实现过程-通过PID向导配置PID回路
步骤
1 进入PID配置向导
2选择要配置的PID回路
Slide 6
6
PID温度控制示例
提纲
PID控制理论简介 PID温度控制示例
工作原理 任务目标 实现过程
Slide 7
7
S7-200 PID 温度控制
PID温度控制示例
工作原理 任务目标 实现过程
Slide 8
8
PID温度控制示例-工作原理
PID温度控制系统是一个闭环系统,由 PLC的输出控制加热器对热电阻的加热 程度.
1. 选择一个未使用的V存储区来存放模块的配置信息,可 以点击“建议地址”按钮,让系统来选定一个合适的存 储区。这里PID回路存储区的首地址为VB400。
2. 点击“下一步”按钮。
Slide 20
2
配置PID回路-步骤7:指定子程序和中断程序
1. 为向导子程序和中断程序命名。 2. 点击“下一步”按钮。
相关指令
通过向导完成对PID回路的 配置后回生成子程序 “PIDx_INIT”。
Slide 24
2
PID相关指令及回路表- PIDx_INIT指令
PIDx_INIT 指令根据在PID向导中设 置的输入和输出执行 PID 功能。 每次扫描均调用该指令。
PIDx_INIT 指令的输入和输出取决 于在PID 向导中所作的选择。例 如,如果选择“增加PID手动控制 ”功能则在指令中将显示 Auto_Manual(自动/手动切换)和 ManualOutput(手动模式下的输出 值)输入,如果在 PID 向导的“ 回路报警选项”屏幕中选择“使 能低限报警(PV)”,则在指令 中将显示LowAlarm(低限报警) 输出。
S7-200+PID温度控制课件

10
PID温度控制示例-任务目标
使用西门子文本显示屏TD200C实 时监测热电阻的实际温度
并且可以通过显示屏设定目标温度 以及PID控制参数。通过PLC实现温 度的PID调节。
11
PID温度控制示例
PID温度控制示例
工作原理 任务目标 实现过程
12
PID温度控制示例-实现过程
屏幕0
用于设定PID 温度控制系统 的目标温度
48
配置TD200C显示屏
步骤7: 定义用户菜单和文字
屏幕0中PLC数据的属性
数据地址为VD2000(后面编写PLC程序时会用到该 地址)。
数据格式为实数(浮点数)。
42
配置TD200C显示屏
步骤7: 定义用户菜单和文字
屏幕0中PLC数据的属性
数据地址为VD412(根据PID回路表VD412中的值既 是Kc)。
数据格式为实数(浮点数)。
显示小数点后两位
允许用户编辑
43
配置TD200C显示屏
步骤7: 定义用户菜单和文字
屏幕1
用于设定积 分时间常数 Ti
4
PID控制理论简介-积分调节
积分调节作用
使系统消除稳态误差, 提高无差度。因为 有误差, 积分调节就进行, 直至无差, 积分 调节停止, 积分调节输出一常值。积分作 用的强弱取决与积分时间常数Ki, Ki越小, 积分作用就越强。反之Ki大则积分作用 弱, 加入积分调节可使系统稳定性下降, 动态响应变慢。积分作用常与另两种调 节规律结合, 组成PI调节器或PID调节器。
6
PID温度控制示例
提纲
PID控制理论简介
PID温度控制示例
工作原理 任务目标 实现过程
4.5 西门子S7-200PLC中的PID指令介绍[13页]
![4.5 西门子S7-200PLC中的PID指令介绍[13页]](https://img.taocdn.com/s3/m/a50cf6550b4c2e3f57276373.png)
4.5 西门子S7-200PLC中的PID指令介绍
二、PID回路表的格式及初始化 2 PID回路表初始化
为执行PID指令,要对PID回路表进行初始化处理, 即将PID回路表中有关的参数(给定值SPn、增益KC、采 样时间TS、积分时间TI、微分时间TD),按照地址偏移 量写入到变量寄存器V中。一般是调用一个子程序,在 子程序中,对PID回路表进行初始化处理。在采用人机 界面的系统中,初始化参数通过人机界面直接输入。 相关的程序在“5.2.2 基于PLC、变频器的闭环调速系 统的设计”一节中详细叙述,此处不做赘述。”
西安航空职业技术学院自动化工程学院 《自动控制技术及应用》电子课件
4.5 西门子S7-200PLC中的PID指令介绍
一、PID调节指令格式及功能
梯形图
语句表
功能
PID TBL,LOOP
PID 指令:当使能端 EN 为 1 时, PID 调节指令对 TBL 为起始地址 的 PID 参数表中的数据进行 PID 运算
西安航空职业技术学院自动化工程学院 《自动控制技术及应用》电子课件
4.5 西门子S7-200PLC中的PID指令介绍
表4-15 PID回路表
偏移地址(VB)变量名
数据格式输入输出类 取值范围
型
T+0
反馈量(PVn) 双字实数输入
应在0.0~1.0之间
T+4
给定值(SPn) 双字实数输入
应在0.0~1.0之间
西安航空职业技术学院自动化工程学院 《自动控制技术及应用》电子课件
4.5 西门子S7-200PLC中的PID指令介绍
二、PID回路表的格式及初始化 1 PID回路表
西门子S7-200PLC第6章 PLC模拟量采集及闭环控制系统

模拟执行部件之前,必须将标准化的实数值转换成一个16位的标定整
数值。
• 3. PID回路表
•
用PID运算的参数,每个PID控制回路都 有一个确定起始地址(TBL)的回路表。
PID回路表
• 4. PID回路指令
• PID运算通过PID回路指令来实现。
化处理后写入回路表首单元VD200 ; • 5)执行PID回路运算指令; • 6)对PID回路运算的输出结果单元VD208进行数据转换后送入模拟
量输出。
• 参看教材图6-9 PID回路表及定时0中断初始化子程序实例
• 本章小结: • 作业:
•
谢谢收看!!
该电流通过250 电阻将其转换为1~5V电压,作为A/D转换 器的模拟量输入信号,A/D转换器输出的数字量信号可以直接 输入给计算机进行处理。
• 2 计算机闭环控制系统
被控设备(对象)输出的物理量(即被控参数或称系统输出参 数),经传感器、变送器、 A/D转换后反馈到输入端,与期望 值(即给定值或称系统输入参数)进行比较,当二者产生偏差 时,对该偏差进行决策或PID运算处理,其处理后的信号经D/A 转换器转换为模拟量输出,控制执行器进行调节,从而使输出 参数按输入给定的条件或规律变化。由于系统是闭和的,输出 量的变化经变送器反馈到输入端与输入量进行比较,由于反馈 的输出量与输入量相位相反,所以也称闭环控制负反馈系统。
• (2) 回路输入转换及标准化数据
• 每个PID回路有两个输入量,给定值(SP)和过程变量(PV)。 在PID指令对这些物理量进行运算之前,必须对它们及其它输入量进 行标准化处理,即通过程序将它们转换成标准的浮点型表达形式。
• (3) 回路输出值转换成标定数据
•
PID回路输出的是0.0~1.0之间标准化的实数值,回路输出在驱动
S7-200SMART中PID使用、调试方法和步骤

S7-200SMART中PID使用、调试方法和步骤01 PID回路控制概述PID控制器是应用最广泛的闭环控制器,它根据给定值与被控实测值之间的偏差;按照PID算法计算出控制器的输出量,控制执行机构进行调节,使被控量跟随给定量变化,并使系统达到稳定;自动消除各种干扰对控制过程的影响。
其中PID分别表示比例、积分和微分。
S7-200 SMART中PID功能实现方式有以下三种:PID指令块:通过一个PID回路表交换数据,只接受0.0 - 1.0之间的实数(实际上就是百分比)作为反馈、给定与控制输出的有效数值。
PID向导:方便地完成输入/输出信号转换/标准化处理。
PID指令同时会被自动调用。
根据PID算法自己编程S7-200 SMART CPU最多可以支持8个PID控制回路(8个PID指令功能块),根据PID算法自己编程没有具体数目的限制,但是我们需要考虑PLC的存储空间以及扫描周期等影响。
PID控制是负反馈闭环控制,能够抑制系统闭环内的各种因素所引起的扰动,使反馈跟随给定变化。
PID控制算法有几个关键的参数Kc(Gain,增益)Ti(积分时间常数),Td(微分时间常数)Ts(采样时间)在S7-200 SMART中PID功能是通过PID指令功能块实现。
通过定时(按照采样时间)执行PID功能块,按照PID运算规律,根据当时的给定、反馈、比例-积分-微分数据,计算出控制量。
由于PID可以控制温度、压力等等许多对象,它们各自都是由工程量表示,因此有一种通用的数据表示方法才能被PID功能块识别。
S7-200 SMART中的PID功能使用占调节范围的百分比的方法抽象地表示被控对象的数值大小。
在实际工程中,这个调节范围往往被认为与被控对象(反馈)的测量范围(量程)一致。
PID功能块只接受0.0 - 1.0之间的实数(实际上是0%--100%)作为反馈、给定与控制输出的有效数值,如果是直接使用PID功能块编程,必须保证数据在这个范围之内,否则会出错。
S7-200模拟量单元及PID指令

0 MSB F 数据值12位 数据值12位 单极性数据 4 3 0 2 0 1 0
3
2
0
1
0
0
0 LSB 0 0
MSB
双极性数据
LSB
输出数据格式
F 0 MSB F 数据值12位 数据值12位 电流输出数据格式 4 3 0 2 0 1 0 3 2 0 1 0 0 0 LSB 0 0
MSB
电压输出数据格式
满量程输入 0mV~50mV 0mV~100mV 0mV~500mV 0V~1V 0V~5V 0mV~20mA 0V~10V
分辨率
12.5μV
25μV
125μV
1.25mV 2.5mV
双极性 SW1 ON OFF SW2 OFF ON SW3 OFF OFF SW4 ON ON SW5 OFF OFF SW6 OFF OFF
PID控制(比例—积分—微分控制)算法在过程控制领域中的闭环控制中得到 了广泛应用。
r(t) + -
e(t)
PID控制环节
M(t)
被控对象
C(t)
反馈环节
PID控制器可调节回路输出,使系统达到稳定状态。偏差e是给定 值SP和测量值PV的差值。式(1)为PID控制的位置式算法,回路的输出 变量M(t)是时间的函数,它可以看作是比例项、积分项、微分项3项之 t 和: M (t ) KC e KC edt M initial KCde / dt
在进行接线时应注意以下几点。 (1) 传感器接线的长度应尽可能短,并使用屏蔽双绞线 。 (2) 敷设线路时应使用电缆槽,避免将导线弯成锐角。 (3) 避免将信号线与电源线路平行接近布置。 (4) 使用高质量的24V DC传感器电源,以保证无噪声 及稳定运行。
3_S7-200 SMART_PID解析

给定值 +-
控制器
实测值
PID控制器
干扰
执行器
控制对象
被控变量
变送器
广义对象
温度、压力、流量、液 位、功率、电流等
Page 5
mn Kc en K I en MX K D en en1
2012.11
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
PID控制— 模拟量输出
Page 31
2012.11
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
PID控制— 模拟量输出
Page 32
2012.11
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
S7-200 SMART
PID Control
©Siemens Ltd., China 2012. All Rights Reserved.
对象介绍
干扰量 z
热能
调节阀
调节对象
室内温度测量
y – 调节量
调节器
e – 调节偏差
x – 被调量 w – 设定值
Page 2
2012.11
©Siemens Ltd., China 2012. All Rights Reserved. Industry Sector
要实现无扰动切换必须满足以下条件: ➢从自动向手动切换时,使手动输出值等于当前的实际控制输出值; ➢从手动向自动切换使,使设定值相当于当前的过程反馈值。
S7-200PLC模拟量编程方法

1、模拟量值和A/D转换值的转换假设模拟量的标准电信号是A0—Am(如:4—20mA),A/D转换后数值为D0—D (单极性的西门子PLC200系列的0—32000),设模拟量的标准电信号是A,A/D转换后的相应数值为D,由于是线性关系,函数关系A=f(D)可以表示为数学方程:A=(D-D0)×(Am-A0)/(Dm-D0)+A0根据该方程式,可以方便地根据D值计算出A值。
将该方程式逆变换,得出函数关系D=f(A)可以表示为数学方程:D=(A-A0)×(Dm-D0)/(Am-A0)+D0举几个例子:例1、以S7-200和4—20mA为例,经A/D转换后,得到的数值是6400—32000,即A0=4,Am=20,D0=6400,Dm=32000,代入公式,得出:A=(D-6400)×(20-4)/(32000-6400)+4假设该模拟量与AIW0对应,则当AIW0的值为12800时,相应的模拟电信号是6400×16/25600+4=8mA。
例2、某温度传感器,-10—60℃与4—20mA相对应,以T表示温度值,AIW0为PLC模拟量采样值,则根据上式直接代入得出:T=70×(AIW0-6400)/25600-10可以用T 直接显示温度值。
例3、某压力变送器,当压力达到满量程5MPa时,压力变送器的输出电流是20mA,AIW0的数值是32000。
可见,每毫安对应的A/D值为32000/20,测得当压力为0.1MPa时,压力变送器的电流应为4mA,A/D值为(32000/20)×4=6400。
由此得出,AIW0的数值转换为实际压力值(单位为KPa)的计算公式为:VW0的值=(AIW0的值-6400)(5000-100)/(32000-6400)+100(单位:KPa)再举个具体编程实例:组建一个小的实例系统演示模拟量编程。
本实例的的CPU是CPU222,仅带一个模拟量扩展模块EM235,该模块的第一个通道连接一块带4—20mA变送输出的温度显示仪表,该仪表的量程设置为0—100度,即0度时输出4mA,100度时输出20mA。
如何使用S7-200CPU 的PID控制

如何使用S7-200CPU 的PID控制S7-200 能够进行PID 控制。
S7-200 CPU最多可以支持8 个PID 控制回路(8个PID 指令功能块)。
PID 是闭环控制系统的比例-积分-微分控制算法。
PID 控制器根据设定值(给定)与被控对象的实际值(反馈)的差值,按照PID 算法计算出控制器的输出量,控制执行机构去影响被控对象的变化。
PID 控制是负反馈闭环控制,能够抑制系统闭环内的各种因素所引起的扰动,使反馈跟随给定变化。
根据具体项目的控制要求,在实际应用中有可能用到其中的一部分,比如常用的是PI(比例-积分)控制,这时没有微分控制部分。
1、PID 算法在S7-200 中的实现PID 控制最初在模拟量控制系统中实现,随着离散控制理论的发展,PID也在计算机化控制系统中实现。
计算机化的PID 控制算法有几个关键的参数:●Kc:Gain,增益●Ti:积分时间常数●Td:微分时间常数●Ts:采样时间在S7-200 中PID 功能是通过PID 指令功能块实现。
通过定时(按照采样时间)执行PID 功能块,按照PID 运算规律,根据当时的给定、反馈、比例-积分-微分数据,计算出控制量。
PID 功能块通过一个PID 回路表交换数据,这个表是在V 数据存储区中的开辟,长度为36 字节。
因此每个PID 功能块在调用时需要指定两个要素:PID控制回路号,以及控制回路表的起始地址(以VB 表示)。
由于PID 可以控制温度、压力等等许多对象,它们各自都是由工程量表示,因此有一种通用的数据表示方法才能被PID 功能块识别。
S7-200中的PID 功能使用占调节范围的百分比的方法抽象地表示被控对象的数值大小。
在实际工程中,这个调节范围往往被认为与被控对象(反馈)的测量范围(量程)一致。
PID 功能块只接受0.0 - 1.0 之间的实数(实际上就是百分比)作为反馈、给定与控制输出的有效数值,如果是直接使用PID 功能块编程,必须保证数据在这个范围之内,否则会出错。
关于西门子S7-200 PID编程学习心得

关于西门子S7-200 PID编程学习心得1. 注意区分输入端接的是电压信号还是电流信号;输出端是电流信号还是电压信号。
在模拟模块上不同信号下的接线方式。
2. 了解信号输入元件相关资料:如使用温度变送器,要了解温度变送器测量范围,如0~100℃;输出电流范围4~20mA;分度号是什么,如PT100;接线原理图等。
相关输入元件;输出元件在模拟模块上的接线方式。
其他如工程要求的精度是多少等。
3. 关于PID设定值(VD204)确认:假定我们将控制温度定位23.5℃;以单极性为例,首先应确定输入信号是0~10V电压信号还是4~20mA电流信号?,这在PID设定值中非常重要。
如是0~10V电压输入信号对应0~32000,温度范围0~100℃,设定值为可直接算出: VD204=23.5/(100-0)=0.235;若是电流4~20mA,其对应数值应为6400~32000,温度范围0~100℃,则设定值应为0.388。
原因:模拟模块中0~32000对应0~20mA;其中6400~32000对应4~2 0mA对应0~100℃;这就必须进行相关的计算,23.5℃电流计算方式:(20-4):(100-0)=(X-4):23.5;解方程:X=7.76(mA)。
设定值:VD204=7.76/20=0.388.4. 关于PID输出值(VD208)确认:以单极性为例,应确定输出信号是0~10V电压信号还是4~20mA电流信号对应着0~32000?若是输出信号AQW0对应电压信号,比如0~10V,则AQW0=(实数VD208*32000在转化成整数)即可;若是输出信号AQW0对应电流信号,比如4~20 mA,则AQW0=(实数VD208*32000在转化成整数+6400)。
5. 关于PID恒温控制实际:通过上机实验可知:PID恒温控制是围绕着设定值进行调节的。
若设定温度为23.5℃;当温度低于设定值时,加温蒸汽调节阀始终处于全部打开状态,;当温度达到23.5℃,加温用的蒸汽调节阀开始逐渐关闭,在关闭过程中,温度有可能仍在渐渐上升,温度偏离越大,关闭速度越快;知道全部关闭为止;当温度再次低于设定值时,加温蒸汽调节阀则会逐渐打开,打开速度取决于温度偏离值的大小,偏离越大,打开速度越快;直到温度再次达到设定值。
S7-200PLC模拟量及PID控制的实例
