电磁阀的型号选择

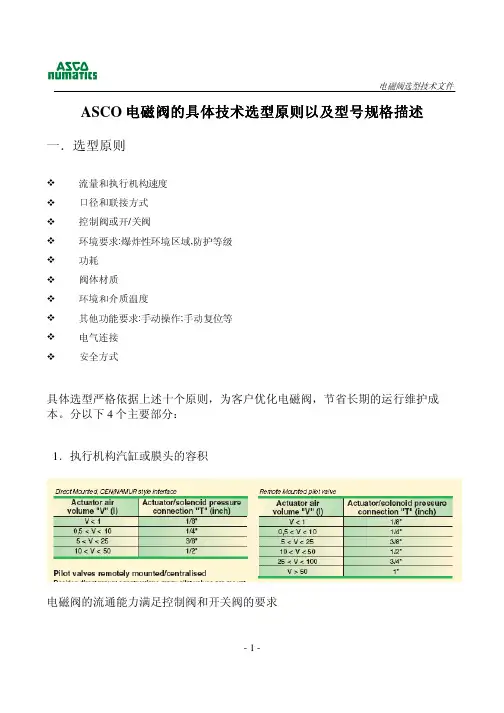

ASCO电磁阀的具体技术选型原则与常用型号
电磁阀选型技术文件电磁阀的具体技术选型原则以及型号规格描述的具体技术选型原则以及型号规格描述ASCO电磁阀一．选型原则流量和执行机构速度口径和联接方式控制阀或开/关阀环境要求:爆炸性环境区域,防护等级功耗阀体材质环境和介质温度其他功能要求:手动操作;手动复位等电气连接安全方式具体选型严格依据上述十个原则，为客户优化电磁阀，节省长期的运行维护成本。
分以下4个主要部分：1．执行机构汽缸或膜头的容积电磁阀的流通能力满足控制阀和开关阀的要求电磁阀选型技术文件2．爆炸性环境区域,防护等级，安全等级：安装区域为防爆区，按IEC标准，区域划分为：2区；气体组别为IIC；温度级别：T6。
1）隔爆等级：II 2 G /D EEx d II C T6；2）防护等级：IP 65或 IP673）安全等级：用于SIS系统的电磁阀必须满足SIL44）环境温度– 40°C ~ +60°C，仪表空气温度-40°C ~ +40°C或者仪表空气温度-20°C ~ +120°C3．功耗：注：功率与导线的线径和传输距离密切相关，上面为理论值，仅供参考。
推荐使用比较低的功耗，其优点：功耗除影响线距外，功耗越低，线圈温升越小，适用于高温气候环境，对电源的宽容度很高。
低功耗电磁阀可以节省电缆成本，可以由ESD系统I/O输出卡件直接驱动。
4．降低采购成本和今后的维护和维修成本、选择的型号必须要满足大部分应用要求。
电磁阀选型技术文件二．选型建议1．控制阀-由于电磁阀是安装在执行机构和定位器之间，所以电磁阀必须0压差启动的直动式电磁阀。
以327系列为主。
例如：两位三通、通用型、直动式、整体不锈钢电磁阀型号：减功耗(3.6W)：WSNF8327B102 24VDC 或低功耗(1.8W)：WSNF8327B302 24VDC 性能特点如下：过程接口尺寸：1/4”NPT阀体材质：316SST流通能力：Cv = 0.5操作压差：0 ~ 10bar；可以带手动操作器，加后缀MS 或MOFPM 橡胶：-20℃-+120℃线圈环境温度：-60℃ ~ 100℃WSNF电磁线圈外壳（即整体式接线盒）316 SST材质，NF为铝壳材质。
电磁阀的选型和使用
电磁阀的选型和使用
一、类型选择
根据应用场景和需求，选择合适的电磁阀类型。
常见的电磁阀类型包括直动式、先导式、分步先导式、二位三通、三位三通等。
选择时需考虑工作压力、工作介质、电源条件等因素。
二、电源电压
根据产品规格和实际需要，选择合适的电源电压。
一般电磁阀的电源电压有110V、220V、380V等，选择时需注意
电压等级和频率是否符合产品要求。
三、线圈温度
电磁阀线圈的温度会影响阀门的性能和寿命。
在选择时，需要考虑线圈的耐温等级和实际工作温度，以确保电磁阀能够正常工作。
四、接管口径
根据实际需要，选择合适的接管口径。
电磁阀的接管口径需与管道口径相匹配，以保证流体的流畅通过。
五、工作压差
考虑工作压差对电磁阀的影响。
在选择时，需要了解阀门的工作压差范围，以确保阀门在正常工作压力下工作。
六、安装方式
根据实际需要，选择合适的安装方式。
电磁阀的安装方
式有多种，包括水平安装、垂直安装、侧装等，选择时需考虑安装空间和维修保养的便利性。
七、流体性质
考虑流体性质对电磁阀的影响。
不同的流体性质对阀门的材料和结构有不同的要求，选择时需了解流体的性质（如粘度、腐蚀性、颗粒物等），以选择合适的阀门型号。
八、附加功能
根据实际需要，选择附加功能。
一些电磁阀具有防爆、防水、防火等附加功能，选择时需考虑实际需求和使用环境，以确保阀门的安全性和可靠性。
电磁阀选型依据
电磁阀选型依据电磁阀是一种流体控制元件，广泛应用于自动化控制系统中。
它通过电磁力作用改变阀门开度，从而控制流体的流量、压力和方向。
在工业自动化领域中，电磁阀的选型非常重要，因为不同的工况和控制要求需要选择不同类型的电磁阀。
本文将介绍电磁阀的选型依据。
1. 工况参数电磁阀的选型首先要考虑工况参数，例如流体介质、流量、压力、温度等。
不同的工况参数对电磁阀的选型有不同的要求。
1.1 流体介质流体介质是决定电磁阀材料选择的重要因素。
一般来说，对于腐蚀性介质，需要使用耐腐蚀材料制成的电磁阀，如不锈钢、PVC、聚四氟乙烯等；对于低温介质，需要选择耐低温材料，如聚丙烯、氟橡胶等；对于高温介质，则需要使用耐高温材料，如不锈钢、铜、铝、PTFE等。
此外，对于含有颗粒物的介质，需要选择耐磨损材料，如嵌入式硬质合金等。
1.2 流量和压力电磁阀的选型还需考虑流量和压力。
流量和压力决定了选择电磁阀的通径大小和耐压能力。
实际选择电磁阀时要根据实际需要决定通径大小，通常主要取决于流量值和压力等级。
当流量值较大时，应选择通径较大的电磁阀。
当压力等级高时，应选择耐压能力强的电磁阀。
1.3 温度温度是电磁阀选型的另一重要参数，不同的工作温度将会影响电磁阀的选型。
电磁阀在不同的温度下有不同的特性，如磁导率、热膨胀系数、硬度以及脆性等。
因此，选用电磁阀必须考虑特定工况下的温度，以保证其正常工作。
2. 控制要求电磁阀的控制要求也是选型的重要指标。
根据控制要求的不同，可以选用多种不同类型的电磁阀。
常用的电磁阀有两位两通、两位三通、三位二通、三位三通等多种类型。
2.1 通断型和调节型电磁阀通断型电磁阀是控制流体的通断，如开关灯的开关。
调节型电磁阀则是用来控制流体的流量或压力大小，如水龙头上的阀门。
2.2 单向和双向电磁阀单向电磁阀是有一个进口和一个出口，具有单向通道的特点，只能实现单向流体控制。
双向电磁阀则是有两个进口和两个出口，可以正反双向控制。
smc电磁阀选型样本
SMC电磁阀选型样本引言电磁阀作为自动化控制系统中常用的执行元件，广泛应用于工业生产中。
SMC 公司是世界上知名的气动控制和自动化设备制造商。
本文将介绍SMC电磁阀的选型要点，并给出一个选型样本。
选型要点在选择SMC电磁阀时，需要考虑以下几个要点：1. 工作压力工作压力是选型电磁阀的重要参数之一。
根据实际应用需要，选择适当的工作压力范围。
SMC电磁阀的工作压力通常在0.15MPa至1.0MPa之间。
2. 电压类型SMC电磁阀有直流和交流两种电压类型可选。
根据实际输入电压类型选择合适的电磁阀。
常见的电压类型有DC24V、AC110V和AC220V等。
3. 连接口径连接口径取决于系统的气源管道大小。
常见的连接口径有M5、G1/8、G1/4和G3/8等。
根据气源管道的尺寸选择合适的连接口径。
4. 工作模式根据实际工作需求，选择合适的工作模式。
SMC电磁阀常见的工作模式包括常闭型（通电时阀门关闭）和常开型（通电时阀门打开）。
5. 阀门类型SMC电磁阀有多种不同类型的阀门，包括直动式和间接式。
根据实际需求选择适合的阀门类型。
选型样本基于上述选型要点，以下是一个选型样本：标题：SMC电磁阀选型样本应用场景该选型样本适用于一个工业生产线上的气动控制系统，需要使用电磁阀控制气体流动。
选型要点•工作压力范围：0.15MPa至1.0MPa•电压类型：DC24V•连接口径：G1/4•工作模式：常开型•阀门类型：直动式选型结果基于以上要点，推荐选择以下型号的SMC电磁阀：型号：NVJ114-5G40B主要参数•工作压力范围：0.15MPa至1.0MPa•电压类型：DC24V•连接口径：G1/4•工作模式：常开型•阀门类型：直动式特点和优势•结构紧凑，体积小，重量轻•高性能密封材料，工作可靠•适用于空气、水和其他非腐蚀性介质的控制结论根据应用场景和选型要点，推荐选择SMC型号NVJ114-5G40B直动式常开型电磁阀，该电磁阀具有良好的工作压力范围、适合的接口尺寸和工作电压，并且具有紧凑的结构和高性能密封材料，能够满足工业生产线上的气动控制需求。

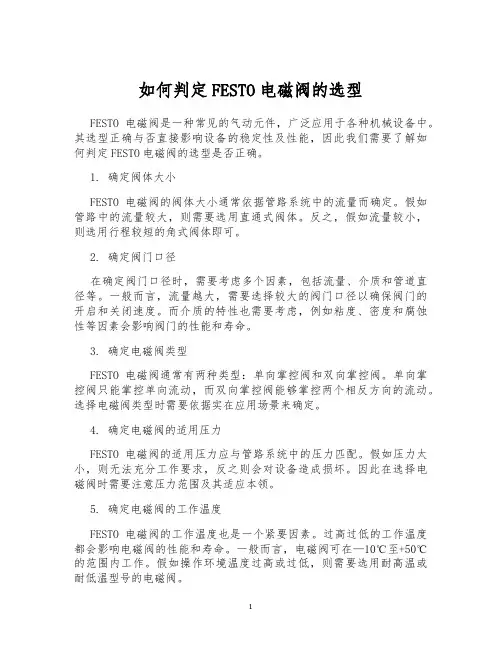

如何判定FESTO电磁阀的选型
如何判定FESTO电磁阀的选型FESTO电磁阀是一种常见的气动元件，广泛应用于各种机械设备中。
其选型正确与否直接影响设备的稳定性及性能，因此我们需要了解如何判定FESTO电磁阀的选型是否正确。
1. 确定阀体大小FESTO电磁阀的阀体大小通常依据管路系统中的流量而确定。
假如管路中的流量较大，则需要选用直通式阀体。
反之，假如流量较小，则选用行程较短的角式阀体即可。
2. 确定阀门口径在确定阀门口径时，需要考虑多个因素，包括流量、介质和管道直径等。
一般而言，流量越大，需要选择较大的阀门口径以确保阀门的开启和关闭速度。
而介质的特性也需要考虑，例如粘度、密度和腐蚀性等因素会影响阀门的性能和寿命。
3. 确定电磁阀类型FESTO电磁阀通常有两种类型：单向掌控阀和双向掌控阀。
单向掌控阀只能掌控单向流动，而双向掌控阀能够掌控两个相反方向的流动。
选择电磁阀类型时需要依据实在应用场景来确定。
4. 确定电磁阀的适用压力FESTO电磁阀的适用压力应与管路系统中的压力匹配。
假如压力太小，则无法充分工作要求，反之则会对设备造成损坏。
因此在选择电磁阀时需要注意压力范围及其适应本领。
5. 确定电磁阀的工作温度FESTO电磁阀的工作温度也是一个紧要因素。
过高过低的工作温度都会影响电磁阀的性能和寿命。
一般而言，电磁阀可在—10℃至+50℃的范围内工作。
假如操作环境温度过高或过低，则需要选用耐高温或耐低温型号的电磁阀。
6. 确定电磁阀的耐久度电磁阀的耐久度是指其使用寿命，即在正常条件下能够持续工作的时间。
选用电磁阀时需要了解其寿命及其维护和修理保养情况。
一般而言，FESTO电磁阀使用寿命最长可达数百万次，因此在选型时需要关注其耐久度。
7. 确定电磁阀的掌控电压最后一个问题是确定电磁阀掌控电压。
电磁阀的掌控电压必需与掌控器或电源的输出电压相匹配，以确保电磁阀正常工作和长寿命。
一般而言，电磁阀掌控电压为24VDC或220VAC等。
结论在选择FESTO电磁阀时，我们需要考虑多个因素，包括阀体大小、阀门口径、电磁阀类型、适用压力、工作温度、耐久度和掌控电压等。
smc电磁阀选型样本
SMC电磁阀选型样本1. 引言SMC电磁阀是一种常用的控制元件，在自动化控制系统中起着非常重要的作用。
选型合适的SMC电磁阀能够有效控制液体、气体等流体的流动，并实现系统的自动控制。
本文档将介绍SMC电磁阀的选型原则、货号解析以及常用型号的参数和特点，帮助用户更好地选择合适的SMC电磁阀，确保系统的正常运行。
2. SMC电磁阀选型原则在选择SMC电磁阀时，需要考虑以下几个因素：2.1 流量要求根据实际应用需求确定所需要的流量范围。
电磁阀的通径越大，其能够处理的流量就越大。
因此，在选型时，需要参考所需的流量和系统的耗气量，选择合适的通径和口径。
2.2 工作压力电磁阀的工作压力需要根据系统的工作压力来确定。
一般情况下，选型时需要考虑系统的最高工作压力，并留有一定的余量，以确保电磁阀能够正常工作。
2.3 工作介质电磁阀的工作介质通常包括气体和液体。
在选型时，需要注意工作介质的种类、温度、粘度等因素，以保证电磁阀对工作介质的适应性和稳定性。
2.4 工作环境工作环境也是选型的重要因素之一，包括温度、湿度、腐蚀性气体等。
电磁阀的选型需要考虑工作环境的特点，选择适合的外壳材料和密封材料，以保证电磁阀在恶劣环境下的可靠性和稳定性。
3. SMC电磁阀货号解析SMC电磁阀的货号通常由一系列数字和字母组成，每个字符代表了不同的信息。
以下是SMC电磁阀货号的解析方法：•第一个字符：代表产品系列。
例如，“SY”代表“多通电磁阀系列”，“SV”代表“低功率电磁阀系列”等。
•第二个字符：代表产品类型。
例如，“A”代表“四通电磁阀”，“B”代表“三通电磁阀”等。
•第三个字符：代表电磁阀的口径。
例如，“025”代表“2.5mm”，“200”代表“20mm”等。
•第四个字符：代表任务位置。
例如，“R”代表“正常耐压”，“L”代表“低耐压”等。
•其余字符：代表特殊功能或选项。
例如，“10”代表“AC220V”，“30”代表“DC24V”等。
smc电磁阀选型手册 (2)
SMC电磁阀选型手册1. 引言本手册旨在为用户提供有关SMC电磁阀的选型指南。
电磁阀是一种广泛应用于自动化控制领域的关键元件，可在流体管路中控制液体或气体的流动。
SMC是一家全球领先的自动化控制解决方案提供商，其电磁阀系列以其高质量、可靠性和创新性而闻名。
本手册将介绍SMC电磁阀的工作原理、类型、特点、选型准则和常见问题。
通过阅读本手册，用户将能够了解如何选择适合其应用需求的SMC电磁阀，并能够正确使用和维护这些设备。
2. SMC电磁阀的工作原理SMC电磁阀是通过电磁力来控制流体管路中液体或气体的流动。
其工作原理基于电磁感应，当通电时，电流通过线圈产生磁场，通过磁场的作用，改变了阀体内的活塞位置，从而打开或关闭阀门。
SMC电磁阀通常由电磁线圈、阀体和活塞组成。
电磁线圈是产生磁场的关键部件，其通过通电来改变阀门的状态。
阀体是容纳活塞和阀门的部件，通过活塞的位置改变来改变阀门的状态。
活塞是负责控制阀门开闭的部件，具有很高的密封性和稳定性。
3. SMC电磁阀的类型SMC电磁阀按照用途可分为多种类型，下面将介绍一些常见的SMC电磁阀类型：3.1 直动式电磁阀直动式电磁阀是最常见的一种电磁阀类型，其工作原理和上述介绍的工作原理相同。
直动式电磁阀的特点是结构简单、尺寸小巧、反应速度快、可靠性高，适用于大多数普通应用场合。
3.2 比例式电磁阀比例式电磁阀是一种根据输入信号控制流量的电磁阀。
它具有流量调节范围广、精度高、稳定性好的特点，适用于需要精确控制流量的应用场合，如流量控制。
3.3 高频电磁阀高频电磁阀主要用于高频振动设备中，具有快速响应、高频率、低功耗、高效能的特点。
它通常用于需要频繁开关的场合，如高频研磨、高频冲击等。
3.4 单向电磁阀单向电磁阀是一种用于控制流体的单向流动的电磁阀，其特点是结构简单、操作方便、可靠性高。
它通常用于需要限制流体流向的场合。
4. SMC电磁阀的选型准则选择适合的SMC电磁阀是确保系统运行正常的关键之一。
气动电磁阀型号
气动电磁阀型号一、引言气动电磁阀是一种将气动信号转换为电磁信号控制的装置，被广泛应用于各种工业自动化系统中。
在工业生产中，气动电磁阀起着举足轻重的作用，所以了解不同型号的气动电磁阀对于工程师和技术人员来说至关重要。
本文将介绍几种常见的气动电磁阀型号，以及它们的特点和应用领域。
二、型号一：2V025-082V025-08是一种常见的2位2通单控电磁阀。
其指的是：2位表示有两个工作位置，即开和关；2通表示有两个通道，即一个通道用于气体的进出，另一个通道用于控制，也就是开关控制信号；单控表示只有一个控制口。
2V025-08的工作压力范围为0-0.8MPa，适用介质为气体、水、油等。
该型号的电磁阀广泛应用于气动系统、液压系统、冷却设备等领域。
三、型号二：3V210-083V210-08是常用的3位2通单控电磁阀。
与2V025-08相比，除了控制口数量不同外，其余参数类似。
3位表示有三个工作位置，分别是常闭位、常开位和中位。
这种阀门在控制气体流向或者合并气体流向时非常有效。
3V210-08电磁阀也具有0-0.8MPa的工作压力范围和适用于气体、水、油等介质。
它广泛用于包装机械、汽车制造、纺织印染、化工等行业。
四、型号三：4V210-084V210-08是3位5通的单控电磁阀，也是一种常用的气动电磁阀型号。
3位5通表示有三个工作位置，其中一个为中位，另外两个可分别连接两个气源。
而5通表示有五个通道，其中两个是进气口，两个是排气口，另一个是控制口。
4V210-08电磁阀的工作压力范围同样为0-0.8MPa，适用介质为气体、水、油等。
它常用于冶金、石化、食品加工等领域。
五、型号四：4V310-104V310-10是一种3位5通的双控电磁阀，相较于4V210-08来说，最主要的区别就是4V310-10具有两个控制口。
这种设计使它能够实现更复杂的控制功能。
4V310-10电磁阀的工作压力范围为0-1.0MPa，适用介质同样为气体、水、油等。
ASCO_电磁阀选型指南
ASCO电磁阀过程控制专业选型指南ASCO电磁阀选型步骤•操作类型: 2通/ 3通/ 4通;•工作状态: 常开/ 常闭（2/2；3/2）/ 通用(仅指2位3通电磁阀);•介质: 空气/ 水/ 轻油等;•所需流量：内孔尺寸或 Kv,Cv,•通径: 螺纹尺寸和类型;•压力: P in, 压差;•温度：介质温度，环境温度；•电源: 电压及频率，AC/ DC，特殊电压;输入电压•标准电压---110,220/50 ；24,120,240,480/606，12，24，120，240DC•非标准电压---24,100,120,200,240,380/5048,100,110,220/6028,32,38,48,100,110,220DC•其它: 危险环境，手动操作器MO/MS, 手动复位，安装支架MB等.ASCO 型号组成前缀1 前缀2 阀体规格后缀阀体结构选项管径(1/8-3”)管径阀体系列连接螺纹方式电气及线圈特性选择前缀1---线圈的选择-（1）通用及防护标准的选择美国产品通用型 NEMA防爆型WBIS---本安隔爆型线圈红帽II(Type1,2,3,3s,4,4X) Type3,3s,4,4x,6,6P,7&9 前缀WBIS EExiaIICT6 IP67电气接口1/2NPT 电气接口1/2NPT无前缀电气接口1/2NPT 前缀EF 前缀JBEF 带防爆接线盒带接线端子欧洲产品IP65带DIN插头模铸隔爆WPIS---本安型线圈II2 G/D EEx dIIC T4/T5/T6 II2 G/D EEx ia IIC T6 IP67II2 G/D NF/NL 线圈NB(ET)线圈带接线端子带接线端子带接线端子电气接口M20X11.5II2 G/D EEx dII B T4+H2前缀1---线圈的选择-（2）线圈温度等级温度范围0℃是对通常所有阀门（包括用于介质有水锤现象）的一种标定。
实际使用中，在无需考虑水结冰的条件下，最低温度可以达到-18℃。
气动电磁阀选型注意事项【要点】
气动电磁阀的使用越来越多，那么如何选择一款合适的气动电磁阀呢？这篇文章主要介绍的就是气动电磁阀选型要点和工作条件_气动电磁阀如何选型（选型因素）_气动电磁阀选型注意事项等方面的内容，一起来了解一下。
气动电磁阀如何选型（选型因素）1、操作力矩操作力矩是选择气动电磁阀的最主要的参数。
输出力矩应为阀门操作最大力矩的1.2~1.5倍。
2、操作推力主机结构有两种，一种是不配置推力盘的，此时直接输出力矩;另一种是配置有推力盘的，此时输出力矩通过推力盘中的阀杆螺母转换为输出推力。
3、输出轴转动圈数输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，按M=H/zs计算（式中：伪电动执行器应满足的总转动圈数;助阀门的开启高度，m;s为阀杆传动螺纹的螺距，mn;Z为阀杆螺纹头数。
）4、阀杆直径对于多回转类的明杆阀门来说，如果气动电磁阀允许通过的最大阀杆直径不能通过所配阀门的阀杆，便不能组装因此，空心输出轴的内径必须大于明杆阀门的阀杆外径。
对于部分回转阀门以及多回转阀门中的暗杆阀门，虽不成。
用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。
5、输出转速阀门的启、闭速度快，易产生水击现象。
因此，应根据不同的使用条件，选择恰当的启、闭速度。
6、安装、连接方式气动电磁阀的安装方式有垂直安装、水平安装、落地安装;连接方式为：推力盘;阀杆通过（明杆多回转阀门）;暗杆多回转;无推力盘;阀杆不通过;部分回转电动执行器的用途很广，是实现阀门程控、自控和遥控不可缺少的设备，其主要用在闭路阀门上。
但不能忽视阀门电动执行器的特殊要求一必须能够限定转矩或轴向力。
通常阀门电动执行器采用限制转矩的连轴器。
气动电磁阀选型要点气动电磁阀在使用的过程中，如果操作和使用不当，则会造成气动电磁阀的故障发生率较大。
一般造成电磁阀类发生故障的原因有安装不正确、选型不对、实际的操作和使用不当等原因。
一般故障的表现为电磁阀的零部件受损等。
气缸电磁阀型号及用途介绍
气缸电磁阀型号及用途介绍气缸电磁阀，也称为气动电磁阀，是一种将电气信号转化为气压信号，控制气动执行元件（比如气缸）启停和方向切换的电磁控制元件。
一、气缸电磁阀的型号介绍1. 单向电磁阀：单向电磁阀只具备一个进气口和一个出气口，可以实现对气缸的给气和排气功能。
常见的型号有2V025、2V035、2V040等。
2. 双通气缸阀：双通气缸阀具备两个进气口，一个为主通气口，另一个为辅助通气口，通常用于要求速度较快或力矩较大的气缸控制。
常见的型号有1V110、1V120、1V130等。
3. 三通气缸阀：三通气缸阀具备三个进气口，可以让进气流向两个不同的出气口，实现气缸的双向控制。
常见的型号有3V110、3V120、3V210等。
4. 四通气缸阀：四通气缸阀具备四个进气口，可以将进气流向两个出气口，实现气缸的双向控制，并且可以实现快速的往复运动。
常见的型号有4V110、4V120、4V210等。
二、气缸电磁阀的用途介绍气缸电磁阀广泛应用于工业、机械、汽车等领域，以下是气缸电磁阀常见的用途介绍：1. 自动化生产线控制：在自动化生产线中，气缸电磁阀通过控制气动执行元件的启停和方向切换，实现产品的自动上料、下料、定位、夹持等功能。
气缸电磁阀的高可靠性和快速响应特性，使其成为自动化控制系统中不可或缺的元件。
2. 机械设备控制：气缸电磁阀广泛应用于各种机械设备的气动控制系统中，比如压力机、注塑机、包装机等。
通过控制气缸的启停和运动方向，实现机械设备的运动控制和工艺操作。
3. 汽车空调系统：汽车空调系统中的空调风门、冷凝器风扇等执行元件，通常通过气缸电磁阀进行控制。
空调系统的工作状态由电气信号转化为气压信号，通过气缸电磁阀的操作实现风门的开关、风扇的启停。
4. 液压系统控制：在液压系统中，气缸电磁阀通过控制液压执行元件，如液压缸、液压马达等的启停和方向切换，实现机械的运动控制和力矩输出。
5. 清洗喷淋系统：气缸电磁阀可以用于控制清洗喷淋系统中的阀门，如喷淋头、喷雾枪等。
电磁阀选型参考
前言（作者：王旭平）根据电磁阀生产商和客户要求我公司常用电磁阀配套厂家有ASCO公司，SMC 公司派克汉尼分公司（其收购霍尼维尔公司两个厂）和天津光阳电磁阀科技有限公司，现把它们主要产品的型号和订货要求汇总提出，望有关人员能按此选型，详细资料参阅产品样本。
电磁阀选型参考1、工作原理电磁阀由两个基本功能单元组成。
A：电磁线圈（电磁铁）和磁芯。
B：包含一个或几个孔的阀体。
当电磁线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断。
2、电磁阀分类电磁阀常用的有二位二通、二位三通、二位四通、二位五通，电磁阀与调节阀匹配关系见表1。
表13、电磁阀的选择3.1采用适当尺寸的电磁阀很重要,采用的电磁阀如果大小不合适,会导致电磁阀使用效果不好,并造成不必要的高成本.决定电磁阀大小的基本因素有:·控制流体的最大、最小流量。
·通过电磁阀的最大最小压差。
·所控制的流体的比重、温度和粘度（这里只介绍流体为常温的空气）·通径与流量关系见表2。
1型号：根据第四项选则*2电压及频率（注明交直流）3所控制介质及压力（正常情况视为空气） *4防爆等级 5气路接口6电气接口*7作用方式，针对二位三通电磁阀为常闭、常开、通用，二位四通电磁阀为单线圈，双线圈，未注明，视为单线圈。
常闭式—当线圈断电时排出压力，当线圈通电时提供压力。
常开式—当线圈断电时提供压力，当线圈通电时排出压力。
通用式—任何一个接口进压，具有常开或常闭功能，但一般适用压力较小，在0.25Mpa 左右。
单、双线圈上已表述过，此略。
注：*项为必备项目，否则无法选型，如果对材料有特殊要求，则需要提出阀体材料。
4、 常用电磁阀有关参数4.1 能够满足本厂单作用调节阀电磁阀常用型号4.1.1本厂单作用条件调节阀选配电磁阀时通用条件.1.介质:空气2.气源压力:0.4~0.5Mpa3.配管:Φ6或Φ84.气管接头:Rc1/45.电源电压:110V.AC.220AC.50HZ.12VDC,24VDC 等 4.1.2 ASCO 二位三通直动式通用电磁阀阀体：黄铜、不锈钢、接口1/8到期1/2NPT 4.1.2.1 8300系列及8320系列 a.8300系列电磁阀选用防爆型在型号前加前辍”EF”例: 8300D58F 24.DC为ASCO常闭型24V.直流.防爆要求为普通型的二位三通电磁阀EF8300D58G 220.AC 50HZ为ASCO常开型220V.交流50HZ.防爆等级dⅡBT4的二位三通电磁阀防爆型,在型号前加前辍”EF” 8320G186表示.ASCO二位三通电磁阀,电压24.DC,黄铜阀体,常闭型.EF8320G203 220AC 50HZ表示ASCO二位三通电磁阀电压220V交流50HZ 不锈钢阀体,防爆等级dⅡBT4,常闭型.注:1、8300D58 直径型最大操作压力达0.88Mpa,交流型最大操作压力达1.75Mpa2、8300系列直流型操作压力均可达到0.52Mpa,交流型操作压力均可达到1.0Mpa注:以上电磁阀为通用型,常开常闭均可,但其流量系数Cv=0.08,如需电磁阀快速排气请选用WPIS8317307或WPIS8317308,其放气口Cv值可达0.73(相当于Φ8×1气管)4.1.3 SMC二位三通直动式普通电磁阀VT317系列型号配用管价格VT317-□△-02 Φ6~Φ8注: □-代表使用电压△-代表接电方式作用方式为通用型,(常开,常闭)防爆要求普通型.3=110VAC G-直接出线式4=220VAC D-DIN插座式5=24V.DC DZ-DIN插座式6=12V.DC 带有指示灯和过压抑制器例如:VT317-4G-02 二位三通电磁阀,电压220V.交流50HZ,直接出线式.不防爆.4.1.4 SMC二位三通先导式防爆电磁阀50-VPE500.700系列型号配用气管价格5o-VPE542⊙-□△⊙-02▽Φ6~Φ8⊙-表示先导方式:无记号为内部先导式弹簧范围起点需>0.2Mpa,R*外部先导式,弹簧范围需注明,即供给压力起点,*准标准型□-表示额定电压: 1* AC110V * 准标准电压选电压时写明频率2* AC200V3AC110V4AC220V5DC24V6* DC12V8* AC240V9* 其它△-表示接线方式: T-电线管耐压螺纹结合式E1-耐压密封式(电缆外径Φ7~Φ10)E2-耐压密封式(电缆外径Φ10.1~11.5)⊙-表示手动操作. 无记号-无锁定/按扭式 D-用工具锁定式▽-表示常位状态 A-常断型 B-常通型例:50-VPE542R*-5TD-02A表示:SMC 50-VPE500系列外部先导式直流24V 防爆二位三通电磁阀(dⅡBT4)接线方式,电线管耐压螺纹结合式,用工具锁定式,气接口Rc1/4,常断型(常闭).4.1.5 天津市光阳电磁阀科技有限公司ZCKQ二位三通防爆电磁阀系列型号通径价格(防爆)ZCKQ-8-ZZT 2mm订货时写明:此阀流通系数,通径,使用压力,电源,介质,作用方式,防爆要求即可.4.2能够满足本厂双作用调节阀电磁阀常用型号4.2.1本厂双作用调节阀选配电磁阀时通用条件1.介质:空气2.气源:0.5Mpa3.配管: Φ6~Φ84.气管接头:Rc1/45.电源电压:110VAC 200VAC 50HZ 12V.DC 24.DC等4.2.2 ASCO二位四通选导型通用电磁阀如EF8344G70 24.DC 表示ASCO二位四通,防爆型(dⅡBT4)24V.交流50HZ.电磁阀□-代表使用电压△-代表接电方式3=110AC G=直接出线式(引线长300mm)4=220VAC D=DIN插座式5=24VDC DZ=DIN插座式带有指示灯和过压抑制气6=12VDC如 VF3130-5GB-02表示SMC24V直流,五通电磁阀,接电方式为直接出线式,普通型符号表示内容同4.1.4如:50VFE3130-4T-02.表示SMC先导式五通防爆(dⅡBT4)电磁阀电压200V交流 (注明频率50HZ)附录:1.国产型电磁阀选型样本(部分)2.ASCO,SMC,PARKER(派克)电磁选型样本(部分)3.定货要求:电磁阀定货时须写明下列参数1> 型号 2>电压及频率(注明交直流) 3>介质(通常空气) 4>防爆等级 5>气路接口(通常Rc1/4) 6>电气接口(通常不注按厂方标准) 7>作用方式 8>其它要求:如阀体材料等.M15G-（）-A（D）E12PU系列兼用型五通防爆电磁阀一、产品用途M15G-（）-A（D）E12PU系列兼用型二位五通防爆电磁阀，是采用日本金子产业株式会社电磁阀制造生产技术的产品。
气动电磁阀型号选型【秘诀】
气动电磁阀的选型一、根据压力参数选择电磁阀的：原理和结构品种1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。
2、工作压差：小于等于零的必须选用直动式或分步直接式。
最低工作压差在0.04Mpa以上是可选用间接先导式；抽真空或虹吸管路要选用真空电磁阀。
3、压力范围：应选择在电磁阀允许范围之内，一般工作压力大于1Mpa选活塞结构的可靠耐用。
小于1.0Mpa选用膜片结构的则较省钱。
二、根据介质参数选择电磁阀的：材质、温度组1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式，如：OK69。
中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
氨用阀则不能采用铜材。
用于制酒、牛奶工艺管道的则要采用食品级不锈钢材质电磁阀。
2、电源电压选择（1）、根据供电电源种类，分别选用交流和直流电磁阀。
一般来说交流电源取用方便。
（2）、电压规格用尽量优先选用AC220V、DC24V。
（3）、电源电压波动通常交流选用+%10%.-15%，直流允许±%10左右，如若超差，须取稳压措施或提出特殊订货要求。
（4）、应根据电源容量选择额定电流和消耗功率。
须注意交流起动时VA值较高，在容量不足时应优先选用间接导式电磁阀。
3、介质状态：大至有气态，液态或混合状态，对此要选用不同品种的电磁阀，即用于气体或用于液体不同介质，介质形态要注明，否则不利于阀的性能稳定。
4、介质粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。
5、介质清洁度：介质若含少量微小杂质时可选膜片结构的，但如果杂质较大、较多时应在电磁阀前安装过滤器。
三、根据管道参数选择电磁阀的：通径尺寸（即DN）、接口方式。
1、确定通径尺寸最简便的方法是直接按照现场管道内径尺寸来定即可。
或者根据现场管道内介质流量的。
大小来同本公司电磁阀的Kv值对照确定。
2、接口方式，一般＞DN50要选择法兰接口，≤DN50则可根据用户自由选择。
ASCO电磁阀的选型要领
ASCO电磁阀的选型要领1.工作介质：首先要确定要控制的介质是气体还是液体，以及介质的性质（如温度、压力）等。
ASCO电磁阀有不同型号适用于不同介质，选择时要确保选用的电磁阀能够处理所需的工作介质。
2.进口和出口口径：电磁阀的进口和出口口径也是选型的关键因素。
对于大流量的应用场景，需要选用口径较大的电磁阀，而对于较小的流量要求，可以选择口径较小的电磁阀。
3.工作压力：电磁阀能够承受的最大工作压力也是选型的一个重要指标。
在选择时需要考虑系统的最大工作压力，确保电磁阀的额定压力大于系统中的最大压力。
4.工作电压：ASCO电磁阀一般可以适应多种工作电压，包括AC电压和DC电压。
根据实际需求，选择合适的工作电压。
5.控制方式：电磁阀有直接式和间接式两种控制方式。
直接式电磁阀通过电磁铁直接控制流体的开关，适用于小流量、小口径的应用场景；间接式电磁阀通过电磁铁间接控制流体的开关，适用于大流量、大口径的应用场景。
6.寿命和可靠性：电磁阀的寿命和可靠性是选择时需要考虑的因素。
一般来说，ASCO电磁阀具有长寿命和可靠性高的特点，可以满足各种复杂的工业环境要求。
7.压力损失：在选型时，还需要考虑电磁阀的压力损失。
即在电磁阀内部流体通过时所引起的压力降低。
高压力损失会导致系统效率降低，因此需要尽量选择低压力损失的电磁阀。
8.环境适应能力：不同的工业环境对电磁阀的要求也不同。
如防爆环境需要选择防爆型电磁阀，高温环境需要选择高温型电磁阀等。
因此，在选型时需要考虑电磁阀的环境适应能力。
9.其他特殊要求：在特殊应用场景中，还需要考虑一些特殊要求，如防腐蚀、防水、耐高温等。
根据实际需求，选择具备相应特性的电磁阀。
总之，ASCO电磁阀的选型要考虑工作介质、口径、压力、电压、控制方式、寿命和可靠性、压力损失、环境适应能力以及特殊要求等因素。
在选型时，可以根据实际应用需求，结合以上要素进行综合考虑，选择最适合的ASCO电磁阀。
电磁阀选型步骤
（中位排气）
两侧同时不供电时，供气口被封堵，从气缸口向大
气排放。
3位双电控
（中位封闭）
两侧同时不供电时，供气口同时向两个气缸口通气。
3、选择电气规格
（1）电流、电压规格
电流种类
电压
AC（交流）
AC24V、AC110V、AC220V
DC（直流）
DC24V、DC12V
（2）导线引出方式
型号
直接出线式
平行接插式
直角接插式
端子式
SV18、SV22
√
√
√
SV27、SV34
√
√
√
√
4V100、4V200
4V300、4V400
√
√
4、选择配管方式
（1）直接配管式：将气管直接接到阀体上。
（2）底板配管式：由阀体和底板组成，气管直接接到底板上。
电磁阀选型步骤
选择电磁阀型号→选择机能→选择电气规格→选择配管方式电磁阀选型步骤。
1、选择电磁阀型号
由表中可知驱动各规格气缸运动（气缸运动速度300-500mm/s）相对应的电磁阀型号。
电磁阀型号
气缸缸径
SV18
4V100
10、12、16、20、25、32、40、50
SV22
4V200
32、40、50、63、80
SV27
4V300
50、63、80、100
SV34
4V400
80、100、125
2、选择机能
机能
工位置。
2位双电控
某一侧供电时，阀芯切换至该侧的位置，若断电时，
能保持断电前的位置。
3位双电控
（中位加压）
两侧同时不供电时，供气口及气缸口同时封堵，气
液压电磁阀型号
液压电磁阀型号引言液压电磁阀作为液压系统中重要的控制元件之一，在工业自动化领域得到了广泛的应用。
液压电磁阀的型号种类繁多，不同的型号适用于不同的应用场景。
本文将介绍几种常见的液压电磁阀型号，以帮助读者更好地了解和选择合适的型号。
1. 单向阀 (Check Valve)单向阀是一种常见的液压电磁阀型号，也被称为逆止阀。
它的作用是确保液压系统中液体只能在一个方向上流动，防止倒流。
单向阀通常具有简单的结构，由阀体、阀芯和弹簧组成。
根据不同的工作原理，单向阀又可以分为球式单向阀、圆盘式单向阀等。
它们在不同的流量、压力和介质下有着各自的应用场景。
例如，球式单向阀适用于高压、大流量的液压系统，而圆盘式单向阀则适用于低压、小流量的系统。
单向阀的型号通常由规格、压力等参数来表示，例如CV-10、CV-25等。
2. 溢流阀 (Relief Valve)溢流阀是一种常见的液压电磁阀型号，主要用于调节和控制系统中的压力。
溢流阀可以在液压系统中建立一个可调的最大工作压力，以保护液压系统不受过高的压力损坏。
溢流阀通常由一个调节阀芯和一个辅助阀芯组成，通过调节阀芯的位置来控制液压系统的工作压力。
溢流阀的型号通常由压力范围（例如100-300 psi）、流量容量和调节方式来表示，例如RV-100、RV-200等。
3. 换向阀 (Directional Control Valve)换向阀是一种常见的液压电磁阀型号，用于控制液压系统中液体流向的变换。
换向阀通常由多个通道和阀芯组成，通过控制阀芯的位置来实现液体的流向变换。
换向阀可分为手动换向阀和电动换向阀两种类型，其中电动换向阀通过电磁阀来控制阀芯的位置，实现自动化控制。
换向阀的型号通常由通道数目、工作压力和流量容量等参数来表示，例如4/3换向阀、6/2换向阀等。
4. 比例阀 (Proportional Valve)比例阀是一种特殊的液压电磁阀型号，可以根据输入的电信号来控制液压系统中液体的流量或压力，实现精确的调节和控制。
ASCO 电磁阀选型
一、ASCO电磁阀选型参数ASCO的电磁阀有很多种结构可供选择，能满足任何实际操作的需要，ASCO电磁阀有二通连接，三通连接，四通和五通连接，更有多种管接尺寸，范围1/4″到3″。
ASCO所有型号的阀都有多种阀体材料供选择；包括黄铜，铝，不锈钢和青铜等，根据所控制的流体的性质和所需的压力等级来选择。
为满足客户特殊应用的要求，ASCO提供了多种任选电气和结构特性：任选电气特性：。
用于高温环境的线圈。
线圈引线带片状端子和螺纹端子。
使用干电池的线圈。
敞开式电磁线圈。
从防雨到氢气环境下防爆的不同种类电磁线圈外壳任选结构特点。
手动操作器。
调节装置。
特殊清洁程序。
处理多种流体的特殊材料如何选择任选特性？1、表1列举出适用于各类电磁线圈的任选电气特性，指需在型号前加上这些前缀即可得到所需特性。
2、表2列出了适于各类阀门系列的任选结构特性，只需在型号后加上这些后缀即可得到所需特性。
3、关于其它列举的前、后缀及未列出的条件要求，请具体咨询我司。
（注：并非所有任选特性都适合于所有阀门。
）表1：任选电气特性之前缀：表2：任选结构特性后缀ASCO阀门型号及含有前后缀的实例如下：注：代表设计变化的英文字母表示较大的设计变化，影响到修理包，重建修理包和线圈。
每一变化后正确的替代零部件列在ASCO重建修理包和线圈的样本里，请具体查询。
二、ASCO电磁阀选型要领电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据：一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
二、根据流体参数选择电磁阀的：材质、温度组1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。
电磁阀型号介绍
核心提示：电磁阀顾名思义即利用电磁来控制的工业设备，它对液压、气动等流体均能有效控制。
能在整个工业系统中调整介质的方向、流量等各种参数。
电磁阀的型号有很多种，每个型号有各自电磁阀顾名思义即利用电磁来控制的工业设备，它对液压、气动等流体均能有效控制。
能在整个工业系统中调整介质的方向、流量等各种参数。
电磁阀的型号有很多种，每个型号有各自的特点，以下我们将介绍几种电磁阀型号特点。
一、电磁阀O型符号其中P 表示进油口，T表示回油口，A、B表示工作油口。
结构特点：在中位时，各油口全封闭，油不流通。
机能特点：1、工作装置的进、回油口都封闭，工作机构可以固定在任何静止不动，即使有外力作用也不能使工作机构移动或转动，因而不能用于带手摇的机构。
2、从停止到启动比较平稳，因为工作机构回油腔中充满油液，可以起缓冲作用，当压力油推动工作机构开始运动时，因油阻力的影响而使其速度不会太快，制动时运动惯性引起液压冲击较大。
3、油泵不能卸载。
4、换向精度高。
二、电磁阀H型符号结构特点：在中位时，各油口全开，系统没有油压。
机能特点：1、进油口P、回油口T与工作油口A、B全部连通，使工作机构成浮动状态，可在外力作用下运动，能用于带手摇的机构。
2、液压泵可以卸荷。
3、从停止到启动有冲击。
因为工作机构停止时回油腔的油液已流回油箱，没有油液起缓冲作用。
制动时油口互通，故制动较O型平稳。
4、对于单杆双作用油缸，由于活塞两边有效作用面积不等，因而用这种机能的滑阀不能完全活塞处于停止状态。
三、电磁阀M型符号结构特点：在中位时，工作油口A、B关闭，进油口P、回油口T直接相连。
机能特点：1、由于工作油口A、B封闭，工作机构可以保持静止。
2、液压泵可以卸荷。
3、不能用于带手摇装置的机构。
4、从停止到启动比较平稳。
5、制动时运动惯性引起液压冲击较大。
6、可用于油泵卸荷而液压缸锁紧的液压回中。
四、电磁阀Y型符号结构特点：在中位时，进油口P 关闭，工作油口A、B与回油口T相通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀的型号如何选择
气动阀门附件电磁阀选型原则：
其选型方法应遵循安全，可靠，适用，经济性四大原则，其次是依据现场工况（流体参数、管道参数、电气参数、动作方式、压力参数、特殊要求进行选择）。
下面针对几种不同工况下详细说明电磁阀的选择：
一、流体参数选择电磁阀：
1、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。
2、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。
3、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。
二、管道参数选择电磁阀：
1、按照现场气动蝶阀管道内径尺寸或流量要求来确定通径（DN）尺寸。
2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
三、电气参数选择：
电压规格应尽量优先选用AC220V、DC24较为方便
四、持续工作时间来选择：
1、当电磁阀需要长时间开启，且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时，则选常闭型。
3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型
五、压力参数选择电磁阀：
1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定
2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa 以上时直动式、分步直动式、先导式均可选用。
六、特殊环境要求选择：防爆、止回、手动、防水雾、水淋、潜水
1、爆炸性环境：必须选用相应防爆等级的电磁阀
2、当管内流体有倒流现象时，可选择带止回功能电磁阀。
3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。
4、露天安装或粉尘多场合应选用防水，防尘品种。
