并联电容器电压、容量选择标准
分容柜作业中的电容器并联与串联连接技术
分容柜作业中的电容器并联与串联连接技术在分容柜作业中，电容器的并联与串联连接技术十分重要。
本文将介绍电容器的并联与串联连接技术及其应用，以帮助读者更深入地理解该技术的重要性和实际运用。
一、并联连接技术在分容柜作业中，电容器的并联连接技术被广泛应用。
并联连接是指将多个电容器的正极与正极相连，负极与负极相连，形成一个与单个电容器容量相加的等效电容器。
并联连接技术的主要应用是扩大电容容量。
当分容柜的容量不足时，可以通过并联连接多个电容器，以满足电容需求。
并联连接还可以提高系统的电压应变能力和稳定性，减少电容器损耗，提高系统的运行效率。
在实际应用中，需要注意以下事项：1. 电容器的参数需匹配：并联连接的电容器应具有相似的额定电压和容量，这样才能确保工作条件的均匀分配，防止其中某个电容器承担过多负荷。
2. 并联线路的选择：并联线路应具备良好的导电性能和低电阻性，以减少线路损耗。
合适的线路选择还可以降低并联系统的谐振风险。
3. 并联连接的稳定性：在高压和高温环境下，需确保并联连接的稳定性。
适当的散热措施和保护装置可以减少电容器并联连接的风险。
二、串联连接技术串联连接是指将多个电容器的正极与负极相连，依次相连形成一个电容器序列，其总容量等于电容容量之和的倒数。
串联连接技术主要用于提高电压应变能力和扩大电容器的电压范围。
通过串联连接，可以将分容柜的电压需求扩展到高电压范围，满足特定电容器的使用要求。
在实际应用中，串联连接技术也需要注意以下事项：1. 电容器的参数需匹配：串联连接的电容器应具有相似的容量，以确保电压在各个电容器之间均匀分配，避免出现某个电容器电压过高的情况。
2. 串联线路的选择：串联线路应具备较高的绝缘性能和耐压能力，以确保电容器在高电压环境下的安全使用。
适当的线路选择还可以降低串联系统的损耗。
3. 串联连接的稳定性：在高电压下，需确保串联连接的稳定性，防止电容器出现击穿或电压泄漏等问题。
保护装置的使用可以提高串联系统的运行安全性。
不同电压、容量的电容器串联或并联的等效方法
不同额定电压、不同容量的电容器串联或并联的等效方法用额定电压相同的电容器串联或并联的等效方法比较简单、常用。
几个不同额定电压、不同容量的电容器串联或并联的等效方法是不一样的，现举例说明。
设有三个电容器C1：220µF /10V C2：100µF/25V C3：10µF/100 V分别求出它们并联、串联的等效值。
一、并联等效方法1.等效电容量C并= C1 + C2 + C3= 220µF + 100µF + 10µF/= 330µF2.等效耐压值U并= U1 = 10V （取最小耐压值U1）二、串联等效方法1.等效电容量1/C串 ==1/C1 + 1/C2 + 1/C3= 1/220 + 1/100 + 1/10= 252/2200C串 == 2200/252≈8 (µF)2.等效耐压值1）比较各电容器的Q值Q1= C1 X U1 Q2=C2 X U2 Q3=C3 X U3= 220 X 10 =100 X 25 =10 X 100=2200 （C）=2500 (C) =1000（C）Q = Q3 =1000 (C) (取最小电量值Q3)2）求各电容器实际允许耐压值U1（实际）= Q/C1 U2(实际) = Q/C2 U3(实际) = Q/C3= 1000/220 = 1000/100 = 1000/10≈4.5(V)= 10 (V) =100 (V)3) U串=U1（实际）+ U2(实际) + U3(实际)≈4.5 + 10 + 100≈114.5(V)。
自愈式并联电力电容器参数
0.45-60-3
0.45
60
943.1
77
240*120*260
280*70
0.45-80-3
0.45
80
1258
102.6
240*120*300
280*70
0.45-90-3
0.45
90
1415
115.5
240*120*300
280*70
0.45-100-3
0.45
100
1572
128.3
BSMJ 、BZMJ、BCMJ 、BKMJ、BGMJ 400V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压400V，三角形接线
生产电压等级
230V、250V、280V、300V、400V、415V、440V、450V、480V、525V、690V、750V、950V、1200V
产品型号
BCMJ
0.69-25-3
0.69
25
167.2
20.8
170*85*210
200*60
0.69-30-3
0.69
30
200.7
25
170*85*250
200*60
0.69-35-3
0.69
35
234.2
29.1
170*85*280
200*60
0.69-40-3
0.69
40
267.3
33.3
240*120*200
5
245
20.0
170*57*180
185*40
0.25-7.5-1YN
0.25
7.5
382
30.0

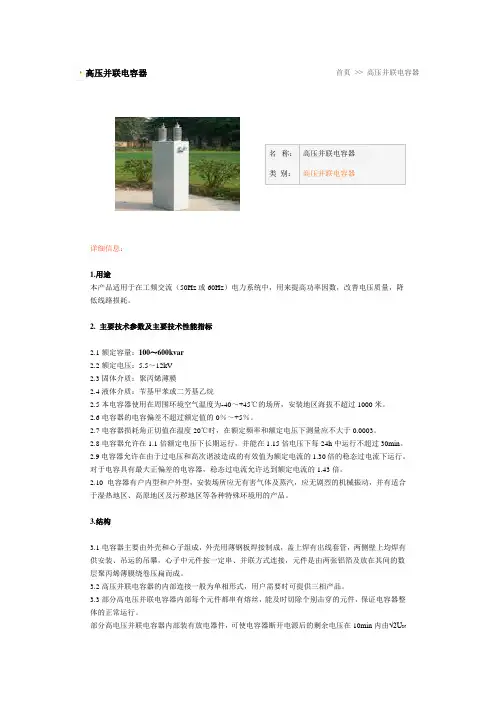

高压并联电容
高压并联电容器首页>> 高压并联电容器名称：高压并联电容器类别：高压并联电容器详细信息：1.用途本产品适用于在工频交流（50Hz或60Hz）电力系统中，用来提高功率因数，改善电压质量，降低线路损耗。
2. 主要技术参数及主要技术性能指标2.1额定容量：100～600kvar2.2额定电压：5.5～12kV2.3固体介质：聚丙烯薄膜2.4液体介质：苄基甲苯或二芳基乙烷2.5本电容器使用在周围环境空气温度为-40～+45℃的场所，安装地区海拔不超过1000米。
2.6电容器的电容偏差不超过额定值的0％～+5％。
2.7电容器损耗角正切值在温度20℃时，在额定频率和额定电压下测量应不大于0.0003。
2.8电容器允许在1.1倍额定电压下长期运行，并能在1.15倍电压下每24h中运行不超过30min。
2.9电容器允许在由于过电压和高次谐波造成的有效值为额定电流的1.30倍的稳态过电流下运行。
对于电容具有最大正偏差的电容器，稳态过电流允许达到额定电流的1.43倍。
2.10 电容器有户内型和户外型，安装场所应无有害气体及蒸汽，应无剧烈的机械振动，并有适合于湿热地区、高原地区及污秽地区等各种特殊环境用的产品。
3.结构3.1电容器主要由外壳和心子组成，外壳用薄钢板焊接制成，盖上焊有出线套管，两侧壁上均焊有供安装、吊运的吊攀，心子中元件按一定串、并联方式连接，元件是由两张铝箔及放在其间的数层聚丙烯薄膜绕卷压扁而成。
3.2高压并联电容器的内部连接一般为单相形式，用户需要时可提供三相产品。
3.3部分高电压并联电容器内部每个元件都串有熔丝，能及时切除个别击穿的元件，保证电容器整体的正常运行。
部分高电压并联电容器内部装有放电器件，可使电容器断开电源后的剩余电压在10min内由√2U N降至75V以下（也可根据用户要求提供放电器件，使电容器断开电源后的剩余电压在5min内由√2U N降至50V以下）。
4.型号说明举例说明。

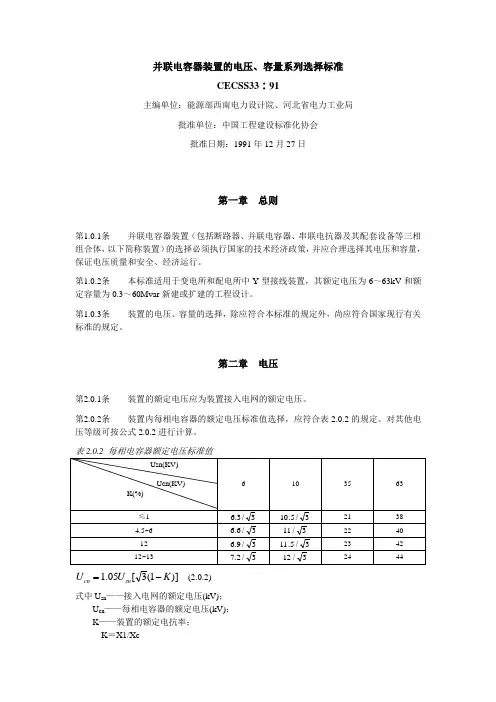

并联电容器置的电压、容量系列选择标准
并联电容器装置的电压、容量系列选择标准CECSS33∶91主编单位：能源部西南电力设计院、河北省电力工业局批准单位：中国工程建设标准化协会 批准日期：1991年12月27日第一章 总则第1.0.1条 并联电容器装置（包括断路器、并联电容器、串联电抗器及其配套设备等三相组合体，以下简称装置）的选择必须执行国家的技术经济政策，并应合理选择其电压和容量，保证电压质量和安全、经济运行。
第1.0.2条 本标准适用于变电所和配电所中Y 型接线装置，其额定电压为6～63kV 和额定容量为0.3～60Mvar 新建或扩建的工程设计。
第1.0.3条 装置的电压、容量的选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章 电压第2.0.1条 装置的额定电压应为装置接入电网的额定电压。
第2.0.2条 装置内每相电容器的额定电压标准值选择，应符合表2.0.2的规定。
对其他电压等级可按公式2.0.2进行计算。
表2.0.2 每相电容器额定电压标准值)]1(3[05.1K U U sn cn -= (2.0.2)式中U sn ——接入电网的额定电压(kV)； U cn ——每相电容器的额定电压(kV)； K ——装置的额定电抗率； K ＝X1/XcX1——每相电抗器的额定感抗(Ω/Φ)；Xc——每相电容器的额定容抗(Ω/Φ)；第2.0.3条每台电容器的额定电压应等于电容器组额定相电压除以电容器的串联台数。
第三章容量第3.0.1条装置的额定容量应以装置内三相电容器的总额定容量标志，可按表3.0.1标准规定值选用。
3.0.1第3.0.2条装置额定输出容量应等于装置的额定容量减去相应电抗器的额定容量。
GB3983.2-89 高电压并联电容器
中华人民共和国国家标准高电压并联电容器GB 3983.2—89代替GB 3983—83High voltage shunt capacitors中华人民共和国机械电子工业部1989-03-21批准1990-01-01实施本标准等效采用国际标准IEC871—1(1987)《额定电压660V以上交流电力系统用并联电容器第一部分：总则、性能、试验和标志—安全要求—安装和运行指南》。
1 主题内容与适用范围本标准规定了高电压并联电容器的术语、性能与结构要求、试验方法、检验规则及其标志等。
本标准适用于并联连接于频率50Hz或60Hz、额定电压高于1000V的交流电力系统中，用来改善功率因数的电容器。
本标准不适用于下列电容器：a.自愈式电容器；b.交流滤波电容器。
2 引用标准GB 311.1 高压输变电设备的绝缘配合GB 311.2～311.6 高电压试验技术GB 6915 高原电力电容器GB 11024 高电压并联电容器耐久性试验GB 11025 并联电容器用内部熔丝和内部过压力隔离器ZB K48 003 并联电容器电气试验规范JB 3840 并联电容器单台保护用高压熔断器3 术语3.1 电容器元件(或元件)由电介质和被它隔开的电极所构成的部件。
3.2 电容器单元(或单元)由一个或多个电容器元件组装于单个外壳中并有引出端子的组装体。
3.3 电容器组电气上连接在一起的一组电容器单元。
3.4 电容器在本标准中，当不必特别强调“电容器单元”或“电容器组”时，则用术语“电容器”。
3.5 线路端子用来连接到电力线路上的端子。
注：在多相电容器中，拟连接到中性线上的端子不算作线路端子。
3.6 放电器件跨接在单元的线路端子上或母线之间以及装在单元内部的一种器件。
当电容器从电源脱开后它能在规定的时间内把电容器上的剩余电压实际上降低到零。
3.7 内部熔丝在电容器单元内部，与一元件或元件组相串联的熔丝。
3.8 额定频率fn设计电容器时所采用的频率。
并联电容器装置设计规范(电器和导体的选择)
并联电容器装置设计规范（电器和导体的选择）1一般规定1.1并联电容器装置的设备选型，应根据下列条件选择：（1）电网电压、电容器运行工况。
（2）电网谐波水平。
（3）母线短路电流。
（4）电容器对短路电流的助增效应。
（5）补偿容量及扩建规划、接线、保护和电容器组投切方式。
（6）海拔高度、气温、湿度、污秽和地震烈度等环境条件。
（7）布置与安装方式。
（8）产品技术条件和产品标准。
1.2并联电容器装置的电器和导体的选择，应满足在当地环境条件下正常运行、过电压状态和短路故障的要求。
1.3并联电容器装置的总回路和分组回路的电器和导体的稳态过电流，应为电容器组额定电流的1.35倍。
1.4高压并联电容器装置的外绝缘配合，应与变电所、配电所中同级电压的其他电气设备一致。
1.5并联电容器成套装置的组合结构，应便于运输和现场安装。
2电容器2.1电容器的选型应符合下列规定：a.可选用单台电容器、集合式电容器和单台容量在50OkVar及以上的电容器组成电容器组。
b.设置在严寒、高海拔、湿热带等地区和污秽、易燃易爆等环境中的电容器，均应满足特殊要求。
c.装设于屋内的电容器，宜选用难燃介质的电容器。
d.装设在同一绝缘框（台）架上串联段数为二段的电容器组，宜选用单套管电容器。
2.2电容器额定电压的选择，应符合下列要求：a.应计入电容器接入电网处的运行电压。
b.电容器运行中承受的长期工频过电压，应不大于电容器额定电压的1.1倍。
c.应计入接入串联电抗器引起的电容器运行电压升高，其电压升高值按下式计算：式中UC一—电容器端子运行电压（KV）；U s——并联电容器装置的母线电压（KV）；S——电容器组每相的串联段数。
d.应充分利用电容器的容量，并确保安全。
2.3电容器的绝缘水平，应按电容器接入电网处的要求选取。
a.电容器的过电压值和过电流值，应符合国家现行产品标准的规定。
b.单台电容器额定容量的选择，应根据电容器组设计容量和每相电容器串联、并联的台数确定，并宜在电容器产品额定容量系列的优先值中选取。
110kV变电站并联电容器的配置
ｓ ｉ ｐ ｉｒｓ ｅ ｅ ｆ１ ｋ ｂ ａｏ． ａｎ ｃ ａ ｔ ｓｃ ｍ ０ Ｖ ｓ ｓ ｔｎ ｔｇ ａ ｃｏ ｈ ｏ １ ｕ ｔｉ
变电站 电容器配置容量应按照所供的电力负荷
情况确定， 特别是最大负荷时， 应满足相关规定。在
变 电站设计 之前 ， 电 站所 供 的电 力 负荷 已经 基本 变
的要求， 仍将导致变电站一次侧功率因数偏低 ， 达不
确定， 规划或运行部门可以提供该站的负荷性质、 负 荷极值 、 负荷率 、 功率因数 。变电站无功补偿容量在
ｋ Ａ及 以上电力用户和大中型电力排灌站， Ｖ 功率因 数为０８ 及以上 ， ．５ 趸售和农业用电， 功率因数为０ ８ ．０
及 以上 ” 。
在规划设计变 电站时， 应该根据实际情况合理 确定并联电容器的容量、 电压等级、 组数 、 结构， 在满 足补偿要求 的 同时， 保证 安全性， 满足运行 的可靠
最小 负荷 时， 次侧 功率 因数不 宜高于 ０ ９ （ １ 一 ． ５ １０ ｋ 以下变电站 ， Ｖ 不宜高于 ｏ ９ ） ．８ 。
表 １ ２０ｋ ２ Ｖ及 以下变 电所 二次侧 功率因数规定值
——： — ———＿ ＝ ＝：＝ ——＿＝ ： ： ＝ — ＝＝＝： ：＝ ＝＝＝＝ ． ．
Ｓｈ ｎ ｍｐ ｎ ａ ｉｇ Ｃａ ａ ｉ ｒ ｈ ｍｅ ｏ ０ ｋ Ｓ ｂ ｔ ｔ ｎ ｕ ｔＣｏ ｅ ｓ ｔ ｐ ｃｔ ｓ Ｓｃ ｅ ｆ１ Ｖ ｕ ｓ ａ ｉ ｎ ｏ １ ｏ
孙海新
（ 沧州供 电公 司， 河北 沧州 ０ １０ ） ６ Ｏ １
电容串并联后的总容量
电容串并联后的总容量两个电容串联后的总容量一般都知道，即：C=C1*C2/（C1+C2）串联后的总耐压（直流电压）不能简单的用一个公式计算：首先要保证单个电容上的分压值要小于该电容的允许值，否则该电容一旦击穿，总电压就要全部加在另一个电容上，若这个电容耐压值低于总电压，则第二个电容也面临击穿的危险。
串联电容上的实际电压与其电容量成反比，即容量大的分配的电压低，容量小的分配的电压高。
如果容量一样大那么电压也就一样。
两个电容串联分压的计算公式：首先设总电压是U，C1、C2上的电压分别是U1、U2，则U1=C2*U/（C1+C2）U2=C1*U/（C1+C2）若设总电压为550V，则C1分的电压为U1=C2*U/（C1+C2）=366V，明显超过C1的允许耐压值。
而C1一旦击穿，C2耐压300V，也就危险了。
因此，电容串联后，要依据元件容量与允许耐压值进行计算和比对，才能得出串联后的最高耐压值供参考串联电容，电容的分压规律为U1/U2=C2/C1每个电容器分得的电压与电容量成反比假设有两个相同的电容C1和C2串联，C1的右边极板接着电源正极，然后C1的左极板和C2的右极板用导线连起接负极-----︱C2︱------︱C1︱----接正极1、不是等于电源的电动势。
是两个电容加起来的电动势等于电源的电动势，每个只占1/2。
2、而C2的右极板电势高于C1的左极板，这句话是错误的，它们是等电势体。
3、按照你的假设，C1左极板和C2右极板相连，C1左极板内侧应该聚集Q1的负电荷，那么C1左极板的外侧（导线连C2的一侧）会聚集Q1的正电荷，通过导线相连，导致C2的右极板外侧有Q1的电子，C2右极板内侧有Q1的正电荷，把C1的左极板和C2的右极板可以看成一个极板的内侧和外侧。
4、至于电势差，我们认为电源负极电势为0，那么C2左极板电势为0。
右极板电势为Q2/C2，那么C1左极板到C1右极板的电势为Q1/C1，电源的电动势E=Q1/C1+Q2/C2。
自愈式低电压并联电容器
使用说明1.最高允许电压：1.1倍额定电压时，每24小时中不超过8小时；1.15倍额定电压时，每24小时中不超过30分钟；1.2倍额定电压时，不超过5分钟；1.3倍额定电压时，不超过1分钟；工频加谐波时，电流不超过最高允许电流值。
2.最大允许电流：允许电流不超过1.3倍额定电流下运行。
考虑过电压、电容正偏差以及谐波的影响，过渡过电流最大不超过1.43倍额定电流。
3.内装放电电阻。
电容器脱离电源后3分钟放电至50V以下。
4.内装过压力隔离器。
当电容器元件有击穿损坏等现象时，过压力隔离器动作，将自动切断电容器通路。
5.安装应离地20mm以上（不允许贴地安放），以保证底面通风散热。
多个电容器装在一起时，两台之间间距应保持在30mm以上，不允许紧贴安装。
6.连接导线以及其他相配电器的载流量应按1.5倍电容器额定电流选用。
7.电容器从电源切除后一定要保证电容器剩余电压降至10％额定电压下才允许再次投入，通常这个时间需要200秒，所以要求控制器投入或切除延时时间整定时必须相配合。
8.功率因数控制型补偿控制器在轻负荷时会发生投切振荡，这将造成电容器、切换电容器开关等出现反复无谓工作而损坏，振荡投切又危及电网用电稳定。
尤其在采用单台较大容量等容量组合时，这个投切振荡必然会发生。
如果采用无功功率控制型补偿控制器，且电容器组采用不同容量组合，可以彻底避免投切振荡。
9.谐波是金属化电容器过早损坏的罪魁祸首。
当今电子时代，变频器、可控硅装置、电弧炉、中频炉，以及日光灯整流器、彩电、计算机、复印机等都是谐波源。
在有谐波场合下，谐波注入电容器使电容器过载，更严重的情况下：电容器把谐波放大发生过电压、过电流，电容器局部放电性能下降，电容器将很快损坏，并且危及电网用电安全。
在有谐波的场合必须串接抑制谐波的电抗器或采取装滤波装置后才能使用电容器。
10.投切电容器应采用把涌流限制在小于20倍额定电流的开关进行投切。
金属化电容器由于结构特点怕涌流，应采用带串接电阻的电容器专用接触器。
电容器串联并联详解
电容器串联并联详解在电子电路中，电容器是一种非常重要的元件。
电容器的串联和并联组合方式在电路设计和分析中经常用到，它们会对电路的性能产生显著影响。
接下来，咱们就详细地说一说电容器的串联和并联。
先来说说电容器的并联。
当两个或多个电容器并联在一起时，就好像是把几条道路并排放在一起，电流可以同时通过这些道路，从而增加了总的电流通过能力。
在电容器并联的情况下，总电容值会增大。
打个比方，假如有两个电容器，电容值分别是 C1 和 C2，它们并联在一起，那么总电容 C 总就等于 C1 ＋ C2。
如果再并联一个电容值为C3 的电容器，那么总电容就变成了 C 总＝ C1 ＋ C2 ＋ C3 ，以此类推。
从物理原理上解释，这是因为并联时，每个电容器两端的电压是相同的。
而电容的定义是电荷量 Q 与电压 U 的比值（C ＝ Q ／ U），当电压不变，多个电容器并联时，它们能够存储的电荷量之和增加了，所以总电容也就增大了。
电容器并联在实际电路中有很多应用。
比如，在电源滤波电路中，通常会并联多个不同容量的电容器，以滤除不同频率的噪声和干扰。
大容量的电容器可以滤除低频噪声，小容量的电容器则可以滤除高频噪声，这样就能让电源输出更加稳定和纯净的电压。
再讲讲电容器的串联。
电容器串联就像是把道路首尾相连，电流必须依次通过这些道路，所以总的通过能力会受到限制。
在串联的情况下，总电容值会减小。
假设我们有两个电容器，电容值分别为 C1 和 C2，它们串联在一起，那么总电容 C 总的倒数就等于 C1 的倒数加上 C2 的倒数，即 1 ／ C 总＝ 1 ／ C1 ＋ 1 ／ C2 。
通过数学运算可以得出 C 总＝ C1 × C2 ／（C1 ＋ C2) 。
如果再串联一个电容值为 C3 的电容器，计算总电容的公式就会变得更复杂，但原理是一样的。
从物理原理上说，串联时，每个电容器上的电荷量是相同的，但总电压等于各个电容器上的电压之和。
由于电荷量不变，而电压增加了，根据电容的定义，总电容就会减小。
变电站并联补偿电容器组的配置
变电站并联补偿电容器组的配置1前言为了减少电网中输送的无功功率，降低有功电量的损失，改善电压质量，供电企业普遍在变电站内安装并联补偿电容器组(以后简称电容器组)。
电容器组由电容器、串联电抗器、避雷器、断路器、放电线圈及相应的控制、保护、仪表装置组成。
目前，国内绝大部分电容器制造厂只生产电容器，其他设备均需外购，在成套设计成套供货方面尚有不足之处。
使用单位必须对电容器及配套设备进行选型。
由于各地的具体情况不同，在电容器组的设备选型、安装布置上差别很大，本文就此提出一些分析意见。
2电容器容量的选择电容器组容量的配置应使电网的无功功率实现分层分区平衡，各电压等级之间要尽量减少无功功率的交换。
由于电容器组在运行中的容量不是连续可调的，从减少电容器组的投切次数、提高功率因数的角度出发，希望电容器组在大部分时间内能正常投入运行而不发生过补偿。
通过对变电站负荷变化情况的分析，徐州地区变电站负荷率一般在70%～80%之间，一天当中约有2/3的时间负荷水平在平均负荷以上。
我们以变电站变压器低压侧全年无功电度量除以年运行时间求出年平均无功负荷，电容器组容量按照年平均无功负荷的90%选取。
实际运行时，由于电容器组额定电压一般为电网额定电压的1.1倍，而变电站低压母线电压一般控制在电网额定电压的1～1.07倍，电容器组实际容量要降低5.4%～17.4%，从而保证了电容器组在绝大部分时间内都能投入运行。
对于负荷季节性变化比较大的农村变电站和预计近期内负荷将有较大增长的变电站，电容器组容量可以适当增加，但要求电容器组必须能减容运行。
这一点对集合式与箱式电容器而言，要求具有中间容量抽头，组架式和半封闭式电容器组只要将熔断器去掉几只即可。
同时要求配有抑制谐波放大作用的串联电抗器有中间容量抽头，以保证电抗率不变。
增加电容器分组数有利于提高补偿效果，但是相应地要增加设备投资，所有35～110kV变电站内电容器组一般按照一台变压器配置一组。
并联电容器装置设计规范
并联电容器装置设计规范引言：一、装置基本要求1.设计应满足工程的技术经济指标，包括功率因数的要求、容量的选择等。
2.装置应具有足够的耐久性和可靠性，能够适应恶劣的工作环境和负荷变化。
3.设计应符合国家相关标准和规定，特别是电力系统的安全规范。
4.装置应易于安装、检修和维护，具备良好的操作性能。
二、装置设计原则1.电容器的选择：(1)应根据系统的实际负荷情况和功率因数要求选择合适的电容器容量。
(2)电容器的额定电压应大于或等于系统额定电压。
(3)电容器的额定电流应大于或等于实际电流。
(4)电容器的固定电容值应小于系统的暂态电容。
2.电容器的连接：(1)电容器应采用三相四线连接或三相三线连接。
(2)三相电容器应具有均衡的电容数值。
3.电容器的安装：(1)电容器应安装在通风良好的场所，且远离易燃、易爆物品。
(2)电容器应与其他电气设备保持一定的安全距离。
4.电容器的绝缘：(1)电容器的绝缘应符合国家相关标准，具备良好的绝缘性能。
(2)电容器绝缘材料应具有耐温、耐腐蚀和耐老化等特性。
5.电容器的保护：(1)电容器应设置过电流保护回路，以防止电容器过流损坏。
(2)电容器应设置超温保护装置，及时切断电容器工作电流。
6.电容器的排气：(1)电容器应设置排气装置，以释放内部压力。
(2)排气装置应具备防止火花击穿的功能。
三、装置检验与试运行1.装置应进行严格的检验，包括外观检查、电路连通性检查、额定电压和电流测试等。
2.装置应进行试运行，验证其正常工作状态和安全可靠性。
3.在试运行过程中，应记录电容器的电压、电流、功率因数等相关参数，并进行持续监测。
四、装置运维与安全管理1.装置应定期进行维护和检修，以保持其正常运行状态。
2.装置应定期进行巡检，及时发现和处理可能存在的故障和隐患。
3.装置操作人员应经过相应的培训和考核，熟悉装置的操作规程和安全注意事项。
4.装置应具备完善的安全保护措施，包括防雷、过温、过流等措施。
10kV框架式并联电容器技术规范标准
国家电网公司集中规模招标采购年第四批项目技术规范专用部分（编号1017003-0010-01）66kV变电站10kV/0.9Mvar框架式并联电容器成套装置（不含电抗器）设计单位： 2010年 10月目录1 标准技术参数 (1)2 项目需求部分 (4)2.1货物需求主要参数和供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表 (4)2.3图纸资料提交单位 (6)2.4工程概况 (6)2.5使用条件 (6)2.6项目单位可选技术参数 (7)2.7项目单位技术差异 (8)2.8一次、二次及土建接口要求（扩建工程） (8)3 投标人响应部分 (8)3.1投标人技术偏差 (8)3.2投标产品的销售及运行业绩 (8)3.3推荐的备品备件、专用工具和仪器仪表 (9)3.4最终用户的使用情况证明 (9)3.5投标人提供的试验检测报告 (9)3.6投标人提供的鉴定证书表 (9)3.7投标人提供的其他资料 (8)1 标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。
“投标人保证值”应与型式试验报告相符。
如有偏差，请填写技术偏差表。
表1 标准技术参数表F2.5U N直流电压作用下，10min内放电5次，电容量变化在 2%以下2 项目需求部分2.1 货物需求主要参数和供货范围2.1.1 货物需求主要参数和数量表2 货物需求主要参数和数量一览表表3 货物供货范围一览表2其他附件包括：支柱绝缘子、隔离开关和接地开关、框架、连接线等。
2.2 必备的备品备件、专用工具和仪器仪表表4 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表5所列单位，卖方提交的须经确认的图纸资料及其接收单位。
表5 卖方提交的图纸资料及其接收单位一览表2.4 工程概况2.4.1项目名称：2.4.2项目单位：2.4.3工程规模：。
2.4.4工程地址：2.4.5交通、运输：2.5 使用条件2.5.1 环境条件表6 环境条件一览表252.5.2 系统条件（1）系统标称电压： 10 kV。
电容串并联 电压
电容串并联电压我们来讨论电容的串联连接方式。
当多个电容器以串联方式连接时，它们所储存的电荷是相同的。
这是因为串联连接使得电容器之间形成相同的电流路径，电流在串联电容器中流动时，被所有电容器共享。
因此，串联电容器的电荷量是相同的。
根据电容的定义，电容器的电荷量与其电压成正比。
因此，串联电容器的电压可以通过电荷量的比例关系进行计算。
假设我们有两个串联电容器C1和C2，它们的电压分别为V1和V2，电荷量分别为Q1和Q2。
根据电容的定义，我们有Q1 = C1 * V1 和 Q2 = C2 * V2。
由于串联电容器的电荷量相同，即Q1 = Q2，所以可以得到C1 * V1 = C2 * V2。
这个关系表明，在串联电容器中，电压与电容量成反比。
接下来，我们来讨论电容的并联连接方式。
当多个电容器以并联方式连接时，它们所储存的电荷是相加的。
这是因为并联连接使得电容器之间形成相同的电压，电容器上的电压相同，即它们的正负极之间的电势差相同。
因此，并联电容器的电荷量是相加的。
根据电容的定义，电容器的电荷量与其电压成正比。
因此，并联电容器的电压可以通过电荷量的求和进行计算。
假设我们有两个并联电容器C1和C2，它们的电压分别为V1和V2，电荷量分别为Q1和Q2。
根据电容的定义，我们有Q1 = C1 * V1 和 Q2 = C2 * V2。
由于并联电容器的电荷量相加，即Q1 + Q2 = Q1 + Q2，所以可以得到C1 * V1 + C2 * V2。
这个关系表明，在并联电容器中，电压与电容量成正比。
通过上述串联和并联电容器的分析，我们可以得出以下结论：1. 串联电容器的电压与电容量成反比，即电容越大，电压越小；2. 并联电容器的电压与电容量成正比，即电容越大，电压越大。
这些结论给我们提供了一些关于电容串并联电压的重要信息。
例如，在设计电路时，我们可以根据需要选择合适的串联或并联电容器来获得所需的电压输出。
此外，了解电容串并联对电路电压的影响，还有助于我们理解电容在电子设备中的应用，如电源滤波和信号耦合等。
并联电容器使用说明书
AAM型滤波电容器使用说明书银湖电气本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器〔以下简称电容器〕1、产品型号命名及表示意义户外式〔户式不用字母表示〕相数〔1表示单相，3表示三相〕〔千乏，kvar〕〔千伏，kV〕［F表示二芳基乙烷，A表示苄基甲苯］例如：AFM11/√3—100—1W。
表示：滤波电容器，二芳基乙烷浸渍全膜介质，额定电压为11/√3千伏，额定容量为100千乏，单相，户外式。
2、构造2.1 电容器由箱壳和芯子组成，箱壳用薄钢板密封焊接制成。
箱壳盖上焊有出线瓷套，箱壁两侧焊有供安装用的吊攀，一侧吊攀上装有接地螺栓。
2.2 电容器芯子由假设干个元件和绝缘件迭压组成。
元件用电容器膜作为介质，铝箔作极板卷制组成。
为适应各种电压，在芯子中元件接成并联或串联，根据用户需要可在电容器部装有放电电阻。
3.15千伏及以上的电容器每台可配备单独的外装熔断器。
3、技术数据3.1 所有系列电容器装置于普通气候条件，在环境温度-50℃～+55℃，海拔高度不超过1000米的地区使用。
3.2 电容器的实测电容与额定值的偏差不超过标准值的+10%～-5%。
3.3 电容器在工频交流的额定电压下，温度为20℃时的损耗角正切〔tgδ〕值应符合表1。
凡部装有放电电阻的电容器损耗角正切值允许增大0.0001。
3.4 电容器及电容器元件的工频稳态过电压和相应的运行时间应符合表2。
为了延长电容器的使用寿命，电容器应经常维持在不超过额定电压下运行。
3.5 电容器应能承受第一个峰值电压不超过2√2U n持续1/2周波的过渡过电压。
3.6 电容器允许在由于电压升高及高次谐波引起的不超过1.3I n的稳态过电流下长期运行。
对于电容量有最大正偏差的电容器，这种过电流允许到达1.37I。
为了延长电容器的使用寿命，n电容器应维持在额定电流下运行。
3.7 电容器应能承受100倍电容器额定电流的涌流冲击，每年这样的涌流冲击不超过1000次，其中假设干次是在电容器部温度低于0℃与下限温度之间发生的。
电容器的串并联与容量
电容器的串并联与容量电容器是一种用来储存电荷的电子元件。
它具有良好的稳定性和可靠性，广泛应用于电路和电子设备中。
电容器有不同的类型和特性，其中包括串联和并联连接。
本文将探讨电容器的串并联与容量的关系。
首先，我们简单了解一下电容器的基本结构和工作原理。
电容器由两个导体板（通常是金属）之间的被绝缘介质（如空气、陶瓷或塑料）隔开。
当两个导体板之间加上电压时，正电荷会聚集在一个板上，负电荷则聚集在另一个板上。
这种电荷的聚集形成了电场，而电场能够储存能量。
在电容器的串联连接中，多个电容器的正极通过导线连接在一起，负极同样通过导线连接。
这种连接方式相当于将电容器的极板排列成一排。
串联连接时，电容器的电荷总量保持不变，但电压会依次分布在每个电容器上。
串联电容器的总容量可以通过下列公式计算：1/ C = 1/ C1 + 1/ C2 + 1/ C3 + ...其中，C代表总容量，C1、C2、C3等代表各个电容器的容量。
可以看出，串联连接会减小总容量，因为串联电容器相当于增加了绝缘介质的厚度，导致了总体的电容量的减少。
与串联连接不同，电容器的并联连接是将它们的正极和负极分别连接在一起，形成一个共同的导线。
在并联连接中，电容器的容量相互累加，总容量可以直接计算，而不需要使用公式。
简单来说，并联连接会增加总容量，因为每个电容器都能够贡献一部分电荷。
因此，当需要增加电容器的总容量时，可以选择并联连接。
串并联都是常见的电容器连接方式，我们可以根据实际需求选择适合的连接方式。
对于某些特定应用，我们可能需要特殊的容量要求，并且需要同时满足容量的增加和减小。
在这种情况下，我们可以使用串并联模式。
串并联模式是将一些电容器同时串联和并联连接。
可以通过改变串并联电容器的数量和连接方式来获得所需的总容量。
这种连接方式更加复杂，但提供了更大的容量和灵活性。
在实际应用中，我们需要根据电路的需求和元件的特性来选择合适的电容器连接方式和容量。
同时，我们还需要考虑电容器的尺寸、成本和可用空间等因素。
二极管并联电阻电容的选取
二极管并联电阻电容的选取在电子电路中，我们经常会遇到需要并联二极管、电阻和电容的情况。
并联电路意味着多个元件被连接到相同的节点，共享相同的电压。
正确选择并联二极管、电阻和电容的值非常重要，可以影响电路的性能和稳定性。
下面将详细讨论如何选择并联二极管、电阻和电容。
首先，我们来讨论如何选择并联二极管的问题。
二极管是一种非线性元件，可以将电流限制在一个方向上。
它在电子电路中起到了很重要的作用，如整流、保护等。
在并联二极管的情况下，我们需要考虑两个方面的因素：最大反向电压和最大可承受电流。
最大反向电压是指二极管能够承受的最大反向电压，超过这个电压会导致二极管破坏。
一般来说，我们应该选择一个比电路中最大反向电压稍大的二极管。
这样能够保证电压不会超过二极管的额定值，从而保护二极管的安全。
而最大可承受电流是指二极管能够通过的最大电流，超过这个电流会导致二极管过载。
在选择并联二极管时，我们应该考虑电路中最大的电流值，并选择能够承受这个电流的二极管。
此外，选择并联二极管时还需要考虑其特性参数，如正向电压降、反向电流等。
这些参数会影响二极管的性能和电路的工作情况。
接下来，我们来讨论如何选择并联电阻。
电阻是一个线性元件，用于限制电流的流动。
在并联电阻的情况下，我们需要考虑两个因素：电阻值和功率。
电阻值是指电阻器的阻值大小。
在选择并联电阻时，我们应该选择与电路需求相匹配的合适阻值。
如果电路需要一个较高的电阻值，可以选择多个电阻器并联，从而得到所需的阻值。
功率是指电阻器能够承受的最大功率。
超过这个功率会导致电阻器过载。
因此，在选择并联电阻时，我们需要考虑电路中最大的功率值，并选择能够承受这个功率的电阻器。
此外，电阻器的温度系数也是一个需要考虑的因素。
温度系数是指电阻器的阻值随温度变化的程度。
在一些需要精确控制电阻值的应用中，我们应选择具有较低温度系数的电阻器。
最后，我们来讨论如何选择并联电容。
电容是一个非线性元件，可以存储电荷。
并联的电容电压
并联的电容电压
容并联可增大电容量，串联减小。
串联后容量是减小了，但是这样可以增加他的耐压值。
计算公式是：C=C1*C2/(C1+C2)。
并联后容量是增大了，但是它的耐压值不变。
计算公式是：C=C1+C2（反正跟电阻那个相反）电容的串联电压：总的电压等于各个电容的电压之和。
电容的并联总的电流等于各个电容的电流之和。
固定电容器的检测方法：
检测10pF以下的小电容：因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。
测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。
若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。
检测10PF～001μF固定电容器：通过判断是否有充电现象，进而判断其好坏。
万用表选用R×1k挡。
两只三极管的β值均为100以上，且穿透电流要小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言
中国工程建设标准化协会标准
并联电容器装置的电压、容量系列选择标准
CECS 33：91
主编单位：能源部西南电力设计院 河北省电力工业局
批准单位：中国工程建设标准化协会
批准日期：1991年12月27日
现批准《并联电容器的电压、容量系列选择标准》CECS 33：91，并推荐给各工程建设设计、施工单位使用。
在使用过程中，请将意见及有关资料寄交北京良乡中国工程建设标准化协会电气委员会(邮政编码：102401)。
中国工程建设标准化协会 1991年12月27日
第一章 总 则
第1.0.1条 并联电容器装置(包括断路器、并联电容器、串联电抗器及其配套设备第三相组合体，以下简称装置)的选择必须执行国家的技术经济政策，并应合理选择其电压和容量，保证电压质量和安全、经济运行。
第1.0.2条 本标准适用于变电所和配电所中Y型接线装置，其额定电压为6～63kV和额定容量为0.3～60Mvar新建或扩建的工程设计。
第1.0.3条 装置的电压、容量的选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章 电 压
第2.0.1条 装置的额定电压应为装置接入电网的额定电压。
第2.0.2条 装置内每相电容器的额定电压标准值选择，应符合表2.0.2的规定。
对其他电压等级可按公式2.0.2进行计算。
页码，1/5并联电容器装置的电压、容量系列选择标准CECS 33-91(供配电)
(2.0.2)
式中---接入电网的额定电压(kV)；
---每相电容器的额定电压(kV)；
--- 装置的额定电抗率；
---每相电抗器的额定感抗(Ω/Φ)；
---每相电容器的额定容抗(Ω/Φ)。
第2.0.3条 每台电容器的额定电压应等于电容器组额定相电压除以电容器的串联台数。
第三章 容 量
第3.0.1条 装置的额定容量应以装置内三相电容器的总额定容量标志，可按表3.0.1标准规定值选用。
注：单台电容器容量为334kvar时，其三台组合容量可按1000kvar整数计算。
第3.0.2条 装置额定输出容量应等于装置的额定容量减去相应电抗器的额定容量。
附录 本标准用词说明
为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：
1. 表示很严格，非这样作不可的用词：
正面词采用“必须”；
反面词采用“严禁”。
2. 表示严格，在正常情况下均应这样作的用词：
正面词采用“应”；
反面词采用“不应”或“不得”。
3. 表示允许稍有选择，在条件许可时首先应这样作的用词：
正面词采用“宜”或“可”；
反面词采用“不宜”。
附加说明
本标准主编单位、参加单位
和主要起草人名单
主 编单 位：能源部西南电力设计院
河北省电力工业局
参 加单 位：能源部武汉高压研究所
浙江省电力试验研究所
保定第二变压器厂
主要起草人：张承容 卢本平 何光煜 史 班
杨昌兴 盛国钊 花新乐 郭德水
条文说明
前言
中国工程建设标准化协会标准
并联电容器装置的电压、容量系列选择标准
CECS 33：91
条文说明
第一章 总 则
第1.0.1条 本条阐述本标准的指导思想和主要设计原则，同时对并联电容器装置(以下简称装置)作出定义。
首先强调装置的设计选择必须执行国家的技术经济政策，如能源政策、《电力系统电压和无功电力技术导则》等。
其指导思想是合理选择装置的电压和容量系列，以达到保证电压质量和安全、经济运行的目标要求。
第1.0.2条 本条阐明本标准的适用范围。
首先，规定本标准只适用于Y型接线装置，这是因为有关标准已明确规定新建或扩建的装置必须采用Y型接线，也就决定了该接线方式是制定装置电压系列的前提；其次，本条规定装置的额定容量为0.3～60Mvar，基本上包罗了国内现有装置容量的范围，而规定装置额定电压为6～63kV，系基于国内现有装置的最高电压等级为63kV。
至于应用110kV及以上电压等级的装置正在探讨中。
第1.0.3条 本条主要规定本标准与相关标准、规范、规程之间的关系。
装置的电压、容量设计选择，除应符合本标准的规定以外，尚应符合现行有关标准，如《并联电容器装置设计技术规程》SDJ25-85、《变电所设计技术规程》SDJ2-89、《高压配电装置设计技术规程》SDJ5-85等的有关规定。
第二章 电 压
第2.0.1条 鉴于装置是包括断路器、并联电容器、串联电抗器(以下简称电抗器)及其配套设备等的三相组合体，装置作为一个整体，其额定电压应与装置接入电网的额定电压相一致，从而规定了装置的绝缘水平等要求与相连的电网相一致。
第2.0.2条 根据《电力系统电压和无功电力技术导则》第8.3条规定，降压变压器低压侧额定电压宜选1.05倍系统额定电压，故在每相电容器的额定电压计算公式中，考虑装置接入处电网的运行电压按电网额定电压的1.05倍取值。
当电容器组串联电抗器后，其端电压将高于接入处电网电压，其升高的电压与电抗器的电抗率大小有关。
为了保证电容器的安全、经济运行，并尽量简化电容器额定电压的系列，按电抗率的大小把电容器额定电压划分为4档：当电抗率K≤1%时，取每相电容器的额定电压；
(Usn为电网的额定电压)。
第2.0.3条 当电容器组中各相由2台及以上电容器串联而成时，则每台电容器的额定电压等于电容器组额定相电压除以串联电容器的串联台数。
第三章 容 量
第3.0.1条 制定装置的额定容量系列，充分考虑了不同级差容量系列的兼容性，以及电容器单台容量与级差容量的对应性。
对于9.6Mvar及以下的装置的额定容量系列，是以电容器单台容量为50、100、200kvar分别可以兼容的级差容量0.15、0.3、0.6、1.2Mvar确定其容量系列，但装置容量为2、4、5Mvar者例外。
对于8.0Mvar及以上的装置的额定容量系列，主要以电容器单台容量为334kvar可兼容的级差容量为2.0、4.0、6.0Mvar确定其容量系列。
第3.0.2条 装置内由于有电抗器，使装置的输出无功功率不等于装置内电容器原有的额定容量，因为电抗器消耗耗了部分无功功率。
因此，装置额定输出容量应等于装置的额定容量(即装置内三相电容器的总额定容量)减去相应电抗器的额定容量。
