蓝牙收发器IC测试

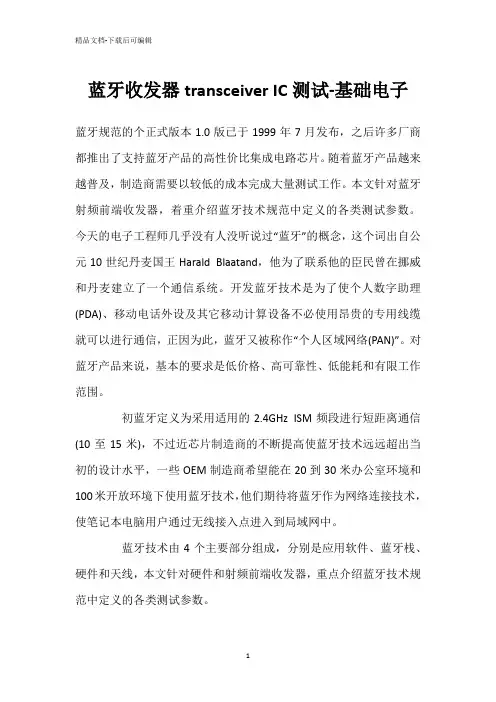

蓝牙收发器transceiverIC测试-基础电子
蓝牙收发器transceiver IC测试-基础电子蓝牙规范的个正式版本1.0版已于1999年7月发布，之后许多厂商都推出了支持蓝牙产品的高性价比集成电路芯片。
随着蓝牙产品越来越普及，制造商需要以较低的成本完成大量测试工作。
本文针对蓝牙射频前端收发器，着重介绍蓝牙技术规范中定义的各类测试参数。
今天的电子工程师几乎没有人没听说过“蓝牙”的概念，这个词出自公元10世纪丹麦国王Harald Blaatand，他为了联系他的臣民曾在挪威和丹麦建立了一个通信系统。
开发蓝牙技术是为了使个人数字助理(PDA)、移动电话外设及其它移动计算设备不必使用昂贵的专用线缆就可以进行通信，正因为此，蓝牙又被称作“个人区域网络(PAN)”。
对蓝牙产品来说，基本的要求是低价格、高可靠性、低能耗和有限工作范围。
初蓝牙定义为采用适用的2.4GHz ISM频段进行短距离通信(10至15米)，不过近芯片制造商的不断提高使蓝牙技术远远超出当初的设计水平，一些OEM制造商希望能在20到30米办公室环境和100米开放环境下使用蓝牙技术，他们期待将蓝牙作为网络连接技术，使笔记本电脑用户通过无线接入点进入到局域网中。
蓝牙技术由4个主要部分组成，分别是应用软件、蓝牙栈、硬件和天线，本文针对硬件和射频前端收发器，重点介绍蓝牙技术规范中定义的各类测试参数。
蓝牙收发器对集成RF收发器的测试要求可以典型的RF蓝牙原理框图(图1)来说明。
◆蓝牙发射器蓝牙无线信号采用高斯频移键控(GFSK)方式调制，发射数据(Tx)通过高斯滤波器滤波后，用滤波器的输出对VCO 频率进行调制。
根据串行输入数据流逻辑电平，VCO频率会从其中心频率向正负两端偏离，偏移量决定了发射器的调制指数，调制的信号经放大后由天线发射出去。
蓝牙无线信号在半双工模式下工作，用一个RF多路复用开关(位于天线前)将天线连接到发射或接收模式。
◆蓝牙接收器与设备接收部分相似，从另一个蓝牙设备发射来的GFSK信号也是由天线接收的。
bluetooth芯片测试原理
bluetooth芯片测试原理1.引言1.1 概述蓝牙技术是一种无线通信技术，可以实现不同设备之间的数据传输和交互。
它广泛应用于手机、电脑、耳机、音箱等各种消费电子产品中，成为人们日常生活中不可或缺的一部分。
蓝牙芯片作为蓝牙设备的核心组成部分，起着关键的作用。
它集成了传输、解码和编码等功能，实现了蓝牙设备与其他设备之间的通信。
蓝牙芯片测试是确保蓝牙设备正常工作的重要环节，通过测试可以验证芯片的性能和稳定性，保证蓝牙设备在各种环境下都能正常工作。
蓝牙芯片测试涉及多个方面，包括信号强度测试、传输速率测试、兼容性测试等。
其中，信号强度测试是评估蓝牙设备的无线传输性能的关键指标之一，通过测量设备在不同距离下的接收信号强度来评估其通信能力。
传输速率测试则是评估设备在传输数据时的速度和效率，这对于音频和视频的传输特别重要。
兼容性测试则是验证设备与其他蓝牙设备的互通性，确保设备能够与其他设备无缝连接和交互。
通过对蓝牙芯片进行测试，可以发现并解决潜在的问题，提高设备的性能和质量。
同时，测试还可以为蓝牙芯片的优化和升级提供参考和指导。
随着蓝牙技术的不断发展和应用的不断扩大，蓝牙芯片测试也将在未来扮演更加重要的角色，为蓝牙设备的进一步发展提供支持和保障。
在本文中，我们将详细介绍蓝牙芯片测试的原理和方法，以及其在蓝牙设备中的重要性。
我们将探讨不同的测试指标和测试方案，并对未来蓝牙芯片测试的发展进行展望。
通过深入了解和研究蓝牙芯片测试，我们有望进一步提升蓝牙设备的性能，为用户提供更好的使用体验。
1.2 文章结构本文将按照以下结构进行展开：1. 引言：介绍本文的主题和背景，并简要概述蓝牙芯片测试的重要性。
2. 正文：2.1 蓝牙技术简介：对蓝牙技术进行概述，包括其起源、发展历程以及在现代社会中的应用领域。
2.2 蓝牙芯片测试的重要性：详细介绍蓝牙芯片测试在技术研发和产品市场推广中的必要性和价值。
3. 结论：3.1 总结蓝牙芯片测试原理：对前文的内容进行总结，回顾和归纳蓝牙芯片测试的原理和方法。
KT1025A蓝牙音频芯片使用蓝牙测试盒升级程序的说明

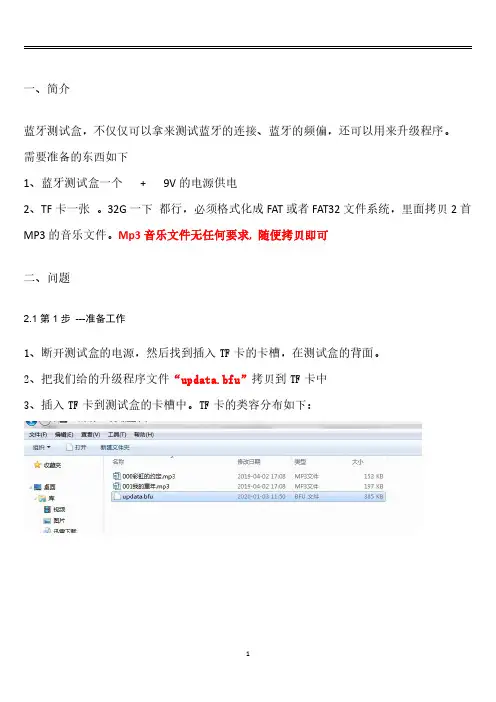

一、简介
蓝牙测试盒，不仅仅可以拿来测试蓝牙的连接、蓝牙的频偏，还可以用来升级程序。
需要准备的东西如下
1、蓝牙测试盒一个+9V的电源供电
2、TF卡一张。
32G一下都行，必须格式化成FAT或者FAT32文件系统，里面拷贝2首MP3的音乐文件。
Mp3音乐文件无任何要求,随便拷贝即可
二、问题
2.1第1步---准备工作
1、断开测试盒的电源，然后找到插入TF卡的卡槽，在测试盒的背面。
2、把我们给的升级程序文件“updata.bfu”拷贝到TF卡中
3、插入TF卡到测试盒的卡槽中。
TF卡的类容分布如下：
2.2第2步---升级过程
1、将测试盒上电，如下图：
左图：正常没有插入TF卡的右图：插入了TF卡等待升级
如果一直不出现“升级搜索中”的字样，说明测试盒没有检测到TF卡插入
2、升级的过程如下：
升级的过程中会有进度条。
当到100%的时候，就代表升级完成了
三、注意--特别重要
升级可能出现死机。
一旦出现死机，目标板一定不要断电，他会进入第二次升级。
发烧友的新玩具TECSUN(德生)BT-80蓝牙Hi-Fi收发器试用报告
发烧友的新玩具______________TEC SU N (德生）B T-80蓝牙Hi-F i收发器试用报告图、文/小路产品零售价：¥2,000元/台 41B T --80S本技术#» ■类型：蓝牙收发器，支持aptX-H D■输入：蓝牙5.0、数字同轴、R C A ■输出：蓝牙5.0、数字同轴、R C A 、3.5mm 耳机接口 ■内置电池：3.7V ( 18660裡电池2只 > ■频率响应：25Hz -20kHz ■外观尺寸：212 x 43 x 282mm ■重量：1.608kg自从德生投身Hi -Fi 领域之后，陆续推出面向普通发烧 友的各类音响产品，其中令人注目的是80台式系列，目前 这个系列有HD -80数字播放器、PM -80合并功放、CD - 80CD 机和TU -80调频收音头。
最近，这个系列又添新 军，那就是BT -80蓝牙Hi -Fi 收发器。
BT -80的工程样机其实在两年前就出现在人们的视野中，经过德生的不断改良，最终才推出市场。
之前德生推 出过便携蓝牙耳放，分别是BT -50和BT -90，现在推出的BT -80也算是这个系列的一员，只是BT -80为Hi -Fi 系统而造，规格不可同日而语。
那么德生的这台蓝牙收发器到底 怎样？就在BT -80推出不久，本刊就得到试用的机会，在 此与大家分享。
>外观：具有专业气息BT -80的夕卜观风格与PM -80、CD -80和TU -80—致，都采用较小的机身，颜色为低调的黑色，面板搭配乳白色 方形按键和指示灯，看上去具有专业器材的气息。
如果将 德生80系列这4台机器叠起来，那是一种怎样的视觉感受啊！> 酉e 置：蓝牙 5.0力D a p t X -H D ; C S R 8675、E S S 9018Q 2C 加电池供电老实说，早期的蓝牙接收器在咅质表现上根本不能满 足普通发烧友的要求，直到4.2版本推出与aptX 编码的助阵才有所改善。
蓝牙测试指标
蓝牙测试指标一:介绍1、范围2、概况3、参考文件二：RADIO FREQUＥNCY无线电频率测试1、介绍2、测试环境3、测试项目３、1 Oｕtｐut pｏwer输出功率３、2 Power Ｃoｎｔｒol 功率控制3、３IｎitiaｌＣarrier Fｒｅqueｎｃy 最初得载波频率3、4 ＣarrieｒＦrｅquｅｎcｙDｒift载波频率漂移3、5 Mｏduｌatiｏn Chaｒactｅristｉc 调制特性3、6 Ｓiｎgle SloｔSeｎsitivitｙ单插槽得敏感性３、7 MultｉＳlots Sｅnsitiｖitｙ多槽灵敏度3、8 Maｘimｕm IｎｐuｔLevel最大输入标准三:蓝牙耳机功能测试1、耗电量静态及工作电流/待机电流2、充电、充电连接、显示3、频率调整4、配对5、音频连接6、仿真音频７、兼容性8、通话距离9、外观结构四:附件功能测试1、火牛高压２、火牛输出电压３、ＳPＫ功能4、ＭIC功能五：运行条件一：介绍１、范围此文件概括说明所有蓝牙产品得初步测试计划2、概况３、１～3、8项目主要描述射频测试，三项主要描述耳机实际使用功能测试，四项主要描述耳机附件得功能测试3、参考文件[1]Bluｅtｏｏth： Specification of the Bluｅtoｏｔh Systeｍ，Vｏlume 2：Corｅ(Coｎtrolｌer v1、2 )蓝牙：蓝牙系统得规范,卷2:核心（控制器v1、2)[2]Bｌuetooth：Spｅcifiｃaｔion of thｅBluetooth Sｙsｔe ｍ, Voluｍｅ３： Core（Hosｔｖ1、2 ）[3]Bｌｕeｔｏｏth：Speciｆｉｃatiｏn ｏf tｈe Bluｅtooth Sys ｔem，Voｌｕme 2：Cｏre （Ｃontrｏller v2、0)[4]Bluetoｏth：Specificａtｉｏn of thｅＢｌuetｏoth Ｓｙstｅｍ, Voｌume 3：Ｃore（Hｏst v２、０)[5]Blｕｅtooth: Hｅaｄsｅt Prｏｆｉｌe (v１、1)蓝牙：耳机概要(v１、１[6]Ｂlｕetooth： Core Sｙstｅm Paｃkage ： RF Ｔｅｓｔ Sui ｔe Stｒｕctuｒe (ＴSS)/Ｔest Ｐurｐoｓe(TP）（v2、０）蓝牙：核心系统方案：射频测试套件结构（ＴSS）/测试目得（T Ｐ）（v２、０)[7]Bluetｏoｔｈ: Core Ｓyｓtem Packａge ：Ｂａseband Ｔest Ｓuiｔe Structure（ＴSS） /Test Ｐurposｅ（TP）（v2、0)蓝牙:核心系统方案:基带测试套件结构(TSS)/测试目得(TＰ）(ｖ2、０) [8]Ｂlueｔooｔh：Coｒe SystｅｍPackagｅ：ＬM TｅsｔSuite Ｓtructuｒe (TSＳ）/Ｔeｓｔ Purposｅ（TP）（v2、0）蓝牙:核心系统方案：LM测试套件结构（ＴＳＳ）/测试目得(TＰ)（v２、0）[9]Bluｅｔoｏth: Core Ｓyｓｔem Packagｅ：Ｇeneｒal Access Proｆｉle ＴestSｕitｅＳtｒuctuｒe (TSS）／Teｓt Ｐuｒｐose（TP)(v2、0)蓝牙:核心系统方案：通用访问配置文件测试套件结构(TSＳ）／测试目得（TP）（v2、0[10]Bｌueｔooth： Headset Pro 1、1 Tｅst Suｉｔe Ｓtｒｕc ｔure （ＴSS） /TｅsｔPuｒｐosｅ(TP)牙：耳机概要文件规范1、1测试套件结构（TSS）/测试目得（TP)[11]CSR：BlｕeＣｏre２—Ａudio Datasheet企业社会责任:BｌｕeCore２—Audio数据表ＴP就是可靠性测试二:RＡDIO FREQUENCY TESＴ射频测试１、介绍这一个测试就是确定蓝牙耳机得射频(发射器与接收器）基本功能就是否符合或超过蓝牙标准要求2、测试环境Blueｔooth Tesｔer—－Ａnriｔsu MT8852A/MＴ８852Ｂoｒothｅr蓝牙测试仪，特制MT ８８５2A / MT８852B或其她DUT（Ｄｅｖiｃe UndeｒTｅst)- Linnｋiｎg Blｕeｔooth DUT （测试设备)——Linnking 蓝牙3、测试项目3、1Ｏutｐｕt poｗer 输出功率DUT初始设置：DUT用lｏｏp back测试模式使用跳频测试程序及标准MＴ8８50A 传输一个标准得数据包（DH5 ，DＨ1,DH３或Ｌｏngeｓt)给DUT、此DUT 环向后将数据传送给B luｅtoｏth teｓtｅr，ＭT8850A测量其功率、这一个测试3、2Pｏwer Ｃontrol功率控制ＤUT 初始设置：DUT用loop back测试模式使用跳频3、3 Inｉtial Carrier Frｅquency最初得载波频率DUT 初始设置：DUT用ｌoop back测试模式使用跳频3、４ＣarrieｒFrequency Ｄrｉft载波频率漂移DUＴ初始设置:DＵT用loop back测试模式使用跳频３、5 Moｄulatiｏn Ｃharaｃｔerｉsｔiｃ调制特性DUT初始设置:ＤUT用ｌｏoｐback测试模式使用跳频3、6 Siｎgle SloｔSensitｉｖity单槽灵敏度DUT初始设置:DUＴ用loop back测试模式使用跳频3、7 ＭultｉＳlots Sensitiｖiｔy多槽灵敏度DUT 初始设置：DUT用ｌoｏp bacｋ测试模式使用跳频３、8 Maxｉmum Inｐut Pｏweｒ?最大输入功率ＤＵT 初始设置：DUＴ用lｏｏp back测试模式使用跳频三：蓝牙耳机功能测试1、耗电量（PＯWER TEST）2、充电、充电连接、显示（Charｇe Iｎdiｃａtion test)３、频率调整(Ｔｕrnｉｎg crｙｓtaｌ)3、1 使用33８6记数器与LINNKINＧ测试软件。
蓝牙测试详解
下面介绍一些适用于蓝牙设备RF部分的测试。
功率──输出放大器是一个选件，有这种选件无疑可提升I类(+20dBm)输出放大器的输出功率。
虽然对电平精度指标不作要求，但应避免过大的功率输出，以免造成不必要的电池耗电。
无论设计提供的功率是+20dBm还是更低，接收器都需要有接收信号强度指示，RSSI信息允许不同功率设备间互相联系，这类设计中的功率斜率可由控制放大器的偏置电流实现。
与其它TDMA系统如DECT或GSM不同，蓝牙频谱测试并不限于单独的功率控制和调制误差测试，它的测量间隔时间必须足够长，以采集到斜率和调制造成的影响。
在实际中这不会影响认证，时间选通测量由于能迅速确定缺陷，具有很高的价值。
有些设计在调制开始前使用未经指定的周期，这通常用于接收器的准备。
频率误差──蓝牙规范中所有频率测量选取较短的4微秒或10微秒选通周期，这样会造成测量结果的不定性，可从不同的角度进行理解。
首先，窄的时间开口意味着测量带宽截止频率较高，会把各类噪声引入测量；其次应考虑误差机制，如在短间隔测量中，来自测量设备的量化噪声或振荡器边带噪声将占较大百分比，而较长测量间隔中这些噪声影响会被平均掉。
因此设计范围要考虑这一因素，它应超过参考晶振产生的静态误差。
频率漂移──漂移测量将短的10位相邻数据组和跨越脉冲的较长漂移结果结合在一起。
如果在发送器设计中用了采样-保持设计，就可能出现这一误差。
对其它类型设计，在波形图上可观察到像纹波一样的有害4kHz至100kHz调制成分或噪声，表明了它可作为另一个方法确保很好地将电源去耦合。
调制──在发送路径中，图1中的VCO被直接调制，为避免PLL剥离带宽内调制成分，可让传输器件开路或使用相位误差校正(两点调制)。
采样-保持技术应该是有效的，但需注意避免频率漂移。
除非使用数字技术调整合成器的分频比，否则应校准相位调制器，以免出现不同数据码型调制的响应平坦度低的问题。
蓝牙RF规范要检查11110000和10101010两种不同码型的峰值频率偏移，GMSK调制滤波器的输出在2.5bit后达到最大值，第一个码可检查这一点，GMSK滤波器的截止点和形状则由第二个码检查。
蓝牙技术原理与测试(中文)
蓝牙技术原理与测试(中文)蓝牙技术原理与测试摘要关键词蓝牙技术；原理；测试一、蓝牙技术的定义和特点1.1 蓝牙技术的定义蓝牙（Bluetooth）是一种无线通信技术，它可以在短距离内实现不同设备之间的数据交换。
蓝牙技术是由爱立信公司于1994年提出的，后来由多家公司组成的蓝牙特殊兴趣小组（Bluetooth Special Interest Group，简称SIG）共同制定了蓝牙的标准和规范。
1.2 蓝牙技术的特点- 低功耗：蓝牙技术采用了一种称为频率跳变（Frequency Hopping）的通信方式，它可以在不同的频率上进行数据传输，从而减少干扰和功耗。
- 低成本：蓝牙技术使用了一种称为集成电路（Integrated Circuit，简称IC）的芯片，它可以将蓝牙的收发器、控制器和处理器集成在一起，从而降低了成本和体积。
-兼容性：蓝牙技术遵循了一套统一的协议栈和接口标准，它可以与不同厂商和不同类型的设备进行互联和互通。
-安全性：蓝牙技术采用了一种称为加密（Encryption）的技术，它可以对数据进行加密和解密，从而保证数据的安全性和隐私性。
二、蓝牙技术的分类和协议栈2.1 蓝牙技术的分类- 蓝牙经典（BluetoothClassic）：这是最早的一种蓝牙技术，它使用了2.4GHz的工业科学医疗（Industrial, Scientific andMedical，简称ISM）频段，它可以提供最高3Mbps的传输速率和最远10 0米的传输距离。
- 蓝牙高速（Bluetooth HighSpeed）：这是一种基于无线局域网（Wireless Local AreaNetwork，简称WLAN）的蓝牙技术，它使用了5GHz的ISM频段，它可以提供最高24Mbps的传输速率和最远10米的传输距离。
- 蓝牙低功耗（Bluetooth LowEnergy）：这是一种专为低功耗设备设计的蓝牙技术，它使用了2.4GH z的ISM频段，它可以提供最高1Mbps的传输速率和最远50米的传输距离。
蓝牙测试原理及MT8852B操作指导
蓝牙测试原理及MT8852B操作指导一、蓝牙测试原理蓝牙测试是对蓝牙设备进行性能和功能测试的一项重要工作，旨在验证蓝牙设备是否符合蓝牙标准，并检测其性能参数。
蓝牙测试主要包括链路测试和功能测试两个方面。
链路测试：主要通过发送和接收蓝牙信号来测试蓝牙设备的链路质量和传输速率。
链路测试主要包括信号强度测试、频率误差测试、射频输出功率测试等内容。
功能测试：主要验证蓝牙设备在不同功能模式下的工作是否正常。
功能测试主要包括设备发现、配对和连接的测试、数据传输的测试、音频质量和语音识别的测试等内容。
MT8852B是一种常用的蓝牙测试仪器，下面是其操作指导的简要流程：1.连接设备：将被测设备与MT8852B通过蓝牙进行连接，确保双方处于可连接状态。
2.设置测试参数：根据需要选择相应的测试项目和参数。
通常可以通过仪器上的按键和菜单进行选择和设置。
3.进行测试：按下“开始测试”按钮，MT8852B会根据设置的参数进行测试，并显示测试结果。
测试过程中可以通过仪器的屏幕和按钮进行交互。
4.分析测试结果：根据测试结果来评估被测设备的性能和功能表现。
MT8852B通常会提供详细的测试报告和数据分析，供用户参考。
5.调试和优化：根据测试结果，及时调试和优化被测设备。
MT8852B可以提供实时的测试数据和图形显示，帮助用户进行问题分析和优化调试。
6.完成测试：测试完成后，进行测试数据的保存和汇总。
MT8852B通常支持将测试数据导出到计算机进行后续处理和分析。
以上是对蓝牙测试仪器MT8852B操作指导的简要介绍，具体操作步骤和参数设置会根据实际需求和测试项目的不同而有所差异。
在使用蓝牙测试仪器进行测试时，还要根据测试标准和要求，严格按照操作指导书的要求进行操作，以保证测试的准确性和可靠性。
设计RF CMOS蓝牙收发器
设计RF CMOS蓝牙收发器作者：Bob Koupal and Marshall Wang, Signia TechnologiesCory Edelman, Agilent Technologies(安捷伦科技)使用CMOS RFIC 设计2.4GHz蓝牙收发器需要在设计过程中的所有阶段对关键性能进行仔细的验证。
这可以通过EDA软件的几个功能来实现,如提供晶片厂模型库,带有蓝牙测试信号的系统兼容性测试模板,还可以和测试仪器的链接,验证仿真数据和实际测量结果是否一致。
蓝牙设计问题使用蓝牙标准的短程无线收发器预计将会集成到多种设备中，包括笔记本电脑、打印机、传真机、照相机、蜂窝电话、耳机、家用电器、PDA和其它便携式计算设备。
为满足对体积、功耗和低价格的要求，需要采用高集成度的系统芯片（SoC）解决方案。
目标是免除昂贵的外部元件，例如声表面波滤波器和电感器，把外部无源元件的数量减到最少，并且不需要使用外部RF调谐元件，使IC能适用于大批量生产的应用。
蓝牙无线链接使用无须许可的2.4GHz ISM频段，信号在80个1MHz信道上以1,600跳/秒的速率跳频。
任何蓝牙解决方案都必须能在包括其它蓝牙设备、无绳电话、微波炉以及使用IEEE 802.11标准无线LAN 系统的条件下可靠工作,这些设备也工作在2.4GHz频段.尽管单片射频已经是许多无线标准，例如GSM和CDMA电话规定的目标，但蓝牙是第一个不仅允许高集成度，而且要求高集成度，以满足体积小价格低目标的标准。
蓝牙IC设计要求更高的复杂程度，因为它需要把射频、混合信号和数字功能模块块组合在一块芯片上，甚至整体解决方案也只在两块独立的IC上。
两芯片SoC解决方案Signia Technologies实现了一种两芯片的蓝牙SoC解决方案，它包括1片2.4GHz收发器IC（图1）和1片基带控制器IC。
这种方法优化了材料费（BOM），并为各种应用提供了最大的灵活性。
蓝牙技术参数标准
ADF7241: 低功耗IEEE 802.15.4零中频2.4 GHZ收发器IC产品状态:推荐用于新设计ADF7241是一款高集成度的低功耗、高性能收发器，在全球通用的2.4 GHz ISM频段工作。
其设计注重灵活性、鲁棒性、易用性和低功耗特性。
在数据包和数据流两种模式下，均支持IEEE 802.15.4-2006 2.4 GHz PHY要求。
而且只需极少的外部元件，就能达到下列标准：FCC CFR47 Part 15、ETSI EN 300 440（2类设备）、ETSI EN 300 328 (FHSS, DR > 250 kb/s)、ARIB STD T-66。
ADF7241符合IEEE 802.15.4-2006 2.4 GHz PHY要求，可提供250 kbps的固定数据速率和DSSS-OQPSK 调制功能。
ADF7241的发射路径基于一个使用低噪声小数N分频RF频率合成器的直接闭环VCO调制方案。
该VCO能够自动校准，工作频率是基频的两倍，因而可减少杂散发射并避免P ...更多ADF7241是一款高集成度的低功耗、高性能收发器，在全球通用的2.4 GHz ISM频段工作。
其设计注重灵活性、鲁棒性、易用性和低功耗特性。
在数据包和数据流两种模式下，均支持IEEE 802.15.4-2006 2.4 GHz PHY要求。
而且只需极少的外部元件，就能达到下列标准：FCC CFR47 Part 15、ETSI EN 300 440（2类设备）、ETSI EN 300 328 (FHSS, DR > 250 kb/s)、ARIB STD T-66。
ADF7241符合IEEE 802.15.4-2006 2.4 GHz PHY要求，可提供250 kbps的固定数据速率和DSSS-OQPSK 调制功能。
ADF7241的发射路径基于一个使用低噪声小数N分频RF频率合成器的直接闭环VCO调制方案。
关于KT6368A双模蓝牙芯片的BLE在ios的lightblue大数量数据测试
一、测试简介
关于KT6368A双模蓝牙芯片的BLE在ios的lightblue app大数量数据测试
测试环境：iphone7。
KT6368A双模程序96B6
App：lightblue ios端可以打开log日志查看通讯流程
测试数据：长度是1224个字节，单次直接发给KT6368A，然后蓝牙通过BLE转发给手机
二、详细测试
2.1串口发送给蓝牙芯片部分
单次发送1224个字节，电脑端的串口调试助手直接发给KT6368A
KT6368A蓝牙芯片的内部处理流程如下：
这里可以看到KT6368A收到1224个字节的数据的流程如下：
1、分了5次收完1224个字节
2、所以单次接收完256个字节之后，就中断，转发到ble发往手机，并且发送成功，发送了5次蓝牙app端的显示log信息如下：接收无误，注意最后一个字节是‘D’对应0x44
2.2IOS连接蓝牙芯片的过程
这里ios的lightblue，是有默认设置MTU的，设置为182
而安卓的app，则没有自动设置，应该是按照默认的
三、总结
单次发送1224个字节给蓝牙芯片，转发到ios的设备。
是没有问题的，数据很完整。
(完整版)蓝牙产品测试方法
蓝牙产品测试说明一、产品功能简介：1、接收蓝牙发射2.4GHz信号2、6V电池供电3、6VADP供电4、外接设备音源设备耳插孔（AUX IN）5、低电压显示功能6、音量控制7、控制Windows播放器暂停/播放、上一曲、下一曲功能二、测试方法和步骤：1、低电压测试：DC power 1台调低电压4V假电池插入电池槽30秒钟，紅燈閃爍为OK 品2、ADP电源DC6V电压供电3、打开电源开关ON/OFF-----至ON处，黄色电源指示灯亮为OK品4、双击电脑桌面蓝牙软件图标，启动蓝牙软件5、长按（3秒）（pairing/►║）暂停/播放按钮，红蓝灯闪烁启动蓝牙设备6、蓝牙软件搜索到蓝牙设备7、选择蓝牙设备单击右鼠标键，选择配对8、藍牙匹配碼：0000，蓝牙软件与蓝牙设备有连接状态9、双击Windows 媒体播放器，播放歌曲，蓝牙设备应接受到相应的音乐10、按上一曲，下一曲，音量加（Vol+），音量减（Vol-），暂停/播放（pairing/►║）短按起暂停，有相应的作用11、插入外接设备音源耳插孔（AUX IN），300mV以下音源12、按音量加（Vol+），音量减（Vol-）13、以上测试听音乐，不能有失真，破音，杂音，机震：左（L）声道和右（R）声道无声，声音小，异音等……14、长按（S5）pairing/►║暂停/播放按钮，蓝灯闪烁断开蓝牙设备15、断开蓝牙设备后，按F5刷新设备注：当蓝牙功能和外接设备音源设备同时工作时，外接音源设备优先工作生产时注意事项如下：1、蓝牙模块BT-modul板与主PCB板分开测试，测试OK后方与主PCB板焊接2、蓝牙模块BT-modul的排针先焊接，后测试3、蓝牙模块BT-modul天线ANT有方向，要对丝印贴片，有丝印黑白点4、R7，R19电阻一端脚要用烙铁焊连锡短路5、LED高度是14.5±0.36、BAT-焊黑线，插线在插件零件丝印面，BAT+焊红线，插线在贴片零件丝印面7、R-、R+、L-、L+导线插在贴片零件面8、焊接耳机JACK和DC JACK时要按平面，JACK板装配在贴片零件面9、 Z1、Z2、Z3、Z4、Z5焊接时要按平，并与主PCB板垂直90˚10、7pin排针要制作治具焊接。
ble蓝牙信号测试标准
ble蓝牙信号测试标准摘要：一、蓝牙信号测试标准的概述1.蓝牙技术简介2.蓝牙信号测试的目的和意义3.蓝牙信号测试的主要标准二、蓝牙信号测试的具体内容1.测试环境与设备2.测试参数与指标3.测试方法与步骤三、蓝牙信号测试结果的分析与应用1.测试结果的解读2.测试结果的应用领域3.测试结果对蓝牙技术发展的影响四、我国在蓝牙信号测试方面的进展1.我国蓝牙信号测试技术的发展2.我国参与制定的蓝牙信号测试国际标准3.我国蓝牙信号测试的未来发展趋势正文：一、蓝牙信号测试标准的概述蓝牙技术是一种短距离无线通信技术，广泛应用于各种电子设备之间的连接与数据传输。
为了保证蓝牙设备之间的通信质量，必须对蓝牙信号进行严格的测试。
蓝牙信号测试标准是对蓝牙信号质量进行评估和比较的依据，对于确保蓝牙技术的稳定性和可靠性具有重要意义。
目前，国际上有多个蓝牙信号测试标准，其中较为权威的标准是由蓝牙技术联盟（Bluetooth SIG）制定的。
这些标准覆盖了蓝牙信号的各个方面，包括信道特性、发射功率、接收灵敏度、误码率等。
二、蓝牙信号测试的具体内容1.测试环境与设备蓝牙信号测试需要在特定的环境下进行，一般要求测试环境具有较低的电磁干扰和较高的稳定性。
测试设备包括信号发生器、信号接收器、示波器、频谱分析仪等。
2.测试参数与指标蓝牙信号测试涉及的主要参数有：发射功率、接收灵敏度、信道特性、频率稳定性、调制特性、误码率等。
测试指标通常以标准规定的限值作为参考，根据实际测试结果与参考值的差异来评估蓝牙信号的质量。
3.测试方法与步骤蓝牙信号测试通常包括以下几个步骤：（1）测试设备的校准：对信号发生器、信号接收器等设备进行校准，以确保测试结果的准确性；（2）信号发生与接收：按照规定的测试方法，产生蓝牙信号并对其进行接收，记录相关参数；（3）数据分析与处理：对测试数据进行分析，计算各项指标并与参考值进行比较；（4）结果评估与报告：根据测试结果，评估蓝牙信号的质量，并生成测试报告。
《蓝牙测试方案》课件
测试结果
信号覆盖范围达到预期要求， 传输速度稳定，未出现明显掉 线情况。
测试目的
评估蓝牙设备的性能表现。
测试方法
按照《蓝牙测试方案》进行实 际操作和数据记录。
结论
该蓝牙设备性能表现良好，满 足使用需求。
THANKS
感谢观看
案例二
测试一款智能手表与多个品牌的 手机进行配对和信息同步的功能
，验证其兼容性和互操作性。
案例三
测试一款车载蓝牙与不同手机的 连接和通话功能，确保在行车过 程中能够稳定、安全地进行通信
。
06
蓝牙安全测试
蓝牙安全简介
蓝牙安全概念
蓝牙安全是指通过一系 列措施保护蓝牙设备、 数据和连接免受未经授 权的访问、干扰或破坏 的能力。
案例三
蓝牙设备未经过严格的安全测试，存在多个未知 的安全风险。
07
测试结果分析和报告
测试结果分析方法
01
02
03
04
对比分析法
将测试结果与预期结果进行对 比，找出差异及原因。
统计分析法
对测试数据进行统计分析，找 出规律和趋势。
故障诊断法
对测试过程中出现的异常进行 故障诊断，定位问题原因。
回归分析法
蓝牙测试标准概述
根据蓝牙技术标准，制定了一系列蓝牙测试标准，如蓝牙SIG制定 的蓝牙测试规范等。
蓝牙测试标准的应用
在蓝牙设备开发、生产和维护过程中，需要遵循相应的蓝牙测试标 准，以确保设备的性能和质量。
蓝牙测试工具
蓝牙测试工具概述
01
蓝牙测试工具是进行蓝牙测试的重要手段，包括硬件工具和软
件工具等。
《蓝牙测试 引言 • 蓝牙测试基础 • 蓝牙设备测试 • 蓝牙协议栈测试 • 蓝牙互操作性测试 • 蓝牙安全测试 • 测试结果分析和报告
蓝牙无线测试方法和指标
蓝牙无线测试方法和指标蓝牙无线测试配置包括一台测试仪和被测设备（EUT, Equipment Under Test），其中测试仪作为主单元，EUT作为从单元。
两者之间可以通过射频电缆相连也可以通过天线经空中传输相连。
测试仪发送LMP指令，激活EUT进入测试模式，并对测试仪与EUT之间的蓝牙链路的一些参数进行配置。
如测试方式是环回还是发送方式，是否需要进行跳频，分组是单时隙分组还是多时隙分组，分组的净菏是PN9，还是00001111、01010101。
测试模式是一个特殊的状态，出于安全的考虑，EUT必须首先设为“Ena b le”状态，然后才能空中激活进入测试模式。
1.1发信机测试（1）输出功率测试仪对初始状态设置如下：链路为跳频，EUT置为环回（Loop back）。
测试仪发射净荷为PN9，分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。
测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。
规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。
（2）功率密度初始状态同（1），测试仪通过扫频，在240MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描（扫描时间为1分钟），测出最大值，要求小于20dBm/100kHz。
（3）功率控制初始状态为环回，非跳频。
EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组。
测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB和8dB之间。
（4）频率范围初始状态同（3），测试仪对EUT回送的净荷为PN9的DH5分组扫频测量。
当EUT工作在最低频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fL；当EUT工作在最高频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fH。
(MTK)蓝牙测试项解释
蓝牙测试项介绍MTK平台机型的蓝牙测试项目有以下8项，分别解释如下：1、Output Power ——输出功率测试仪对初始状态设置如下：链路为跳频，EUT置为环回（Loop back）。
测试仪发射净荷为PN9，分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。
测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。
规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。
2、Power Control——功率控制初始状态为环回，非跳频。
EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组。
测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB和8dB之间。
3、MOD Char——调制特性初始状态同（2）, EUT分别工作在低、中、高三个频点。
测试仪以所支持的最大分组长度发送净荷为11110000的分组，并对EUT回送的分组计算频率偏移的峰值和均值，分别记为Df1max 和Df1avg。
测试仪以所支持的最大分组长度发送净荷为10101010的分组，并对EUT回送的分组计算频率偏移的峰值和均值，分别记为Df2max 和Df2avg，要求满足以下条件：至少99.9%的Df1max满足140kHz< Df1max <175kHz；至少99.9%的Df2max3115kHz；Df2avg /Df1avg 30.8。
4、ICFT——初始载波容限测试EUT为环回状态，回送净荷为PN9的DH1给测试仪。
测试仪先将链路置为非跳频，EUT分别工作在低、中、高三个频点，然后测试仪再将链路置为跳频。
蓝牙无线测试方法和指标
蓝牙无线测试方法和指标蓝牙无线测试配置包括一台测试仪和被测设备（EUT, Equipment Under Test），其中测试仪作为主单元，EUT作为从单元。
两者之间可以通过射频电缆相连也可以通过天线经空中传输相连。
测试仪发送LMP指令，激活EUT进入测试模式，并对测试仪与EUT之间的蓝牙链路的一些参数进行配置。
如测试方式是环回还是发送方式，是否需要进行跳频，分组是单时隙分组还是多时隙分组，分组的净菏是PN9，还是00001111、01010101。
测试模式是一个特殊的状态，出于安全的考虑，EUT必须首先设为“Ena b le”状态，然后才能空中激活进入测试模式。
1.1发信机测试（1）输出功率测试仪对初始状态设置如下：链路为跳频，EUT置为环回（Loop back）。
测试仪发射净荷为PN9，分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。
测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。
规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。
（2）功率密度初始状态同（1），测试仪通过扫频，在240MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描（扫描时间为1分钟），测出最大值，要求小于20dBm/100kHz。
（3）功率控制初始状态为环回，非跳频。
EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组。
测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB和8dB之间。
（4）频率范围初始状态同（3），测试仪对EUT回送的净荷为PN9的DH5分组扫频测量。
当EUT工作在最低频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fL；当EUT工作在最高频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fH。
