翻板闸设计说明
水力自控翻板闸门技术的特点以及应用中存在的问题和主要对策

水力自控翻板闸门技术的特点以及应用中存在的问题和主要对策仁化县小水电资源丰富,其中大部分中、高水头的小水电资源已被开发利用,进入二十一世纪后,我县低水头电站开发已进入了高峰期。
由于水力自控翻板闸门能在汛期水位高时,自动开启泄洪;洪水过后水位下降时,闸门及时自动复归关闭,较大程度地抬高上游水位,提高水资源的利用率;并还具有淹地少、投资省、工期短、见效快、效益高等优点。
因此,不但新建的水电站广泛使用水力自控翻板闸门技术,而且在对早期兴建的低水头水电站进行增容改造时,也普遍采用水力自控翻板闸门技术。
为了更好地应用水力自控翻板闸门技术,下面笔者就目前水力自控翻板闸门技术的特点和设计理论,以及我县在水力自控翻板闸门技术应用中存在的问题和主要对策谈一谈自己粗浅的见解。
1水力自控翻板闸门的特点水力自控翻板闸门利用水力和闸门重量平衡的原理,增设阴尼反馈系统,达到随着上游水位升高自动逐渐开启闸门泄流、上游水位下降自动逐渐关闭闸门蓄水的目的,使上游水位始终保持在要求的范围内。
水力自控翻板闸门主要有以下的特点:1.1结构简单,操作方便。
水力自控翻板闸门与一般钢平板闸门相比,无需机电设备及专人操纵泄流,且泄洪准确及时,能节省人力、物力;借助水位的升高,水压力的增大,逐渐自行开启闸门过流,保持蓄水位不变;当闸门全部打开时,河床泄流状况与天然河床相差无几,当水位降低时,闸门逐渐关闭蓄水,因此使用更方便。
1.2运行安全,经济实用。
由于水力自控翻板闸门能准确自动调控水位,运行时稳定性良好,管理安全、方便、省时、省力。
水力自控翻板闸门的门体为预制钢筋混凝土结构,仅支承部分为金属结构,投资为常规闸门的1/2左右。
因此,施工简便、造价低廉,且维修方便,节省费用。
2水力自控翻板闸门的设计理论2.1翻板闸门的规格及其选配水力自控翻板门一般按定型设计生产,翻板门每扇均设两个支墩,其位置按门板正负弯矩大致相等之原则设在距门边0.222门宽处,翻板门通过支墩安装在底板或底堰上。
【精品】液控同步双驱动水力自动翻板闸设计

液控同步双驱动水力自动翻板闸设计摘要:针对水力自动翻板闸在工程实际运行中普遍存在着启闭不灵、振动、拍打、撞击等问题,设计出液控同步双驱动水力自动翻板闸.该翻板闸是在传统自动翻板闸的基础上,增设液压控制同步启动装置,使两者有机结合,在闸门运行时既能在水力及自重作用下平稳开关,也可借助液控同步启动系统随意开启或关闭闸门,由于液压缸起到了减震器的作用,可以有效地消除翻板闸存在的振动、拍打、撞击现象。
关键词:水力自动翻板闸同步启动装置液压控制 水力自动翻板闸的基本工作原理是利用水力及闸板自重完成闸门的自动开关运行,其发展历程经过单铰、双铰、多铰、曲线铰、渐开式等门型。
上述各类翻板闸普遍存在振动、拍打、撞击、启闭不灵等现象,而且大都不能人为控制,有的虽然加设了辅助动力,但其同步问题没有解决。
笔者设计的液控同步双驱动水力自动翻板闸,有效地解决了上述存在的一系列问题,使闸门在运行中,既能在水力作用下平稳地自行开关,也可借助同步控制系统,随意开启闸门。
液控同步双驱动水力自动翻板闸门主要技术特点是采用液压同步双驱动控制系统与双铰水力自动翻板闸的有机结合,具有运行同步、油路管道布置简单、控制设备精巧、水力组合优良等特性. ; ;1双铰水力自动翻板闸设计翻板闸主要由闸门板、转动铰、支墩及底板组成,利用水力和重力的作用自动启闭,其所需要解决的主要技术问题是闸门的自动开启与关闭.根据文献[1]及闸门与启闭机相关理论,闸门的开启与关闭计算按力矩平衡方程式计算(图1).计算公式如下:开门计算: ;  ;式中:Kk,Kb分别为闸门的自开和自闭系数;W1,W2为闸门自重和配重重量;W3为门顶水重;P1,P2分别为闸门上、下游水压力;P3为闸门底浮托力;Pt,Ps 分别为闭门时的上托力和启门时的下吸力;Mfk,Mfb分别为开门时和闭门时转动铰及封水的摩阻力力矩;x1,x2,x3,y1,y2,z1,z2分别为各荷载对转动铰中心的力臂。

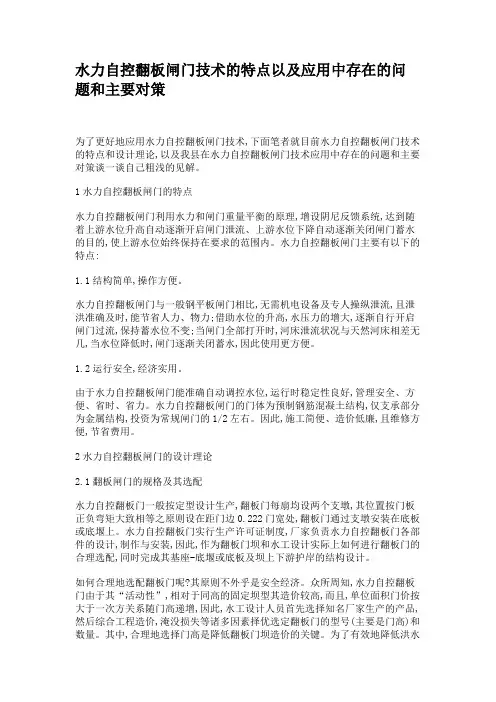

水力自控翻板闸门技术的特点以及应用中存在的问题和主要对策(精)

水力自控翻板闸门技术的特点以及应用中存在的问题和主要对策为了更好地应用水力自控翻板闸门技术,下面笔者就目前水力自控翻板闸门技术的特点和设计理论,以及我县在水力自控翻板闸门技术应用中存在的问题和主要对策谈一谈自己粗浅的见解。
1水力自控翻板闸门的特点水力自控翻板闸门利用水力和闸门重量平衡的原理,增设阴尼反馈系统,达到随着上游水位升高自动逐渐开启闸门泄流、上游水位下降自动逐渐关闭闸门蓄水的目的,使上游水位始终保持在要求的范围内。
水力自控翻板闸门主要有以下的特点:1.1结构简单,操作方便。
水力自控翻板闸门与一般钢平板闸门相比,无需机电设备及专人操纵泄流,且泄洪准确及时,能节省人力、物力;借助水位的升高,水压力的增大,逐渐自行开启闸门过流,保持蓄水位不变;当闸门全部打开时,河床泄流状况与天然河床相差无几,当水位降低时,闸门逐渐关闭蓄水,因此使用更方便。
1.2运行安全,经济实用。
由于水力自控翻板闸门能准确自动调控水位,运行时稳定性良好,管理安全、方便、省时、省力。
水力自控翻板闸门的门体为预制钢筋混凝土结构,仅支承部分为金属结构,投资为常规闸门的1/2左右。
因此,施工简便、造价低廉,且维修方便,节省费用。
2水力自控翻板闸门的设计理论2.1翻板闸门的规格及其选配水力自控翻板门一般按定型设计生产,翻板门每扇均设两个支墩,其位置按门板正负弯矩大致相等之原则设在距门边0.222门宽处,翻板门通过支墩安装在底板或底堰上。
水力自控翻板门实行生产许可证制度,厂家负责水力自控翻板门各部件的设计,制作与安装,因此,作为翻板门坝和水工设计实际上如何进行翻板门的合理选配,同时完成其基座-底堰或底板及坝上下游护岸的结构设计。
如何合理地选配翻板门呢?其原则不外乎是安全经济。
众所周知,水力自控翻板门由于其“活动性”,相对于同高的固定坝型其造价较高,而且,单位面积门价按大于一次方关系随门高递增,因此,水工设计人员首先选择知名厂家生产的产品,然后综合工程造价,淹没损失等诸多因素择优选定翻板门的型号(主要是门高)和数量。
谈增城初溪拦河闸坝液压翻板闸的设计与运行

谈增城初溪拦河闸坝液压翻板闸的设计与运行发表时间:2017-11-09T19:44:02.897Z 来源:《基层建设》2017年第19期作者:黄文星[导读] 摘要:为了开发利用增江河的水资源,更好地为增城社会经济发展服务,2000年开工兴建了综合性的初溪水利枢纽工程。
广州市增城区水务设施管理所广东广州 511300摘要:为了开发利用增江河的水资源,更好地为增城社会经济发展服务,2000年开工兴建了综合性的初溪水利枢纽工程。
拦河闸坝是整个枢纽工程的重要部份,液压翻板闸是闸坝运行的关健设施。
运行实践证明,初溪拦河闸坝液压翻板闸运行可靠,操作方便,投资较少,外形美观,是一项非常好的水利设施,有一定的推广应用价值,在此对其设计与运行情况作简要阐述。
关键词:建筑物;液压翻板闸门;支铰;吊点;油缸倾斜角和行程;启闭力;运行管理初溪拦河闸坝位于广州市增城区石滩镇初溪村1Km处的增江新开河段上,是初溪水利枢纽工程的重要组成部份,地处增江下游,坝址距离增城城区中心8Km,下游至增江出口约14Km。
初溪水利枢纽工程是一项具有较好的环境效益、社会效益和经济效益,集市政、美化、环境保护、发电、航运、交通、供水、灌溉等功能于一体的综合性水利工程,主要由拦河闸坝、发电厂房、船闸、罗岗排涝渠、进厂公路及交通桥、输变电、灌溉引水等单项工程组成,工程坝址以上集雨面积2978Km²,多年平均流量125.51m³/s,库区正常蓄水位6.5m,相应库容1700万m³,多年平均发电量2888万KWh。
拦河闸坝为开敞式闸坝,布置21孔泄洪闸,每孔净宽8 m,总宽度188.4m。
水电站厂房为河床式,设计安装了3台单机容量为2000KW的轴流转浆式水轮发电机组,总装机容量6000KW。
船闸最大通航船舶300吨,闸室长100米,宽12米,上下引航道长分别为183米和150米。
拦河闸坝于2000年12月28日开工,2003年6月全部完工,投入运行14年来,大大改善了增城的城市景观与生态环境,在环境美化、发电、供水、灌溉以及交通航运等方面产生了较大的综合效益。
翻板闸设计说明

翻板闸设计一、设计依据1、工程等级及标准XX县XXXX拦水坝工程位于尧坝镇郊,根据新农村规划布局,新增水系上、下游处分别设置二座拦水坝,坝高均为4m。
根据水文特征,选择坝型为翻板闸坝。
根据《防洪标准(GB50201-94)》,本工程防洪标准为10年一遇,工程级别为5级。
该水系为了改善新农村水环境,建二座翻板坝工程,该工程不承担防洪及保护人口的任务。
根据《防洪标准》(GB50201-94)、《城市防洪工程设计规范》(GJJ50-92)和,《水闸设计规范》(SL265-2001),结合业主要求,翻板坝工程防洪标准为10年一遇洪水,翻板坝工程为Ⅴ等,主要建筑物、临时建筑物皆按5级设计。
2、设计主要采用的规范1)《防洪标准》(GB50201—94)2)《水利水电工程等级划分及洪水标准》(SL252-2000)3)《水闸设计规范》(SL265-2001)4)《水工混凝土结构设计规范》(SL/T191-96)5)《堤防工程设计规范》(GB50286-98)6)《水利水电工程初步设计报告编制规程》(DL5021-93)7)《城市防洪工程设计规范》(GJJ50-92)二、计基本资料1、设计水位、流量设计流量(p=10%):62.3 m3/s。
闸上水位:(p=10%):313.43m。
2、地震烈度根据《中国地震动参数区划图》(GB18306-2001),本工程区域内地震峰值加速度小于0.05g,相应地震烈度为6度,根据抗震设计规范规定,本工程不进行抗震计算。
3、计算参数a)建筑材料容重混凝土 24 KN/m3;钢筋混凝土 25 KN/m3;水 10 KN/m3;浆砌石 23 KN/m3。
b)闸室稳定计算闸基混凝土与基岩之间摩擦系数f=0.25;闸基允许承载力[R]=400kPa。
三、设计要求1、闸基允许渗流坡降闸基坐落在基岩上,基础不存在渗透破坏。
主要防渗问题为两岸绕渗问题。
在两侧堤防挡墙处设置反滤及排水。
2、闸室稳定及基底压力要求1)闸室基地压力①计算公式:WM AG P ∑∑±=max min式中maxmin P —闸室基底应力的最大值或最小值(kpa )∑G —作用在闸室上的全部竖向荷载(包括闸室基础底面上的扬压力在内,kN )∑M —作用在闸室上的全部竖向和水平向荷载对于基础底面垂直水流方向的形心轴的力矩(kN.m ) A —闸室基底面的面积(m 2)W —闸室基底面对于该地面垂直水流方向的形心轴的截面矩(m 3) ② 规范要求a 、在各种计算情况下,闸室最大基底应力不大于地基允许承载力b 、在非地震情况下,闸室基底不出现拉应力;在地震情况下,闸室基底拉应力不大于100kPa2)抗滑稳定① 计算公式——抗剪强度公式∑∑=HGf K c式中c K —沿闸室基底面的抗滑稳定安全系数f —闸室基底面与地基之间的摩擦系数∑H —作用在闸室上的全部水平向荷载(kN )② 规范要求闸室、岸墙、翼墙基底抗滑稳定安全系数允许值四、泄洪闸工程设计1、闸门顶高程的确定根据石洞县城城区防洪要求、改善水环境的需要,并结合城市建设规划,确定拟建翻板闸门顶高程为313.00m(闸室底板高程为311.00m,闸门高2.0m)。
翻板钢闸门在江山水库溢流坝中的设计应用

翻板钢闸门在江山水库溢流坝中的设计应用摘要:翻板钢闸门应用在江山水库溢流坝改建工程中,取得了良好的效果,从而实现江山水库流域社会经济可持续发展。
翻板钢闸门在江山水库溢流坝改建工程中的成功应用表明:翻板钢闸门在水库溢洪道、挡水坝等水工建筑物的施工中,可起到比传统施工方案和施工材料更好的效果,值得借鉴和推广。
关键词:水工溢流坝;翻板钢闸门;设计应用竹皮河江山水库溢流坝翻板钢闸门改建工程是汉江以西水系连通及城市备用水源工程的重要节点工程,是对竹皮河流域进行生态补水的重要工程措施,工程实施后将增加竹皮河流域自净能力、改善水质、扩大江山水库水域面积、抬高水库上游河道水位,实现“生态之河”的治理目标。
一、工程建设概况荆门市江山水库溢流坝位于荆门市掇刀区白庙街办江山村,坐落于207国道复线东侧,拦截竹皮河富余来水,形成江山水库。
坝址以上承雨面积40km2,主河道长16.68km,主河道比降9.25‰。
江山水库总库容755.20万m3,死库容160.0万m3,是一座以防洪、发电、生态景观等综合利用的小(1)型水库。
江山水库溢流坝工程等级为Ⅵ等,主要建筑物级别为4级。
江山水库溢流坝改建前为低实用堰式,控制段底板高程61.40m,右岸边墙高程65.20m,左岸边墙高程65.40m,溢流堰控制段宽度62.0m。
竹皮河接纳的城区各类污水直接进入江山水库,由于江山水库所处地段地势开阔,水流速度变缓,导致大量的石油类、硫化物、重金属在水库富集、吸附,从而导致污染量大大超过了江山水库的自然净化能力。
为治理好竹皮河流域水环境及生态修复工作,抬高江山水库溢流坝正常运行水位,需对江山水库溢流坝进行改建工程,提高溢流坝堰顶高程,在保证江山水库防洪安全的前提下,以满足水库上游河道水满,下游河道水清,并兼顾水库电站扩容增效的需求。
因此,在江山水库原溢流坝控制段处新建一座拦河翻板钢闸门,设计挡水高度1.2m,净孔尺寸为3×21.0m,液压启闭杆控制。
气动翻板闸门说明书

一、主要用途与特点TZMQ××F系列气动翻板闸门主要用于粮食、饲料、食品、化工、肥料等行业中颗粒或粉状物料仓、输料设备及管道的自动放料与闭料,是实现自动化生产线中的必备设备。
该设备体积小,结构紧凑,采用气压传动,电磁阀换向,磁性开关控制,操作简单,开闭动作迅速,工作性能稳定,安全可靠、寿命长。
该设备使用时需要配备0.6~0.8Mpa气压源.二、主要规格与技术参数主要规格与技术参数见表1三、主要结构与工作原理1、TZMQ××F系列气动翻板闸门主要由框架焊合、料口焊合、闸门组合、带阀气缸、连杆机构、门轴等部件组成(见图一),利用接入的气压源推动气缸伸缩带动连杆机构,从而使两个闸门板分别绕着门轴开、闭料口,利用电控系统实现气缸换向和控制闸板开闭位置。
2、气动系统(见图二),主要由QGBⅡ50×100—MPa型气缸,2636000,0201型二位五通电磁换向阀,换向阀上装有两件QLX—L8型排气消声节流阀,在接气压源的管道上加装398、223型气源处理三联件(本机未带)等组成。
电磁换向阀控制气缸伸、缩换向,气缸运行速度(即排气速度)可以通过流阀调节,气缸排气噪音通过消声器消除,气源管道上串联的气源处理三联件,可限制进入气缸的气源压力,过滤气源水份,且向气源中喷雾化油以润滑气缸。
图二、气动系统3、系统(见图二)主要由电磁换向阀、行程开关、接线板组成。
电磁换向阀(220V)得电状态下,闸门打开,打开到位,行程开关发出指示信号;当电磁换向阀在失电状态下,闸门关闭,关闭到位,行程开关发出指示信号,输入、输出均在接线板上接线。
四、运输与贮存1、为防止运输和保管中受外力引起闸门机架变形,闸门在运输和保管中宜立放,不宜平放。
2、存放三个月以上不用时,闸板、门轴、齿轮、摇臂套、连杆机构等均应涂润滑油,气缸应处在缩的状态,行驶开关应处在放松状态。
五、安装与调试1、本机安装前应检查各元件装配完整,无松动、进行空载调试,闸板绕轴旋转到位,气缸动作平稳,电磁换向阀换向灵敏,磁性开关限位可靠。
翻板闸工程技术标的施工设计方案

天130天。考虑到工程实施期间受冬雨季和春节的影响,施工任务相
1.3.3其它材料
钢材为马钢;溢流面板、防渗墙、工作桥、放水涵、导流墙均为 宁国海螺牌42.5R普通硅酸盐水泥,在宁国水泥厂采购,运距约105 km其他部位采用32.5R水泥;木材在当地采购;油料等物资均从绩 溪县城购买,平均运距为5km
第三章施工现场规划总平面布置
一、施工总平面布置图及说明书
1.总体布置原则
9.施工供水供电
生活用水:在河中取水送到白备5吨水箱内供水,用DN50管接到厨 房、试验室、各盥洗点。
生产用水:在河中取水送到白备5吨水箱内供水。
施工用电:电源就近由建设方指定电源接点接到施工布置区配电房, 由配电房向各施工区供电。
白备电源:配备一台25kw柴油发电机组,以备系统停电后白行发电
使用。
10.块石堆场
块石就近堆放于各砌筑点附近,平整场地后就近堆放。
11.场内道路
在施工布置区修建二条临时便道, 架设一座临时便桥,并利用施工围
堰兼作临时便道。
12.通讯
现场布置四部移动电话,以便指挥作业。
13.办公
项目部布置一台电脑,一台打字机,一台复印机。
第四章 施工Leabharlann 进度计划和保证措施一、工期目标与控制性工期
第二章工程概况
1.1工程概况
绩溪县登源河汪村翻板闸工程座落在绩溪县瀛州乡汪村村民组 的登源河桥下约120米处,上游来水面积153KM2属新安江流域。 距县城约5km该项目主要建筑物有:闸基础工程、工作桥、放水涵、 导流墙、护岸、防渗墙、控制房、翻板门及液压控制设备等。
本项目翻板闸全长104米,坝基宽10.75米,坝基高度4.1m,翻板门高2.5米;翻板门采用滚轮连杆式水力白控翻板门, 单扇门高2.5米,宽6米,共17扇,采用双支墩支承,翻板闸制作安装由衢 州市江河水利设备制造有限公司提供服务。河道清淤、整平长度1.8公里。
翻板机设计说明书

翻版机侧工作台设计说明书学院:专业班级:学号:学生姓名:指导教师:目录任务书 (3)序言 (4)一、总体方案的选择 (6)二、所选方案的具体设计 (9)1、总体结构的设计 (11)(1)PCB输送系统 (13)(2)位置检测系统 (14)(3)信号处理系统 (15)(4)执行机构原理图 (16)2、机械机构设计 (17)(1)翻转侧工作台设计 (19)(2)行程开关的位置选择 (19)(3)装置高度调节 (20)3、软件部分的设计 (21)(1)程序流程图 (22)(2)PLC梯形图 (23)(3)PLC程序 (23)三、相关参数的设计说明1、翻转的时间分配 (24)2、传送带的相关计算和翻转主轴的计算 (24)3、电机的选择及有关参数的计算 (25)四、总结体会参考文献 (26)任务书设计与任务要求:翻版机侧工作台设计,并传输到反面检查线的上面,工作的过程为:产品到达装置的传送部分上,装置自动将产品与传送部分一起翻转,然后传动部分将产品传输出去,再返回到原位,流程为到位——翻转——到位——传送——翻转——到位,该过程自动完成。
引言飞梭弹指度,四年的大学生活接近尾声时,我们进行了为期近四个月的毕业设计。
毕业设计是对大学四年来我们所学到的基础知识和专业知识的一次系统性的总结与综合运用,同时也是培养我们分析问题和解决问题能力的良好的机会,而且毕业设计也是大学教学的最后一个重要环节。
因此,认真踏实地做好这次毕业设计不仅意味着我们能否顺利毕业,而且对今后我们走上工作岗位后能否很出色的做好自己的工作也有十分重要意义。
另外,毕业设计还可以培养我们独立思考,开发思维和协调工作的能力,这对今后踏入社会以后能否尽快地适应社会也有很大的帮助。
机械工业的生产水平是一个现代化建设水平的主要标志之一。
这是因为工业、农业、国防和科学技术的现代化程度,都会通过机械工业的发展程度反映出来。
人们之所以要广泛使用机器,是由于机器既能承担人力所不能或不便进行的工作,又能较人工生产改进产品的质量,特别是能够大大提高劳动生产率和改善劳动条件。
浅谈水力自控翻板闸防洪工程中的设计及应用

浅谈水力自控翻板闸防洪工程中的设计及应用摘要:本文以渭源县渭河城区段防洪工程为例,细述水力自控翻板闸的运行原理及在防洪工程项目中的设计过程及运行实施后的优缺点,旨在为水力自控翻板闸在防洪工程中的实际应用提供技术参考和理论依据。
关键词:渭源县;水力自控翻板闸;工程设计;运行原理引言水力自控翻板闸门是一种借水力和自重作用随流量的变化,在一定条件下自动启闭的门型,自50年代以来,在我国广西、湖南、浙江、内蒙、江苏等20多个省区均有应用,目前其设计理论及故障分析处于发展完善阶段,本文旨在通过水力自控翻板闸在渭河河道防洪工程中的设计应用,为水力自控翻板闸在防洪工程实际中的应用提供参考[1-3]。
1工程概况清源河流经渭源县境内有分属两个镇清源镇、路园镇的6个自然村和渭源县县城后汇入渭河干流。
本次翻板闸坝工程位于渭源县城清源河灞陵桥上下游。
治理段1#公路桥0+000至2#公路桥0+558.3下游60m左右处,该段共布设4座翻板闸坝。
该项目区不仅是该县政治经济文化中心,也是渭源县城群众休闲娱乐的重要场所之一。
近年来,渭源城区建设日新月异,改造整修了城区主要街道,开辟了新的城区,初步形成了一个沿清源河两岸发展的现代化的城市格局,市容市貌有了长足的发展和改观,但清源河的整治现状与城区的景观反差太大。
河道整治只是被动的防御,未能实现综合治理和开发利用。
现代化的城区与荒芜的清源河河滩形成鲜明的对照,极不协调。
渭源县城区段河道生态环境治理,修建拦河的翻板闸,采用大水面的方案,旨在改善环境和区域小气候,使灞陵桥风景区再现当年优美如画的风景。
2水力自控翻版闸的运行原理[3-6]闸门倾角为12.5°,当门前水位高于门顶0.2m时,闸门即开始启动,随上游水位升高,闸门也逐渐加大开度,水位下降时,闸门逐渐回关,具有良好的自控性能。
整个开启与回关过程中的上游水位都不低于正常挡水位。
水力自控翻板闸门它是利用水力和闸门重量平衡的原理,增设阻尼反馈系统来达到闸门随上游水位升高,而逐渐开启泄流;上游水位下降,而逐渐回关蓄水,使上游水位始终保持在要求的范围内(即上游正常水位)。
液压驱动拐臂式翻板闸门的设计

液压驱动拐臂式翻板闸门的设计摘要:本文比较了新型翻板门与传统翻板门的优缺点,介绍了新型翻板闸门的设计构想,技术难点以及解决方案。
传统翻板门的主要工作是泄洪,闸门采用水力控制,在闸门中下部设置转动轴,当转动轴上部闸门的水压大于下部的水压时,闸门便可在水压力作用下自行打开进行泄洪;受到结构的限制,闸门只能全开或全关。
同时,由于闸门采用水力控制,没有启闭设备,多年使用后闸门转动轴处会产生锈蚀,从而影响翻板门的运行。
笔者对翻板门进行了分析研究,从结构上对翻板闸门进行了改进,并配置了启闭机使得新型翻板闸门更灵活,更好操作,适用性更广,不但可以用于泄洪,还可用于排漂和排冰。
为此撰文介绍新型翻板闸门的设计思路和技术难点,请广大设计同行批评指正。
新型翻板闸门的结构是在平板钢闸门底部设置转动支铰,闸门的开启、关闭是门体绕转动支铰旋转,闸门可在0o~90o 范围操作。
新型翻板闸门设置了启闭机,在泄洪时,泄洪流量可以得到准确的控制,同时也避免了传统平板闸门局部开启引发的撞击;在排漂时可以小开度打开闸门,用较少的水量将漂浮物冲走。
以下以设计实例说明新型翻板闸门的设计过程:某电站在溢流堰顶设置1孔排漂孔,排漂孔用于泄洪、排漂和排冰,排漂孔采用此种新型闸门,闸门孔口尺寸为8×3.6m(宽×高),堰顶水头3m,设计过程如下:初步确定方案根据以往闸门设计经验,初步假定闸门门体厚度0.8m,闸门重量10t。
为便于顺利排漂,在溢流堰做闸门槽,闸门开启后门体处于闸门槽内,闸门面板设置在上游侧,便于排漂物从门体上流过。
在侧墙上开转动轴孔,转动轴一端与拐臂连接,拐臂与液压启闭机连接。
转动轴另一端通过键连接与闸门连接。
拐臂安装在拐臂铰座上与基础连接,液压启闭机安装在启闭机铰座上与基础连接。
侧水封采用方头P型橡皮安装在闸门上,底水封采用圆头P型橡皮安装在底坎埋件上。
(方案图见图1、图2)结构设计计算(为节省篇幅,论文计算中略去了计算过程)2.1 初算闸门启闭力:通过计算可知闸门从水平位置开始闭门时,需要的闭门力最大,Fw = 92 t,液压启闭机的容量由闭门力确定,选择1台100t液压启闭机。
翻板闸施工方案(3篇)

第1篇一、工程概况本工程为某河流水利枢纽工程的一部分,主要目的是通过翻板闸调节上下游水位,保证航运、灌溉和防洪安全。
翻板闸设计流量为XXX立方米/秒,结构形式为XX型翻板闸,闸门总宽XX米,单扇闸门宽度XX米。
施工场地位于XX省XX市XX县XX镇XX村,施工总工期为XX个月。
二、施工准备1. 施工组织成立项目施工领导小组,负责整个工程的施工组织、协调和管理工作。
下设工程部、技术部、质量部、安全部、物资部、财务部等部门,各部门职责明确,责任到人。
2. 施工人员组织一支经验丰富、技术过硬的施工队伍,包括项目经理、技术负责人、施工员、质量员、安全员、测量员、电工、焊工、木工、钢筋工等。
3. 施工设备根据工程需要,配置以下施工设备:- 打桩机、挖掘机、装载机、推土机、混凝土搅拌车、泵车等;- 钢筋加工机械、模板架设机械、焊接设备、起重设备等;- 测量仪器、试验仪器、安全防护用品等。
4. 施工材料准备以下施工材料:- 钢筋、水泥、砂石、混凝土等建筑材料;- 闸门、启闭机、电气设备等;- 防腐涂料、密封材料等。
5. 施工图纸和技术资料收集整理施工图纸和技术资料,包括地质勘察报告、设计图纸、施工组织设计、施工方案、技术规范等。
三、施工工艺1. 基础施工(1)清除施工场地内的杂物、树木、障碍物,平整场地,满足施工要求。
(2)进行地质勘察,确定地基承载力,必要时进行地基处理。
(3)按照设计要求进行基础施工,包括混凝土垫层、基础钢筋绑扎、混凝土浇筑等。
2. 闸室施工(1)根据设计图纸,进行闸室结构钢筋绑扎、模板安装。
(2)混凝土浇筑,分阶段进行,确保混凝土强度和质量。
(3)安装闸门、启闭机、电气设备等。
3. 翻板闸门施工(1)根据设计要求,进行翻板闸门制作和加工。
(2)翻板闸门安装,包括闸门吊装、闸门与闸室的连接、启闭机安装等。
4. 防渗施工(1)根据地质条件和设计要求,进行防渗墙施工。
(2)防渗墙与闸室、基础连接,确保防渗效果。
水力自动翻板闸门的稳定性分析与结构优化设计

mathemmical model of the optimization design of the hvdraulic automatic tilting gate,and
then worked out the structural stability optimization design prog『l·am of the hy出aulic
水力自动翻板闸门在国内外已商较长的应用历史。在国外,翻板闸门很早就 筏瘸子溥渠静节麓阉、渠道的簿求鬻、东瘁鹩溪滋溺蠢鞭农稻筑豹冲诊阕上,在 防洪、发电、灌溉、供农等各类工程中得到了一寇的应用。但啦予早期f1型孬在 的问题较多,一度未引起工程技术人员的激视,缀从十九世纪初期就开始运用, 毽楚一壹没有缀大发袋。在我国,献上个激纪50年代戳柬,交通航运和水稠部 f-JxC水力自动翻板阐}1歼始遂行了广泛丽长欺鲍试验磅究霸王程实践。因此,我 国的水力自动翻板闸门发展较快,在防洪、灌溉、发电、航运、供水等各类工程 中得到了越来越广泛豹应溺。到60年代中籁,佼沿蔼的国内外的古老门塑在门 体结构、毒季料应用以及闻门瓣工搏愿理等方囊骞嬲突破。70冬代初期,我圈开 始陆续涌现了一批新型的水力自动翻板闸门。这些闸门在结构烈式和调节性能以 及运行方斌上郡有较大发展。到了80年代,连轷滚轮式水力囱动翻板闸门的出 瑷傻翻投阀门敕缝橡鹫式帮调节性辘淤及送行方淡更热宠善了。以下对瘩力彝动 翻扳闸门的门型发展加以概述。
running course and steady factors ofthe tilting gate.Then the instnntaneous running center in
the running course of the tilting gate was brought forward,and the trochoid of the center was described.And then the basic balance equations in the COUrse of the running of the gate were analyzed and studied.
平面上翻板闸门的现场制作与质量控制

平面上翻板闸门的现场制作与质量控制平面上翻板闸门的现场制作与质量控制1、概述本闸门用于郑东新区CBD地区A2桥,孔口跨度为104m,共13扇,分为A门和B门,每扇门高6.7米,宽8米,双吊点,液压闭启,A门和B门间依靠侧向止水橡皮形成封闭止水体系,每扇闸门纵向分两节,每节门叶布置有反向滑块及液压锁定装置,节间采用高强螺栓连接。
门叶为焊接结构,材质为Q235B,主梁为焊接箱形梁,侧水封为Ω型橡皮,底水封为双头P型橡皮。
此类型闸门属于液压上翻板平面闸门。
无论是孔口跨度还是闸门及其止水型式均为目前国内首创,制造精度要求较高,所以在制造过程中也现了很多以前从未遇到的问题,在此本人结合以往的工作经验对此闸门的制作及质量控制做以简介。
2、施工现场准备由于制造场地并非在正规工厂内,而是在压力钢管厂施工现场,所以条件较差。
鉴于上述情况,首先考虑搭建临时制作及焊接平台,以保证产品制造质量,平台要满足闸门外型尺寸及承重,并不变形。
其次,准备好产品制造过程中所需的各种设备和工具,满足生产要求。
3、工艺方案的制定3.1工艺性审图施工前对施工图纸进行仔细审核,确保产品制造及安装相关尺寸正确,如发现有误,及时与设计单位联系,并索取设计变更通知单,更改施工图,并对照DL/T5018规范,检查图纸是否有更高要求,为确定相应工艺措施做好准备,同时提供所需钢材及焊材、外购、外协件等。
3.2产品制造工艺流程闸门的制造工艺流程通常如下:原材料采购(包括外购、外协件)、下料、单件制作及加工、组件制作及加工、门叶组对、焊接、校形、整体加工、防腐、验收、拆编、出厂。
3.3产品制造的关键项目确定及相应保证措施闸门制造关键项目如下3.3.1节间中腹板平面度的控制3.3.2锁定孔同轴度的控制3.3.3闸门上吊耳与中间启闭轴孔距离的控制3.3.4锁定轴孔心至底水封座板面距离的控制3.3.5门体止水座面及水封座板平面度的控制2)锁定孔同轴度的保证措施基于上述同样原因,不采用传统的焊后划线加工的方法,而是将轴板的轴孔单件加工至图示尺寸,然后再加工工艺假轴,穿入假轴与主梁整体组对,组对时必须控制三个轴板的孔心高差及与主梁的垂直度,焊接时不得拿出假轴,冷却后再取出。
关于水力自控翻板门坝设计的分析

关于水力自控翻板门坝设计的分析摘要:水力自控翻板门是一种“活动”的挡水建筑物,它不需要任何外加动力和人工伺候,完全由门前水位变化引起作用于门板上的水压力改变而实现闸门启闭。
水力自控翻板门由厂家负责翻板门各部件的设计、制作与安装,因此作为翻板门坝工设计实际上是进行翻板门的合理选配,同时完成其底座—底堰或底板及坝上、下游护岸的结构设计。
关键词:水力;自控;翻板门坝;设计引言:水力自控翻板闸门是新时期节能闸坝,翻板坝主要有基础固定坝及翻板闸门两个主要部分,该翻板闸启闭原理采用杠杆平衡与转动原理。
该新型闸门运用闸门水压力与闸门自重当做启闭闸门的动力,所以不需要其它外加能源,不需要其它启闭机械和闸房。
如果上游水位不断升高,慢慢开启泄洪装置;如果上游水位下降,逐步回关蓄水,确保上游水位一直保持在规范的要求范围内。
翻板闸具有施工短、造价合理、准确及时、无需人力操作等特点,作为新时期河道渠化、创建通航枢纽,广泛应用在灌溉工程中。
1.自控翻板闸的工作原理水利自控翻板闸门的工作原理是杠杆平衡与转动,闸门利用水力和闸门重量相互制衡,增设阻尼反馈系统,达到随着上游水位升高逐渐开启泄流、上游水位下降逐渐回关蓄水的目的。
使上游水位始终保持在要求的范围内,即上游正常水位。
当作用在闸门门叶上的水压力与水流对闸门门叶的摩擦力,对转动中心力矩的和大于闸门门叶自重与运转机构的阻力。
对转动中心的力矩之和时,闸门开启度自动加大,直至两组力矩和相等。
闸门在新的开启度位置保持平衡,反之亦然。
庄河地区修建的翻板闸,均为双支点水利自控翻板闸,该翻板闸属于滚轮连杆型。
闸门的门叶,是由面板及支腿组成,支承部分由支墩及固定在支墩上的滚轮、固定在支腿上的轨道以及连接闸门与墩的连杆等部件组成。
闸门承受水压力是依靠面板、支腿、轨道支承于滚轮上,滚轮靠支座固定于混凝土支墩上,连杆控制着闸门的运动轨迹以增加对外力的阻抗,而滚轮与轨道及滚轮与转轴,连杆与连杆支座轴,在动转中非常灵活。
00翻板闸设计总说明

00翻板闸设计总说明施工设计说明1 工程概况XX县XX河XX桥(翻板坝)三合一建设项目位于XX河马镇坝河段末端,三合一建设项目分别为人行桥工程、倒虹管工程、翻板坝工程,本工程为翻板坝工程。
翻板坝工程是正在开发建设中的XX新县城重要基础景观设施之一,坝轴线长49.6m,翻板坝正常蓄水位211.70m,相应的水库正常库容11.2万m3,校核洪水位217.56m,总库容69.2万m3,最大坝高5.8m。
翻板坝布置在河床中央,溢流坝段几乎占据整个河床,溢流坝段下游布置有消力池和海漫,两岸岸墙采用扶壁挡墙与原堤防斜坡自然相接。
溢流坝段为一孔,孔宽48m,设翻板闸6扇,闸门高度2.5m。
坝后接消力池,消力池长6m,宽48.2m,深0.5m,即河床全段面消能。
翻板闸液压泵房布置在右岸堤顶上。
工程建设内容包括:翻板坝、两岸导墙等建筑物。
翻板坝包括溢流坝段、扶壁挡墙岸墙、消力设施及液压泵房。
两岸导墙即在翻板坝的上下游均设长8~10m的格宾挡墙顺接原两岸堤防。
2 设计依据2.1水文气象(1)气象白银河地处胶东半岛北部沿海,属北温带东亚季风区大陆性气候,具有冬暖夏凉、气候宜人、四季分明的特点。
春季多风、空气干燥,降水量较少,夏季经常受太平洋暖气团控制,汛期湿热多雨空气湿润且降水集中,雨量丰沛,时有台风登陆,形成暴雨洪水;秋季天气凉爽,风向较乱,个别年份甚至有连绵阴雨发生;而冬季又受西伯利亚干冷气团的袭击、北风盛行、雨雪较少;全区年平均气温11.7℃,极端最高气温38℃,极端最低气温零下12.2℃。
年平均日照时数为2728小时,平均日照率62%,平均相对湿度一般为65%,霜期一般始于11月中旬,终于次年3月底4月初,平均无霜期215天左右,多年平均最大冻土深度46cm。
灾害主要有干旱、大风、台风、暴雨、暴雪,干旱是本区主要的灾害性气象因素,大风也是较常见的一种灾害性天气,年平均八级以上大风天数为42.7天。
台风影响本区的次数平均每年1.5次,7—9月份是台风比较集中的季节。
活动坝翻板闸门及液压启闭机设计与应用

水舌厚 度计算公式 :
Hr =
j
h
总水 压力计算公式 :
H o H c H L +
.
式中: L为 止 水 跨 度
1 动 坝 翻 板 闸 门 布 置 活
()翻板 闸门作 为活动坝 的主要 挡水结 构时 , 1 孔 口总 宽 度 的 确 定 应 在 满 足 天 然 河 道 断 面 泄 洪 量
计 算 水 位
于 在 开 启 时 , 水 坝 几 近 消 失 , 常 称 活 动 坝 。活 动 挡 故
坝 大 型 翻 板 闸 门 采 用 多 支 铰 支 承 的 型 式 , 口 的跨 孔
度 可 以 做 得 相 当 大 , 建 筑 物 的 上 部 结 构 则 较 常 规 而 坝 大 为 简 化 。 活 动 坝 由 于 其 结 构 特 点 , 其 开 启 速 使 度 很 快 , 特 别 适 合 建 在 洪 水 陡 涨 、 峰 流 量 特 别 故 洪
位 置 , 即 闸 门 的倾 角 。 翻 板 闸 门一 般 允 许 门 顶 过 也 水 , 当 闸 门 全 关 时 , 多 使 闸 门 向下 游 倾 斜 , 角 故 大 倾 大 小 与 计 算 闸 门 总 水 压 力 关 系 甚 大 。 妹 滩 工 程 为 4 。 向下 游 倾 斜 , 关 水 利 枢 纽 工 程 为 5 。 向 下 5角 东 5角 游 倾 斜 。活 动 坝 翻 板 闸 门水 压 力 的计 算 与 普 通 闸 门 水 压力 计 算 差 别 在 于 门顶水 舌 厚 度 的计 算 , 图 l 见 。
景。
关 键 词 活 动 坝 翻 板 闸 门 液 压 启 闭机
翻 板 闸 门 通 常 是 指 其 底 部 设 有 可 转 动 支 承 铰 的结 构 , 开 启 时 , 叶 可 以 绕 支 承 铰 转 动 后 下 卧 当 门 至 平 躺 状 的 平 面 闸 门 。采 用 翻 板 闸 门来 实 现 挡 水 和 泄 洪 的 大 坝 ,其 启 闭 设 备 一 般 选 用 液 压 启 闭 机 , 由
翻板闸门 技术导则

翻板闸门技术导则英文回答:Flip Gate Valve Design Guidelines.Introduction.Flip gate valves are used in a variety of industrial applications, including water and wastewater treatment, chemical processing, and power generation. They are designed to provide a tight seal against the flow of liquids or gases, and can be operated manually, automatically, or remotely.Design Considerations.The design of a flip gate valve must take into account a number of factors, including:The size and type of the valve: Flip gate valves areavailable in a wide range of sizes, from small valves used in residential plumbing to large valves used in industrial applications. The type of valve will also vary depending on the application, with some valves designed for use with liquids and others designed for use with gases.The material of construction: Flip gate valves are typically made from stainless steel, cast iron, or bronze. The material of construction will determine the valve's corrosion resistance, strength, and durability.The operating pressure and temperature: Flip gate valves must be designed to withstand the operating pressure and temperature of the system in which they are installed.The flow rate: The flow rate of the valve will determine the size of the valve and the type of actuator required.Design Standards.There are a number of design standards that can be usedto guide the design of flip gate valves. These standards include:ASME B16.10: This standard covers the design of cast iron gate valves.ASME B16.34: This standard covers the design of wrought steel gate valves.API 600: This standard covers the design of gate valves for use in the petroleum industry.Testing.Flip gate valves should be tested to ensure that they meet the design specifications. The testing should include:Hydrostatic testing: This test verifies the valve's ability to withstand the operating pressure.Leak testing: This test verifies the valve's ability to seal against the flow of liquids or gases.Cycle testing: This test verifies the valve's ability to operate smoothly and reliably.Installation and Maintenance.Flip gate valves should be installed and maintained in accordance with the manufacturer's instructions. The installation should include:Proper sizing: The valve should be sized correctly for the application.Proper alignment: The valve should be alignedcorrectly with the piping.Secure mounting: The valve should be securely mounted to the piping.The maintenance of flip gate valves should include:Regular cleaning: The valve should be cleanedregularly to remove any buildup of debris.Regular lubrication: The valve should be lubricated regularly to ensure smooth operation.Regular inspection: The valve should be inspected regularly to identify any signs of wear or damage.Conclusion.Flip gate valves are a versatile and reliable type of valve that can be used in a variety of applications. By following the design guidelines and testing standards outlined in this document, you can ensure that your flip gate valve will provide years of reliable service.中文回答:翻板闸门技术导则。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
翻板闸设计
一、设计依据
1、工程等级及标准
XX县XXXX拦水坝工程位于尧坝镇郊,根据新农村规划布局,新增水系上、下游处分别设置二座拦水坝,坝高均为4m。
根据水文特征,选择坝型为翻板闸坝。
根据《防洪标准(GB50201-94)》,本工程防洪标准为10年一遇,工程级别为5级。
该水系为了改善新农村水环境,建二座翻板坝工程,该工程不承担防洪及保护人口的任务。
根据《防洪标准》(GB50201-94)、《城市防洪工程设计规范》(GJJ50-92)和,《水闸设计规范》(SL265-2001),结合业主要求,翻板坝工程防洪标准为10年一遇洪水,翻板坝工程为Ⅴ等,主要建筑物、临时建筑物皆按5级设计。
2、设计主要采用的规范
1)《防洪标准》(GB50201—94)
2)《水利水电工程等级划分及洪水标准》(SL252-2000)
3)《水闸设计规范》(SL265-2001)
4)《水工混凝土结构设计规范》(SL/T191-96)
5)《堤防工程设计规范》(GB50286-98)
6)《水利水电工程初步设计报告编制规程》(DL5021-93)
7)《城市防洪工程设计规范》(GJJ50-92)
二、计基本资料
1、设计水位、流量
设计流量(p=10%):62.3 m3/s。
闸上水位:(p=10%):313.43m。
2、地震烈度
根据《中国地震动参数区划图》(GB18306-2001),本工程区域内地震峰值加速度小于0.05g,相应地震烈度为6度,根据抗震设计规范规定,本工程不进行抗震计算。
3、计算参数
a)建筑材料容重
混凝土 24 KN/m3;
钢筋混凝土 25 KN/m3;
水 10 KN/m3;
浆砌石 23 KN/m3。
b)闸室稳定计算
闸基混凝土与基岩之间摩擦系数f=0.25;
闸基允许承载力[R]=400kPa。
三、设计要求
1、闸基允许渗流坡降
闸基坐落在基岩上,基础不存在渗透破坏。
主要防渗问题为两岸绕渗问题。
在两侧堤防挡墙处设置反滤及排水。
2、闸室稳定及基底压力要求
1)闸室基地压力
①计算公式:
W
M A
G P ∑∑±=
max min
式中max
min P —闸室基底应力的最大值或最小值(kpa )
∑G —作用在闸室上的全部竖向荷载
(包括闸室基础底面上的扬压力在内,kN )
∑M —作用在闸室上的全部竖向和水平向荷载对于基础底面垂
直水流方向的形心轴的力矩(kN.m ) A —闸室基底面的面积(m 2)
W —闸室基底面对于该地面垂直水流方向的形心轴的截面矩(m 3) ② 规范要求
a 、在各种计算情况下,闸室最大基底应力不大于地基允许承载力
b 、在非地震情况下,闸室基底不出现拉应力;在地震情况下,闸室基底拉应力不大于100kPa
2)抗滑稳定
① 计算公式——抗剪强度公式
∑∑=
H
G
f K c
式中c K —沿闸室基底面的抗滑稳定安全系数
f —闸室基底面与地基之间的摩擦系数
∑H —作用在闸室上的全部水平向荷载(kN )
② 规范要求
闸室、岸墙、翼墙基底抗滑稳定安全系数允许值
四、泄洪闸工程设计
1、闸门顶高程的确定
根据石洞县城城区防洪要求、改善水环境的需要,并结合城市建设规划,确定拟建翻板闸门顶高程为313.00m(闸室底板高程为311.00m,闸门高2.0m)。
2、闸底板稳定计算
1、闸室基底应力
闸室基底应力计算结果
2、抗滑稳定计算成果
闸室抗滑稳定计算成果
计算结果表明,在各种计算工况下,闸室抗滑稳定安全系数均大于规范要求值,基底应力均小于基础允许承载力。
五、泄洪闸结构设计
1、地基处理
拟建翻板闸坝址处现有一座石河堰,因阻水严重,本次设计将其闸墩及底板全部拆除,基础岩石为强风化砂质泥岩,清基至309.4m 后浇筑10cm厚C15素砼垫层。
2、翻板闸门
翻板闸门门叶、支墩均为钢筋砼结构。
经过方案比较及水文计算,设置4道翻板闸门,每道尺寸为2m高,6m宽。
闸门、液压启闭设备、操作油管型号及预埋、支墩、液压墩等均由翻板闸门厂家设计、制作并现场安装调试。
3、消能防冲
闸室下游岩石为强风化砂质泥岩,坚硬而强度高,抗冲能力强。
因此只在闸室尾部设置9m长的防冲护坦,不设置消力池,下泄洪水经护坦后直接进入天然河道。
