新水控器说明书
新开普射频卡智能水控器使用说明书
G211200射频卡智能水控器使用说明书郑州新开普电子股份有限公司目录一、产品简介 (3)1、功能特点 (3)2、工作原理 (4)二、使用说明 (5)1、开机显示 (5)2、系统初始化 (5)3、消费 (6)三、施工说明 (7)1、外形图 (7)2、安装图 (7)3、接线方法 (8)4、供电方案 (8)5、布线规范 (9)四、提示信息及常见问题处理 (12)1、提示符说明 (12)2、常见问题的处理 (12)五、注意事项 (13)一、产品简介1、功能特点G211200射频卡智能水控器是郑州新开普电子股份有限公司开发生产的一款节水型智能卡水控产品。
该产品能实现按计时、计流量收费，可广泛应用于淋浴、开水房和公用水龙头等处，具有体积小，重量轻，功耗低，寿命长，防窃水等优点。
●安全供电模式。
采用220V交流经隔离变压器降为24V安全电压后给水控器集中供电，并加装漏电保护开关。
●采用Mifare卡，符合ISO/ICE 14443A标准，数据安全可靠。
●控制器采用全密封防水设计。
●采用6位数码显示各种金额和状态，具有阀门开关、联网指示。
●使用先扣钱后供水的消费模式，最小扣钱单位可达1分钱。
●采用红外开关控制阀门，使用寿命远远大于按钮开关。
●可根据情况灵活的选择水控器工作模式：计时或计流。
●计流时，启用断线保护，能够实现窃水处理。
●通过RS－485通信线，能够实现黑名单处理、上传消费记录。
2、工作原理3、性能指标二、使用说明1、开机显示上电，显示版本号“SC-X.XX”，然后依次显示终端类型“L---XX”、显示端口号“Pn-xxx”、地址号“dn-xxx”，显示状态之间间隔2-4s。
“L---XX”说明如下：XX=01、02、03、04中的一个，分别表示计时淋浴、计时开水、计流淋浴、计流开水，其中L表示联网版。
2、系统初始化1)放系统卡。
传系统注册码，显示“SYS---”，表示系统注册码传成功，显示状态持续2s后，显示地址号“dn-xxx”。
K9水控机使用说明书1.0
东莞市西奥计算机智能科技有限公司K9水控机使用说明书2010年04月20日VER 1.0目录第一章产品概述 (2)1.1系统特点 (2)1.2水控机外观介绍 (2)1.2.1 外型介绍 (2)1.2.2 各部分功能说明 (2)1.2.3 按键介绍........................................................................................................................ 错误！未定义书签。
1.2.4 按键功能说明 (2)1.4水控机参数及特征 (3)1.4.1 水控机参数 (3)1.4.2 功能特征 (3)第二章设备安装 (3)2.1设备连接 (3)2.1.1 接口定义 (3)2.1.2 电源连接 (4)2.1.3 电磁阀连接 (4)2.1.4 流量计连接 (4)第三章参数设置 (5)3.1功能参数设置 (5)3.2系统密码设置 (5)3.3数据采集 (6)3.4消费操作 (6)第四章系统配置及使用流程 (7)第一章 产品概述K9水控机是西奥科技有限公司自主研发的新一代IC 卡节能节水自动控制系统，产品采用先进的生产工艺，挂式安装，密封性好。
1.1 系统特点。
1.2水控机外观介绍1.2.1 外型介绍1.2.2 各部分功能说明1．电源指示灯：电源接通后即点亮指示；2．读卡指示灯：感应到卡，灯常亮，工作状态时，闪烁点亮；3．LED 显示屏：八位LED 数码管，待机状态时，显示机器机号。
在刷消费卡时，显示卡上余额。
4．插卡槽：插放用户卡；5．按键：含有启动/暂停键、功能键、上调键、下调键等；1.2.3 按键功能说明水控机按键正常消费输入金额外，还可以设置部分参数功能。
具体的功能说明如下： 启动/暂停键 ：在读卡有效的情况下，按下该键，水控机开始工作，再次按，暂停工作；功能键：按该键，在5秒钟内，按下调键，查看设备序列号，按上调键，查看设备版本信息；刷密码卡，可以加载密码及设置读卡扇区信息。
水控系统使用说明书
目录
前言................................................................................................................................. 1 一、系统介绍................................................................................................................... 1
为了节约水资源，我公司生产的红外水控，可以很好的为公司，工 厂，学校等企业各类 人群提供一个节水设备，从而增强人们的节水意识，又能节约水资源成本。
我公司的推出的智能红外水控具有计费准确、控制灵活、使用方便的特点。从而达到“按
需用水、合理消费、智能管理”。
一、系统介绍
1 、 系统组成
·安装有水控管理软件的 PC ·水控机 ·水控电源 ·发卡器 ·电磁阀 ·流量表（可选） ·485 转换器及连接线（联机下使用） ·IC 卡
智能水控器应用于已采用一卡通系统的学校、企事业单位，安装在有水龙头流水的场所。 当用户将卡放置到水控器卡感应区，读卡芯片就会获取卡上的信息，并将相关数据发送回单 片机，由单片机控制数码管显示用户余额，再对余额进行判断看是否大于单位扣费金额，若 余额足够则控制电磁阀打开，出水，流量传感器将流经的水转换成电脉冲信号输入单片机， 之后单片机通过预设费率将用水量转换成金额并进行扣费，数码管动态实时显示用户当前金 额。当卡拿走后，单片机自动关闭电磁阀，停止供水，水控器随即进入待机状态，仅显示当 前机号。卡消费信息可通过上位机软件发送指令来查询
水控机系统安装使用说明书

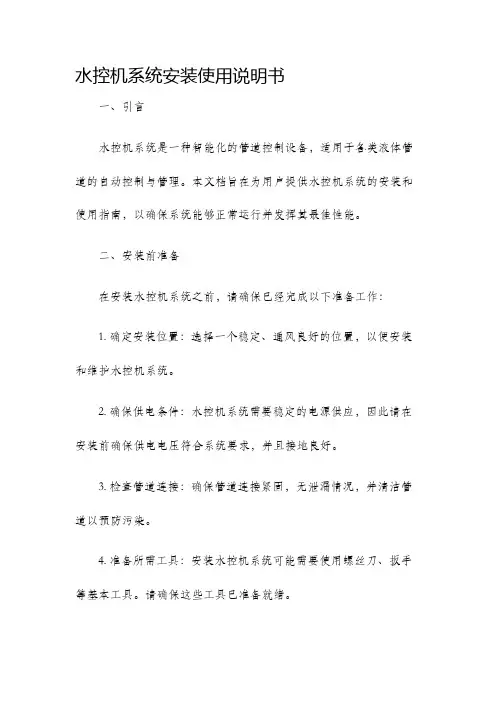

水控机系统安装使用说明书一、引言水控机系统是一种智能化的管道控制设备，适用于各类液体管道的自动控制与管理。
本文档旨在为用户提供水控机系统的安装和使用指南，以确保系统能够正常运行并发挥其最佳性能。
二、安装前准备在安装水控机系统之前，请确保已经完成以下准备工作：1. 确定安装位置：选择一个稳定、通风良好的位置，以便安装和维护水控机系统。
2. 确保供电条件：水控机系统需要稳定的电源供应，因此请在安装前确保供电电压符合系统要求，并且接地良好。
3. 检查管道连接：确保管道连接紧固，无泄漏情况，并清洁管道以预防污染。
4. 准备所需工具：安装水控机系统可能需要使用螺丝刀、扳手等基本工具。
请确保这些工具已准备就绪。
三、安装步骤1. 安装支架：根据系统的安装指南，安装支架并将其牢固固定在安装位置上。
2. 连接电源：将水控机系统的电源线与供电电源连接。
确保电源线与接线端子紧固并无松动。
3. 连接管道：根据系统的管道连接图，将各个管道与水控机系统连接起来。
确保连接紧密，无泄漏。
4. 安装传感器：根据系统的传感器安装指南，将各个传感器正确安装在管道上，并确保传感器的位置与要求吻合。
5. 连接控制设备：根据系统的连接图，将水控机系统与控制设备（如计算机或显示屏）进行连接，确保连接稳固。
四、系统配置1. 设置参数：在安装完水控机系统后，进入系统配置界面。
根据系统的说明书，设置各项参数，如流量范围、报警阈值等。
2. 校准传感器：根据系统的传感器校准指南，对安装的传感器进行校准，以确保测量的准确性。
3. 学习模式：根据系统的学习模式说明，进行系统的学习。
系统会根据学习模式自动调整管道的控制参数，以达到最佳的管道控制效果。
五、使用说明1. 启动系统：按照系统的启动步骤，依次打开主电源和系统电源，等待系统启动并进入正常工作状态。
2. 监控管道状态：通过连接的控制设备，在监控界面上可以实时显示管道的流量、压力等参数，以及管道的运行状态。
水控机说明书 智能IC卡水控机
水控机说明书智能IC卡水控机智能IC卡水控机系统说明书一、产品简介1.1产品介绍智能IC卡水控机是广州荣士电子有限公司自主研发的的智能控水设备，运用其多年的行内研发经验，整合了国内市场上所有水控机的优点，在功能上做到“人有我优，人无我有”，是国内独家中文液晶显示非接触式IC卡阶梯费率水控机。
实现以philips mifare1非接触式IC卡作为电子钱包预付费的方式，实时扣取卡内金额，通过对电磁阀的开关控制来实现精准的计费节约用水。
水控机是在单机的环境下工作，无需联网，参数设置和数据采集都是通过相应的功能卡来完成。
简单易用的软件操作系统，能够便捷顺利地完成IC 卡发卡，充值，挂失和财务报表等操作，有效地提高IC卡管理效率。
我公司还专为一卡通系统软件提供完备的开发接口，能无缝嵌入任何一卡通系统，已广泛应用于学校，工厂，酒店等大型一卡通系统。
1.2产品结构示意图1.2.1结构示意图●实行一体或分体安装。
●系统配套设备简单易用，软件功能齐全，操作简便，免培训，基本上不需要维护。
二、技术参数收费方式：计时、计量可选。
用水方式：放卡出水，卡离自动关水。
费率：阶梯费率扣费，先扣费后出水。
计量单位：金额以分为单位，时间以秒为单位，流量以升为单位(流量精度为0.01升)。
用水时间段：四个可设时用水时间的间段。
用水量控制：可按每天或每月限量用水。
电磁阀：电磁阀直接电压控制模式或电磁阀防驳接偷水的加密控制模式。
电源：内置稳压电路，可自动适应直流12V—24V电源。
功率：小于2W。
尺寸大小：分体机：155×90×38，一体机：135×90×108 （长*宽*高，单位mm）。
重量：分体机：0.2公斤，一体机：0.5公斤。
防水：密封胶条、密封胶。
环境温度：0ºC —60ºC。
环境湿度：随意。
三、设备安装与接线3．1安装须知A、水流方向必须与水控机底壳标的箭头方向一致，否则出现正常刷卡后不出水现象。
新开普射频卡智能水控器使用说明书综述
G211200射频卡智能水控器使用说明书郑州新开普电子股份有限公司目录一、产品简介 (3)1、功能特点 (3)2、工作原理 (4)二、使用说明 (5)1、开机显示 (5)2、系统初始化 (5)3、消费 (6)三、施工说明 (7)1、外形图 (7)2、安装图 (7)3、接线方法 (8)4、供电方案 (8)5、布线规范 (9)四、提示信息及常见问题处理 (12)1、提示符说明 (12)2、常见问题的处理 (12)五、注意事项 (13)一、产品简介1、功能特点G211200射频卡智能水控器是郑州新开普电子股份有限公司开发生产的一款节水型智能卡水控产品。
该产品能实现按计时、计流量收费，可广泛应用于淋浴、开水房和公用水龙头等处，具有体积小，重量轻，功耗低，寿命长，防窃水等优点。
●安全供电模式。
采用220V交流经隔离变压器降为24V安全电压后给水控器集中供电，并加装漏电保护开关。
●采用Mifare卡，符合ISO/ICE 14443A标准，数据安全可靠。
●控制器采用全密封防水设计。
●采用6位数码显示各种金额和状态，具有阀门开关、联网指示。
●使用先扣钱后供水的消费模式，最小扣钱单位可达1分钱。
●采用红外开关控制阀门，使用寿命远远大于按钮开关。
●可根据情况灵活的选择水控器工作模式：计时或计流。
●计流时，启用断线保护，能够实现窃水处理。
●通过RS－485通信线，能够实现黑名单处理、上传消费记录。
2、工作原理3、性能指标二、使用说明1、开机显示上电，显示版本号“SC-X.XX”，然后依次显示终端类型“L---XX”、显示端口号“Pn-xxx”、地址号“dn-xxx”，显示状态之间间隔2-4s。
“L---XX”说明如下：XX=01、02、03、04中的一个，分别表示计时淋浴、计时开水、计流淋浴、计流开水，其中L表示联网版。
2、系统初始化1)放系统卡。
传系统注册码，显示“SYS---”，表示系统注册码传成功，显示状态持续2s后，显示地址号“dn-xxx”。
一体化水控机说明书
目录一、一体化水控机基本介绍 (1)1.1产品简介 (2)1.2产品特点 (2)1.3设备外观 (2)1.4设备型号 (2)1.5技术指标 (3)1.6接口说明 (3)二、使用说明 (3)三、机器代码的含义 (4)四、软件操作说明 (4)4.1消费卡发卡、充值操作 (5)4.1.1 设置消费模式 (5)4.1.2 设置单位密码并对软件加密 (5)4.1.3 登记人事资料 (6)4.1.4 发卡 (6)4.1.5 充值 (7)4.2参数卡设置 (9)五、水控转款机登记 (11)六、注意事项....................................................................................... . . (12)一、一体化水控机基本介绍1.1、产品简介一体化水控机是一款节水型智能卡水控机产品。
该产品可选择计流量和计时间两种收费方式。
可广泛应用于淋浴，开水房，宿舍公用水龙头等场合。
具有体积小，重量轻，功耗低，寿命长，功能完善，防窃水等优点。
1.2、产品特点1.2.1 安全供电模式。
采用220V交流经隔离变压器降为12V安全电压后给水控机集中供电，并加装漏电保护开关。
1.2.2采用M1射频卡，卡内信息安全可靠。
1.2.3控制器采用全密封防水设计。
1.2.4采用6位数码管显示各种金额和状态。
1.2.5使用先扣钱后供水的消费模式，最小扣钱单位可达1分钱。
1.2.6 采用红外开关控制阀门，使用寿命远远大于按钮开关。
1.2.7 用两种射频卡进行操作：消费卡、参数卡，操作简单方便。
1.2.8 铜质连体流量传感器和水管，更加安全、耐用。
1.3、设备外观1.4、设备型号OFL31.5、技术指标1.6、接口说明水控器共引出2根线，接12V电源，引线接头使用SD-5硅胶密封防水，否则可能会造成短路、断路故障，后果严重，敬请注意！注：水控机的水流方向务必按照水控机上的箭头方向流动，否则将会导致流量计算不准确，比实际速度要慢很多，敬请注意！二、使用说明2.1水控器系统参数设定。
水控说明书
一、产品简介 (2)1.1概述 (2)1.2产品特点 (2)1.3技术参数 (3)1.4使用卡类型 (3)二、水控机操作使用说明 (4)2.1水控机常用的功能操作 (4)2.2用户首次使用水控系统时建议对管理卡的设置流程 (7)三、安装、检测与首次开机设置 (7)3.1开机设置 (7)3.2使用方法 (8)3.3接线图示意图 (9)四、产品售后服务 (10)一、产品简介1.1概述深圳市优卡特电子有限公司研发生产的S300系列水控机，是基于智能IC 卡一卡通技术，实现以Philips mifare1非接触式IC 卡作为电子钱包以预付费或实时扣费的方式实时扣取卡中金额，通过对出水管道电磁阀（或电动阀）的开关控制，最终实现了精确计费节约用水的目的。
计费方式包括了按时计费和按流量计费两种的。
扣费模式包括了实时扣费模式、预扣费模式、按次扣费模式，可根据用户的实际需要通过刷功能管理卡进行更改切换。
水控机采用8位LED 数码显示管，显示待机时间日期，消费时的卡内余额，费率等信息。
水控机的消费启动通过卡片插入感应区开始计费直到这张卡被拿开为止，或者是第一次读卡开始计费直到再次读卡为止。
同时，水控机的数据存储可达60000消费记录，并且支持累加消费总额，支持通过读管理卡实时查询消费总额或者是明细消费记录。
水控机可单价下工作，也可联网工作，参数的设置与数据采集可以通过管理卡来完成，也可以用电脑软件通过网络采集。
并且可支持消费时段设置功能，实现消费时段消费，非消费时段拒绝消费的目的。
1.2产品特点●技术核心：本产品采用智能IC 卡一卡通技术。
●防 水 性：采用全防水无接缝设计，确保产品具有更高稳定性、耐用性。
●使 用：根据水控机扣费模式的不同，可有以下三种使用方法。
A 、实时扣费模式：将卡放在卡槽中自动扣费出水，卡离开感应区，停止计费，使用更方便，设计更具人性化。
B、预扣费模式：第一次读卡，水控机自动扣费出水，并且预扣出一个预设金额再次读卡自动断水，停止扣费，并且退还余额。
新水控器说明书
新水控器说明书(总39页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除IC卡(射频卡)收费系统之DTK—W100型DTK—W200型1.智能节水控制器简介........................ 错误!未定义书签。
DTK—W100型节水控制器结构图....... 错误!未定义书签。
DTK—W200型节水控制器结构图........... 错误!未定义书签。
2. 智能节水控制器原理及操作流程............. 错误!未定义书签。
智能节水控制器原理 .................... 错误!未定义书签。
DTK—W100型节水控制器操作流程图....... 错误!未定义书签。
DTK—W200型节水控制器操作流程图....... 错误!未定义书签。
3. 智能节水控制器功能....................... 错误!未定义书签。
DTK—W100型节水控制器................. 错误!未定义书签。
DTK—W200型节水控制器................. 错误!未定义书签。
初始化显示 ............................ 错误!未定义书签。
管理卡的设置 .......................... 错误!未定义书签。
常见问题的解决方法 .................... 错误!未定义书签。
4. 智能节水控制系统组成..................... 错误!未定义书签。
系统硬件和软件组成 .................... 错误!未定义书签。
智能节水控制器组成 .................... 错误!未定义书签。
5. 附件构成................................. 错误!未定义书签。
电动阀................................. 错误!未定义书签。
易科士新M0水控一体机说明书
成都易科士信息产业有限公司新M0水控一体机使用说明只有电磁阀(冷水用有压（水压2到8公斤），开水用无压)IC 卡智能水表（水控一体机）也叫IC 卡热水刷卡消费器，是热水供应计量收费的高科技智能仪表，配合水控管理软件使用，主要用于学校学生、工厂员工宿舍里或澡堂，例如：学校安装了热泵、太阳能热水供应工程系统，热水需要收费或限制用量，安装IC卡智能水控系统后，就能在管理软件上进行发卡、收费或限量管理，学生/员工持卡可到水控机上刷卡用水，按每个人的用水量进行扣费，多用多付费，出多少水相对应就扣多少钱或一天一个人限制用多少升水。
实现学校/工厂集体宿舍、公共浴室、饮用水供应等场所公平用水，节约用水，节约能源的目的。
成都易科士信息产业有限公司设计生产的水控一体机，由IC 卡控制器、全铜电子脉冲水表、全铜电磁阀、电源变压器四部分组成。
控制器读取用户IC 卡上的金额，在使用过程中以电子脉冲水表的流量（脉冲信号）为依据扣除用户卡上金额，控制用水量。
该感应式IC 卡热水表将热水计量、控制用水量和扣减IC 卡上储值金额三项功能设计为一体，确保系统稳定可靠、操作简单、科学合理。
水控器按流量来计费，按用水流量续分收费，两者都可精确到升，计费精确到分。
水控一体机技术参数注：接水控一体机集中供电的开关电源必须接大地，否则会造成计量不准确，误差很大。
TCP转CAN转换器一路带30台1.采用M0芯片，支持ISO14443标准TPYA类型卡。
2.采用带背光段显点整显示，支持6位数字显示；汉字显示:联机；时间；金额；错误。
3.电源：直流电源，电压12V；功率<1.5W4.工作环境：温度：0℃～80℃；湿度：<80%5.电磁阀工作温度：0~1006.水控机额定电流500MA7.电池阀允许耐压：0.02-0.8MPa8.脉冲流量参数：540脉冲/L9.读卡类型：IC系列为MIFARE ONE卡(联机和脱机)，CPU卡（脱机）10.读卡频率：IC系列为13.56MHZ11.读写距离：≥40mm12.读写时间：≤100ms13.存储容量：十万总额14.通讯方式：联机在线传输方式和脱机方式两种15.开关方式：刷卡控制16.计费精度：0.01元17.计量精度：200ML（500ML浴室）18.计时精度：1秒19.数据采集：CPU采集卡采集消费总额20.发卡容量：不限21.掉电数据保护：10年以上22.规格：86mm*116mm（含阀：140cm）*78mm23.口径：DN15和DN20水控一体机功能特点IC 卡水控管理系统由管理软件、IC 卡水表（水控器）、充值发卡管理器组成；在电脑上安装成都易科士水控系统管理软件，并连接发卡器对所有使用热水的用户IC 卡进行开户、充值、退费、注销等操作，并对所有IC 卡水表进行费率调节、最大用水量设定等操作。
水系控制器操作手册说明书
User ManualAquaControl +Rainwater System ControllerItem no.: 351027Otto Graf GmbH Carl-Zeiss-Str. 2-6 Tel .: +49(0)7641-5890 Kunststofferzeugnisse D-79 331 Teningen Fax: +49(0)7641-58950Figure 1: View of equipment1:LED for power supply2:Information Display3:LED for drinking water operation4:LED for faults and malfunction5:Operating buttons6:Lower cover of the System Control7:The main fuse for the rainwater system controller is under thiscover.Figure 2: Sensor assembly12:Data cable13:Wire seal 314:Connection of the data cable is polarity protected.15:connect white wire here16:connect red wire here17:data cable terminal18:Wire seal 219:Wire seal 120:active measuring length21:When assembling be sure that the cable spacers are equally dis-tributed over the cable length.22:Stainless steel probe23:Tank floor24:Screws must be blunted ! (danger of injury)25:overflow26:Tank or riser wall27:Sensor28:Sensor control boxImportant notes on safety:Please read and follow safety instructions carefully before assembly or using the device!Equipment using a 120 V ~ supply may only be installed and commissioned by a qualified tradesman. The assembly place must allow all possible safety precautions when laying the attached cables.Power supply cables and data cables mast not be damaged or pinched in any way. Plan the assembly place so that you can reach the transformer easily and unplug it from the electrical outlet in dangerous situations.Choose the assembly place so that children cannot play or be near the device and its connections without supervision.Before opening the device, disconnect it from the main supply (unplug) otherwise there is a serious danger of an electrical shock.Fuses may only be replaced with standard-compliant parts with the same nominal value.All liability is excluded for damages which result from non-compliance of these in-structions or from improper handling of the device. At chosen intervals in this hand book we will give directions for safety precautions. These safety precautions have been specially marked:1. DescriptionThe AquaControl+ is an electronic water management control system.It has been developed especially for rainwater usage systems. It can be used with a wide variety of tank systems.Tanks made from metal or steel reinforced cement may only be used when the fol-lowing conditions have been correctly followed.Metal tanks lead to faulty readings. It is optimal to install the device so that the sensor is as far as possible from the metal sides so, for example, in the center of a cylindrical tank. The system controls offer an easy to use guide for the switch pro-gramming. Using an LCD display the fill measurement is shown in 1 % stages (in relation to the height of the tank).The sensor operates with 12 volts DC, supplied from the main control unit.All programmed values such as the tank height are retained after disconnection of the power supply or after loss of power.Performance features:–Fill level measurement display in 1% steps with a bar type indicator–Freely variable switching points in 1% steps for drinking water refill–Automatic flushing of the system intervals in days, and duration in minutes are programmable–Dialogue oriented user guidance (choice of language)–Equipment indication using 3 additional LED–Supervision of the sensor control box and the sensor–Error indications in simple text–Analog output for connection to external systems: 0-10V DC Technical data:Control electronics Measurement sensorsOperating current :24VAC Measurement voltage :12V DC Fused:T500mA Measuring frequency :(0.2-20)kHz Power consumption :3VA Data cable length :165 feet,maximum Tank height :9.8 feet (optional 20feet)Measurements :6.1”x6.5”x3.5”Measurements :3.6”x3.2”x2”Terminal 1Terminal 2-4Operating voltage : 24V AC Operating voltage : 24V AC Maximum Current: 5Amps Maximum Current: 1Amps Terminal 5Operating voltage : 120V AC/DCMaximum Current: 3AmpsAnalogue outlet:Minimal apparent ohmic resistance : 20K OhmShort circuit protection : YesShort circuit current : Approx 15mACable length : 650 feet, maximum ; shieldedNote:Only the control electronics in the device are protected by the fuse. Valves and pump connections are not protected. These are protected only by the mains supply via the circuit breaker.The yellow LED indicating “Drinking water operation”[3] is lit as soon as the valve switches over to the mains supply. The user is made aware that the system now uses water from the mains supply. The red LED for “Faults and malfunctions” [4] is lit as soon as the system identifies a fault. The display will then show a warning that describes the cause of the fault in plain text.2. Assembly2.1 Control systemThe mains plug of the transformer serves as an on / off switch.–Loosen the fastening screws of the lower cover [6] and remove the cover–Mark out drilling points and drill according to sketch–Fasten the device with the enclosed installation hardware (screw anchor and screws)Figure 3: Drilling outline for housing outline2 .2 Connection sensors and data cable:The sensor electronics comprise of a stainless steel probe [22] with red and white connecting wires [27] and the sensor control box [28].Figure 4: Sensor technology1.Now the sensor control box [28] (cover removed) should be installed onthe tank wall (preferably in the man hole shaft of the Graf synthetic tank).The location of the mounted sensor control box should be between 4” and6” above the overflow [25]. The enclosed screws should be used to securethe device. After fully tightening the screws, the points that are showingthemselves on the outside of the tank must be blunted to avoid injury [24].2.Measure the height from the bottom of the tank [23] to the end of theterminals [15] and [16] on the [28].3.Shorten the connection cable to suit the measured height.4.After shortening the cable, the distance between the cable fasteningspacers [21] should be set equally along the entire length. The cablefastening spacers prevent the red and white wires of the sensor fromcrossing over and thereby causing a slight distortion of the measurementreadings. If for any reason the cable fastening spacers cannot be mounted,an additional distortion of the measurement reading of approximately 1%may result.5.Connect the sensor cable to the sensor as described in the followinginstructions: Remove approximately 1/4" of insulation from both of thewires. Next, pass the red wire through the wire seal 1[19] and tighten thislightly, then connect the red wire to the terminal [16]. The free white wireis now passed through the wire seal 2 [18] and tightened lightly, thenconnect the white wire to the terminal [15].6.Now pass the end of the data cable [12] through the wire seal 3 [13].Lightly tighten the wire seal and connect the cable wire cores of the datacable [12] to the double terminal [14]. The connection of the data cable isreverse polarity protected. Attention! The screws should be tightenedwith care to ensure that they are not damaged through overtightening.7.Now recheck that all the connections and the sensor components havebeen fitted correctly. Replace the cover of the sensor control box andsecure this with the appropriate fastening screws.8.At the main system control unit,remove the jacket from the ends of thesensor data cables, strip about ¼'' of insulation from the wires, and inserteach wire into the appropriate terminal . Tighten the terminal screwssecurely.Figure 5: Connection of the sensor system at the System ControlNote:The red and the white wires going down to the probe should be straight and smooth to be drawn taught by the weight of the stainless steel probe. The stainless steel probe must hang just above the tank floor. When setting the spacers please be sure to distribute them equally over the complete length as shown in Figure 2.2.3. Electrical wiring diagramThe AquaControl+ offers the rain water system a dry run protection for the pump or the house water system when equipped with an external pump relay. In order for the dry run protection will function properly the rain water system must be wired according to the following diagram.Fuse 500mA1: Terminal 1G: Ground (grounding conductor)2: Terminal 224V/60Hz: Input 24V/AC3: Terminal 3P: Input 24V/AC4: Terminal 4NO,COM,NC: Terminal 5For the supply of 24V AC to operate valves and other accessories, external power must be supplied to the 24V AC input terminals using a transformer sufficient for the needs of the attached devices.Figure 6: electrical wiring diagram3 . Activation and calibration processBefore the energizing the equipment, be sure that all electrical connections are cor-rectly insulated and all covers are properly closed.Now open the transparent cover of the system controls. Plug the transformer into the outlet (this outlet must be exclusively for the equipment and be on its own breaker). The system runs a self-test automatically.For the duration of the system check (approx. 10 seconds) the following signal will be displayed in the window:Figure 7: Display during the equipment checkThe equipment type is shown on the first line and the software check in progress is shown in the second line.If after the initial installation check all is correct, the LCD indicator will display the fill level (in %).Figure 8 shows the LCD-display in the operation mode. The display shows the filling level and the operating modes as abbreviations: "FV" and "P". These abbre-viations correspond as follows:–FV+ :filter cleaning valve opened –FV- :filter cleaning valve closed–P+ :(pump on) house waterworks in operation –P- :(pump off) no water currently being withdrawnFigure 8: Display in the operation mode4. Set up of the system control:After putting into operation, the system control must be adjusted and programmed according to the conditions and requirements of the individual user's system. The required settings are easily programmed. There are four buttons for this purpose. All necessary programming data entries follow a menu displayed by the LCD. For the set up, follow all the points listed in table 1 in the sequence shown. Should any error in the sequence occur then it is necessary to begin the set up again from the beginning starting with the tank height. Begin the programming of the settings by pressing the button marked “MENU”.With the buttons “+” or “-” the menu may be scrolled backwards and forwards. With the respective menu point shown the values may be altered. For this the button “ENTER” must be used. The value begins to flash. With the “+” or “-” the desired value may now be entered according to individual requirements. When the desired value has been entered this must be confirmed by pressing the “ENTER” button. The value is only then taken over and stored in the programming of the unit. Through pressing the “MENU” button again the display changes back to the operation mode.It is possible to reset the unit to the factory setting standard values at any time. The resetting can only be carried out in the operation mode (Display see Figure 7): To do this press the “ENTER” button and hold it pressed. Now simultaneously in addition press the “MENU” button. After a short wait the following display will be shown:Figure 9: Message reset to standard factory settingsAs soon as this message is displayed the buttons may be releasedThe menu structure integrated in the system control is outlined in Figure 9. To bring up the menu, press and hold the …MENU“ button for longer than 5 seconds. All outputs are inactive when the menu level has been activated and operation of the device is suspended. The system automatically returns to operating mode when no entries have been received for approximately 30 seconds.key …MENU“ (>5s)Figure 10: Main menu levelPress the “ENTER” button to arrive at each of the listed sub-menu functions.Through pressing the “MENU” button again the display changes back to the opera-tion mode.Pump OFF (The numerical value is always smaller than with PUMP ON.)Pump ON (The numerical value is always smaller than with BACKUP ON.)Supply with municipal drinking water - OFFSupply with municipal drinking water - ON (The numerical value is always smaller than with BACKUP OFF.)Flush the drinking water supply piping every 14 days. The value “0“ switches the flushing off.Main menu levelFlush the drinking water supply pipes for 30 seconds.Cleaning the rainwater filter every 14 days The value 0 switches the cleaning process off. Cleaning the rainwater filter for 5 seconds Cleaning the rainwater filter when the fill level has increased by 2% after rainfall. If the fill level continues to increase, the rinsing will be repeated every 3 hours.Cleaning the drain tank every “x” days. Cleaning the drain tank for “x” minutes.This enables water to be pumped out of the main tank. The chosen numeric value “Transfer from” should always be greater than the numericvalue “BACKUP OFF”!The water will be pumped off when it rises above the set value. To prevent constant switching on and off of this function, it is pumped off to 2% under the opposed value.Numeric value is always greater than the value “BACKUP ON” and less than the value for “REFILL OFF”.Figure 11: Sub-menu “Switching points”Press the “ENTER“ button to alter the respective switching points The value to be altered will begin to blink. The value may then be adjusted by using the “+“ and the “-“ buttons. Press the “ENTER” button again when the displayed value should be accepted.The following is an introduction to the general device settings:(A 20 feet Sensor may be ordered.)Main menu levelNumeric value is always greater than the value for “REFILL ON”.Output 1 has been configured for the "Refill"function and NO = normally open. Therefore the valve (or the pump) for the function "Refill" should be attached at terminal 1.Output 2 has been configured for the "Backup" function and NC = normally closed.Figure 12: Sub-menu “General device description”For each terminal the selection between the following functions exists:BOOSTER PUMP NO BOOSTER PUMP NC CLEANER NO CLEANER NC BACKUP NO BACKUP NC TRANSFER NO TRANSFER NC REFILL NO REFILL NC PUMP NO PUMP NC DRAIN NO DRAIN NCNote:Please configure each output according the requirements of your rainwater system requirements.Output 3 has been configured for the "Pump" function and NO= normally open.Output 4 has been configured for the "Drain" function and NO= normally open.Output 5 has been configured for the "Error" function and NC= normally closed.The function of the output can be specified for each terminal separately (normally open or normally closed). Please consider the maximum current values for each in-dividual terminal:Terminal 1:5Amps Terminal 2:1Amps Terminal 3:1Amps Terminal 4:1Amps Terminal 5:3AmpsFigure 13: Allocation of the relay outputsNO : normally open COM : commonNC: normally closedThe last part of the operation level covers the manual functions:Figure 14: Sub-menu “Manual functions”Time scale in days; elapsed since the last flush using municipal drinking waterTime scale in days; elapsed since the last filter rinse.Activation of the filter rinse. The RINSE valve remains permanently switched on until reprogrammed to original setting.Main menu levelActivation of the flushing process for the municipal drinking water inlet pipe. The switch-over valve remains permanently switched on until reprogrammed to original setting.Activation of the drain tank cleaning. The DRAIN TANK valve remains permanently switched on until reprogrammed to original setting.The refill function may also be regulated by hand.The REFILL valve remains permanently switched on until reprogrammed to original setting.5. Error messages and fault correction:The operation of the system control should be checked at regular intervals (at least every 4 weeks).The error messages provide an indication of general symptoms. Additionaltroubleshooting will be required to determine the underlying cause and necessary actions.Please also take note that the system control device cannot sense any malfunc-tion of the municipal water supply or house water system. (No malfunction signal is supplied by external water supplies or devices to the system control device).If faults are recognized by the tank level sensor, the system control cannot continue to work properly.The following faults are shown in the plain text on the display:The reason for this error is that the whitesensor wire has been damaged.Error possibilities:-The data cable of the sensor control box is not connected to the data cable terminal [14] but has been connected to the sensor terminal- Wires of the data cable have been damagedThe sensor control box delivers no signaland must be replaced.For further diagnosis, remove the stainless steel weight [22] out of the water. If the error indication has now stopped, then the sensor itself was the cause of the fault. If the error indication continues, this implies that the sensor control box is defective.Figure 15: Error messagesIf the device shows no function at all then check whether the main electrical supply provides current and also check the house breakers.If the electrical outlet is working properly, then unplug the transformer from the system control. Once the system has been de-energized open the lower cover of the system control (see Figure 1) and check the rainwater system controller main fuse.6. Analog outlet:-Your device has been fitted with an analogue terminal. This terminal shows the per-cent values from the system control (0% -100%) by a voltage range from 0V to 10V DC. The following connection values apply:Minimal apparent ohmic resistance : 20K Ohm Short circuit protection : YesShort circuit current : Approx 15mACable length: 650 feet, maximum; shieldedThe communication between the system control to the sensor control box isinterrupted.First try re-setting the system control to the factory default settings . If the error message continues to be displayed then it is necessary to contact your service partner.Note: After resetting to the factorydefault settings all the newly programmed setting values will have been overwritten and must be re-programmed!Note:The system control is only capable of displaying whole percent values (no frac-tions). These are shown on the analogue signal display.Figure 16: Allocation of the analogue terminalAttachment A – Symbols used:Attention! Pull out the mains plug from the socket beforeopening the device.Attention! An error has occurred.Mains drinking water operationPage downPage upOnly for use in a dry areas.Room for your notes:Purchase date: ...................................Device serial number / Type: AS AQ RH.................Tank height: ...................................Software level AQ+ REV: U2.0Design and specifications are subject to change without notice Dated: September 2011 ; Version: AQ+ U2.0。
60S0S1S2系列水控器使用说明书【模板】
60S0/S1/S2系列水控器使用说明书一．节水控制器接线方式：节水控制器主板输出有9根线。
不同型号水控器外接线数量不同（S0-4根，S1-6/9根，S2-4根），但颜色的含义是一致的。
其中：1.电源线(2)：“红黑”为电源线，红正黑负，对应接12V直流电源的正负极。
2.阀线(2)："蓝紫"为阀线，蓝正紫负，蓝线接阀的红线，紫线接阀的黑线。
3.通讯线(2)："棕黄"为通讯线，棕正黄负，对应接485的正（+）负（-）。
4.流量计(3)："绿白橙"为流量计线，绿线为地线，橙线为5V电源，白线为信号线。
计时水控器不需要接入。
接线对应图示如下：红黑蓝紫棕黄绿白橙+ —红黑+ —黑黄红二.显示屏说明°°°°°°开阀关阀红外状态计量通讯控制器进行某项具体操作时，对应的指示灯“点亮”，“开阀灯”：执行开阀操作时此灯亮，完成此过程灯灭。
“关阀灯”：执行关阀操作时此灯亮，完成此过程灯灭。
“红外灯”：当红外接收管接收到反射信号时，此灯闪烁一次。
“状态灯”：计时收费时，每秒此灯闪烁一次。
“计量灯”：控制器每收到流量计的一个脉冲，此灯闪烁一次。
“通讯灯”：控制器处于与管理机通讯状态，此灯闪烁。
三．水控器上电启动显示如下：1.显示：产品功能信息：2.显示产品硬件版本号：3.显示产品底层软件版本：4.显示产品通讯速率：5.显示底层软件编译时间其中：ＮＡ为年份，例如１６表示１６年Ｙ为月份（１６进制）Ａ为１０月，Ｂ为１１月，Ｃ为１２月。
ＲＩ为日期，例如２５日。
6.显示读卡模块检测状态：如果一直停留在该显示，表示读卡模块故障，如果一闪而过表示读卡模块检测成功。
7.显示该水控器工作模式:8.显示开阀因子：9.显示关阀因子：10.显示待机状态：其中：Ｓ为计费方式和联网方式“ｔ”＝计时联网，＂ｔ．＂＝计时脱网，“Ｌ”＝计量联网，“Ｌ．”＝计量脱网。
水控说明书电子版
目录一、概述 (2)二、技术参数 (2)三、设置说明 (2)3.1 扣费模式设置 (2)§a 计时模式设置 (3)§b 计量模式设置 (3)3.2 配套卡的设置 (3)§a挂失卡设置 (3)§b密码卡设置 (3)§c用户卡设置 (3)3.3充值机设置 (3)3.4 特殊字符说明 (4)3.5 接线示意图 (4)四、常见问题排除 (5)五、指令及功能介绍................................................7 六、产品质保 (10)一、概述智能IC卡节水控制器实现非接触式感应 IC 卡作为电子钱包，以预付费的方式实时扣取卡中金额，通过对出水管道电磁阀的开关控制来实现精确计费达到节约用水的目的。
计费方式为计时方式或计流量方式，控制器有8位数码管显示屏，可显示卡内余额、费率等。
控水器的一笔消费是指将卡片从感应后开始计费直到这张卡被拿开为止，控制器可以累加总消费额。
可以单机工作，也可联网工作，参数的设置与数据的采集可以通过配套的管理卡在配套充值管理机上输入相应指令来完成，也可以用电脑软件来完成。
二、技术参数※读卡类型：MIFARE ONE 标准卡※发卡量：无限制n※显示：8位数码管显示※工作电压：AC220V，待机时功耗1.6W，刷卡时功耗小于5W※工作湿度：10%-90%；※外型尺寸：200mm×130mm×45mm (分体)180mm×100mm×110mm(一体机)三. 系统设置本说明书中提到的P表示配套充值管理机上的“功能键”，按“功能键”后，屏幕将显示“P”字样，在使用本说明书中所提到的指令时要按确认键后系统才开始执行该指令。
正确执行指令后系统会发出“滴”一声鸣叫或在屏幕上显示相关的信息，如果执行后没有任何反应表示输入指令有误或没有此指令。
说明书中提到的XXX、YYY数值范围均为000-999。
水控系统使用说明
节水系统使用说明第1章WCS简介 (3)1.1 WCS的主要组成 (4)1.2 WCS无与伦比的优势 (5)1.3节水控制系统大事记 (5)1.4 WCS的安装 (6)1.4.1 硬件环境 (6)1.4.2 软件环境 (7)1.4.3 数据服务器的安装 (8)1.4.4 WCS的安装 (8)第2章WCS系统配置 (13)2.1第一次运行系统 (13)2.2清空数据库 (16)2.3基本参数设置 (17)2.4部门信息设置 (18)2.5身份类型设置 (20)2.6时间分段设置 (20)2.7设备信息设置 (21)2.8操作员设置 (24)2.9权限设置 (25)第3章卡务管理 (26)3.1加载批量注册数据 (26)3.2新客户注册 (27)3.3客户充值 (28)3.4客户提款 (30)3.5修改客户信息 (30)3.6客户注销 (31)3.7挂失/解除挂失操作 (32)3.8制管理卡 (33)第4章补贴管理 (34)4.1补贴管理 (34)4.2补贴失败处理 (34)第5章报表管理 (35)5.1明细数据查询 (36)5.2按设备统计消费情况 (37)5.3按设备分组统计消费 (37)5.4按部门统计消费 (38)5.5按操作员统计资金明细 (39)5.6资金平衡统计 (40)第6章系统维护 (40)6.1数据库备份 (40)6.2导出明细数据 (41)第7章设备服务器 (42)7.1设备服务器参数设置 (42)7.2设备服务器状态 (43)7.3服务运行状态 (44)7.4状态检测 (45)7.5下载黑名单 (45)7.6水控命令 (46)7.7复采数据 (46)7.8清空设备 (46)第8章自助服务系统 (47)8.1参数设置 (47)第9章SQL Server的安装过程 (48)9.1 SQLServer的安装 (48)9.2开启SQL Server服务管理器 (57)9.3配置ODBC数据源 (60)9.4建立一个数据库维护计划 (65)第1章WCS简介中国是一个严重干旱缺水的国家。
水控一体机功能说明
水控一体机功能说明一、计量扣费水控一体机，可按水量实时扣费，用多少扣多少。
扣费方式为超前扣费，以每升水价的十分之一作为扣费单位，刷卡的同时就扣费和出水，取走卡就关水并结算和保存消费值。
二、计时扣费水控一体机也可以按按时间扣费。
扣费方式同为超前扣费，以每分钟水价的十分之一作为扣费单位，每6秒扣费一次。
刷卡的同时就扣费和出水，取走卡就关水并结算和保存消费值。
三、水价自由设定水价以升为单位，可自由设定，刷卡设定，自由方便。
四、时间校正计算机控制系统发有一张时间校正卡，能由用户自由修正时间。
五、消费总数采集计算机控制系统发有一张系统数据采集卡，能在每天节算的时候将水控机内的消费总数采集下来并同时清空水控机内的消费记录，同一终端机一天只能刷一次。
六、控制水阀可自由选择水控一体机硬件设计能兼容市场上最常用的两种水阀，其一、脉冲控制电磁阀，其优点是控制方便，省电，不易发热，使用寿命长，不会漏水。
其二、普通通断电磁阀，其优点是控制方便，不会漏水，可是比较耗电，易发热。
并系统可根据用户需要选择常温电磁阀，高温电磁阀，常压电磁阀和高压电磁阀。
七、可限制天用水量和月用水量水控系统可以自由限制用户，每天和每个月的最大用水量，超过用水量则不能再消费。
八、防断电设计在突然断电的情况下，系统会自动记录当前的消费数据，防止因为数据丢失给客户带来损失。
九、全面防盗水设计一重：一体水控机将电磁阀和流量计集成在一个密闭的外壳内，防止用户搭线盗水。
二重：内部系统设有流量计和水阀检测程序，能实时检测流量计和水阀的状态，若水阀是开的而流量计没有计量，则在一定时间内关水，用户需再刷卡才能重新开启。
KSZ-02型控水器说明书
KSZ-02型控水器说明书目录一．概述 (3)二．外观 (3)三．特点 (4)四．界面指示 (5)五．待机状态 (7)六．工作模式 (7)七．功能设定具体操作 (8)八．恢复出厂设置 (8)九．配件 (8)十．应用实景 (10)一．概述KSZ-02是一款可以实现自动控水的控水器。
本产品以微电子技术为基础，设置灵活多样的控制器自动控制出水。
可自由设置双通道中单次浇灌水量、出水时间间隔、记录出水次数、检测实时温度、智能控水、并多盆植物同时供水等功能。
适用于普通家庭的小型花盆养殖，不用担心忘记适时浇水、不再害怕出差在外。
二．外观KSZ-02型控水器的外观如下图示：1.电源插孔：3mm孔径，外接电源。
2.电源开关：控制电源。
3.温度传感器探测孔：用于温度探测器探测环境温度。
4.数码显示器：显示状态信息。
5.指示灯：共七个，用于指示各功能。
从左至右，从下至上的顺序，分别指示：a，两次出水之间的时间间隔，单位小时计，从1小时到最大间隔360小时；b，单次出水的级别共有1到8个级别，1级别控水出水10秒（通道二1级别控水出水为5秒钟），调整到8级别以上会显示“99”，此时指示该通道持续出水；c，指示当前通道的下次出水的剩余时间，单位小时；d，指示当前通道的已出水次数；e，指示是否开启智能模式；f，指示是否开启省电模式；g，指示工作状态，亮起时指示当前有通道控水出水开始工作。
6.控水通道一：用于外接水泵。
7.控水通道二：用于外接水泵。
8.复用功能按键：每一个按键都有复用功能。
三．特点1.定时定量出水。
2.出水由开启水泵将水从水池从低处引向高处。
3.最高定时间隔时长360小时，最小时间间隔1小时。
4.记录下次出水的剩余时间，可查询。
5.每次出水级别1-到8个级别，单1级别控制出水约10s。
6.记录已出水次数，计数次数最高次数999次。
7.带有温度传感器，可以实时显示温度值。
8.智能模式，若开启智能模式，则当前温度高于30摄氏度后自动增加出水量，低于0摄氏度，则每次出水为量为0，即不出水。
水控机系统安装使用说明书
..水控机系统安装使用说明书安装注意事项：1、水控机本身有水流方向，安装时必须注意水控机壳底的方向箭头和水流方向一致。
如果出现不刷卡出水或电磁打不开水，估计是水控机安装方向错误。
2、禁止直接输入220V 市电到水控机上，否则后果自负。
必须通过电源适配器输出12V 直流电源，正负两条线接到水控机电源线上，如果没显示请反接一下，水控机有电路保护，接反不会烧。
如果线不够长请自行驳接加长。
一体机接线图..分体机接线图3、水控机进水口螺母在扭紧时应一手扶住水控机，一手拿板手夹住螺母轻轻用力，不宜过于用力。
出水口必须一手用薄臂板手夹住六角螺丝，另一只手用板手夹住螺母轻轻用力。
禁止使用蛮力，否则后果自负。
4、水控机包装中配送了两组水表接头连接件（螺母、铜套、硅胶垫），请注意这两组水表接头的螺母是不一样的，其中柱高一点的螺母是装在水控机进水口一边，柱矮一点的是装在出水口一边的。
可先根据水控机长度在水管两边接好水表接头，再将水控机装上扭紧。
5、电源的安装最好是在安全的地方加装一个通用电工插座，不易被水溅到。
电源适配器插上必须固牢，不易坠落。
注意插座必须为220V市电专用的，禁止不安全搭线。
安装拓朴图..工程图片1工程图片2.消费者使用流程：①把卡放在水控机上，显示卡上余额，累计用水量三秒，如果只需读卡上余额而不需用水，请在三秒内拿开卡。
②不拿开卡三秒后开始扣费，扣费成功后出水。
水控机的液晶显示为中文图形，便于管理者及使用者快捷省事地操作。
显示内容如下表，有余额不足等用不了水的情况一看便知，如果有机器故障导致无法使用，请记住提示代码(如提示01，代码为01)，以便厂方技术支持。
.本系统为绿色软件，免安装，对电脑配置低。
提醒：使用本软件前请新建一个文件夹，将电盘所有内容拷贝到该文件夹。
因为光盘是只读的，不宜直接在光盘上运行水控管理软件。
一、软件总述：水控管理数据库系统基本功能就是收费、IC卡管理、汇总采集处理、数据分析及报表输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. . IC卡(射频卡)收费系统之DTK—W100型DTK—W200型61.智能节水控制器简介 (2)1.1DTK—W100型节水控制器结构图 (3)1.2 DTK—W200型节水控制器结构图 (4)2. 智能节水控制器原理及操作流程 (5)2.1 智能节水控制器原理 (5)2.2 DTK—W100型节水控制器操作流程图 (5)2.3 DTK—W200型节水控制器操作流程图 (6)3. 智能节水控制器功能 (7)3.1 DTK—W100型节水控制器 (8)3.2 DTK—W200型节水控制器 (9)3.3 初始化显示 (12)3.4 管理卡的设置 (14)3.5 常见问题的解决方法 (16)4. 智能节水控制系统组成 (18)4.1 系统硬件和软件组成 (18)4.2 智能节水控制器组成 (18)5. 附件构成 (19)5.1 电动阀 (19)5.2 电磁阀 (20)5.3 电源 (21)5.4 读写器 (22)6. 网络安装 (23)6.1 系统结构图 (23)6.2 系统安装接线图 (23)6.3 浴室安装示意图 (24)6.4 开水房安装示意图 (25)6.5 墙正视图 (25)7.电动阀和电磁阀安装接线图 (26)7.1 线的接法： (27)7.2 选择阀门的跳线接法： (32)1.智能节水控制器简介DTK—W100型和DTK—W200型智能节水控制器是我公司自主开发、研制成功、并被广泛使用的高新技术产品。
智能节水控制器集读卡、显示、自动收费以及报警功能于一体，外型美观、人性化设计，具有防潮、防水、抗干扰、使用方便等特点。
1.1DTK—W100型节水控制器结构图DTK—W100型结构说明①外壳……………产品包装壳②螺丝钉……………固定壳体③放卡出水区……………控制出水④暂停使用区……………控制停水⑤ LED显示屏……………供持卡人查看⑥产品标识……………产品名称和型号⑦主控制线……………接电源线、网线、电磁阀线（或电动阀）⑧底座……………产品包装⑨安装孔……………固定产品⑩简要说明……………简要的使用方法1.2 DTK—W200型节水控制器结构图DTK—W200型结构说明①产品外壳……………产品包装壳②外壳装饰框……………产品包装壳③放卡槽……………读卡区④排水孔……………放卡槽排水⑤产品标识……………产品名称和型号⑥ LED 显示屏……………供持卡人查看⑦红外感应区……………控制出水状态注：主控制线在产品背后，接电源线、网线、电磁阀线（或电动阀）2. 智能节水控制器原理及操作流程2.1 智能节水控制器原理在分支水管的终端和龙头之间安装一个电动阀（或电磁阀），通过节水控制器控制电动阀（或电磁阀）的开关控制水龙头的开关，在用水的同时节水控制器可按照时间和流量计费来实现节水。
DTK—W100型节水控制器将卡片放到节水控制器的射频感应区即可出水，将卡片移开射频感应区即可停止出水；DTK—W200型节水控制器将卡片放到节水控制器射频感应槽即可出水，手对着红外感应区晃一下即可停止出水，再次手对着红外感应区晃一下即可出水，将卡取出节水控制器射频感应槽即停水，完成本次用水过程。
同时能够提醒用水者在用水时卡金额的减少以及消费时间。
2.2 DTK—W100型节水控制器操作流程图开始显示站点号、日期、消费记录、时间将卡放到放卡出水区，出水显示卡号、余额、时间、单价将卡放到停止使用区，暂停出水将卡拿走，停止出水收费完毕2.3 DTK—W200型节水控制器操作流程图开始显示站点号、日期、消费记录、时间将卡放到放卡槽内，出水显示卡号、余额、时间、单价手晃过红外感应区，出水再次晃过红外感应区，暂停出水3. 智能节水控制器功能3.1 DTK—W100型节水控制器DTK—W100型液晶显示：洗浴时所查看的情况将卡从放卡槽拿走，停止出水收费完毕①代表当前使用的卡号②代表当前使用的卡余额③代表当前放卡的流水时间④代表当前使用的单价大大参数指标电源: DC9V— DC24V功耗: ＜3W读写速度: ＜0.01秒/次感应距离: ≤40—80mm存储数据:17000条/机通讯接口: TCP/IP,RS-485显示: 背光液晶传输波特率: 10M/9600bps环境温湿度: 0℃～70℃ 10%～90% 外型尺寸（mm）: 90×40×160重量(净重): 0.6 kg/台通讯距离: ≤800m（485通讯方式）3.2 DTK—W200型节水控制器DTK—W200型液晶显示：洗浴时所查看的情况①代表当前使用的卡号②代表当前使用的卡余额③代表当前放卡的流水时间④代表当前使用的单价参数指标电源: DC9V— DC24V功耗: ＜3W读写速度: ＜0.1秒/次感应距离: ≤40—80mm存储数据:17000条/机通讯接口:RS-485显示: 背光液晶传输波特率: 10M/9600bps环境温湿度: 0℃～70℃ 10%～90% 外型尺寸（mm）: 90×40×160重量(净重): 0.6 kg/台通讯距离: ≤800m（485通讯方式）数码管显示：无卡状态下数码管显示屏：在没有使用的时候，数码管的屏幕上会分别的循环显示如下的基本信息: d 07-08 其中d代表的是date(日期)的意思,后面显示的就是日期t 07-08 t代表的是time(时间)的意思,后面显示的就是当时的时间l-0004 l显示的是目前消费的未采集的数据笔数-001 001这个代表的是机器的站点(三位是小站点的)-00001 00001这个代表的是机器的站点(五位是大站点的)当软件对设备进行初始化的时候数码管会显示clr pos，随后显示time 然后是版本号,设备参数和站点号.当持卡进行消费的时候数码管会直接显示卡中余额一些字母代表的意思：t p u a 01------这就是设备参数T：代表的是计费方式 p：阀类型 u：卡类型 a：卡片方式01：所用扇区号1、计费方式：T：以时间方式 L.V：不同的流量计 N：计时计次 A：大流量类型 B：小流量计费2、阀类型：P：脉冲阀 V：电平阀 d:电动阀3、卡类型：S:一卡一密 u：统一密码(a0a1a2a3a4a5)4、卡片方式：A：keyA B:keyB5、所用扇区号：××参数卡下载的使用方法：把参数卡放到水控器上后，这时数码管会显示Add1(这是参数加1站点卡)，等待几秒后又会显示Set End的提示，这时把卡拿开就会进入清空设备的显示介面（clr cod），在清除未完成的过程中再次放卡就会对站点号加1，在这时不停的来回放卡就会对站点号依次增加。
若清除设备的过程成功了，这时设备的站点号恢复到1其它参数正常下载。
3.3 初始化显示新的节水控制器需要将外接电源与其相接才能使用，接上电源时节水控制器的显示屏会显示：(1)ISP程序版本显示:001 ISP-W-JRSF说明： a. “ 001 ”—站点号为 1，小站点(0-255)通讯模式, “00001”－站点号为 1，大站点(0-65535)通讯模式,b. “ISP －在线下载监控程序标识；c. “W”－节水控制器d. “JRSF”-兼容通用售饭功能。
若为“YKT”-表示一卡通(2).软件编译日期显示:WR_Time: 15:31:30Date:Jul 01 2004(3).系统参数和软件功能版本显示:Datatech WaterCtF1.01 T-P-U-A-01说明：a. “F”-兼容通用售饭功能。
b. “1.01”-功能版本号;c.“T”-消费方式; 其中T-计时消费方式,L-流量消费方式,流量计类型为LCD系列；V-流量消费方式,流量计为直流脉冲输入方式(如CNE系列)；N-计次消费方式;d. “P”－阀类型;其中: P －脉冲电磁阀, V －电平阀, D --二线（或三线）电动阀;e. “U”—卡密码的产生方式;其中:U-固定密码，S-一卡一密;f. “A”—读写卡的认证方式; 其中:A－认证KeyA读写；B—认证KeyA 只读，认证KeyB读写.g. “01”—应用的扇区号;(4).无卡状态显示：005 2005-08-150003 23:59:59说明：“005”－节水控制器的站点号为5，小站点通讯模式, “00005”-节水控制器的站点号为5，大站点通讯模式,“2005-08-15”—当前日期；“23:59:59”—当前时间“0003”—存储的最新消费记录数;3.4 管理卡的设置用户使用节水控制器之前需要初始化终端、下载参数给节水控制器。
可使用软件初始化终端、下载参数，也可使用管理卡达到相同的目的。
管理卡分为测试卡、开水卡、参数清除卡、参数设置卡。
使用方法介绍如下：(1).测试卡：放置测试卡后，节水控制器显示:Test SysTem Card▌▌▌▌▌▌▌▌当滚动条没有达到行尾移走卡片，将完成交易记录查询功能，节水控制器将显示:其中: “012345”－卡号；“9998.05”－卡新余额；“0810”－消费时间月日；“1532”--消费时间时分；“0.05”—消费额 ；当滚动条达到行尾后一直将卡放置在水控器上，将开启节水器的阀门;当卡移除，节水器的阀门关闭。
（2）.参数清除卡:放置参数清除卡后，节水控制器显示:当滚动条没有达到行尾移走卡片，将完成系统参数查询功能； 当滚动条达到行尾后一直将卡放置在水控器上；将清除节水控制器的系统参数和消费记录；其中：节水控制器的站号和通讯模式不变。
(3).系统参数设置卡:系统参数设置卡分为站点加1参数设置卡、站点加10参数设置卡、站点加100参数设置卡。
使用方法：(1).放置参数设置卡后，节水控制器显示:012345 9998.05 0810/1532 0.05 Clear Ram Card ▌▌▌▌▌▌▌▌MainCode Add 1▌▌▌▌▌▌▌▌当滚动条没有移到行尾将卡移走，则系统参数设置无效;当滚动条移到行尾后，完成系统参数的设置:U:0000.10/0060D:0000.20 P:00030“0000.10”-单价；“0060”－计量单位；“0000.20”－底金；“00030”－流量计每升流量的脉冲数；(2). 当参数设置成功后，将参数设置卡移除，如果在8秒中不再放置该卡，退出系统参数设置流程；如果在8秒中再次放置该卡，将完成站点加1（或10，或100）的设置；每放置一次，节水控制器递增。
放卡间隔大于8秒种，参数设置结束。
3.5 常见问题的解决方法操作错误如何处理：如果您的节水控制器出现故障，请您在报修时，提供它显示的提示特别注意：最好不要在设置好的单位时间结束时取卡(例如:设置好0.01/5sec,则在第五、十、十五秒……结束时，不要拔卡)，以免写卡错误造成卡损坏。
