伸缩器的使用方法
正确安装阀门和伸缩器的方法
正确安装阀门和伸缩器的方法标题：正确安装阀门和伸缩器的方法导语：阀门和伸缩器是管道系统中关键的组成部分，它们的正确安装对于系统的正常运行至关重要。
本文将深入探讨如何正确安装阀门和伸缩器，以确保管道系统的顺畅运行和延长使用寿命。
第一部分：阀门的正确安装方法在正确安装阀门之前，首先需要做好以下准备工作：1. 仔细阅读和理解阀门的制造商提供的安装指南和说明书。
2. 确定阀门的类型和规格，以适应系统中的管道尺寸和流量要求。
接下来，按照以下步骤正确安装阀门：1. 清洁管道：在安装阀门之前，应确保管道内没有杂质和污垢，以避免阀门故障和堵塞。
2. 准备管道尺寸：根据阀门的尺寸和连接方式，准备好相应的管件和密封件。
3. 定位和对准：将阀门放在预定的位置上，并确保与管道对准，用水平仪进行校准。
4. 安装支架：为阀门提供稳定的支撑，确保其在使用过程中不会发生移动和晃动。
5. 连接管道：根据阀门连接方式，正确安装管件，并使用适当的工具紧固。
6. 测试密封性：在阀门安装完成后，进行漏水测试，确保阀门密封完好。
第二部分：伸缩器的正确安装方法伸缩器的正确安装对管道系统的震动吸收和热胀冷缩具有重要作用。
以下是安装伸缩器的步骤：1. 确认伸缩器类型：根据系统的需求和特点，选择合适的伸缩器类型，如金属伸缩器、橡胶伸缩器或膨胀节。
2. 确定伸缩器位置：根据管道系统中的应力点和热膨胀的位置，确定正确的伸缩器安装位置。
3. 安装支架：为伸缩器提供合适的支撑，以确保其能够有效吸收管道系统中的震动和应力。
4. 安装管道：根据伸缩器的尺寸和安装方式，正确安装连接管道，并使用适当的工具进行固定。
5. 调整长度：根据管道系统的需求，调整伸缩器的长度和角度，确保其能够正常工作并吸收应力。
总结和回顾：阀门和伸缩器在管道系统中起着关键的作用，它们的正确安装是保证系统正常运行和延长使用寿命的关键。
通过仔细阅读制造商提供的安装指南和说明书，遵循正确的安装步骤，并进行漏水测试和调整，我们可以确保阀门和伸缩器能够发挥最佳效果。

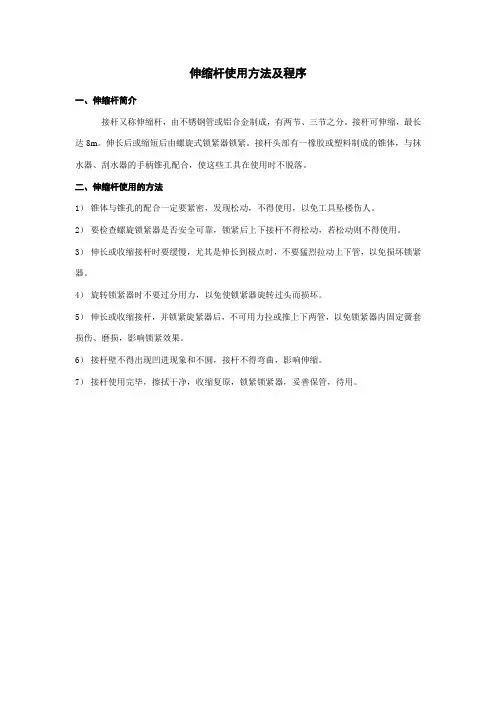

伸缩杆使用方法及程序
伸缩杆使用方法及程序
一、伸缩杆简介
接杆又称伸缩杆，由不锈钢管或铝合金制成，有两节、三节之分。
接杆可伸缩，最长达8m。
伸长后或缩短后由螺旋式锁紧器锁紧。
接杆头部有一橡胶或塑料制成的锥体，与抹水器、刮水器的手柄锥孔配合，使这些工具在使用时不脱落。
二、伸缩杆使用的方法
1）锥体与锥孔的配合一定要紧密，发现松动，不得使用，以免工具坠楼伤人。
2）要检查螺旋锁紧器是否安全可靠，锁紧后上下接杆不得松动，若松动则不得使用。
3）伸长或收缩接杆时要缓慢，尤其是伸长到极点时，不要猛烈拉动上下管，以免损坏锁紧器。
4）旋转锁紧器时不要过分用力，以免使锁紧器旋转过头而损坏。
5）伸长或收缩接杆，并锁紧旋紧器后，不可用力拉或推上下两管，以免锁紧器内固定簧套损伤、磨损，影响锁紧效果。
6）接杆壁不得出现凹进现象和不圆，接杆不得弯曲，影响伸缩。
7）接杆使用完毕，擦拭干净，收缩复原，锁紧锁紧器，妥善保管，待用。

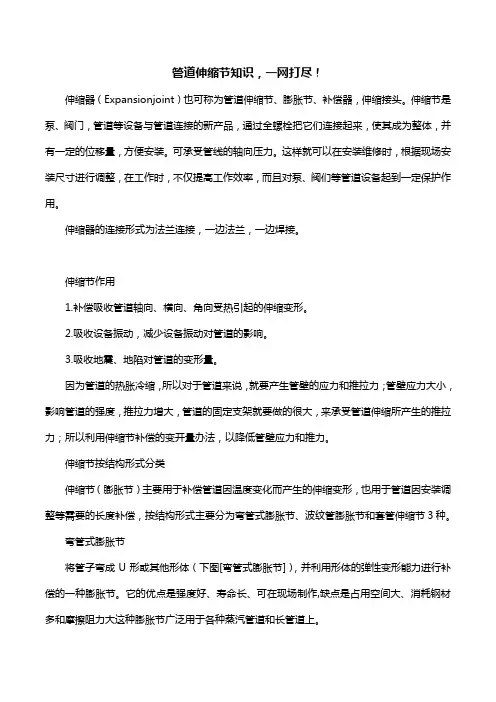

管道伸缩节知识
管道伸缩节知识，一网打尽！伸缩器（Expansionjoint）也可称为管道伸缩节、膨胀节、补偿器，伸缩接头。
伸缩节是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。
可承受管线的轴向压力。
这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。
伸缩器的连接形式为法兰连接，一边法兰，一边焊接。
伸缩节作用1.补偿吸收管道轴向、横向、角向受热引起的伸缩变形。
2.吸收设备振动，减少设备振动对管道的影响。
3.吸收地震、地陷对管道的变形量。
因为管道的热胀冷缩，所以对于管道来说，就要产生管壁的应力和推拉力；管壁应力大小，影响管道的强度，推拉力增大，管道的固定支架就要做的很大，来承受管道伸缩所产生的推拉力；所以利用伸缩节补偿的变开量办法，以降低管壁应力和推力。
伸缩节按结构形式分类伸缩节（膨胀节）主要用于补偿管道因温度变化而产生的伸缩变形，也用于管道因安装调整等需要的长度补偿，按结构形式主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节3种。
弯管式膨胀节将管子弯成U形或其他形体（下图[弯管式膨胀节]），并利用形体的弹性变形能力进行补偿的一种膨胀节。
它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。
波纹管膨胀节用金属波纹管制成的一种膨胀节。
它能沿轴线方向伸缩，也允许少量弯曲。
下图[波纹管膨胀节]为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。
为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。
另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。
这类膨胀节的优点是节省空间，节约材料(公众号:泵管家)，便于标准化和批量生产，缺点是寿命较短。
波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。
伸缩节安装方法
伸缩节安装方法
伸缩节是一种用于管道或设备连接处的专用连接器，具有良好的伸缩性和承压性能。
以下是伸缩节的安装方法：
1. 检查伸缩节的型号和规格是否与管道或设备相匹配，确保安装时不会出现尺寸不符的情况。
2. 清理管道或设备连接口的杂物和污垢，确保连接口的平整干净。
3. 将伸缩节的两端分别插入管道或设备的连接口中，确保插入的深度适当。
4. 使用专用的扳手或扳手工具，将伸缩节两端的螺栓或法兰连接紧固。
根据具体情况，可采用交替顺序紧固的方法，确保连接紧密且均匀。
5. 检查连接是否牢固，无松动和漏气现象。
可以使用压力测试仪器对连接进行检测，确保安装质量符合要求。
6. 如需调整伸缩节的长度或角度，可松开螺栓或法兰连接，进行适当的调整，并再次紧固螺栓或法兰。
7. 保持伸缩节的表面清洁，并定期检查连接是否松动或损坏，及时进行维修或更换。
注意：安装伸缩节时应遵循相关标准和规范，不得使用过大力
气或使用不符合要求的工具。
如有需要，可向专业人士咨询或请专业人员进行安装。
Halliburton伸缩节技术操作规程
HALLIBURTON伸缩节技术规程一、伸缩节结构：它由上接头、伸缩外筒、剪切套、滑动芯轴、芯轴密封支撑（12个）、V型圈（6个）、密封挤压环、止退销（4＋4）、剪切销（5个）和变扣短节组成。
二、拆卸保养步骤：1、将伸缩节外筒中部夹在虎钳上，用内六方扳手分别将外筒上下端的各4只止退螺钉卸下。
再用平口螺丝刀从剪切套上卸下6只剪切销钉。
2、被钳打在外筒上部的凹槽处，将上接头卸掉取下。
清洗并擦干净，更换密封圈，均匀涂好密封脂。
3、被钳打在芯轴下部，将变扣短节从芯轴卸掉取下。
4、被钳打在外筒下部的凹槽处，将剪切套卸掉（注意打管钳的位置应避开销钉孔），从芯轴下部取下，5、用手将变扣短节从芯轴下部拧上，再用木块垫在芯轴下端，用榔头向上敲击，使芯轴密封套滑出外筒，拧掉变扣短节，将芯轴从外筒上部取出。
6、被钳打在芯轴中部，将密封挤压环卸下，更换两组V型密封圈和密封支撑（唇部相向）。
上紧密封压环，用锉刀将上下管钳打过部位的毛刺挫平，并用干净棉纱将整个芯轴外表面擦干净，均匀涂好密封脂。
7、用软棉布清洗伸缩节外筒的内表面，并竖直放置，将其筒内的清洗油控出。
（注意：切勿用硬物通洗内表面，以防滑伤其密封面）8、拆卸完毕。
三、组装步骤：1、将伸缩节外筒中部夹在虎钳上，从其上部将密封芯轴插入，当芯轴密封套进入外筒时，用铜棒从上部敲击芯轴，使芯轴下端滑出外筒到相应位置。
2、将剪切套公扣处均匀涂好润滑脂，并从芯轴下部套入，与外筒下部母扣连接（注意打管钳的位置应避开销钉孔），丝扣上满后将4只止退螺钉从外筒螺钉孔分别上紧。
3、将剪切套销钉孔与密封芯轴销钉孔对正，从剪切套外部分别将6只剪切销钉上紧固定（注意：密封芯轴的剪切销钉孔有上中下3个位置，分别适应不同井况的要求。
现场可根据实际需要进行调整，工房保养时应将销钉锁定在下部位置）。
4、被钳打在密封芯轴下部，清洗并检查FOX公母扣及密封部分是否完好，擦干净后均匀涂好润滑脂，将变扣短节按规定扭距上紧。
伸缩节安装方法
伸缩节安装方法伸缩节是一种常见的机械连接器，主要用于连接管道、导管或其他相关设备，以适应不同的长度或角度变化。
安装伸缩节的方法与具体的设备和使用环境有关，下面将介绍一些常用的安装方法。
首先，要确保伸缩节的选型是合适的，包括尺寸、材料和工作压力等。
选择适合的伸缩节可以确保连接的可靠性和安全性。
在安装伸缩节之前，需要仔细检查管道或设备的连接口是否符合要求，确保其平整、无凹凸或损坏。
如果有问题，需要及时修复。
安装伸缩节时，首先需要将其两端与要连接的管道或设备对准，并确保其与之连接的部分干净、无杂质。
然后，根据伸缩节的类型和结构，选择合适的连接方法。
一种常见的连接方式是法兰连接。
首先，将伸缩节的法兰与管道或设备的法兰对准，并用螺栓将其固定。
在固定螺栓时，需要按照交叉对角的原则进行，以确保连接的均匀和牢固。
然后，根据需要，调整伸缩节的长度或角度，使其适应实际需求。
另一种连接方式是螺纹连接。
在安装时，需要确保伸缩节两端的螺纹与管道或设备的螺纹对应，并用适当的工具拧紧。
拧紧时需要注意力度，既不能过紧导致损坏，也不能过松导致漏水或松动。
除了以上的连接方式，还有一些特殊的伸缩节安装方法。
例如，某些伸缩节可以使用挤压或拉伸的方式进行安装，以适应管道或设备的变化。
这种安装方法需要根据实际情况进行调整，并确保连接的牢固和可靠。
在安装完成后，还需要进行测试和检查，以确保伸缩节的连接效果和工作性能。
可以使用压力测试仪器对连接进行压力测试，检查是否有泄露或其它问题。
同时，还要注意观察伸缩节在工作过程中是否存在异常情况，如松动、变形或损坏等。
总之，安装伸缩节是一项关键的工作，需要仔细操作和合理安排。
通过选择合适的伸缩节、正确安装、测试和检查，可以确保连接的可靠性和安全性，并延长设备的使用寿命。
希望本文对您有所帮助。
VSSJ-C2F-6C伸缩节使用说明书
VSSJ‐C2F‐6C型双法兰连接传力伸缩接头使用说明书铁岭市求精阀门厂二○一三年四月目 录1.主要用途2.结构特点3.执行标准4.工作原理、主要结构、外形及连接尺寸5.主要零部件材料6.保管、安装及使用7.注意事项8.通讯方式1.主要用途伸缩节是管线连接的常用且必须的附件。
本系列伸缩节主要用于介质温度≤80℃的输水管路上，安装在阀门或者其它设备的一侧，用于方便阀门或设备的拆卸和维修。
2.结构特点2.1法兰连接，结构简单，调整灵活，安装方便；2.2对于上下游管道的错位、偏角有一定的补偿作用；2.3伸缩量可根据用户的要求灵活设计，节省安装空间，降低设备成本；2.4各个零部件采用不同的材料配置即可产生多种组合，适应不同用户要求。
3.性能规范双 法 兰 伸 缩 节 性 能 规 范公称压力 0.25 0.6 1.0 1.6 2.5 4.0 MPa试验压力 强度 0.375 0.90 1.50 2.40 3.75 6.00温度常温 密封 0.300 0.75 1.25 2.00 3.00 5.00 常温工作压力(MPa)P80.250 0.60 1.00 1.60 2.50 4.00 ≤80℃ 适用介质 水、海水、油品适用温度 ≤80℃4.执行标准4.1设计制造按照GB/T 12465‐2000标准；4.2法兰连接按照GB/T 9113.1‐2000标准；4.3压力试验按照GB/T 13927‐2008标准。
5.主要结构、工作原理、外形及连接尺寸5.1主要结构：本伸缩节由法兰管、密封圈、法兰压盖、贯通螺柱、螺母、伸缩管、压盖螺柱、压盖螺母等组成。
如图1.5.2工作原理：本伸缩节一般安装在阀门（或其它设备）的上游侧。
即伸缩节的上游为管道法兰，下游为阀门。
本伸缩节的贯通螺柱分别深过管道配对法兰和阀门配对法兰的背面，通过螺母，实现上下游管道和阀门设备的对接。
需要拆卸阀门时，先把贯通螺柱无方头端（法兰管一侧）的配对法兰背后的螺母松开，再将伸缩管一侧的螺母向法兰管方向松开，然后固定贯通螺柱的方头，旋转伸缩管配对法兰背面的螺母，使法兰管端向伸缩管端移动。
热力管道伸缩器
热力管道伸缩器热力管道伸缩器也称伸缩节、膨胀节、补偿器。
热力管道伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与维修。
热力管道伸缩器由一个波纹管和结构件组成,主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节.。
热力管道伸缩器能够补偿吸收管道轴向、横向、角向热变形；起到吸收设备振动对管道的影响；吸收地震、地陷对管道的变形量。
安装注意事项1、安装前松开压盘螺栓，将伸缩器拉长至安装长度，然后对角法拧紧螺栓，切勿压偏。
2、CS热力管道伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱，应没有导向支架及档件。
3、热力管道伸缩器为优质钢材制造，热力管道伸缩器使用温度为150℃－300℃。
热力管道伸缩器压力范围为1MPa、1.6MPa。
4、安装热力管道伸缩器前应先松开压盘螺栓，将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓，切勿压偏，然后，连接两端产品。
5、热力伸缩器应安装在管道直线上两个固定支架之间，以防拉脱。
技术参数公称通径DN 伸缩量最小长度Lmin 最大长度Lmax 安装长度L40 250 400 650 52550 250 400 650 52565 250 420 670 54580 250 420 670 545100 250 435 685 560125 250 435 685 560150 250 435 685 560200 260 460 720 590250 260 460 720 590300 270 490 760 625350 270 490 760 625 400 280 520 800 660 450 280 520 800 660 500 300 550 850 700 600 310 570 880 725 700 320 605 925 765 900 330 640 970 805 1000 350 700 1050 875 1200 360 740 1100 920 1400 370 780 1150 965 1600 380 820 1200 1010。
伸缩器安装预拉伸记录
伸缩器安装预拉伸记录一、引言伸缩器是一种常用的机械疲劳设备，用于连接管道、管线系统等，能够在温度变化或振动作用下承受各种力，具有良好的伸缩性能。
为保证伸缩器在使用过程中的稳定性和可靠性，进行安装前的预拉伸工作非常重要。
本文将详细记录伸缩器安装预拉伸的步骤和注意事项。
二、设备与材料准备1.伸缩器（包括法兰、弹簧等）2.扳手、螺丝刀等安装工具3.测量工具（如千分尺、直角尺等）4.润滑油5.螺栓、垫片等安装附件三、安装步骤1.准备工作a.检查伸缩器的型号、规格是否符合设计要求，并确认其数量是否与设计一致。
b.检查伸缩器的外观是否完好，无明显的损伤或变形。
c.清洁工作区域，防止灰尘、杂物等对伸缩器的安装和使用产生不利影响。
2.安装法兰a.使用螺栓将法兰与管道或管线连接，同时在紧固之前涂抹润滑油，以减小摩擦力。
b.检查法兰的连接是否牢固，无松动现象。
3.安装伸缩器a.将伸缩器的两端与法兰连接，确保连接紧密，并使用扳手逐个旋紧螺栓。
b.检查伸缩器的安装位置是否正确，法兰面是否垂直于管道轴线。
4.预拉伸工作a.确定伸缩器的额定拉伸量和压缩量，并标记在伸缩器上。
b.使用测量工具测量伸缩器的拉伸量或压缩量，并与预设数值进行比较。
c.如果拉伸量或压缩量不符合要求，使用扳手逆时针旋松螺栓，调整伸缩器的长度，直至达到预设数值为止。
5.固定螺栓a.当伸缩器的拉伸量或压缩量达到预设数值后，用力适量地旋紧全部螺栓。
b.检查螺栓是否旋紧到位，无松动现象。
四、注意事项1.在安装过程中，要注意保护伸缩器的表面免受划伤和损伤，避免对其使用过程产生影响。
2.安装前务必检查所有零件是否完整，无缺陷，并确保其紧固性和连接牢固性。
3.安装伸缩器时，要确保法兰面与管道轴线垂直，避免产生偏斜力。
4.在预拉伸过程中，应根据具体的伸缩器类型和规格，以及管道系统的使用要求，合理调整拉伸量或压缩量。
5.在固定螺栓时，应适量施加力，避免过分紧固导致应力集中和变形等问题。
伸缩器系列技术说明书
伸缩器系列VSSJA平面法兰式送套伸缩节头单法兰限位伸缩接头VSSJA-1双法兰限位伸缩节头VSSJA-2VSSJAF双法兰传力伸缩接头VSSJAFG单法兰传力伸缩接头SSJB压盖式伸缩接头波纹补偿器SQ4G双盘伸缩器GJQ橡胶伸缩器型号编制说明工作原理及用途松套伸缩接头安装在管道上以后，拧紧螺母，弹性密封圈在螺母、压盖的压力下，依靠相互间的斜度，紧压在管子外围起密封和链接作用。
当温度变化时，管子能在接头中间自由地伸缩，当地基下沉，船舶振动偏斜，它均能确保密封无渗漏，从而达到自动补偿的目的。
VSSJA系列VSSJA平面法兰式送套伸缩节头VSSJA结构图单法兰限位伸缩接头VSSJA-1VSSJA-1结构图双法兰限位伸缩节头VSSJA-2VSSJA-2结构图用途VSSJA型可广泛与蝶阀、闸阀、止回阀、截止阀等配套使用，可降低工程费用能有效解决阀门装卸困难。
主要用于管道与阀门链接，带有限位螺栓，可防止管道在外部作用力及热胀冷缩引起的内部作用较大时，拉脱伸缩接头，造成不必要的管道泄漏事故。
主要部件表主要结构尺寸传力伸缩接头作用及用途该接头能把因自然条件或工作条件造成的管道轴向推力和拉应力，通过螺栓从管道的这一端传递到整个管道，使应力分撒，避免造成管道设备的损坏。
VSSJAFG单法兰传力伸缩接头VSSJAFG结构图VSSJAF双法兰传力伸缩接头VSSJAF结构图主要部件表双盘伸缩器产品性能及用途该伸缩接头采用国标制造，重量轻，补偿量大，结构简单新一代伸缩器，它能有效的补偿管道因热胀冷缩造成的管道位移和折扣。
并能和各种阀门配套使用，使阀门装卸更便捷，使管线运行更安全、可靠，也可根据需要增加限位或防拉脱螺栓。
双盘伸缩器SQ4GSQ4G结构图主要部件表主要结构尺寸橡胶伸缩器GJQ型可曲绕橡胶接头又叫减震器、软接头等。
该产品是金属管道的柔性联接器，由内胶层、棉纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。
消防管道伸缩器安装要求
消防管道伸缩器安装要求消防系统是保障人民生命财产安全的重要设施，而消防管道伸缩器作为消防系统的重要组成部分，其安装质量直接关系到消防系统的有效性和可靠性。
因此，本文将从安装要求方面对消防管道伸缩器进行详细介绍。
一、安装位置消防管道伸缩器应安装在消防管道的弯头、T形管、十字管、变径管、变向管等管道转弯处或变径处。
同时，消防管道伸缩器应安装在管道的最高点或最低点处，以便于消防水流畅通。
二、安装高度消防管道伸缩器的安装高度应根据消防规范进行确定，一般要求安装高度不应低于地面高度的2.5米。
同时，应根据伸缩器的使用情况和安装环境进行具体调整。
三、安装方法1.固定支架消防管道伸缩器安装时，应使用固定支架进行固定。
支架的选择应根据伸缩器的型号和尺寸进行匹配，支架的材质应选用不易腐蚀、耐高温、耐压的材料，如碳钢、不锈钢等。
2.安装孔洞安装孔洞应根据伸缩器的尺寸进行选择，孔洞的直径应比伸缩器的直径略大，以便于伸缩器的安装和调整。
同时，孔洞的位置应与伸缩器的安装位置相对应。
3.安装螺栓安装螺栓应选用高强度、耐腐蚀、耐高温的螺栓，如8.8级或以上的螺栓。
螺栓的紧固力应适当，不能过紧或过松。
四、安装注意事项1.伸缩器的安装应避免在管道内部存在大量的垃圾、异物和积水等，以免影响伸缩器的使用效果。
2.伸缩器的安装应避免与其他管道、设备和构件冲突，以免影响伸缩器的使用效果。
3.伸缩器的安装应避免在高温、潮湿、腐蚀和易燃易爆场所进行，以免影响伸缩器的使用寿命和安全性。
4.伸缩器的安装应遵循相关的消防规范和标准，以确保伸缩器的使用效果和安全性。
五、安装验收消防管道伸缩器安装完成后，应进行验收，主要内容包括：1.伸缩器的型号、尺寸是否符合设计要求；2.伸缩器的材质、焊接质量是否符合要求；3.伸缩器的安装位置、高度是否符合规范要求；4.伸缩器的固定支架、孔洞、螺栓是否符合要求；5.伸缩器的使用效果是否良好。
六、安装维护消防管道伸缩器安装后，应定期进行维护，主要包括：1.清理伸缩器内部的垃圾、异物和积水等；2.检查伸缩器的固定支架、孔洞、螺栓是否有松动或腐蚀现象；3.检查伸缩器的密封性能是否良好；4.检查伸缩器的使用效果是否良好。
手动液压伸缩器操作规程
手动液压伸缩器操作规程一、用途和结构特点1．用途手动液压伸缩器主要用于安装在计量系统或需要进行长度调整的管路中，补偿系统或管路中因更换流量计或管道组合件等产生的长度变化，满足系统管路的正常运行。
手动液压伸缩器也适用于介质较脏需要经常清洗的工况管道。
2、结构特点及示意图手动液压伸缩器两端与管道中采用法兰连接，该伸缩器使管道的装拆、调整非常方便，其最大伸缩距离为100mm+20mm，也可根据用户伸缩长度的需求进行特殊设计、订货。
详细结构见下面示意图：图一：手动液压伸缩器结构示意图件1—伸缩器内筒；件2—调整丝杆；件3—螺母；件4—防尘圈；件5—伸缩器外筒；件6—组合密封；件7—油缸；件8—不锈钢输油管；件9—手动液压站；图二：手动液压伸缩器液压站实物图三、操作说明：1. 手动液压伸缩器按第二项的技术要求安装、试验合格，并确定与手动液压伸缩器外筒端法兰（图一左端）完全固定不会移动，伸缩器内筒端（图一右端）连接的管道具有一定距离的移动位置，可进行伸出、缩进测试：a）松开4 只（件2）调节丝杆的螺母（件3），每根调整丝杆的4 个螺母按要求进行调整：第1、4 个向外反向松开、第2、3 个向内反向松开，使每个螺母与对应的法兰面有一定间隔距离（应大于需要伸缩的长度）。
b）把红色圆球手柄向前轻推到位，用加力杆套入手动液压泵操作杆，上、下压动加力杆，伸缩器内筒匀速向前伸出。
把红色圆球手柄向后轻拉到反向位置，用加力杆套入手动液压泵操作杆，上、下压动加力杆，伸缩器内筒匀速向后缩进。
c）手动液压伸缩器内筒法兰面到达指定的长度位置后，将红色圆球手柄轻推到中间空档位置，这时手动泵如果继续上、下压动加力杆，液压站也不再向油缸输出压力。
把每根调整丝杆的4 个螺母、对称用力锁紧，保证手动液压伸缩器的内筒和外筒在受压工作状态下不产生位移。
整个管路系统可以进行工作。
d）在液压站通过手动泵向油缸输送压力，应注意压力表的压力变化情况，正常情况下，压力表最大工作表压不应超过16MPa，如最大工作表压超过16MPa，必须及时停止操作，检查手动液压伸缩器内筒有无阻涉、卡阻现象、伸缩长度是否到位等，直至找到产生压力超高的原因，否则不得继续使用。
下水管伸缩节的安装方法
下水管伸缩节的安装方法下水管伸缩节是用来连接管子，承受许多力量以及压力，所以需要正确的安装方法来确保它们能够正常工作并长时间使用。
下面将分步骤阐述下水管伸缩节的安装方法。
步骤一：准备工作在准备安装下水管伸缩节时，需要预先做好准备工作。
首先，确保相关工具和材料准备齐全，如扳手、螺栓和垫圈等。
然后对工作区域进行清洁，防止灰尘和垃圾进入下水道管道中。
步骤二：调整伸缩节长度根据管道尺寸，调整伸缩节长度，把伸缩节的长度调整为适合管道长度的尺寸，尤其是当需要连接两个管道时，需要确保长度准确。
如若不准确，就会出现连接不紧密的情况，影响下水管的正常运行。
步骤三：连接伸缩节将下水管伸缩节连接到管道两端。
首先，在一端上安装垫圈，将伸缩节安装在管道之中，然后再次用垫圈和螺栓将下水管伸缩节与管道安装在一起。
对于两管口尺寸不同的管道，需要使用连接器件增加管道尺寸，连接伸缩节与管道的长度应严密相连，才能有效防止漏水。
步骤四：检查工作连接完成后，需要检查下水管伸缩节是否紧密安装。
可以拧孔爵的螺丝稍稍调整下水管的长度，若短则松，必须拆开前重新调节伸缩节的长度并进行安装，确保紧密无水渗漏。
完成后，可以用水进行简单的检查，确认下水管伸缩节已经安装为漏水状态。
总结正确的安装下水管伸缩节是保障管道正常运行的必要步骤。
通过调整伸缩节长度、连接伸缩节、检查工作等步骤来保证下水管伸缩节的正确安装和紧密连接。
任何时候都要在安装前进行仔细检查，确保所有的工具和材料就位并确保使用正确的安装方法。
下水管伸缩节在使用时需要定期检查，并做好维护，在使用寿命结束之前搞好更换。
双法兰限位伸缩接头安装说明
双法兰限位伸缩接头安装说明
双法兰限位伸缩接头是一种用于管道连接的装置，能够允许管道在不同
方向上的线性位移和角度偏移，以适应管道在使用过程中的伸缩变形和振动。
下面是双法兰限位伸缩接头的安装说明：
1. 准备工作：在安装双法兰限位伸缩接头之前，确保管道的两个连接点
之间的距离和角度偏移满足接头的安装要求。
2. 清洁工作：将管道连接口的表面清洁干净，确保其没有杂质和污垢，
以保证接头的密封性能。
3. 安装螺栓：将双法兰限位伸缩接头的两端分别与管道的连接点对齐，
将螺栓插入接头的法兰孔中，并用合适的扳手将其拧紧，确保接头与管道之
间的连接牢固可靠。
4. 调整角度偏移：根据管道的实际情况，调整双法兰限位伸缩接头的角
度偏移，使其能够适应管道的变形或振动。
5. 检查密封性：安装完成后，用手触摸接头与管道连接处，检查是否有
松动或漏油现象。
如果发现问题，应该立即进行修复或调整。
6. 定期维护：为了确保双法兰限位伸缩接头的正常使用寿命，应定期对
接头进行维护保养，包括清洁和润滑部件，检查是否有损坏或磨损现象。
请根据以上安装说明，正确安装双法兰限位伸缩接头，以确保管道连接
的稳定性和安全性。
钢制伸缩器安装注意事项
对于伸缩器是用在管道系统可以向各个方向进行位移吸收，可以进行有效伸缩变形来吸收导管、管线等来产生尺寸变化的一种补偿元件，特别是对于钢制伸缩器其应用十分广泛，而且恰当地安装对于伸缩器的使用有着直接的关系。
在安装钢制伸缩器前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。
法兰连接采用GB4216.3－4126.5标准。
如选用其它规格可另行生产。
对于伸缩器在安装时应该注意如下事项：1、伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。
水压试验用水清洗液的96氯离子含量不超过25PPM。
由于伸缩器具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程，为了能保证施工的安全以及伸缩器的使用寿命，需要正确地进行安装。
伸缩节的安装方案
伸缩节的安装方案
伸缩节不按顺序安装，由于伸缩节可调节，且蝶阀、止回阀已定位装好，故只需把伸缩节与短管在另处装好后吊入，与蝶阀（止回阀）的连接即可安装，具体操作步骤如下：
1、清除伸缩节和短管内的杂物，法兰面应无碰伤。
2、测量伸缩节和短管的螺孔，应与蝶阀、止回阀出水口一致。
3、将伸缩节卧平放置（大孔朝上，便于安装），分别安装防水垫圈短管、垫圈伸缩节。
4、套入螺栓、垫圈、螺母，应以中心对角的两个螺栓均衡锁紧。
5、逐个均匀旋紧。
6、将竖直的联合体横放，不允许有撞击。
7、调节联合体开度。
8、缓缓吊入安装位置，不准碰撞。
9、放入防水垫圈后穿入螺栓，并通过两个中心对角螺栓慢慢收紧，其他螺栓均以对角的两个螺栓逐渐锁紧，直至全部锁紧，最后逐一检查。
球墨铸铁伸缩器安装方法
球墨铸铁伸缩器安装方法
球墨铸铁伸缩器安装方法
球墨铸铁伸缩器是一种用于管道连接的装置，可用于调节管道长度、吸收管道变形和振动等。
安装球墨铸铁伸缩器需要注意以下几点：
1. 检查球墨铸铁伸缩器的尺寸、型号和材质是否符合要求，查看
伸缩器的各个部分是否完好无损。
2. 在安装前需要查看伸缩器的使用范围和使用条件，以便选择适
合的型号和安装位置。
3. 在管道安装前需要清洗干净，以免污物对伸缩器产生影响。
同
时需要切割管道，将伸缩器与管道相连接。
4. 安装时应注意伸缩器的长度和位置，确保伸缩器不会受到过大
的压力和拉力，使其能够正常工作。
5. 在安装过程中，球墨铸铁伸缩器需要使用弹性密封环，其作用
是保证管道口的严密性，并防止泄漏。
6. 确认球墨铸铁伸缩器已经按照要求安装完成后，需要对其进行
检查，观察伸缩器是否正常工作，有无泄漏和松动现象等。
总之，安装球墨铸铁伸缩器是一个复杂的操作，需要在安装前认
真准备，并遵循正确的安装程序。
只有这样才能保障伸缩器的正常工作，减少管道维护和修复的成本，使其用于管道连接更加安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伸缩器的使用方法
什么是伸缩器，在这里就不说了，对于伸缩器的使用方法，大家了解多少呢？
伸缩器的使用方法是将伸缩器的法兰一端与管道上的法兰或阀门管件法兰相连，另一端将管子插入承口内，插入长度应略小于本产品的总长度，可在管子插入端预先划上准备插入长度标线以便准确把握。
安装前应先检查调节螺栓是否处于最松驰壮态以及承口内的橡胶密封圈应处于不受挤压状态。
插入管子时，可事先在管子上涂抹肥皂水，以减少摩擦，方便插入。
管子插入后，应逐渐循环拧紧调节螺栓，以便承口内的橡胶密封圈与管子紧密结合。
伸缩器在管道端部使用（即管线末梢端使用），应考虑设置端部支墩，以抵消管道内介质产生的推力。
伸缩器主要是使用波纹补偿器的弹性元件进行有效伸缩变形来吸收导管、管线等来产生尺寸变化的一种补偿元件。
我厂生产的伸缩器可主要运用在管道系统的机械位移、加热位移来吸收震动、减小噪音的，它可以向各个方向进行位移吸收。
这里简要说明下，对于内套筒的伸缩器我们应该注意内套筒子的方向和介质流动的方向是否一致，然后就是铰链型伸缩器的铰链转动与位移转动的平面是否也一致，另外我们禁止使用变形的伸缩器来调整管道的安装情况，这样会影响伸缩器的正常使用寿命，也会增加管道的负担。
伸缩器的简介
友联公司是专业研制、开发和生产伸缩器,伸缩节,伸缩接头,传力接头,橡胶软接头、橡胶软连接、直埋补偿器、橡胶伸缩器、套管伸缩器等系列的专业企业。
今天我们就常用的伸缩器给大家做个简要的介绍。
伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。
伸缩器按材质分为：钢制伸缩器、橡胶伸缩器、不锈钢伸缩器。
伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。
主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。
公司研发的一系列伸缩器等产品质量过硬，通过国家质量体系认证，得到大批客户的拥护，多年来，我们悉心经营，质量不敢有一刻松懈，我们一心一意为客户着想，让您绝对放心。
伸缩器的主要作用
伸缩器的使用，大家都有所了解了，那么对于伸缩器究竟起什么样的作用，大家又知道吗？
伸缩器的主要作用是保障管道的安全运行，具体表现在以下几方面：
1、补偿吸收管道轴向、横向、角向热变形。
2、吸收设备振动，减少设备振动对管道的影响。
3、吸收地震、地陷对管道的变形量。
4、在一定角度范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能极大的方便阀门管道的安装与拆卸在管道允许伸缩量中可以自由伸缩，一旦越过其最大伸缩量就起到限位，确保管道的安全运行。
看来伸缩器的作用是不容忽视的，它所起到的作用可是相当大的。
我们在运用过程当中，要认真对待每个安装的细节，确保设备安全运行，每一个小部件对于整个工程的作用都是很大的。
管式伸缩节的结构特点
什么是管式伸缩节呢？所谓管式伸缩节也称注填式套筒补偿器，与套筒补偿器结构相似，对于应用在低温水网的注填式套筒补偿器，只要对内套高光洁度滑动表面加以保护，
就可用于地下埋设，正常运行情况下（排除地震、地陷等因素影响）能与管道同寿命，勿需维护。
结构特点：
（1）通过内套沿管道轴线方向中相对的滑移运动，吸收管道的热态伸长的冷热缩短，来释放管道的热应力。
（2）特种密封剂通过止回注料咀注入，使内处套之间在平衡的密封压力下实现滑动密封。
（3）依靠导向轴承承受管道的侧向力，实现内、处套相对运动的高同轴度，防止擦伤电镀内套，使管道运行状态下的密封更可靠、耐久。
（4）注填式套筒补偿器内套伸入外套端部采取牢固的防脱出设计，使产品更具安全性。
