物理在纳米材料测试表征中的应用讲解

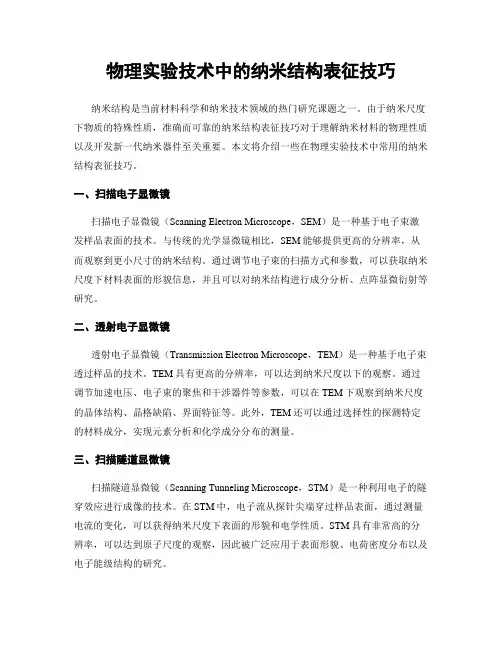

物理实验技术中的纳米结构表征技巧
物理实验技术中的纳米结构表征技巧纳米结构是当前材料科学和纳米技术领域的热门研究课题之一。
由于纳米尺度下物质的特殊性质，准确而可靠的纳米结构表征技巧对于理解纳米材料的物理性质以及开发新一代纳米器件至关重要。
本文将介绍一些在物理实验技术中常用的纳米结构表征技巧。
一、扫描电子显微镜扫描电子显微镜（Scanning Electron Microscope，SEM）是一种基于电子束激发样品表面的技术。
与传统的光学显微镜相比，SEM能够提供更高的分辨率，从而观察到更小尺寸的纳米结构。
通过调节电子束的扫描方式和参数，可以获取纳米尺度下材料表面的形貌信息，并且可以对纳米结构进行成分分析、点阵显微衍射等研究。
二、透射电子显微镜透射电子显微镜（Transmission Electron Microscope，TEM）是一种基于电子束透过样品的技术。
TEM具有更高的分辨率，可以达到纳米尺度以下的观察。
通过调节加速电压、电子束的聚焦和干涉器件等参数，可以在TEM下观察到纳米尺度的晶体结构、晶格缺陷、界面特征等。
此外，TEM还可以通过选择性的探测特定的材料成分，实现元素分析和化学成分分布的测量。
三、扫描隧道显微镜扫描隧道显微镜（Scanning Tunneling Microscope，STM）是一种利用电子的隧穿效应进行成像的技术。
在STM中，电子流从探针尖端穿过样品表面，通过测量电流的变化，可以获得纳米尺度下表面的形貌和电学性质。
STM具有非常高的分辨率，可以达到原子尺度的观察，因此被广泛应用于表面形貌、电荷密度分布以及电子能级结构的研究。
四、原子力显微镜原子力显微镜（Atomic Force Microscope，AFM）是一种通过感知样品表面与探针之间作用力的变化来成像的技术。
AFM的探针尖端附着有微弹性的探针，通过探针与样品之间的相互作用力，可以在纳米尺度下获取样品表面的高度信息。
AFM不仅可以观察表面形貌，还可以进行力谱、磁性测量、电导率测量等各种表征。
物理实验技术中的纳米科学测量方法与技巧
物理实验技术中的纳米科学测量方法与技巧随着纳米科学的快速发展，人们对于纳米尺度下物质特性的研究需求不断增加。
纳米材料在各个领域都有着广泛的应用，例如磁性材料、光电材料以及生物医学领域等。
然而，由于纳米材料的特殊性质和尺寸效应，传统的物理实验技术已经无法满足对纳米尺度下精确测量的要求。
因此，研究人员迫切需要发展出一些适用于纳米科学的测量方法与技巧。
首先，对于纳米尺度的结构表征，扫描探针显微镜技术是一种常用的工具。
其中，原子力显微镜（AFM）和扫描电子显微镜（SEM）是两种主流的纳米尺度测量方法。
AFM通过探测器探测样品表面的微小力变化来测量样品的表面形貌，具有高分辨率、高灵敏度和无需特殊处理样品的优点。
而SEM则通过电子束扫描样品表面并测量散射电子的能量和角度分布来获取表面形貌信息。
这两种技术的结合可以提供更为全面的纳米尺度下材料表面形貌的测量结果。
其次，对于纳米颗粒的尺寸测量，动态光散射技术是一种常用的方法。
该技术基于光在颗粒表面散射的原理，通过测量散射光的强度和角度分布来获得颗粒的尺寸信息。
此外，透射电子显微镜（TEM）也是一种常用的纳米尺度下颗粒尺寸测量方法。
TEM利用电子束的穿透性质，通过测量经过样品的电子的衍射或吸收情况，可以得到纳米颗粒的形状和尺寸信息。
这些测量方法对于研究纳米颗粒的生长机制、分布规律以及应用性能具有重要意义。
此外，对于纳米材料的物理性质测量，磁性测量和电学测量技术应用广泛。
例如，超导量子干涉仪（SQUID）是一种常用的磁性测量技术，可以测量纳米尺度下材料的磁性性质，如磁化曲线和磁滞回线。
电学测量技术则包括电阻测量、电容测量和电导测量等。
这些技术可以用来研究纳米材料的电子输运性质、能带结构以及载流子的动力学行为。
除了上述主要的纳米科学测量方法与技巧，还有一些其他辅助手段可以提高测量的精确性和可靠性。
例如，温度控制和湿度控制能够减小环境因素对测量结果的影响。
同时，细致的样品制备和处理也是获得准确测量结果的关键。

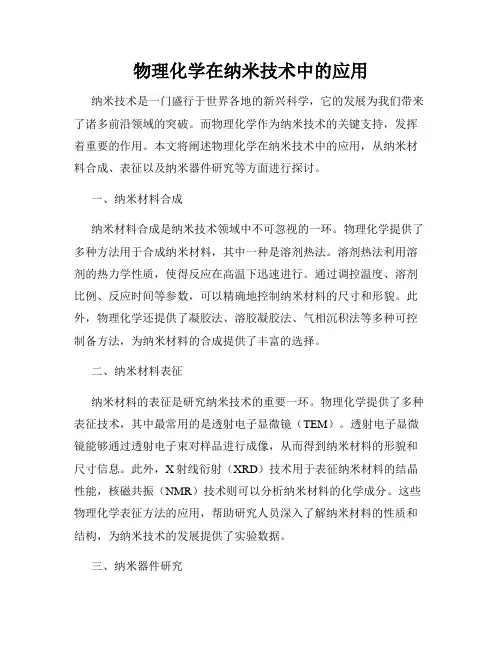

物理化学在纳米技术中的应用
物理化学在纳米技术中的应用纳米技术是一门盛行于世界各地的新兴科学，它的发展为我们带来了诸多前沿领域的突破。
而物理化学作为纳米技术的关键支持，发挥着重要的作用。
本文将阐述物理化学在纳米技术中的应用，从纳米材料合成、表征以及纳米器件研究等方面进行探讨。
一、纳米材料合成纳米材料合成是纳米技术领域中不可忽视的一环。
物理化学提供了多种方法用于合成纳米材料，其中一种是溶剂热法。
溶剂热法利用溶剂的热力学性质，使得反应在高温下迅速进行。
通过调控温度、溶剂比例、反应时间等参数，可以精确地控制纳米材料的尺寸和形貌。
此外，物理化学还提供了凝胶法、溶胶凝胶法、气相沉积法等多种可控制备方法，为纳米材料的合成提供了丰富的选择。
二、纳米材料表征纳米材料的表征是研究纳米技术的重要一环。
物理化学提供了多种表征技术，其中最常用的是透射电子显微镜（TEM）。
透射电子显微镜能够通过透射电子束对样品进行成像，从而得到纳米材料的形貌和尺寸信息。
此外，X射线衍射（XRD）技术用于表征纳米材料的结晶性能，核磁共振（NMR）技术则可以分析纳米材料的化学成分。
这些物理化学表征方法的应用，帮助研究人员深入了解纳米材料的性质和结构，为纳米技术的发展提供了实验数据。
三、纳米器件研究纳米器件是纳米技术最为直接的应用之一，它包括了纳米电子器件、纳米生物传感器等。
物理化学提供了多种研究纳米器件性能的方法。
其中一种是扫描电子显微镜（SEM）技术，该技术可以对纳米器件的表面形貌和结构进行观察。
此外，物理化学还提供了电子输运性质测试方法，如场效应晶体管（FET）技术和纳米电流计（Nanocurrent）技术，用于测试纳米器件的电学性能。
通过这些物理化学研究方法，研究人员能够深入了解纳米器件的特性，为其性能的优化和应用提供参考。
总结起来，物理化学在纳米技术中的应用涵盖了纳米材料的合成、表征以及纳米器件研究等多个方面。
物理化学提供了众多可控制备方法和表征手段，为纳米技术的研究和应用提供了良好的支持。
物理实验技术中的纳米结构表征方法详解
物理实验技术中的纳米结构表征方法详解引言纳米材料的研究和应用在当今科学技术领域中占据着重要地位。
为了深入了解纳米结构的性质和特性，科研人员需要使用多种物理实验技术进行准确的表征。
本文将详细介绍一些常用的纳米结构表征方法。
一、扫描电子显微镜（SEM）扫描电子显微镜是一种非常常用的表征纳米结构的技术。
它可以通过扫描表面并测量电子的反射来获取样品表面形貌信息。
与传统光学显微镜相比，SEM具有更高的分辨率和更强的深度信息。
通过SEM观察纳米结构后，科研人员可以得到结构形貌和大小分布等重要参数。
二、原子力显微镜（AFM）原子力显微镜是一种基于原子力相互作用的表征技术。
它可以通过探针与样品之间的相互作用力来重建样品的表面拓扑结构。
相比SEM，AFM具有更高的分辨率和更直接的表征方式。
通过AFM观察，科研人员可以获得纳米结构的表面形貌、纳米尺度的力学性质以及局部电导率等重要信息。
三、透射电子显微镜（TEM）透射电子显微镜是一种利用电子束通过样品而获取样品内部结构信息的技术。
TEM具有非常高的分辨率，可达到纳米甚至亚纳米的级别。
通过TEM的观察，科研人员可以获得纳米结构的晶格结构、排列方式和成分分布等信息。
此外，TEM还可以用来观察纳米颗粒的生长过程和纳米材料的界面结构等。
四、X射线衍射（XRD）X射线衍射是一种利用光和物质之间的相互作用获取物质结构信息的技术。
通过照射样品并测量散射光的强度和角度，科研人员可以得到样品的晶体结构、晶格常数和晶体取向等信息。
在纳米结构的研究中，XRD技术常用于观察纳米薄膜的结晶度、纳米粒子的尺寸和晶相变化等。
五、拉曼光谱拉曼光谱是一种使用激光照射样品并测量散射光频率和强度的技术。
与XRD 不同，拉曼光谱技术更注重对物质分子振动信息的研究。
在纳米结构表征中，拉曼光谱可以提供纳米晶体的结构性信息、界面效应的改变以及纳米材料的表面等离子共振等信息。
结语纳米结构表征是研究和应用纳米材料的基础工作之一。
物理实验技术中的纳米材料制备与表征方法
物理实验技术中的纳米材料制备与表征方法纳米材料，作为当今科技领域的热门研究方向之一，具有独特的物理、化学和生物学特性，广泛应用于材料科学、能源领域、生物医学以及纳米电子等领域。
而在纳米材料的研究中，制备与表征方法则是关键的环节之一。
一、纳米材料制备方法1. 气相沉积法：气相沉积法是制备纳米材料中最常用的方法之一。
通过热蒸发、热分解、化学反应等手段，在高温高压下使原料气体发生气相反应，从而得到所需的纳米材料。
例如，热蒸发法可以用于制备纳米金属颗粒，而化学气相沉积法则适用于制备碳纳米管等。
2. 溶剂热法：溶剂热法是常用的制备纳米材料的方法之一。
该方法使用有机溶剂作为反应介质，通过溶解、加热、反应等步骤来实现纳米材料的制备。
例如，溶剂热法可以用于制备金属氧化物纳米颗粒、纳米线等。
3. 溶胶凝胶法：溶胶凝胶法是一种简单且常用的纳米材料制备方法。
该方法通过将溶胶液快速凝胶，然后通过热处理使其形成纳米颗粒或均一的纳米结构。
溶胶凝胶法可用于制备纳米氧化物、纳米薄膜等。
二、纳米材料表征方法1. 扫描电子显微镜(SEM)：SEM是一种常用的表征纳米材料形貌的方法。
通过扫描电子束在样品表面的反射或透射，可以获得高分辨率的表面形貌图像。
同时，SEM还可以进行化学成分分析，以及获取纳米颗粒的尺寸、形貌等信息。
2. 透射电子显微镜(TEM)：TEM是一种高分辨率成像技术，常用于研究纳米材料的晶体结构和晶格缺陷等性质。
通过透射电子束与样品的相互作用，可以获得纳米材料的高分辨率成像图像，以及晶格的衍射图样。
3. 原子力显微镜(AFM)：AFM是一种能够在原子尺度下进行表征的技术。
通过扫描探针在样品表面的相互作用力，可以获取纳米材料的表面形貌和力学性质等信息。
AFM广泛用于研究纳米颗粒、纳米膜、纳米生物材料等。
4. X射线衍射(XRD)：XRD是一种分析材料晶体结构和晶体缺陷的方法。
通过射入样品的X射线，利用样品晶体的衍射现象，可以获得材料的晶体结构信息、晶粒大小、晶格常数等。

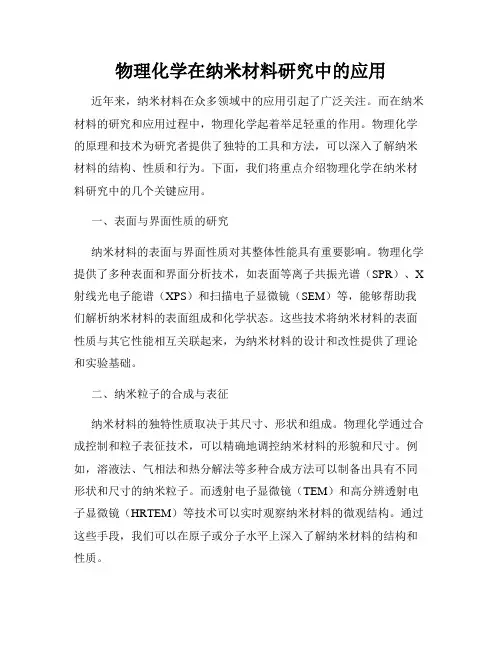

物理化学在纳米材料研究中的应用
物理化学在纳米材料研究中的应用近年来，纳米材料在众多领域中的应用引起了广泛关注。
而在纳米材料的研究和应用过程中，物理化学起着举足轻重的作用。
物理化学的原理和技术为研究者提供了独特的工具和方法，可以深入了解纳米材料的结构、性质和行为。
下面，我们将重点介绍物理化学在纳米材料研究中的几个关键应用。
一、表面与界面性质的研究纳米材料的表面与界面性质对其整体性能具有重要影响。
物理化学提供了多种表面和界面分析技术，如表面等离子共振光谱（SPR）、X 射线光电子能谱（XPS）和扫描电子显微镜（SEM）等，能够帮助我们解析纳米材料的表面组成和化学状态。
这些技术将纳米材料的表面性质与其它性能相互关联起来，为纳米材料的设计和改性提供了理论和实验基础。
二、纳米粒子的合成与表征纳米材料的独特性质取决于其尺寸、形状和组成。
物理化学通过合成控制和粒子表征技术，可以精确地调控纳米材料的形貌和尺寸。
例如，溶液法、气相法和热分解法等多种合成方法可以制备出具有不同形状和尺寸的纳米粒子。
而透射电子显微镜（TEM）和高分辨透射电子显微镜（HRTEM）等技术可以实时观察纳米材料的微观结构。
通过这些手段，我们可以在原子或分子水平上深入了解纳米材料的结构和性质。
三、纳米材料的光电性质研究纳米材料具有独特的光电性质，如量子尺寸效应、表面增强拉曼散射（SERS）效应和光学限域效应等。
这些性质在太阳能电池、光电催化和生物传感等领域中有着重要的应用。
物理化学通过光谱学技术如紫外-可见吸收光谱（UV-Vis）、荧光光谱和拉曼光谱等，可以探究纳米材料的能带结构、电子结构和能量转移过程，为光电材料的设计和改进提供依据。
四、纳米材料的热学性质研究纳米材料具有高比表面积和尺寸效应等特点，在热学性质方面表现出与宏观材料截然不同的行为。
物理化学通过热分析技术如差示扫描量热法（DSC）和热重分析法（TGA），可以测定纳米材料的热容、热导率和热稳定性等重要参数。
这些参数对纳米材料的热传导、催化和能量储存等应用起着至关重要的作用。
纳米材料的制备与表征方法详解
纳米材料的制备与表征方法详解纳米材料是指具有至少一维尺寸在1-100纳米范围内的材料。
由于其特殊的尺寸效应和表面效应，纳米材料具有许多独特的物理、化学和生物性质，广泛应用于能源、电子、生物医学等领域。
本文将详细介绍纳米材料的制备与表征方法，以帮助读者更好地了解和应用这些材料。
一、纳米材料的制备方法1. 物理法物理法是指利用物理原理和方法制备纳米材料。
常见的物理法包括磁控溅射、蒸发凝聚、惰性气氛法等。
磁控溅射是将靶材置于真空室中，然后通过气体离子轰击靶材表面，使靶材原子冲击脱离并堆积在基底上，从而获得纳米薄膜。
蒸发凝聚是将材料加热到显著高于其熔点的温度，使其蒸发并在冷凝器上再凝结为纳米颗粒。
惰性气氛法是在惰性气氛中利用高温反应或氧化物还原反应生成纳米材料。
2. 化学法化学法是指利用化学反应和溶液合成方法制备纳米材料，常见的化学法包括溶胶-凝胶法、聚合物溶胶法等。
溶胶-凝胶法是将溶胶（纳米颗粒的前体）悬浮在溶液中，通过控制温度、浓度和pH值等条件使其凝胶形成纳米材料。
聚合物溶胶法是将聚合物与金属盐或金属前体形成配合物，然后通过控制溶液组成和pH值等条件制备纳米材料。
3. 生物法生物法是指利用生物体、生物分子和生物反应合成纳米材料。
常见的生物法有生物还原法、生物矿化法等。
生物还原法是利用微生物、酶或植物等生物体将金属离子还原为金属纳米材料。
生物矿化法是利用生物体或生物分子作为催化剂，在无机物晶体表面上沉积金属纳米颗粒。
二、纳米材料的表征方法1. 透射电子显微镜（TEM）透射电子显微镜是用来观察纳米材料形貌和晶体结构的重要工具。
它通过透射电子束穿透样品，产生透射电镜像，并从中获得样品纳米颗粒的尺寸、形状和分布情况以及晶体结构信息。
2. 扫描电子显微镜（SEM）扫描电子显微镜可用于观察纳米材料的表面形貌和拓扑结构。
它通过聚焦电子束扫描样品表面，形成二次电子、反射电子和荧光X射线等信号，并通过探测二次电子图像来获得样品的表面形貌和微观结构。
物理实验中的纳米材料制备与表征方法
物理实验中的纳米材料制备与表征方法随着科技的迅猛发展，纳米科学和纳米技术已经成为当前各领域研究的热点。
纳米材料的特殊性质和广泛应用促使科研人员探索和开发各种制备和表征方法。
在物理实验中，纳米材料的制备和表征是重要的研究内容之一。
本文将介绍一些常见的物理实验中纳米材料制备和表征方法。
一、纳米材料的制备方法1. 溶剂热法溶剂热法是一种常见且简便的纳米材料制备方法。
这种方法适用于许多纳米材料的制备，例如纳米颗粒、纳米线和纳米薄膜等。
通过将金属盐或金属有机络合物加入溶剂中，并在一定温度下进行反应，可以得到所需的纳米材料。
2. 氧化物法氧化物法是一种常用的纳米材料制备方法，特别适用于复杂氧化物的制备。
该方法通常通过高温煅烧金属或金属盐来制备纳米材料。
在特定的氧气氛围中进行高温处理，可以使原料发生氧化反应，得到所需的纳米氧化物材料。
3. 化学气相沉积法化学气相沉积法是一种通过气相反应在基底上制备纳米薄膜的方法。
这种方法主要适用于金属、半导体和氧化物等纳米薄膜材料的制备。
通过将金属有机或金属卤化物等前体材料引入气相反应室，控制反应温度和气体流量，可以使前体材料在基底上沉积形成纳米薄膜。
二、纳米材料的表征方法1. 透射电子显微镜（TEM）透射电子显微镜是一种常用的纳米材料表征方法，能够观察到纳米材料的形貌和结构。
透射电子显微镜利用高能电子穿过样品并产生对比度，从而获得样品的高分辨率图像。
通过TEM可以得到纳米材料的晶体结构、晶胞参数、尺寸分布等信息。
2. 扫描电子显微镜（SEM）扫描电子显微镜是一种常用的表面形貌观察方法，能够观察到纳米材料的表面形貌和结构。
SEM利用高能电子束照射样品表面，并通过探测器接收样品表面反射、散射的电子信号，从而得到高分辨率的表面形貌图像。
通过SEM可以观察到纳米材料的表面形貌、孔隙结构等信息。
3. X射线衍射（XRD）X射线衍射是一种常用的纳米材料结晶性质表征方法。
X射线衍射利用入射X 射线与样品晶体产生的衍射，通过检测衍射角度和衍射强度，可以获得纳米材料的晶体结构信息。
纳米结构的表征和物理分析
纳米结构的表征和物理分析纳米材料的制备发展至今已经有了一定的成熟性，但是如何对纳米结构进行表征和物理分析却成为了当前研究中的一个重点和难点。
本文将介绍几种常见的纳米结构表征手段和物理分析方法，希望对纳米研究领域的同行们有所启示。
一、透射电镜透射电镜（Transmission Electron Microscopy, TEM）是一种常见的纳米结构表征手段，它能够直接观察样品内部的微观结构。
这种技术是通过电子学原理实现的，将一束电子束通过样品，其中由于电子的波长非常短，能够穿透纳米材料并被屏幕记录下来，这样就可以对样品的微观结构进行观察和分析。
二、扫描电子显微镜扫描电子显微镜（Scanning Electron Microscopy，SEM）具有高分辨率、宽视野、高辐射稳定性等特点，常被用于纳米材料的表面形貌、粒径大小、分布规律的表征。
在SEM中，电子束被聚焦成一个非常小的点，它会在样品表面扫描，并逆反射回来。
通过对反射电子的探测，可以获得样品表面形貌信息。
三、X射线衍射X射线衍射（X-Ray Diffraction，XRD）是一种常见的物理分析手段，它基于光学原理，通过探测样品对X射线的反射或散射来研究纳米材料的晶格结构、晶粒大小、物相组成等。
XRD仪器通常将X射线束定向照射样品，在样品的晶格周期性排布的规律下，经过反射后，能够在检测器上形成一系列强度特异的衍射峰，这些衍射峰可以反映出样品的晶体结构。
四、原子力显微镜原子力显微镜（Atomic Force Microscopy，AFM）是一种常见的纳米结构表征手段，它基于原子力的测量，可以获取材料表面的自然形貌、粗糙度、分子结构、磁性质等信息。
AFM通过在样品表面扫描一个非常尖锐的“探针”，通过测量探针表面受到的原子力变化，可以得到样品表面的形貌和微观结构。
五、拉曼光谱拉曼光谱是一种常见的物理分析手段，它通过分析样品对激光激发后的散射光，来研究纳米材料的晶体结构、结构特征、化学键特征等。
纳米材料物理实验技术的纳米材料制备与表征技巧
纳米材料物理实验技术的纳米材料制备与表征技巧纳米材料是当今科学研究中备受关注的重要领域，因为其具备优异的特性和广泛的应用潜力。
为了深入了解纳米材料的性质和行为，人们不断提出新的纳米材料制备和表征技巧。
本文将探讨一些纳米材料物理实验技术中的制备和表征技巧，旨在提供一些有关纳米材料研究的实用指导。
一、纳米材料制备技巧1. 化学气相沉积技术（CVD）化学气相沉积技术是制备纳米材料的一种常用方法。
其基本原理是，在高温下，将气体或液体的前驱物质引入反应室中，通过化学反应生成纳米材料。
其中，CVD技术利用了化学反应的选择性和速度，可以实现对纳米材料的精确控制。
2. 溶胶-凝胶技术（Sol-Gel）溶胶-凝胶技术是一种常用的纳米材料制备方法。
这种方法利用溶胶与凝胶之间的疏水性-亲水性转变来控制纳米粒子的生成和形貌。
它可以通过调节沉积温度、反应时间和添加剂等因素来精确控制纳米材料的尺寸和形状。
3. 机械合金化技术机械合金化技术是一种利用机械力对固态材料进行粉末状形变的方法。
在高能球磨过程中，球磨罐内的粉末受到多次的碰撞和撞击，从而导致原位金属元素的溶解和相互扩散，形成纳米晶体。
这种方法制备的纳米材料具有纯度高、晶粒尺寸小的特点。
二、纳米材料表征技巧1. 透射电子显微镜（TEM）透射电子显微镜是一种常用的纳米材料表征工具。
它通过透射电子束对样品进行照射，并通过电子衍射和透射图像来表征纳米材料的晶格结构和尺寸。
通过TEM技术，可以观察到纳米材料中的晶界、缺陷和界面等微观结构。
2. 扫描电子显微镜（SEM）扫描电子显微镜是一种常见的表征纳米材料形貌的技术。
它通过扫描电子束对样品表面进行照射，然后通过检测和记录样品表面的二次电子、背散射电子等信号来生成图像。
通过SEM技术，可以观察到纳米材料的形态、大小和形貌等方面的特征。
3. X射线衍射（XRD）X射线衍射是一种常用的表征纳米材料结构的技术。
它通过照射样品表面的X 射线束，然后测量和分析样品对X射线的散射模式，从而确定样品的晶体结构和晶格常数。
物理实验技术中的纳米材料测量与应用技巧
物理实验技术中的纳米材料测量与应用技巧纳米材料作为现代物理实验技术中的重要组成部分，具有独特的性质和广泛的应用潜力。
在纳米尺度下，材料的物理、化学和电子性质都会发生显著变化，因此纳米材料的测量与应用技巧相较于宏观材料具有更高的挑战性。
一、纳米材料测量技巧1. 电子显微镜技术电子显微镜是研究纳米材料最常用的工具之一。
透射电子显微镜（TEM）和扫描电子显微镜（SEM）可以提供纳米尺度下材料表面和内部的形貌、结构和成分信息。
通过电子束与材料的相互作用，可以观察到纳米颗粒的形状、大小以及晶体结构等信息，从而研究材料的纳米尺度特性。
2. 原子力显微镜技术原子力显微镜（AFM）是一种利用尖端探针与样品表面间的相互作用力来测量样品表面形貌和本征性质的技术。
AFM可以用于测量材料的纳米结构、表面粗糙度以及磁性、电荷传输等特性。
由于AFM不需要真空环境，因此对于一些非导电或生物材料的测量具有独特的优势。
3. X射线衍射技术X射线衍射是一种通过材料对入射X射线进行衍射来研究材料结构的技术。
纳米材料的结构性质对其物理性质和应用性能至关重要，因此X射线衍射技术在纳米材料的研究中起着重要作用。
通过对衍射图样的解析，可以得到材料的晶体结构、晶格参数、晶体形貌等信息。
二、纳米材料应用技巧1. 纳米电子器件纳米材料的尺寸效应和表面效应使其具有较高的载流子浓度、较大的纵横比、优异的介电性能等特点，这些特性使得纳米材料在电子器件中具有广泛应用。
利用纳米材料制备高性能的纳米场效应晶体管、纳米电极等，能够实现更小尺寸、更高速度的电子器件。
2. 纳米传感器随着纳米材料测量技术的发展，纳米传感器逐渐成为一种以纳米材料为基础的新型传感器技术。
纳米传感器通过材料的尺寸效应、表面效应和形貌效应等特性，能够对温度、湿度、光照等环境参数进行高灵敏度的检测。
纳米传感器在环境监测、医学诊断、食品安全等领域具有广阔的应用前景。
3. 纳米催化剂纳米材料在催化领域具有独特的应用潜力。
物理实验技术在纳米科学研究中的应用案例
物理实验技术在纳米科学研究中的应用案例纳米科学是研究纳米尺度下物质性质和现象的科学，而物理实验技术在纳米科学研究中扮演着重要的角色。
本文将介绍一些物理实验技术在纳米科学研究中的应用案例，展示它们在揭示纳米世界奥秘中的重要性。
一、原子力显微镜（AFM）原子力显微镜是一种基于在尖端加载的弹性力和表面和尖端之间的相互作用力的成像技术。
它通过扫描样品表面，并通过探针测量相互作用力的变化，获得高分辨率的表面形貌图像。
在纳米科学研究中，AFM被广泛应用于表面形貌分析、纳米结构物的力学性质研究以及纳米材料的制备过程的可视化等方面。
例如，研究人员利用AFM揭示了纳米材料的力学性质。
他们通过在AFM探针的尖端涂覆一层金属薄膜，然后在纳米尺度下进行力的加载实验。
通过测量不同力加载下的探针弯曲变形，可以获得纳米材料的弹性模量、硬度等参数，进而深入理解其力学性质与微观结构之间的关系。
二、透射电子显微镜（TEM）透射电子显微镜是一种基于电子束的成像技术，通过对物质样品的透射电子进行投影和解析，获得高分辨率的显微图像。
在纳米科学研究中，TEM被广泛用于观察纳米尺度下的晶体结构和材料表面的电子密度分布等。
以研究纳米材料的晶体结构为例，研究人员使用TEM技术可以将纳米材料放入显微镜中，并通过衍射图案和自动轮廓提取等分析方法，确定纳米晶体的晶格参数、晶体取向和晶界的形貌等参数。
通过对材料结构的详细解析，可以为纳米材料的制备和性能调控提供重要参考。
三、激光共聚焦显微镜（LSCM）激光共聚焦显微镜利用激光束扫描样品，并收集透射激光在样品上的反射光或荧光发射光，实现高分辨率的三维成像。
在纳米科学研究中，LSCM被广泛应用于细胞、纳米颗粒和纳米结构等的活体或半活体成像。
举一个应用案例，通过利用荧光染料和LSCM技术，研究人员可以观察活体细胞中的纳米颗粒的运动行为。
他们通过给纳米颗粒表面染上荧光分子，然后将其注入细胞中。
随后，使用LSCM对细胞进行成像，并通过图像处理和跟踪算法，可以精确地确定纳米颗粒在细胞内的位置和运动轨迹，进而探究细胞内的生物过程和纳米材料的相互作用机制。
物理学在纳米材料中的应用
物理学在纳米材料中的应用纳米材料是一种材料的形态，其特点是在纳米尺度范围内具有特殊的物理、化学和生物学性质。
物理学在纳米材料中的应用涉及到物理学的各个分支领域，包括纳米电子学、纳米光学、纳米力学等。
纳米材料的发展为各个领域的研究者提供了新的研究机会和挑战，并带来了一系列了解和改进纳米尺度现象的工具和方法。
一、纳米材料中的电子学应用纳米材料的尺寸和结构对其电子性质具有重要影响，因此纳米电子学的研究成为纳米材料中的重要部分。
例如，纳米晶体管作为一种在电子行业中被广泛使用的器件，其尺寸在纳米量级，其电子输运性质受到限制和调控。
此外，纳米材料中的量子效应也在纳米电子学中发挥重要作用。
通过利用纳米材料的特殊量子效应，科学家研究和设计了一系列的量子器件，如量子点晶体管和量子阱结构。
二、纳米材料中的光学应用光学是纳米材料中另一个重要的物理学应用领域。
纳米材料具有特殊的光学性质，如表面等离子体共振效应、量子限域效应等，这些性质可以被应用于纳米光子学中。
纳米光子学研究包括纳米材料的光子发射、光传输和光控制等方面。
例如，纳米结构的传感器可以通过测量材料对特定光的响应来检测物质的存在和浓度。
此外，纳米材料中的表面等离子体共振效应被广泛应用于纳米光学器件的设计和制造。
三、纳米材料中的力学应用纳米力学是物理学中一个较新的研究领域，主要研究纳米材料的力学行为和力学性质。
纳米材料通常具有较高的强度和硬度，因此在纳米力学研究中，人们可以对其进行力学测试和探索其力学性能。
例如，通过纳米压痕实验可以研究纳米材料的硬度和弹性模量等力学性质。
此外，纳米材料中的力学性能还可以被应用于纳米机械器件的设计和制造。
总结起来，物理学在纳米材料中的应用是多样且广泛的。
从纳米电子学到纳米光学、纳米力学等领域，物理学的原理和方法在解释和应用纳米尺度现象和性质方面发挥着重要作用。
随着纳米材料的不断发展和应用，相信物理学在纳米材料中的应用将会进一步拓展和深化，为科学研究和实际应用带来更多的可能性和机遇。
物理实验技术在纳米科技研究中的应用案例
物理实验技术在纳米科技研究中的应用案例随着科技的快速发展，纳米科技的研究和应用也日益受到重视。
纳米科技研究旨在利用纳米尺度的物理特性，开发出能够在纳米尺度上操作的新型材料、器件和技术。
而在纳米科技研究中，物理实验技术扮演着至关重要的角色。
本文将介绍一些物理实验技术在纳米科技研究中的应用案例。
一、扫描隧道显微镜技术扫描隧道显微镜（Scanning Tunneling Microscope，简称STM）是一种利用电子隧道效应进行成像和测量的仪器。
STM可以实现对物质表面原子的高分辨率成像，具有纳米级甚至原子级的空间分辨能力。
通过STM技术，研究人员可以直接观察并研究纳米尺度下的材料表面形貌、原子排列以及局部电子性质等。
举个例子，科研人员可以利用STM技术来研究石墨烯材料的性质。
石墨烯是一种单层碳原子构成的二维材料，在纳米科技领域具有广泛的应用前景。
通过STM技术，研究人员可以观察到石墨烯材料表面的原子排列，并通过对电子隧道电流的测量，研究材料的导电性质和电子输运行为。
这对于了解石墨烯的电子性质、优化器件性能以及探索新的纳米电子器件等方面具有重要意义。
二、拉曼光谱技术拉曼光谱技术是一种通过分析物质散射光的频移，来研究物质内部结构和元素组成的非侵入性技术。
纳米科技研究中，拉曼光谱技术常被应用于纳米材料的表征和分析。
例如，科研人员可以利用拉曼光谱技术来研究金属纳米颗粒的表面增强拉曼散射效应。
金属纳米颗粒具有特殊的电子性质，由于其表面的等离子共振效应，能够引起拉曼光谱的显著增强。
通过利用拉曼光谱技术，研究人员能够获得金属纳米颗粒的详细结构信息，以及表面等离子激元耦合效应等。
这对于设计制备具有强拉曼散射特性的纳米材料和应用于传感器、生物医学领域等具有重要意义。
三、纳米力学实验技术纳米力学实验技术是一种通过在纳米尺度下对材料的力学行为进行研究的技术。
该技术通过应用纳米尺度下的力学测试装置，探测材料的强度、塑性、弹性模量以及断裂行为等物理性质。
纳米材料的性能表征及应用研究
纳米材料的性能表征及应用研究纳米材料是一种特殊的材料，其尺寸小于100纳米，具有独特的物理、化学和生物学性质。
近年来，随着纳米技术的不断发展，纳米材料的应用领域也得到了极大的拓展。
在纳米材料的研究和应用过程中，性能表征是非常重要的一步。
本文将从纳米材料的性质特点出发，介绍纳米材料常用的性能表征技术，并且探讨其在生物学、医学、电子学、能源等领域的应用。
一、纳米材料的性质特点纳米材料具有以下四个主要特点：1. 尺寸效应。
由于材料尺寸的减小，其表面积与体积比增大，带来的电子、光子和声子等物理现象会产生明显的变化。
例如，纳米材料的比表面积大、离子扩散速度快、电子散射减小等。
2. 界面效应。
纳米材料由于尺寸特别小，通常会出现高度的表面活性，在界面处表现出膜构建和高催化活性。
3. 量子效应。
在纳米尺寸下，电子、光子等粒子进入了量子状态，具有规定的量子能级。
因此，其光、电、热等物理性质表现出非常不同于宏观物质。
4. 反应和扩散效应。
纳米材料具有大的表面活性和短的扩散距离，有利于化学反应的发生和区分。
二、纳米材料的性能表征技术纳米材料的性能表征需要利用各种适合的设备和仪器对其进行分析和测试。
通常采用的技术主要包括下面几种：1. 扫描电镜技术 (SEM)SEM技术通常用于纳米材料的形貌表征。
通过扫描电子微镜可以获得高分辨率的图像，进而观察材料表面形貌和纳米颗粒的分布情况。
此外，SEM还能够提供纳米材料的晶体结构、生长方式等信息。
2. 透射电镜技术 (TEM)TEM技术主要用于纳米材料的结构表征。
透射电镜是利用电子的衍射和成像原理，对纳米材料进行探究。
这种技术能够获得纳米材料的晶体结构、粒子尺寸、晶胞参数等重要信息。
3. X射线衍射技术 (XRD)XRD技术主要用于纳米材料的结构分析。
通过对物质晶体的不同反射和衍射角度进行分析，可以获取物质的结构信息。
4. 红外吸收光谱技术 (FT-IR)FT-IR技术用于纳米材料的表征。
物理实验技术中的纳米结构表征方法全面介绍
物理实验技术中的纳米结构表征方法全面介绍引言：在纳米科学和纳米技术发展的背景下，对于纳米结构的表征方法变得日益重要。
纳米材料具有特殊的尺寸效应和表面效应，因此，准确地表征纳米结构对于深入理解其性质和应用具有关键意义。
本文将详细介绍一些主要的纳米结构表征方法，包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）、扫描隧道显微镜（STM）、原子力显微镜（AFM）以及拉曼光谱等。
一、扫描电子显微镜（SEM）扫描电子显微镜是一种常用的纳米结构表征方法。
它利用电子束与样品表面的相互作用来产生图像，具有较高的分辨率。
SEM不仅可以得到样品表面形貌的图像，还可以进行元素分析和区域化学分析。
然而，由于SEM使用的是高能电子束，容易对样品造成电子辐射的破坏。
二、透射电子显微镜（TEM）透射电子显微镜是一种与SEM相比分辨率更高的纳米结构表征方法。
TEM利用电子束穿透样品，通过收集透射电子的散射来形成图像。
与SEM不同，TEM可以提供纳米级别的分辨率，能够观察到纳米尺度下的晶格结构和微观缺陷。
但是，TEM需要制备薄样品，并且对操作环境要求较高。
三、扫描隧道显微镜（STM）扫描隧道显微镜利用电子隧穿效应来表征纳米结构。
它使用一个极细的探针在样品表面扫描，通过探针与样品之间的隧穿电流变化来得到表面形貌信息。
STM可以实现原子级别的分辨率，能够观察到纳米尺度下的原子排列和电荷分布。
但是，STM只能用于导电性样品，并且对操作环境要求较高。
四、原子力显微镜（AFM）原子力显微镜也是一种常用的纳米结构表征方法。
它利用探针与样品之间的相互作用力来获取表面拓扑信息。
AFM可以实现原子级别的分辨率，能够观察到纳米尺度下的表面形貌和力学性质。
与STM相比，AFM适用于导电性和非导电性样品，并且对操作环境要求较低。
五、拉曼光谱拉曼光谱是一种通过激光散射来表征纳米结构的方法。
它利用样品中的分子振动模式产生的光散射谱来获取信息。
拉曼光谱可以提供样品的成分分析、晶格结构分析和表面增强拉曼散射等信息。
物理实验技术对纳米材料研究的意义与作用
物理实验技术对纳米材料研究的意义与作用纳米材料是指在尺寸范围在1-100纳米之间的材料，由于其特殊的尺寸效应和界面效应，具有许多独特的性质和应用潜力。
然而，由于其极小的尺寸，纳米材料的制备、表征和应用面临着巨大的挑战。
在纳米材料研究中，物理实验技术发挥着重要的作用，对于深入理解纳米材料的性质、探索其潜在应用具有重要的意义。
首先，物理实验技术为纳米材料的制备提供了可靠的手段。
纳米材料的制备要求高度精确的控制条件，包括反应温度、压力、化学物质使用量等，这样才能得到具有所需尺寸和形貌的纳米材料。
物理实验技术如溶胶凝胶法、化学气相沉积法等，能够精确控制制备条件，保证纳米材料的尺寸和形貌的一致性。
此外，物理实验技术还可以通过控制额外的因素如添加剂、表面处理等，调控纳米材料的结构和性能，为纳米材料的实际应用提供了更多可能。
其次，物理实验技术在纳米材料的表征中发挥着重要的作用。
纳米材料的性质高度依赖于其尺寸、形貌、晶体结构等因素，因此准确地表征这些参数对于深入理解纳米材料的性质至关重要。
物理实验技术如透射电子显微镜、原子力显微镜等，能够实时观察和分析纳米材料的形貌和结构，揭示纳米材料的纳米尺度特性。
此外，物理实验技术还可以通过测量纳米材料的电、磁、光特性等来了解其电子结构和能带结构，进一步探究其物理性质和应用潜力。
再次，物理实验技术对于研究纳米材料的性质和行为有着重要的意义。
由于纳米材料的尺寸效应和界面效应，其性质与宏观材料存在着显著的差异，因此需要通过物理实验技术来深入研究。
例如，通过拉曼光谱技术可以研究纳米材料的振动模式和声子行为，揭示纳米材料的光学性质和声学性质。
利用X射线衍射和散射技术可以研究纳米材料的晶体结构和缺陷行为。
通过光电子能谱和电子能损谱等技术，可以研究纳米材料的电子结构和载流子行为。
通过这些物理实验技术的研究，可以深入理解纳米材料的特殊性质和行为机制。
最后，物理实验技术为纳米材料的应用提供了基础支持。
物理实验技术在纳米科技研究中的应用与突破
物理实验技术在纳米科技研究中的应用与突破在纳米科技的领域中，物理实验技术是一个不可或缺的工具。
随着科学技术的发展，人类对于纳米尺度材料的研究充满了好奇。
纳米材料与传统材料相比，具有独特的物理和化学性质，显示出许多令人惊叹的特性。
物理实验技术的进步为纳米科技的研究提供了新的方法和手段，促进了纳米科技的发展与突破。
首先，物理实验技术在纳米科技研究中的应用是非常广泛的。
其中之一是扫描探针显微镜技术，例如原子力显微镜（AFM）和扫描电子显微镜（SEM）。
扫描探针显微镜技术可以在纳米尺度下对材料的表面形貌、结构和性能进行研究。
通过这些技术，科学家们可以观察到材料表面的微观特征，进一步了解材料的物理性质。
其次，物理实验技术的发展也带来了纳米材料的制备与表征的突破。
纳米材料的制备是纳米科技研究中的关键环节之一。
通过物理实验技术，科学家们可以控制材料的结构和形貌，制备出具有特定性能的纳米材料。
例如，通过凝胶电泳技术可以制备出具有特定形状和大小的纳米颗粒，而通过磁控溅射技术可以制备出具有特定组分和结构的纳米薄膜。
同时，物理实验技术也为纳米材料的表征提供了更准确和细致的手段。
通过X射线衍射、透射电子显微镜等技术，科学家们可以对纳米材料的晶体结构和晶体缺陷进行表征，从而揭示其物理性质与纳米尺度下的行为规律。
此外，物理实验技术还可以用于研究纳米材料的电子结构和光学性质。
纳米材料的电子结构和光学性质对其性能具有重要影响。
通过光谱技术如紫外可见吸收光谱和拉曼光谱，科学家们可以研究纳米材料的光学性质，例如能带结构、光吸收和发射的特性等。
同时，通过电子能谱仪等技术，科学家们可以研究纳米材料中的电荷输运过程和电子态密度，从而揭示纳米材料的电子结构和输运特性。
最后，物理实验技术的应用也推动了纳米科技在能源领域的突破。
纳米材料在能源存储与转换方面显示出了巨大的潜力。
通过物理实验技术，科学家们可以研究纳米材料的能量转化与传输特性，从而开发高效的能源材料。
物理实验技术中的纳米材料与纳米尺度器件应用研究方法与应用
物理实验技术中的纳米材料与纳米尺度器件应用研究方法与应用近年来，随着科学技术的不断进步，纳米材料与纳米尺度器件在物理实验技术中的应用越来越受到研究者的关注。
纳米材料以其特殊的性能和应用前景，成为当代材料科学领域的热点之一。
本文将从纳米材料的制备方法和纳米尺度器件的应用研究方法两个方面探讨物理实验技术中的纳米材料与纳米尺度器件应用的研究方法与应用。
首先，我们来聊一聊纳米材料的制备方法。
纳米材料的制备过程通常包括物理方法、化学方法和生物方法等。
其中，最常用的物理制备方法包括机械合金、溅射、热蒸发、热还原等。
这些方法通过物理手段对物质进行加工和处理，以获得所需的纳米材料。
例如，机械合金法是一种通过高能球磨或机械合金设备对原料进行研磨、混合和反应，从而实现纳米材料的制备。
这种方法不仅制备简单，而且可以在化学成分和晶体结构上实现精确控制。
溅射法是利用离子束或电子束轰击靶材表面，使其表面的原子脱离并沉积在基底表面上。
这种方法可以制备出纳米薄膜，具有较高的成膜速度和较好的膜层质量。
其次，我们来谈谈纳米尺度器件的应用研究方法。
纳米尺度器件的应用主要涉及纳米电子学、纳米传感器、纳米光学和纳米生物学等领域。
这些领域的研究方法各有特点，但都需要依靠物理实验技术进行实验验证与应用探索。
在纳米电子学领域，研究者通常采用电子束曝光和纳米压印等方法制备纳米电子器件。
电子束曝光是利用束窗口上的电子束来曝光样品表面，从而制备出纳米尺度的电子器件。
纳米压印则是通过将纳米结构压印到基底上，实现纳米电子器件的制备。
这两种方法在纳米电子器件的制备过程中发挥着重要的作用。
在纳米传感器领域，研究者通常利用纳米材料的特殊性能来制备传感器，并通过物理实验技术对其进行测试与验证。
例如，石墨烯是一种具有优异电子传导性能的二维纳米材料，研究者可以利用石墨烯的优良电子传感性能制备电子传感器。
通过将待检测物质与石墨烯接触，在物理实验中测量其电子传输特性变化，从而实现对待检测物质的敏感检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理在纳米材料测试表征中的应用摘要：介绍了纳米材料的特性及一般的测试表征技术，主要从纳米材料的形貌分析，成分分析以及结构分析入手，介绍了扫描电子显微镜，透射电子显微镜，X 射线衍射，X射线荧光光谱分析，能谱分析等分析测试技术的工作原理及其在纳米粒子结构和性能分析上的应用和进展。
关键词：纳米材料；测试技术；表征方法Abstract：The characterization and testing of nano-materials was described. Depend on the morphology, component and structure of nano-materials, the mechanism and applications of scanning electron microscopy (SEM), transmission electron microscopy (TEM), X-ray diffraction (XRD), X-ray fluorescence spectroscopy, energy dispersive x-ray spectroscope (EDS) technology was presented. Further, the application and development of those technologies were described.Keyword: nano-materials; testing technology; characterization0. 前言分析科学是人类知识宝库中最重要、最活跃的领域之一，它不仅是研究的对象，而且又是观察和探索世界特别是微观世界的重要手段[ 1 ]。
随着纳米材料科学技术的发展，要求改进和发展新分析方法、新分析技术和新概念，提高其灵敏度、准确度和可靠性，从中提取更多信息，提高测试质量、效率和经济性[ 2 ]。
纳米科学和技术是在纳米尺度上（0. 1～100nm）研究物质（包括原子、分子）的特性及其相互作用, 并且对这些特性加以利用的多学科的高科技。
纳米科技是未来高技的基础，而适合纳米科技研究的仪器分析方法是纳米科技中必不可少的实验手段。
因此，纳米材料的分析和表征对纳米材料和纳米科技发展具有重要的意义和作用[ 3 ]。
1. 纳米材料的形貌分析1.1 形貌分析的重要性材料的形貌尤其是纳米材料的形貌是材料分析的重要组成部分，材料的很多物理化学性能是由其形貌特征所决定的。
对于纳米材料，其性能不仅与材料颗粒大小还与材料的形貌有重要关系。
因此，纳米材料的形貌分析是纳米材料的重要研究内容。
形貌分析主要内容是，分析材料的几何形貌、材料的颗粒度、颗粒的分布以及形貌微区的成分和物相结构等方面。
1.2 形貌分析的主要方法纳米材料常用的形貌分析方法主要有扫描电子显微镜(SEM )、透射电子显微镜(TEM )、扫描隧道显微镜(STM )、原子力显微镜(A FM ) 法。
扫描电镜和透射电镜形貌分析不仅可以分析纳米粉体材料，还可分析块体材料的形貌。
其提供的信息主要有材料的几何形貌，粉体的分散状态，纳米颗粒的大小、分布，特定形貌区域的元素组成和物相结构。
扫描电镜分析可以提供从数纳米到毫米范围内的形貌图像。
透射电镜具有很高的空间分辨能力，特别适合粉体材料的分析。
其特点是样品使用量少，不仅可以获得样品的形貌、颗粒大小、分布，还可以获得特定区域的元素组成及物相结构信息。
透射电镜比较适合纳米粉体样品的形貌分析，但颗粒大小应小于300 nm，否则电子束就不能穿透了。
对块体样品的分析，透射电镜一般需要对样品需要进行减薄处理。
扫描隧道显微镜主要针对一些特殊导电固体样品的形貌分析，可以达到原子量级的分辨率，仅适合具有导电性的薄膜材料的形貌分析和表面原子结构分布分析，对纳米粉体材料不能分析。
扫描原子力显微镜可以对纳米薄膜进行形貌分析，分辨率可以达到几十纳米，比扫描隧道显微镜差，但适合导体和非导体样品，不适合纳米粉体的形貌分析。
总之，这四种形貌分析方法各有特点，电镜分析具有更多优势，但扫描隧道显微镜和原子力显微镜具有进行原位形貌分析的特点。
1.3 形貌分析举例采用二次阳极氧化铝模板法制备钴纳米线的SEM和TEM表征[ 4 ]。
图1多孔氧化铝模板的微观形貌由图1看出，以0.3mol·L-1草酸为电解液制备的PAA，纳米孔孔径约为50nm，孔密度高达1010个cm-2，纳米孔排布的有序性很好且大小均匀，胞膜为六角形紧密堆积排列。
测得模板的厚度约为7. 4mm，这样具有一定厚度且纳米孔均用有序的多孔氧化铝可以作为组装纳米材料的模板使用。
( a) 模板表面未经NaOH处理( b) 模板表面经NaOH处理图2电沉积钴后多孔氧化铝模板表面的SEM照片图2 ( a)是电沉积金属钴后多孔氧化铝模板的SEM照片，可以看出，采用交流电沉积钴后，还能够看到多孔氧化铝模板的纳米孔，这是因为交流电沉积金属的量较小，在30min内还没有填满整个纳米孔。
图2 ( b)是在电沉积金属钴后，多孔氧化铝模板的表面经3 (wt) % NaOH溶液处理约10min，部分氧化铝被溶解后的表面形貌。
从图2 中可清晰地看到，金属钴已沉积在多孔氧化铝的纳米孔中，每个纳米孔中都有金属钴沉积，说明钴的填充率很高。
图3钴纳米线的TEM照片由图3可见，钴纳米线的直径约为50nm，与多孔氧化铝模板的纳米孔直径相一致，纳米线的长度约为2. 5μm，钴纳米线的长径比约为50。
这样的钴纳米线可以作为磁性纳米器件或超大规模集成电路的连线以及光导纤维使用,具有潜在的应用前景。
2. 纳米材料的成分分析2.1 成分分析方法与范围纳米材料的光、电、声、热、磁等物理性能与组成纳米材料的化学成分和结构具有密切关系。
因此，确定纳米材料的元素组成，测定纳米材料中杂质的种类和浓度，是纳米材料分析的重要内容之一。
纳米材料成分分析按照分析对象可分为微量样品分析和痕量成分分析两种类型。
微量样品分析是就取样量而言的。
痕量成分分析则是就待测成分在纳米材料中的含量而言的。
由于杂质或掺杂的成分含量很低，低到百万分之一甚至更低的浓度范围，因此，称这类分析为痕量成分分析。
纳米材料的成分分析方法按照分析的目的不同又分为体相元素成分分析、表面成分分析和微区成分分析等方法。
纳米材料的体相元素组成及其杂质成分的分析方法包括原子吸收、原子发射、ICP质谱以及X射线荧光与衍射分析方法。
其中前三种分析方法需要将样品溶解后再进行测定，因此，属于破坏性样品分析方法，而X射线荧光与衍射分析方法可以直接对固体样品进行测定，因此，称为非破坏性元素分析方法。
2.2 分析方法举例X射线荧光光谱分析方法（XFS）可以对固体样品进行直接测定，因此在纳米材料成分分析中具有较大的优势。
X射线荧光的能量或波长是特征性的，与元素有一一对应关系。
因此，只要测出荧光X射线的波长，就可以知道元素的种类，这就是荧光X射线定性分析的基础。
此外，荧光X射线的强度与相应的元素含量有一定关系。
据此，可进行元素的定量分析。
纳米材料的表面分析方法目前最常用的有X射线光电子能谱（XPS）分析方法、俄歇电子能谱（AES）分析方法、电子衍射分析方法和二次离子质谱（SIMS）分析方法等。
这些方法能够对纳米材料表面化学成分、分布状态与价态、表面或界面的吸附和扩散反应的状况等进行测定，当把能谱、电子探针技术与扫描、透射电镜技术相结合时，还可对纳米材料的微区成分进行分析，因此在纳米材料的成分分析特别是纳米薄膜的微区成分分析中有广泛的应用。
电子能谱分析方法主要包括X射线光电子能谱和俄歇电子能谱分析方法。
两种方法的共同特点是基于材料表面被激发出来的电子所具有的特征能量分布(能谱) 而对材料表面元素进行分析的方法。
两者的主要区别是所采用的激光源不同，X射线光电子能谱用X射线作为激发源, 而俄歇电子能谱则采用电子束作为激发源。
作为一种典型的表面分析方法，X射线光电子能谱法（XPS）能够提供样品表面的元素含量与形态，其信息深度约为3～5nm。
俄歇电子能谱是利用电子枪所发射的电子束逐出的俄歇电子对材料表面进行分析的方法，而且是一种灵敏度很高的分析方法，其信息深度为1. 0～3. 0nm，绝对灵敏度可达到10-3个单原子层，是一种很有用的分析方法。
透射电子显微镜和扫描电子显微镜已经广泛应用于纳米材料的形貌分析，当人们对纳米材料成像后所观察到的某一个微区的元素成分有兴趣时，可结合电子显微镜和能谱两种方法共同对某一微区的情况进行分析。
此外，微区分析还能够用于研究材料夹杂物、析出相、晶界偏析等微观现象，因此十分有用。
3. 纳米材料的结构分析3.1 纳米材料的结构特征根据纳米材料结构的不同，大体上可以把纳米材料分为四类，即：纳米结构晶体或三维纳米结构（如等轴微晶）、二维纳来米结构（如纳米薄膜）、一维纳米结构（如纳米管）以及零维原子簇或簇组装（如粒径不大于2nm的纳米粒子）。
纳米材料包括晶体、膺晶体、无定形金属、陶瓷和化合物等。
材料的性质与微观结构有密切关系。
纳米材料主要是由纳米晶粒和晶粒界面两部分组成，两者对纳米材料性能均有重要影响。
有关纳米晶粒内部的微观结构的研究表明，纳米材料的微观结构与传统的晶体结构基本一致，但是由于每个晶粒仅包含着有限的晶胞，晶格点阵必然会发生一定程度的弹性变形。
3.2 物相结构的亚微观特征人们已经了解到，不仅纳米材料的成分和形貌对其性能有重要影响，纳米材料的物相结构和晶体结构对材料的性能也有重要的影响。
因此，对纳米材料的物相结构分析也是材料分析的重要内容之一。
物相结构分析的目的是为了精确表征以下的亚微观特征：(1) 晶粒的尺寸、分布和形貌；(2) 晶界和相界面的本质；(3) 晶体的完整性和晶间缺陷；(4) 跨晶粒和跨晶界的组成和分布；(5) 微晶及晶界中杂质的剖析。
除此之外，分析的目的还在于测定纳米材料的结构特性，为解释材料结构与性能关系提供实验依据。
目前，常用的物相分析方法有X射线衍射分析、激光拉曼分析以及微区电子衍射分析等。
3.3 纳米材料结构分析新进展材料结构表征的方法相当多，适用于纳米材料结构分析的仪器也不止上面介绍的几种，而且新的表征也不断出现。
如高分辨电子显微镜已经能够以原子级的分辨率显示原子排列和化学成分，隧道扫描显微镜能够测定材料表面和近表面原子排列和电子结构，低能电子显微镜可用于显示表面缺陷结构等。
随着分析仪器和技术的不断发展，纳米材料结构研究所能够采用的试验仪器越来越多，包括高分辨透射电镜（HRTEM）、扫描探针显微镜（SPM）、扫描隧道显微镜（STM）、原子力显微镜（AFM）、场离子显微镜（FIM）、X射线衍射仪（XRD）、扩展X 射线吸收精细结构测定仪（EXAFS）、穆斯堡尔谱仪（MS）、拉曼散射仪（RS）等。
