联合循环汽轮机热力性能试验方法的研究
燃气-蒸汽联合循环热电联产机组供热特性研究
在利用Ebsilon软件开展仿真计算时，可以根据压力、流量 以及焓值参数来完成计算，然后根据水蒸气性质与其他热力学 公式来完成对温度、功率等热力参数的计算。在设计工况以及 变工况模式计算完成后，便可以利用控制器来完成对燃气流量 的控制，从而降低燃气轮机负荷，软件此时便能够几何流量变 化等数据来判断烟气参数[1]。除此之外，可以通过调整抽汽流 量的方式来实现对不同供热特性的计算。
引言 现如今，燃气、蒸汽相结合作为热电联产的一种优质选
择，在使用过程中不仅能够完成节能减排，还能优化现有的 能源结构，促进我国清洁能源的有效发展。因此，有必要对燃 气、蒸汽联合循环热电联产机组供热特性进行分析。
1 燃气-蒸汽联合循环热电联产机组供热特性综述 我国联合循环发电供热市场非常广阔，热电联供可以在发
3.1 供热抽汽特性 根据参数不同，供热抽汽特性将会发生非常明显的改变， 不同质量的抽汽做工效果各不相同，能够给机组带来非常大的 影响。在对抽汽量与热点联产机组之间的关系进行研究时，应 该保证其中两股供热抽汽流量不发生改变。一股抽汽流量变化 带动热点联产机ห้องสมุดไป่ตู้供热特性发生改变，这样能够保证计算结果 的准确性。经过计算后可以发现，在供热抽汽时，余热锅炉效 率与纯凝工况效率近乎相同。然而在高压抽汽流量经过稳定 提升以后，汽轮机的出力将会降低，这时利用联合循环将会令

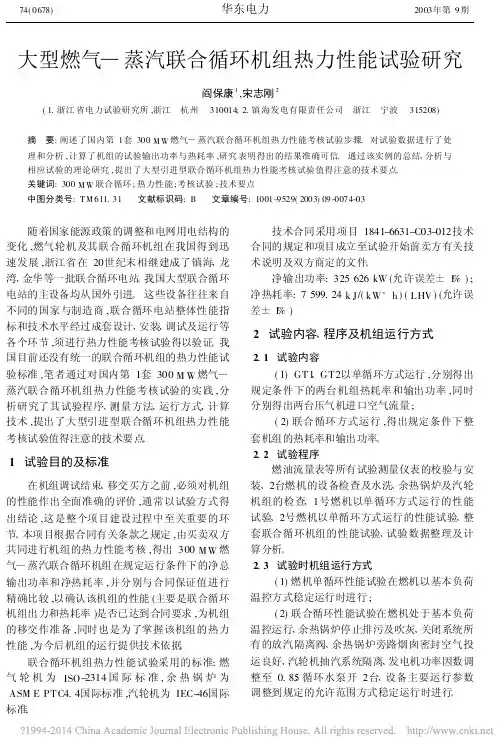

大型燃气_蒸汽联合循环机组热力性能试验研究_阎保康
大型燃气—蒸汽联合循环机组热力性能试验研究阎保康1,宋志刚2(1.浙江省电力试验研究所,浙江 杭州 310014;2.镇海发电有限责任公司 浙江 宁波 315208)摘 要:阐述了国内第1套300M W燃气—蒸汽联合循环机组热力性能考核试验步骤。
对试验数据进行了处理和分析,计算了机组的试验输出功率与热耗率,研究表明得出的结果准确可信。
通过该实例的总结、分析与相应试验的理论研究,提出了大型引进型联合循环机组热力性能考核试验值得注意的技术要点。
关键词:300M W联合循环;热力性能;考核试验;技术要点中图分类号:T M611.31 文献标识码:B 文章编号:1001-9529(2003)09-0074-03 随着国家能源政策的调整和电网用电结构的变化,燃气轮机及其联合循环机组在我国得到迅速发展,浙江省在20世纪末相继建成了镇海、龙湾、金华等一批联合循环电站。
我国大型联合循环电站的主设备均从国外引进。
这些设备往往来自不同的国家与制造商,联合循环电站整体性能指标和技术水平经过成套设计、安装、调试及运行等各个环节,须进行热力性能考核试验得以验证。
我国目前还没有统一的联合循环机组的热力性能试验标准,笔者通过对国内第1套300M W燃气—蒸汽联合循环机组热力性能考核试验的实践,分析研究了其试验程序、测量方法、运行方式、计算技术,提出了大型引进型联合循环机组热力性能考核试验值得注意的技术要点。
1 试验目的及标准在机组调试结束、移交买方之前,必须对机组的性能作出全面准确的评价,通常以试验方式得出结论,这是整个项目建设过程中至关重要的环节。
本项目根据合同有关条款之规定,由买卖双方共同进行机组的热力性能考核,得出300MW燃气—蒸汽联合循环机组在规定运行条件下的净总输出功率和净热耗率,并分别与合同保证值进行精确比较,以确认该机组的性能(主要是联合循环机组出力和热耗率)是否已达到合同要求,为机组的移交作准备,同时也是为了掌握该机组的热力性能,为今后机组的运行提供技术依据。
联合循环电厂汽轮机供热运行的若干问题窥探
联合循环电厂汽轮机供热运行的若干问题窥探联合循环电厂是一种将燃气轮机与蒸汽轮机相结合的发电方式，具有高效、低排放的特点。
在联合循环电厂中，汽轮机供热运行是其中一个重要的环节，也是需要专门注意和管理的。
本文将就联合循环电厂汽轮机供热运行中的若干问题进行探讨和分析。
1、汽轮机供热运行的原理在联合循环电厂中，汽轮机供热运行主要是利用汽轮机的废热来加热锅炉供暖系统。
当汽轮机在发电运行时会产生大量的废热，这些废热通过余热锅炉进行回收利用，加热锅炉中的水蒸汽，从而为供暖系统提供热能。
这样既提高了发电效率，也能够充分利用能源资源。
2、汽轮机供热运行的关键问题2.1 废热回收效率废热回收效率是汽轮机供热运行中最关键的问题之一。
提高废热回收效率能够有效地提高能源利用率，降低能源消耗成本。
如何设计和运行余热锅炉、优化余热回收系统是非常重要的。
2.2 供热系统稳定性汽轮机供热运行中还需要考虑供热系统的稳定性。
供热系统在运行中需要保持稳定的热负荷和稳定的热能输出，以满足供热需求。
需要合理设计供热系统，有效调控锅炉运行参数，保证系统的稳定性。
2.3 锅炉水质管理在汽轮机供热运行中，锅炉水质管理是一个非常重要的问题。
水质不良会导致锅炉设备的损坏和故障，影响供热系统的稳定运行。
需要加强对锅炉水质的管理和监测，采取必要的措施保证水质的稳定。
4、汽轮机供热运行的优势和意义汽轮机供热运行具有很多优势和重要意义。
汽轮机供热运行能够提高联合循环电厂的能源利用率，降低能源消耗。
汽轮机供热运行还能够有效减少废热排放，减少环境污染，具有良好的环保效益。
汽轮机供热运行还能够提高供热系统的稳定性和可靠性，保障供热工作的正常进行。
汽轮机供热运行是联合循环电厂中非常重要的运行环节，涉及到许多关键问题和解决措施。
加强汽轮机供热运行的管理和优化，对于提高能源利用率、降低成本、保障系统稳定和环保方面都具有非常重要的意义。
只有不断加强对汽轮机供热运行的关注和管理, 才能充分发挥汽轮机供热的效益，推动联合循环电厂的持续健康发展。
联合循环发电机组的验收和试验
二、试验前机组的运行方式
（1）甩负荷试验前，燃气轮机应在基本 负载进入温控满负载运行2h以上； （2）在满足电压品质时，尽可能将发电 机功率因数调高，并检查备用厂用电电 源，使其在必要时能可靠地投入供电； （3）若上述检查一切正常，则机组稳定 运行2h后，所有参加试验的工作人员均 进入各自的岗位，准备进行甩负荷试验。
2013-8-4
6
联合循环发电机组的验收和试验
燃气轮机的性能试验 联合循环的性能试验 燃气轮机甩负荷试验
7
2013-8-4
§18.1 燃气轮机的性能试验
分析简单循环的热力过程，可以知道比 功和热效率与温比、压比、压气机效率、 透平效率、燃烧效率及部件压损的关系。 我们可以用比功和热效率来集中反映燃 气轮机的热力性能。然而在实际应用中， 对于一台已安装好的燃气轮机,则是用输 出功率和热耗率来考核它的热力性能， 它们是通过性能试验得到的。
2013-8-4
17
三、燃气轮机性能修正曲线
18
2013-8-4
四、试验数据的修正整理
19
2013-8-4
四、试验数据的修正整理
20
2013-8-4
四、试验数据的修正整理
21
2013-8-4
联合循环发电机组的验收和试验
燃气轮机的性能试验 联合循环的性能试验 燃气轮机甩负荷试验
22
2013-8-4
4
2013-8-4
联合循环发电机组的验收和试验
2、试验前的准备工作 为保证热力特性试验的顺利进行和测定 的数据准确可靠，应该认真仔细地进行 试验前的准备工作，主要有：拟订试验 大纲，检查测点的安装、配置以及测量 仪表的精度是否符合要求，试验机组的 热力系统是否符合试验要求，建立试验 组织，训练试验人员等。

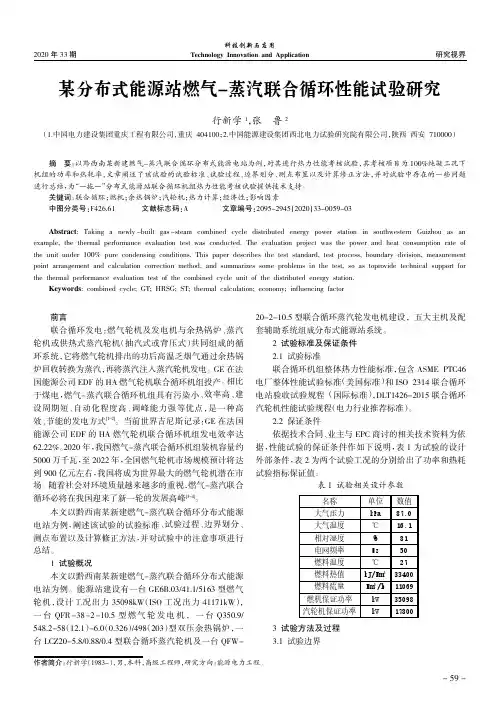

某分布式能源站燃气-蒸汽联合循环性能试验研究
2020年33期研究视界科技创新与应用Technology Innovation and Application某分布式能源站燃气-蒸汽联合循环性能试验研究行新学1，张鲁2（1.中国电力建设集团重庆工程有限公司，重庆404100；2.中国能源建设集团西北电力试验研究院有限公司，陕西西安710000）前言联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机或供热式蒸汽轮机（抽汽式或背压式）共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。
GE 在法国能源公司EDF 的HA 燃气轮机联合循环机组投产。
相比于煤电，燃气-蒸汽联合循环机组具有污染小、效率高、建设周期短、自动化程度高、调峰能力强等优点，是一种高效、节能的发电方式[1-2]。
当前世界吉尼斯记录：GE 在法国能源公司EDF 的HA 燃气轮机联合循环机组发电效率达62.22%。
2020年，我国燃气-蒸汽联合循环机组装机容量约5000万千瓦，至2022年，全国燃气轮机市场规模预计将达到900亿元左右，我国将成为世界最大的燃气轮机潜在市场。
随着社会对环境质量越来越多的重视，燃气-蒸汽联合循环必将在我国迎来了新一轮的发展高峰[3-4]。
本文以黔西南某新建燃气-蒸汽联合循环分布式能源电站为例，阐述该试验的试验标准、试验过程、边界划分、测点布置以及计算修正方法，并对试验中的注意事项进行总结。
1试验概况本文以黔西南某新建燃气-蒸汽联合循环分布式能源电站为例。
能源站建设有一台GE6B.03/41.1/5163型燃气轮机，设计工况出力35098kW （ISO 工况出力41171kW ），一台QFR -38-2-10.5型燃气轮发电机，一台Q350.9/548.2-58（12.1）-6.0（0.326）/498（203）型双压余热锅炉，一台LCZ20-5.8/0.88/0.4型联合循环蒸汽轮机及一台QFW-20-2-10.5型联合循环蒸汽轮发电机建设，五大主机及配套辅助系统组成分布式能源站系统。
燃气_蒸汽联合循环机组热力性能验收试验计算方法
Qm (w ) QN (w )
#
( 1-
VH2O )
=
C 1-
B4
E1
式中
Pd 2 4
2$1 Q1(w ) #
1 QN (w )
#
( 1-
VH2O )
QV( d ) ) ) ) 燃气容积流量 (干度基准 ), m3 / s;
QV(w ) ) ) ) 燃气容积流量 (湿度基准 ), m3 / s;
Qm(w ) ) ) ) 燃气质量流量 (湿度基准 ), kg / s;
准 ), kg /m3。
(湿度基
g. 燃料水蒸气含量
VH 2O
=
P vap p in
=
Psat ( p in
tin
)
式中 pin ) ) ) 压气机入口压力, P a;
Pvap ) ) ) 对应 / tin 0 的饱和蒸汽压力, Pa;
tin ) ) ) 压气机入口温度, e 。
h. 燃气流量计算
QV( d ) = QV( w ) # ( 1- VH 2O ) =
3 计算方法
311 燃气密度计算
a. 混合气体压缩因子来自NZm ix ( t,
p)
=
E
j=
1xj
#
Zj
式中 xj ) ) ) 干混合气体中组分 j 的摩尔分数;
Z j ) ) ) 组分 j 在 计 量参 比 条件 下的 压 缩因
子;
N ) ) ) 混合气体的组分数量;
计量参比条件 ) ) ) 1011325 kP a, 0 e 。
H
0 j
(
t1
)
)
)
)
混合气体中组分
200MW级燃气—蒸汽联合循环机组供热能力最大化的应用研究
６・
科 技论 坛
２ ０ ０ ＭＷ 级燃气一 蒸汽联合循 环机组供热 能力 最 大化 的应பைடு நூலகம்研究
张 俊 文
（ 北京京能未来燃气热电有限公 司 ， 北京 １ ０ ０ ０ ０ ０ ）
摘 要： 分析 了 ２ ０ ０ ＭＷ 级 燃 气— — 蒸汽 联 合 循 环 发 电机 组 综合 采 用 ３ Ｓ离合 器 背 压供 热技 术 和 旁路 供 热 网技 术 ， 解 决 了机 组 冷 源损 失的问题 ， 提 高机 组 供 热 能 力 ， 增 加 了机 组 的 效 率 。 关键词 ： 联合循环 ； ３ Ｓ离合 器 ； 旁路 供 热
供热的稳定性和安全 睦， 同时提高机组供热的热电比， 进而明显提高机 通过 ３ ｓ 离合器与高压缸脱开， 低压缸解列， 汽轮机背压运行 ， 增加了机 组效 率 。 组的供热能力。背压工况时， 机组电负荷为 ２ １ ０ ． ３ ＭＷ， 机组供热能力为 １ 采用 ３ Ｓ离合 器技 术 ２ ０ ８ Ｍ Ｗ， 汽轮机最大排汽量为 ２ ８ ３ ． ２ ５ ｔ ／ ｈ ， 机组效率为 ８ ５ ． ７ ９ ２ ％。 传统燃气——蒸汽联合循环机组为了保证机组的安全运行 ，在机 通过汽轮机三种运行工况分析 ， 机组冬季背压运行时， 大大减少了 组抽汽供热期间必须保证汽轮机低压转子冷却 的最小流量 ，即保证低 机组的冷源损失提 高了能源利用效率提 高机组经济性 。 背压工况比最 压缸的最小通流量 ， 也就是低压缸的最小凝汽量 ， 这部分凝汽量 的热量 大抽汽工况增加供热量 ４ ５ ． ８ ％，提高机组效率 １ ５ ． ６ ％。机组热耗降低 经过循环水冷却 ， 最后通过冷却塔排放掉 ， 致使机组的供热能力和机组 ９ ３ ２ ． ６ ５ ｋ Ｊ ／ ｋ ｗ ｈ ， 机组气耗降低 ０ ． ０ ２ ７ １ Ｎ ｍ ３ ／ ｋ ｗ ｈ ， 具有极高的经济效益。 效率降低。 ２ 采用 旁路供 热 网 系统 在２ ０ ０ ＭＷ 级燃气——蒸汽联合循环机组汽轮机的高压缸和低压 西 门子 ２ ０ ０ ＭＷ 级燃气—蒸汽联合循环机组配置 １ ０ ０ ％容量 的高 、 缸之间加装 ３ Ｓ 离合器后 ， 汽轮机低压缸可以解列， 退出运行 ， 关闭在汽 低压旁路 ， 并在传统机组汽轮机旁路的基础上 ， 在汽轮机高 、 低旁上各 机高中压缸和低压缸之间联通管上的截止阀和调节阀 ， 低压缸不进汽 ， 增加一根管道 ， 分别连接到热网抽汽管道上 ， 在旁路至凝汽器和热网抽 减少了机组的冷源损失 ， 提高了机组的供热能力， 提高 了机组的效率。 汽管道支路 匕 加装一蝶阀，可以方便地把余热锅炉产生的蒸汽全部通 以西门子 ２ ０ ０ ＭＷ级 “ 一拖一”双轴燃气—蒸汽联合循环机组为 过旁路进 人 凝汽器或热 网加热器。在汽轮机退出运行时， 把余热锅炉产 例， 与西门子 Ｅ型燃气轮机配套的汽轮机额定功率 ８ １ ＭＷ， 次高压 、 双 生的蒸汽全部切换到热 网加热器里 ， 实现机组供热能力最大化 。 缸、 双压 、 无再热 、 下排汽、 抽汽背压式汽轮机 ， 由高压缸和低压缸组成 ， 西 门子 ２ ０ ０ ＭＷ 级燃气＿蒸汽联合循环机组配置汽轮机旁路供 热 。 汽轮机采用分缸布置 ， 在汽轮机高、 低压缸转子之间采用 ３ ｓ 离合器连 网系统 的系 统 图如 图 ２ 接， 可 以通 过 ３ Ｓ离合 器使 汽轮 机背 压 运行 ， 低 压缸 解列 ， 不需要 蒸 汽 排 西 门子 ２ ０ ０ ＭＷ 级燃气——蒸汽联合循环机组采用旁路供热网方 入凝汽器进行冷却 ， 没有凝汽损失 ， 汽轮机排气全部用于加热热网加热 式 ， 在遇到极端天气的情况下， 汽轮机背压运行的供热量也满足不 了用 器。 在机组最大抽汽工况时热负荷不能满足外界对热负荷需求是， 可以 户热负荷时 ， 汽轮机可退出运行 ， 余热锅炉产生的蒸 汽全部通过汽机旁 通过 ３ ｓ 离合器解锁使机组背压运行提高供热能力 ， 满足用户的用热安 路供给热 网加热器 ， 实现机组供热能力最大化 ， 达到 ２ ８ ３ ． ４ ＭＷ， 保证 了 全。 用户的用热安全 ， 具有极佳的社会效益 。 西门子 ２ ０ ０ ＭＷ 级燃气——蒸汽联合循环机组的汽轮机带 ３ Ｓ 离 ３ 结论 百 ｙ ｘ 丽 ￣ ｉ ｔ ： ｌ 的系统图如图 １ 。 西 门子 ２ ０ ０ ＭＷ 级燃气 —蒸 汽联合循环机组汽轮机在高压缸 和 汽轮机由抽凝工况转为背压工况操作简便 、 切换过程安全可靠 ， 首 低压缸之间加装 ３ ｓ 离合器， 可以使机组汽轮机背压运行 ， 大大减少了 先通过油压控制信号 ， 使３ ｓ 联轴器解锁， 低压启动阀打开， 低压抽汽调 机组的冷源损失提 高了能源利用效率， 提高机组经济Ｉ 生。 整碟阀逐步关闭 ， 减少低压缸负荷。低压抽汽碟阀完全关闭后， 由低压 机组设置汽轮机旁路供热网系统 ，极大地提高了机组对外供热能 启动阀控制低压缸转速 ， 使３ ｓ联轴器逐步脱开， 低压启动阀控制低压 力 ， 在极端天气的情况下 ， 实现机组供热能力最大化 ， 在汽轮机故障的 保证机组供热的稳定性 ， 提高了机组对热负荷的适应能力。 转速降至预先设定的较低的转速 ， 低压主汽门关断 ， 低压启动阀随后关 情况下 ， 断， 低 压缸 完 全解列 。 参考 文献 １ １ 焦树 建 燃 气一 蒸汽联 合循环 ［ Ｍ 】 ． 北京： 机 械工 业 出版 社 ， ２ ０ ０ ０ ． 西门子 ２ ０ ０ ＭＷ 级燃气——蒸汽联合循环机组汽轮机加装 ３ Ｓ离 『 合器后 ， 汽轮机有纯凝 、 抽凝和背压三种运行方式效率比较： 『 ２ １ 赵玺灵等． 增大燃气热电联产供热能力的方式研 究— —应用 ３ Ｓ离合 暖 通空调 在非采暖工况时，将低压缸通过 ３ ｓ 离合器与高压缸轴端连接 ， 全 背压供 热 与应 用基 于吸 收式换 热 的 集 中供 热技 术 的 比较 田． 部开启高压缸排汽蝶阀， 汽轮机纯凝运行 。机组电负荷 ２ ４ ９ ． ６ Ｍ Ｗ， 高压 Ｈ Ｖ ＆ Ａ Ｃ ， ２ ０ １ ４ ， ４ ４ （ １ ） ． ［ ３ １ 董奎 ， 艾松 ． 先进 型 Ｆ级 燃 气一 蒸汽联 合 循 环供 热 工程 应 用【 Ｊ ｊ ． 热 力 主汽流量 ２ ２ ６ ． ８ ｔ ／ ｈ ， 低压主汽流量 ５ ７ ． ２ ｔ ／ ｈ ， 机组效率 ５ １ ． ７ ％。 在供热工况时 ，在汽轮机最大抽汽量 １ ８ ３ ． ５ ｔ ／ ｈ 可满足供热负荷需 透平 ， ２ ０ １ ３ ， ４ ２ （ １ ２ ） ．
联合循环电厂汽轮机供热运行的若干问题窥探
联合循环电厂汽轮机供热运行的若干问题窥探联合循环电厂是一种利用汽轮机发电并利用余热供热的能源系统。
它以燃气或燃煤为燃料，通过汽轮机将燃料的热能转化为机械能，再通过发电机将机械能转化为电能。
与普通发电厂不同的是，联合循环电厂还通过余热锅炉将汽轮机排出的高温废热利用起来，供应给供热系统，以提高能源利用率。
联合循环电厂在运行过程中可能会遇到一些问题，本文将从几个方面进行探讨。
联合循环电厂的关键设备是汽轮机，因此对汽轮机的运行状况进行监测和优化是非常重要的。
汽轮机的效率直接影响到整个系统的能量效率和经济性。
对汽轮机的工况参数进行监测和调整可以提高系统的发电效率和供热效果。
对汽轮机的进汽温度、进汽压力、排汽温度、排汽压力等参数进行调整，可以提高汽轮机的工作效率。
联合循环电厂在发电过程中会产生大量的废热，如何有效利用这些废热是一个关键问题。
一种常见的方式是通过余热锅炉将废热转化为蒸汽，再通过蒸汽供应给供热系统。
由于供热系统与发电系统的负荷波动不一致，可能导致余热供热系统的运行问题，供热系统的热负荷过大或过小，导致锅炉运行不稳定或者烟气浓度过高。
如何通过优化供热系统的热负荷和汽轮机的运行参数来解决这些问题是一个需要研究的课题。
联合循环电厂在运行过程中还可能面临燃料供应的问题。
由于联合循环电厂需要同时满足发电和供热的需求，因此对燃料的消耗量和质量要求较高。
由于燃料市场的不稳定性和供应链的复杂性，可能会导致燃料供应不及时或者质量不稳定，从而影响到电厂的运行。
如何建立稳定可靠的燃料供应链，以及如何通过优化燃料的选择和使用来提高能源利用效率是非常重要的问题。
联合循环电厂在供热过程中还可能面临环境保护的挑战。
由于联合循环电厂会排放大量废气和废水，如果处理不当可能会对环境造成污染。
如何采取合适的废气和废水处理措施，以及如何改善发电系统的环保性能，是一个需要重视的问题。
以上只是对联合循环电厂汽轮机供热运行的若干问题的初步探讨，实际上，联合循环电厂的运行涉及到的问题非常复杂，涉及到多个学科的知识，需要进行深入的研究和实践。
F级燃气-蒸汽联合循环机组供热性能分析
Ｇ Ｊ ／ ｈ～１ ０ ９ ９ Ｇ Ｊ ／ ｈ ．Ｏ ｎ ａ ｄ ｊ ｕ ｓ ｔ ｅ ｘ ｔ ｒ ａ ｃ ｔ ｉ ｏ ｎ ｍｏ ｄ ｅ ． ｔ ｈ ｅ ｍ ａ ｘ ｉ ｍ ｕ ｍ ｈ ｅ ａ ｔ ｉ ｎ ｇ ｌ ｏ ａ ｄ ｏ ｆ“ ｔ ｗ ｏ — ｏ ｎ — ｏ ｎ ｅ ”ａ ｎ ｄ“ ｏ ｎ ｅ — ｏ ｎ — ｏ ｎ ｅ ”ｉ Ｓ １ ７ ６ ９
Ｇ Ｊ ／ ｈ， ７ ８ ０ Ｇ Ｊ ／ ｈ ， ｒ ｅ ｓ ｐ ｅ ｃ ｔ ｉ ｖ ｅ ｌ ｙ ．Ａｓ ｈ ｅ ａ ｔ ｉ ｎ ｇ ｌ ｏ ａ ｄ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｓ ， ｔ ｈ ｅ ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ｂ ｅ ｔ ｗ ｅ ｅ ｎ ｔ ｈ ｅ ｍａ ｘ ｉ ｍｕ ｍ ａ ｎ ｄ ｍｉ ｎ ｉ ｍｕ ｍ ｅ ｌ ｅ ｃ ｔ ｉｃ ｒ ｐ ｏ ｗ ｅ ｒ
２ Ｎ ｏ ｒ ｔ ｈ Ｃｈ ｉ ｎ ａ Ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｐ ｏ ｗ ｅ ｒ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ， Ｂ ａ ｏ ｄ ｉ ｎ ｇ ０ ７ １ ０ ０ ３， Ｃ ｈ ｉ ｎ ａ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ａ ｋ ｅ ａ Ｆ — ｃ ｌ ａ ｓ ｓ Ｇ Ｔ Ｃ Ｃ ｕ ｎ ｉ ｔ ｏ ｆ Ｂ ｅ ｉ ｊ ｉ ｎ ｇ ｇ ｒ ｉ ｄ ａ ｓ ａ ｎ ｅ ｘ ａ ｍ ｐ ｌ ｅ ， ｔ ｈ ｅ ｈ ｅ ａ ｔ ｉ ｎ ｇ ｌ ｏ ａ ｄ ｏ ｆ ｂ ａ ｃ ｋ ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ ｍｏ ｄ ｅ ｗ ａ ｓ ｄ ｅ ｔ ｅ ｒ ｍ ｉ ｎ ｅ ｄ
分类号 ： Ｔ Ｍ ６ １ １ ． ３ １ 文献标识码 ： Ａ 文章编号 ： １ ０ ０ １ — ５ ８ ８ ４ （ ２ ０ １ ３ ） ０ ６ － ０ ４ ２ ３ － ０ ４
燃气-蒸汽联合循环电站热力实验
运行条件下的最大允许变动量
试验中任何一次读数与 报告给出的平均读数之偏差 5 "6 5 "6 5! 7 5 !6 5 !6 （平均绝对大气压力） 5 "6 5$ 7 （平均绝对压力） 5 "6 （平均绝对压力） 5 "6 5$ 7 5! 7 5! 7
表"
物理量
各参数与规定状态的最大偏差
万方数据
!
技术经济综述
简单循环的热力性能试验， 并将简单循环的出力 " %、 热耗率 #$ % 和燃机的排气量 % % 修正到 "#$ 条件下， 以 " %! 、 #$ %! 和 % %! 表示。将这 & 个参数分别与简单 循环刚投运、 机组处于 “全新、 清洁” 状态下试验时所获 得的并修 正 到 "#$ 条 件 的 这 & 个 参 数 " %" 、 #$ %" 和 就可得到燃气轮机发电机组在出力、 热 % %" 进行比较， 耗率和排气量方面的老化修正系数 &" %’ ( " %" ) " %! 、 &#$ %’ ( #$ %" ) #$ %! 和 &% %’ ( *%" ) *%! 。然后就可以 进行联合循环的热力性能试验了， 这类热力性能试验
"
由成套商提供全部设备的联合循环 电站试验结果计算
若联合循环电站的全部主要设备： 燃气轮机发电
机组、 余热锅炉、 蒸汽轮机发电机组等由成套商提供， 则成套商就会提供类似 +,-.)(/ 上的热力性能试验时 所必须的修正曲线。在此情况下， 试验者只要审查一 下成套商提供的试验大纲、 测量仪表的精度及修正曲 线是否正确即可。试验时， 按试验程序进行有关数据 再与合同保证 的测量， 然后计算并修正到 +,- 条件下， 的热力性能进行比较， 就可判断联合循环电站在热力 性能上是否合格。 需要指出的是， 成套商所保证的热力性能只有出 所以试验时， 只测量跟出力和热 力和热耗率 . 个指标， 耗率的计算和修正有关的参数就可以了， 无关的参数 可以不测。如果成套商要求测量对分析某些设备的热 力性能有关的参数时， 双方应在试验之前达成协议并 提供精度合格的测量仪表。
联合循环汽轮机的热力设计探讨
联合循环汽轮机的热力设计探讨摘要：本文对综合气化联合循环（IGCC）系统优化研究的集体设计进行了研究：归纳IGCC系统的主要热特性、两级、组合周期和IGCC系统，提出了大型交叉迭代设计优化的新思路；采用模块化建模方法建立系统设计优化模型。
介绍了联合循环汽轮机的热设计和设计特点。
关键词：联合循环；汽轮机；热力设计1前言燃料和燃气联合循环电厂，在80年代后期发展迅速，因为它可以快速启动，越来越多的熊峰剃须，因此，在联合循环中为汽轮机提出了许多新的要求，主要体现在以下几个方面：（1）由于燃气轮机的启动速度非常快，相应的涡轮可快速启动；（2）为了提高整个循环的效率，需要汽轮机运行；（3）根据燃气轮机、废热锅炉和蒸汽轮机启动时间的不同步，可以配备旁路系统；（4）燃气轮机进口单位或国外技术生产，数字电液控制系统的控制系统，为了使整个电厂控制水平一致，要求涡轮也可以采用数字电液控制系统。
综合煤气化联合循环（IGCC）是一种先进的动力系统，结合高效的联合循环和清洁煤技术，提供了最有前景的洁净煤发电技术。
IGCC是一种集热发电、煤化工、环境技术、多学科、多设备组合为一体的复杂能源动力系统，与许多高新技术相结合。
很长一段时间，IGCC系统的优化设计研究是围绕提高热性能为主要目标，以提高整体性能的IGCC系统，一方面，继续完善关键设备技术，寻求新的突破，另一方面，每个设备全面优化匹配的规则的深入研究，找到一个系统作为一个整体解决方案。
2热力设计2.1热力设计主要过程见图1图1热力设计主要过程2.2热力设计原则与传统的汽轮机相比，组合式循环汽轮机有很大的不同。
主要特点：（1）无调节水平，节流调整的蒸汽分配方式；（2）汽轮机排汽流量比常规蒸汽流量高出30%。
（3）最后阶段的特殊设计需要特别考虑热应力对结构设计的影响。
（4）采用东旗厂的成熟模式和最先进的现代设计技术，确保运行的可靠性和最先进的经济；（5）结构和辅助系统的设计是为了满足两班换班和快速起动的需要。
9F 单轴燃气-蒸汽联合循环机组的热力性能试验
9F 单轴燃气-蒸汽联合循环机组的热力性能试验朱梅芳;包劲松;秦攀;楼可炜;李龙【摘要】This paper briefly analyzes thermal performance tests and problems during test process of 9F sin-gle-shaft gas-steam combined cycle generating units from three different manufacturers which have been oper-ating in Zhejiang province and proposes countermeasures. According to the test results, the generating units from Siemens are superior in efficiency while those from Mitsubishi own the highest power output.%简要分析了浙江省内已投产的3种不同厂商的9F 单轴燃机联合循环机组的热力性能试验以及试验过程中碰到的问题，并提出解决方案。
从试验结果可知， Siemens 燃机机组效率较高，而三菱燃机的机组出力最高。
【期刊名称】《浙江电力》【年(卷),期】2014(000)010【总页数】5页(P58-62)【关键词】联合循环;性能试验;机组出力;机组效率【作者】朱梅芳;包劲松;秦攀;楼可炜;李龙【作者单位】国网浙江省电力公司电力科学研究院，杭州 310014;国网浙江省电力公司电力科学研究院，杭州 310014;国网浙江省电力公司电力科学研究院，杭州 310014;国网浙江省电力公司电力科学研究院，杭州 310014;国网浙江省电力公司电力科学研究院，杭州 310014【正文语种】中文【中图分类】TK267燃气—蒸汽联合循环机组具有效率高、排放清洁、建造周期短和调峰能力强等特点，西气东输工程促进了沿线燃气轮机联合循环电厂的建设。
燃气蒸汽联合循环性能考核试验介绍XXXX-11
Level P Power U Voltage I Current
4.63 O2/NOx/CO
24×4.62
Huaneng Shanghai Shidongkou CCPP 3×1.S.94.3(A)
Measurement Point Diagram
ISO 2314:1989/AMD.1:1997计算方法
修正后联合循环输出功率 GPOc = GPOt * k1* k2* k3* k4* k5* k6* k7* k8* k9 式中:
GPOt = 联合循环设备毛输出功率，kW k1 = 压气机进口温度偏离设计值的功率修正系数 k2 = 压气机进口压力偏离设计值的功率修正系数 k3 = 压气机进口相对湿度偏离设计值的功率修正系数 k4 = 燃气成分偏离设计值的功率修正系数。 k5 = 发电机频率偏离设计值的功率修正系数 k6 = 试验时自首次点火的累计实际运行小时数（AOH）超出合
Q
＝ 试验时，由外界加热燃气的热量，kJ/h(=0)
联合循环设备试验毛热耗率(GHRt )
GHRt = GHCt / GPOt
功率修正系数(ASME PTC 46-1996)
• 修正后联合循环输出功率
GPOc = (GPOt ＋ ∆2 ＋ ∆5B1 ＋ ∆5B2) * α1* α2* α3* α4* α5* α6式中:
压力 温度
LHV（取样） 压力 温度 流量
压力
温度 流量
温度
测点布置图实例
24×4.60 4.61
4.06
4.07 4.08
4.23 4.22
5.1 5.2-1
5.5 5.6-1
Ambient pressure
1.1
Rel. Hum. Dry bulb temp 1.2
燃气-蒸汽轮机联合循环机组性能试验过程简述
燃气－蒸汽轮机联合循环机组性能试验过程简述发表时间：2019-06-21T15:37:46.457Z 来源：《河南电力》2018年22期作者：何瑛[导读] 本文介绍了某电厂M701F燃气——蒸汽联合循环机组性能试验的目的、试验条件、试验方法并对结果进行了简单分析。
（东方汽轮机有限公司四川德阳 618000）摘要：本文介绍了某电厂M701F燃气——蒸汽联合循环机组性能试验的目的、试验条件、试验方法并对结果进行了简单分析。
关键词：联合循环；性能试验 1 概述广东某电厂配备了三台M701F燃气——蒸汽联合循环机组，其中燃气轮机型号为M701F，是三菱重工研制的F级，干式、低NOx排放的重型燃气轮机；汽轮机型号TC2F-30”，为单轴、双缸、双排汽凝结、再热式机组；发电机型号为QFR-400-2-20，余热锅炉型式为三压、再热、无补燃、卧式、自然循环锅炉，不设旁路烟囱。
3台机组分别于2006年9月、12月和2007年6月完成了168小时的可靠性运行并交付商业使用。
本文介绍了机组性能试验的过程。
2 性能试验目的和项目性能试验的主要目的是为了考核电站的热力性能和各个指标是否满足合同条款的相关要求。
联合循环性能试验按照用户的要求通常分为两种：一种是只考核整个联和循环电站的热力性能；另一种是既要考核联合循环电站的热力性能，又要考核各个主要组成设备的热力性能。
本次广东项目各个机组按照合同要求，对动力岛部分进行整体考核（不单独考核燃机、蒸汽轮机的性能），但是对余热锅炉的性能也要进行核算。
按照合同要求，如果整个动力岛的性能试验结果（即动力岛的总功率和总热耗）不能满足性能保证要求，则HRSG（包括HRSG与蒸汽轮机之间的内部连接管道）的性能就需要进行分析，以确认各方的责任。
性能试验在对联合循环机组整体进行考核外，根据合同要求，还会在余热锅炉性能、设备噪音、轴系振动、污染物排放等方面分别进行测试，以判断机组是否满足合同中相关条款的要求。
燃气轮-蒸汽联合循环机组供热改造可行性研究
燃气轮-蒸汽联合循环机组供热改造可行性研究发布时间：2021-09-07T15:31:39.733Z 来源：《中国电业》2021年第49卷第6期作者：崔永亮[导读] 随着社会的不断发展和科学技术的不断进步，崔永亮哈尔滨汽轮机厂有限责任公司，黑龙江省哈尔滨市150000摘要：随着社会的不断发展和科学技术的不断进步，人们越来越关注他们生活的环境。
世界上许多国家已经充分认识到环境对人类社会发展的重要性。
改善生活环境，减少环境污染，是所有国家都需要共同面对的问题。
最重要最紧迫的问题是能源问题。
为了从根本上解决能源问题，除了寻找替代能源之外，节能是最直接、有效和关键的措施之一。
摘要:对某燃气电厂二拖一燃气机组供热改造的几种方案进行了探讨和分析，指出了节能供热改造的最佳方案，以期为其他燃气电厂的改造提供依据和参考。
关键词：燃气机组；环境；节能；供热改造方案燃气电厂是一种两拖一的燃气机组，燃料设计为煤层气，实际运行是天然气和煤层气的混合气体。
燃机规模为2×42MW，汽轮机排汽背压为13kPa，电力负荷为27MW。
主机排汽由直接空冷散热器冷却，空冷岛3列3台。
电厂供热现状为常规抽汽，抽汽能力为55t/h，低压补汽25t/h，总供热蒸汽消耗量约80t/h，外供热主线为DN500，热网循环水设计流量为830t/h，供回水温度为105℃/55℃。
电厂年供热能力150d左右。
根据预测，供暖的供暖价格约为35元/GJ，而发电厂的供暖批发价格为20元/GJ，与实际和理想价格相差很大。
但供热是电厂的大势所趋，利用乏汽余热供热可以有效降低供热成本。
因此，一家燃气电厂计划进行供热改造。
1设计原则和基本数据在实际工作中，最基本的设计原则是在不改变主机的情况下，使电厂的效益最大化。
基础数据如下:电厂热网循环水的供回水温度为105℃/55℃；汽轮机排汽背压上限为30kPa，最大抽汽率为25t/h；加热用额定抽汽55t/h，低压补汽25t/h，可用于加热。
联合循环电厂汽轮机供热运行的若干问题窥探
联合循环电厂汽轮机供热运行的若干问题窥探随着我国城市化进程的加快和生活水平的提高，人们对供热系统的舒适度和供热质量的要求日益提高。
而联合循环电厂的汽轮机供热系统在满足供电需求的也逐渐成为城市供热的重要组成部分。
随着供热规模的不断扩大和运行方式的多样化，联合循环电厂汽轮机供热系统也面临着一些问题和挑战。
本文将围绕联合循环电厂汽轮机供热运行中的若干问题进行探讨和分析。
1.供热水质量问题供热水质量是影响供热系统运行效果的重要因素之一。
一方面，供热水中的杂质和化学成分会对管道和设备造成腐蚀和堵塞，影响设备的正常运行；供热水的温度和压力也直接影响着供热系统的供热效果。
保持供热水的良好水质是供热系统运行的关键。
针对这一问题，首先需要加强对供热水水源的管理和治理，严格控制水质。
应加强对供热水系统的监控和维护，及时清洗和更换设备，防止因水质问题导致的设备损坏。
还应采取合理的供热水调节措施，确保供热水的温度和压力在合适的范围内。
2.机组运行稳定性问题联合循环电厂汽轮机供热系统通常是与发电系统相互配合的，而发电系统的运行稳定性对供热系统的影响是不容忽视的。
一旦发电系统出现故障或停机，将直接影响到供热系统的正常运行。
机组运行稳定性是影响供热系统运行的关键因素之一。
针对这一问题，首先应加强对机组的日常监控和维护，确保机组的运行状态良好。
对机组的备用能力和自启动能力要进行充分的考虑，在发生故障或停机时能够及时地转入备用机组或自动启动。
还需要建立完善的应急预案和故障处理措施，确保供热系统在发生故障时能够迅速恢复正常运行。
3.调峰供热问题随着城市供热规模的不断扩大，特别是在寒冷的冬季，供热负荷的波动性也越来越明显。
这就给供热系统带来了调峰供热的挑战，即如何在供热负荷急剧增加时，能够及时、有效地调整供热系统，满足用户的供热需求。
针对这一问题，首先应加强对供热负荷的预测和监测，及时发现供热负荷波动的趋势。
需要建立完善的调峰供热机制，包括增加供热设备的备用能力和调峰调峰供热措施，以及与其他供热系统的协同调节。
燃气-蒸汽轮机联合循环机组性能试验过程分析
燃气-蒸汽轮机联合循环机组性能试验过程分析燃气-蒸汽联合循环机组的运用解决了化石能源消耗快的弊端，这种工作模式热效率较高，污染物较少，占地和耗水量也少，是近些年来最常见的发热模式。
但是该机组在工作过程中也会受到其他如气压、温度、机组负荷等的影响，因此在进行联合机组性能测试的时候必须要确保其他因素控制在一定的范围之内，这样测量出的性能结果才准确，从而根据不同条件下的实验结果来得到联合机组的性能，发现最佳运行状态。
1、燃气-蒸汽汽轮机联合循环机组蒸汽-燃气联合循环机组是把蒸汽轮机循环以及燃气轮机循环综合在一起的动力装置，它的工作模式是通过气体动力循环和蒸汽动力循环来完成工作，气体动力循环通过压气机将空气压进燃烧室，空气与燃烧室内的燃料进行燃烧，使温度升高，气体进行膨胀，烟气在膨胀的过程会做功，便将热能转换成机械能推动燃气轮机进行发电，而做完功的烟气温度还很高，会进入到余热锅炉进行热能的回收，加大蒸汽的压强和温度，使蒸汽再做功，并把能量转换成机械能进行发电，就完成了整个燃气-蒸汽联合循环。
如果仅仅是采用提高初温的办法来提高蒸汽轮机循环的效率时，受到金属材料的限制，使初温难以继续提高，而蒸汽轮机的循环终参数较低，燃气轮机循环的初参数却较高，所以蒸汽-燃气联合循环机组利用燃气轮机循环有较高初温及蒸汽轮机循环有较低终参数的优点来提高整个循环的热效率，这也是该运行方法的优点。
2、燃气-蒸汽汽轮机联合循环机组性能测试实验影响参数2.1压气机进气温度压气机进口的温度会对联合循环机组出力会有很大影响，一般在进行实验之前会对温度设定固定值，而在一般情况下气温每变化1℃就会对机组出力造成0.4%-0.6%的影响，因此要提高进口温度的测量精度使，误差需控制在0.1℃左右，而温度变化会受阳光照射、风速、风向等环境影响较大，为尽可能确保温度变化最小，要在温差较小的地方进行测量，以保证测量准确性。
2.2温度造成的影响为研究方便，分别选取某项目所在地温度为15oC 和38.7oC作为压气机进气的初始温度，采用加热压气机进气逐渐提高进气温度，通过建模分析温度上升对联合循环效率的影响，得到的温度变化对联合循环效率的影响的关系曲线如图1 和图2所示:部分负荷时压气机初始进气温度越低，采用进气加热对机组的效率提升越明显( 见图1和图2) ，但当进气温度升至50oC时，机组效率的提升将出现拐点( 见图2所示。
天然气联合循环发电系统的热力学性能分析
天然气联合循环发电系统的热力学性能分析热力学是物理学中的一个极其重要的分支，它研究的是热、功和能量在自然界中的转化过程和特性。
在工程领域中，热力学理论广泛用于各种热能转换系统的研究和优化。
本文将围绕天然气联合循环发电系统展开热力学性能分析。
一、天然气联合循环发电系统天然气联合循环发电系统（Combined Cycle Gas Turbine，CCGT）是目前世界上使用最广泛的一种发电系统，它与传统的燃煤电站相比具有高效、清洁、灵活等特点。
该系统是通过将燃气轮机循环的热余能引入蒸汽轮机循环来提高整个系统的效率。
通常，CCGT系统由天然气轮机发电机组、废热锅炉和蒸汽轮机发电机组三部分组成。
二、热力学性能分析1. 热效率热效率是一个热能转换系统最重要的性能指标之一，它反映了系统从热能输入到产生有用功的转化效率。
对于CCGT系统而言，热效率的计算方法如下：ηth = ηG * ηS其中，ηG是天然气轮机的平均热效率，通常在40%左右；ηS是蒸汽轮机的平均热效率，通常在45%左右。
因此，CCGT系统的热效率可以达到60%以上。
2. 热耗率热耗率是指热能转换系统所消耗的燃料能量与其所产生电能之比，也是一个非常重要的性能指标。
对于CCGT系统而言，热耗率的计算方法如下：RHR = Qfuel/Pelec其中，Qfuel是燃料热值，通常在40-50MJ/kg之间；Pelec是电站净发电功率。
因此，CCGT系统的热耗率可以达到7-8MJ/kWh。
3. 热损失热损失是指在热能转换过程中由于各种原因而导致的热量损失，包括热机本身的热损失、排烟损失、废热损失等。
在CCGT系统中，由于采用了循环发电的方式，热损失相对较小，通常在10%以下。
4. 热力学循环效率热力学循环效率是指系统中各个热力学循环的效率之积，它反映了整个系统在热能转换过程中不同环节之间的能量转化效率。
对于CCGT系统而言，热力学循环效率的计算方法如下：ηtotal = ηG * ηS * ηboiler * ηsteam-turbine * ηcombustor其中，ηboiler是废热锅炉效率，通常在80%以上；ηsteam-turbine是蒸汽轮机效率；ηc ombustor是燃烧室效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第２６卷第４期２０１２年７月ＰＯＷＥＲ ＥＱＵＩＰＭＥＮＴＶｏｌ．２６，Ｎｏ．４Ｊｕｌｙ．２０１２收稿日期：２０１２－０４－２３作者简介：刘向民（１９７７－），男，工程师，主要从事汽轮机及其热力系统性能试验研究。
Ｅ－ｍａｉｌ：ｌｉｕｘｉａｎｇｍｉｎ＠ｓｐｅｒｉ．ｃｏｍ．ｃｎ联合循环汽轮机热力性能试验方法的研究刘向民（上海发电设备成套设计研究院，上海２００２４０）摘 要：介绍了燃气轮机改联合循环发电的汽轮机热力性能试验，给出了试验方案、计算方法、修正方法和试验不确定度计算方法，分析了试验结果，提出了优化试验方案的建议。
通过试验得出：热耗率总不确定度为±０．４２０，发电机功率总不确定度为±０．３５５％，表明了该试验方案能够保证试验结果的准确、有效。
关键词：联合循环；汽轮机；热力性能；试验方法；改造中图分类号：ＴＫ２６７ 文献标识码：Ａ 文章编号：１６７１－０８６Ｘ（２０１２）０４－０２２６－０４Ｒｅｓｅａｒｃｈ ｏｆ Ｓｔｅａｍ Ｔｕｒｂｉｎｅ Ｔｈｅｒｍａｌ Ｐｅｒｆｏｒｍａｎｃｅ Ｔｅｓｔ Ｍｅｔｈｏｄ ｏｆＧａｓ Ｔｕｒｂｉｎｅ Ｕｎｉｔ Ｅｘｐａｎｄｅｄ ｔｏ Ｃｏｍｂｉｎｅｄ ＣｙｃｌｅＬＩＵ Ｘｉａｎｇ－ｍｉｎ（Ｓｈａｎｇｈａｉ Ｐｏｗｅｒ Ｅｑｕｉｐｍｅｎｔ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｓｈａｎｇｈａｉ ２００２４０，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｓｔｅａｍ ｔｕｒｂｉｎｅ ｐｅｒｆｏｒｍａｎｃｅ ｔｅｓｔ ｏｆ ａ ｇａｓ ｔｕｒｂｉｎｅ ｕｎｉｔ ｅｘｐａｎｄｅｄ ｔｏ ｃｏｍｂｉｎｅｄ ｃｙｃｌｅ ｉｓｉｎｔｒｏｄｕｃｅｄ．Ｔｅｓｔ ｐｒｏｇｒａｍ，ｃａｌｃｕｌａｔｉｏｎ ｍｅｔｈｏｄ，ｃｏｒｒｅｃｔｉｏｎ ｍｅｔｈｏｄ ａｎｄ ｔｅｓｔ ｕｎｃｅｒｔａｉｎｔｙ ｃａｌｃｕｌａｔｉｏｎ ｍｅｔｈｏｄａｒｅ ｇｉｖｅｎ．Ｔｈｅ ｔｅｓｔ ｉｓ ａｎａｌｙｚｅｄ ａｎｄ ｒｅｃｏｍｍｅｎｄａｔｉｏｎ ｆｏｒ ｏｐｔｉｍｉｚｉｎｇ ｔｈｅ ｐｌａｎ ｉｓ ｐｒｅｓｅｎｔｅｄ．Ｉｔ ｉｓ ｏｂｔａｉｎｅｄｔｈｏｕｇｈ ｔｈｅ ｔｅｓｔ ｔｈａｔ ｔｈｅ ｔｏｔａｌ ｕｎｃｅｒｔａｉｎｔｙ ｏｆ ｈｅａｔ ｒａｔｅ ｉｓ±０．４２０ ａｎｄ ｔｈｅ ｔｏｔａｌ ｕｎｃｅｒｔａｉｎｔｙ ｏｆ ｇｅｎｅｒａｔｉｏｎｏｕｔｐｕｔ ｉｓ±０．３５５％．Ｉｔ ｉｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ｔｅｓｔ ｐｒｏｇｒａｍ ｃａｎ ｅｎｓｕｒｅ ａｃｃｕｒａｔｅ ａｎｄ ｖａｌｉｄ ｒｅｓｕｌｔｓ．Ｋｅｙｗｏｒｄｓ：ｃｏｍｂｉｎｅｄ ｃｙｃｌｅ；ｓｔｅａｍ ｔｕｒｂｉｎｅ；ｔｈｅｒｍａｌ ｐｅｒｆｏｒｍａｎｃｅ；ｔｅｓｔ ｍｅｔｈｏｄ；ｒｅｔｒｏｆｉｔ 一座以天然气为燃料的燃气轮机电厂装有４台９Ｅ级燃气轮机发电机组，在运行一段时间后，需要改造成联合循环，利用燃气轮机排出的余热发电，以进一步提高发电厂的热经济性，为此进行了扩建工程，安装了４台余热锅炉和２台汽轮机。
该扩建工程项目规定了必须对汽轮机的热力性能保证值进行考核。
对联合循环中汽轮机的热力性能试验，国内至今尚无专门标准可循，因此在实际工作中以ＧＢ／Ｔ ８１１７．１《大型凝汽式汽轮机高准确度试验》［１］作为参考，综合考虑了试验的准确度、实施难易度和试验成本等因素，研究制定了试验方案。
１ 试验方案 该汽轮机为单压、无再热、直接冷凝式的引进汽轮机，其额定主蒸汽压力为４．２０２ＭＰａ，主蒸汽温度为５０３℃。
额定工况下汽轮机热力性能保证值：热耗１１ １０２ｋＪ／（ｋＷ·ｈ），发电机输 出功率１０７ ２９１ｋＷ。
额定工况热平衡图见图１。
图１ 额定工况的汽轮机热平衡图第４期刘向民：联合循环汽轮机热力性能试验方法的研究１．１基本方法 根据合同对保证值的要求，确定需要的测点和位置，并选择相应的试验用仪器仪表。
分析试验仪表的系统不确定度，检查和调整测点数量、仪器仪表的数量和等级，将试验前总不确定度控制在±０．５％。
在满足规定条件的情况下按照试验大纲进行试验，每次试验都必须选取一段合理并足够的数据用于试验结果的计算和修正。
分析试验后不确定度，如试验后不确定度在试验前预估的范围之内，可将修正后试验结果与合同保证值进行比较。
１．２试验测点布置 试验测点分为主要测点和辅助测点：主要测点是测量用于计算的参数，而辅助测点则是用于监测试验和试验后分析用的参数。
主要测点可以用现场已有的测点来代替，但要满足安装和测量的要求；而辅助测点则往往可以直接使用现场已有的测点。
该试验的辅助测点包括调节级压力、主给水流量、主蒸汽流量、低旁温度等。
该试验主要测点见图２。
图２ 试验系统图及其主要测点１．３试验仪器仪表 该试验将仪器仪表主要分为三类：第一类仪器仪表经过校验机构检测合格，测量用于计算的试验参数；第二类仪器仪表是使用现场运行仪表，测量用于计算的试验参数；第三类是辅助性仪器仪表，用于监测试验。
第一类仪器仪表应具有高准确度，比如电功率表、流量测量装置等；第二类仪器仪表应有出厂报告，并可以就地进行校验，如果现场不具备条件，可采用比对的办法来检查，如水位计、电压互感器等；第三类仪器仪表包括用于检查系统泄漏情况的红外测温仪以及未校验过的热电偶等。
除了电压互感器和水位计之外，该试验中使用的其他试验仪器仪表都由具有资质的机构进行了校验。
试验测点、参数和仪表类别之间的关系见表１。
表１ 试验测点、参数和仪表类别间的关系试验测点试验参数试验仪表类别校验要求试验计算主要主要第一类实验室校验参与第二类实验室校验或就地校验或比对检查参与辅助辅助第三类无需校验不参与 对各类仪表的要求是：（１）压力使用第一类仪表，准确度为０．１级的压力变送器，包括表压和绝对压力等变送器，仪表的测量不确定度小于０．３％。
（２）温度使用第一类仪表，带有补偿导线的Ｋ型热电偶测量，准确度在±０．６Ｋ以内。
（３）流量使用第一类仪器，科里奥利力质量流量计测量主凝结水流量，准确度为０．２％。
（４）电功率使用第一类仪器，准确度为０．１５％的电功率表测量发电机功率。
电压互感器的准确度为０．１级，是第一类仪表；电流互感器的准确度为０．３级，是第二类仪表。
（５）其他仪器仪表使用专用的数据采集系统来采集数据。
水位计具有出厂检验报告并经过现场检查。
１．４试验运行条件１．４．１系统隔离试验前按照隔离清单，对主蒸汽系统、辅汽系统、凝结水系统、给水系统、余热锅炉高压和低压系统进行了隔离。
系统不明泄漏率应小于０．４％。
１．４．２允许偏差试验主要的运行参数与设计值的偏差应在规定的范围内，见表２［１］。
表２ 试验运行的允许偏差名称运行参数与设计值的允许偏差高压蒸汽温度／℃±１５高压蒸汽压力／％±３电功率／％±５排汽压力／ｋＰａ±２．５１．４．３时间和次数单次试验持续时间为１．５ｈ，然后重复一次。
热耗率重复性偏差在±０．２５％以内。
２ 计算和修正方法２．１计算方法·７２２·第２６卷 该汽轮机热力系统无加热器和除氧器，通过测量主凝结水量和系统不明泄漏量，即可确定进入汽轮机的主蒸汽流量。
直接测量发电机功率、功率因数和励磁机功率，确定修正到额定条件下的发电机功率，然后计算得到汽轮机热耗率。
２．１．１发电机功率的计算发电机功率的计算公式为：Ｐｇｅｎ＝Ｐｇｅｎ，ｍ－Ｐｅｐ（１）式中：Ｐｇｅｎ为发电机功率，ｋＷ；Ｐｇｅｎ，ｍ为测得的发电机功率，ｋＷ；Ｐｅｐ为励磁机功率，ｋＷ。
Ｐｇｅｎ，ｔ＝Ｐｇｅｎ－（Ｐｌ，ｔ－Ｐｌ，ｒ）（２）式中：Ｐｇｅｎ，ｔ为修正到额定功率因数下的发电机功率，ｋＷ；Ｐｌ，ｔ为试验功率因数下的发电机损失，ｋＷ；Ｐｌ，ｒ为额定功率因数下的发电机损失，ｋＷ。
２．１．２汽轮机热耗率的计算热耗率的计算公式为：Ｒｈ，ｔ＝Ｍｍｓｈｍｓ－ＭｃｗｈｃｗＰｇｅｎ，ｔ×１０００（３）式中：Ｒｈ，ｔ为试验热耗率，ｋＪ／（ｋＷ·ｈ）；Ｍｍｓ为主蒸汽流量，ｔ／ｈ；ｈｍｓ为主蒸汽焓，ｋＪ／ｋｇ；Ｍｃｗ为凝结水流量，ｔ／ｈ；ｈｃｗ为凝结水焓，ｋＪ／ｋｇ；Ｐｇｅｎ，ｔ为修正到额定功率因数下的发电机功率，ｋＷ。
２．２修正方法 利用修正曲线进行参数修正。
２．２．１发电机功率的修正Ｐｇｅｎ，ｃ＝Ｐｇｅｎ，ｔ－（Ｆｃ，ｐ＋Ｆｃ，ｔ＋Ｆｃ，ｂｐ）（４）式中：Ｐｇｅｎ，ｃ为修正后电功率，ｋＷ；Ｆｃ，ｐ为主蒸汽压力修正量，ｋＷ；Ｆｃ，ｔ为主蒸汽温度修正量，ｋＷ；Ｆｃ，ｂｐ为背压修正量，ｋＷ。
２．２．２热耗率的修正Ｒｈ，ｃ＝Ｒｈ，ｔ－（Ｆ′ｃ，ｐ＋Ｆ′ｃ，ｔ＋Ｆ′ｃ，ｂｐ）（５）式中：Ｒｈ，ｃ为修正后热耗率，ｋＪ／（ｋＷ·ｈ）；Ｆ′ｃ，ｐ为主蒸汽压力修正量，ｋＪ／（ｋＷ·ｈ）；Ｆ′ｃ，ｔ为主蒸汽温度修正量，ｋＪ／（ｋＷ·ｈ）；Ｆ′ｃ，ｂｐ为背压修正量，ｋＪ／（ｋＷ·ｈ）。
２．３计算结果 主要数据和修正后的结果见表３。
表３ 试验数据和计算结果项目预备性试验试验工况（１）主蒸汽压力／ＭＰａ ４．２８ ４．２６主蒸汽温度／℃５００．４ ５００．３主蒸汽焓／（ｋＪ·ｋｇ－１）３ ４４２．６ ３ ４４２．７主蒸汽流量／（ｔ·ｈ－１）３５２．２５ ３５０．６２排汽压力／ｋＰａ ７．８１ ７．７８凝结水压力／ＭＰａ ２．０６ ２．０８凝结水温度／℃４１．２ ４１．２凝结水焓／（ｋＪ·ｋｇ－１）１７４．３ １７４．２凝结水流量／（ｔ·ｈ－１）３５３．０３ ３５１．３７发电机功率／ｋＷ １０７ ０３０．３ １０６ ７８９．３发电机损失／ｋＷ １ ５３１．９ １ ４８９．２励磁功率／ｋＷ １６３．５ １４４．８额定条件下发电机功率／ｋＷ １０６ ７０４．０ １０６ ４４２．３试验热耗率／（ｋＪ·ｋＷ－１·ｈ－１）１０ ８１３．１ １０ ７８９．４修正到额定工况下的发电机功率主蒸汽压力修正值／ｋＷ ２ １３５．８ １ ５７３．３主蒸汽温度修正值／ｋＷ－３３７．２－３４４．４排汽压力修正值／ｋＷ－５２４．５－５２７．９修正后发电机功率／ｋＷ １０７ ５６５．７ １０７ ３１４．６修正到额定工况下的热耗主蒸汽压力修正值／（ｋＪ·ｋＷ－１·ｈ－１）－０．６－０．４主蒸汽温度修正值／（ｋＪ·ｋＷ－１·ｈ－１）１７．３ １７．７排汽压力修正值／（ｋＪ·ｋＷ－１·ｈ－１）－６４．３－６２．４修正后热耗率／（ｋＪ·ｋＷ－１·ｈ－１）１０ ８６０．７ １０ ８３４．５重复性（相对偏差）／％０．２４修正到额定工况的主蒸汽流量／（ｔ·ｈ－１）３５３．１ ３５１．４２．４不确定度计算 试验总不确定度包括了系统不确定度和随机不确定度。
