电磁离合器的工作原理
电磁离合器的工作原理
电磁离合器的特点和工作原理电磁离合器的特点和工作原理关键词：电磁离合器摘要：一是采用增加电磁离合器磨擦副径向尺寸的单磁路来实现。
如 SOMET 公司的 SM92、TM—11E 剑杆织机的离合器，就是由 SM92 中的离合器采用增加径向尺寸满足 TM—llE 中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属磨擦材料片作为磨擦副，非金属磨擦片与金属磨擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁前言：一是采用增加电磁离合器磨擦副径向尺寸的单磁路来实现。
如SOMET 公司的 SM92、TM—11E 剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足 TM—llE 中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属磨擦材料片作为磨擦副，非金属磨擦片与金属磨擦，使用寿命较长。
由于离合器的寿命取决于磨擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁路方式增加离合器磨擦副直径来增大扭矩的措施，其实质是提高了无梭织机使用的可靠性。
二是电磁离合器受无梭织机结构尺寸的限制，在离合器径向尺寸不能增加的情况下，运用多片电磁离合器磁通多次过片理论，采用双磁路离合器结构，其扭矩亦可以大为提高，满足无梭织机扭矩增大的需要。
但双磁路中由于磁通两次过片，磨擦副必须选择金属材料，由此造成无梭织机因离合器磨擦副磨损太快，促使双磁路的磨擦副磨损率极高，而导致无梭织机可靠性下降。
如 SMIT 公司生产的 FAST 剑杆织机； PICANOL 公司生产的 GTM—A、GTM—AS 剑杆织机； DORNIER 公司生产的 HTV— 1／E、HTV—M／E 等，均采用双磁路共衔铁组合离合器。
还有 PICANOL 公司近期生产的新型 DELTA 喷气织机中的制动器也选用双磁路结构的磨擦副， SMIT 公司FAST 中的剑杆织机电磁离合器也选用双磁路结构的磨擦副，以适应该类织机在不增加磨擦副径向尺寸下，满足织机增大扭矩的需求。
电磁离合器设计
电磁离合器设计电磁离合器是一种基于电磁原理的传动装置，它可以通过调整电磁场强度来实现输出轴和输入轴的分离和接合。
电磁离合器广泛应用于自动化控制、机械传动等领域，本文将介绍电磁离合器的设计方法及其工作原理。
1. 电磁离合器的基本原理电磁离合器由输入轴、输出轴和电磁元件组成。
它的工作原理是，当输入轴转动时激活电磁元件，使得输出轴也开始转动。
当输入轴停止转动后，电磁元件会被关闭，输出轴也会随之停止转动。
这种机制能够实现输出轴和输入轴的自由连接和分离。
2. 电磁离合器的设计要点电磁离合器的设计需要考虑以下几个方面：2.1 电磁铁的设计电磁离合器的电磁元件通常是电磁铁。
它的设计要点包括电磁铁的磁路设计、导体截面积和匝数的计算等。
电磁铁的设计应保证其磁场强度和电流密度满足要求，并且应使电磁铁的体积和重量尽可能小。
2.2 输出轴和输入轴的设计设计电磁离合器时，需要考虑输出轴和输入轴的转矩和转速等参数。
输出轴和输入轴的设计要使得输出轴的转矩和转速能够满足实际应用的需要，同时应使得输出轴和输入轴的尺寸和重量尽可能小。
2.3 电气控制系统的设计电磁离合器的电气控制系统包括电源、开关和保护装置等。
设计时需要考虑电气系统的稳定性和可靠性，同时应使得电气控制系统的复杂度尽可能小。
3. 电磁离合器设计流程电磁离合器的设计流程包括以下几个步骤：3.1 确定设计参数根据实际应用需要，确定输入轴和输出轴的转矩和转速等参数，同时确定电气控制系统的额定电压、电流等参数。
3.2 设计电磁铁根据输入轴和输出轴的参数，计算出所需的电磁铁的参数，包括导体截面积、匝数等。
3.3 计算磁路参数计算磁路参数，包括磁场强度、磁通量等。
根据磁路参数计算输出轴和输入轴的转矩和转速等参数，以确定输出轴和输入轴的设计参数。
3.4 电气部分的设计设计电气控制系统，包括电源、开关、保护装置等。
确定电路设计参数，包括电源的额定电流、电流保险丝的额定电流等。
4. 电磁离合器的性能检测方法电磁离合器的性能检测方法包括静态试验和动态试验。
电磁式离合器工作原理_天机传动
天机传动天机传动
电磁式离合器工作原理_天机传动
电磁离合器主要包括可控硅整流电源、电磁转差离合器和异步电动机三大部分。
可控硅整流电源通常采用单相全波和桥式电路，通过改变可控硅的控制角，可以方便地改变输出直流电压的大小。
转差离合器由电枢和磁极两部分组成，这两部分没有机械联系，都能自由旋转。
电枢与异步电动机同轴连结或用联轴节连结，由电动机带着它转动，称为主动部分，磁极则是用联轴节与工作机械(负载)相连的，称为从动部分。
电枢通常用整块的铸钢加工而成，形状很象一个杯子，上面没有绕组。
磁极则由铁心和绕组两部分组成，其结构如图10-2所示。
绕组由可控硅整流电源励磁。
当电动机带动杯形电枢旋转时，电枢就会因切翻磁力线而感应出涡流来，图10-2(b)中润流的方向可由右手定则确定如走线所示，这涡流与磁极的磁场作用产生电磁力，根据左手定则可知，此电磁力所形成的转矩将使磁极跟着电枢同方向旋转，从而也带动了工作机械旋转。
由于异步电动机的固有机械特性较硬，因而可以认为电枢的转速是近似不变的，而磁极的转速则由磁极磁场的强弱而定，即由励磁电流的大小而定，因此，只要改变励磁电流的大小，就可以改变磁极的转速，也就可改变工作机械的转速。
由天机传动提供。

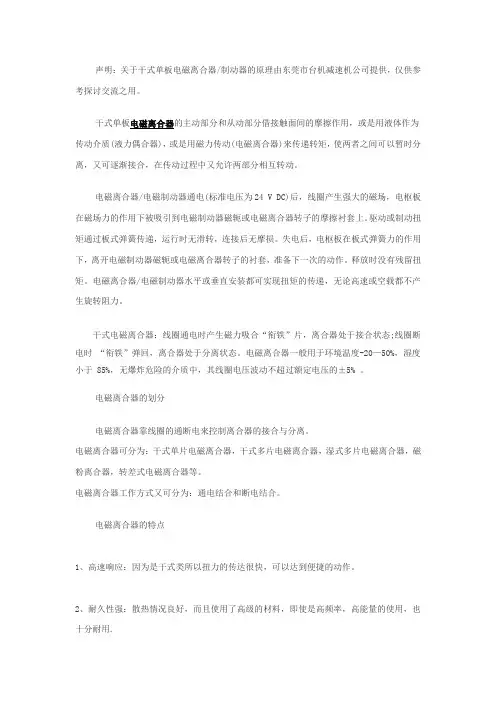

DC24V电磁离合器工作原理与特点
声明：关于干式单板电磁离合器/制动器的原理由东莞市台机减速机公司提供，仅供参考探讨交流之用。
干式单板电磁离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
电磁离合器/电磁制动器通电(标准电压为24 V DC)后，线圈产生强大的磁场，电枢板在磁场力的作用下被吸引到电磁制动器磁轭或电磁离合器转子的摩擦衬套上。
驱动或制动扭矩通过板式弹簧传递，运行时无滑转，连接后无摩损。
失电后，电枢板在板式弹簧力的作用下，离开电磁制动器磁轭或电磁离合器转子的衬套，准备下一次的动作。
释放时没有残留扭矩。
电磁离合器/电磁制动器水平或垂直安装都可实现扭矩的传递，无论高速或空载都不产生旋转阻力。
干式电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态;线圈断电时“衔铁”弹回，离合器处于分离状态。
电磁离合器一般用于环境温度-20—50%，湿度小于 85%，无爆炸危险的介质中，其线圈电压波动不超过额定电压的±5% 。
电磁离合器的划分电磁离合器靠线圈的通断电来控制离合器的接合与分离。
电磁离合器可分为：干式单片电磁离合器，干式多片电磁离合器，湿式多片电磁离合器，磁粉离合器，转差式电磁离合器等。
电磁离合器工作方式又可分为：通电结合和断电结合。
电磁离合器的特点1、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。
2、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用.3、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。
4、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。
电磁离合器的工作原理电磁离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又答应两部分相互转动。
电磁离合器吸盘的作用原理
电磁离合器吸盘的作用原理
电磁离合器吸盘的作用原理是利用电磁力来实现离合器的连接和分离。
电磁离合器由定子和转子构成，定子上有一个电磁线圈，当通电时会产生磁场。
转子上有一个铁芯，通过磁力吸附在定子上。
当电磁离合器通电时，电磁线圈产生的磁场会吸引转子上的铁芯，使之与定子连接。
这样，转子就会随着定子的旋转而旋转，实现传动。
当断开电源时，电磁线圈的电流断开，磁场消失，转子上的铁芯失去吸附力，与定子断开连接，实现离合。
电磁离合器控制原理
电磁离合器控制原理
电磁离合器是一种常用的机械传动装置，它通过电磁原理实现传动功效。
电磁离合器的控制原理主要包括电磁激励原理、磁路原理和控制电路原理。
1. 电磁激励原理
电磁离合器的电磁激励原理是通过电流激发线圈中的磁场，使得离合器的传动部件产生磁力吸附效应，从而实现传动功效。
电磁激励原理的实现需要满足一定的电流和磁感应强度条件，同时还需要保证线圈的电气绝缘性能和机械强度等方面的要求。
2. 磁路原理
电磁离合器的磁路原理是指通过合理的磁路设计，使得磁场能够有效地产生和传递，从而实现离合器的传动效果。
电磁离合器的磁路设计需要考虑线圈和铁心的材料和形状等因素，以及传动部件的位置和尺寸等因素。
3. 控制电路原理
电磁离合器的控制电路原理是指通过控制线圈的电流和时间，实现离合器的开合和传动控制。
控制电路的设计需要考虑电源电压和电流、线圈电阻和电感、开关器件的类型和特性等因素，以保证控制效果和安全性能。
综上所述，电磁离合器的控制原理是一个复杂的系统工程，需要全面考虑机械、电气、磁性等多个方面的因素，才能实现有效的传动控制效果。
电磁离合器的工作原理
电磁离合器的工作原理电磁离合器的特点和工作原理电磁离合器的特点和工作原理关键词：电磁离合器摘要：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。
如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁前言：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。
如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁路方式增加离合器摩擦副直径来增大扭矩的措施，其实质是提高了无梭织机使用的可靠性。
二是电磁离合器受无梭织机结构尺寸的限制，在离合器径向尺寸不能增加的情况下，运用多片电磁离合器磁通多次过片理论，采用双磁路离合器结构，其扭矩亦可以大为提高，满足无梭织机扭矩增大的需要。
但双磁路中由于磁通两次过片，摩擦副必须选择金属材料，由此造成无梭织机因离合器摩擦副磨损太快，促使双磁路的摩擦副磨损率极高，而导致无梭织机可靠性下降。
如SMIT公司生产的FAST剑杆织机；PICANOL公司生产的GTM—A、GTM—AS剑杆织机；DORNIER公司生产的HTV—1／E、HTV—M／E等，均采用双磁路共衔铁组合离合器。
还有PICANOL公司近期生产的新型DELTA喷气织机中的制动器也选用双磁路结构的摩擦副，SMIT公司FAST中的剑杆织机电磁离合器也选用双磁路结构的摩擦副，以适应该类织机在不增加摩擦副径向尺寸下，满足织机增大扭矩的需求。
电磁离合器概述
电磁离合器（Electromagnetic Clutch）电磁离合器定义：在电磁力作用下具有离合功能的离合器。
电磁离合器分类：干式单片电磁离合器干式多片电磁离合器湿式多片电磁离合器磁粉电磁离合器转差式电磁离合器电磁离合器结构和工作原理干式单片电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。
干式多片/湿式多片电磁离合器：原理同上，另外增加几个摩擦付，同等体积转矩比干式单片电磁离合器大，湿式多片电磁离合器工作时必须有油液冷却和润滑。
磁粉离合器：在主动与从动件之间放置磁粉，不通电时磁粉处于松散状态，通电时磁粉结合，主动件与从动件同时转动。
优点：可通过调节电流来调节转矩，允许较大滑差。
缺点：较大滑差时温升较大，相对价格高转差式电磁离合器：离合器工作时，主、从部分必须存在某一转速差才有转矩传递。
转矩大小取决于磁场强度和转速差。
励磁电流保持不变，转速随转矩增加而剧烈下降；转矩保持不变，励磁电流减少，转速减少得更加严重。
转差式电磁离合器由于主、从动部件间无任何机械连接，无磨损消耗，无磁粉泄漏，无冲击，调整励磁电流可以改变转速，作无级变速器使用，这是它的优点。
该离合器的主要缺点是转子中的涡流会产生热量，该热量与转速差成正比。
低速运转时的效率很低，效率值为主、从动轴的转速比，即η＝n2/n1适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。
主动件与从动件之间处于分离状态时，主动件转动，从动件静止；主动件与从动件之间处于接合状态，主动间带去从动件转动。
广泛适用于机床、包装、印刷、纺织、轻工、及办公设备中。
电磁离合器一般用于环境温度－20—50％，湿度小于85％，无爆炸危险的介质中，其线圈电压波动不超过额定电压的±5％电磁离合器电磁制动器的9种基本使用方法1.连接与切离动作：驱动部位与起动部位之间安装离合器，则不须停止驱动处，起动处会依必要反应做连接与切离的动作.2.保持制动：为了维持惯性负荷、紧急状况、作业途中时的机器中断而使用制动器.3. 变速：作业途中时有相互转换速度的情形、此时使用离合器、则不须关闭驱动处即可变速.4. 正反转：负荷点的正反转切换时、配合离合器使用则驱动外只要顺向回转即可.5. 高频运转：在快速循环中的断续运转、反复利用马达上的ON、OFF所提供的频度有限、因此使用离合器、使之迅速反应、高精度的制动.6. 位置推算：停留于测定位置或定量的传送都须仰赖高精度定位装置、使用离合器便能达到定位或定量功能.7. 寸动：机械开始作动与位置接合时、只须以离合器瞬时作动即可.8. 缓冲起动、制动：减少对负荷的冲击之起动、停止，可调节转速使用，但如发热过大、应把滑差的时间缩短.变速寸动定位停止.分度高频度运转过负荷保护缓冲起动.停止链接.切离正反转制动.保持使用注意事项●干式电磁离合器使用时禁止加入油脂，否则将导致扭矩下降。
电磁离合器的工作原理
电磁离合器的工作原理
电磁离合器是一种利用电磁力传递转矩的装置，通过控制电磁场的开闭来实现驱动和离合的功能。
其工作原理如下：
1. 结构：电磁离合器由主动轮、从动轮和电磁激磁器组成。
主动轮和从动轮通过重合装配在一起，并通过皮带或链条连接到传动系统。
电磁激磁器位于主动轮的外侧，由电源提供电能。
2. 工作过程：当电磁激磁器接通电源时，电流通过线圈产生磁场，磁场作用于从动轮上的铁芯，使从动轮与主动轮产生摩擦力。
3. 离合状态：当电磁激磁器断开电源时，磁场消失，从动轮与主动轮之间的摩擦力消失，使两轮脱离连接，实现离合状态。
此时，传动系统不再受到主动轮的驱动。
4. 连接状态：当电磁激磁器接通电源时，磁场重新产生，使从动轮与主动轮重新连接。
此时，传动系与主动轮同步转动。
5. 控制方式：电磁离合器的控制可以通过激磁器的开闭来实现。
可以使用手动开关、踏板或自动化系统进行控制。
例如，车辆的离合器可以通过踏板控制。
电磁离合器通过控制电磁激磁器的开闭，实现主动轮和从动轮的连接和断开，从而实现驱动和离合的功能。
它广泛应用于机械传动系统中，如汽车的离合器、电动机的启动离合器等。
简述电磁离合器的工作原理
简述电磁离合器的工作原理电磁离合器是一种常用的机械设备，用于将动力从一个旋转轴传递到另一个旋转轴。
它是通过电磁感应原理来实现的。
在这篇文章中，我们将介绍电磁离合器的工作原理和应用。
一、电磁离合器的概述电磁离合器是一种靠电磁力来传递动力的离合器，它包括行星齿轮、电磁线圈、定子、转子和离合器外壳等部分。
当电磁线圈通电时，行星齿轮组装在定子上的离合器，会将动力传递到转子上，从而实现动力输出。
在电磁感应原理的作用下，通过电磁力，离合器内的转子和外壳是分别连接和分离的。
二、电磁离合器的工作原理电磁离合器的工作原理是基于电磁感应原理的，其过程中需要电源，电磁线圈和转子。
在电磁线圈中流过电流时，会产生一个磁场。
这个磁场会与旋转中的转子相互作用，从而使其发生旋转。
当电源中的电流通过电磁线圈时，电磁力就会产生。
这时，转子和离合器壳体之间的离合器就被吸附在了一起。
转子转动的速度会自动与离合器壳体同步。
这时，电磁离合器就能够完成电力传输，实现旋转的动力输出。
当电源中的电流被切断时，电磁力就会消失，这种离合器就会失去作用。
这时，转子和离合器壳体就会分离，停止动力输出。
三、电磁离合器的应用电磁离合器是一种常用的控制装置，广泛应用于冶金、化工、机械、航空、航天和铁路等领域。
在不同的领域中，电磁离合器的用途也是多种多样的，如：1、钢铁冶金设备：用于控制各种设备的启停和剥离负载。
2、化工设备：用于控制混合器和搅拌机的启停和正反转。
3、风电设备：用于控制旋转风轮加速度，在控制系统中充当瞬时换挡器。
4、汽车行业：用于控制无级变速器、制动器、离合器等设备的运行。
电磁离合器是一种常用的传动设备，其能够完成动力传输和启停控制等功能。
在不同的领域和行业中，电磁离合器的作用都是十分重要的。
四、电磁离合器的优势和缺点1、优势：（1）电磁离合器具有动力传递的快速性和高效率，因此其在工业生产中被广泛应用。
（2）电磁离合器在不同的领域和行业中都能够起到不同的作用，具有广泛的适用性。
电磁离合器的工作原理
电磁离合器的工作原理电磁离合器（EMC）是一种广泛用于控制和断开电力系统中的电源的设备。
它通常是用于断开在特定电压水平下的低电平的负载，以防止发生短路，从而保护负载和电源系统。
它们也可以用来控制电源，例如当电源发生故障时，它们可以断开电源，以防止发生不必要的危险情况。
电磁离合器通常由两个主要部件组成，即磁铁和线圈。
磁铁与线圈之间的空气空间可以由连接到一起的电缆控制，从而控制电源的断开或连接。
两个部件之间的空气空间越小，操作越频繁，因此，它可以用于需要高频繁操作的系统中。
当被施加于电磁离合器的电源上是一个低电压时，磁铁会被吸引到线圈中，关闭空气空间。
这时，电源将被断开，禁止电流流向负载。
当施加于电磁离合器的电压达到一定水平时，磁铁将不再被线圈吸引，这样，空气空间将打开，允许电流流向负载，从而恢复电源连接。
此外，电磁离合器还具有一些其他优点，例如，它可以有效地控制电流，防止短路和故障，并降低电力系统中的断路器数量和同步逻辑控制设备。
电磁离合器也可以用作电能调度、防止快速开关跳闸、保护电力系统的设备和防止热故障的措施。
当电磁离合器用作电能调度设备时，它可以精确地调整负载的电压和电流水平，从而提高能源的利用率和效率。
通用的电磁离合器工作原理是由输入电源控制的，它可以以持续的方式断开和连接电源，从而达到调节电压和功率的目的。
另一种特殊的工作原理是由外部控制信号控制的，这种信号可以控制电磁离合器断开或连接负载。
总之，电磁离合器是一种重要的电源控制设备，它可以有效地防止短路、控制电源、调节电压和提供高频繁操作。
电磁离合器也可以用于电能调度、保护电力系统的设备和防止热故障的措施。
因此，电磁离合设备是电气系统和工业自动化中不可或缺的一部分。
电磁离合器控制原理
电磁离合器控制原理
电磁离合器是一种能够实现传动装置的分离和联接的机械传动装置，广泛应用于各种工业自动化设备中。
其控制原理主要包括以下几个方面：
1.电磁离合器的基本结构及工作原理：电磁离合器由驱动器、定子、转子和磁芯等组成。
当驱动器通电时，将产生磁场，使磁芯中的铁磁材料磁化，从而使转子受到磁吸力，实现传动。
2.电磁离合器的控制方法：常用的电磁离合器控制方法有电压控制和电流控制两种。
其中，电压控制是通过改变电源电压的大小和频率来改变电磁离合器的转矩和转速，电流控制则是通过改变电流的大小和方向来调整转矩和转速。
3.电磁离合器的特点和应用：电磁离合器具有传动效率高、响应速度快、结构简单等优点，被广泛应用于各种机械传动装置中，如风机传动、水泵传动、输送机传动等。
4.电磁离合器的维护和保养：在使用电磁离合器时，需要注意其维护和保养，以确保其正常运行。
常见的维护方法包括定期检查电磁离合器的电气连接、清洁电磁离合器表面、检查传动轴和轴承的状态等。
总之，了解电磁离合器的控制原理对于工业自动化设备的设计和维护具有重要的意义。
- 1 -。
混动汽车的电磁离合器工作原理
混动汽车的电磁离合器工作原理
混动汽车的电磁离合器是用来控制内燃发动机和电动机之间的
连接和分离的装置。
其工作原理如下：
1. 电磁激活，当驾驶员启动混动汽车或需要电动机辅助时，电
控系统会发送信号给电磁离合器，激活电磁离合器。
2. 连接内燃发动机和电动机，激活后，电磁离合器会将内燃发
动机和电动机连接起来，使它们可以共同驱动车辆。
3. 分离内燃发动机和电动机，当需要纯电动驱动或者在减速、
停车等情况下，电控系统会发送信号给电磁离合器，使其断开内燃
发动机和电动机的连接。
总的来说，电磁离合器通过控制内燃发动机和电动机之间的连
接和分离，实现了内燃发动机和电动机的协同工作，从而提高了混
动汽车的燃油经济性和环保性能。
同时，它也为车辆提供了更灵活
的动力输出方式，使得汽车在不同驾驶模式下能够更加高效地运行。
此外，电磁离合器的工作原理也为混动汽车的能量回收和再利用提
供了技术支持，进一步提升了车辆的动力性能和节能环保特性。
简述汽车空调电磁离合器的工作原理
简述汽车空调电磁离合器的工作原理汽车空调电磁离合器是汽车空调系统中的一个重要组件，它的作用是控制压缩机的运行。
下面我将详细介绍汽车空调电磁离合器的工作原理。
汽车空调电磁离合器由定子、线圈、滑盖、活塞、压盘和摩擦片等部分组成。
当驾驶员打开空调开关时，电源会给定子线圈供电，线圈激发磁场，使得活塞被电磁力拉向定子。
此时，压盘与增压盘之间的空隙消失，活塞和压盘贴合在一起。
在空调工作过程中，压缩机需要定期进行启动和停止。
当压缩机需要运行时，电磁离合器会向压盘施加压力，使其与增压盘紧密接触。
此时，活塞将随之运动，通过连接杆将动力传输给压缩机，从而带动压缩机的转动。
在这个过程中，压缩机会吸入低压气体并将其压缩成高压气体，从而实现制冷效果。
当压缩机不需要运行时，电磁离合器会断开电源，磁场消失，活塞回弹。
这样，压盘和增压盘之间的连接就会断开，压缩机的转动也停止。
这种工作方式能够提高汽车空调系统的效率，避免能源的浪费。
需要注意的是，汽车空调电磁离合器在工作过程中可能会产生一定的摩擦和热量。
为了保护离合器的寿命和安全性，一些车辆会配备温度开关，通过监测离合器的温度进行自动控制。
当温度过高时，温度开关会切断电源，以防止电磁离合器过热。
这也提醒我们，及时维护空调系统并保持正常运行温度是非常重要的。
总的来说，汽车空调电磁离合器的工作原理是通过电磁力控制压盘和活塞之间的接触情况，从而实现启动和停止压缩机的工作。
理解电磁离合器的工作原理对于我们正确操作和维护汽车空调系统至关重要。
在使用汽车空调系统时，我们应该注意空调的使用时间和环境，并及时保养维修，确保汽车空调系统的持久运行和我们的舒适体验。
电磁离合器的工作原理
电磁离合器的工作原理电磁离合器的特点和工作原理电磁离合器的特点和工作原理关键词：电磁离合器摘要：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。
如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁前言：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。
如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁路方式增加离合器摩擦副直径来增大扭矩的措施，其实质是提高了无梭织机使用的可靠性。
二是电磁离合器受无梭织机结构尺寸的限制，在离合器径向尺寸不能增加的情况下，运用多片电磁离合器磁通多次过片理论，采用双磁路离合器结构，其扭矩亦可以大为提高，满足无梭织机扭矩增大的需要。
但双磁路中由于磁通两次过片，摩擦副必须选择金属材料，由此造成无梭织机因离合器摩擦副磨损太快，促使双磁路的摩擦副磨损率极高，而导致无梭织机可靠性下降。
如SMIT公司生产的FAST剑杆织机；PICANOL公司生产的GTM—A、GTM—AS剑杆织机；DORNIER公司生产的HTV—1／E、HTV—M／E等，均采用双磁路共衔铁组合离合器。
还有PICANOL公司近期生产的新型DELTA喷气织机中的制动器也选用双磁路结构的摩擦副，SMIT公司FAST中的剑杆织机电磁离合器也选用双磁路结构的摩擦副，以适应该类织机在不增加摩擦副径向尺寸下，满足织机增大扭矩的需求。
电磁离合器原理
电磁离合器原理—天机传动
电磁离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又答应两部分相互转动。
1、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用。
2、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。
3、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。
4、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。
由天机传动提供。
电磁离合器工作原理
电磁离合器工作原理
电磁离合器是一种利用电磁作用产生摩擦力来传递动力的装置。
它主要由激磁线圈、转子、定子和摩擦片等组成。
1. 工作原理：电磁离合器的工作原理基于电磁感应。
当激磁线圈通电时，产生一个磁场，磁场使得转子上的铁芯被磁化。
同时，摩擦片与转子之间存在一定的摩擦力，使得转子与摩擦片建立起机械联系。
2. 工作过程：当电磁离合器的激磁线圈通电时，磁场使得转子上的铁芯被磁化，转子与摩擦片之间的摩擦力增加。
在此情况下，转动输入轴，即转子的转动将被传递到输出轴。
当激磁线圈断电时，磁场消失，铁芯的磁化也消失，摩擦力减小。
此时转子与摩擦片之间的摩擦力不足以传递动力，输出轴停止转动。
3. 控制原理：电磁离合器的控制原理是通过控制激磁线圈的通断来实现。
通电时，离合器工作；断电时，离合器停止工作。
通过控制激磁线圈的通电时间和断电时间的长短，可以控制离合器的工作时间和停止时间。
总的来说，电磁离合器利用电磁感应原理，通过激磁线圈的通断控制，实现传递动力的目的。
它在机械传动系统中起到重要作用，可以实现输入轴和输出轴之间的无接触传递。
这种传动方式具有灵活、可靠、无摩擦磨损等优点，广泛应用于汽车、机床、工程机械等领域。
电磁离合器的结构与工作原理
电磁离合器的结构与工作原理电磁离合器是利用电磁铁吸力操纵的离合器，属于一种自动电器。
它能按照工作的需要，随时将一个转动轴的动力传递给另一个转动轴。
电磁离合器按其工作原理分为摩擦片式、铁粉式、感应转差式牙嵌式等几种。
这里只介绍国产DLNI 0型摩擦片式电磁离合器，这种离合器常用来控制机床某些部件工作时的起动、反向、变速及制动等。
DLM 0型摩擦片式电磁离合器的结构。
它由摩擦片、直流电磁铁、传动轴、内、外摩擦片组来传递转动力矩。
拨盘等部分组成，通过内摩擦片10的外圆直径较小，内孔有花键槽，套在花键轴13上，随花键轴一起转动。
外摩擦片9的内孔较大，装有弹簧垫圈8，外圆有花键槽，套在拨盘11上，拨盘用来固定机床设备上的齿轮15,摩擦片的片数决定于传递力矩的大小。
磁扼7、线圈3和衔铁17, 18组成电磁铁。
磁扼7和衔铁17, 18可以沿花键轴的轴向在一定范围内移动。
衔铁吸合时行程的大小用固定板4来调节，固定板靠止动螺丝6固定在花键上。
调节好衔铁吸合行程并固定后，磁辘7就只能随花键轴旋转，不能再沿着轴向移动。
衔铁的退后行程，由止推环12的位置决定。
衔铁与花键轴间的非磁性套16是用来减少磁通沿轴泄漏的。
线圈装在磁扼的环形槽内，一端通过径向孔焊在接触环上，通过电刷与电源正极联结，另一端焊在磁扼上，磁扼和机床接电源负极。
线圈的额定电压为24伏.当线圈通电时，磁扼吸合衔铁，将摩擦片组压紧，依靠内、外摩擦片间的摩擦力，将拨盘(由齿轮带动)的转动力矩通过外摩擦片传给内摩擦片，再由内摩擦片带动花键轴转动，从而实现了转矩的传递。
在线圈断电后，由于外摩擦片间的弹簧垫圈8的作用，使内、外摩擦片分离而停止传递转矩衔铁内环与衔铁外环之间是滑动连接，这样可以调节摩擦片组沿外环和内环的轴向间距。
铣床电磁离合器工作原理
铣床电磁离合器工作原理
铣床电磁离合器是一种常用的机械传动装置，它通过电磁作用将电能转化为机械能，从而控制铣床的传动和停止。
铣床电磁离合器主要由电磁铁、摩擦片、皮带轮和压盖等部件组成。
当电磁铁通电时，产生一定的电磁力，使摩擦片与皮带轮紧密接触。
此时，铣床的主轴（或其他传动部件）与电动机的皮带轮通过摩擦力的作用而带动一起旋转，实现传动效果。
当需要停止铣床运转时，只需切断电源，电磁铁不再通电，电磁力消失，摩擦片与皮带轮之间的接触也会解除。
由于摩擦力的减小，导致主轴的转动也会逐渐减缓停止，从而实现铣床的停止运转。
当需要再次启动铣床时，只需重新通电，电磁铁重新产生电磁力，使摩擦片与皮带轮再次紧密接触，传动再次实现。
总结起来，铣床电磁离合器通过电磁力控制摩擦片与皮带轮之间的接触状况，从而实现铣床的传动和停止。
它具有结构简单、易于控制、操作方便等特点，在机械传动中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁离合器的工作原理电磁离合器的特点和工作原理电磁离合器的特点和工作原理关键词：电磁离合器摘要：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。
如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁前言：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。
如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。
其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。
由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁路方式增加离合器摩擦副直径来增大扭矩的措施，其实质是提高了无梭织机使用的可靠性。
二是电磁离合器受无梭织机结构尺寸的限制，在离合器径向尺寸不能增加的情况下，运用多片电磁离合器磁通多次过片理论，采用双磁路离合器结构，其扭矩亦可以大为提高，满足无梭织机扭矩增大的需要。
但双磁路中由于磁通两次过片，摩擦副必须选择金属材料，由此造成无梭织机因离合器摩擦副磨损太快，促使双磁路的摩擦副磨损率极高，而导致无梭织机可靠性下降。
如SMIT公司生产的FAST剑杆织机；PICANOL公司生产的GTM—A、GTM—AS剑杆织机；DORNIER公司生产的HTV—1／E、HTV—M／E等，均采用双磁路共衔铁组合离合器。
还有PICANOL公司近期生产的新型DELTA喷气织机中的制动器也选用双磁路结构的摩擦副，SMIT公司FAST中的剑杆织机电磁离合器也选用双磁路结构的摩擦副，以适应该类织机在不增加摩擦副径向尺寸下，满足织机增大扭矩的需求。
电磁离合器的工作原理电磁离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质（液力偶合器），或是用磁力传动（电磁离合器）来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又答应两部分相互转动。
振动电机，仓壁振动器－海安县蓝天机电制造有限公司目前在汽车上广泛采用的是用弹簧压紧的摩擦（简称为摩擦离合器）。
发动机发出的转矩，通过飞轮及压盘与从动盘接触面的摩擦作用，传给从动盘。
当驾驶员踩下踏板时，通过机件的传递，使膜片弹簧大端带动压盘后移，此时从动部分与主动部分分离。
磁粉离合器摩擦应能满足以下基本要求：（1）保证能传递发动机发出的最大转矩，并且还有一定的传递转矩余力。
（2）能作到分离时，彻底分离，接合时柔和，并具有良好的散热能力。
（3）从动部分的转动惯量尽量小一些。
这样，在分离离合器换档时，与变速器输进轴相连部分的转速就比较轻易变化，从而减轻齿轮间冲击。
（4）具有缓和转动方向冲击，衰减该方向振动的能力，且噪音小。
（5）压盘压力和摩擦片的摩擦系数变化小，工作稳定。
（6）操纵省力，维修保养方便。
电磁离合器的划分电磁离合器靠线圈的通断电来控制离合器的接合与分离。
电磁离合器可分为：干式单片电磁离合器，干式多片电磁离合器，湿式多片电磁离合器，磁粉离合器，转差式电磁离合器等。
电磁离合器工作方式又可分为：通电结合和断电结合。
电磁离合器的特点、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。
、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。
、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。
电磁离合器工作原理与安装注意事项2011/11/4 10:58:52分享 |全国电磁离合器靠线圈的通断电来控制离合器的接合与分离。
电磁离合器可分为：干式单片电磁离合器，干式多片电磁离合器，湿式多片电磁离合器，磁粉离合器，转差式电磁离合器等。
电磁离合器工作方式又可分为：通电结合和断电结合。
目录电磁离合器简介电磁离合器的特点使用注意事项安装注意事项保养与维护方法基本使用方法< type=text/java>bk.view.catalog().start("0");</>多片式电磁离合器结构图干式单片电磁离合器结构示意图磁粉式电磁离合器结构图电磁离合器简介electromagnetic clutches 干式单片电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。
干式多片湿式多片电磁离合器：原理同上，另外增加几个摩擦付，同等体积转矩比干式单片电磁离合器大，湿式多片电磁离合器工作时必须有油液冷却和润滑。
磁粉离合器：在主动与从动件之间放置磁粉，不通电时磁粉处于松散状态，通电时磁粉结合，主动件与从动件同时转动。
优点：可通过调节电流来调节转矩，允许较大滑差。
缺点：较大滑差时温升较大，相对价格高转差式电磁离合器：离合器工作时，主、从部分必须存在某一转速差才有转矩传递。
转矩大小取决于磁场强度和转速差。
励磁电流保持不变，转速随转矩增加而剧烈下降；转矩保持不变，励磁电流减少，转速减少得更加严重。
转差式电磁离合器由于主、从动部件间无任何机械连接，无磨损消耗，无磁粉泄漏，无冲击，调整励磁电流可以改变转速，作无级变速器使用，这是它的优点。
该离合器的主要缺点是转子中的涡流会产生热量，该热量与转速差成正比。
低速运转时的效率很低，效率值为主、从动轴的转速比，即η＝n2/n1 适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。
主动件与从动件之间处于分离状态时，主动件转动，从动件静止；主动件与从动件之间处于接合状态，主动间带去从动件转动。
广泛适用于机床、包装、印刷、纺织、轻工、及办公设备中。
电磁离合器一般用于环境温度－20—50％，湿度小于85％，无爆炸危险的介质中，其线圈电压波动不超过额定电压的±5％电磁离合器的特点1、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。
2、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用. 3、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。
4、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。
使用注意事项●干式电磁离合器使用时禁止加入油脂，否则将导致扭矩下降。
●电磁离合器安装前必须清洗干净，去除防锈脂及杂物。
●电磁离合器可同轴安装，也可以对轴安装，轴向必须固定，主动部分与从动部分均不允许有轴向窜动，对轴安装时，主动部份与从动部份轴之间同轴度应不大于0.lmm。
●湿式电磁离合器工作时,必须在摩擦片间加润滑油,润滑方式采用(1)分浇油润滑;(2)油浴润滑，其浸入油中的部分约为离合器体积的5倍;(3)轴心供油润滑，在高速和高频动作时应采用轴心供油方法。
●牙嵌式电磁离合器安装时,必须保证端面齿之间有一定间隙，使空转时无磨齿现象,但不得大于δ值。
●电磁离合器及制动器为b级绝缘,正常温升40℃。
极限热平衡时的工作温度不允许超过100℃,否则线圈与摩擦部分容易发生破坏。
●电源及控制线路，离合器电源为一般为直流24伏(特殊定货除外)。
它由三相或单相交流电压经降压和全波整流得到，无稳压及滤波要求，电源功率要大于电磁离合器额定功率1.5倍以上。
使用半波整流电源必须加装续流二极管。
安装注意事项1、请在完全没有水分、油分等的状态下使用干式电磁离合器，如果摩擦部位沾有水分或油分等物质，会使摩擦扭力大为降低，离合器的灵敏度也会变差，为了在使用上避免这些情况，请加设罩盖。
2、在尘埃很多的场所使用时，请使用防护罩。
3、用来安装离合器的长轴尺寸请使用jis0401 h6或js6的规格。
用于安装轴的键请使用jis b1301-1959所规定的其中一种。
4、考虑到热膨胀等因素，安装轴的推力请选择在0.2mm以下。
5、安装时请在机械上将吸引间隙调整为规定值的正负20%以内。
6、请使托架保持轻盈，不要使用离合器的轴承承受过重的压力。
7、关于组装用的螺钉，请利用弹簧金属片、接著剂等进行防止松弛的处理。
8、利用机械侧的框架维持引线的同时，还要利用端子板等进行确实的连接。
保养与维护方法为了保证电磁离合器不间断的运行，必须要经常对其进行维护和保养：1、经常在电磁离合器的可动部分添加润滑剂。
2、定期检查衔铁行程的长度。
因为在离合器的运行过程中，由于剖动面的磨损，衔铁的行程长度将增大。
当衔铁行程长度达不到正常值时，必须进行调整，以恢复制动面与转盘之间的最小间隙。
如果衔铁行程长度增大到正常值以上，就可能大大降低吸力。
3、如果更换了磨损的制动面，应重新适当调整制动面与转盘之间的最小间隙。
4、经常检查螺栓的紧固程度，特别要拧紧电磁铁的螺栓、电磁铁与外壳的螺栓、磁轭的螺栓、电磁铁线圈的螺栓和接线螺栓。
5、定期检查可动部件的机械磨损情况，并清除电磁铁零件表面的灰尘、花毛和污垢。
基本使用方法1.连接与切离动作：驱动部位与起动部位之间安装离合器，则不须停止驱动处，起动处会依必要反应做连接与切离的动作.2. 变速：作业途中时有相互转换速度的情形、此时使用离合器、则不须关闭驱动处即可变速.3. 正反转：负荷点的正反转切换时、配合离合器使用则驱动外只要顺向回转即可.4. 高频运转：在快速循环中的断续运转、反复利用马达上的on、off所提供的频度有限、因此使用离合器、使之迅速反应、高精度的制动.5. 寸动：机械开始作动与位置接合时、只须以离合器瞬时作动即可.。
