物业管理电工知识第二章 物业管理电工识图基础
物业电工知识点总结

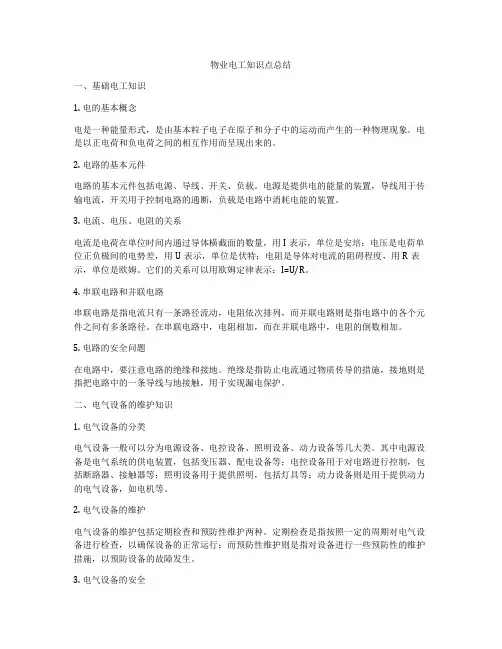

物业电工知识点总结一、基础电工知识1. 电的基本概念电是一种能量形式，是由基本粒子电子在原子和分子中的运动而产生的一种物理现象。
电是以正电荷和负电荷之间的相互作用而呈现出来的。
2. 电路的基本元件电路的基本元件包括电源、导线、开关、负载。
电源是提供电的能量的装置，导线用于传输电流，开关用于控制电路的通断，负载是电路中消耗电能的装置。
3. 电流、电压、电阻的关系电流是电荷在单位时间内通过导体横截面的数量，用I表示，单位是安培；电压是电荷单位正负极间的电势差，用U表示，单位是伏特；电阻是导体对电流的阻碍程度，用R表示，单位是欧姆。
它们的关系可以用欧姆定律表示：I=U/R。
4. 串联电路和并联电路串联电路是指电流只有一条路径流动，电阻依次排列，而并联电路则是指电路中的各个元件之间有多条路径。
在串联电路中，电阻相加，而在并联电路中，电阻的倒数相加。
5. 电路的安全问题在电路中，要注意电路的绝缘和接地。
绝缘是指防止电流通过物质传导的措施，接地则是指把电路中的一条导线与地接触，用于实现漏电保护。
二、电气设备的维护知识1. 电气设备的分类电气设备一般可以分为电源设备、电控设备、照明设备、动力设备等几大类。
其中电源设备是电气系统的供电装置，包括变压器、配电设备等；电控设备用于对电路进行控制，包括断路器、接触器等；照明设备用于提供照明，包括灯具等；动力设备则是用于提供动力的电气设备，如电机等。
2. 电气设备的维护电气设备的维护包括定期检查和预防性维护两种。
定期检查是指按照一定的周期对电气设备进行检查，以确保设备的正常运行；而预防性维护则是指对设备进行一些预防性的维护措施，以预防设备的故障发生。
3. 电气设备的安全在维护电气设备时，要注意设备的安全，尤其是在进行高压设备的维护时，要做好安全措施，避免触电事故的发生。
4. 电气设备的保养电气设备的保养包括清洁、润滑和调试等几个方面。
清洁是指对设备进行定期的清洁，以确保设备的正常运行；润滑则是指对设备的轴承等部件进行适当的润滑，以减少磨损；调试则是指对设备进行调试，以确保设备的正常性能。
电工基础知识_电工识图基础知识
电路图组成：包括电源电路、控制电路和主电路等部分，通过图形符号和文字符号来表示各电 气元件的连接关系。
实例分析：以实际工业电路图为例，介绍如何从电路图中识别各元件的参数、工作原理和相互 关系。
读图技巧：掌握工业电路图的读图技巧，如先主后控、先整体后局部等，以便快速准确地理解 电路图。
实践应用：通过实际操作，掌握工业电路图的识读和应用，提高解决实际问题的能力。
掌握常用的故障排 查方法和技巧，如 电压测量法、电阻 测量法等
了解常见的电路故 障类型和排查方法 ，如开路、短路、 断路等
电路图的基本组成：包括电源、负 载、开关等部分
电路图的布局：按照功能分区，合 理安排元件的位置
添加标题
添加标题
添加标题
添加标题
电路图的符号识别：了解各种电气 元件的符号表示
电路图的连接关系：明确各元件之 间的连接关系，理解电流的流向
电压计算：根据电路中的电 压源和电阻进行电压的计算
电流计算：根据欧姆定律和基 尔霍夫定律计算电路中各部分 的电流值
功率计算：根据电流和电压 计算电路中各元件的功率
阻抗匹配：根据电路的阻抗特 性进行匹配，确保电路正常工
作
掌握电路图的基本 原理和电路元件的 连接方式
熟悉电气元件的工 作原理和常见故障 表现
介绍一种常见的电 力系统图：电气单 线图
解析电气单线图中 的元件和符号含义
举例说明如何从电力 系统的电气单线图
电路图组成：电 源电路、负载电 路和连接电路
实例分析：以实际 电子电路为例，介 绍如何识读电路图
电路图符号：介 绍电路图中常用 的符号及其含义
电路图分析步骤： 从整体到局部，逐 步分析电路的工作 原理和元件作用
小区物业最全电工常识
小区物业最全电工常识一电工必备基础知识1、左零右火2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色（PE）。
3、变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。
变压器投入运行后应定期进行检修。
4、同一台变压器供电的系统中，不宜保护接地和保护接零混用。
5、电压互感器二次线圈的额定电压一般为100V。
6、电压互感器的二次侧在工作时不得短路。
因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。
7、电压互感器的二次侧有一端必须接地。
这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。
8、电流互感器在工作时二次侧接近于短路状况。
二次线圈的额定电流一般为5A。
9、电流互感器的二次侧在工作时决不允许开路。
10、电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。
11、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。
12、安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。
即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。
13、低压开关是指1KV以下的隔离开关、断路器、熔断器等等。
14、低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。
15、低压配电装置与自备发电机设备的联锁装置应动作可靠。
严禁自备发电设备与电网私自并联运行。
16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。
17、接设备时：先接设备，后接电源。
18、拆设备时：先拆电源，后拆设备。
19、接线路时：先接零线，后接火线。
20、拆线路时：先拆火线，后拆零线。
21、低压熔断器不能作为电动机的过负荷保护。
22、熔断器的额定电压必须大于等于配电线路的工作电压。
23、熔断器的额定电流必须大于等于熔体的额定电流。
《电工识图基础知识讲解》精美课件
Y Y 10千伏
1X
电力变压器 Y
SJ-8000 110 10.5
电流互感器 LAJ-6 600/5 断路器 SN10 10/600
隔离开关 CN8 10T/600
变配电所 Y 电气主接线
JSJW-10
RN2-10
GN810T/400 GN810T/400 SN10 10/600
2N
R D
KM3
SB1
7
SB2
9
KM2 SB4
11
SB3 KM1
KM3
17
KM2
13
KM1
15
KT2
19
KM2
21
M
M
3～
3～
KM1
KM2
KM3 KT2
1
2
3
4
5
6
7
电动机M1与M2的起动与运转控制过程
按下启动 按钮SB2 （4）
KM1得电 （4）
按下启动 按钮SB3 （5）
KM2得电 （5）
KM1主触点闭合（1） KM1闭合自锁（4）
布置图 (2 )电机控制与电力运行应用技能实训室示意图(参考)
安全通道
变 台 低压配电柜
高压跌落式熔断器
6500
6500
6500
电机控制线路安装柜 (0.9×0.8×2.0)
机床电气线路维修柜 液压气动技术实训台
数控机床电气实训装置 低压配电实训柜
多 媒 体 教 学 装 置
器 材 展 示 柜
学习台
电动机M1停止运行
L1 L2 L3
FR1 FR2
FU2 1
3
5
B
2
FU1
电工识图基础知识
电工识图基础知识一些电工识图基础学问，盼望对大家有用。
1、电路图：电路图是利用各种电气符号、图线来表示电气系统中各种电气设备、装置、元件的相互关系或连接关系，阐述电的工作原理，用来指导各种电气设备、电路的安装接线、运行、维护和管理。
它是电气工程语言，是进行技术沟通不行缺少的手段。
2、主要电路图：常用电路图有电路原理图和电路接线图3、电路原理图：原理图是用来说明电气掌握线路的工作原理、各电气元件的相互作用和相互关系。
所以它应包括全部电气元件的导电部分和接线端头，而不考虑各元件的实际位置。
4、电路原理图绘制方法和原则：Ⅰ、在电路图中，主电路、电源电路、掌握电路、信号电路分开绘制。
无论是主电路还是帮助电路，各电器元件一般应按生产设备动作的先后动作挨次从上到下或从左到右依次排列，可水平布置或垂直布置。
Ⅰ、全部电器的开关和触点的状态，均以线圈未通电状态；手柄置与零位；行程开关、按钮等的接点不受外力状态；生产机械为开头位置。
Ⅰ、为了阅读、查找便利，在含有接触器、继电器线圈的线路单元下方或旁边，可标出该接触器，继电器各触点分布位置所在的区号码。
Ⅰ、同一电器各导电部分经常不画在一起，应以同一标号注明。
5、电气接线图绘制方法及原则：1.各电气的符号、文字和接线编号均于电路原理图全都。
2. 电气接线图应清晰的表示各电器的相对位置和他们之间的电气连接。
所以同一电器的各导电部分是画在一起的，常用虚线框起来，尽可能的反映实际状况。
3. 不在同一掌握箱内或不在同一配电屏上的各电器连接导线，必需通过接线端子进行，不能直接连接。
4. 成束的电线可以用一条实线表示，电线许多时，可在电器接线端只标明导线的线号和去向，不肯定将导线全部画出。
5. 接线图应表明导线的种类、截面、套管型号、规格等等。
小学问：在电器维护中，经常依据电器设备的电流来选择线径、爱护等。
所以依据已知条件求得电器电流很重要。
但往往现场条件又没有相应计算设备，所以这就应当把握估算技巧。
物业电工安装、维修电工维修遇到困难怎么办？学看图纸（二）
物业电工安装、维修电工维修遇到困难怎么办？学看图纸（二）我准备给大家写一个系列分享，从识图准备开始，教大家识图，和各种电路，请随时关注我为了大家以后能看懂图纸，所以我们必须先学基础，我今天也分享基础开始，学好基础后面的图纸讲解一看就会了今天我们讲识图基础的第二部分图形符号，文字符号，元件介绍14，电阻：R导体对电流阻碍作用的大小，就是我们通过电阻来阻碍电流，从而达到调节电流大小的目的电阻一般应用于电路板比较多，比如各种电器控制板，种类很多就不一一介绍了贴片电阻，一般用于精密电路板比如：手机色环电阻15，电压表：V 用于测量电路中的电压，或者某一设备的电压分为直流电压表和交流电压表。
有高压用的KV电压表，也有低压电压表电压表16，电流表：A用于测量电路中的电流，或者某一设备的电流，分为交流电流表和直流电流表交流电流表直流电流表17，双极开关：QF 可以理解为2P的开关2P空开18，电流互感器：TA 依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。
电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中。
低压电流互感器电流互感器19，电铃：HA 用于在电路中发出声音警报电铃20，时间继电器：KT 时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。
是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
用于时间控制，或者延时控制我们的电器或者电路控制。
应用于电路中的时间继电器21，液位开关： SL 也称水位开关，液位传感器，顾名思义，就是通过液位来控制线路通断的开关。
液位指密封容器（池子）或开口容器（池子）中液位的高低。
液位开关22，脚踏开关：FTS通过脚踩或踏来进行操作电路通断，也可以用来控制输出电流大小的开关。
脚踏开关是一种通过脚踩或踏来控制电路通断的开关，使用在双手不能触及的控制电路中以代替双手达到操作的目的。
物业电工培训内容参考[修改版]
![物业电工培训内容参考[修改版]](https://img.taocdn.com/s3/m/86b3942633d4b14e8424682a.png)
第一篇：物业电工培训内容参考物业电工培训内容参考第一章常用仪表和电器一、电能袁(一)测量单相有功电能(二)测量三相有功电能(三)电能表的选择与安装二、兆欧表(一)兆欧表的结构和工作原理(二)兆欧表使用注意事项三、低压开关(一)低压刀开关(二)开启式负荷开关(三)封闭式负荷开关四、低压断路器(一)塑料外壳式低压断路器(二)万能式低压断路器(三)漏电保护开关五、低压熔断器(一)低压熔断器的结构和工作原理(二)低压熔断器的检查和维护六、接触器(一)交流接触器(二)直流接触器(三)接触器的符号与型号(四)交流接触器的维护(五)接触器的常见故障及排除七、并联电容器(一)并联电容器的结构(二)并联电容器的运行维护第二章照明与配电一、民用建筑照明的种类二、灯具的安装与维修(一)白炽灯(二)荧光灯(三)碘钨灯(四)高压汞灯(五)三基色节能荧光灯(六)LED光源三、照明电路(一)概况(二)照明线路进户装置(三)室内配电线路布线(四)线路常见故障及维修四、配电装置(一)照明配电方式(二)典型的照明配电系统(三)照明配电箱的安装(四)插座的安装与接线第三章给排水设备的控制一、给水泵的控制(一)给水泵对电源的要求(二)按水箱水位控制给水泵(三)给水泵变频调速控制(四)给水泵纳入BA系统时的控制二、排水、排污泵的控制(一)按液位信号控制排水泵(二)按液位信号控制排污泵第四章柴油发电机组一、柴油发电机组简介(一)柴油发电机组的组成(二)柴油发电机组供电范围(三)柴油发电机组的型号含义(四)柴油发电机组的控制屏二、柴油发电机的起动、运行和停车(一)柴油发电机的起动(二)柴油发电机的正常运行(三)柴油发电机的停机三、机组的维护(一)建立维护保养工作制度(二)定期维护与保养(三)针对自然条件变化进行的维护保养第五章防雷、接地及电气安全一、防雷装置(一)接闪器(二)避雷器(三)信息系统的防雷保护器件二、低压配电系统的接地和接零(一)接地的有关概念(二)接地装置安装三、触电事故和电气安全(一)电流对人体的作用(二)触电的方式(三)触电急救与防护第六章第七章第八章消防系统及其控制一、消防系统概述(一)消防系统的组成(二)消防系统的工作过程二、消防系统常用设备(一)火灾探测器(二)火灾报警控制器(三)手动火灾报警按钮(四)洒水喷头(五)防排烟风机有线电视系统一、有线电视系统概述(一)有线电视系统的组成(二)有线电视系统的类型二、有线电视系统常用设备(一)分配器(二)分支器(三)连接件(四)用户盒防侵入系统一、闭路电视监控系统(一)基本结构(二)闭路电视监控系统实例二、访客对讲系统(一)多线制系统(二)总线多线制系统三、防盗报警探测器(一)红外线报警器(二)超声波报警器(三)开关式报警器(四)玻璃破碎报警器(五)微波报警器(六)声控报警器(七)振动报警器第九章第十章通信系统一、电话系统(一)建筑物内电话通信线路的组成(二)楼内电话通信线路器材二、计算机接入Intenet (一)使用调制解调器拨号上网(二)使用ISDN拨号上网(三)使用ADSL上网(四)使用有线电视网上Internet广播音响系统一、广播音响系统的分类(一)公共广播系统(二)厅堂扩声系统(三)会议系统二、广播音响系统的组成三、广播音响系统的传输方式(一)高电平传输方式(定压传输方式) (二)低电平传输方式(定阻传输方式) (三)调频载波传输方式四、扬声器的布置安装参考文献第二篇：物业公司水电工培训详细内容物业公司水电工培训详细内容一、水设备管理：1、二次供水系统操作规程2、二次供水水质安全保障规定3、给排水系统日常维护规定4、各类水泵维保工作规程5、喷泉、瀑布设备管理规定6、物业移交验收管理程序二、发电设备：1、柴油发电机维保规程2、发电机操作规程3、设备房管理规定（二次供水、发电机、电梯、中控室）三、电梯：1、电梯维保规程2、工程维修人员安全作业规定3、电梯安全作业工程4、电梯故障应急处理规程四、弱电设备：1、供配电设施设备维保规程2、供配电设施设备安全操作规程3、停送电安全操作规程4、供电故障应急处理程序5、供配电系统程序五、智能化设备：1、中控室设备维保工作规程2、闭路监控系统维保工作规程3、停车场管理系统维保工作规程4、单元门禁系统维保工作规程5、消防设施设备管理规程六、巡检：1、公共设施设备责任人巡视检查规定2、各类相关记录表格填写规范七、业主有偿维修：1、房屋维修整改处理程序2、公共维修和有偿维修的界定3、日常公共类维护保养和专项维修资金维修的界定4、业主报修处理规程5、上门维修服务规范6、业主室内设施设备维修操作规程7、业主装修方案审查处理规程8、违章装修处理程序9、装修违约、违规记录及处理通知规范八、能耗管理：1、能源消耗管理规程2、维修物资使用管理规定3、公共水电使用管理规定九、应急预案：1、市电停电2、水浸3、电梯故障第三篇：物业公司水电工培训详细内容物业公司水电工培训详细内容一、水设备管理：1、二次供水系统操作规程2、二次供水水质安全保障规定3、给排水系统日常维护规定4、各类水泵维保工作规程5、喷泉、瀑布设备管理规定6、物业移交验收管理程序二、发电设备：1、柴油发电机维保规程2、发电机操作规程3、设备房管理规定（二次供水、发电机、电梯、中控室）三、电梯：1、电梯维保规程2、工程维修人员安全作业规定3、电梯安全作业工程4、电梯故障应急处理规程四、弱电设备：1、供配电设施设备维保规程2、供配电设施设备安全操作规程3、停送电安全操作规程4、供电故障应急处理程序5、供配电系统程序五、智能化设备：1、中控室设备维保工作规程2、闭路监控系统维保工作规程3、停车场管理系统维保工作规程4、单元门禁系统维保工作规程5、消防设施设备管理规程六、巡检：1、公共设施设备责任人巡视检查规定2、各类相关记录表格填写规范七、业主有偿维修：1、房屋维修整改处理程序2、公共维修和有偿维修的界定3、日常公共类维护保养和专项维修资金维修的界定4、业主报修处理规程5、上门维修服务规范6、业主室内设施设备维修操作规程7、业主装修方案审查处理规程8、违章装修处理程序9、装修违约、违规记录及处理通知规范八、能耗管理：1、能源消耗管理规程2、维修物资使用管理规定3、公共水电使用管理规定水电是两种专业!!要是培训就要分两部!! 你要是在物业里进行全方位,快速培训。
电工识图基本知识
电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。
它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。
又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。
图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。
4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号、?一般符号、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。
而对接线图往往安装制作的位置模块分解。
电工识图基础知识
电工应用识图一、识图的基本方法和步骤1、识图的基本方法（1）从简单到复杂、循序惭进识图初学识图要本着从易到难，从简单到复杂的原则。
一般来讲，照明电路比电器简单，单项控制电路比系列控制电路简单，复杂的电路都是简单电路的组合。
从看简单的电路图开始，搞清每一电气符号的含义，明确每一电器元件的作用，理解电路的工作原理，为复杂电路的识图打下基础。
（2）结合电工基础理论识图供电系统、电力拖动和各种控制电路都是根据电工基础理论设计的。
电工识图，着重是对电气原理图的理解，要具备电工基础理论知识。
因此结合电工基础理论识图，容易搞清电路的电气原理，并提高识图的速度。
（3）结合电器元件的结构和工作原理识图电路中的各种电器元件是电路的重要组成部分，如常用的各种继电器、接触器、控制开关、互感器、熔断器等。
在识图时，首先要了解这些电器元件的结构、性能、相互控制关系及在电路中的作用，才能理解整个电路的工作原理，看懂电路图。
（4）结合典型电路识图所谓典型电路，就是常见的基本电路，较复杂的电路都是若干基本电路所组成。
掌握并熟悉常见的基本电路，如常见电气设备的基本控制电路、电动机基本控制电路，常用电器元件基本控制电路等。
结合典型电路识图，有利于对复杂电路的理解，能较快地分清电路的主次环节，搞清电路的工作原理。
2、识图的基本步骤识图一般由阅读图纸说明开始，然后读电气原理图，基次看电气安装图，最后看展开接线图、平面布置图、剖面图等。
（1）阅读图纸说明识图时，首先要阅读图纸说明，明确设计内容和施工要求，抓住识图要点。
图纸说明的内容包括图纸目录、技术说明、元件明细表和施工说明书等。
（2）阅读标题栏了解电气工程名称和图纸名称（3）读系统图主要了解整个或分系统的概况，即系统的基本组成，相互关系及主要特征，为进一步理解电气原理图打下基础。
（4）读电气原理图读电气原理图是电工识图的主要环节，其目的是明确电路的构成、各电器元件的作用和整个电路的工作原理。
电工基础知识电工识图基础知识
20XX.XX.XX
电工基础知识及电工识图基础 知识
,a click to unlimited possibilities
汇报人：
目 录
01 单 击 添 加 目 录 项 标 题 02 电 工 基 础 知 识 03 电 工 识 图 基 础 知 识
01
添加章节标题
02
电工基础知识
单击添加标题
电缆线路图的基本要求：图纸应清晰、准确、完整，标注详细，图例统一， 方便阅读和使用。
YOUR LOGO
THANK YOU
汇报人：儿
电工学概念
电工学是研究电 的科学，涵盖了 电的产生、传输、 利用等方面的知 识。
电工学主要分为 电力系统、电机 与电力电子、控 制理论及工程等 方向。
电工的基本知识 包括电路理论、 电磁场理论、电 子技术、信息处 理等。
电工技术的应用 广泛，涉及到工 业、农业、交通、 国防等各个领域。
电工材料
铜：最常用的电线材料，具有良好的导电性和耐腐蚀性 铝：相对便宜，但在潮湿环境下容易氧化 钢：强度高，常用于电缆铠装和固定 绝缘材料：如橡胶、塑料等，用于保护电线和电缆，防止电流泄漏
电工工具
电工刀：用于切割电线或导体 螺丝刀：用于拧紧或松开螺丝 电笔：用于检测电路是否带电 钳子：用于夹持或剪断金属导线
安全用电常识
掌握安全电压和绝缘材料的 使用
了解电流对人体造成的伤害
遵守用电安全规程，不私拉 乱接电线
定期检查电气设备的安全状 况
03
电工识图基础知识
电气图的基本构成
电气符号：用于表示电气设备、装置和元器件的图形、文字符号。 电气文字符号：用于表示电气设备、装置和元器件的名称、功能的字母代码。 连接线：表示电路连接的线段，标注有相应的导线规格和敷设方式。 注释：对电气图中的某些部分进行说明或标注的文字、数字或符号。
(完整版)电工识图基础知识
4）继电器、接触器的触头按吸引线圈未通电状态画，按钮、行程开关的触点 按不受外力作用时的状态画。
5）有直接电联系的十字交叉导线连接点必须用黑圆点表示，否则不画黑圆点。
电动机正反转原理图
QS L1 L2 L3
• 第一步：看电源。首先看清电源的种类．是交流还是直流。其次．要看清辅助电路的 电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来， 其电压为380V。我们现在一般用220V控制
• 也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔 离电源变压器接来，电压有140、127、36、6.3V等。辅助电路为直流时，直流电源可 从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电 路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时 电路元件不动作；电压高时，则会把电器元件线圈烧坏。
• 了解电、电气图中的各种标号
类别 A B
名称
电桥 晶体管放大器 集成电路放大器 磁放大器 电子管放大器 印制电路板
压力变换器 位置变换器 旋转变换器（测速发电机） 温度变换器 速度变换器
符号
AB AD AJ AM AV AP
BP BQ BR BT BV
• 第四步：看电源。要了解电源电压等级，是380V还是220V，是从母线汇流排供电还 是配电屏供电，还是从发电机组接出来的
2．看辅助电路的步骤
• 辅助电路包含控制电路、信号电路和照明电路。分析控制电路。根据主电路中各电动 机和执行电器的控制要求，逐一找出控制电路中的其他控制环节，将控制线路“化整 为零”，按功能不同划分成若干个局部控制线路来进行分析。如果控制线路较复杂， 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。
电工识图的基本知识
电工识图的基本知识
1 识图的基本知识
相关知识
2 识图的基本方法 3 平面布置图识读举例
知识1 识图的基本知识
❖ 电路和电气设备的设计、安装、调试与维修都要有相应的电工 图作为依据与参考。电工用图又叫电气图，是根据国家制定的 图形符号和文字号标准。按照规定画法绘制出来的图纸、它提 供电路中各种元器件的功能、位置、进接方式及工作原理等信 息，是电气工程技术的语言凡从事电气操作的人员必须掌握电 工用图的基本知识。
❖ 3、识读照明（动力）线路。主要了解照明（动 力）线路的敷设方式、敷设位置、线路走向、导 线型号、规格与根数、导线的连接方法。
知识3 平面布置图识读
❖ 4、识读照明（动力）设备。通过照明平面布置图 主要了解灯具、插座、开关的位置；照明设备的规 格型号、数量，控制箱的安装位置及规格型号、台 数。通过动力平面布置图主要了解设备基础及电动 位置，电动机的容量、电压、台数及编号控制柜箱 的位置及规格型号。
维修电工
❖ 一、 电气原理图
❖ 电气原理图又称“电路图”、“电原理图”。它是将电气符号 按工作顺序排列详细表示电路中电气元件、设备、线路的组成 以及电路的工作原理和连接关系，而不考虑电气元件、设备的 实际位置和尺寸的一种简图。
❖ 二、电气安装接线图
❖ 电气安装接线图是表示设备电气连接关系的一种简图。它是根 据电气原理图和平面位置图编制而成，主要用于电气设备及电 气线路的安装接线、检查、维修和故障处理。在实际工作中， 电气安装接线图可以与电气原理图、平面位置图配合使用。
❖ ②识读电气原理图。根据电工基本原理，在 图纸上首先分出主回路和辅助回路、交流回路 和直流回路、然后一看主回路，二看辅助回路。 看主回路时，应从用电设备开始，经过控制器 件（元件）在电源方看。看辅助回路时，应从 左到右或自上而下看。
电工识图知识点归纳总结
电工识图知识点归纳总结一、电工图纸的分类和用途1. 按用途分类电工图纸按其用途可以分为安装图、接线图、原理图等。
其中，安装图用于设备的安装和布置，接线图用于设备的接线连接，原理图用于显示电气控制原理。
2. 按制图规范分类电工图纸可以分为国家标准图纸、行业标准图纸和企业标准图纸。
国家标准图纸是由国家颁布的电气制图标准规范所制定的图纸，行业标准图纸是由各个电气行业组织或协会所编制的电气制图标准规范，而企业标准图纸则是由各个企业自行制定的电气制图标准规范。
3. 按制图内容分类电工图纸可以分为单线图和多线图。
单线图是以一条线代表一种电气设备的连接关系，而多线图则是以多条线表示电气设备的连接关系。
4. 电工图纸的用途电工图纸主要用于指导设备的安装、维护和维修。
通过电工图纸，可以清楚地了解设备的布局和连接方式，以及设备之间的控制原理，对于维修人员来说，也可以通过电工图纸来准确地排除设备故障。
二、电气元件符号和标识1. 标准符号电气元件符号是电气制图中使用的一种特定符号，它表示了电气元件的种类、型号、尺寸等信息。
标准符号是根据国家或行业标准规定的，它具有一定的统一性和规范性。
2. 基本符号常见的电气元件符号有电源符号、电动机符号、开关符号、保护器符号等。
这些基本符号是电气制图中常见的，掌握这些符号可以帮助电工人员准确地理解和解读电气图纸。
3. 比例和尺寸电气图纸中的元件符号具有一定的比例和尺寸，这些比例和尺寸应该符合标准规范的要求。
在制图过程中，需要严格按照比例和尺寸进行标注，以确保电气图纸的准确性。
4. 标识位置电气元件符号的标识位置应该清晰、明确，不模糊不混淆。
在制图过程中，需要将符号标识在合适的位置，以便于电工人员准确地识别和理解。
三、电气线路的连接方式1. 串联串联是将多个电气元件按照一定顺序依次连接在一起的一种连接方式。
在串联连接中，电流会依次通过每个电气元件，电压会在各个电气元件之间分配。
2. 并联并联是将多个电气元件同时连接在同一电源回路中的一种连接方式。
电工安全及识图基础知识
电工安全及识图基础知识
绝缘失败
仅有单一绝缘保护被认为是不可靠, 所以产品对 触电的防护不能仅依赖单一绝缘 必须提供附加的保护措施, 如保护接地或附加绝 缘 当然, 提供单独的有超强性能的加强绝缘保护可 接受
W电o工rk安in全g及fo识r a图s基af础er知w识orld!
II 类 器 具:
-产品通过基本绝缘加上附加绝缘, 或通过加强绝缘实现触电防护。
III 类 器 具: - 产品通过安全低电压(SELV)实现触电防护。
电工安全及识图基础知识
IP 等 级
防护型式为： (a) 防止人接触或靠近带电部件以及接触可移动件，防
止 设备内进入固体杂质 (b)防止水进入的设备
IP XY
手持式设备:
可移动设备，手持使用
可运送式设备:
由使用者携带使用的可移动式设备
固定式设备:
使用时，不可移动
嵌入式设备: 直插式设备(Direct Plug-in Equipment):
手机的坐充充电器
W电o工rk安in全g及fo识r a图s基af础er知w识orld!
设备按照电源连接方式分类
电工安全及识图基础知识
设备互连接线图
RP 10K
SB1
PLC
-V +
X0
Y0
SB2
X1
Y1
X2
Y2
X3
Y3
X4
Y4
X5
Y5
X6
Y6
COM COM
PLC与变频器接线图
电工安全及识图基础知识
1 +
2 AD
3 OUT DA 4
+ 5
6
电工识图的基本知识
3、看安装接线图 先看主电路再看辅助电路
看主电路从电源引入端开始，顺次经控 制元件和线路到用电设备。
看辅助电路时，要从电源的一端到期电 源的另一端，按元件的顺序对每个回路进 行分析研究。
三、识图举例
CA6140型车床识图分析
1、电源电路
机床采用三相380V交流电源供电，由电源开关QS 引入，FU作总电源短路保护。
一、识图的基本要求
1、结合电工基础理论识图 要想搞清电路的电气原理，必须具备电工基
础知识，如三相异步电动机的旋转方向是由通入 电动机的三相电源的相序决定的。改变电源的相 序可改变电动机的转向。 2、结合电器元件的结构和工作原理识图 看电路图时应搞清楚电器元件的结构、性能、 在电路中的作用、相互控制关系，才能搞清电路 的工作原理。
一单元 电工识图的基本知识
电路图的组成：电路、技术说明、标题栏 1、电路通常由主电路的辅助电路组成。 主电路是电源向负载输送电能的部份。 辅助电路是对主电路进行控制、保护、 指示的电路。 2、技术说明中含文字说明和元件明细表。 3、标题栏中注有工程名称、图名、图号、设计人。 4、常见的电路图有：电气原理图、安装接 线图、展开接线图、平面位置图、剖面 图。
KM3线圈回路
电源由110V上端经FU2、FR1、FR2、SB3、KM3线圈回到 下端形成回路，回路中的断开点是SB3，只要按下SB3， 回路形成通路，KM3线圈得电，松开SB3，KM3线圈失电。
KM2线圈回路
电源由110V上端经FU2、FR1、FR2、SA1、KM1、KM2线 圈回到下端形成回路，电路中的两个断开点SA1、KM1， KM1为主轴电机控制接触器的辅助触点，主轴电机启动时 闭合，SA1为一扳动开关，根据加工需要控制，冷却泵需 在主轴电机启动后才能工作。
