水沟盖板技术交底
排水沟盖板制安技术交底
排水沟盖板制安技术交底公路项目部施工质量安全技术交底1.1钢筋混凝土沟盖板预制1）、钢筋工程：１、所选用钢筋应具有出厂质量证明书和试验报告单，钢筋进场后应抽取试样做机械性能和力学性能试验。
2、钢筋的连接需采用焊接时，必须根据施工条件进行试焊，试焊结束后，取样并送试验室做机械及力学性能试验，合格后方可正式施焊及应用；焊工必须持合格证上岗。
3、凡需施焊的各种钢材。
均应有材质证明书或试验报告单。
焊条、焊剂应有合格证，各种焊接材料的性能符合现行的规定。
4、钢筋的交叉点应用钢丝绑扎结实，必要时，亦可用电焊焊牢。
5、为保证构件的保护层厚度，应在钢筋与模板间设置垫块。
垫块应与钢筋扎紧，并相互错开。
非焊接钢筋骨架的多层钢筋之间，应用短钢筋支垫，保证位置准确。
2）、模板工程1、所选模板为组合钢模板或木制定型模板，模板板面之间应平整，接缝严密，不漏浆。
保证结构物外露面雅观，线条流畅。
2、浇筑混凝土之前，模板应涂刷脱模剂。
不得使用废机油等旧料，且不得污染钢筋及混凝土的施工缝处。
3、重复使用的模板应始终保持表面平整、形状准确、不漏浆、有足够的强度和刚度。
4、装置侧模板时，应防止模板移位和凸出。
设立外支撑牢固或公路项目部施工质量安全技术交底栏杆牢固。
5、模板的拆除期限应根据结构物特点，模板部位和混凝土所达到的强度来决定。
对于预制钢筋混凝土盖板来说，混凝土强度能保证其表面积棱角不致因拆模而受损破坏时方可拆模。
一般应在混凝土抗压强度达到2.5Mpa时方可拆除侧模。
3）、制作浇注盖板混凝土①、制作砼所需原材料都必须经过检验，符合规定后方可利用。
②、砼配合比应通过设计和试配来确定，并且砼浇注前呈报监理工程师审批。
③、砼拌好后，用运输车转运到浇筑现场，用人工入模，按顺序进行浇注。
在砼运输过程中要防止砼发生离析现象，如发生离析，对砼要进行二次搅拌。
从加水拌和至入模浇注的最长时间，应由试验根据水泥初凝时间及施工气温来确定，并应符合施工规范的要求。
矩形盖板边沟及排水沟施工技术交底
施工技术交底ZT16 编码：2016-设完成后上报专业监理工程师，经现场验收合格后进行混凝土浇筑。
（4）边沟/排水沟底板砼浇筑施工图纸设计断面尺寸为 1.1m×1.11m，边沟/排水沟底板采用C20混凝土浇筑，坍落度宜控制在14～16mm，浇筑时应该设溜槽使混凝土由砼运输车缓慢流入模板内，减小混凝土对模板的冲击；混凝土振捣时，要振捣均匀，振动棒应保持与模板10～20cm 间距，避免振捣棒接触模板使模板变形，浇筑过程中侧墙位置需预留接茬钢筋，钢筋采用Φ20直径螺纹钢，长50cm，每侧边墙预埋两道，间距50cm交错布置。
混凝土浇筑振捣完成后派专人进行收面。
（5）边沟/排水沟侧墙模板支设边沟/排水沟底板砼浇筑完成后，在底板上弹出边沟/排水沟侧墙的内外边线，并及时对侧墙位置进行凿毛及清理，然后方可沿边线支设模板，侧墙模板采用厂制定型钢模板，用对拉螺栓固定，同时在内侧设置斜撑加固，具体断面尺寸如下图：（6）边沟/排水沟侧墙砼浇筑边沟/排水沟侧墙采用C20混凝土浇筑，坍落度宜控制在14～16mm，具体尺寸见上图，浇筑时应该设溜槽使混凝土由砼运输车缓慢流入模板内，减小混凝土对模板的冲击；混凝土振捣时，要振捣均匀，严禁漏振过振现象，振动棒不宜距模板太近，避免振捣棒接触模板使模板变形，振捣完成后派专人对侧墙顶进行收面。
侧墙浇筑时要确保盖板预留台阶的位置。
（7）折模养生边沟/排水沟混凝土浇筑施工完成后应立即用土工布进行覆盖洒水养护，在第2天后即可拆除模板进行养生，养生采用土工布覆盖湿润养生；一般养生周期为7天。
（8）沟槽回填边沟/排水沟两侧沟槽待边沟砼养护完成后需及时进行分层对称回填处理，回填材料利用开挖出的粒径均匀的合格石渣，小型柴油夯机夯实。
2.2预制钢筋混凝土盖板2.2.1施工流程钢筋混凝土预制盖板模板支设混凝土浇筑拆模养生2.2.2施工方法（1）钢筋制作与绑扎钢筋制作按照施工图纸设计下料，N1单根长为41cm、N2单根长62cm，钢筋采用Ф12；下料完成后采用运输车运至现场进行钢筋网片绑扎，钢筋两侧保护层为4cm，用预制垫块进行趁垫。
003-××××高速铁路隧道水沟电缆槽盖板预制技术交底
技 术 交 底 书
单位：×××××××××××××××××××× 主送单位 隧道水沟电缆槽盖板预制与安装施工队伍 工程名称 交底内容： 凝土必须捣固密实，混凝土浇筑完后，养护必须大于 24 小时或强度大于 10MPa 后方可 脱模养护。 ⑥盖板预制好后，先用粗砂或粘土平整好堆置场地，应分类进行堆放：正常尺寸（即矩 形）盖板，堆放高度不得超过 3 层。 ⑵盖板铺设： ①盖板铺设前，必须先将水沟、电缆槽内杂物清除。 ②盖板铺设前，对用于铺设的各类盖板进行质量检验：不得缺棱掉角，要求强度合格、 表面平整、周边顺直。 ③盖板铺设时，必须对铺设位置进行找平处理，保证铺设后的盖板表面平整、无翘曲现 象。 ④盖板铺设时，应先明确盖板编号；例如：米拉湾隧道边沟①号盖板，编号为 MLW-SD-BG-①；然后“对号入座”进行铺设，杜绝盖板盖错、盖反等现象发生。 ⑤水沟盖板与电缆槽盖板横向之间，预留有楔形口，便于拆卸、修复。 ⑥铺设时，必须做到“横平竖直” ，应拉线定位。 ⑶质量检验： ①水沟、电缆槽盖板的规格和强度应符合设计要求。 ②盖板应铺设齐全平稳顺直。 ③检验数量：检查 5%； ④检验方法：观察、尺量、检查试验资料。 9、安全及环保要求： ⑴ 安全要求 ①施工人员进入作业现场必须佩带个人防护用品，不准穿拖鞋作业。 ②要配备专职或兼职电工、持证上岗，并具有一定的专业技术，严禁违章作业。 ③焊接作业时，操作人员持证上岗，必须佩戴相应的安全保护用品。 ⑵ 环保要求 ①施工用过的废水要通过沉淀池三级沉淀干净后才能排到水沟内。 ②施工结束后，应对场地进行清理，确保无杂物无安全隐患。 10、盖板尺寸详图见附图 01、02、03、04、05。 11、各隧道盖板预制数量计算过程如下： ⑴分隧道边沟、中央水沟统计。 ⑵各种类型隧道盖板数量如下表：施工队自行考虑损坏率，本交底为设计数量。 编制 复核 接收人 隧道水沟电缆槽盖板预制与安装施工 编号 日期 003 2013 年 03 月 20 日
预制水沟盖板安全技术交底模板
一、交底目的为确保预制水沟盖板施工过程中的安全，防止事故发生，特制定本安全技术交底。
二、交底对象参加预制水沟盖板施工的全体人员。
三、交底时间（具体时间）四、交底内容1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）施工单位：____________________（4）监理单位：____________________2. 施工工艺及流程（1）预制水沟盖板的生产：采用混凝土预制，严格按设计要求进行配料、搅拌、浇筑、养护、脱模等工序。
（2）运输及堆放：运输过程中，应保持盖板平稳，防止倾覆。
堆放时，应选择坚实平整的场地，按规格分类堆放，堆放高度不超过2米，避免受潮、变形。
（3）安装：安装前，应对盖板进行检查，确保无裂缝、破损等现象。
安装时，应使用专用工具，严格按照设计要求进行，确保盖板安装牢固、平整。
3. 安全技术措施（1）施工人员应佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）操作人员应熟悉预制水沟盖板的施工工艺和安全操作规程。
（3）施工现场应设置明显的警示标志，防止人员误入危险区域。
（4）预制水沟盖板的生产、运输、安装过程中，应注意以下几点：1）生产过程中，应避免人员直接接触高温、高压设备，防止烫伤、高压伤害。
2）运输过程中，应保持车辆平稳，防止盖板倾覆。
3）安装过程中，应确保人员安全，避免高空坠落、物体打击等事故。
4）遇有恶劣天气，如雨、雪、雾等，应暂停施工，确保人员安全。
4. 应急措施（1）发生人员受伤事故时，应立即停止施工，将伤者送往医院救治。
（2）发生物体打击事故时，应立即采取措施，防止事故扩大，同时报告相关部门。
五、交底要求1. 施工单位应组织全体施工人员进行安全技术交底，确保每位人员了解并掌握施工过程中的安全要求。
2. 施工人员应严格遵守安全技术措施，确保施工安全。
3. 施工单位应定期对施工现场进行安全检查，及时发现并消除安全隐患。
005-××××隧道水沟电缆槽盖板预制养生技术交底
⑴混凝土浇筑完成后，待表面收浆后尽快对混凝土覆盖土工布或毛毡并洒水进行养生，最少保持三天。
⑵预制构件不得有由于混凝土的收缩而引起的表面裂缝。
⑶预制构件在拆模以前均应连续保持湿润。
⑷养生期间，不得使其承受行人、运输工具、模板等荷载。
4、土工布覆盖洒水养生：
⑴土工布应尽可能采用大幅宽的，相邻纸应至少重叠150mm，并用胶带或其它经批准的方法紧密粘合，然后洒水，使整个混凝土表面完全湿润。
技术交底书
单位：××××××××××××××××××××
主送单位
隧道水沟电缆槽盖板预制与安装施工队伍
编号
005
工程名称
隧道水沟电缆槽盖板预制与安装施工
日期
2013年03月20日
交底内容：隧道水沟电缆槽盖板混凝土养生技术交底
1、本交底××等×座隧道水沟、电缆槽盖板预制与安装施工。
⑶文明施工和材料、机具、设备的堆码，保持场地清洁。
⑷现场废料的及时收集和处理，防止漏水乱流。
⑸进入施工现场应佩戴安全帽，应防止跌落、摔伤等事件。
⑹本项目遵循“质量至上”原则，任何养生作业不得损害工程质量，严禁用高压水枪、水管等冲射、冲刷未达到强度等级的混凝土。
编制
复核
接收人
2、情况说明：
目前，自然气温逐渐升高，混凝土浇注后，气候炎热、空气干燥，不及时进行养护，混凝土中水分会蒸发过快，形成脱水现象，会使已形成凝胶体的水泥颗粒不能充分水化，不能转化为稳定的结晶，缺乏足够的粘结力，从而会在混凝土表面出现片状或粉状脱落。此外，在混凝土尚未具备足够的强度时，水分过早的蒸发还会产生较大的收缩变形，出现干缩裂纹，影响混凝土的耐久性和整体性。所以混凝土浇筑后初期阶段的养护非常重要，混凝土终凝后应立即进行养护，干硬性混凝土应于浇筑完毕后立即进行养护。为提高砼强度、加快生产进度，请隧道水沟电缆槽盖板预制施工队严格按本交底做好混凝土养生工作，确保混凝土和结构工程质量。
水沟盖板交底
盖板预制时，外观质量必须达到外露面光滑，不得出现露筋现象，棱角不缺。
盖板混凝土标号均为C30，混凝土搅拌必须采用强制式搅拌机拌合，不得采用拱筒式搅拌机或砂浆搅拌机进行搅拌。严格控制水灰比和塌落度，采用钢筋插捣或平板振捣器振捣。盖板混凝土在初凝后终凝前，要对面层进行收光处理，一般在混凝土施工后2.5～3.0小时收光，保证盖板面层光滑。混凝土终凝后采用湿麻袋覆盖Байду номын сангаас板预制块洒水养护，养护时间不小于14天。脱模时间一般可在混凝土施工后12小时左右，脱模后混凝土强度相对较低，搬运过程中要加强对成品盖板的保护，防止棱角破损，影响外观质量。
3、对施工现场和运输便道等易产生粉尘的地段定时进行洒水降尘，勤洗施工机械车辆，使产生的粉尘危害减至最小程度。
4、对有害物质（如染料、油料、废旧材料和生产、生活垃圾等）经处理后运至当地环保部门所指定的地点进行掩埋，防止泄露、腐蚀造成对生态资源的破坏。
编 制：
复 核：
接收人：
日 期：
（2）中央排水沟盖板厚度为15cm，模型采用15cm×15cm角钢，0.5cm的钢板。根据电缆沟盖板的尺寸，拟采用10套模板，制作尺寸为：长×宽=90cm×49cm。
（具体模板尺寸及钢筋布置详见附图）
2、预制场地
电缆沟盖板预制场地必须采用混凝土硬化，硬化厚度不小于5cm，施工前要测量操平，保证场地混凝土平整，施工场地位置要有利于洒水养护，设置自动喷水器养护设施。

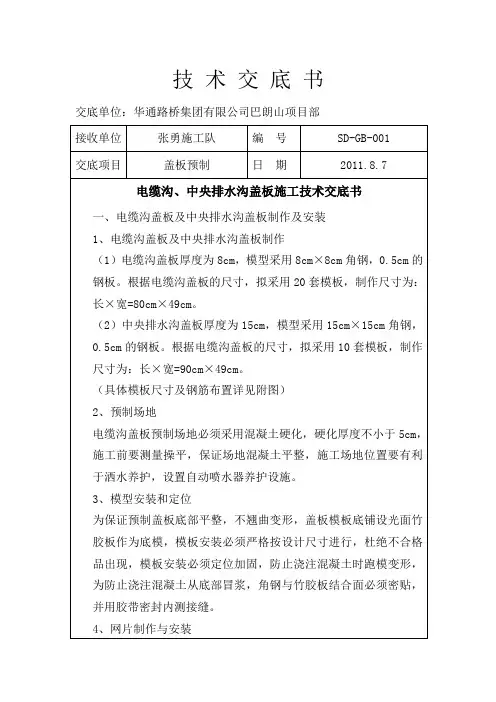

技 术 交 底 书
交底单位：华通路桥集团有限公司巴朗山项目部
接收单位
张勇施工队
编 号
SD-GB-001
交底项目
盖板预制
日 期
2011.8.7
电缆沟、中央排水沟盖板施工技术交底书
盖板暗沟施工技术交底
盖板暗沟施工技术交底一、背景介绍随着城市化进程的不断加快，城市居民对于居住环境的要求也不断提高。
而在城市建设中，雨水排放问题是市政建设中不可避免的难题。
盖板暗沟技术就是针对城市高密度人口聚集区域，采用最小化的结构代价完成治理雨水的技术。
二、工程基础与施工步骤2.1 工程基础盖板暗沟工程在工程名称中，容易让人们产生“盖板”暗沟的误解。
其实盖板是指预制钢栅排掉雨水的顶部，而非路面。
暗沟是指在靠近地面的位置，预制的混凝土梁，用于接纳雨水并引导入排水管井之中。
盖板暗沟工程一般采用预制构件生产，当地条件合适时，可以采用混凝土现浇结构。
只有优质混凝土及钢筋规格符合设计要求，方可投入使用。
2.2 施工步骤第一步：沟槽的准备首先需要在规定的位置挖出沟槽，根据设计要求做出合适的排水坡度。
在沟槽的外侧设立排水沟，以保证施工过程中外侧不会水浸。
第二步：埋设预制水泥构件在沟槽的底部放置好预制水泥构件，并保证结构稳固可靠，构件之间的接口要严密，不宜出现裂缝。
第三步：钢筋和混凝土的架设安装好预制水泥构件之后，需要在其上架设钢筋和混凝土构件，并严格按照设计图纸要求做出正确的尺寸和形状。
在混凝土浇筑时，需要采用震动器振动、密实混凝土，以确保冲击、振动等原因不会造成混凝土的开裂。
第四步：安装盖板在混凝土浇筑完成后，需要在中心位置及两侧安装成型后的盖板和排水钢格栅。
在安装过程中不能过紧或者过松，应严格保证水平度。
第五步：检验及验收操作人员需要对安装完盖板之后的工地进行彻底的检验和验收，确保工程质量满足国家相关技术标准。
三、工程要求及质量控制3.1 工程要求盖板暗沟工程为水泥混凝土构造。
因此，在施工过程中，应严格遵守以下规定：1.确保结构设计合理、经济、安全，尤其要注意排水坡度和施工技术要求；2.钢筋布置应符合设计要求，做到错位、交叉、间距均匀，预留伸缩缝必须符合施工要求；3.混凝土采用蒸汽加压养护，确保混凝土强度达到规定标准；4.保证施工质量清晰记录，数字化归档，方便高质量的工程管理。
水沟盖板安全技术交底模板
一、交底目的为确保水沟盖板施工过程中的安全，防止安全事故发生，特进行本次安全技术交底。
通过交底，使所有参与施工人员充分了解水沟盖板施工过程中的安全注意事项，提高安全意识，确保施工安全。
二、交底对象1. 施工负责人2. 施工班组长3. 作业人员4. 监理人员三、交底内容一、施工前的准备工作1. 施工人员应熟悉水沟盖板施工图纸，了解施工工艺和施工要求。
2. 施工现场应设置安全警示标志，明确危险区域。
3. 施工人员必须穿戴好个人防护用品，如安全帽、工作服、安全鞋等。
4. 施工前应对施工设备进行检查，确保其正常运行。
二、施工过程中的安全注意事项1. 人员安全- 施工人员应严格遵守操作规程，不得擅自改变施工方法。
- 高处作业时，必须系好安全带，并确保安全带连接牢固。
- 上下传递物品时，应使用工具，不得直接抛掷。
- 施工现场严禁酒后作业、疲劳作业。
2. 机械安全- 施工机械必须定期检查、维护，确保其安全性能。
- 机械设备操作人员应持有相应资格证书，熟练掌握操作技能。
- 机械设备操作区域应设置警示标志，非操作人员不得进入。
3. 材料安全- 水沟盖板材料应检验合格，不得使用不合格产品。
- 材料堆放应整齐有序，不得超高堆放，以免发生倾倒事故。
4. 施工环境安全- 施工现场应保持通风良好，防止有害气体积聚。
- 施工现场应设置排水沟，防止雨水浸泡施工区域。
- 施工现场应设置临时围挡，防止无关人员进入。
三、事故应急处理1. 发生事故时，应立即停止施工，并立即上报相关部门。
2. 组织人员进行现场救援，确保伤者安全。
3. 保护事故现场，等待相关部门进行调查处理。
四、交底人及日期交底人：XXX交底日期：XXXX年XX月XX日五、接受人签字施工负责人：________________班组长：________________作业人员：________________监理人员：________________六、备注1. 本交底内容为水沟盖板施工过程中的基本安全要求，具体施工过程中应结合实际情况进行调整。
预制水沟盖板安装技术交底
附表82技术交底书表格编号0542项目名称中铁八局蒙华铁路MHTJ-19标第一工区第页交底编号路基附属三级交底06 共 4页工程名称新建蒙西至华中地区铁路煤运通道土建工程设计文件图号路基施工大样图、铁路车站排水构筑物（贰站（01）8011）施工部位预制混凝土水沟盖板安装技术交底（三级）交底日期2018年03月27日技术交底内容：1、技术交底范围淅川车站（DK934+898.34- DK938+050）段水沟预制混凝土盖板安装。
2、设计情况2.1、淅川车站内矩形盖板沟内净宽60cm，沟壁厚度均为27cm，其预制盖板尺寸为50cm*78cm*6cm（长*宽*高），预留槽口尺寸为82cm*8cm（宽*高）。
详见下图：矩形盖板沟大样图2.2、淅川车站内碴顶、底式纵向排水槽，内净宽60cm，沟壁底厚均为40cm，沟壁顶厚均为30cm，其预制盖板尺寸为50cm*80cm*8cm（长*宽*高），预留槽口尺寸为82cm*8cm（宽*高）。
碴顶、底式纵向排水槽大样图2.3、淅川车站内公路排水槽，内净宽60cm，沟壁厚均为40cm，其预制盖板尺寸为50cm*80cm*15cm（长*宽*高），预留槽口尺寸为82cm*15cm（宽*高）。
公路排水槽大样图3、施工工艺1、清理水沟盖板预留槽→测量计算→预制件安装4、施工方法1、施工前应先清理水沟盖板预留槽口，并用清水湿润。
2、利用皮尺，直接标示出每块盖板的位置，注意要与沉降缝对应。
3、挂线进行盖板第一次预铺，第一次预铺时将盖板置于预留槽中间位置，观察盖板是否水平，线性是否顺直。
再进行第二次铺设，第二次铺设时根据挂线标高，用M10砂浆找平，盖上盖板，盖板左右挪动，并用手锤敲击密实后，调整盖板置于水平中心，再次用M5砂浆对盖板与预留槽口之间的纵向间隙进行填补。
对于矩形盖板沟应在每两块盖板连接的位置沿水沟纵向预铺20cm长，2.5cm厚的M10砂浆，再挂线放入水沟盖板，待调整盖板连接密实，线性顺直，居中、水平后。
盖板涵施工技术交底
盖板涵施工技术交底一、背景盖板涵是一种用来控制道路上溢流速度和减少道路上泥石流冲刷的水利结构，适用于处理面积较小而且水流量不大的山区公路。
二、施工原理盖板涵的施工可以分为以下几个步骤：1.土方开挖：根据设计和地形要求进行土方开挖，挖掉盖板涵所在位置的土壤。
2.土体加固：进行加固处理，使土体稳定。
3.砌体墙建造：在加固后的土体上用石头、混凝土等材料建造墙体，可以选择干砌或湿砌。
4.封闭顶部：在墙体建造完成后，将盖板固定在顶部，形成完整的结构。
5.排水沟做好：将盖板涵的一端与排水管相连接，将水往下流入排水管。
同时，在盖板涵的解决问题区域，可能其他水流的流向也需要加强调整。
6.水泥喷涂：若是有水泥喷涂，可用水泥喷涂来保护盖板涵内部的墙壁，使内部更加坚固。
三、重点技术1. 盖板涵的尺寸设计盖板涵的设计尺寸需根据具体的山区情况、道路的水流量、泥石流的范围来确定。
通常来说，盖板涵的尺寸一般可以设置成100厘米宽、80厘米高。
2. 土方开挖盖板涵的开挖一是要考虑到其建造后的各项功能，而二是也要遵循当地的土壤类型、土体的稳定能力来进行。
3. 砌体墙建造盖板涵的墙体主要可以选择干砌石、湿砌石或混凝土等材料进行建造。
其中，干砌不用水泥和灰浆亦可建造，在施工前需认真筛选材料，应选用大小适宜的石头，并在表面压上其他材料填缝。
湿砌使用水泥和灰浆来粘合石头，可以提高墙体的强度和稳定性。
混凝土的使用可以增强墙体与地面的连接，建造的成本也相对较低。
4. 排水沟建造盖板涵的一端需与排水管管道相连接，并附设排水沟，以便将道路上的积水和悬浮物流入排水管，从而达到排放的目的。
排水沟建造应该保证位于与盖板涵相连的另一侧，其坡度与设计斜度相符。
四、安全生产措施1.严格遵守施工的安全操作规程，不得盲目开挖土方和挖深过大，以免导致工程安全事故的发生。
2.要定期对现场作业人员进行安全教育和安全培训，提高其安全生产意识，掌握应急处理措施和安全知识。
水沟盖板安全技术交底模板
一、工程名称：[工程名称]二、施工部位：[施工部位]三、施工时间：[施工时间]四、参加人员：[参加人员名单]五、交底人：[交底人姓名]六、安全负责人：[安全负责人姓名]七、质量负责人：[质量负责人姓名]一、工程概况1. 水沟盖板工程是本工程的重要组成部分，主要用于排水、防渗和美化环境。
2. 水沟盖板采用[材料名称]，规格为[尺寸]。
3. 水沟盖板安装位置为[具体位置]。
二、安全技术交底内容1. 施工前准备（1）施工人员必须经过专业培训，了解水沟盖板安装的相关知识和操作技能。
（2）熟悉施工现场环境，了解周边设施，确保施工安全。
（3）施工前对水沟盖板进行检查，确保无裂纹、变形等缺陷。
2. 施工操作要求（1）安装前，应将水沟清理干净，确保排水畅通。
（2）安装过程中，操作人员应站在稳固的支点上，避免因地面湿滑导致滑倒。
（3）安装时，应确保水沟盖板与沟槽的间隙均匀，避免排水不畅。
（4）安装完成后，对水沟盖板进行检查，确保无松动、翘起等现象。
3. 安全防护措施（1）操作人员必须佩戴安全帽、安全带等个人防护用品。
（2）高处作业时，应设置安全网或护栏，防止人员坠落。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工区域应设置警示标志，提醒过往人员注意安全。
4. 紧急救援措施（1）施工现场应配备急救箱、消防器材等应急救援设备。
（2）操作人员应掌握基本的急救知识和技能，以便在发生意外时进行自救和互救。
（3）一旦发生事故，应立即启动应急预案，确保人员安全。
三、质量要求1. 水沟盖板安装应平整、牢固，无明显翘起、松动等现象。
2. 水沟盖板与沟槽的间隙均匀，排水畅通。
3. 施工过程中，严格按照设计要求进行，确保工程质量。
四、注意事项1. 施工过程中，严禁违规操作，确保施工安全。
2. 施工结束后，应及时清理施工现场，保持环境整洁。
3. 施工过程中，如遇特殊情况，应立即向项目负责人汇报，及时处理。
五、验收标准1. 水沟盖板安装平整、牢固，无明显翘起、松动等现象。
排水沟-施工技术交底记录
GL 实用范本| DOCUMENT TEMPLATE
Ⅴ.作业中要避免将振动棒触及钢筋、芯 管及预埋件等，更不得采取通过振动棒振动 钢筋的方法来促使混凝土振实;作业时振动棒 插入混凝土的深度不应超过棒长的 2/3~3/4， 更不宜将软管插入混凝土中，以防水泥浆腐 蚀软管而损坏机件。
Ⅵ.振动器在使用中如温度过高，应立即 停机冷却检查;振动器软管的弯曲半径不得小 于 500 ㎜，并不得多于两个弯。软管不得有 断裂、死弯现象，若软管使用过久，长度变 长时，应及时更换。
第3页/共6页
GL 实用范本| DOCUMENT TEMPLATE
插入式振动器使用要点: Ⅰ.使用前，应检查各部件是否完好，各 连接处是否紧固，电动机绝缘是否可靠，电 压和频率是否符合规定，检查合格后，方可 接通电源进行试运转。 Ⅱ.作业时，要使振动棒自然沉入混凝 土，不得用力猛插，宜垂直插入，并插到尚 未初凝的下层混凝土中 50~100 ㎜，以使上 下层相互结合。 Ⅲ.振动棒各插入点间距均匀，插点间距 不应超过振动棒有效作业半径的 1.25 倍，最 大不超过 500 ㎜。振捣时，应“快插慢拔”。 Ⅳ.振动棒在混凝土内振捣时间，每插点 约 20~30 秒，见到混凝土不再明显下沉，不 出现气泡，面泛出水泥浆和外观均匀为 止。振捣时应将振动棒上下抽动 50 ㎜~100 ㎜，使混凝土振实均匀。
确定。
⑤盖板安装
排水槽盖板为钢筋混凝土预制盖板，安
装盖板前应对安装基座进行检查，对不合格
部位进行修造或砂浆找平。盖板安装要平顺
连接，间距合适，外形美观。
3、施工作业段必须有三电监控员进行监
控。
4、施工靠近既有线时，有防护员防护方
可施工。
交底人签名 XX
技术交底(排水沟盖板)
交底日期
2003年7月5日
交底人
交底项目
排水槽盖板预制与安装
交底内容
操作方法及注意事项
（2）、厚度为+5mm，－2mm。
（3）、长、宽为±5mm。
（4）、板间缝宽最大不超过10mm。
3、盖板强度符合要求，放置平稳，盖板顶部平整顺直；脚踩无松动感。
六、安全措施：
1、既有线旁施工，施工人员要注意上下行列车，并注意料具是否侵限，要设专人防护。
2、水泥采用P.O32.5水泥；骨料：粗骨料为5-31.5mm碎石；细骨料为中砂。
以上材料均需符合标准要求，每批材料进场需有产品合格证，复检合格后方准使用。
四、施工要求：
1、预制场地平整坚实，应有防、排水设施。
2、模板表面光滑平整，无锈并涂抹脱模剂。
3、绑扎钢筋严格按施工图纸所规定尺寸绑扎，绑扎要牢固。
4、支立模板及钢筋绑扎完毕后必须经监理工程师、质量检查员及技术有关人员检查后方可灌注混凝土。
5、混凝土应严格按照施工配合比进行拌制。
6、排水槽盖板采用C20钢筋混凝土。
7、混凝土浇筑时，振捣要密实，无漏振现象。
8、表面处理应在混凝土初凝后。
9、混凝土终凝后，即对其进行塑料覆盖养护。
10、在混凝土强度达到1.2Mpa前，不得在其上堆放任何物品。
技术交底记录
交底日期
2003年7月5日
交底人
交底项目
排水槽盖板预制与安装
交底内容
操作方法及注意事项
一、施工内容：穿越4道与二站台间排水槽盖板。
二、施工准备工作：
1、熟悉交底图纸（见附图），按图纸制作模板，钢筋下料、绑扎。
2、预制场地整平。
3、料具预备。
混凝土排水沟施工技术交底
4。1。2标高控制
①每个施工段水沟起止点沟底、沟顶标高及排水坡度均严格按照图纸标注标高进行控制，确保水沟纵向坡度，保证排水通畅。
接收人
交底人
施工负责人
注:本交底一式2份，项目部存档一份，接收人留存一份。
接收日期
2015.8。13
项目
允许偏差（mm）
检测方法
受力钢筋的间距
±10
尺量
受力钢筋的排距
±5
尺量
箍筋、横向的钢筋间距
绑扎骨架
±20
尺量
焊接骨架
±10
尺量
受力钢筋保护层
板、墙
±3
尺量
钢筋位置的允许偏差
4.3模板施工
排水沟模板采用钢模板或木模板，模板支撑采用5x10cm扁木及脚手架钢管。横向支撑间距为0。4m，在水沟模板底和顶每隔50cm各加一横向方木,与边墙模板固定死，用来加固内模板和控制水沟尺寸。外侧模板加在模板底和顶各加一根纵向钢管以固定模板纵向线性，并在模板底每1m加一根横向支撑，模板顶每1m增加1根斜支撑,以固定模板。模板安装质量允许偏差应符合下表规定。
交底人
施工负责人
注：本交底一式2份，项目部存档一份，接收人留存一份。
技术交底记录
编号：001 第7页/共7页
工程名称
满洲里博汇通综合储运物流铁路专用线工程
作业队
交底项目
混凝土排水沟施工技术交底
接收日期
2015.8。13
附图1：
注:本图尺寸以厘米计.
接收人
交底人
施工负责人
注：本交底一式2份，项目部存档一份,接收人留存一份。
004-××××隧道水沟电缆槽盖板预制技术交底
3、因部分钢筋弯钩长度不足或钢筋网片绑扎不紧固，会导致钢筋网片贴于盖板顶面，无法满足受力要求，故要求你队伍在进行隧道水沟电缆槽盖板预制操作时，可先将模具置于振动筛上，开启振动筛电源，捡起置于模具内的钢筋网片，然后用铁锹布料，待模具内混凝土距模板顶面10～15mm时，由专人再行放置钢筋网片，铁锹布料以保证盖板底面保护层，并可使盖板内钢筋合理受力，与受压面混凝土协同工作。
技术交底书
单位：××××××××××××××××××××
主送单位
隧道水沟电缆槽盖板预制与安装施工队伍
编号
004
工程名称
隧道水沟电缆槽盖板预制与安装施工
日期
2013年03月20日
交底内容：
1、本交底适用于新建××铁路××××××××标×××、×××、×××、×××、×××、×××等×座隧道水沟、电缆槽盖板预制与安装施工。
4、隧道水沟电缆槽盖板预制时，先将场地清理干净并洒水湿润，确保混凝土具有良好的工作性。
5、模具使用前，必须喷涂脱模剂；盖板预制须派专人收面压光，确保盖板平整度要求。
6、隧道水沟电缆槽盖板预制时，其长度、宽度、厚度、对角线及翘曲须满足设计及规范要求。如下表：
7、天气渐渐转热，已预制完的水沟电缆槽盖板需上覆土工布或毛毡，每天上午10:00及下午14:00对其进行洒水养生，确保盖板表面湿润，防止因温度过高而导致盖板表面微细裂纹。
序号
检查项目
合格范围
备注信息
01
边长
+3 mm～-2mm
含长、宽
02
厚度
+2 mm～-1mm
盖板涵安全技术交底
盖板涵安全、技术交底一、施工方法1、钢筋混凝土盖板涵1．钢筋混凝土盖板涵施工方法1。
1基坑开挖1。
1。
1机械开挖配合人工刷坡检底基坑开挖采用挖掘机挖装，开挖之前先进行精确的测量放线，用白灰撒出开挖轮廓线,按1：0.33进行放坡,每侧考虑30cm工作面及20cm基坑排水沟，在下游设一个60＊60cm的集水坑.土方边开挖边运输，人工配合刷坡检底的开挖方法，机械开挖时在设计基底高程以上保留不少于20cm厚度的土层采用人工开挖检底.如有长流水的涵洞,暂时引向别处流走。
如有地下水的涵洞，必须在基底两侧挖临时排水沟，排入集水坑用水泵抽出.挖至设计标高后，检查基底承载力，基坑位置、标高、几何尺寸是否符合设计要求,进行基础放样，及时填写隐蔽工程报告单,请监理工程师验收签字后,立即下基。
1.2 涵基、涵台施工1。
2 。
1涵基、涵台片块石的支砌采用坐浆法或挤浆法进行施工，根据设计图纸尺寸，涵基施工先坐浆后,再按一顺一丁的方法进行挤浆施工，沉降缝按6m设置。
涵基完成后在台身内侧安装样板，挂线安砌，镶面平顺整齐，墙背线大致适顺，按设计坡比控制台身收坡。
在砌筑过程中经常校正线杆，以保证墙体几何尺寸。
根据料源情况，决定片石外形尺寸。
砌筑工艺：分层安砌，一顺一丁，每一块丁石安于上、下两块顺石中部，隔一层石料砌体灰缝对齐,横缝在一条直线上。
砌体外露面修凿一寸三錾，灰缝宽1。
3——1.5cm。
帮衬石和填芯石也采用上述规格片块石相互锁合分层砌筑,平缝宽不大于3cm,竖缝宽度不大于4cm.勾缝采用凸缝，勾缝前把原砌筑砂浆掏出2cm深，以保证勾缝砂浆与石料粘接牢固.按设计图纸上要求设置沉降缝，并在整个断面上贯通，墙身砌完后,用浸透的沥青麻絮填塞沉降缝。
1.2 。
2洞口附属工程施工：洞口附属工程包括帽石、一字墙等.具体施工方法是准确放样，挂线收坡，立模浇筑砼，施工应注意的是洞口流水通畅，并与边沟、排水沟接顺。
1.2 .3盖板涵的盖板施工，均在预制场预制进行（见预制板施工方案）1。
路边石边沟水沟盖板排水沟施工技术交底
Ⅲ型边沟：沟底采用长2.2米，高0.5米的基础，水沟内净空尺寸0.6*0.6米，水沟侧壁厚度为0.5米，高度为0.6米，盖板厚度为0.18米。
本段范围内只有Ⅰ型边沟适用。
布设原则：
Ⅰ型边沟：适用于新建道路；
除设计图外的地段，根据线路竖曲线，考虑流水方向，挖方段（高度大于3米）、夹在挖方段中间的低填段（段落长度不大于100米）、低填段处于曲线超高段内侧且竖曲线上位于排水坡道段（即非最高点处），需设置Ⅰ型边沟；
4.2、边沟、排水沟
边沟全部采用C20混凝土浇筑，根据设计图纸（三种）。
Ⅰ型边沟：水沟净空尺寸0.4*0.4m，靠近路基侧沟帮（内侧）宽0.4m，外侧宽0.3m（与碎落台共同宽度不低于1m），沟底厚0.15m。
Ⅱ型边沟：水沟净空尺寸0.6*0.6m，靠近路基侧沟帮（内侧）宽0.4m，外侧宽0.3m（与碎落台共同宽度不低于1m），沟底厚0.15m，沟帮顶盖盖板（厚0.16m），盖板槽深度0.16m，内侧宽0.2m，外侧宽0.1m。详细结构尺寸详见附图。
中心水沟盖板预制技术交底(大三级)
中心水沟盖板预制技术交底（三级）
一、预制砼盖板
中心排水沟预制盖板采用C25钢筋混凝土。
1、施工流程
钢筋绑扎→模板支设→混凝土浇筑→拆模→养生。
2、施工方法
（1）钢筋制作与绑扎
钢筋制作按照设计图纸下料，①号φ8钢筋单根长176cm、②号Ф8钢筋单根长220.8cm、③号Ф12钢筋单根长176cm；下料完成后运至现场进行钢筋网片绑扎，盖板上下底保护层为3cm，用预制垫块进行趁垫，两侧保护层为5cm厚，见附图：
（2）模板支设
水沟模板采用钢模板。
预制混凝土盖板设计具体如下图。
图1 排水沟预制混凝土盖板设计图
（3）混凝土浇筑
预制盖板混凝土设计强度为C25，坍落度宜控制在140～180mm，浇筑前应向监理部报验，钢筋、模板经专业监理工程师验收，且合格后进行砼浇筑；浇筑时应先把模板内清扫干净，模板内多/缺部分，用人工进行减/添，然后用平板整捣器进行整捣，最后人工收面。
注意混凝土浇筑时利用20PVC管插入混凝土中预留泄水孔，泄水孔横向间距为28cm，纵向间距为18cm共计四排每排四个。
如下图所示
图2预制盖板泄水孔示意图
（4）拆模养生
在混凝土浇筑完毕后利用土工布覆盖开始洒水养护，待混凝土强度达到8MPa后进行模板拆除工作，模板拆除时应轻缓进行，避免发生棱角掉落现象；模板拆除后洒水养生，养生周期一般不少于7天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况：
隧道防排水设计遵循“防、截、排、堵相结合，因地制宜，综合治理”的原则。
隧道排水采用双侧沟形式，洞内左侧设通信、信号电缆槽，右侧设电力电缆槽，保证排水畅通，不浸水。
电缆槽尺寸均为25X30cm（宽X深）。
二、施工工艺：
排水沟盖板在加工厂提前预制，尺寸按设计施工。
施工工序如下：
测量放样→基底清理、冲洗→垫层混凝土浇筑→养护、拆模→水沟底部混凝土找平→水沟盖板安装
1、侧沟及电缆槽槽身采用C25混凝土。
在靠近线路侧槽壁处结合隧道接地情况设置钢筋，以加强沟槽身强度和结构整体性。
2、水沟及电缆槽盖板均采用C30钢筋混凝土。
余长电缆腔采用43X40X5的盖板，其余位置采用25X25X5钢筋混凝土板，盖板内钢筋采用HPB235φ10钢筋。
为避免盖板倒置，制造时在盖板面上作“上”字标记。
3、水沟靠线路侧壁边墙预留泄水孔，以引排道床水，泄水孔宽度为4~10cm，间距100~300cm，在电缆槽底面紧靠水沟侧，应在水沟边墙上预留泄水槽，槽宽不得小于4cm，间距不得大于500cm。
4、C25砼采用现有拌和站搅拌，运输采用现有罐车，直接入仓。
较厚部位用φ30振动棒振捣，较薄部位用木棍或钢钎插捣，注意将原排水管口打出，直边墙部分将排水管接长。
浇筑层厚控制在30cm内，每次振捣后再浇筑下一层。
（1）电力电缆沟侧：先浇筑纵向排水沟，再浇筑电力电缆沟，最后浇筑路缘暗沟；最后安装盖板，砂浆填缝。
（2）通讯电缆沟侧：纵向排水沟不用浇筑，仅清理；通讯电缆沟先浇筑靠近拱墙侧，再浇筑另一侧；先安装纵向排水沟盖板，砂浆填缝，再安装通讯电缆沟盖板，砂浆填缝。
边沟浇筑长度根据现有模板数量确定，每一段端头施工缝凿毛处理、钢筋过缝，在拱墙沉降缝位置边沟钢筋不过缝，段开。
达到设计龄期后再安装盖板、砂浆填缝。
三、重点控制及注意事项
1、测量放样
为保证结构尺寸符合设计要求，测量班根据设计图和施工技术交底要求，放样水沟定位基准线和水平基准线，并采用书面交底和现场技术交底形式将有关资料和测量点位交付现场领工员和施工人员。
2、基底清理、冲洗
边墙结合面凿毛后，将水沟和电缆槽基底的松渣、杂物、淤泥用高压水清理干净。
3、模板安装
根据测量放线，放出模板定位安装边线，然后安装模板，模板必须垂直。
模板和模板之间不能有错台。
4、排水沟盖板安装
水沟盖板采用预制盖板，运送进场后定点堆放。
在排水沟沟身混凝土施工后，排水沟盖板安装前，测量班对已施工段排水沟盖板安装基底进行检查，对不合格部位进行修凿或砂浆
找平，确保排水沟盖板安装基座平整，标高符合设计要求。
排水沟盖板安装平顺，不晃动。
四、安全文明施工：
1、进场施工人员必须熟知业主的有关安全文明施工管理规定。
2、现场施工机械及材料应摆放整齐，施工用电管路布置合理。
3、应有序施工，按图施工。
