实验四数字图像滤波及边缘检测
数字图像中边缘检测方法的研究.
数字图像中边缘检测方法的研究1引言图像处理，包括图像增强、噪声滤除和边缘检测等部分；图像信息量巨大，而边缘信息是图像的一种紧描述，是图像最基本的特征，所包含的也是图像中用于识别的有用信息。
所谓边缘是指其周围像素灰度有阶跃变化或屋顶变化的那些像素的集合，为人们描述或识别目标以及解释图像提供了一个有价值的和重要的特征参数，其算法的优劣直接影响着所研制系统的性能。
理想的边缘检测应当正确解决边缘的有无、真假、和定向定位，长期以来，人们已付出许多努力，设法利用边界来寻找区域，进而实现物体的识别和景物分析，由于目标边缘、图像纹理甚至噪声都可能成为有意义的边缘，因此很难找到一种普适性的边缘检测算法，现有诸多边缘检测的方法各有其特点，同时也都存在着各自的局限性和不足之处，因此图像的边缘检测这个领域还有待于进一步的改进和发展。
而根据具体应用的要求，设计新的边缘检测方法或对现有的方法进行改进，以得到满意的边缘检测结果依然是研究的主流方向。
2边缘检测的分类及方法研究早在1965年就有人提出边缘检测算子，主要分为经典算子、最优算子、多尺度方法及自适应平滑滤波方法，近年来又提出了将模糊数学、神经元和数学形态学应用于边缘检测的思想。
2.1 经典算子传统的边缘检测算法通过梯度算子来实现，在求边缘的梯度时，需要对每个象素位置计算。
在实际中常用小区域模板卷积来近似计算，模板是N*N的权值方阵，经典的梯度算子模板：Sobel模板、Kirsch模板、Prewitt模板、Roberts模板、Laplacian模板等，表2.1给出了经典算子运算速度的比较。
表2.1 经典算子运算速度比较可以看出，Krisch算子的运算量比较大。
其次在边缘检测中边缘定位能力和噪声抑制能力方面，有的算子边缘定位能力强，有的抗噪声能力比较好：Roberts 算子利用局部差分算子寻找边缘，边缘定位精度较高，但容易丢失一部分边缘，同时由于没经过图像平滑计算，不能抑制噪声。
数字图像处理实验报告--边缘检测

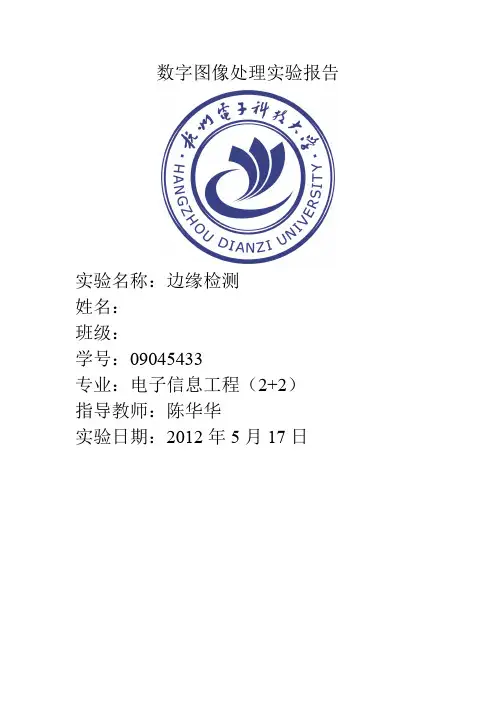

数字图像处理实验报告实验名称：边缘检测姓名：班级：学号：09045433专业：电子信息工程（2+2）指导教师：陈华华实验日期：2012年5月17日边缘检测一，原理本实验主要是对图像的边缘进行提取，通过对边缘的分析来分析图像的特征。
首先，了解一些术语的定义：边缘点：图像中具有坐标[i,j]且处在强度显著变化的位置上的点。
边缘段：对应于边缘点坐标[i,j]及其方位 ,边缘的方位可能是梯度角。
边缘检测器：从图像中提取边缘（边缘点和边缘段）集合的算法。
轮廓：边缘列表，或者是一条表示边缘列表的拟合曲线。
边缘连接：从无序边缘表形成有序边缘表的过程，习惯上，边缘表的表示采用顺时针方向来排序。
边缘跟踪：一个用来确定轮廓的图像（指滤波后的图像）搜索过程。
边缘就是图像中包含的对象的边界所对应的位置。
物体的边缘以图像局部特性的不连续性的形式出现的，例如，灰度值的突变，颜色的突变，纹理结构的突变等。
从本质上说，边缘就意味着一个区域的终结和另外一个区域的开始。
图像边缘信息在图像分析和人的视觉中十分重要，是图像识别中提取图像特征的一个重要属性。
边缘检测（edge detection）在图像处理和对象识别领域中都是一个重要的基本问题。
由于边缘的灰度不连续性，可以使用求导数的方法检测到。
最早的边缘检测方法都是基于像素的数值导数的运算。
本实验主要是对图像依次进行Sobel算子，Prewitt算子,Roberts算子，Laplace算子和Canny算子运算，比较处理结果。
边缘检测有三个共性准则，1，好的检测结果，或者说对边缘的误测率尽可能低，就是在图像边缘出现的地方检测结果中不应该没有；另一方面不要出现虚假的边缘。
2，对边缘的定位要准确，也就是我们标记出的边缘位置要和图像上真正边缘的中心位置充分接近。
3，对同一边缘要有尽可能低的响应次数，也就是检测响应最好是单像素的。
二，对图像进行各种算子运算本实验中主要是对图像依次进行Sobel算子，Prewitt算子,Roberts算子，Laplace 算子和Canny算子运算。
实验四 图像的边缘检测
实验四图像的边缘检测一、实验目的与要求1、了解图像边缘提取的基本概念；2、了解进行边缘提取的基本方法；3、编程实现对所给图像的边缘进行提取。
二、知识点1、边缘检测的思想和原理图像理解是图像处理的一个重要分支，研究为完成某一任务需要从图像中提取哪些有用的信息，以及如何利用这些信息解释图像。
边缘检测技术对于处理数字图像非常重要，因为边缘是所要提取目标和背景的分界线，提取出边缘才能将目标和背景区分开来。
在图像中，边界表明一个特征区域的终结和另一个特征区域的开始，边界所分开区域的内部特征或属性是一致的，而不同的区域内部的特征或属性是不同的，边缘检测正是利用物体和背景在某种图像特性上的差异来实现的，这些差异包括灰度，颜色或者纹理特征。
边缘检测实际上就是检测图像特征发生变化的位置。
由于噪声和模糊的存在，检测到的边界可能会变宽或在某些点处发生间断，因此，边界检测包括两个基本内容：首先抽取出反映灰度变化的边缘点，然后剔除某些边界点或填补边界间断点，并将这些边缘连接成完整的线。
边缘检测的方法大多数是基于方向导数掩模求卷积的方法。
导数算子具有突出灰度变化的作用，对图像运用导数算子，灰度变化较大的点处算得的值比较高，因此可将这些导数值作为相应点的边界强度，通过设置门限的方法，提取边界点集。
一阶导数是最简单的导数算子，它们分别求出了灰度在x和y方向上的变化率，而方向上的灰度变化率可以用相应公式进行计算；对于数字图像，应该采用差分运算代替求导，差分公式参考相关教材。
2、常用的梯度算子（1）Roberts Cross算子，它的2个2 X2模板如图3所示。
图3 Robert Cross算子模板（2）Prewitt 算子，它的2个3×3模板如图4所示。
图4 Prewitt算子模板（3）Sobel 算子，它的2图3 Sobel算子模板3、高斯拉普拉斯（Log）算法高斯拉普拉斯（Log）算法是一种二阶边缘检测方法。
它通过寻找图像灰度值中二阶微分中的过零点（Zero Crossing）来检测边缘点。
空间滤波实验报告
空间滤波实验报告空间滤波实验报告引言：空间滤波是数字图像处理中常用的一种方法，它通过对图像像素进行加权平均或其他操作，以改善图像的质量和增强特定的图像细节。
在本次实验中，我们将探索几种常见的空间滤波技术，并评估它们在不同图像上的效果。
一、均值滤波均值滤波是一种简单的空间滤波方法，它通过计算像素周围邻域的平均值来平滑图像。
在本次实验中，我们选择了一张包含噪声的图像进行均值滤波处理。
结果显示，均值滤波能够有效地减少噪声，但同时也会导致图像的细节模糊化。
这是因为均值滤波是一种线性滤波方法，它对所有像素都施加相同的权重，无法区分图像中的边缘和纹理。
二、中值滤波中值滤波是一种非线性滤波方法，它通过将像素周围邻域的像素值排序并选取中间值来进行滤波。
与均值滤波相比，中值滤波能够更好地保留图像的细节信息。
在实验中，我们使用了一张包含椒盐噪声的图像进行中值滤波处理。
结果显示，中值滤波能够有效去除椒盐噪声，同时也能够保持图像的细节纹理。
这是因为中值滤波对于噪声像素有较好的鲁棒性，能够准确地估计图像中的真实像素值。
三、高斯滤波高斯滤波是一种基于高斯函数的空间滤波方法，它通过对像素周围邻域的像素值进行加权平均来平滑图像。
与均值滤波不同的是，高斯滤波对于不同像素位置的权重是不同的，它能够更好地保持图像的细节和边缘。
在实验中，我们对一张包含高斯噪声的图像进行了高斯滤波处理。
结果显示，高斯滤波能够有效地降低噪声水平，同时也能够保持图像的细节纹理。
这是因为高斯滤波能够根据像素周围邻域的像素值分布来调整权重，从而更好地平衡了图像的平滑度和细节保留。
四、边缘检测除了平滑图像，空间滤波还可以用于边缘检测。
边缘检测是一种常用的图像处理任务，它能够准确地提取图像中的边缘信息。
在实验中，我们使用了一张包含边缘的图像进行了边缘检测实验。
通过应用一种基于梯度的空间滤波算子，我们成功地提取出了图像中的边缘信息。
结果显示，边缘检测能够有效地突出图像中的边缘，但同时也会引入一定的噪声。
数字图像处理中的边缘检测算法

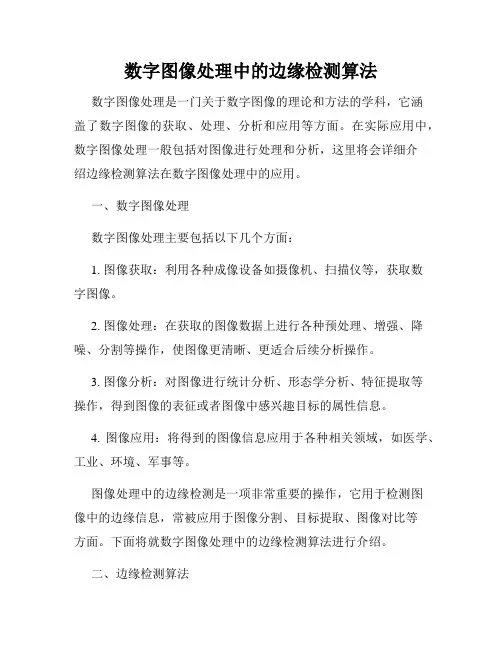

数字图像处理中的边缘检测算法数字图像处理是一门关于数字图像的理论和方法的学科，它涵盖了数字图像的获取、处理、分析和应用等方面。
在实际应用中，数字图像处理一般包括对图像进行处理和分析，这里将会详细介绍边缘检测算法在数字图像处理中的应用。
一、数字图像处理数字图像处理主要包括以下几个方面：1. 图像获取：利用各种成像设备如摄像机、扫描仪等，获取数字图像。
2. 图像处理：在获取的图像数据上进行各种预处理、增强、降噪、分割等操作，使图像更清晰、更适合后续分析操作。
3. 图像分析：对图像进行统计分析、形态学分析、特征提取等操作，得到图像的表征或者图像中感兴趣目标的属性信息。
4. 图像应用：将得到的图像信息应用于各种相关领域，如医学、工业、环境、军事等。
图像处理中的边缘检测是一项非常重要的操作，它用于检测图像中的边缘信息，常被应用于图像分割、目标提取、图像对比等方面。
下面将就数字图像处理中的边缘检测算法进行介绍。
二、边缘检测算法边缘检测算法是用于检测图像中边缘信息的算法，它可以用来检测图像中物体的轮廓、检测出图像中区域的变化等。
边缘是图像中像素灰度值变化较大的位置，边缘检测的目的即是找到这些边缘。
不同的边缘检测算法有不同的原理和处理步骤，大致分为以下几种：1. 基于微分的边缘检测算法基于微分的边缘检测算法采用的是微分运算的原理，通过计算像素点灰度值的一阶或者二阶微分值来检测边缘。
常用的微分算子有Sobel算子、Prewitt算子、Roberts算子等。
其中，Sobel算子是一种较为常用的边缘检测算子，它是一种离散运算，对于像素点的上下、左右两个方向的灰度变化敏感，可以较好地检测出图像中的边缘。
2. 基于阈值的边缘检测算法基于阈值的边缘检测算法是一种简单的边缘检测方法，其原理是通过设置一个阈值，将图像中高于或低于该阈值的像素点筛选出来，这些被筛选出的像素点就是图像中的边缘点。
该方法的优点是操作简单，但同时也存在一些缺点，如由于图像中像素点的灰度值变化较大，可能出现部分像素点灰度值在两个阈值之间，这些像素点可能未被筛选出来，导致边缘检测效果不佳。
滤波和边缘检测
课程实验报告2017 - 2018学年一学期课程名称：计算机视觉及应用实验名称：滤波和边缘检测班 级：学生姓名: 学号:实验日期: 2017.12.3地点:指导教师:成绩评定:批改日期:实 验 目 的及要求边缘检测是图像处理和计算机视觉中的基本问题，边缘检测的目的是标识数字图像中亮度变化明显的点。
图像属性中的显著变化通常反映了属性的重要事件和变化。
这些包括（i）深度上的不连续、（ii）表面方向不连续、（iii）物质属性变化和（iv）场景照明变化。
边缘检测是图像处理和计算机视觉中，尤其是特征提取中的一个研究领域。
实验仪器设备实验设备为一台装有win10系统的PC，qt+opencv软件。
实验原理大量的实验研究发现，由摄像机拍摄得到的图像受离散的脉冲、椒盐噪声和零均值的高斯噪声的影响较严重。
噪声给图像处理带来很多困难，对图像分割、特征提取、图像识别等具有直接影响。
椒盐噪声是指两种噪声，一种是盐噪声（salt noise），另一种是胡椒噪声（pepper noise）。
盐=白色，椒=黑色。
前者是高灰度噪声，后者属于低灰度噪声。
一般两种噪声同时出现，呈现在图像上就是黑白杂点中值滤波的基本原理是把数字图像或数字序列中一点的值用该点的一个邻域中各点值的中值代替，让周围的像素值接近的真实值，从而消除孤立的噪声点。
方法是用某种结构的二维滑动模板，将板内像素按照像素值的大小进行排序，生成单调上升（或下降）的为二维数据序列。
二维中值滤波输出为g（x,y）=med{f(x-k,y-l),(k,l ∈W)} ，其中，f(x,y)，g(x,y)分别为原始图像和处理后图像。
在通过canny算子和sobel算子进行边缘检测。
canny算子进行边缘检测的原理(1)图象边缘检测必须满足两个条件：一能有效地抑制噪声；二必须尽量精确确定边缘的位置。
(2)根据对信噪比与定位乘积进行测度，得到最优化逼近算子。
这就是Canny边缘检测算子。
图像处理中的滤波与边缘检测方法
图像处理中的滤波与边缘检测方法图像处理技术在现代科学技术中起着非常重要的作用，因为它们能够处理和分析大量的图像数据，为科学研究和实践应用提供了有力的支撑。
图像处理中的滤波和边缘检测方法是其中非常重要的两个方面，它们可以有效地提取图像中有用的信息，并去除无用的干扰。
下面将重点介绍一下图像处理中的滤波与边缘检测方法。
一、滤波方法滤波方法可以说是图像处理中最基本和最常用的方法之一。
滤波的本质是对图像中的噪声进行去除和抑制，从而提高图像的质量和清晰度。
滤波的实现是通过将图像中的每个像素与其周围的像素进行加权平均，从而得到一个新的像素值。
其中加权系数的选择是非常关键的，因为不同的系数取值会影响到滤波效果的好坏。
常用的滤波方法包括均值滤波、中值滤波、高斯滤波等。
1. 均值滤波均值滤波是一种简单而常用的滤波方法，它的原理是将图像中每个像素周围的邻域像素的像素值取平均数，得到一个新的像素值。
均值滤波的优点是简单易用，而且能够保留较多的图像细节，但其缺点是会模糊图像边缘和细节。
2. 中值滤波中值滤波是一种非线性滤波方法，它的原理是将图像中每个像素周围的邻域像素按照像素值大小排序，然后将排序后的像素值中位数作为新的像素值。
中值滤波的优点是能够去除噪声，同时又能够保留图像的边缘和细节。
但缺点是计算量较大，所以对于大尺寸图像不适用。
3. 高斯滤波高斯滤波是一种线性滤波方法，它的原理是通过对图像中每个像素周围的邻域像素进行加权平均，使得离中心像素近的邻域像素具有更高的权值，离中心像素远的邻域像素则具有较低的权值。
这样可以使得图像中噪声的影响降到最小，并能够保留图像的边缘和细节。
高斯滤波的优点是能够有效地去除噪声，而且不会对图像的边缘和细节造成明显的影响。
二、边缘检测方法边缘是图像中的一种重要的特征，它可以表现出图像中物体的轮廓和形状。
边缘检测的目的就是在图像中找到这些边缘，并将它们提取出来。
边缘检测是一种非常重要的图像处理技术，因为它可以为许多应用提供有用的信息和判断依据，例如物体识别、三维重建、图像压缩和医学成像等。
图像处理实验3-4
数字图像处理实验1. 直方图修正灰度变换是图像增强的一种重要手段，使图像对比度扩展，图像更加清晰，特征更加明显。
灰度级的直方图给出了一幅图像概貌的描述，通过修改灰度直方图来得到图像增强。
（1）计算出一幅灰度图像的直方图clearclose allI=imread(' rice.png');imhist(I)title('实验一（1）直方图');（2）对灰度图像进行简单的灰度线形变换，figuresubplot(2,2,1)imshow(I);title('试验2-灰度线性变换');subplot(2,2,2)histeq(I);（3）看其直方图的对应变化和图像对比度的变化原图像f(m,n) 的灰度范围[a,b] 线形变换为图像g(m,n),灰度范围[a’,b’] 公式：g(m,n)=a’+(b’-a’)* f(m,n) /(b-a)figuresubplot(2,2,1)imshow(I)J=imadjust(I,[0.3,0.7],[0,1],1);title(' 实验一（3）用g(m,n)=a’+(b’-a’)* f(m,n)/(b-a)进行变换');subplot(2,2,2)imshow(J)subplot(2,2,3)imshow(I)J=imadjust(I,[0.5 0.8],[0,1],1);subplot(2,2,4)imshow(J)(4) 图像二值化（选取一个域值，将图像变为黑白图像）figuresubplot(2,2,1)imshow(I)J=find(I<150);I(J)=0;J=find(I>=150);I(J)=255;title(' 实验一（4）图像二值化( 域值为150 ）');subplot(2,2,2)imshow(I)clc;I=imread(‘rice.png');bw=im2bw(I,0.5);%选取阈值为0.5figure;imshow(bw) %显示二值图像2. 图像处理变换1．傅立叶变换熟悉其概念和原理,实现对一幅灰度图像的快速傅立叶变换,并求其变换后的系数分布. 2．离散余弦变换熟悉其概念和原理,实现对一幅灰度和彩色图像作的离散余弦变换,选择适当的DCT系数阈值对其进行DCT反变换.% 图像的FFT变换clc;I=imread('rice.png');subplot(1,2,1)imshow(I);title('原图');subplot(1,2,2)imhist(I);title('直方图');colorbar;J=fft2(I);figure;subplot(1,2,1)imshow(J);title('FFT变换结果');subplot(1,2,2)K=fftshift(J);imshow(K);title('零点平移');figure;imshow(log(abs(K)),[]),colormap(jet(64)),colorbar;title('系数分布图');% 图像的DCT变换RGB=imread('onion.png');figure;subplot(1,2,1)imshow(RGB);title('彩色原图');a=rgb2gray(RGB);subplot(1,2,2)imshow(a);title('灰度图');figure;b=dct2(a);imshow(log(abs(b)),[]),colormap(jet(64)),colorbar; title('DCT变换结果');figure;b(abs(b)<10)=0;% idctc=idct2(b)/255;imshow(c);title('IDCT变换结果');3. 小波变换实验内容：熟悉小波变换的概念和原理,熟悉matlab小波工具箱主要函数的使用.利用二维小波分析对一幅图像作2层小波分解,并在此基础上提取各层的低频信息实现图像的压缩.程序如下：clcclose allcleara=imread('deblur1.png ');subplot(1,2,1);imshow(a);title('原始图像');I=rgb2gray(a);subplot(1,2,2);imshow(I);title('原始图像的灰度图');% 进行二维小波变换[a,b] = wavedec2(I, 2, 'bior3.7');% 提取各层低频信息figure;c = appcoef2( a, b, 'bior3.7', 1 );subplot(1,2,1);imshow(c, []);title('一层小波变换结果');d = appcoef2( a, b, 'bior3.7', 2 );subplot(1,2,2);imshow(d, []);title('二层小波变换结果');4. 模板运算一、实验内容：（1）平滑：平滑的目的是模糊和消除噪声。
实验四数字图像滤波及边缘检测
a=imread('dog1.jpg'); I=rgb2gray(a); subplot(1,2,1); imshow(I); seedx=[256,128,64]; seedy=[128,256,128]; hold on plot(seedx,seedy,'gs','linewidth',1); title('原始图像及种子位置'); I=double(I); markerim=I==I(seedy(1),seedx(1)); for i=2:length(seedx) markerim=markerim | (I==I(seedy(i),seedx(i))); end thresh=[15,10,15]; maskim=zeros(size(I)); for i=1:length(seedx) g=abs(I-I(seedy(i),seedx(i)))<=thresh(i); maskim=maskim | g; end [g,nr]=bwlabel(imreconstruct(markerim,maskim),8); g=mat2gray(g); subplot(1,2,2); imshow(g); title('三个种子点区域生长结果');
图像分割是图像检索、识别和图像理解的基本
前提。
1、图像中值滤波
中值滤波是基于排序统计理论的一种能有效抑制噪声
的非线性信号处理技术。中值滤波的优点是运算简单
且速度较快，在某些条件下，中值滤波方法可以去除 噪声，保护图像边缘，使图像较好地复原。它非常适 用于一些线性滤波器无法胜任的数字图像处理的应用 场合。
利用Matlab实现数字图像中值滤波
图像边缘检测实验报告
图像边缘检测实验报告图像边缘检测实验报告引言：图像边缘检测是计算机视觉领域中一项重要的任务，它在许多应用中都起到关键作用。
边缘是图像中不同区域之间的分界线，它们包含了图像中物体的轮廓和形状信息。
因此，准确地检测和提取图像边缘对于目标识别、图像分割和特征提取等任务至关重要。
实验目的：本实验旨在通过实践探索和理解常用的图像边缘检测算法，并对其性能进行评估。
我们将使用不同的算法对一组测试图像进行边缘检测，并比较它们的结果，以了解它们的优缺点和适用场景。
实验方法：1. 数据准备：我们从公开的图像数据库中选择了一组具有不同特征和复杂度的测试图像。
这些图像包括自然风景、人物肖像和建筑物等多种场景，以覆盖不同的应用场景。
2. 算法选择：我们选择了三种常用的图像边缘检测算法进行实验：Sobel算子、Canny算子和Laplacian算子。
这三种算法在实践中被广泛应用，并且具有不同的特点和适用范围。
3. 实验步骤：a) Sobel算子：我们首先将测试图像转换为灰度图像，然后使用Sobel算子对其进行边缘检测。
Sobel算子是一种基于梯度的算法，它通过计算图像中每个像素点的梯度值来检测边缘。
b) Canny算子：接下来，我们使用Canny算子对同一组测试图像进行边缘检测。
Canny算子是一种基于多阶段处理的算法，它首先使用高斯滤波器对图像进行平滑处理，然后计算梯度和非最大抑制，最后进行边缘连接和阈值处理。
c) Laplacian算子：最后，我们使用Laplacian算子对测试图像进行边缘检测。
Laplacian算子是一种基于二阶导数的算法，它通过计算图像中每个像素点的二阶导数值来检测边缘。
实验结果：通过对实验图像的边缘检测，我们得到了以下结果：1. Sobel算子产生了较为明显的边缘线，但在一些复杂场景下容易产生噪声，并且边缘线有时会断裂。
2. Canny算子在平滑处理后能够准确地检测到图像中的边缘，并且能够消除噪声和断裂的边缘线。
多媒体实验图像滤波二与边缘检测
多媒体实验报告——图像滤波二与边缘检测一、实验目的通过本章的课程设计，加深对数字图像滤波知识和边缘检测的理解，并获得如何处理图像的实际经验，达到以下目的1、熟练使用matlab进行图像的读取和显示；2、了解各种图像滤波的方法，了解边缘检测的方法；3、掌握图像滤波和边缘检测的编程方法。
二、实验内容1、完成实验指导书5.2.9节的内容，掌握图像滤波的方法；2、完成实验指导书5.3节的内容，掌握边缘检测的方法；3、在以上基础上完成下列程序的编写：练习1：完成5.2.9中p131页程序。
（注：lena图像在本版本matlab中没有，本实验的索引图像可采用'trees.tif'）观察程序结果，对结果进行说明。
程序如下：[X,map]=imread('trees.tif');I=ind2gray(X,map);hsize=3;h1=fspecial('gaussian');I1=imfilter(I,h1);h2=fspecial('gaussian',hsize,1.5);I2=imfilter(I,h2);h3=fspecial('gaussian',hsize,2.5);I3=imfilter(I,h3);subplot(221);subimage(I);title('原始灰度图像','FontSize',14,'Fontname','隶书','color','b')subplot(222);subimage(I1);title('sigma=0.5的高斯低通滤波','FontSize',14,'Fontname','隶书','color','b');subplot(223);subimage(I2);title('sigma=1.5的高斯低通滤波','FontSize',14,'Fontname','隶书','color','b');subplot(224);subimage(I3);title('sigma=2.5的高斯低通滤波','FontSize',14,'Fontname','隶书','color','b');Matlab图像处理结果如下：练习2：改写练习1的程序，本次处理的图像为彩色图像。
图像处理中滤波器及边缘检测算法的实验与研究
，
同
一
模式 的权 重 因子 可 以 作用 在 每
，
一
个窗口 内
也 就 意味着 线性滤 波器是 空 间不 变 的
这样就可 以使用 卷
[x
，
y
仃
]
耳
：
c e
(2 )
； c
积模 板 来 实现 滤 波
。
如果 图像 的不 同部 分 使 用 不 同的 滤 波
，
式中
为 分 布参 数
；
为高斯 函 数 的 系数
。
；
[
对 图像 处 理 来 说
，
且 在 大 多数情 况 下
对 其他类 型 的 噪声 也 有 很 好 的效 果
。
。
。
线 性 滤 波 器 使 用 连 续 窗 函 数 内像 素 加 权 来 实 现 滤 波
特别
，
数作 平 滑 滤 波器
g
。
这 种 函 数 的表 达 式 如公 式 (2 ) 所 示
r ■ 矿
典型 的是
一
。
均 值滤 波 器 可 以 通 过 卷 积 模 板 的 等权 值卷 积 运
㈨
，
算来 实现
来决定 2 2
．
卷 积模板 的大小可 以根 据 图像 素点数 的多少
(也 称 为噪声 ) 所 污 染
。
些 常见 的 噪声 有 椒 盐 噪 声
，
、
脉
，
。
冲噪声
、
高斯 噪声 等
。
因此
。
在 对 图像进
一
步处理 之前
高斯 平 滑 滤 波 器
声 的 同时 ，又 不 至 于使 图像 边 缘 十 分模 糊 。 边 缘 保 持 算 法 的基 本 过 程 为 ：对 灰 度 图 像 的每 一 个 像
数字图像处理实验教案实验
实验四 图像的边缘提取一、实验目的1．掌握边缘提取的原理；2．了解各种边缘提取算子定义及其性质；3．掌握几种常用边缘算子的提取方法；4．掌握边缘检测Matlab 函数的使用方法.二、实验仪器设备1．计算机2．Matlab 软件环境三、实验原理1．边缘检测算子边缘大致可分为阶跃状和屋顶状两种.阶跃状边缘位于其两边的像素灰度值有明显不同的地方；屋顶状边缘位于灰度值从增加到减少的转折处.还有一种脉冲状边缘，是屋顶状边缘的特殊情况.边缘是灰度值不连续的结果，这种不连续常可利用求导数方便地检测到，一般常用一阶和二阶导数来检测边缘.如下图所示，第1排是一些具有边缘的图像示例，第2排是沿图像水平方向的1个剖面图，第3排和第4排分别为剖面的一阶和二阶导数.第1列和第2列是阶梯状边缘，第3列是屋顶状边缘，第4列是脉冲状边缘.可用一阶导数的幅度值来检测边缘的存在，幅度峰值一般对应边缘位置.可用二阶导数的过零点检测边缘位置，而用二阶导数在过零点附近的符号确定边缘像素在图像边缘的暗区或明区.利用边缘灰度变化的一阶或二阶导数特点，可以将边缘点检测出来.对于数字图像导数可以用差分近似.常用的一阶导数类算子有Roberts 梯度算子、Prewitt 算子和Sobel 算子，常用二阶导数类算子有Laplacian 算子和LoG 算子，最优边缘检测算子有Canny 算子.常用的一阶导数类算子的模板见下图.以梯度算子为例，为检测边缘点，选取适当的阈值T ，对梯度图像进行二值化，则有： 1grad(,)(,)0x y T g x y ≥⎧=⎨⎩其他这样形成一幅边缘二值图像g (x ，y ).2．边缘检测的M atla b 函数 MATLAB 图像处理工具箱提供了 edge 函数利用以上算子来检测灰度图像的边缘.它支持六种不同的边缘提取方法，即Sobel、Prewitt、Robert、Laplacian、过零点方法和Canny 方法.其语法格式为：BW=edge(I,’method’)BW=edg e(I,’m ethod’,thresh)BW=edg e(I,’m ethod’,thresh,direction)其中：method：sobel、prewitt、robert、log、zerocross、canny.thresh：设定阈值门限，缺省时自动选取阈值.direction：对于’sobel’和’p rewitt’方法指定方向，’horiz ontal’（水平方向）；’vertic al’（垂直方向）；’bo th’（缺省值，表示两个方向）.四、实验内容及步骤（1）编写Matlab程序，调用以上六种常用的边缘检测算子，提取一幅灰度图像（rice.tif）的边缘，并比较不同的算子的检测效果.（2）编写Matlab程序，读取图像，加高斯噪声，调用以上六种常用的边缘检测算子，提取一幅灰度图像（rice.tif）的边缘，并比较不同的算子的检测效果.五、实验报告要求1、叙述实验过程；2、提交实验的原始图像和结果图像.六、思考题1．总结实验结果，比较各种边缘检测算子的性能特点.。
数字图像处理实验大纲
《数字图像处理》实验教学大纲课程编号：课程名称：数字图像处理实验总学时数：8学时适应专业：电子信息工程、信息工程承担实验室：信息工程学院实验室一、实验教学的目的和任务1．目的掌握数字图像处理的基本理论及分析方法，掌握数字图像加减及逻辑运算、图像变换、图像增强、二进制图像操作处理及滤波等原理。
2．任务能够熟练地用Matlab语言编写数字图像处理的各种应用程序，计算图像统计参数，对数字图像进行二维离散Fourier变换，掌握图像边缘检测、图象去噪及各种高通、低通滤波的程序实现方法，并能解决实际中的问题。
二、实验项目及学时分配三、每项实验的内容和要求实验一：数字图像文件基本类型的转换1．实验目的、意义1)了解Matlab支持4种图像类型：灰度图像、二值图像、索引图像和RGB图像。
2)学会运用RGB颜色空间与灰度图像类型的转换3)分析灰度图像与二值图像的变换关系。
2.实验内容1）灰度图像与索引图像的相互转换2）RGB 图像与索引图像的相互转换3）将灰度图像转换为二值化图像3．实验要求1)实验之前要预习，简述图像文件基本类型的转换原理和方法；2)写出实验报告。
报告要求：有实验目的，实验内容，实验过程，实验小结。
实验二：数字图像FFT变换1．实验目的、意义1)掌握二维Fourier变换的基本定义以及快速Fourier变换的方法；2)学会运用zeros; fft2;ifft2; fftshift等函数3)分析二维离散Fourier变换的基本特点。
2．实验内容1)创建一副图像，大小为128*128,背景为黑色，中间开出一个8×8白色的窗口；2)运用ff2函数，对上面产生的图像做二维离散傅立叶变换；3）把低频分量移到图像中心，而把高频分量移到四个角上。
采用两种方法：a)在FFT以前对测试图像逐点加权;b)利用FFTSHIFT函数4) 利用图像增强中动态范围压缩的方法增强傅立叶变换并在频域中显示变换结果。
详解数字图像的滤波和边缘检测
详解数字图像的滤波和边缘检测⼀、图像滤波图像滤波的主要⽬的就是在尽量保留图像细节特征的条件下对⽬标图像的噪声进⾏抑制。
图像滤波其主要分为线性滤波器和⾮线性滤波器。
1.1 线性滤波器1.1.1 均值滤波原理：在图像上，对待处理的像素给定⼀个模板，该模板包括了其周围的邻近像素。
将模板中的全体像素的均值来替代原来的像素值的⽅法。
以 3×3 的均值滤波器的模板为：w =111111111模板所覆盖的图像的像素为：Image =(i −1,j −1)(i −1,j )(i −1,j +1)(i ,j −1)(i ,j )(i ,j +1)(i +1,j −1)(i +1,j −1)(i +1,j +1)因此，模板中⼼点所对应的像素值可以表⽰为：g (i ,j )=1N N∑i =1Image ⊙w =1N N∑i =11∑m =−11∑n =−1f (i +m ,j +n )在进⾏滤波之前，⼀般会先对原图像进⾏填充，填充的像素⼤⼩为：r =floor (模板宽度/2)，不然的话始终⽆法对图像边缘的像素进⾏滤波。
均值滤波的特点：均值滤波能够降低图像中的尖锐变化，去除图像中的噪声，且滤波窗⼝越⼤，去噪效果越好同时图像也会变得越模糊1.1.1 ⾼斯滤波原理：其实⾼斯滤波和均值滤波的原理差不多，都是⽤⼀个模板（或称卷积、掩模）扫描图像中的每⼀个像素，⽤模板确定的邻域内像素的加权平均灰度值去替代模板中⼼像素点的值。
区别就在于，⾼斯滤波中模板的数值是通过⾼斯函数⽣成的。
还是以 3×3 的模板为例，以模板的左上⾓为坐标原点，模板中⼼的坐标为 (1,1)，则⽣成的⾼斯模板为：w (i ,j )=12πσ2exp −(i −1)2+(j −1)22σ2因此，模板中⼼点所对应的像素值可以表⽰为：g (i ,j )=Image ⊙w (i −1,j −1)w (i −1,j )w (i −1,j +1)w (i ,j −1)w (i ,j )w (i ,j +1)w (i +1,j −1)w (i +1,j )w (i +1,j +1)=1∑m =−11∑n =−1w (i +m ,j +n )f (i +m ,j +n )⾼斯滤波的特点：根据公式可以得到，在计算⾼斯滤波模板时，⾼斯滤波模板的值由中间向四周递减，且标准差越⼩，⼆维⾼斯图像越窄⼩，平滑效果不明显；标准差越⼤，⽽为⾼斯图像越矮宽，滤波效果⽐较明显。
图像的边缘检测实验报告
图像的边缘检测实验报告图像的边缘检测实验报告一、引言图像处理是计算机科学领域中的一个重要研究方向，而边缘检测作为图像处理的基础任务之一，具有广泛的应用价值。
边缘是图像中灰度或颜色变化较为剧烈的地方，通过检测图像中的边缘可以提取出物体的轮廓、形状等重要信息，从而为后续的图像分析和识别提供基础。
二、实验目的本次实验旨在探究不同的边缘检测算法在图像处理中的应用效果，并通过实验结果分析和比较各算法的优缺点，从而为图像处理领域的研究和应用提供参考。
三、实验方法1. 实验环境：使用Python编程语言，结合OpenCV图像处理库进行实验。
2. 实验数据：选择了包含多种物体和复杂背景的图像作为实验数据，以保证实验的可靠性和准确性。
3. 实验步骤：(1) 读取图像数据，并将其转化为灰度图像。
(2) 对图像进行预处理，如降噪、平滑等操作，以提高边缘检测的效果。
(3) 使用不同的边缘检测算法对图像进行处理，如Sobel算子、Canny算法等。
(4) 分析和比较不同算法的实验结果，评估其优缺点。
四、实验结果与分析1. Sobel算子：Sobel算子是一种基于梯度的边缘检测算法，通过对图像进行卷积操作，提取出图像中的边缘信息。
实验结果显示，Sobel算子能够较好地检测出图像中的边缘，但对于噪声较多的图像效果较差。
2. Canny算法：Canny算法是一种经典的边缘检测算法，通过多步骤的处理过程，包括高斯滤波、计算梯度、非极大值抑制和双阈值处理等，最终得到清晰准确的边缘信息。
实验结果显示，Canny算法能够有效地检测出图像中的边缘，并具有较好的抗噪性能。
3. 其他算法：除了Sobel算子和Canny算法外，还有许多其他的边缘检测算法，如拉普拉斯算子、Roberts算子等，它们各自具有不同的特点和适用范围。
在实验中，我们也对这些算法进行了尝试和比较，发现它们在不同的图像场景下有着各自的优势和局限性。
五、实验总结与展望通过本次实验，我们对图像的边缘检测算法进行了探究和比较。
