建筑电气总等电位-局部等电位-辅助等电位联结知识
等电位联结的分类
等电位联结的分类
1. 总等电位联结！哎呀，就好比是一个大总管，把整个建筑里的金属部分都统一管理起来啦！比如在一个大商场里，所有的金属管道、金属构件啥的都通过它连接在一起。
2. 辅助等电位联结呀，这就像是个小助手，专门在特定的地方发挥作用呢！像在浴室里，那些金属的水龙头、淋浴喷头等就通过它来联结，给予更多的安全保障呢！
3. 局部等电位联结呢，可以说是精准出击！比如说在一个机房里，针对那些关键的设备进行专门的等电位联结，确保它们万无一失！
4. 屋内等电位联结，那可是家里的安全卫士呀！你想想，在自个儿家里，各种电器、金属物件都靠它来联结保护呢，是不是感觉超安心？
5. 屋外等电位联结，这就像是给整个建筑穿上了一层保护衣呢！像那些户外的金属设施、电线杆啥的，都离不开它！
6. 设备等电位联结，嘿嘿，这不就是专门为那些宝贝设备准备的嘛！比如那些精密仪器啥的，有了它就多了一份保障呀！
7. 系统等电位联结，哇塞，这是对整个系统的守护哦！就好像一个庞大的网络，把一切都紧密联结起来啦！
8. 防雷等电位联结，听名字就知道和防雷有关啦！就像是一把大伞，保护着建筑不受雷电的侵害呢！
9. 特殊等电位联结，哈哈，这可是针对特殊情况的呀！比如在一些有特殊要求的场所，它的作用可就大大体现出来啦！
我觉得等电位联结真的太重要啦，是保障我们安全的关键之一呢！一定不能小瞧它呀！。
医院建筑电气设计接地系统及安全措施

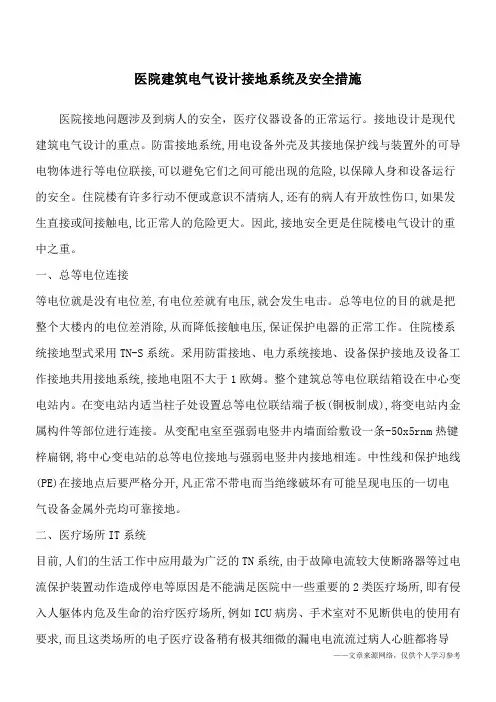

医院建筑电气设计接地系统及安全措施
医院接地问题涉及到病人的安全，医疗仪器设备的正常运行。
接地设计是现代建筑电气设计的重点。
防雷接地系统,用电设备外壳及其接地保护线与装置外的可导电物体进行等电位联接,可以避免它们之间可能出现的危险,以保障人身和设备运行
如果发
热键(PE)
二、医疗场所IT系统
目前,人们的生活工作中应用最为广泛的TN系统,由于故障电流较大使断路器等过电流保护装置动作造成停电等原因是不能满足医院中一些重要的2类医疗场所,即有侵入人躯体内危及生命的治疗医疗场所,例如ICU病房、手术室对不见断供电的使用有要求,而且这类场所的电子医疗设备稍有极其细微的漏电电流流过病人心脏都将导
致病人触电身亡,因此,在2类医疗场所非常严格、明确的引入了超低电压供电以及医疗IT系统。
医疗IT系统由三部分组成:医用隔离变压器、绝缘监测器及外接报警显示和测试单元。
手术室内维持生命的设备如:电刀、麻醉机以及手术区域内的重要照明及插座的用电
IT 位
10钢筋。
等电位
第八章等电位连接安装第一节等电位连接一、等电位连接的分类和作用1．总等电位连接总等电位连接现场称为MEB，MEB是英语Main Equipotential Bonding的缩写，其作用是降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。
建筑物每一电源进线都应做总等电位连接。
2．辅助等电位连接辅助等电位连接简称SEB，SEB是英语Supplementary Equipotential Bonding的缩写。
它是将两导电部分用导线直接作等电位连接，使故障接触电压降至接触电压限值以下。
3．局部等电位连接局部等电位连接简称LEB，LEB是英语LocalEquipotemialBonding的缩写，其作用是用局部等电位连接端子板将导电部分互相连通，以简便地实现某一局部场所范围内的多个辅助等电位连接。
二、等电位连接的导电部分和连接方式建筑物等电位连接的导电部分和连接方式，见表8-1。
第六章配电箱及照明器具安装第一节配电箱安袋一、概述1．照明配电电箱的分类低压配电箱根据用途不同可分为电力配电箱和照明配电箱两种。
根据安装方式可分为明装(悬挂式)和暗装(嵌入式)，根据制作材质可分铁制、木制及塑料制品配电箱。
照明配电箱还有标准箱与非标准箱之分，标准箱系由丁厂成套生产组装的，非标准箱是根据实际需要自行设计制作或定制而成。
由于同家只对照明配电箱用统一的技术标准进行审壹和鉴定，而不做统一设计，且国内生产厂家繁多，故而规格、型号很多，选川标准照明配电箱时，应查阅有关的产品目录和电气设计手册等书籍。
2．照明配电箱的型号常用的标准照明配电箱有悬挂式和嵌入式两种，其型号及其含义如下：3．施工准备(1)施工材料：成套配电箱、自制木制配电箱所需的红、白、松板材，三合板，合夏。
多种规格木螺丝，红丹防锈漆，油漆，沥青，白乳胶等。
(2)施工机具：木铝、克丝钳、电工刀、螺丝刀、毛刷、托线板、铁板尺、卷尺等。
等电位联结安装
等电位联结安装1、总等电位联结（MEB）根据设计要求及国家有关规范规定，将PEN线、进出建筑物的各种金属管道、建筑物的金属结构等可导电部分与总等电位联结端子板连通，总等电位端子板应与柱内主筋焊接。
本工程利用楼配电室内接地端子箱做每楼等电位联结，利用每层楼板内不小于Φ16钢筋焊接成不大于10m×10m的钢筋网，并利用外圈梁形成闭合通路，最后和引下线连接。
等电位联接端子箱和框架柱内对角钢筋采用-100×5mm镀锌扁钢可靠焊接联通。
竖向管导每三层和管导间等电位接地端子板连接。
金属管道的连接处一般不需加接跨接线。
给水系统的水表需加接跨接线，以保证水管的等电位联结和接地的有效。
为避免用煤气管道作接地极，煤气管入户后应插入一绝缘段（例如在法兰盘间插入绝缘板）以与户外煤气管隔离。
为防雷电流在煤气管道内产生电火花，在此绝缘段两段应跨接火花放电间隙，此项工作由煤气公司确定。
相邻近管道及金属结构允许用一根MEB线连接。
MEB线采用-40×4mm镀锌扁钢与各种管道的连接宜采用抱箍压接。
抱箍与管道接触处的接触表面须刮试干净，安装完毕后刷防护漆。
抱箍内经等于管道外经，其大小依管道大小而定。
等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压为4～24V的直流或交流电源。
测试电流不应小于0.2A。
当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时，可认为等电位联结是有效的。
如发现导通不良的管道连接处，应作跨接线。
二、局部等电位联结（LEB）根据设计要求浴室、通风空调设备机房做局部等电位联结，从楼变配电室内接地端子箱引出五根-40×4mm镀锌扁钢分别去强、弱电竖井并作为接地干线。
LEB线除明者外，均采用25×4镀锌扁钢在室内周围的地面内或墙内暗敷。
在室内相应位置预留出50mm长LEB线明露，且留有φ6mm的圆孔。
连接线采用4mm²铜线，铜线与管道接触处的接触表面须刮试干净，安装完毕后刷防护漆。
局部等电位及总等电位的详细论述

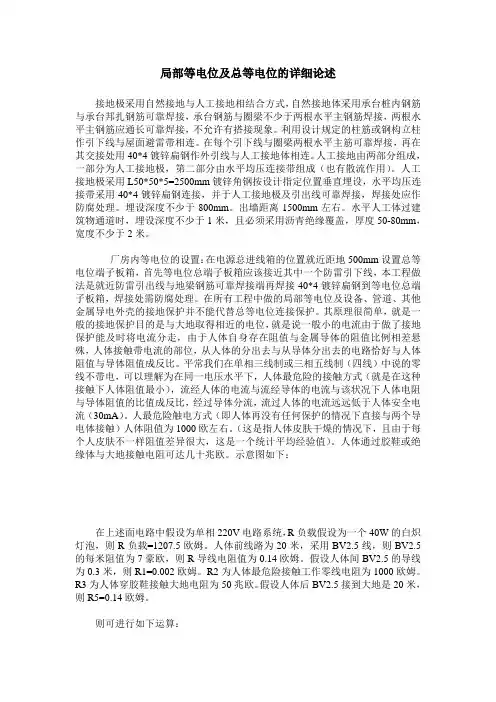

局部等电位及总等电位的详细论述接地极采用自然接地与人工接地相结合方式，自然接地体采用承台桩内钢筋与承台邦扎钢筋可靠焊接，承台钢筋与圈梁不少于两根水平主钢筋焊接，两根水平主钢筋应通长可靠焊接，不允许有搭接现象。
利用设计规定的柱筋或钢构立柱作引下线与屋面避雷带相连。
在每个引下线与圈梁两根水平主筋可靠焊接，再在其交接处用40*4镀锌扁钢作外引线与人工接地体相连。
人工接地由两部分组成，一部分为人工接地极，第二部分由水平均压连接带组成（也有散流作用）。
人工接地极采用L50*50*5=2500mm镀锌角钢按设计指定位置垂直埋设，水平均压连接带采用40*4镀锌扁钢连接，并于人工接地极及引出线可靠焊接，焊接处应作防腐处理。
埋设深度不少于800mm。
出墙距离1500mm左右。
水平人工体过建筑物通道时，埋设深度不少于1米，且必须采用沥青绝缘覆盖，厚度50-80mm，宽度不少于2米。
厂房内等电位的设置：在电源总进线箱的位置就近距地500mm设置总等电位端子板箱，首先等电位总端子板箱应该接近其中一个防雷引下线，本工程做法是就近防雷引出线与地梁钢筋可靠焊接端再焊接40*4镀锌扁钢到等电位总端子板箱，焊接处需防腐处理。
在所有工程中做的局部等电位及设备、管道、其他金属导电外壳的接地保护并不能代替总等电位连接保护。
其原理很简单，就是一般的接地保护目的是与大地取得相近的电位，就是说一般小的电流由于做了接地保护能及时将电流分走，由于人体自身存在阻值与金属导体的阻值比例相差悬殊，人体接触带电流的部位，从人体的分出去与从导体分出去的电路恰好与人体阻值与导体阻值成反比。
平常我们在单相三线制或三相五线制（四线）中说的零线不带电，可以理解为在同一电压水平下，人体最危险的接触方式（就是在这种接触下人体阻值最小），流经人体的电流与流经导体的电流与该状况下人体电阻与导体阻值的比值成反比，经过导体分流，流过人体的电流远远低于人体安全电流（30mA）。
等电位联结的施工方法

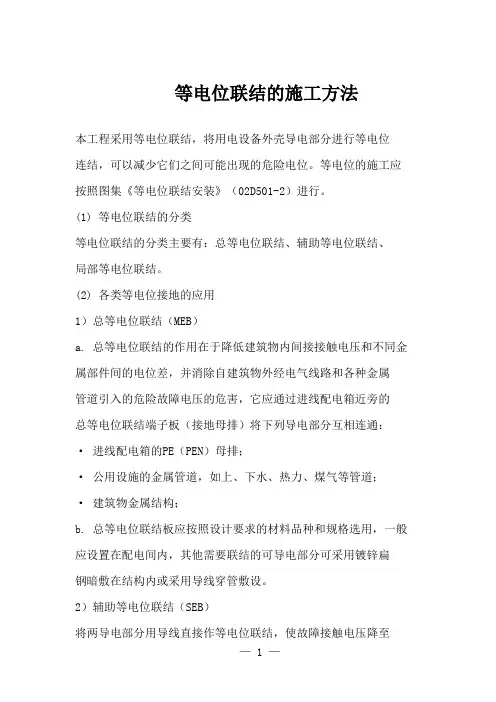

等电位联结的施工方法本工程采用等电位联结，将用电设备外壳导电部分进行等电位连结，可以减少它们之间可能出现的危险电位。
等电位的施工应按照图集《等电位联结安装》（02D501-2）进行。
(1) 等电位联结的分类等电位联结的分类主要有：总等电位联结、辅助等电位联结、局部等电位联结。
(2) 各类等电位接地的应用1）总等电位联结（MEB）a. 总等电位联结的作用在于降低建筑物内间接接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害，它应通过进线配电箱近旁的总等电位联结端子板（接地母排）将下列导电部分互相连通：·进线配电箱的PE（PEN）母排；·公用设施的金属管道，如上、下水、热力、煤气等管道；·建筑物金属结构；b. 总等电位联结板应按照设计要求的材料品种和规格选用，一般应设置在配电间内，其他需要联结的可导电部分可采用镀锌扁钢暗敷在结构内或采用导线穿管敷设。
2）辅助等电位联结（SEB）将两导电部分用导线直接作等电位联结，使故障接触电压降至接触电压限值以下，称作辅助等电位联结。
辅助等电位联结是在伸臂范围内的某些外露可导电部分与装置外可导电部分之间再用导线附加连接，以降低其间的电位差。
3）局部等电位联结（LEB）在一局部场所范围内将多个可导电部位连通，称作局部等电位联结。
卫生间、医院手术室等场所对防电击的特殊要求时应进行局部等电位联结。
应连接下列部分：· PE 母线或干线；·公用设施的金属管道；·建筑物金属结构。
(3) 等电位联结线规格和等电位联结端子板的选用等电位联结线和等电位联结端子板宜采用铜质材料。
等电位联结线的截面见下表。
联结线的截面注：×局部场所内最大PE 线截面。
××不允许采用无机械保护的铝线。
采用铝线时，应注意保证铝线连接处的导通性。
防雷等电位联结线的最小截面2）等电位联结端子板应按照设计选用，应结合等电位联结点选用。
什么是等电位联结-等电位联结的作用
什么是等电位联结?等电位联结的作用
等电位联结指爱护导体与建筑物的金属结构、生产用的金属装备以及允许用作爱护线的金属管道等用于其他目的的不带电导体之间的联结（包括IT系统和TT系统中各用电设备金属外壳之间的联结）。
图等电位联结爱护导体干线应接向总开关柜。
总开关柜内爱护导体端子排与自然导体之间的联结称为总等电位联结。
总开关柜以下，如采纳放射式配电，则爱护导体作为支线分别接向用电设备或配电箱（配电箱以下都属于支线）；如采纳树干式配电，应从总开关柜上引出爱护导体干线，再从该干线向用电设备或配电箱引出爱护支线。
对于用电设备或配电箱，如其爱护接零难以满意速断要求，或为了提高爱护接零的牢靠性，可将其与自然导体之间再进行联结。
这一联结称为局部等电位联结或帮助等电位联结。
等电位联结的组成如图所示。
总等电位联结导体的最小截面不得小于最大爱护导体的1/2，但不得小于6mm2；如系铜线，也不需大于25mm2。
两台设备之间局部等电位联结导体的最小截面不得小于两台设备爱护导体中较小者的截面。
设备与设备外导体之间的局部等电位联结线的截面不得小于该设备爱护零支线的1/2。
通过等电位联结可以实现等电位环境。
等电位环境内可能的接触电压和跨步电压应限制在平安范围内。
采纳等电位环境时应实行防止环境边缘处危急跨步电压的措施，并应考虑防止环境内高电位引出和
环境外低电位引入的危急。
关于辅助等电位联结与局部等电位联结的说明
关于辅助等电位联结与局部等电位联结的说明关于辅助等电位联结与局部等电位联结的说明等电位联结被广泛应用于现代电子学中，它是一种将多个电路串联在一起以实现复杂功能的方法。
二者最常见的应用是辅助等电位联结（AECL）和局部等电位联结（LECL）。
AECL通过添加附加电路来实现对整个系统的平均控制，而LECL则在电路中的不同部分之间建立等电位，以提高电路的性能和可靠性。
首先，AECL通常用于需要控制高稳定性和精度的复杂系统。
该方法通过将一个电压参考点连接到电路中的各个部分，以避免温度变化以及连接和时钟误差带来的影响。
这种方法的一个例子是在晶体管放大器中使用的负反馈电路。
它将输出信号与输入信号进行比较，并在电路中添加一个适当的附加电路来控制放大器的增益，以使输出信号稳定在一定的范围内。
相比之下，LECL更倾向于增强特定电路的局部性能。
这种方法通过将等电位连接到相邻或紧密耦合的电路中的不同部分来减少电路中的信号干扰和噪声。
例如，在了解LECL的技术后，可以更好地设计传感器和放大器，以减少在信号传输和放大时产生的噪声。
此外，在某些情况下，AECL和LECL可能会同时使用。
例如，在高速通信电路中，AECL可用于控制整个电路的传输速度，并通过LECL在每个节点之间建立局部等电位以减少信号失真和噪声。
总之，辅助等电位联结和局部等电位联结是两种常用的等电位联结方法。
AECL通常用于需要提高稳定性和精度要求的复杂电路中，而LECL则用于增强电路的局部性能。
两种方法可以共同使用以实现更好的电路设计。
另外，AECL和LECL在实际应用中还有一些常见的技术和方法。
例如，在AECL中，可以通过使用恒流源和恒压源来建立等电位和供电参考点。
这种方法通过对电路中电源电压和电流进行稳定控制，从而避免了输出信号受到电源噪声的干扰。
在LECL中，可以通过地面平面屏蔽或通过添加信号隔离电路来实现局部等电位。
这些方法提供了有效的隔离，减少了信号干扰和噪声。
等电位接地规范
等电位连接有明确的规范要求，在实际中却起不到应有的作用，就这个问题拿出来与同行讨论，有没有好的办法和意见，观点是我个人理解，不一定正确，请给予指正。
一、要求：根据国家强制性条文中采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：1．PE、2341．联结。
2．位联结。
3三、危害：当人体同时触及两个不同的导电部分时电流流经人体，由于电流的大小和电流持续时间的长短，人体会有不同的生理反应。
当人体手握带电导体时，电流超过10mA时，手掌的反应不是随人意的摆脱，而是握紧，在长时间电流作用下，人体将受到伤害。
四、作用：1．是可靠的防止电击的安全措施。
2．降低人体的接触电压。
3．消除沿PE线或PEN线窜入的故障危险电压。
五、质量验收要求：主控项目：1．建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等21212，引至所有金属物体连接。
3．厨卫间设等电位板或等电位箱（型号）做等电位联结，金属管道，抽油烟机、配电箱、防水灯、排气扇、淋浴器、金属地漏、洗衣机（预留）、金属存水弯、洗涤盆。
4．厨卫间预留等电位板。
厨卫间设等电位板或等电位箱（型号）做等电位联结，由等电位板或等电位箱引至所有可能带电金属物体连接接地线在防水层敷设。
七、影响及装修效果现在的商品住宅楼或职工集资楼基本上是在工程交工验收后装修入住的，每户的装修千差万别，配置的厨卫用具各不相同，位置摆放各不相同，这样就产生了问题。
1．原意从人体安全考虑的各个等电位连接线或接地接线盒影响了装修，如果保留，厨卫间的墙上到处是接线盒，曾经统计到的5平方米卫生间接线盒采暖管2个、浴霸1个、排水管12312可能或有可能带电的必须作等电位联结；厨房电气用具是否属于此类，答案是肯定的，而且有些电气还有专用的接地端子。
但是现在的家用电器，基本上都是代接地的三极插头，从安全角度考虑，家用电器的出厂都是经过严格检验的，再作一次接地，只是多了一层安全保护。
建筑电气工程的等电位联结及其施工质量
建筑电气工程的等电位联结及其施工质量等电位连接(也叫联结)是指“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差”。
等电位联结在电气设计中，是一种行之有效的安全措施，它对于建筑物的防雷及电气安全具有十分重要的作用，广泛应用于住宅楼的电气施工中。
为此，为了避免种种电气事故的发生，文章就建筑电气工程的等电位联结及其施工质量展开探讨，以供参考。
1等电位联结的分类1.1 总等电位联结( MEB) 总等电位联结是指将建筑物内的下列导电部分都在进线配电箱近旁的总等电位联结箱接地母排上相互联结，即：进线配电箱的PE (PEN母排；从接地极引来的接地干线；建筑物内的输送管道及类似的金属件，如给排水管道、集中采暖、空调系统的管道；建筑物钢筋混凝土内的钢筋网、金属构件等。
1.2 局部等电位联结( LEB) 局部等电位联结是指在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。
如卫生间、水泵房、游泳池、喷水池、医院手术室等应做局部等电位联结。
1.3 辅助等电位联结( SEB) 辅助等电位联结是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分（如金属管道、金属结构件）之间直接用导体作联结。
如金属门或窗旁有配电箱、柜，则配电箱、柜与金属门、窗作辅助等电位联结。
2等电位联结的作用2.1 电击防护等电位联结是内部防雷措施的一部分，其在一定程度上可降低建筑物内间接接触电击的间接接触电压和不同金属部件间的电位差，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。
2.2 静电防护等电位联结可将静电电荷收集并传送到接地网，从而消除和防止静电危害，以避免静电产生火花放电，引起火灾、爆炸或电击。
2.3 电磁干扰防护等电位联结可很好地实现机房系统内屏蔽和设备间的电气连接，从而可最大限度减小电位差，避免外部电流侵入系统。
2.4 触电保护在住宅的卫生间做等电位联结，当卫生间的电器因漏电而导致人体将有可能受到电击时，而等电位联结可使电气设备外壳与楼板墙壁电位相等，从而可极大地避免人体受电击的伤害。
等电位接地规范
等电位接地规范Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】等电位连接有明确的规范要求，在实际中却起不到应有的作用，就这个问题拿出来与同行讨论，有没有好的办法和意见，观点是我个人理解，不一定正确，请给予指正。
一、要求：根据国家强制性条文中采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：1． PE、PEN干线。
2．电气装置接地极的接地干线。
3．建筑物内的水管、煤气管、采暖和空调管道等金属管道。
4．条件许可的建筑物金属构件等可靠连通导电。
二、形式：建筑物联结分总等电位联结、局部等电位联结、辅助等电位联结。
1．总等电位联结是指建筑物内所有进入的金属管道或可能引入雷电流的金属导电体联结。
2．局部等电位联结是指在建筑物内的局部范围按总等电位联结的要求再作一次等电位联结。
3．辅助等电位联结是指在有可能出现危险电位差，可同时接触的电气设备之间，或电气设备与装置外可导电部分之间直接用导体联结。
三、危害：当人体同时触及两个不同的导电部分时电流流经人体，由于电流的大小和电流持续时间的长短，人体会有不同的生理反应。
当人体手握带电导体时，电流超过10mA时，手掌的反应不是随人意的摆脱，而是握紧，在长时间电流作用下，人体将受到伤害。
四、作用：1．是可靠的防止电击的安全措施。
2．降低人体的接触电压。
3．消除沿PE线或PEN线窜入的故障危险电压。
五、质量验收要求：主控项目：1．建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位连接干线或局部等电位箱间的连接形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
2．等电位联结的线路最小允许截面。
一般项目：1．等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊钎焊或机械紧固应导通正常。
2．需要等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标示；连接处螺帽紧固、防松零件齐全。
建筑物等电位联结
建筑物等电位联结22.1 基本规定（1）建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板应互相连通。
（2）金属管道连接处一般不需要加跨接线，给水系统的水表需加跨接线。
（3）装有金属外壳排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框以及距外露可导电部分伸臂范围内的金属栏杆、顶棚龙骨等金属体需做等电位连接。
（4）为避免用煤气管道作接地极，煤气管入户后应插入绝缘段，以与户外埋地煤气管隔离。
为防雷电流在煤气管道内产生电火花，在此绝缘段两端应跨接火花放电间隙（具体由煤气公司确定选型与安装）（5）一般场所离人站立处不超过10m的距离内如有地下金属管道或结构即可认为满足地面等电位的要求，否则应在地下加埋等电位带。
（6）等电位联结内各联结导体音间连接可采用焊接，也可采用螺栓连接或熔接。
等电位联结端子板应采取螺栓连接，以便拆卸进行定期检测。
（7）等电位联结线可采用BV－4mm2塑料绝缘铜导线穿塑料管暗敷，也可采用－20×4镀锌扁钢或Φ8镀锌圆钢暗敷。
等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
等电位联结端子板截面不得小于等电位联结线的截面。
（8）等电位联结安装完毕后，应进行导通性测试，测试用电源可采用空载电压4～24V直流或交流电源，测试电流不小于0.2A，可认为等电位联结是有效的，如发现导通不良的管道连接处，应作跨接线。
22.2 施工准备22.2.1 技术准备（1）充分熟悉相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料；（3）编制技术交底。
22.2.2 材料要求（1）品种规格1）等电位联结线的等电位联结端子板宜采用铜质材料2）热镀锌钢材（圆钢、扁钢等）3）辅材（电焊条、铜焊条、氧气、乙炔等）（2）质量要求材料应有材质检验证明及产品出厂合格证。
22.4.3主要机具（1）施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。
（2）测量工具：ZC－8型接地摇表。
22.2. 3 作业条件（1）等电位端子板（箱）施工前，土建墙面应刮白结束。
等电位联结
等电位联结等电位联结分为:总等电位联结(MEB)、局部等电位联结(LEB)和辅助等电位联结(SEB)三种形式。
等电位联结线的要求:必须按照国标和国际电工委员会(IEC)的规定:保护线(PE)必须使用黄绿双色线。
等电位联结线的截面要求:国家强制性标准GB50054-95《低压配电设计》第2.2.10条"PE线采用单芯绝缘导线时,按机械强度要求,截面不应小于下列数值:有机械性的保护时为2.5m?;无机械性的保护时为4 m?。
GB50303-2003《建筑电器工程施工质量验收规范》18.2.1-2"截面积在2.5m?及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接"。
等电位联结的作用:当发生电气故障时，使接触电压降低至安全电压限值50v(IEC标准)以下，可有效防止联结范围内电位差出现，对人的生命安全和电气设备等财产安全的有效保护。
它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑外经电气线路和各种金属管道等引入的危险电压的危害。
同时，对建筑物防雷和电子信息设备的防护以及其干扰是必不可少的。
GB50054-95《低压配电设计》4.1.1"接地故障保护的设置应能防止人身间接电击以及电器火灾、线路损坏等事故。
接地故障保护电器的选择应根据配电系统的接地型式，移动式、手握式或固定式电器设备的区别，以及导体截面等因素经技术经济比较确定"。
明确了应分别采取措施来防止两种情况的电击，一是防直接接触保护或防直接电击保护。
这是指电器线路和设备在正常工作情况下，人身直接接触及其带电体造成的伤亡;二是防间接接触保护或防间接电击保护。
这是指电器线路和设备的外露可导电部分，在正常情况下它们是不带电的，在故障情况下，由于绝缘损坏导致电器设备外露可导电部分如外壳带电，当人身触及带电外壳时，会造成伤亡事故。
但有些施工单位工程技术人员对02D501-2《等电位联结安装图集》中等电位联结做法不清楚甚至不知道，也有一些规模较小的工程现场未配备电气专业技术人员，所有这些因素将导致等电位联结在土建施工中就不到位，电气施工中对需做联结的构件、设备等未做联结，如;未与结构钢筋连接、无预留件或预留件过短无法与构件联结等，这些问题都将无法弥补;有的卫生间虽设置了等电位联结盒，但未引出PE分支线与插座联结，更有甚者只做了一段10-20公分长与任何部位都不进行连结的假PE线。
常见等电位的符号和原理以及剩余电流保护 (1)
常见等电位的符号和原理以及剩余电流保护MEB总等电位联结(MEB--Main Equipotential Bonding)是将建筑物内的下列导电部分汇接到进线配电箱近旁的接地母排(总接地端子板)上而互相联结：——进线配电箱的PE（PEN）母排；——自接地极引来的接地干线（如需要）；——建筑物内的公用设施金属管道，如煤气管道、上下水管道，以及暖气、空调等的干管；——建筑物的金属结构；钢筋混凝土内的钢筋网;——当有人工接地装置,也包括其接地极引线(接地母线)。
等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来以达到减少电位差称为等电位联结。
等电位联结有总等电位联结、局部等电位联结和辅助等电位联结之分。
LEB局部等电位联结(LEB--local equipotential bonding)是在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。
LEB 端子板也就是等电位联结端子箱，主要用来保护人免遭触电以及因电引起的火灾等的防护装置。
一般在卫生间均须做局部等电位。
RCD残余电流保护装置电流动作型RCD的工作原理剩余电流装置剩余电流装置Residual Current Device（RCD）：在正常工作条件下，接通、负载和断开电流；而当电路的剩余电流在规定的条件下达到其规定值时，引起触头动作而断开主电路的一种保护器。
剩余电流装置可能是检测剩余电流和接通及断开主电路电流的各种元件的组合体。
剩余电流装置剩余电流装置Residual Current Device（RCD）是一种漏电流保护装置。
漏电保护装置是一种低压安全保护电器，其作用有：1、用于防止由漏电引起的单相电击事故；2、用于防止由漏电引起的火灾和设备烧毁事故；3、用于检测和切断各种一相接地故障；4、有的漏电保护装置还可用于过载、过压、欠压和缺相保护。
其外观如下所示：其工作原理：电气设备漏电时，将呈现出异常的电流和电压信号。
