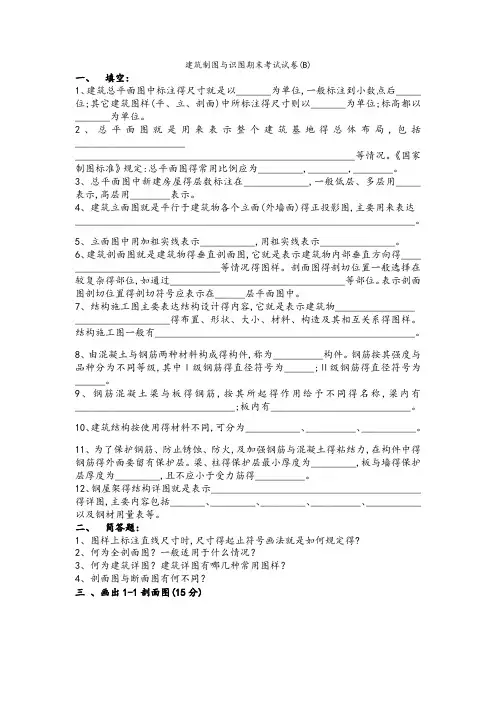

建筑制图与识图期末考试试卷(B)
一、填空:
1、建筑总平面图中标注的尺寸是以_______为单位,一般标注到小数点后_____位;其它建筑图样(平、立、剖面)中所标注的尺寸则以_______为单位;标高都以_______为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。

《国家制图标准》规定:总平面图的常用比例应为_________,________,________。

3、总平面图中新建房屋的层数标注在_____________,一般低层、多层用_____表示,高层用________表示。

4、建筑立面图是平行于建筑物各个立面(外墙面)的正投影图,主要用来表达____________________________________________________________________。

5、立面图中用加粗实线表示___________,用粗实线表示_______________。

6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的____
_____________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

7、结构施工图主要表达结构设计的内容,它是表示建筑物________________
___________________的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有____________________________________________________。

8、由混凝土和钢筋两种材料构成的构件,称为__________构件。

钢筋按其强度和品种分为不同等级,其中Ⅰ级钢筋的直径符号为______;Ⅱ级钢筋的直径符号为______。

9、钢筋混凝土梁和板的钢筋,按其所起的作用给予不同的名称,梁内有________________________________;板内有____________________________。

10、建筑结构按使用的材料不同,可分为___________、__________、___________。

11、为了保护钢筋、防止锈蚀、防火,及加强钢筋与混凝土的粘结力,在构件中的钢筋的外面要留有保护层。

梁、柱的保护层最小厚度为_________,板和墙的保护层厚度为_________,且不应小于受力筋的__________。

12、钢屋架的结构详图是表示__________________________________________的详图,主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。

二、简答题:
1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?
2、何为全剖面图?一般适用于什么情况?
3、何为建筑详图?建筑详图有哪几种常用图样?
4、剖面图与断面图有何不同?
三、画出1-1剖面图(15分)
四、画出局部平面图中定位轴线的圆圈并标注定位轴线编号。

(6分)
五、在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中,完成:(7分)(1)画出砖及混凝土图例。

(2)注出大放脚高度。

注出基础底面的标高,注出室外地面的标高-0.850米,室内地面标高 0.000米。

六、根据楼梯剖面图完成楼梯底层平面图和标准层平面图(20分)
建筑制图与识图期末考试试卷(B)及答案
一、填空:
1、米、两、毫米、米
2、新建房屋的位置、朝向及周围环境的情况、1:500、1:1000、1:2000。

3、右上角、点数、数字
4、房屋的外部造型、门窗位置及形式,墙面装修、阳台、雨蓬等部分的材料和做法。

5、地平线、最外轮廓线。

6、结构形式、沿高度方向分层情况、各层构造做法、门窗洞口、层高及建筑总高、楼梯间和门窗洞口位置、底
7、承重构件、基础图、结构平面图、构件详图、楼梯结构详图
8、钢筋混凝土、Φ、Φ
9、受力筋、架立筋、箍筋、受力筋、分布筋
10、钢筋混凝土结构、钢结构、混合结构
11、25mm、10-15mm,直径
12、钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况、屋架简图、屋架详图、杆件详图、连接板详图、预埋件详图
二、简答题:
1、一般用中粗短斜线绘制,其倾斜方向与尺寸线成顺时针45度角,长度宜为2-3mm。

2、全剖面图是用一个剖切面把物体整个切开后所画出的剖面图。

适用于一个剖切面剖切后就能把内部形状表示清楚的物体。

3、建筑详图是为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法,而用较大的比例画出的图形。

建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。

4、剖面图不仅需画出剖切面位置的图形,而且要画出剖切面后面沿剖视方向可见的物体轮廓线;而断面图只需画出剖切面位置的断面图形。

三、画出1-1剖面图(15分)
1—1剖面
四、画出局部平面图中定位轴线的圆圈并标注定位轴线编号。

(6分)
五、在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中,完成:(7分)
六、根据楼梯剖面图完成楼梯底层平面图和标准层平面图(20分)
底层平面图1:60
标准层平面图1:60。

相关文档
最新文档
