智能型锂电池管理系统智能型锂电池管理系统（BMS）是一种能够监控和控制锂电池的系统，用于实现电池的有效管理和保护。
随着锂电池的广泛应用，BMS在电动车、储能系统等领域扮演着重要角色。
本文将从BMS的定义、功能、工作原理、应用领域和未来发展等方面进行详细阐述。
首先，BMS是指利用智能化技术对锂电池进行管理和控制的系统。
它可以通过监测电池电压、电流、温度等参数，对电池进行实时监控，并根据电池状态调整充放电策略，以确保电池的安全运行和提高电池的性能和寿命。
BMS的主要功能包括以下几个方面。
首先，它可以监测电池的状态，如电压、电流、SOC（剩余电荷状态）等参数，以及电池的温度、电池内阻等特性。
其次，BMS可以为电池提供充放电保护，包括过充、过放、过流、短路等多种保护措施，以防止电池过载、过放等情况导致的故障或损坏。
此外，BMS还可以实现电池均衡，即对电池中的单体进行均衡充放电，以解决容量不匹配和内阻不同等问题，最大程度地提高电池的使用寿命。
最后，BMS还可以提供实时数据监控和远程控制，使用户可以随时了解电池的状态，并进行相应的操作。
BMS的工作原理主要包括数据采集、状态估计、控制策略和保护措施等几个步骤。
首先，BMS通过电池管理单元（BMU）对电池的电压、电流、温度等参数进行采集，并将这些数据传输给控制器。
然后，通过状态估计算法对电池的状态进行估计和预测，包括SOC（剩余电荷状态）、SOH（健康状态）、SOP（功率状态）等。
根据状态估计的结果，BMS会采取相应的控制策略，如充电、放电或均衡等，以实现对电池的精确控制。
同时，BMS还会对电池进行保护，包括过充、过放、过流、短路等保护措施，以确保电池的安全运行。
BMS广泛应用于电动车、储能系统、航空航天、通信设备等领域。
在电动车领域，BMS可以实现对电动车电池的管理和控制，提高电池的使用寿命和性能，并确保电池的安全运行。
在储能系统领域，BMS可以对储能电池组进行管理和控制，使其在不同的负荷需求下提供稳定的电能供应。

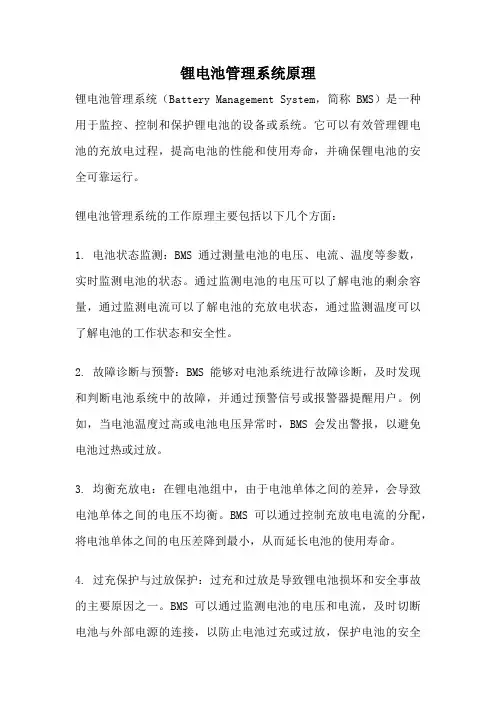

锂电池管理系统原理
锂电池管理系统原理锂电池管理系统（Battery Management System，简称BMS）是一种用于监控、控制和保护锂电池的设备或系统。
它可以有效管理锂电池的充放电过程，提高电池的性能和使用寿命，并确保锂电池的安全可靠运行。
锂电池管理系统的工作原理主要包括以下几个方面：1. 电池状态监测：BMS通过测量电池的电压、电流、温度等参数，实时监测电池的状态。
通过监测电池的电压可以了解电池的剩余容量，通过监测电流可以了解电池的充放电状态，通过监测温度可以了解电池的工作状态和安全性。
2. 故障诊断与预警：BMS能够对电池系统进行故障诊断，及时发现和判断电池系统中的故障，并通过预警信号或报警器提醒用户。
例如，当电池温度过高或电池电压异常时，BMS会发出警报，以避免电池过热或过放。
3. 均衡充放电：在锂电池组中，由于电池单体之间的差异，会导致电池单体之间的电压不均衡。
BMS可以通过控制充放电电流的分配，将电池单体之间的电压差降到最小，从而延长电池的使用寿命。
4. 过充保护与过放保护：过充和过放是导致锂电池损坏和安全事故的主要原因之一。
BMS可以通过监测电池的电压和电流，及时切断电池与外部电源的连接，以防止电池过充或过放，保护电池的安全运行。
5. 温度控制：高温是影响锂电池寿命和安全性的重要因素。
BMS可以通过监测电池的温度，并根据温度变化调节充放电电流，控制电池的工作温度在安全范围内。
总体来说，锂电池管理系统通过对电池状态的监测、故障诊断与预警、均衡充放电、过充保护与过放保护以及温度控制等功能的实现，能够最大限度地提高锂电池的性能和使用寿命，确保锂电池的安全可靠运行。
随着锂电池技术的不断发展和应用的广泛推广，锂电池管理系统也将得到进一步的完善和应用。
锂电池保护板和BMS知识培训PPT精选文档
I2=U2/R 因为U1>U2，因此 I1>I2，
27
保护板均衡原理
I2 R
I1 R
I3 R
电压高于均
U2
衡开启电压 3.6V
充电过程中，电池电压
逐步上升。任何一节电
池电压到达均衡开启电 压3.6V，则此串电池对 应的均衡电路开启。
电压高于均 衡开启电压
U1 3.6V
电压高于均 衡开启电压
14
我司保护板的发展过程
最早我们外购保护板
早期外购的方式在交期、选型、售后维护等方面有很多问题， 后来我司自己开发了一些列保护板。我司早期自己开发的保护 板在原理方案，物料来料，单板加工检测等方面也存在问题， 因此一直以来产品都不是很稳定。
公司原先策略是把我司自己开发的库存保护板用完后不再自己 开发生产，全部转为外购。现在很多比较专业的保护板厂家知 道我们自己有做保护板，都不愿和我司合作。因此后续可能还 需要自己开发。
31
通讯保护板
32
启动电源保护板
对于充放电电流不是很大（一般小于100A）的应用场合， 可以通过在保护板上并联MOS管来实现电流控制。 但对于更大电流的充放电要求，不能通过无限并联来解决大 电流的问题。需要使用接触器来进行控制。
24V启动电源，点火瞬间的电流达到600A，持续3~5秒。 12V启动电源，点火瞬间的电流达到400A，持续3~5秒。
爆炸
• 过放：缩短电池寿命，直接损坏致电池报废．
4
前言—为什么锂电池需要保护
锂电池很好，但它需要保护。为确保使用安全，有很 多要求：
• 基本保护要求：过充保护，过放保护 • 加强保护要求：过流保护，高温保护，低温保护，短路保
智能型锂电池管理系统(BMS)
智能型锂电池管理系统（BMS）产品简介【系统功能与技术参数】晖谱智能型电池管理系统（BMS），用于检测所有电池的电压、电池的环境温度、电池组总电流、电池的无损均衡控制、充电机的管理及各种告警信息的输出。
特性功能如下：1.自主研发的电池主动无损均衡专利技术电池主动无损均衡模块与每个单体电芯之间均有连线，任何工作或静止状态均在对电池组进行主动均衡。
均衡方式是通过一个均衡电源对单只电芯进行补充电，当某串联电池组中某一只单体电芯出现不平衡时对其进行单独充电，充电电流可达到5A，使其电压保持和其它电芯一致，从而弥补了电芯的不一致性缺陷，延长了电池组的使用时间和电芯的使用寿命，使电池组的能源利用率达到最优化。
2.模块化设计整个系统采用了完全的模块化设计，每个模块管理16只电池和1路温度，且与主控制器间通过RS485进行连接。
每个模块管理的电池数量可以从1～N（N≤16）只灵活设置，接线方式采用N＋1根；温度可根据需要设置成有或无。
3.触摸屏显示终端中央主控制器与显示终端模块共同构成了控制与人机交互系统。
显示终端使了带触摸按键的超大真彩色LCD屏，包括中文和英文两种操作菜单。
实时显示和查看电池总电压、电池总电流、储备能量、单体电池最高电压、单体电池最低电压、电池组最高温度，电池工作的环境温度，均衡状态等。
4.报警功能具有单只电芯低电压和总电池组低电压报警延时功能，客户可以根据自己的需求，在显示界面中选择0S～20S间的任意时间报警或亮灯。
5.完善的告警处理机制在任何界面下告警信息都能以弹出式进行滚动显示。
同时，还可以进入告警信息查询界面进行详细查询处理。
6.管理系统的设置电池电压上限、下限报警设置，温度上限报警设置，电流上限报警设置，电压互差最大上限报警设置，SOC初始值设置，额定容量，电池自放电系数、充电机控制等。
7.超大的历史数据信息保存空间自动按时间保存系统中出现的各类告警信息，包括电池的均衡记录。
8.外接信息输出系统对外提供工业的CANBUS和RS485接口，同时向外提供各类告警信息的开关信号输出。
什么是锂离子电池BMS电池管理系统？
什么是锂离子电池BMS电池管理系统？电池管理系统，英文为BMS(Battery ManagementSystem)，是电动汽车动力电池系统的重要组成部分。
它能够检测收集并初步计算电池实时状态参数，同时根据检测值与允许值的比较关系控制供电回路的通断;此外，还会将收集到的关键数据反馈给整车控制器，并接收控制器的指令，与汽车上的其他系统协调工作。
不同电芯类型，对管理系统的要求一般不太一样。
电动汽车所用的锂离子电池容量大、串并联节数多、系统复杂，而且对安全性、耐久性、动力性等性能要求高、实现难度大，因此其成为影响电动汽车推广普及的瓶颈。
锂离子电池安全工作区域受到温度、电压的窗口限制，当超过该窗口的范围时，电池性能就会加速衰减，甚至会引发安全问题。
电池管理系统的主要目的就是保证电池系统的设计性能，从安全性、耐久性、动力性三个方面提供作用。
安全性方面，即BMS管理系统能保护电池单体或电池组免受损坏，防止出现安全事故。
耐久性方面，即使电池工作在可靠的安全区域内，延长电池的使用寿命。
动力性方面，即要将电池的工作状态在维持在满足车辆要求的情况下。
一组锂离子电池组里有很多快电芯，BMS是如何管理的?BMS系统的重要工作分成两大任务对电池的检测和保证锂离子电池安全。
其中电池检测实现相对简单一些，重要是通过传感器收集电池在使用过程中的参数信息比如：温度、每一个电池单体的电压、电流，电池组的电压、电流等。
这些数据在之后的电池组管理中起到至关重要的用途，可以说假如没有这些电池状态的数据作为支撑，动力锂离子电池的系统管理就无从谈起。
电池管理系统的重要功能，可以分解成如下三个方面：1，安全性，保护电池单体或电池组免受损坏，防止出现安全事故;2，耐久性，使电池工作在可靠的安全区域内，延长电池的使用寿命;3，动力性，维持电池工作在满足车辆要求的状态下。

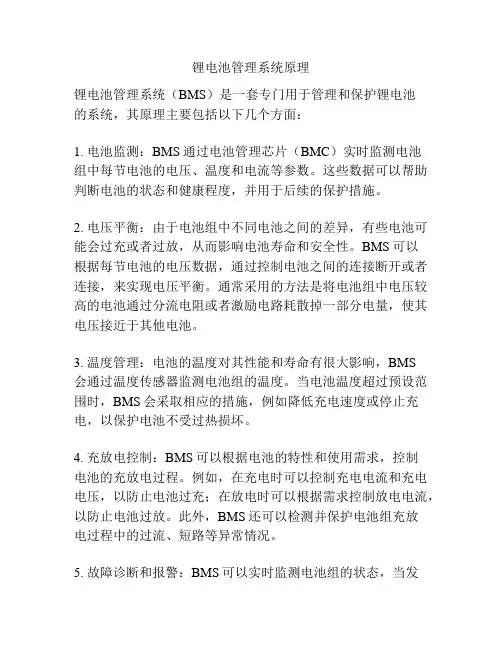

锂电池管理系统原理
锂电池管理系统原理
锂电池管理系统（BMS）是一套专门用于管理和保护锂电池
的系统，其原理主要包括以下几个方面：
1. 电池监测：BMS通过电池管理芯片（BMC）实时监测电池
组中每节电池的电压、温度和电流等参数。
这些数据可以帮助判断电池的状态和健康程度，并用于后续的保护措施。
2. 电压平衡：由于电池组中不同电池之间的差异，有些电池可能会过充或者过放，从而影响电池寿命和安全性。
BMS可以
根据每节电池的电压数据，通过控制电池之间的连接断开或者连接，来实现电压平衡。
通常采用的方法是将电池组中电压较高的电池通过分流电阻或者激励电路耗散掉一部分电量，使其电压接近于其他电池。
3. 温度管理：电池的温度对其性能和寿命有很大影响，BMS
会通过温度传感器监测电池组的温度。
当电池温度超过预设范围时，BMS会采取相应的措施，例如降低充电速度或停止充电，以保护电池不受过热损坏。
4. 充放电控制：BMS可以根据电池的特性和使用需求，控制
电池的充放电过程。
例如，在充电时可以控制充电电流和充电电压，以防止电池过充；在放电时可以根据需求控制放电电流，以防止电池过放。
此外，BMS还可以检测并保护电池组充放
电过程中的过流、短路等异常情况。
5. 故障诊断和报警：BMS可以实时监测电池组的状态，当发
现电池出现故障或者异常时，会通过报警装置发出警报，并记录相关故障信息，以便进行故障诊断和处理。
综上所述，锂电池管理系统通过电池监测、电压平衡、温度管理、充放电控制和故障诊断等多种手段，来保护锂电池的安全性、延长电池的寿命，并实现对电池组的智能化管理。
锂电池管理系统原理
锂电池管理系统原理锂电池管理系统（Battery Management System，简称BMS）是一种用于监测、控制和保护锂电池的集成系统。
它是电动车、储能系统和其他应用中必不可少的组件。
锂电池管理系统具有电池状态监测、充放电控制、过温保护、均衡充电等功能，通过对电池进行管理来提高电池的性能、延长电池的使用寿命，并确保电池的安全运行。
锂电池管理系统的原理主要包括以下几个方面：1.电池参数监测：BMS通过监测电池的电压、电流、温度等参数来实时获取电池的状态信息。
通过电池参数的监测，BMS可以实时监测电池的充放电状态、容量等信息，并可以进行相应的控制和保护操作。
2.充放电控制：BMS可以根据电池的充放电状态来控制电池的输出功率。
在充电时，BMS会监测电池的充电状态，控制充电电流和电压，以确保电池能够安全、高效地充电。
在放电时，BMS会根据负载的需求控制电池的输出功率，避免电池超负荷操作，提高电池的使用寿命。
3.温度控制：BMS可以监测电池的温度，并对电池进行温度控制。
在电池超过高温或低温阈值时，BMS会采取相应的保护措施，例如切断电池的充放电电路，以防止电池发生过热或过冷的情况，从而保护电池的安全运行。
4.电池均衡：锂电池组由多个电池单体串联而成，电池之间可能存在不均衡的情况，例如某些电池单体电压高于其他电池单体。
BMS可以通过均衡充电操作，使电池单体之间的电压保持均衡，延长整个电池组的使用寿命。
5.故障诊断和保护：BMS可以通过监测电池的各项参数来进行故障诊断，并采取相应的保护措施。
例如，当电池出现过充、过放、短路等故障时，BMS可以及时切断电池的充放电电路，以防止电池进一步损坏或发生危险。
6.数据通信与存储：BMS可以通过数据通信接口与其他系统进行数据交互，例如与车辆的动力控制系统进行通信以实现对电池的控制。
同时，BMS还可以将电池的运行状态和历史数据存储在内部的存储器中，以供后续分析和故障排查使用。
锂电池管理系统bms原理
锂电池管理系统bms原理锂电池管理系统（BMS）是一种用于监测、控制和保护锂电池的系统，它是锂电池应用中至关重要的一部分。
本文将介绍BMS的原理及其功能。
BMS的原理主要包括两个方面：电池监测和电池保护。
首先，BMS通过对电池的监测，可以实时获取电池的电压、电流、温度等参数。
这些参数的监测对于电池的正常工作非常重要，可以帮助用户及时了解电池的状态，并做出相应的措施。
例如，当电池的电压过低或过高时，BMS可以及时发出警报，以避免电池的过放或过充；当电池的温度过高时，BMS可以自动降低电池的充放电速率，以保护电池的安全性。
BMS还可以对电池进行保护。
一方面，BMS可以对电池的充放电过程进行控制，以防止电池的过充或过放，保证电池的安全使用。
另一方面，BMS还可以对电池进行均衡，即通过控制电池的充放电过程，使各个单体电池之间的电压保持一致。
这样可以避免因某个单体电池电压过高或过低而导致整个电池组性能下降或故障。
除了电池监测和保护功能外，BMS还具备其他重要的功能。
首先，BMS可以实现电池数据的采集与存储，可以记录电池的工作状态及历史数据，为用户提供参考。
其次，BMS可以与车辆或设备的控制系统进行通信，实现对电池的远程监控和控制。
例如，当电池组出现故障时，BMS可以及时向控制系统发送警报，以便及时采取措施。
此外，BMS还可以实现对电池的充放电过程进行优化，以提高电池的效率和使用寿命。
为了保证BMS的准确性和可靠性，BMS的设计需要考虑以下几个方面。
首先，BMS需要采用高精度的传感器，以确保对电池参数的测量准确。
其次，BMS需要具备一定的计算和处理能力，以实时处理和分析电池数据，并做出相应的控制决策。
此外，BMS还需要具备一定的安全性能，以防止电池的过充、过放、短路等情况发生。
最后，BMS的设计还需要考虑电池组的规模和应用环境，以满足不同用户的需求。
锂电池管理系统（BMS）是一种用于监测、控制和保护锂电池的系统。
锂离子动力电池PACK部BMS系统
锂离子动力电池P A C K部B M S系统Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-先给初学者一个简单的科普，因为几年前我和人家说起BMS，大部分是不知道是什么东西。
BMS就是Battery Management System，中文就是电池管理系统，一般针对动力电池组，很多电芯串并的情况来说的。
BMS的作用是保护电池安全，延长电池的使用寿命，实时监测电池的状态并把电池的情况告诉给上位机系统。
为什么说BMS才是动力电池PACK厂的核心竞争力，两个方面的原因，第一个原因是电芯最终要成为一个标准品，第二个原因是BMS很复杂，且非常重要。
针对第一个原因，电芯最终要成为一个没有科技含量的标准品，一起来分析一下。
动力电池的电芯最后的发展会像手机电池一样，用不了几年的时间就会达到这种状态。
最后能够在动力电池领域活的很好的电芯厂不会很多的，一大批电芯厂会慢慢出局的。
现在这个状态是因为动力电池的需求还没有完全起来，加之电芯的工艺还没有成熟和稳定，且电芯的尺寸和材料体系各式各样。
其实统一到几种电芯用不了多长时间。
这是市场决定的，一旦动力电池放量，竞争就会加剧，成本的要求就会苛刻，市场就会趋于同质化竞争，慢慢把需求不大的类型淘汰掉，因为没有量的支撑就不会有竞争力（一些高性能或特殊领域的小众应用另当别论），这是自然竞争的结果。
不得不说另外一个事，所有的电芯厂，全球任何一家电芯厂，都是研究电化学和材料相关的，绝大部分的人才都是集中在这个领域的，他们对BMS这种对电子和系统要求极高的东西很难有好的理解，也不会有好的建树，更不可能做出有竞争力的BMS产品和电池PACK了。
因此最后电芯厂和PACK厂一定会分化，一定会专业分工，这是自然规律，市场竞争的规律。
针对第二个原因，BMS的复杂和系统要求较高，是PACK竞争的基础。
为什么说BMS比较复杂，因为BMS涉及到的东西很多，不但要求懂电池知识很多，还要对整个系统（电动汽车或储能等）很懂，不但要懂电子，还要懂结构，不仅要会硬件，还要会软件，要做好BMS，要对电子技术、电工技术、微电子及功率器件技术、散热技术、高压技术、通信技术、抗干扰及可靠性技术等很多东西都要专业才行，它是一个负责的系统工程。
BMS电池管理系统综述
BMS电池管理系统综述BMS电池管理系统综述⒈引言⑴目的本文档旨在对BMS电池管理系统进行综述，介绍其定义、功能、设计原则以及应用领域等方面的内容，为读者提供全面的了解和参考。
⑵范围本文档将覆盖BMS电池管理系统的相关背景知识、系统架构、核心功能模块、设计原则、应用案例等内容。
⑶读者对象本文档主要面向BMS电池管理系统的研发人员、系统架构师和应用工程师，同时也适用于对BMS电池管理系统感兴趣并希望了解其基本概念与原理的读者。
⒉背景知识⑴ BMS电池管理系统的定义BMS电池管理系统是一种集电池状态监控、充放电控制、故障诊断与管理于一体的系统，用于实现电池的安全、高效、稳定的运行管理。
它通过对电池的状态进行实时监测和控制，提供对电池性能、寿命和安全性的保障，广泛应用于电动汽车、储能系统等领域。
⑵ BMS电池管理系统的重要性BMS电池管理系统对于电池的安全性、性能和寿命具有重要影响。
它能够对电池的电压、电流、温度等参数进行实时监测和控制，预警和防止电池过充、过放、过温等异常情况，提高电池的使用寿命和运行安全性，同时优化电池组的整体性能，提高储能效率和动力性能。
⒊系统架构⑴硬件架构⒊⑴电池管理单元(BMU)⒊⑵电池组控制单元(BCU)⒊⑶通信模块⑵软件架构⒊⑴实时数据采集与处理模块⒊⑵充放电控制与管理模块⒊⑶故障诊断与管理模块⒋核心功能模块⑴电池状态监测与控制⒋⑴电池电压监测与控制⒋⑵电池温度监测与控制⒋⑶电池容量估算与预测⑵充放电控制与管理⒋⑴充电控制与管理⒋⑵放电控制与管理⑶故障诊断与管理⒋⑴故障检测与报警⒋⑵故障诊断与分析⒋⑶故障管理与处理⒌设计原则⑴安全性⑵稳定性⑶可靠性⑷可扩展性⑸优化性能⒍应用案例⑴电动汽车领域⑵储能系统领域附件：⒈示例BMS电池管理系统结构图⒉ BMS电池管理系统用户手册法律名词及注释：●BMS: Battery Management System，电池管理系统●BMU: Battery Management Unit，电池管理单元●BCU: Battery Control Unit，电池组控制单元。
锂电池管理系统原理
锂电池管理系统原理锂电池管理系统（Battery Management System，简称BMS）是对锂电池的充电和放电过程进行管理和监控的一套系统。
其原理是通过对电池的电压、电流、温度等参数进行实时检测和控制，提供电池的安全运行和优化性能。
下面将从电池管理的要求、工作原理和组成等方面详细介绍锂电池管理系统的原理。
首先，锂电池管理系统需要对电池进行实时监测和控制，以保证其在安全范围内工作。
主要监测的参数包括电池的电压、电流和温度。
电池的电压是锂电池状态的一个重要指标，通过监测电池电压可以判断电池的充放电状态以及剩余能量。
电池的电流则反映了当前电池的充放电速率，对于控制电池的充放电过程十分关键。
此外，电池的温度对于电池的安全运行至关重要，因为锂电池在过高或过低的温度下都会导致安全隐患。
因此，锂电池管理系统通过实时监测和控制这些参数，可以保证电池在安全范围内工作，避免发生过充、过放、过热等危险情况。
其次，锂电池管理系统需要对电池进行充放电控制，以实现最佳性能和寿命。
充电控制主要包括电流限制、电压限制等措施，以避免过充现象的发生。
过充不仅会导致锂电池的寿命缩短，还会造成安全风险。
放电控制则主要通过限制电流来避免过放。
过放不仅会导致电池容量减少，还会导致电池性能下降，甚至失去再充电的能力。
因此，锂电池管理系统通过合理的充放电控制，可以实现电池的最佳性能和寿命。
此外，锂电池管理系统还需要实现对电池的均衡控制。
由于锂电池内部单体之间存在不同程度的不均衡，会导致电池容量的不平衡，从而影响电池的整体性能和寿命。
因此，锂电池管理系统会对电池进行均衡控制，即在充电过程中将充电电流导入容量较小的单体，以实现电池容量的均衡。
均衡控制一般采用充电均衡和放电均衡两种方式，可以有效提高电池的整体性能和寿命。
锂电池管理系统的主要组成包括采集模块、控制模块和通信模块。
采集模块负责对电池相关参数进行实时采集，并将采集到的数据传送给控制模块。
新能源电动汽车BMS电池管理系统基本知识
第一章磷酸铁锂电池1、锂电池电极材料和特点锂离子电池主要由正极、负极、电解质及隔膜组成。
正、负极及电解质材料不同及工艺上的差异使电池有不同的性能。
目前锂离子电池正极材料主要是氧化钴锂（LiCoO2），另外少数有采用氧化锰锂(LiMn2O4)及氧化镍锂(LiNiO2) ，一般将后两种正极材料的锂离子电池称为“锂锰电池”及“锂镍电池”。
新开发的磷酸铁锂动力电池是用磷酸铁锂（LiFePO4）材料作电池正极的锂离子电池，它是锂离子电池家族的新成员。
采用LiFePO4作正极的磷酸铁锂电池，其主要特点是：容量高、输出电压高、良好的充放电循环性能、输出电压稳定、能大电流充放电、电化学稳定性能、使用中不会因过充电、过放电及短路等操作不当而引起燃烧或爆炸、工作温度范围宽、对环境无污染。
市场现有动力电池特性比较2、锂电池内部结构和特点LiFePO4电池的内部结构如右图所示。
左边是橄榄石结构的LiFePO4作为电池的正极，由铝箔与电池正极连接；中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li+可以通过而电子e-不能通过；右边是由碳（石墨）组成的电池负极，由铜箔与电池的负极连接。
电池的上下端之间是电池的电解质，电池由金属外壳密闭封装。
3、电芯四重安全保护设计A.断装置，当内压产生时, 正极极耳拉断B.负极极耳与钢壳接触点有熔断装置C.钢管将底部内压稳定可靠导通至盖帽达到1.8Mpa时，安全阀会打开，气体排出，避免爆炸风险D.安全开启后电解液喷出，安全气囊向外膨胀，降低内压，隔绝空气接触4、电池组成型结构和特点组合时采用PCB板加保险丝保护一旦某点故障，保险丝工作故障电池断路，其他电池正常工作，安全性极高；设计用带保险丝的PCB 板,对单体电池逐一进行保护,组合时也采用PCB 板加保险丝保护,一旦某点故障，保险丝工作，故障电池断路，其它电池正常工作，安全性极高，此故障电池断路不影响其他单元电池正常工作（如上图）矩阵式串并联连接，立体对角汇流，纵向过流，横向均衡与保护按八个一致要求筛选电芯容量一致恒流比一致电压一致带电量一致內阻一致自放电一致批次一致放电平台一致所有电池在同一条件下充放电，使不会造成电池反击及寿命短的问题！AB 线短内阻小、AC 线长内阻较大；导致AB 处电池充电先满、放电先完导致AC 处电池放电后满、放电后完成组技术特点4、电池组箱体设计准则防水防尘防热防冻防震防漏电防短路第二章BMS系统电池管理系统主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，完成对动力电池的管理和应用.2.1 BMS主机模块介绍2.1.1 主机模块概述主机模块主要实现对电池组运行状态及各种参数的监测与控制，如电池组电压、电流、电池箱温度、SOC预测和参数设置等功能.2.1.2 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最高单节电池电压及序号和最低单节电池电压及序号，并控制显示屏按要求显示，同时可以通过专用CAN 口上传到汽车仪表总线。
锂电池管理系统原理
锂电池管理系统（BMS）的原理是通过检测动力电池组中各单体电池的状态来确定整个电池系统的状态，并根据它们的状态对动力电池系统进行对应的控制调整和策略实施，实现对动力锂电池系统及各单体的充放电管理以保证动力电池系统安全稳定地运行。
具体来说，BMS系统主要完成以下功能：
1.电池状态监测：BMS系统通过传感器监测电池的电压、电流、温度等参数，以了解电池的工作状态。
2.电池状态评估：根据监测到的电池参数，BMS系统可以对电池的容量、内阻、健康度等状态进行评估。
3.电池安全保护：当电池出现异常时，如过充、过放、高温等，BMS系统会采取相应的保护措施，如切断电源、降低充电电流等，以避免电池损坏或发生危险。
4.电池能量管理：BMS系统可以根据电池的状态和需求，对电池的充放电过程进行优化管理，以提高电池的利用率和寿命。
5.电池信息显示：BMS系统可以通过显示屏或通信接口向用户提供电池的实时信息，如电压、电流、温度等，以及电池的状态和故障提示。
总之，锂电池管理系统是保障锂电池安全、稳定运行的关键技术之一，通过对电池状态的监测和评估，以及采取相
应的保护措施和能量管理策略，可以延长锂电池的使用寿命和提高其安全性。
锂电池管理系统介绍
储能领域
总结词
在储能领域，锂电池管理系统发挥着至关重要的作用，能够提高储能系统的效率和安全 性。
详细描述
锂电池管理系统通过对电池的充放电过程进行智能控制，优化电池的储能效果，提高储 能系统的能量利用率。同时，该系统还能实时监测电池的状态，预防电池故障，确保储
能系统的安全稳定运行。
航空航天领域
总结词
3
热管理系统能够提高锂电池管理系统的可靠性和 寿命，降低因过热而引发的安全风险。
预警系统
01
预警系统负责对锂电池管理系 统的异常情况进行监测和预警 。
02
预警系统通过传感器和电子电 路实时监测电池单元的状态参 数，如电压、电流和温度等。
03
当监测到异常情况时，预警系 统会发出警报，提醒操作人员 及时处理，确保整个锂电池管 理系统的安全运行。
03 锂电池管理系统的工作流 程
充电管理
充电控制
根据电池的电量状态，自动选择合适 的充电模式，如涓流充电、恒流充电 和恒压充电等，以保护电池不受损坏 。
充电保护
在充电过程中，管理系统能够检测到 异常情况，如过压、过流或过温等， 并采取相应的保护措施，如切断充电 电源，防止电池过充或损坏。
放电管理
电池单元的性能直接影响整个锂电池管理系统的 性能和安全性。
电池管理系统（BMS）
BMS是锂电池管理系统的关键组成部分，负责对电池单元进行监测、控制 和保护。
BMS的主要功能包括：监测电池单元的电压、电流和温度；控制充电和放 电过程；保护电池单元免受过充和过放等损害。
BMS通过电子电路和控制算法实现上述功能，确保电池单元的安全和稳定 运行。
应用领域
BMS广泛应用于电动汽车、混合动力汽车、电动自行车、无 人机、储能系统等领域，是现代电力电子系统和新能源技术 的重要组成部分。
BMS系统简介
主要功能和指标
电池管理系统主要有三个功能：
（1）实时监测电池状态。通过检测电池的外特性
参数（如电压、电流、温度等），采用适当的算 法，实现电池内部状态（如容量和SOC等）的估 算和监控，这是电池管理系统有效运行的基础和 关键；
（2）在正确获取电池的状态后进行热管理、电池
均衡管理、充放电管理、故障报警等；
采用数字式温度传感器，把每个温度传感器的地线、数据线、电源线进行 合并，采用一根数据总线来进行通信，温度检测精度为1℃。 数据处理与SOC估算
承担了电池管理系统核心的计算工作，包括电池组的SOC，最高、最低温度， 最大、最小充放电功率，最大、最小充放电电流，最大、最小模块电压等数据 的分析计算。SOC的估算在安时计量方法的基础上，采用电池的OCV-SOC曲线 对SOC进行修正。
BMS的必要性
锂离子电池，在使用中最怕的就是过充电和过放电。一 旦过充、过放电，电池就要损坏，容量降低，寿命减少。 严重的情况下，还会发生爆裂和起火燃烧。
蓄电池在成组使用时，更容易发生过充、过放电的现象， 其根源都在于电池的一致性差异所引起来的。而这些差 异，如果在充、放电过程中没有得到应有的控制，将进 一步加大，导致部分电池发生过充、过放电现象，造成 电池容量和寿命的急剧下降，最终引起事故的发生。这 是蓄电池在使用中出现的难题！
序的标定与诊断,协调整车控制系统与MCU之间的通信 RS232收发模块：用于进行电池组管理系统状态监控、程
序的标定、参数的修正
主要技术要点
主回路控制模块 BMCU输出高低电平控制信号来控制驱动继电器闭合与断开，实现主回路继
电器的吸合与开启。串行互锁控制方式，提高控制可靠性。 电压采集
采用专用的电压采集芯片对单体电池电压进行模数转换后，通过光耦将数 字信号传至LMCU。单体电池电压的检测精度为5mV 温度采集
电池管理系统BMS知识讲座
电池第一类不一致性
#2
实际容量
100AH
#3
实际容量
105AH
第一类不一致性：电池自身容量的 差异导致的不一致性。第一类不一 致性由电池生产制造工艺不完善导 致，同一批次电池容量有一定的离 散性。
假设#1, #2 和 #3三支100AH串联电 池的实际容量分别为95AH, 100AH, 105AH, 即存在第一类不一致性，容 量差异为10AH; 三支电池的初始电 量为均为 60AH, 此情况下纯粹由第 一类不一致性导致的SOC最大差异将 为9%（充放电末端达到最大值）， SOC最小差异为5%左右。
实例：GENASUN GLD， Elithion Lithiumate BMS。
BMS拓扑结构---Centralized
定义：电压、温度采集以 及均衡等所有功能均由主 控完成（无从控），主控 与电池无总线通信，直接 导线相连。
优点：设计、构造简单。 缺点：连线长、连线多，
可靠性不高，管理电池数 量不能太多。 实例： Flex BMS48 ， JustPower BMS 系列某 产品（BattMind C series） 。
如何解决电池存在的不一致性
BMS可以通过均衡功能解决电池组使用过程 中 存在的第一类不一致性和第二类不一致 性。
均衡分为主动均衡和被动均衡。被动均衡 以电阻能耗法为代表，该方法可以实现充 电均衡。主动均衡DC/DC变换器为代表，基 于此主动均衡又可以分为以下四种方式， 每种方式均可以实现充电均衡和放电均衡 ：
SoH = (measured capacity) /(rated capacity) 1 > SoH > 0 A battery is at its end of lifetime at SoH of 0.8 . (Energy Institute Battery Research Group)
BMS电池管理系统综述资料
BMS电池管理系统综述资料
一、简介
电池管理系统（BMS）是一种由单片机、微控制器，外加各种传感器、控制器、电流、电压等模块组成的系统，可以实现对储能电池（锂离子电池、镍氢电池等）的多项参数进行实时检测，对电池的工作状态进行实时
监控，同时可以对电池的充电、放电过程进行控制。
BMS系统能够有效地
改善电池的性能，保护电池的安全性，延长电池使用寿命，减少电池衰减，从而实现能量节约和环境保护。
二、功能特点
1、负载功能：BMS系统能够为电池提供负载电流，并调节温度，保
持电池的正常工作状态。
2、充电功能：可以控制电池的充电过程，防止过充和过放电，并可
以检测电池温度变化，进行节能充电控制。
3、监控功能：BMS系统能够实时监控电池电压、电流、温度等参数，并及时调整，以获得最优工作性能。
4、安全功能：BMS系统能够监控电池的安全状态，当电池受到损坏时，可以采取必要的措施，防止电池带来的危害。
三、BMS架构
BMS系统是一种综合型系统，由一个主控制器、一些外围传感器、控
制器、电流放大器等组件组成，能够实现多种功能。
BMS电池管理系统资料
BMS电池管理系统资料什么是BMS电池管理系统？BMS电池管理系统（Battery Management System）是一种能够监控、控制、保护电池的系统。
BMS可以用于锂电池、镍氢电池、铅酸电池等多种类型的电池。
通过对电池的状态进行监测、管理，BMS可以确保电池的性能、安全、寿命等方面都得到最佳的保护。
BMS电池管理系统通常包括以下几个功能模块：1.电压采集模块：对电池每个单体的电压进行采集；2.电流采集模块：对电池组的电流进行采集；3.温度采集模块：对电池组内部的温度进行采集；4.均衡控制模块：对电池组内部的每个单体进行均衡控制；5.SOC估算模块：根据电池的电压、电流等参数，预测电池的剩余电量。
BMS的优点BMS电池管理系统具有以下几个重要的优点：1.提高电池的使用寿命：BMS能够对电池进行充放电控制、均衡控制、温度控制等，能够最大程度地保护电池，从而延长电池的使用寿命；2.提高电池的安全性：BMS能够监测电池的状态，避免电池过充、过放、过温等安全问题；3.提高电池的性能：BMS能够根据电池的状态，对电池进行优化控制，从而提高电池的性能；4.提高电池的可靠性：BMS能够在电池出现故障时及时警报，并采取措施进行处理，从而增强了电池的可靠性。
BMS的应用领域BMS电池管理系统在以下领域具有广泛的应用：1.电动汽车：BMS电池管理系统在电动汽车中被广泛地应用，能够确保电池的使用寿命、安全性和性能，从而保障了车辆的稳定性和可靠性；2.储能系统：BMS电池管理系统能够控制和管理储能系统中的电池，从而提高储能系统的效率和可靠性；3.太阳能光伏：BMS电池管理系统可以确保太阳能光伏系统中电池组的安全性和性能，从而提高太阳能光伏发电系统的效率和可靠性；4.无人机：BMS电池管理系统在无人机中被广泛的应用，可以确保无人机电池的使用寿命、安全性和性能，从而保障无人机的安全飞行。
BMS的未来发展趋势随着电动汽车、储能系统、太阳能光伏、无人机等应用领域的不断拓展，BMS电池管理系统也将会得到更广泛的应用和发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂电池管理系统BMS知识
锂电池管理系统(BATTERY MANAGEMENT SYSTEM))是电池与用户之间的纽带，主要对象是二次电池。
二次电池存在下面的一些缺点，如存储能量少、寿命短、串并联使用问题、使用安全性、电池电量估算困难等。
电池的性能是很复杂的，不同类型的电池特性亦相差很大。
电池管理系统(BMS)主要就是为了能够提高电池的利用率，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。
随着电池管理系统的发展，也会增添其他的功能。
一般而言电动汽车电池管理系统要实现以下几个功能：首先，准确估测动力电池组的荷电状态，即电池剩余电量，保证SOC维持在合理的范围内，防止由于过充电或过放电对电池的损伤，从而随时预报混合动力汽车储能电池还剩余多少能量或者储能电池的荷电状态。
其次，动态监测动力电池组的工作状态。
在电池充放电过程中，实时采集电动汽车蓄电池组中的每块电池的端电压和温度、充放电电流及电池包总电压，防止电池发生过充电或过放电现象。
同时能够及时给出电池状况，挑选出有问题的电池，保持整组电池运行的可靠性和高效性，使剩余电量估计模型的实现成为可能。
除此以外，还要建立每块电池的使用历史档案，为进一步优化和开发新型电、充电器、电动机等提供资料，为离线分析系统故障提供依据。
最后，实现单体电池间的均衡，即为单体电池均衡充电，使电池组中各个电池都达到均衡一致的状态。
均衡技术是目前世界正在致力研究与开发的一项电池能量管理系统的关键技术。
