5、照明灯/220V LED灯： 普通白炽灯10~15W，这种灯泡寿命非常短，且效率低。 采用LED发光二极管的冰箱照明灯，效率高，能耗低〔0.5~1W〕，寿 命特别长。
6、压缩机PTC启动器、过载保护器〔分体式、整体式〕 PTC启动器
PTC元件是以酞酸钡掺含微量稀土元素，采用陶瓷工艺而制成的一 种半导体晶体构造。外面有绝缘壳和接线端子。PTC元件具有正温度 系数电阻特性。当温度到达某一临界点时〔居里点〕时，其阻值会发 生剧增。由于这一特点，PTC启动器具有无触点开关的作用。冰箱开 场启动时，PTC元件温度较低，电阻小，电流易通过。在电动机启动 时，启动电流猛增〔是正常电流的5~7倍〕。于是，PTC 元件的温度 也随之升高。到临界温度后〔约100℃〕，电阻值剧增到数万欧姆， 电流很难流过，可视为断路。这样，与之相串联的启动绕组就断电， 而运转绕组投入工作。 过载保护器
冰箱在天气冷的时候，往往不启动，致使冷冻室化冰。出现这种 问题时可翻开冰箱门，检查“温度补偿开关〞是否翻开，因为冰箱的 温控器控头是装在冷藏室内的，当环境温度低于10℃，接近或低于冷 藏箱内温度时，冰箱将很难启动。因此要将温度补偿开关翻开，提高 温控器探头处的温度，以便强制冰箱启动使冷冻室不至于解冻。同时 要记得，当环境温度高于10℃时，不要忘了将“温度补偿开关〞开闭， 否那么会产生不停机的现象。
4、门灯开关/磁性门灯开关：
控制冰箱照明灯的亮、灭。冰箱冷藏室门开时照明灯亮，冰箱冷藏
门关时照明灯灭。
磁性门灯开关：是一种位置检测开关，在正常的工作条件下，该元
件在预定的距离范围接通和断开，由磁簧管、永磁铁配套组成。
磁性开关原理：
封 装 外 壳内 磁 环
干时，在内磁环的作用下使干簧管内两触点接通，磁性 开关处于常闭状态，故在冷藏门翻开时灯点亮。当冷藏门关闭时，冷 藏门上的外磁体将内磁环的磁场消除，两触点断开，磁性开关常开状 态，故在冷藏门关闭时灯熄灭。
第八讲电冰箱电气控制系统部件结构及工作原理
水银启动继电器：
2
1
电极
4 插棒式铁芯
线圈
氩气
3 水银
外壳
水银启动继电器由线圈、插棒式铁芯、水银和两个电极等组成 7
电压式启动继电器： 接点板
外壳
可动铁片 铁芯
可动触头 固定触头
端子
线圈 底座
电压式启动继电器由线圈、铁芯、触头、底座、外壳等组成 8
内埋式热保护器：
塑料套管
双金属片
引线
当电机过流或过热时,双金属片受热变形，触点断开,切断电机电源；温 度降低后,双金内属埋片式可热自保动护复器位是。通从过触直点接断插开入到压降缩温机复电位机需绕要组3m中in来左感右。
2.化霜完毕后，蒸发器温度升高，感温 器内的感温剂受热膨胀，感温管内压力 增大，在压力的作用下触点导通，化霜 状态结束
半自动化霜温控器的实物外形：
几种其他类型的温控器：
定温复位型温控 器： 它的停机温 度与调温旋钮的 位置有关，开机 温度固定不变， 一般为为 5℃±l.5℃。
感温风门温控器：双门间冷式无霜电冰箱一般冷冻室采用普通型温度控制器来控制 压缩机的启停。而冷藏室风门的自动开启和关闭则是靠风门温度控制器来控制的。 这两种温度控制器相互配合，使得冷冻室和冷藏室的温度可以分别进行控制。 这种温度控制器的工作原理：是靠安19装在冷藏室回风口附近的风道内感温管，感受 循环冷风温度的变化，自动调节风门或盖板开口的大小。
W
产品名称
产品
(温控器为W) 类型
温控
冷点
改进
范围 断开温度 设计序号
普通型：P 化霜复合型：S 定温复位型：D 间冷风门型：M 信号输出型：X
0℃以下：F 0℃以上：不标识
大写A、B、C标识

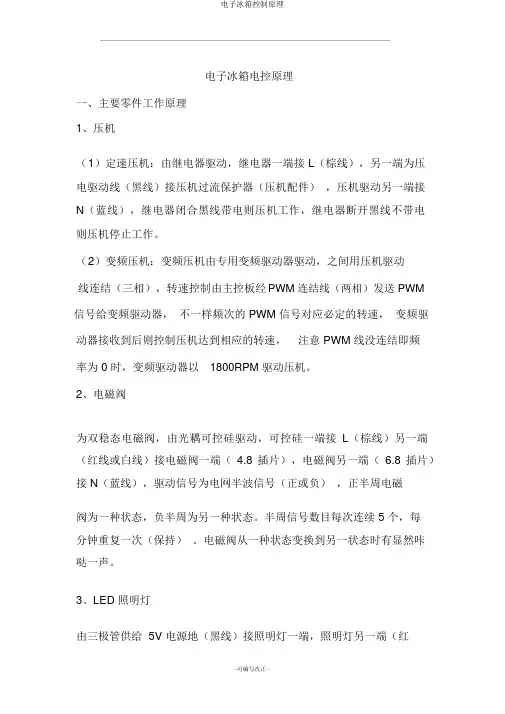

电子冰箱控制原理
电子冰箱电控原理一、主要零件工作原理1、压机（1）定速压机：由继电器驱动，继电器一端接 L（棕线），另一端为压电驱动线（黑线）接压机过流保护器（压机配件），压机驱动另一端接N（蓝线），继电器闭合黑线带电则压机工作，继电器断开黑线不带电则压机停止工作。
（2）变频压机：变频压机由专用变频驱动器驱动，之间用压机驱动线连结（三相），转速控制由主控板经PWM 连结线（两相）发送 PWM信号给变频驱动器，不一样频次的 PWM 信号对应必定的转速，变频驱动器接收到后则控制压机达到相应的转速，注意 PWM 线没连结即频率为 0 时，变频驱动器以1800RPM 驱动压机。
2、电磁阀为双稳态电磁阀，由光耦可控硅驱动，可控硅一端接L（棕线）另一端（红线或白线）接电磁阀一端（4.8 插片），电磁阀另一端（6.8 插片）接 N（蓝线），驱动信号为电网半波信号（正或负），正半周电磁阀为一种状态，负半周为另一种状态。
半周信号数目每次连续 5 个，每分钟重复一次（保持）。
电磁阀从一种状态变换到另一状态时有显然咔哒一声。
3、LED 照明灯由三极管供给 5V 电源地（黑线）接照明灯一端，照明灯另一端（红线）接主控板 5V 电源正。
照明灯独自接5V 电源（注意 +、-）则亮。
4、显示板显示板与主控板之间由 8 芯线束连结（5V 电源和信号），液晶显示屏由专用芯片驱动，显示内容由主控板经过线束传达给专用芯片，按键信号直接经过线束由主控板进行采样。
另显示板上还有一环境传感器，经过线束由主板板进行采样。
显示板连结不好时，主控板照旧工作，但环境传感器为故障状态。
5、主控板电源一般由安全变压器供给，控制重点零件是单片机，达成传感器、按键、门开关采样，压机、电磁阀、照明灯、显示板驱动等功能。
一句话拿掉主控板或坏掉则冰箱就不可以工作。
6、传感器为负温度系数热敏电阻（温度越低则电阻越大），在 5 度时约为 5K 欧。
每个传感器经过双线与主控板相连，且主控板上有一上接电阻以形成分压电路，分压信号由单片机的 A/D（模 / 数）变换成相应的数字值，不一样的温度对应不一样的数字值，则依据此数字值进行温度控制。
电冰箱的结构及工作原理
