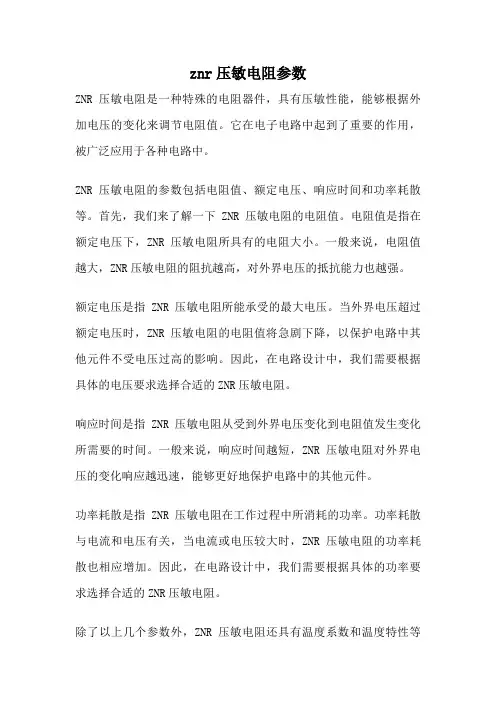

znr压敏电阻参数
znr压敏电阻参数ZNR压敏电阻是一种特殊的电阻器件，具有压敏性能，能够根据外加电压的变化来调节电阻值。
它在电子电路中起到了重要的作用，被广泛应用于各种电路中。
ZNR压敏电阻的参数包括电阻值、额定电压、响应时间和功率耗散等。
首先，我们来了解一下ZNR压敏电阻的电阻值。
电阻值是指在额定电压下，ZNR压敏电阻所具有的电阻大小。
一般来说，电阻值越大，ZNR压敏电阻的阻抗越高，对外界电压的抵抗能力也越强。
额定电压是指ZNR压敏电阻所能承受的最大电压。
当外界电压超过额定电压时，ZNR压敏电阻的电阻值将急剧下降，以保护电路中其他元件不受电压过高的影响。
因此，在电路设计中，我们需要根据具体的电压要求选择合适的ZNR压敏电阻。
响应时间是指ZNR压敏电阻从受到外界电压变化到电阻值发生变化所需要的时间。
一般来说，响应时间越短，ZNR压敏电阻对外界电压的变化响应越迅速，能够更好地保护电路中的其他元件。
功率耗散是指ZNR压敏电阻在工作过程中所消耗的功率。
功率耗散与电流和电压有关，当电流或电压较大时，ZNR压敏电阻的功率耗散也相应增加。
因此，在电路设计中，我们需要根据具体的功率要求选择合适的ZNR压敏电阻。
除了以上几个参数外，ZNR压敏电阻还具有温度系数和温度特性等特点。
温度系数是指ZNR压敏电阻的电阻值随温度的变化情况。
一般来说，温度系数越小，ZNR压敏电阻的电阻值对温度的依赖性越小。
温度特性是指ZNR压敏电阻在不同温度下的性能表现。
不同的ZNR压敏电阻在不同温度下的电阻值变化情况可能不同，因此在具体应用中需要考虑温度对ZNR压敏电阻的影响。
总结一下，作为一种特殊的电阻器件，ZNR压敏电阻具有压敏性能，能够根据外加电压的变化来调节电阻值。
其参数包括电阻值、额定电压、响应时间和功率耗散等。
此外，ZNR压敏电阻还具有温度系数和温度特性等特点。
在实际应用中，我们需要根据具体的要求选择合适的ZNR压敏电阻，以确保电路的正常工作和稳定性。
集成电路氧化锌压敏电阻器的原理简介与使用性能参数
【集成电路(IC)】氧化锌压敏电阻器的原理简介与使用【集成电路氧化锌压敏电阻器的原理简介与使用性能参数】“压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。
相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。
压敏电阻器按其用途有时也称为“电冲击（浪涌）抑制器（吸收器）”。
一、氧化锌压敏电阻器微观结构及特性氧化锌压敏电阻器是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶瓷工艺制成的多晶半导体陶瓷元件。
它的微观结构如图1所示。
氧化锌陶瓷是由氧化锌晶粒及晶界物质组成的，其中氧化锌晶粒中掺有施主杂质而呈N型半导体，晶界物质中含有大量金属氧化物形成大量界面态，这样每一微观单元是一个背靠背肖特基势垒，整个陶瓷就是由许多背靠背肖特基垫垒串并联的组合体。
图2是压敏电阻器的等效电路。
氧化锌压敏电阻器的典型V-I特性曲线如图3所示：预击穿区：在此区域内，施加于压敏电阻器两端的电压小于其压敏电压，其导电属于热激发电子电导机理。
因此，压敏电阻器相当于一个10MΩ以上的绝缘电阻(Rb远大于Rg)，这时通过压敏电阻器的阻性电流仅为微安级，可看作为开路。
该区域是电路正常运行时压敏电阻器所处的状态。
击穿区：压敏电阻器两端施加一大于压敏电压的过电压时，其导电属于隧道击穿电子电导机理(Rb与Rg相当)，其伏安特性呈优异的非线性电导特性，即：I=CVα其中I通过压敏电阻器的电流C与配方和工艺有关的常数V压敏电阻器两端的电压α为非线性系数，一般大于30由上式可见，在击穿区，压敏电阻器端电压的微小变化就可引起电流的急剧变化，压敏电阻器正是用这一特性来抑制过电压幅值和吸收或对地释放过电压引起的浪涌能量。
氧化锌压敏电阻的电性能参数及添加剂的作用
氧化锌压敏电阻的电性能参数及添加剂的作用压敏电阻是由在电子级ZnO 粉末基料中掺入少量的电子级Bi 2O 3、Co 2O 3、MnO 2、Sb 2O 3、TiO 2、Cr 2O 3、Ni 2O 3等多种添加剂，经混合、成型、烧结等工艺过程制成的精细电子陶瓷；它具有电阻值对外加电压敏感变化的特性，主要用于感知、限制电路中可能出现的各种瞬态过电压、吸收浪涌能量。
1 氧化锌压敏电阻电性能参数1.1 压敏电压U 1mA压敏电阻的电流为1mA 时所对应的电压作为I 随U 迅速上升的电压大小的标准，该电压用U 1mA 表示，称为压敏电压。
压敏电压是ZnO 压敏电阻器伏安曲线中预击穿区和击穿区转折点的一个参数，一般情况下是1mA （Φ5产品为0.1mA ）直流电流通过时，产品的两端的电压值，其偏差为±0.1%。
1.2 最大连续工作电压MCOV最大连续工作电压MCOV 指的是压敏电阻在应用时能长期承受的最大直流电压U DC 或最大交流电压有效值 U RMS 。
最大直流电压的值为80%~92%U 1mA ，或产品在85℃下，正常工作1000h ，施加的最大直流电压；最大交流电压的值为60%~65% U 1mA ，或产品在85℃下，正常工作1000h ，施加的最大交流电压。
1.3 漏电流 I L漏电流(mA)也称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器电流。
IEC 对漏电流 I L 较为普遍的定义是：环境温度25℃时，在压敏电阻上施加其所属规格的最大连续直流工作电压 U DC 时，流过压敏电阻的直流电流。
一般而言，在材料配方和烧结工艺固定的情况下，漏电流适中的压敏电阻具有较好的安全性和较长的寿命。
1.4 非线性指数α非线性指数α指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。
它是一个元件的电阻值是否随电压或电流变化和变化是否敏感的标志。
ZnO 压敏电阻器是一种非线性导电电阻。
压敏电阻器(VSR)结构原理、应用知识
压敏电阻器(VSR)结构原理、应用知识压敏电阻器是一种具有瞬态电压抑制功能的元件，一般用于电路浪涌和瞬变防护电路。
可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合。
压敏电阻器可以对集成电路等重要元件以及其它电路和设备进行保护，防止因静电放电、浪涌及其它瞬态电流（如雷击等）而造成对它们的损坏。
使用时只需将压敏电阻器并接于被保护的电路上，当电压瞬间高于某一数值时，压敏电阻器阻值迅速下降，导通大电流，阻止瞬间过压而起到保护元器件或电路的作用；当电压低于压敏电阻器工作电压值时，压敏电阻器阻值极高，近乎开路，因而不会影响器件或电器设备的正常工作。
压敏电阻器(VSR)是电压灵敏电阻器的简称，它是一种新型过压保护元件。
压敏电阻器是以氧化锌为主要材料而制成的金属-氧化物-半导体陶瓷元件，构成压敏电阻的核心材料为氧化锌，氧化锌又包括氧化锌晶粒和晶粒周围的晶界层，氧化锌晶粒的电阻率很低，而晶界层电阻率很高，相接触的两个晶粒之间形成一个相当于齐纳二极管的势垒，成为一个压敏电阻单元，许多单元通过串联，并联组成压敏电阻器基体。
压敏电阻器在工作时，每个压敏电阻单元都承担浪涌能量，而这些压敏电阻单元是大体上均匀分布在整个电阻体内的，也就是整个电阻体都承担能量，而不像齐纳二极稳压管那样只是结区承担电功率，这就是陶瓷压敏电阻器具有比齐纳二极稳压管大得很多的通流和能量定额的原因。
其电阻值随端电压而变化。
压敏电阻器的主要特点是工作电压范围宽(6—3000伏，分若干档)，对过压脉冲响应快(几至几十纳秒)，耐冲击电流的能力强(可达100安培-20千安培)，漏电流小(低于几至几十微安)，电阻温度系数小，性优价廉，体积小，是一种理想的保护元件。
由它可构成过压保护电路，消噪电路，消火花电路，吸收回路。
压敏电阻的电路符号，外形和内部结构见图1。
压敏电阻的结构就象两个特性一致的背靠背联接的稳压管，其性质基本相同。
压敏电阻的主要特性是，当两端所加电压在标称额定值以内时，它的电阻值几乎为无穷大，处于高阻状态，其漏电流<50微安，当它两端的电压稍微超过额定电压时，其电阻值急剧下降，立即处于导通状态，工作电流增加几个数量级，反应时间仅在毫微秒级。
氧化锌压敏电阻的原理
压敏电阻原理概述本文就氧化锌压敏电阻的原理、特性、正确选用等问题进行简介，并提供一些应用电路实例供各位参考。
ZnO压敏电阻实际上是一种伏安特性呈非线性的敏感元件，在正常电压条件下，这相当于一只小电容器，而当电路出现过电压时，它的内阻急剧下降并迅速导通，其工作电流增加几个数量级，从而有效地保护了电路中的其它元器件不致过压而损坏，它的伏安特性是对称的，如图(1)a 所示。
这种元件是利用陶瓷工艺制成的，它的内部微观结构如图(1)b 所示。
微观结构中包括氧化锌晶粒以及晶粒周围的晶界层。
氧化锌晶粒的电阻率很低，而晶界层的电阻率却很高，相接触的两个晶粒之间形成了一个相当于齐纳二极管的势垒，这就是一压敏电阻单元，每个单元击穿电压大约为 3.5V，如果将许多的这种单元加以串联和并联就构成了压敏电阻的基体。
串联的单元越多，其击穿电压就超高，基片的横截面积越大，其通流容量也越大。
压敏电阻在工作时，每个压敏电阻单元都在承受浪涌电能量，而不象齐纳二极管那样只是结区承受电功率，这就是压敏电阻为什么比齐纳二极管能承受大得多的电能量的原因。
压敏电阻在电路中通常并接在被保护电器的输入端，如图(2)所示压敏电阻的Zv与电路总阻抗（包括浪涌源阻抗Zs）构成分压器，因此压敏电阻的限制电压为V=VsZv/(Zs+Zv)。
Zv的阻值可以从正常时的兆欧级降到几欧，甚至小于1Ω。
由此可见Zv在瞬间流过很大的电流，过电压大部分降落在Zs上，而用电器的输入电压比较稳定，因而能起到的保护作用。
图(3)所示特性曲线可以说明其保护原理。
直线段是总阻抗Zs，曲线是压敏电阻的特性曲线，两者相交于点Q，即保护工作点，对应的限制电压为V，它是使用了压敏电阻后加在用电器上的工作电压。
Vs为浪涌电压，它已超过了用电器的耐压值VL，加上压敏电阻后，用电器的工作电压V小于耐压值VL，从而有效地保护了用电器。
不同的线路阻抗具有不同的保护特性，从保护效果来看，Zs越大，其保护效果就越好，若Zs=0，即电路阻抗为零，压敏电阻就不起保护作用了。
压敏电阻的作用及原理
压敏电阻的作用及原理2008-08-11 20:08压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数：*残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
*通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
*泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
*额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形：（3）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。
压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。
相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。
znr压敏电阻
znr压敏电阻1. 介绍znr压敏电阻（Zinc Oxide Varistor）是一种非线性电阻器件，它能够在一定电压范围内快速变化其电阻值，以保护电路免受过电压的破坏。
znr压敏电阻由氧化锌陶瓷材料制成，具有高分辨率、高灵敏度和快速响应的特点。
2. 结构与原理znr压敏电阻的结构包括两个金属端片和一个氧化锌陶瓷片。
氧化锌陶瓷片是该器件的核心部分，其表面涂有金属导体。
当正常工作时，氧化锌陶瓷片呈现高阻态；当超过器件额定电压时，氧化锌陶瓷片中的结晶粒子会发生定向排列，导致其内部形成导通通道，从而使器件呈现低阻态。
znr压敏电阻的工作原理基于“击穿效应”。
当外加电压超过设定值时，氧化锌陶瓷片中的结晶粒子受到激活，并形成一条导通通道，使电阻急剧下降，以吸收过电压。
当过电压消失时，氧化锌陶瓷片会自动恢复到高阻态。
3. 特性与应用3.1 特性•非线性特性：znr压敏电阻的电阻值随电压的变化呈非线性关系，能够在毫秒级别快速响应。
•宽工作范围：znr压敏电阻可在几伏至几千伏的范围内工作。
•高容量：znr压敏电阻能够承受较大的能量冲击。
•高稳定性：znr压敏电阻具有较高的稳定性和可靠性。
•低功耗：znr压敏电阻在正常工作状态下几乎不消耗能量。
3.2 应用由于其特殊的特性，znr压敏电阻广泛应用于各种领域，包括：3.2.1 电子设备保护znr压敏电阻可用于保护各种类型的电子设备免受过流和过压的损害。
在不同类型的设备中，znr压敏电阻的额定电压和功率需根据具体需求进行选择。
3.2.2 电力系统保护znr压敏电阻可用于保护电力系统中的变压器、发电机和输电设备等。
当系统中出现过电压时，znr压敏电阻能够迅速响应并吸收过电压，避免设备损坏。
3.2.3 通信设备保护znr压敏电阻广泛应用于通信设备中，如电话线路、传输线路和数据接口等。
它能够有效保护通信设备免受雷击、静电放电和突发的过电流等干扰。
3.2.4 汽车电子保护znr压敏电阻在汽车领域中也有着重要的应用。
氧化锌压敏电阻器
氧化锌压敏电阻器
主要是以氧化锌为主原料，添加多种少量金属氧化物，经成型烧结而成的陶瓷元件。
压敏电阻器是一种电压非线性器件，它有对称而陡峭的击穿持性，当很高的瞬时过电压加到电路上时，压敏电阻的阻抗从接近于开路的状态急剧变化到高导通状态，把瞬时过电压抑制到安全电压水平，因而电路中的脆弱的元件受到保护。
特点与用途：
1.电压范围宽
2.对过电压响应快
3.耐脉冲电流能力强
4.限制电压低
5.电压温度系数小
本压敏电阻器主要适用于电子电器设备以及电源的暧间过电压保护和浪涌吸收。
尤为适用电子电表智能电表，远程自动抄表系统及远程载波预付费抄表系统等的过电压保护和间接防雷用。
本产品通过UL，VDE，CSA，SGS认证。
压敏电阻器的尺寸单位：mm。
氧化锌压敏电阻的电性能参数及添加剂的作用
氧化锌压敏电阻的电性能参数及添加剂的作用压敏电阻是由在电子级ZnO 粉末基料中掺入少量的电子级Bi 2O 3、Co 2O 3、MnO 2、Sb 2O 3、TiO 2、Cr 2O 3、Ni 2O 3等多种添加剂，经混合、成型、烧结等工艺过程制成的精细电子陶瓷；它具有电阻值对外加电压敏感变化的特性，主要用于感知、限制电路中可能出现的各种瞬态过电压、吸收浪涌能量。
1 氧化锌压敏电阻电性能参数1.1 压敏电压U 1mA压敏电阻的电流为1mA 时所对应的电压作为I 随U 迅速上升的电压大小的标准，该电压用U 1mA 表示，称为压敏电压。
压敏电压是ZnO 压敏电阻器伏安曲线中预击穿区和击穿区转折点的一个参数，一般情况下是1mA （Φ5产品为0.1mA ）直流电流通过时，产品的两端的电压值，其偏差为±0.1%。
1.2 最大连续工作电压MCOV最大连续工作电压MCOV 指的是压敏电阻在应用时能长期承受的最大直流电压U DC 或最大交流电压有效值 U RMS 。
最大直流电压的值为80%~92%U 1mA ，或产品在85℃下，正常工作1000h ，施加的最大直流电压；最大交流电压的值为60%~65% U 1mA ，或产品在85℃下，正常工作1000h ，施加的最大交流电压。
1.3 漏电流 I L漏电流(mA)也称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器电流。
IEC 对漏电流 I L 较为普遍的定义是：环境温度25℃时，在压敏电阻上施加其所属规格的最大连续直流工作电压 U DC 时，流过压敏电阻的直流电流。
一般而言，在材料配方和烧结工艺固定的情况下，漏电流适中的压敏电阻具有较好的安全性和较长的寿命。
1.4 非线性指数α非线性指数α指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。
它是一个元件的电阻值是否随电压或电流变化和变化是否敏感的标志。
ZnO 压敏电阻器是一种非线性导电电阻。
氧化锌压敏电阻优缺点及其应用
还是技术参数和产量方面都有很大提高。 我国是从一九七二年开始究制造氧化锌 压敏电阻的, 经过几年的试制、生产和 使用, 已取得
良好效果。
一、氧化锌压敏电阻的优点和原理
氧化锌压敏电阻和过去一些常用的 保护器件(硒堆、RC网络)
等相比较, 具有以下优点：
1.通流容量大(500A-20KA)
2.残压低，抑制过电压能力强
3 .平时漏电流小( μA 数量级) 4 .放电后无续流 5.响应速度快,毫微秒数量级
氧化锌压敏电阻优缺点及其应 用
zso123 htt各业 各种电器设备、半导体器件的过电压保 护、稳压、继电器熄火花等。 氧化锌压敏电阻
由于具有十分优越的性能, 所以无论在 国外或国内都发展得十分迅速。近年来, 日本、美国、苏联、英国等国家不论在 品种、规格、
氧化锌压敏电阻器的性能及失效后的三种表现
氧化锌压敏电阻器的性能及失效后的三种表现
氧化锌压敏电阻器的性能
氧化锌压敏电阻器是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶瓷工艺制成的多晶半导体陶瓷元件。
由于其独特的晶界结构，在一定电场下，晶界导电由热电子发射传导瞬间转变为电子隧道传导，其电阻值随着电压的增大而急剧减小，具有优异的非线性伏安特性。
那么，当存在过电压时，晶界电子隧道效应抑制过电压峰值增长，吸收部分过电压能量，从而起到对线路或设备的防护作用。
但是，不论压敏电阻器应用在电力线路或电子线路,若各种类型的过电压频繁出现,则压敏电阻器就会频繁动作以抑制过电压幅值和吸收释放浪涌能量，保护电气设备及元器件,这势必会导致压敏电阻器的性能劣化乃至失效。
氧化锌压敏电阻器失效后的三种表现
（1）劣化，表现为漏电流增大,压敏电压显著下降,直至为零;
（2）炸裂，若过电压引起的浪涌能量太大,超过了所选用的压敏电阻器极限承受能力,则压敏电阻器在抑制过电压时将会发生陶瓷炸裂现象;
（3）穿孔，若过电压峰值特别高,导致压敏电阻器陶瓷瞬间发生电击穿,表现为穿孔。
其中，在进行分级防雷保护前提下，压敏电阻器的失效模式绝大部分表现为劣化和穿孔（即短路），因此，在使用压敏电阻器时，必须与之串联一个合适的断路器或保险丝，避免电路短路引起事故。
目前，国际上流行的过电压保护器就是将压敏电阻器与限流、过流和劣化告警装置有机地组合在一起，它除了具有过电压保护功能外，还具有防止自身劣化、导致电路短路的功能。
氧化锌压敏电阻器概述
氧化锌压敏电阻器概述
氧化锌压敏电阻器是一种瞬时过电压保护器件。
它的主要功能是电阻值随着电压的变化而对称地非线性地变化，因而，它是一种对电压敏感性元件。
它具有电压非线性系数a大，残压低，浪涌耐量大，使用电压范围宽（从几伏到几十万伏），伏安特性陡峭且对称，对脉冲响应时间快，而且无续流，漏电流小（uA），电压随温度变化小等特有的优点。
高能氧化锌压敏电阻器还具有低场强、高能容的特点。
近年来的电力系统、电子线路中，吸收大气过电压和操作过电压，在超导移能和发电机组灭磁、电器设备、半导体器件及各种电机过压保护等方面具有广泛的应用前景。
一、主要用途
A、吸收大气过电压（防感应雷或沿着电源线进入系统的侵入波）
在电力系统用作避雷器保护配电变压器、配电盘、电镀表等。
在铁路系统用于铁路信号系统防雷，作为移频自动闭塞设备，小站电源屏等半导体讯号装置的保护。
在广播系统用于广播外线防雷击过电压保护。
B、吸收内部过电压（操作过电压）
用于各种电子设备、电子仪器的电源回路吸收切合闸引过的操作过电压，保护可控硅及硅整流管（如用在龙门刨、轧钢机、数控机床调速柜上，大型可控硅整流装置的交流侧、直流侧和元件侧等）以及高低压开关柜、防暴开关真空开关、高压变压器、高压电机等抑制浪涌过电压。
C、消除接点电火花
用于消除继电器触点火花，消除微型马达上电火花。
抑制显象管内部跳火和自动消磁等，以延长被保护线路的寿命，消除由电火花产生的无线电干扰等。
D、发电机灭磁，超导移能和过电压保护
用于各种发电机绕组灭磁，超导磁体移能和转子过电压保护及大功率整流设备与同步电机的过电压吸收。
氧化锌
氧化锌压敏电阻粉体制备压敏半导体陶瓷是指电阻值与外加电压成显著的非线性关系的半导体陶瓷。
使用时加上电极后包封即成为压敏电阻器。
其工作原理是基于压敏陶瓷所具有的伏安(I—V)非线性特性．即当电压低于某一临界值时，压敏电阻的阻值非常高，相当于绝缘体，当电压超过这一临界值时，电阻急剧减小．接近于导体。
因为这种效应的存在，压敏电阻器被广泛应用于过压保护和稳压方面。
目前，制造压敏电阻器的半导体材料主要有两大类：SiC和ZnO。
这两类压敏电阻器的I—V非线性特性都来源于陶瓷体中的晶界势垒。
在ZnO压敏电阻出现以前，SiC一直是制备压敏电阻器的重要材料。
相对于SiC压敏电阻器而言，ZnO压敏电阻器具有非线性系数大、响应时间短、残压低、电压温度系数小、漏电流小等独特的优良性能，因而，在电子线路、家用电器和电力系统的稳压和过压保护领域，ZnO压敏电阻器的开发与应用起着举足轻重的作用。
ZnO压敏电阻的性能取决于它的微观结构和产品的尺寸，其微观结构往往是由加入掺杂剂的种类、加入量，粉体制备工艺所引起的粉体大小、尺寸分布、形状、均匀性等的不同，以及烧结工艺、煅烧温度、煅烧时间、升温及降温速度等因素决定的。
通过对这些因素的优化，可提高ZnO压敏电阻的性能。
氧化锌压敏电阻器根据其应用环境，可分为低压、高压两大类。
其中低压压敏电阻器主要应用于微电子设备、电话交换机中的集成电路模块以及晶体管的浪涌等领域；高压压敏电阻器主要应用于高压、超高压输电系统、大型设备的操作保护、大气过压保护等领域。
高压ZnO压敏电阻的优点是电压梯度高、大电流特性好，但能量容量小，容易损坏。
解决这一问题的有效方法是开发高压高能型压敏电阻．即提高压敏电阻的电压梯度、非线性系数和减小漏电流。
氧化锌压敏电阻的主要制备方法有：固相法、液相法包覆法、燃烧法、湿化学法等，其中湿化学法包括化学共沉淀法、溶胶-凝胶法、水热法、热分解法等。
本次试验采用化学共沉淀法制备氧化锌粉体。
压敏电阻资料
压敏电阻资料JVR氧化锌压敏电阻之氧化锌压敏电阻又称『突波接收器』，系一种具有电压电流对称特性免于电压属性电阻器。
它主要的设计是用来保护所有的电子产品或组件受开关或雷击诱发所发生之突波的影响，其非线性指数的特性与广泛的应用范围以及可以量产等优点，已逐渐地被应用在各种不同领域的电子工程方面。
特性介绍1.反应时间快速。
2.低漏电流。
3.优越之电压比。
4.宽广之电压与能量比。
5.低备用电力且无后续电流。
6.高效能之突破电流处理能力.7.抑制电压特性之稳定执行能力。
应用范围1.保护IC、二极管、晶体管、闸流体、屏遮半导体及其它半导体等电子组件。
2.抑制消费性电子及工业用电子产品内部主电源所产生的瞬间突波。
3.抑制电子线路上内发性的突波。
4.通信、量测及电控等电子器材之突波保护。
5.房舍所装置的以及瓦斯和油类设施上所装置的电子器材之突波保护。
6.继电器和电磁阀之突波吸收。
压敏电阻在休息状态时，相对于受保护的电子组件而言，具有很高的阻抗(数兆欧姆)而且不会改变原设计之电路特性，但当瞬间突波电压出现(超过压敏电阻之崩溃电压时)，该压敏电阻之阻抗会变低(仅有几个欧姆而已)并造成原线路短路；换言之；电子产品或组件因此而受到保护(如下图)。
Surge suppression of varistor压敏电阻之突波抑制功能参数名词解释1.压敏电压(即崩溃电压)：压敏电压系以一定的电流Ic(0.1mA或1mA)于一定的时间内通过压敏电阻所量取之电压。
2.最高工作电压：最高工作电压表示压敏电阻在该电压之下仍为休息状态。
休息状态之压敏电阻仅有很小的漏电流，以限制受保护电子产品之电力消耗，同时不致干扰到受保护的线路3.非线性指数(即α值)：压敏电阻之电压-电流特性系由公式I=KVα所定义的， K是一几何常数而α是非线性指数。
吾人通常截取二点(V1,I1) (V2,I2)来计算其α值，公式为α=(logI1/I2)/(logV1/V2)I1及I2系电压等于V1及V2相对应之电流值4.最高抑制电压：最高抑制电压系以一定之标准冲击电流Ip(8x20µ sec)于压敏电阻二条引线端点之间所量得的最高电压Vp。
压敏电阻工作原理及技术参数
压敏电阻“压敏电阻”是中国大陆的名词，意思是在一定电流电压范围内电阻值随电压而变，或者是说"电阻值对电压敏感"的阻器。
英文名称叫“ Voltage Dependent Resistor ”简写为“ VDR ,或者叫做“Varistor"。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（Q所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“皿-W族氧化物半导体”。
在中国台湾，压敏电阻器称为"突波吸收器"，有时也称为“电冲击（浪涌）抑制器（吸收器）”。
目录1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型1.保护用压敏电阻2.电路功能用压敏电阻3、保护用压敏电阻的基本性能4、压敏电阻的基本参数1、压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低丁它的阀值"UN"时，流过它的电流极小，相当丁一只关死的阀门，当电压超过UN时，流过它的电流激增，相当丁阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
例如：现在我们家用的彩电的电源电路中就使用了氧化锌压敏电阻，这里使用的压敏电阻的阀值电压约为270V,当电源电压小丁270V时（正常值为220V）它相当丁不导通，而当电源异常，短时超过270V时，它就导通，将电压限制在270V。
2、压敏电阻的应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对丁正确使用是十分重要的。
根据使用目的的不同，可将压敏电阻区分为两大类：①保护用压敏电阻，②电路功能用压敏电阻。
保护用压敏电阻(1)区分电源保护用，还是信号线，数据线保护用压敏电阻器，它们要满足不同的技术标准的要求。
氧化锌压敏电阻
氧化锌压敏电阻
氧化锌压敏电阻是一种采用化学反应作为控制元件的传感器，它可以按照不同的压力灵敏度和延迟时间来调整阻值，因此，它在微电子、机械和生物医疗等多个领域中有着广泛的应用。
氧化锌压敏电阻的结构分为两部分，一部分是氧化锌基板，它是由锌及其化合物组成的，另一部分是形状细长的电阻材料，它们与氧化锌基板结合在一起，形成一个压敏电阻元件。
氧化锌基板上的电阻材料受压力影响，会发生结构上的变化，进而导致元件的电气特性发生变化，产生不同的阻值变化。
氧化锌压敏电阻的优点非常明显，首先，它的工作电压较低，最高不会超过5V，因此，在使用时不必担心电压过高而导致的安全隐患。
其次，它的响应时间短，响应过程中只需要几毫秒，它还可以提供低压和低功耗特性，在任何条件下都能行之有效。
另外，它的灵敏度也较高，可以检测出较小的压力变化，从而更精准地控制数字信号。
此外，氧化锌压敏电阻具有稳定性和高精度等优势，使它可以满足不同的要求，例如检测汽车、航空发动机等紧急情况的变化，以此及时响应调整，或者在石油、化工工业中用于控制压力变化，以确保产品的质量。
不过氧化锌压敏电阻也有一些缺点，其中一个是它的阻值变化不稳定，受温度和环境变化影响较大，因此，使用时要进行十分复杂的校正，从而保证其精确度。
另外，它的耐压能力也不足，在高
压的环境下容易损坏，所以在使用时需要留意保护电阻元件，以避免损坏。
综上所述，氧化锌压敏电阻是一种可靠的传感器，它的灵敏度高，响应速度快，功耗低，因此在各种压力检测和控制系统中使用广泛。
但是，它仍然存在一些不足，因此在设计时，必须慎重考虑各种因素，确保工作安全可靠。
氧化锌压敏电阻(变阻器)介绍_041224
氧化鋅壓敏電阻(變阻器)介紹 MLV, Multilayer Varistor VDR, Voltage Dependent ResistorProduct Management Team Global Marketing Algo Lin Dec 20041對於現代的 IC 線路 • 元件結構切換至互補式金屬氧化半導體(CMOS) • 元件幾何尺寸越來越小密度越來越高 • 動作電壓越來越低 • 動作頻率越來越高以上各種趨勢都使元件對 ESD/Surge 的危害越來越敏感2ESD ( Electrostatic Discharge)： 靜電放電是電荷在不同電位物體間轉移的現象， 像閃電、手觸門把 的觸感等都是ESD 。
對電子元件， 特別是高速的IC而言， 只要幾十伏特就足以造成破壞。
靜電產生原因：（1）摩擦生電：由兩種物質間交互作用產生，是一種材質 表面原子因摩擦使外層的電子形成游離化的一種現象，摩 擦後兩物質一帶正電荷另一帶負電荷。
（2）電磁感應：由強大電磁場所產生的效應，使兩物質產 生形同摩擦生電的效應，使兩物質一帶正電荷一帶負電荷 的靜電現象。
3IC 損壞原因Device Type ESD Susceptibility (Volts)30–1200 100-200 100-1000 100–300 150–7000 190–2500 300–2500 300–3000 1000–2500VMOS MOSFET, GaAsFET, EPROM JFET Op-Amp Schottky diodes Film resistors Schottky TTLTable . Susceptibility of electronic components to ESD.4靜電對電子產品損害的特點1.隱蔽性 人體不能直接感知靜電除非發生靜電放電,但是發生靜電放電人 體不一定能有電擊的感覺,這是因為人體感覺靜電電壓為2-3KV, 所以靜電具有隱蔽性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【集成电路(IC)】氧化锌压敏电阻器的原理简介与使用
【集成电路氧化锌压敏电阻器的原理简介与使用性能参数】
“压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。
相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。
压敏电阻器按其用途有时也称为“电冲击（浪涌）抑制器（吸收器）”。
一、氧化锌压敏电阻器微观结构及特性
氧化锌压敏电阻器是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶瓷工艺制成的多晶半导体陶瓷元件。
它的微观结构如图1所示。
氧化锌陶瓷是由氧化锌晶粒及晶界物质组成的，其中氧化锌晶粒中掺有施主杂质而呈N型半导体，晶界物质中含有大量金属氧化物形成大量界面态，这样每一微观单元是一个背靠背肖特基势垒，整个陶瓷就是由许多背靠背肖特基垫垒串并联的组合体。
图2是压敏电阻器的等效电路。
氧化锌压敏电阻器的典型V-I特性曲线如图3所示：
预击穿区：在此区域内，施加于压敏电阻器两端的电压小于其压敏电压，其导电属于热激发电子电导机理。
因此，压敏电阻器相当于一个10MΩ以上的绝缘电阻(Rb远大于Rg)，这时通过压敏电阻器的阻性电流仅为微安级，可看作为开路。
该区域是电路正常运行时压敏电阻器所处的状态。
击穿区：压敏电阻器两端施加一大于压敏电压的过电压时，其导电属于隧道击穿电子电导机理(Rb与Rg相当)，其伏安特性呈优异的非线性电导特性，即：
I=CVα
其中I通过压敏电阻器的电流C与配方和工艺有关的常数
V压敏电阻器两端的电压α为非线性系数，一般大于30
由上式可见，在击穿区，压敏电阻器端电压的微小变化就可引起电流的急剧变化，压敏电阻器正是用这一特性来抑制过电压幅值和吸收或对地释放过电压引起的浪涌能量。
上升区：当过电压很大，使得通过压敏电阻器的电流大于约100A/cm2时，压敏电阻器的伏安特性主要由晶粒电阻的伏安特性来决定。
此时压敏电阻器的伏安特性呈线性电导特性，即：
I=V/Rg
上升区电流与电压几乎呈线性关系，压敏电阻器在该区域已经劣化，失去了其抑制过电压、吸收或释放浪涌的能量等特性。
根据压敏电阻器的导电机理，其对过电压的响应速度很快，如带引线式和专用电极产品，一般响应时间小于25纳秒。
因此只要选择和使用得当，压敏电阻器对线路中出现的瞬态过电压有优良的抑制作用，从而达到保护电路中其它元件免遭过电压破坏的目的。
二、特点
(1) 通流容量大
(2) 限制电压低
(3) 响应速度快
(4) 无续流
(5) 对称的伏安特性(即产品无极性)
(6) 电压温度系数低
三、氧化锌压敏电阻器应用及注意事项
1、氧化锌压敏电阻器应用原理
压敏电阻器与被保护的电器设备或元器件并联使用。
当电路中出现雷电过电压或瞬态操作过电压Vs时，压敏电阻器和被保护的设备及元器件同时承受Vs，由于压敏电阻器响应速度很快，它以纳秒级时间迅速呈
现优良非线性导电特性(见图3中击穿区)，此时压敏电阻器两端电压迅速下降，远远小于Vs，这样被保护的设备及元器件上实际承受的电压就远低于过电压Vs，从而使设备及元器件免遭过电压的冲击。
2、氧化锌压敏电阻器的参数选择
根据被保护电源电压选择压敏电阻器的规定电流下的电压V1mA。
一般选择原则为：
对于直流回路：V1mA≥2.0VDC
对于交流回路：V1mA≥2.2V有效值
如果电器设备耐压水平Vo较低，而浪涌能量又比较大，则可选择压敏电压V1mA较低、片径较大的压敏电阻器；如果Vo较高，则可选择压敏电压V1mA较高的压敏电阻器，这样既可以保护电器设备，又能延长压敏电阻使用寿命。
3、氧化锌压敏电阻器的使用方法
压敏电阻器是一种无极性过电压保护元件，无论是交流还是直流电路，只需将压敏电阻器与被保护电器设备或元器件并联即可达到保护设备的目的(如图4所示)
当过电压幅值高于规定电流下的电压，过电流幅值小于压敏电阻器的最大峰值电流时(若无压敏电阻器足以使设备元器件破坏)，压敏电阻器处于击穿区，可将过电压瞬时限制在很低的幅值上，此时通过压敏电阻器的浪涌电流幅值不大(<100A/cm2),不足以对压敏电阻器产生劣化；当过电压幅值很高时，压敏电阻器将过电压限制在较低的水平上(小于设备的耐压水平)，同时通过压敏电阻器的冲击电流很大，使压敏电阻器性能劣化即将失效，这时通过熔断器的电流很大，熔断器断开，这样既可使电器设备、元器件免受过电压冲击，也可避免由于压敏电阻器的劣化击穿造成线路L-N、L-PE之间短路(推荐的熔断器规格见表1)。
压敏电阻器在电路的过电压防护中，如果正常工作在图3的预击穿区和击穿区，理论上是不会损坏的。
但由于压敏电阻器要长期承受电源电压，电路中暂态过电压、超能量过电压随机的不断冲击及吸收电路储能元件释放能量，因此，压敏电阻器也是会损坏的，它的寿命根据所在电路经受的过电压幅值和能量的不同而不同。
应用类型
不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。
根据使用目的的不同，可将压敏电阻区分为两大类：①保护用压敏电阻，②电路功能用压敏电阻。
保护用压敏电阻
（1）区分电源保护用，还是信号线，数据线保护用压敏电阻器，它们要满足不同的技术标准的要求。
（2）根据施加在压敏电阻上的连续工作电压的不同，可将跨电源线用压敏电阻器可区分为交流用或直流用两种类型，压敏电阻在这两种电压应力下的老化特性表现不同。
（3）根据压敏电阻承受的异常过电压特性的不同，可将压敏电阻区分为浪涌抑制型，高功率型和高能型这三种类型。
★浪涌抑制型：是指用于抑制雷电过电压和操作过电压等瞬态过电压的压敏电阻器，这种瞬态过电压的出现是随机的，非周期的，电流电压的峰值可能很大。
绝大多数压敏电阻器都属于这一类。
★高功率型：是指用于吸收周期出现的连续脉冲群的压敏电阻器，例如并接在开关电源变换器上的压敏电阻，这里冲击电压周期出现，且周期可知，能量值一般可以计算出来，电压的峰值并不大，但因出现频率高，其平均功率相当大。
★高能型：指用于吸收发电机励磁线圈，起重电磁铁线圈等大型电感线圈中的磁能的压敏电压器，对这类应用，主要技术指标是能量吸收能力。
压敏电阻器的保护功能，绝大多数应用场合下，是可以多次反复作用的，但有时也将它做成电流保险丝那样的"一次性"保护器件。
例如并接在某些电流互感器负载上的带短路接点压敏电阻。
电路功能用压敏电阻
压敏电阻主要应用于瞬态过电压保护，但是它的类似于半导体稳压管的伏安特性，还使它具有多种电路元件功能，例如可用作：
（1）直流高压小电流稳压元件，其稳定电压可高达数千伏以上，这是硅稳压管无法达到的。
（2）电压波动检测元件。
（3）直流电瓶移位元件。
（4）均压元件。
（5）荧光启动元件。
