地震勘探1、地震勘探:以岩矿石间的弹性差异为基础,通过接受和研究地质体(构造或矿体等)在地表及其周围空间的弹性波场的变化和特征来推断地质体存在状态(产状、埋深、规模等)的一种物探方法。
P12、工程地震勘探;是一种研究人工震源(如机械敲击、可控震源、爆破等)所激发产生的地震波在地下岩层、土壤或其他介质中传播来解决工程地质问题的方法。
P23、塑性形变:人工激震后,岩石附近发生破碎,介质产生的变化是塑性变形。
P74、弹性变形:远离震源的介质质点会发生振动,发生体积和形状的变化,但由于受到的作用力极小,且作用时间极短,随着外力的消失而消失,岩层的这种随外力消失而恢复原形的形变称为弹性形变。
5、振动图:在波传播的某一特定距离上,该质点位移u随时间t变化规律的图形称振动图形。
P126、波剖面/波剖面图:若在某一确定的时刻t,位移u随距离x变化关系的图形称波剖面。
(即以观测点与震源O的距离x为横坐标,以质点离开平衡位置的位移u为纵坐标作图)7、波动:振动在介质中的传播。
振动和波动的关系就是部分和整体的关系。
波有一定的速率,波的频率等于震源的频率。
P138、等相位面:在某一时刻,相同相位状态的质点所连成的面(显然,波前面和波尾面都是等相位面)P149、视速度定理:地震波是沿射线方向传播的,我们观测它时,只有和射线方向一致才能测得其真实速度v。
其他任意方向所得的速度为视速度v。
P15 10、地震界面:地震波传播时波速变化的界面或波阻抗不同的界面,即弹性性质不同岩层之间的分界面。
P1811、地质界面:岩性不同的界面。
12、地震波运动学:研究地震波波前得空间位置与其传播时间的关系,也叫几何地震学。
P2013、地震波动力学:研究地震波传播过程中它的波形、振幅、频率、相位等的变化。
14、地震波的类型:纵波(p波、膨缩波、疏密波、压缩波)、横波(剪切波、s波)、面波(Rayleigh波Love波)15、波速关系:V p<V s<V r P2216、界面产生反射的条件:当P1V1≠P1V1时,地震波才会发生反射。
地震勘探相关概念
![地震勘探相关概念](https://img.taocdn.com/s3/m/2d1cefd3360cba1aa811da71.png)

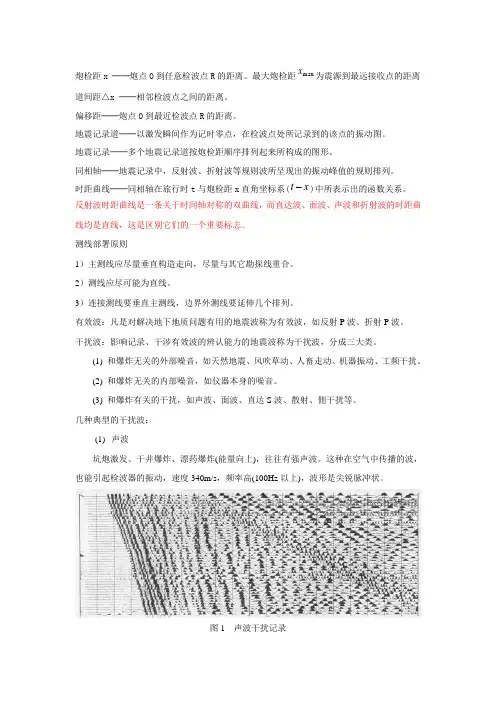

x为震源到最远接收点的距离炮检距x ──炮点O到任意检波点R的距离。
最大炮检距max道间距△x ──相邻检波点之间的距离。
偏移距──炮点O到最近检波点R的距离。
地震记录道──以激发瞬间作为记时零点,在检波点处所记录到的该点的振动图。
地震记录──多个地震记录道按炮检距顺序排列起来所构成的图形。
同相轴──地震记录中,反射波、折射波等规则波所呈现出的振动峰值的规则排列。
t )中所表示出的函数关系。
时距曲线──同相轴在旅行时t与炮检距x直角坐标系(x反射波时距曲线是一条关于时间轴对称的双曲线,而直达波、面波、声波和折射波的时距曲线均是直线,这是区别它们的一个重要标志。
测线部署原则1)主测线应尽量垂直构造走向,尽量与其它勘探线重合。
2)测线应尽可能为直线。
3)连接测线要垂直主测线,边界外测线要延伸几个排列。
有效波:凡是对解决地下地质问题有用的地震波称为有效波,如反射P波、折射P波。
干扰波:影响记录、干涉有效波的辨认能力的地震波称为干扰波,分成三大类。
(1) 和爆炸无关的外部噪音,如天然地震、风吹草动、人畜走动、机器振动、工频干扰。
(2) 和爆炸无关的内部噪音,如仪器本身的噪音。
(3) 和爆炸有关的干扰,如声波、面波、直达S波、散射、側干扰等。
几种典型的干扰波:(1)声波坑炮激发、干井爆炸、漂药爆炸(能量向上),往往有强声波。
这种在空气中传播的波,也能引起检波器的振动,速度340m/s,频率高(100Hz以上),波形是尖锐脉冲状。
图1 声波干扰记录(2) 面波主频低(10~30Hz)、速度低(几百m/s)、振幅强。
图2 面波干扰记录(3) 工频干扰(4) 浅层折射波(5) 微震道间距的选择道间距x ∆的大小直接影响到地震资料的解释工作。
x ∆过大,将影响有效波追踪的可靠性;x ∆过小大,则使野外工作量增加。
选择道间距x ∆的原则:(1) 有利于有效波的对比 根据视速度定理t xv ∆∆=***<∆=∆2T vxt2**<∆vT x (3-2)道间距根据有效波的视速度*v 和视周期*T 的大小而定。
