天线设计原理
天线原理与设计—第六章口径天线和喇叭天线
天线原理与设计—第六章口径天线和喇叭天线口径天线是一种特殊的天线，其工作原理是通过改变天线口径的大小以实现方向性辐射。
喇叭天线则是一种具有喇叭形状的天线，其主要功能是对电磁波进行聚焦或分散，从而实现天线的增益和波束的调控。
本章将介绍这两种天线的基本原理和设计方法。
6.1口径天线6.1.1口径天线的基本原理口径天线的基本原理是利用天线口径的大小来控制电磁波的发射和接收方向。
根据狄拉克定理，天线辐射的功率密度与天线口径的平方成正比。
因此，通过改变天线口径的大小，可以调整天线的辐射功率和波束的方向性。
一般情况下，口径天线的口径越大，辐射功率越大，波束的方向性越好。
6.1.2口径天线的设计方法口径天线的设计方法主要包括天线口径的确定和辐射模式的设计。
天线口径的确定需要考虑到工作频率、辐射功率和波束方向等参数。
一般情况下，口径天线的口径选取为波长的几倍，以保证天线的辐射效果和方向性。
辐射模式的设计则需要根据具体的应用要求，确定天线的辐射方式和波束的形状。
6.2喇叭天线6.2.1喇叭天线的基本原理喇叭天线是一种特殊形状的天线，其主要功能是将电磁波进行聚焦或分散，从而实现天线的增益和波束的调控。
喇叭天线的基本原理是利用喇叭形状的反射面将电磁波进行反射和聚集。
喇叭天线可以分为抛物面喇叭天线和双曲面喇叭天线。
抛物面喇叭天线主要用于聚焦电磁波，而双曲面喇叭天线主要用于分散电磁波。
6.2.2喇叭天线的设计方法喇叭天线的设计方法主要包括反射面的确定和波束的调控。
反射面的确定需要考虑到工作频率、波束宽度和聚焦距离等参数。
一般情况下，抛物面喇叭天线的反射面采用抛物线形状，双曲面喇叭天线的反射面采用双曲线形状。
波束的调控则需要通过反射面的形状和尺寸来实现，一般情况下，反射面的大小越大，波束的调控能力越好。
综上所述，口径天线和喇叭天线是一种特殊的天线，其工作原理是通过改变天线口径的大小和喇叭形状来实现方向性辐射和波束的调控。
口径天线通过改变天线口径的大小来控制电磁波的发射和接收方向，而喇叭天线则通过喇叭形状的反射面将电磁波进行聚焦或分散。
手机天线原理和设计
Gain 6 dBi Patch 6 dBi 6 dBi 6 dBi 6 dBi 6 dBi 6 dBi 6 dBi
EIRP 26 dBm 23 dBm 21 dBm 19 dBm 18 dBm 13 dBm 6 dBm
内置天线分类
• PIFA Planar Inverted F Antenna
• Internal Planar Monopole 内置平面单极天线
• Efficiency（效率）
Gain＝Directionality × Efficiency
Efficiency＝Output Power/Input Power
天线原理
• Polarization（极化）
天线远场处电矢量轨迹.分线极化、圆极化、椭圆极化. 一般外置（stubby）天线在H面接近线极化,PIFA和Monopole极化复杂. 基站入射波为线极化,方向与地面垂直.
内置Helix
类似外置Helix内藏于壳内 • 金属线Helix嵌入塑料内模,轴线平行于PCB平面,竖
直装载于PCB顶端. • 金属线Helix嵌入塑料内模,轴线平行于PCB平面,平
行装载于PCB顶端. 以上实际RF效果均不够理想.一般辐射效率在20%. 优点在于可以利用以往的外vs PIFA天线（直板机） （三）
• PIFA最重要的三个参数 W,L,H,其中H和天线谐振频率的带宽密切相 关.W、L决定天线最低频率.
• PCB的尺寸对PIFA有很大影响 • Shielding Case对天线的影响 • 电池芯对PIFA影响强烈.
PIFA需要的空间和其它条件
XY平面为H面,YZ面E1面,XZ面E2面.
Z
Y X
基站
• 一个理论上的各向同 性（Isotropic）天线 有全立体角相等的方 向分布.
天线设计的原理与实现方式
天线设计的原理与实现方式天线是电磁波收发的关键部件，是无线通信中不可或缺的重要元件，不同的天线设计可以实现不同的工作频率、增益、方向性、天线匹配等性能。
本文将介绍天线设计的原理和实现方式，帮助读者更好地理解天线的工作原理和参数设计。
一、天线设计的基本原理天线是将电磁波转换为电信号或反之的电器（电磁设备），它是无线通信系统中的关键部件之一。
天线设计基本原理包括天线性能指标和天线结构设计两部分。
1、天线性能指标天线的性能指标主要包括工作频率、增益、方向性、天线匹配等。
不同的天线类型和应用场景需要不同的性能指标来实现特定的功能。
（1）工作频率工作频率是指天线在工作中所应用的频率范围，通常为频段或中心频率等。
天线的设计要根据应用环境和所需要的信号频率来确定。
（2）增益增益是指天线辐射的功率与理想点源天线辐射的功率的比值，通常以dB为单位。
天线的增益与其结构形式、工作频率、方向性等有关。
（3）方向性方向性是天线传输能量的方向特性，是指天线辐射模式的立体角分布。
天线的方向性与其结构形式、工作频率、增益等有关。
（4）天线匹配天线匹配是指天线系统整体与其驱动器之间阻抗匹配的关系，使得天线系统的传输和接收线路具有最佳阻抗匹配状态，以提高天线的输出功率和信噪比。
2、天线结构设计天线结构设计是指天线的实现方式，包括天线结构形式、阻抗匹配方式、辐射元件、天线材料等方面。
（1）天线结构形式天线结构形式可以分为线性天线、环形天线、阵列天线、反射天线、补偿天线、微带天线、偏振天线等多种形式，每种天线形式都有其特点，应根据具体要求来选择天线结构形式。
（2）阻抗匹配方式阻抗匹配方式主要有天线冷端阻抗、贴片阻抗、隔离光缆、转换器和偶合电路等多种方法。
（3）辐射元件天线的辐射元件包括天线辐射体、驱动器和辅助元件等。
辐射体和驱动器是天线最基本的组成部分，辅助元件包括反射盘、支撑杆、防射线等。
（4）天线材料天线材料主要包括导体、绝缘材料、衬底材料等。
天线原理与设计
H 面
H面 E面
表0-1 上图所示的八木天线和角锥喇叭天线的E面和H面 及其方向图函数表示
■ 七元八木天线的H面方向图
返回
(a) 极坐标幅度方向图
(b) 直角坐标幅度方向图
(a) 极坐标分贝方向图
(b) 直角坐标分贝方向图
图中是以八木天线的H面归一化方向图函数
FH(φ)＝F(θ,φ)|θ=90 计算并绘制的。
五十年代末人造卫星上天、洲际导弹出现后，人类进入了宇宙空 间时代，航空航天技术的发展对天线的研究又提出了许多新的课题， 这时要求解决天线的高增益、圆极化、宽频带、快速扫描和精密跟踪 等问题。
六十和七十年代是天线发展的鼎盛时期。这个时期在天线理论方法方面以及各 项技术的应用方面都在突飞猛进的发展。
(1)在天线理论方法方面
的函数图形。大多情况下，天线方向图是在远场 区确定的，所以又叫做远场方向图。
天线辐射特性包括辐射场强、辐射功率、相位 和极化。因此，天线方向图又分为：
■场强方向图 ■功率方向图 ■相位方向图 ■极化方向图
●天线方向图形式
二维方向图
三维方向图
极坐标方向图 直角坐标方向图 球坐标方向图 直角坐标方向图
(2)在天线技术应用方面
卫星通信技术发展推动了卫星天线和大型地面站天线 的发展，出现了大型平面阵、卡塞格仑天线及各种反射面 天线馈源。
雷达制导、搜索、跟踪、预警技术的应用推动了单脉 冲雷达天线、相控阵天线，多波束天线的发展。
半导体技术的发展使无线电技术向毫米波、亚毫米波 甚至更高频率发展，对天线提出了小型化、集成化、宽带 化等一系列要求，出现了有源天线、微带天线和印刷天线、 印制板开槽天线、表面波天线、共形阵列天线等。
到了80年代，由于电子计算机和超大规模集 成电路的发展，高功率固态发射机和各波段移相 器等日趋成熟及成本的大幅降低，以及数字波束 形成技术、自适应理论和技术、低副瓣技术以及 智能化理论和技术的不断发展，使得80年代成为 国际上相控阵雷达大发展的年代。先进国家研制 了多种不同用途的战略、战术相控阵雷达。我国 也不例外，到1993年，我国的相控阵雷达不仅在 军用国防及航空航天中得到广泛使用，而且已经 从军用扩展到了民用。

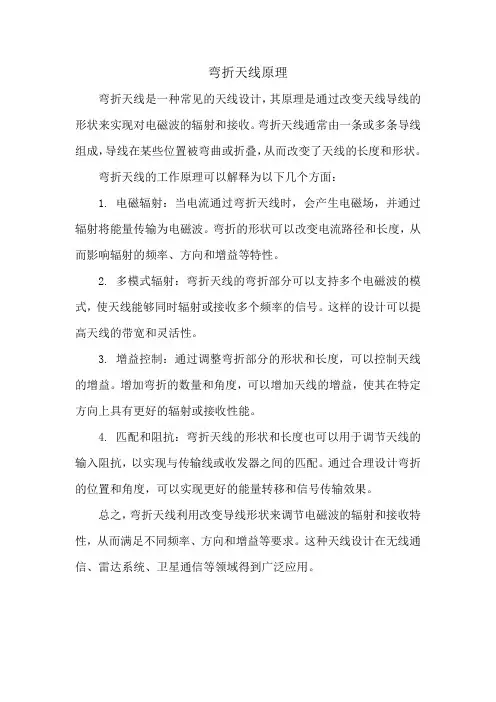

弯折天线原理
弯折天线原理
弯折天线是一种常见的天线设计，其原理是通过改变天线导线的形状来实现对电磁波的辐射和接收。
弯折天线通常由一条或多条导线组成，导线在某些位置被弯曲或折叠，从而改变了天线的长度和形状。
弯折天线的工作原理可以解释为以下几个方面：
1. 电磁辐射：当电流通过弯折天线时，会产生电磁场，并通过辐射将能量传输为电磁波。
弯折的形状可以改变电流路径和长度，从而影响辐射的频率、方向和增益等特性。
2. 多模式辐射：弯折天线的弯折部分可以支持多个电磁波的模式，使天线能够同时辐射或接收多个频率的信号。
这样的设计可以提高天线的带宽和灵活性。
3. 增益控制：通过调整弯折部分的形状和长度，可以控制天线的增益。
增加弯折的数量和角度，可以增加天线的增益，使其在特定方向上具有更好的辐射或接收性能。
4. 匹配和阻抗：弯折天线的形状和长度也可以用于调节天线的输入阻抗，以实现与传输线或收发器之间的匹配。
通过合理设计弯折的位置和角度，可以实现更好的能量转移和信号传输效果。
总之，弯折天线利用改变导线形状来调节电磁波的辐射和接收特性，从而满足不同频率、方向和增益等要求。
这种天线设计在无线通信、雷达系统、卫星通信等领域得到广泛应用。
5g基站天线设计的原理
5g基站天线设计的原理
5G基站天线设计的原理主要包括以下几个方面：
1. 天线阵列设计：5G基站通常采用天线阵列来实现波束赋形
技术，通过将多个单天线组合在一起形成阵列，可以实现更加精确的信号传输和接收。
天线阵列可以采用线性阵列、面阵列或者体阵列的形式。
2. 波束赋形技术：波束赋形是5G通信中的关键技术之一，通
过调整天线阵列中各个天线的相位和幅度，使得发射信号集中在特定方向形成指向性波束，从而实现更高的传输速率和更远的通信距离。
3. 天线极化设计：根据信号传输特点和环境需求，天线的极化方式可以选择垂直极化、水平极化或者圆极化。
不同的极化方式对信号的传输和接收性能有不同的影响，在设计中需要考虑到实际应用环境和信号传输要求。
4. 多输入多输出（MIMO）技术：5G基站通常采用MIMO技
术来提高信号传输和接收的效果。
MIMO技术利用多个天线
进行信号传输和接收，通过改变不同天线之间的相位和幅度，可以实现空间上的多样性，提高信号的可靠性和容量。
5. 特殊天线设计：为了应对不同的通信需求和环境条件，还可以采用一些特殊的天线设计。
例如，室内基站可以采用小型化的天线设计，以适应有限的空间；车载基站可以采用车辆天线，以实现在移动状态下的稳定通信等。
综上所述，5G基站天线设计的原理主要包括天线阵列设计、波束赋形技术、天线极化设计、MIMO技术以及特殊天线设计等。
这些原理的应用可以提高5G通信的速率、距离和稳定性，以满足不同应用场景的需求。
手机天线原理
手机天线原理手机天线是手机通信中不可或缺的部分，它承担着接收和发送无线信号的重要任务。
手机天线的设计原理和工作机制对于手机通信质量和性能有着至关重要的影响。
本文将从手机天线的原理入手，介绍其结构、工作原理和发展趋势。
手机天线的原理主要包括天线结构、工作频段和辐射特性。
手机天线的结构一般由天线主体和接地部分组成，天线主体一般采用导电材料制成，而接地部分则与手机的金属外壳相连。
手机天线的工作频段一般包括接收频段和发送频段，不同频段对应着不同的通信标准和制式。
手机天线的辐射特性包括辐射方向、辐射功率和辐射效率等，这些特性直接影响着手机的通信性能和电磁辐射水平。
手机天线的工作原理主要是利用天线的共振特性和辐射特性来实现无线信号的传输和接收。
当手机天线处于工作频段时，外界的无线信号会激发天线产生共振现象，从而使天线产生辐射，向外发送或接收无线信号。
手机天线的设计需要考虑到天线的尺寸、形状和材料等因素，以及与手机其他部件的协调性，从而实现良好的通信性能和用户体验。
随着5G技术的逐步普及和应用，手机天线的设计和应用也面临着新的挑战和机遇。
5G通信要求更高的频段和更大的带宽，这对手机天线的设计提出了更高的要求。
未来的手机天线可能会采用更复杂的结构和材料，以实现更高的通信速率和更稳定的通信质量。
同时，智能手机的多频段、多模式和多天线技术也将成为手机天线发展的重要方向。
总之，手机天线作为手机通信中的重要组成部分，其设计原理和工作机制对手机通信质量和性能有着重要的影响。
随着通信技术的不断发展和智能手机的普及，手机天线的设计和应用也在不断创新和改进，以满足用户对通信质量和体验的需求。
希望本文对手机天线的原理有所帮助，谢谢阅读！以上就是手机天线的原理以及相关内容的介绍，希望对您有所帮助，谢谢！。
室内天线原理范文
室内天线原理范文室内天线是一种用于接收和发送无线信号的装置，通常安装在室内的墙壁上或屋顶上。
它通过接收来自无线信号源的电磁波并将其转换为电信号，或将电信号转换为电磁波并发送到外部，以进行无线通信。
室内天线原理基于电磁波传输和天线的特性。
室内天线使用的最常见的原理是接收天线和发射天线，下面将对这两种原理进行分析。
接收天线原理：室内接收天线的原理是基于电磁感应。
当电磁波经过接收天线时，会引发接收天线内部产生电流。
这是因为电磁波在天线中的电场分量和磁场分量会引发导体中的自由电子移动。
这导致在天线电极之间产生电压，即所谓的感应电压。
接收天线通常由一个或多个导体构成，如金属线或导电材料。
这些导体形成一个天线结构，使其能够捕获来自无线信号源的电磁波。
接收天线的设计中，其大小和形状可以根据接收频率进行调整，以最大限度地增强电磁波的接收效果。
一旦接收天线捕获到电磁波并产生感应电压，接下来需要将这个电信号传输给接收器进行处理。
为了确保有效的信号传输，接收天线通常与接收器之间通过电缆连接。
电缆的选择和连接方式取决于天线和接收器之间的距离、天线类型以及传输信号的频率。
发射天线原理：室内发射天线的原理是基于电磁振荡。
当发射机的信号被发送到发射天线时，电信号被转换为电磁波，并通过发射天线辐射到周围空间中。
发射天线的结构和形状与接收天线相似，但可能会略有差异，以适应不同的发射频率和功率要求。
发射天线的结构中包含一个或多个导体，可以是金属杆、金属拉杆或其他形状的导电材料。
这些导体与发射机连接，形成一个电路，该电路由发射机提供的电信号驱动，并将其转换为电磁场。
发射机提供的信号通常是一个完整的波形，其中包含一定的频率和振幅。
通过发射天线传输的电磁波具有与发射机中输入信号相匹配的频率和振幅。
需要注意的是，发射天线和接收天线在原理上是相似的，它们的区别主要在于电信号的转换方向。
接收天线将电磁波转换为电信号，而发射天线将电信号转换为电磁波。
Ka波段微带天线设计
1、选择合适的介质基板：考虑到 Ka波段的频率较高，我们选择相对介电常 数较高（约为2.2）的介质基板。同时，考虑到易于制造和使用，我们选择了常 见的厚度为0.5mm的基板。
2、设计辐射元的形状和尺寸：使用计算机辅助设计软件进行优化设计，我 们选择了一个矩形金属片作为辐射元。通过调整其长宽比和边缘轮廓，我们可以 实现良好的频率响应和辐射性能。
一、微带天线的基本原理
微带天线是一种利用微带线或带状线作为辐射元件的天线。它主要由一个辐 射元和一个馈线两部分组成。辐射元通常由一层薄的金属导体片嵌入到介质基板 中形成。当电流在馈线和辐射元间流过时，会在导体片上产生辐射，从而形成电 磁波。
二、Ka波段微带天线的特点
Ka波段通常指18-40GHz的无线频段，具有较高的频段和较窄的带宽。因此， Ka波段微带天线的设计需要特别注意以下几个方面的因素：
3、设计馈线：为了与 Ka波段的前端设备连接，我们选择了一条特性阻抗为 50欧姆的微带线作为馈线。在设计中，我们确保了馈线与辐射元之间的阻抗匹配， 以减少信号反射和损失。
4、设计高效率馈电网络：为了实现宽角度的扫描或接收，我们设计了一个 威尔金森功分器作为馈电网络。该馈电网络可以将信号分成两个相同的部分，分 别激励辐射元的两个不同部分，从而实现宽角度的辐射。
三、Ka波段微带天线的关键设计 技术
1、选择合适的介质基板：介质基板的性质对微带天线的性能有着重要影响。 在选择介质基板时，需要考虑其介电常数、损耗角正切、厚度等因素。
2、设计精确的辐射元：辐射元的形状和尺寸对天线的频率响应和辐射性能 有着决定性的影响。通常采用计算机辅助设计软件进行优化设计。
一、背景
随着航天技术的飞速发展，低轨道卫星通信系统在许多领域的应用越来越广 泛。这种系统可以提供高速、高效的无线通信服务，用于军事、民用和商业领域。 为了实现这种通信系统的稳定运行和提供更高的数据传输速率，需要研究和发展 更先进的卫星天线技术。
八木天线工作原理
八木天线工作原理
八木天线是一种常用于电波通信系统中的天线设计。
它是由两个元件组成的，一个被称为驱动器，另一个被称为反射器。
八木天线的工作原理为主动器通过激发电磁波信号，将信号传输到反射器中。
反射器将反射来的信号重新聚焦并加以放大，然后将信号传输出去。
这样，八木天线能够实现高效的电磁波辐射和接收。
具体而言，八木天线的驱动器通常是一个简单的电磁波元件，由导电材料制成，并与发射机或接收机相连。
驱动器负责将电流或电压信号转化为电磁波信号。
反射器是由多个导电元件组成的，它们排列在特定的几何形状内。
这些导电元件被称为细柱或辐射器，它们的长度和间距通常被精确计算和调节，以便在特定的频率范围内优化天线的辐射和接收性能。
当驱动器激发电磁波信号时，这些信号将从驱动器传输到反射器上的辐射器。
辐射器与电磁波相互作用，并重新辐射出信号。
由于反射器的几何形状和辐射器的排列，重新辐射出的信号会被聚焦和束缚到特定的方向，从而实现更远距离的信号传输。
总的来说，八木天线通过驱动器的激励和反射器的反射聚焦特性，实现了电磁波信号的高效辐射和接收。
它在电波通信中广泛应用，如广播、卫星通信和无线网络等。
天线的基本原理
天线的基本原理
天线是一种可以接收或发送无线电波的装置，其基本原理是利用电磁感应和辐射原理。
当电流通过天线中的导体时，会产生一个电磁场，这个电磁场随着电流的变化而变化。
当无线电波经过天线时，这个变化的电场和磁场会相互结合并沿着空间传播。
天线的设计和结构会影响其工作频率和辐射特性。
传统的天线通常由一个或多个导体构成，其中最常见的是直线型、对数螺旋型和偶极子型。
这些导体的长度通常是针对所需的工作频率进行优化的。
对于接收天线而言，当无线电波通过天线时，导体中的电流会产生辐射磁场，这个磁场会引起导体中的电荷移动，最终形成接收电流。
接收天线的性能受到很多因素的影响，包括频率、极化、天线的方向性以及环境的影响。
对于发送天线而言，当电流通过天线时，会在周围产生电磁场，并将电能转化为无线电波的形式辐射出去。
发送天线的效率与输入功率、天线损耗以及电磁场的辐射效果有关。
总的来说，天线的基本原理就是利用电磁感应和辐射原理，通过导体中的电流产生电磁场，并将电能转化为无线电波进行传输或接收。
这种原理被广泛应用于通讯、广播、雷达、卫星和无线电技术等领域。
相位中心偏置天线原理
相位中心偏置天线原理
相位中心偏置天线原理是一种用于无线通信系统的天线设计原理。
它是
为了解决天线在发射和接收信号时的相位中心偏移问题而提出的。
在无线通信系统中，天线是发射和接收信号的重要组成部分。
然而，由
于天线结构的物理限制和制造工艺上的差异，天线的相位中心常常会出现偏离。
也就是说，天线的实际辐射中心与理想辐射中心之间存在一定的偏差。
这种相位中心偏移会导致信号的传输失真和损耗。
为了减少相位中心偏
移对信号传输的影响，相位中心偏置天线原理被提出。
相位中心偏置天线原理的基本思想是通过对天线结构进行调整，使得实
际辐射中心与理想辐射中心之间的偏移尽可能小。
具体做法包括对天线的尺寸、形状、材料等进行优化设计，以及通过特殊的调节机构来实现相位中心
的偏置调整。
在实际应用中，相位中心偏置天线原理可以提高无线通信系统的传输效
率和可靠性。
它可以减少信号的传输失真和衰减，提高通信质量和覆盖范围。
相位中心偏置天线原理是一种用于解决天线相位中心偏移问题的设计原理。
它通过优化天线结构和调整机构来实现相位中心的偏置调整，以提高无
线通信系统的传输效率和可靠性。
天线的原理与设计
天线的原理与设计天线是将电能（或者电磁波）转换为电磁场（或者电磁波）的装置，它在通信、雷达、无线电电视广播和无线电导航等领域起着重要作用。
天线设计的目的是通过合适的几何形状和材料选择，使其尽可能高效地辐射和接收电磁波。
天线的原理可以归纳为以下几个主要方面：1. 反射和辐射原理：天线将电能转换为电磁波的关键在于其几何形状。
几何形状不同，天线对电磁波的反射和辐射效果也不同。
一般来说，天线的形状需要与待处理信号的波长相匹配，以确保最佳的能量传输和辐射。
2. 功率匹配原理：设计天线需要考虑到待处理信号的功率，以及天线的能量传输效率。
天线设计需要合理选择天线尺寸、形状和材料，以确保尽可能高的信号接收和发射效率。
3. 波束方向性原理：天线的方向性是指其辐射或接收信号的方向性。
波束方向性天线的设计考虑到天线的几何形状、电流分布、波束宽度等因素，以使其增加信号的强度以及抑制不希望的信号干扰。
4. 阻抗匹配原理：阻抗匹配是天线设计中的关键要素之一。
天线的阻抗与发射或接收设备之间的阻抗必须匹配，以确保最大能量传输和最小信号损失。
通过使用匹配网络或其他技术，可以实现天线和设备之间的阻抗匹配。
天线的设计过程可以基于理论分析、模拟和实验来完成。
具体的设计步骤包括：1. 确定设计需求和参数：根据特定应用的需求，确定所需天线的频率范围、增益、方向性、极化方式等参数。
2. 选择适当的天线类型：根据设计需求，选择适合的天线类型，如喇叭天线、螺旋天线、微带天线等。
3. 进行理论分析和模拟：利用电磁场理论和仿真软件，对天线进行理论分析和模拟，确定天线的几何结构和材料。
4. 进行实验验证：通过制作样品天线并进行实验验证，评估天线的性能和参数是否符合设计要求。
如果需要，进行调整和优化。
5. 优化和改进：根据理论分析、模拟和实验结果，对天线进行优化和改进，以提高天线的性能和效果。
天线设计中需要考虑的其他因素还包括天线的制造成本、安装要求、环境适应性等。
吸盘天线设计原理
吸盘天线的设计原理主要是基于电磁感应现象。
它利用汽车车顶的金属面作为天线的地面，通过吸盘吸附在车顶上，以此实现对空间的有效覆盖，从而接收和发射信号。
具体来说，吸盘天线由磁极、线圈和外壳组成。
磁极通常采用条形磁铁，也有用圆形或椭圆形的磁性材料制成的环形磁铁；电流线圈一般是由铜丝绕成的螺旋状线圈，有的也用铝箔卷成圆筒形；外壳一般为塑料制成，也有用金属或其他材料的。
当信号通过时，由于电磁感应作用，线圈产生交变电流，从而实现信号的接收和发射。
同时，吸盘天线的设计也考虑了空气动力学和机械稳定性等因素。
其吸盘设计使得天线能够牢固地吸附在车顶上，即使在高速行驶时也能保持稳定。
此外，天线的安装角度和位置也经过精心设计，以最大化接收信号的效果。
总的来说，吸盘天线的设计原理是基于电磁感应现象和空气动力学等原理，通过优化天线结构、材料和安装方式等因素，实现对信号的高效接收和发射。
需要注意的是，吸盘天线通常是垂直安装在车顶的，这样可以最大化地接收信号。
如果倒装，接收面会朝下，接收效果将大大降低。
同时，吸盘天线内部的电路设计也是基于垂直安装的前提下进行的，倒装后电路的工作状态也会发生变化，从而影响天线接收效果。
因此，在实际使用中应避免将吸盘天线倒装。
天线的工作原理
天线的工作原理天线是用来接收或发送无线电波的设备，它的工作原理是基于电磁感应和辐射的原理。
在无线电通信中，天线起着重要的作用，它负责将传输的信号进行辐射和接收，从而实现无线通信。
首先，天线的工作原理涉及到电磁感应。
当一根导体处于变化的磁场中时，会在导体两端产生电势差，这个现象就是电磁感应。
天线中的导体就是这个感应的对象，当无线电波穿过天线时，天线内的导体会受到无线电波的作用而产生电势差。
其次，天线的工作原理还涉及到电磁辐射。
当电流通过导线时，会形成一个辐射场，这个辐射场就是由电磁波组成的。
天线的导体通过电磁感应产生的电势差会导致电流在导线上流动，从而形成电磁波的辐射场。
天线的工作原理可以通过以下几个方面进行详细分析：1. 天线的接收原理当无线电波通过空间传播到达天线时，它会产生感应电流。
感应电流在导体中形成一个电势差，这个电势差就是电磁信号的模拟。
当天线的长度、形状和导体材料等因素与无线电波的频率匹配时，天线可以提取出无线电波中所携带的信息。
这个感应电流通过调谐器等电路进行放大和解调，最终将信息传递给接收设备。
2. 天线的发射原理当通过调谐器等电路将信息发送到天线时，电流会在导体中形成一个变化的电场。
这个电场经过放大和调制后，会产生电磁波的辐射。
天线的形状和长度等参数会决定辐射的方向性和辐射场的形状。
这样，电磁波就会以无线电波的形式传输到周围空间，并可以被接收设备接收。
3. 天线的增益原理天线的增益是指天线相对于理想天线的辐射功率的比值。
理想天线是指能够将所有的电磁波辐射出去的天线，没有损耗和反射。
实际天线由于受到许多因素的限制，辐射功率会有损耗和反射，从而降低了增益。
为了提高天线的增益，我们可以通过选择合适的天线形状、长度和导体材料等参数，以及使用天线阵列和反射器等技术手段来优化天线的性能。
综上所述，天线的工作原理是基于电磁感应和辐射的原理。
天线通过电磁感应产生的电势差来接收无线电波，并通过电磁辐射将信息传输出去。
荣耀腔体天线原理
荣耀腔体天线原理
荣耀腔体天线是一种用于无线通信设备（如智能手机）中的天线设计技术。
腔体天线通常利用金属腔体结构来谐振并放大特定频段的无线电波，从而提高天线的辐射效率和方向性。
在手机等小型设备中，腔体天线因其占用空间相对较小且易于集成到产品内部而受到青睐。
荣耀腔体天线原理概括如下：
1. 谐振腔设计：腔体天线内部设计有特定形状和尺寸的空腔，当电磁波进入腔体后，会在腔体内来回反射形成驻波，达到共振状态，从而增强在所需频段的信号发射和接收能力。
2. 匹配网络：为了保证天线与手机射频前端的阻抗匹配，通常会在天线设计中加入匹配网络，以便最大限度地将射频能量从发射源传输到天线，并从天线传输回接收器，减少能量损失，提高通信效率。
3. 多频段支持：通过调整腔体的几何形状、尺寸和材料，可以设计出支持多个频段的腔体天线，满足手机在不同通信网络（如2G、3G、4G、5G）下工作的需求。
4. 小型化与集成化：荣耀等品牌手机的腔体天线设计还注重小型化和集成化，通过精细的结构设计和新材料的使用，实现在有限的空间内整合多个天线单元，以适应越来越紧凑的手机内部结构。
请注意，实际的荣耀手机腔体天线设计会根据具体机型和市场需求
有所不同，以上内容为一般性的腔体天线原理概述。
3db天线原理
3db天线原理天线是无线通信系统中不可或缺的重要组成部分，它负责将电磁波转换为电信号或将电信号转换为电磁波。
在无线通信领域中，3db天线原理是一种常用的天线设计原理。
3db天线原理是指当天线的辐射功率达到最大值的一半时，天线的增益为3db。
在无线通信系统中，天线的增益是指天线辐射功率与理想点源天线辐射功率之比。
通过增加天线的增益，可以提高无线通信系统的传输距离和信号质量。
3db天线原理的实现主要依靠天线的方向性和辐射效率。
方向性是指天线在特定方向上的辐射功率相对于其他方向的辐射功率的比值。
辐射效率是指天线将输入的电能转换为辐射功率的能力。
通过优化天线的方向性和辐射效率，可以实现3db天线原理。
在天线设计中，常用的实现3db天线原理的方法有两种：定向天线和增益天线。
定向天线是指通过改变天线的辐射方向，使得天线在特定方向上的辐射功率增加，从而实现3db天线原理。
增益天线是指通过改变天线的结构和材料，提高天线的辐射效率，从而实现3db天线原理。
定向天线的设计原理是通过改变天线的辐射方向，使得天线在特定方向上的辐射功率增加。
常见的定向天线包括定向天线阵列和定向天线反射器。
定向天线阵列是由多个天线组成的天线系统，通过控制每个天线的相位和幅度，可以实现在特定方向上的辐射功率增加。
定向天线反射器是通过改变天线的反射面形状和大小，使得天线在特定方向上的辐射功率增加。
增益天线的设计原理是通过改变天线的结构和材料，提高天线的辐射效率。
常见的增益天线包括偶极子天线和微带天线。
偶极子天线是一种常见的天线结构，通过改变偶极子的长度和宽度，可以实现天线的增益增加。
微带天线是一种基于微带线技术的天线，通过改变微带线的长度和宽度，可以实现天线的增益增加。
总之，3db天线原理是一种常用的天线设计原理，通过优化天线的方向性和辐射效率，可以实现天线的增益为3db。
定向天线和增益天线是实现3db天线原理的常见方法。
在无线通信系统中，合理选择和设计天线，可以提高无线通信系统的传输距离和信号质量。
漏波天线原理
漏波天线原理
漏波天线是一种特殊的天线，利用了电磁波在导体中传播的特性。
其原理是通过在导体表面制作周期性的缺口或开口，使电磁波在导体表面形成波导效应，从而实现辐射和接收电磁波的功能。
漏波天线的设计原理来源于波导理论。
波导是一种传输电磁波的结构，通常由金属壁构成。
在波导中，电磁波受到壁面的反射和衍射，形成稳定的传输模式。
而漏波天线则是将波导的这种传输模式应用到天线设计中。
漏波天线的关键在于设计合适的缺口或开口结构。
这些缺口或开口的尺寸和分布是根据波长和频率来确定的，以实现最佳的辐射效果。
通过调整这些参数，可以实现对不同频段的电磁波进行辐射或接收。
漏波天线具有辐射效率高、方向性好、频率选择性强等优点。
由于其特殊的结构设计，漏波天线在一定频段内具有较高的增益和较窄的波束宽度，适用于需要精确定向传输或接收信号的应用场景。
除了传统的天线应用外，漏波天线还广泛应用于无线通信系统、雷达系统、卫星通信系统等领域。
在这些领域中，漏波天线能够提供更加稳定和高效的信号传输和接收能力，满足复杂环境下的通信需求。
总的来说，漏波天线是一种基于波导理论的特殊天线结构，利用了
波导的传输特性来实现对电磁波的辐射和接收。
其设计原理简单而有效，适用于多种应用场景，是无线通信领域中的重要技术之一。
希望通过本文的介绍，读者对漏波天线的原理和应用有了更深入的了解。
天线工作原理
天线工作原理天线是无线通信系统中的重要组成部分，其工作原理对于无线信号的接收和发送起着至关重要的作用。
本文将介绍天线的工作原理，包括天线的基本结构、工作原理和常见类型。
天线的基本结构通常由导体和绝缘材料组成。
导体通常是金属材料，如铜、铝等，用于接收和发送无线信号。
而绝缘材料则用于支撑和固定导体，同时防止导体之间发生短路。
天线的结构形式多种多样，常见的有偶极天线、单极天线、方向天线等。
天线的工作原理主要依靠电磁波的辐射和接收。
当天线接收无线信号时，电磁波会激发天线内的电荷，使其产生电流。
这个电流会在天线的导体中流动，并最终转化为电信号输出到接收设备中。
而当天线发送无线信号时，电信号会被输入到天线中，激发导体内的电荷，产生电磁波辐射出去。
天线的工作原理可以用天线增益来描述。
天线增益是指天线在特定方向上相对于理想点源天线的辐射功率增益。
它是指天线在特定方向上的辐射能力相对于理想点源天线的辐射能力的增益。
天线增益越大，天线在特定方向上的辐射能力就越强。
天线的工作原理还与天线的长度有关。
天线的长度通常与接收或发送的无线信号的波长相对应。
当天线的长度与波长匹配时，天线能够更好地接收或发送无线信号。
因此，在设计天线时，需要根据无线信号的频率来选择合适长度的天线。
常见的天线类型有很多种，每种天线都有其特定的应用场景。
例如，偶极天线适用于宽频段的通信系统；单极天线适用于低频段的通信系统；方向天线适用于需要特定辐射方向的通信系统。
不同类型的天线在工作原理上可能有所不同，但都遵循着电磁波的辐射和接收原理。
总之，天线作为无线通信系统中的重要组成部分，其工作原理对于无线信号的接收和发送起着至关重要的作用。
天线的工作原理主要依靠电磁波的辐射和接收，通过天线增益和长度的匹配来实现对无线信号的有效接收和发送。
不同类型的天线在工作原理上可能有所不同，但都遵循着相似的基本原理。
希望本文能够帮助读者更好地理解天线的工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射电磁波的电场平行于圆柱振子长度方向，则其 E 面为 yz 平面，H 面为 xy 平面。
表 0-1 给出了这两个天线的 E 面和 H 面及其方向图函数表示。
表 0-1 图 0-3 所示的八木天线和角锥喇叭天线的 E 面和 H 面及其方向图函数表示
5
《天线原理与设计》讲稿
王建
(a) 极坐标幅度方向图
(a) 直角坐标幅度方向图
(c) 极坐标分贝方向图
(d) 直角坐标分贝方向图
图 0-2 七元八木天线xy平面(H面,θ=90o)内的二维场强幅度和分贝表示的归一化方向图
天线方向图一般呈花瓣状，称之为波瓣或波束。其中包含最大辐射方向的波
瓣称之为主瓣，其它的称为副瓣或旁瓣，并分为第一副瓣、第二副瓣等，与主瓣
■三维方向图
以图 0-1(a)所示的典型七元八木天线为例，其辐射电场幅度的球坐标三维方 向图和直角坐标三维方向图如图 0-1(b)(c)所示。它们是以天线上某点为中心，远 区某一距离为半径作球面，按球面上各点的电场强度模值与该点所在的方向角 (θ ,ϕ )而绘出的。三维场强方向图直观、形象地描述了天线辐射场在空间各个方 向上的幅度分布及波瓣情况。但是在描述方向图的某些重要特性细节如主瓣宽 度、副瓣电平等方面则显得不方便。因此，工程上大多采用二维方向图来描述天 线的辐射特性。
图数据并绘出方向图。大多线极化天线的远区辐射电磁场一般可表示为如下形式
Eθ
=
E0
e− jβr r
f (θ ,ϕ )
(0.1)
Hϕ
=
Eθ η0
(0.2)
4
《天线原理与设计》讲稿
王建
式中， Eθ 为电场强度的θ 分量，单位为 V/m； Hϕ 为磁场强度的ϕ 分量，单位为
A/m； E0 为与激励有关但与坐标无关的系数；r 为以天线上某参考点为原点到远
标三维方向图和直角坐标三维方向图，这两种三维方向图又可采用场强的幅度和
分贝表示；二维方向图又分为极坐标方向图和直角坐标方向图，这两种二维方向
图也可采用场强的幅度和分贝表示。
天线方向图的绘制可通过两个途径：一是由理论分析得到天线远区辐射场，
从而得到方向图函数，由此计算并绘制出方向图；一是通过实验测得天线的方向
所以又叫做远场方向图。而辐射特性包括辐射场强、辐射功率、相位和极化。因
此，天线方向图又分为场强方向图、功率方向图、相位方向图和极化方向图。这
里主要涉及场强和功率方向图，相位和极化方向图在特殊应用中采用。例如，在
天线近场测量中，既要测量场强方向图，也要测量其相位方向图。
天线的辐射特性可采用二维和三维方向图来描述。三维方向图又可分为球坐
(a) 七元八木天线 (b) 三维球坐标场强方向图 (c) 三维直角坐标场强方向图 图 0-1 典型七元八木天线及其三维场强方向图
■二维方向图
天线的二维方向图是由其三维方向图取某个剖面而得到的。同样以图 0-1(a) 所示的七元八木天线为例，其 xy 平面(H 面，θ = 90o )内的辐射电场幅度表示的 极坐标和直角坐标二维方向图如图 0-2(a)(b)所示，其辐射电场分贝表示的极坐标 和直角坐标二维方向图如图 0-2(c)(d)所示。
从便于分析和研究天线的性能出发，可以将大部分天线按其结构形式分为两 大类：一类是由金属导线构成的线天线，一类是由尺寸远大于波长的金属面或口 径面构成的面状天线，简称口面天线。此外还有介质天线。书中前七章主要介绍 线天线；第八章到十三章将介绍口面天线；最后一章介绍微带天线。
0.3 天线的发展概况
见书上 P3。天线发展虽然已有一百多年时间，但有关天线的各个方面还在 不断发展。例如： (1) 在天线理论方面
区某点的距离；
f
(θ
,ϕ
)
为天线的方向图函数；η 0
=
μ 0
/ε0
= 120π
为自由空间波阻
抗； β = 2π / λ 为相位常数。
在天线分析中常采用如下归一化方向图函数表示
F(θ ,ϕ ) = f (θ ,ϕ ) f (θm ,ϕm )
(0.3)
式中，(θm ,ϕm )为天线最大辐射方向， f (θm ,ϕm ) 为方向图函数的最大值。由归一化 方向图函数绘制出的方向图称为归一化方向图。由式(0.1)和(0.2)可以看出，天线 远区辐射电场和磁场的方向图函数是相同的，因此，由方向图函数 f (θ ,ϕ ) 和归一 化方向图函数 F(θ ,ϕ ) 表示的方向图统称为天线的辐射场方向图。
如果我们要接收卫星电视等信号，由于距离远，则必须采用定向性好，增益 很高的一类天线，如旋转抛物面天线、卡塞格仑天线、阵列天线等。
一副天线的收和发是互易的。根据电磁学中的互易原理可以证明，只要天线和
2
《天线原理与设计》讲稿
王建
馈电网络中不含非线性器件(如铁氧体器件)，则同一副天线用作发射和接收时， 其基本特性保持不变。因此，在分析接收天线的特性时，可以采用分析发射天线 的方法。
实际上，一切无线电设备(包括无线电通讯、广播、电视、雷达、导航等系 统)都是利用无线电波来进行工作的，而从几 MHz 的超长波到四十多 GHz 的毫 米波段电磁波的发射和接收都要通过天线来实现。天线是这样一个部件，作发射 时，它将电路中的高频电流或馈电传输线上的导行波有效地转换成某种极化的空 间电磁波，向规定的方向发射出去；作接收时，则将来自空间特定方向的某种极 化的电磁波有效地转换为电路中的高频电流或传输线上的导行波。
0.4 天线的基本参数
要了解天线或从事天线理论研究或工程设计方面的工作，就应当了解天线的 基本参数。天线基本参数的术语和含义，是我们在天线方面互相交流的基础。另 一方面，天线的性能需要一套电气指标来衡量，这些电气指标由天线的特性参数 来描述。例如，要设计一副雷达天线，往往需要给出这样一些电气指标：方向图 形状、主瓣宽度、副瓣电平、增益、极化、输入阻抗、工作频率和频带宽度等。 由这些指标指导设计者进行天线的设计。
3
《天线原理与设计》讲稿
王建
(2) 在天线应用方面 从航空、航天、航海、火箭发射的跟踪控制、导弹制导、电子对抗、卫星通
信、遥感遥测等到与个人密切相关的无线电广播、电视和移动通信，山区电话的 无线接入，计算机无线接入互联网等，都离不开天线。根据特殊的应用不断地提 出和发展一些新型的天线，如一直在发展和研究的单脉冲阵列天线、相控阵天线、 微带天线及微带阵列天线、自适应天线、智能天线、有源天线，超宽带天线、天 线小型化等。
功率方向图表示天线的辐射功率在空间的分布情况，往往采用分贝刻度表 示。如果采用分贝刻度表示，则功率方向图与场强方向图是一样的。
■E 面和 H 面方向图
天线方向图一般是一个三维空间的曲面图形，但工程上为了方便，常采用通 过最大辐射方向的两个正交平面上的剖面图来描述天线的方向图。这两个相互正 交的平面称之为主面，对于线极化天线来说通常取为 E 面和 H 面。
除书上 P4 倒 6 行介绍的分析天线的矩量法、几何绕射法、平面波谱展开法 之外，以后又相继出现了有限元法、时域有限差分法等用于天线分析。有名的天 线分析与设计软件有如下几种
(1) Ansoft 公司的 HFSS 软件。是基于有限元法为核心编写的。 (2) Zland 公司的 IE3D 软件。是基于矩量法的。 (3) Zland 公司的 FIDELITY 软件。是基于 FDTD 法的。 (4) 另外还有 CST 软件，microwave office 等
1
《天线原理与设计》讲稿
王建
天线原理与设计
绪论
0.1 天线在无线电工程中的作用
天线已随处可见，它已与我们的日常生活密切相关。例如，收听无线电广播 的收音机需要天线，电视机需要天线，手机也需要天线。在一些建筑物、汽车、 轮船、飞机上等都可以看见各种形式的天线。
收音机、电视机使用的天线一般是接收天线，广播电视台的天线则为发射天 线。而手机天线则收发共用，但须经过移动通信基站天线转收和转发。
有长波、超长波天线、中波天线、短波天线、超短波天线和微波天线。 6. 按载体分 有车载天线、机载天线、星载天线，弹载天线等。 7. 按天线外形分类
有鞭状天线、T 形天线、Γ形天线、V 形天线、菱形天线、环天线、螺旋天 线、波导口天线、波导缝隙天线、喇叭天线、反射面天线等。
另外，还有八木天线，对数周期天线、阵列天线。阵列天线又有直线阵天线、 平面阵天线、附在某些载体表面的共形阵列天线等。
综上所述，天线的作用主要有两点：
(1) 能量转换 对于发射天线，天线应将电路中的高频电流能量或传输线上的导行波能量尽
可能多地转换为空间的电磁波能量辐射出去。对于接收天线，天线应将接收的电 磁波能量最大限度地转换为电路中的高频电流能量输送到接收机。这就要求天线 与发射机源或与接收机负载尽可能好的匹配。一副好的天线，就是一个好的能量 转换器。
方向相反的波束称为后瓣或尾瓣，见图 0-2(c)。
图中是以天线的 H 面归一化方向图函数 FH (ϕ ) = F (θ ,ϕ ) |θ =90o 计算并绘制的，
因此，图 0-2 所示的二维方向图为归一化方向图。 极坐标图直观，多用于绘制中低增益即波瓣较胖一类天线的方向图；直角坐
标方向图易于表示窄波瓣和低副瓣性能，多用于绘制高增益和低副瓣天线的方向 图。直角坐标分贝表示的方向图放大了副瓣，更易于分析天线的辐射特性，所以 工程上多采用这种形式的方向图。
总之，要说明天线的性能，必须定义天线的各个特性参数。除上面提到的工 程上常用参数外，还将介绍天线理论分析中常用的参数，如天线有效长度、有效 面积等。
0.4.1 天线的方向图
0.4.1.1 方向图函数及方向图
天线方向图是指天线辐射特性与空间坐标之间的函数图形，因此，分析天线
的方向图就可分析天线的辐射特性。大多情况下，天线方向图是在远场区确定的，
