差分信号详解
差分信号处理
差分信号处理：信号界的“双胞胎”秘密嘿，朋友们，今天咱们来聊聊一个听起来挺高大上，但实际上跟咱们生活息息相关的话题——差分信号处理。
别担心，虽然我用了“差分”和“信号”这两个听起来有点复杂的词，但我保证，咱们聊完之后，你会觉得这事儿其实很简单，就像是生活中的“双胞胎”现象一样有趣。
一、差分信号是个啥？咱们先说说啥是差分信号。
想象一下，你有两个一模一样的气球，一个红的一个蓝的，你一手拿一个。
现在，你开始给这两个气球打气，但是速度不一样，红气球打得快一些，蓝气球打得慢一些。
这样，红气球和蓝气球之间的气压差就形成了，这个气压差，咱们就可以看作是差分信号。
在电子世界里，差分信号也是类似的。
它是指两个信号之间的差值，这两个信号通常是幅度相等、相位相反的。
就像是那两个气球，一个信号是正的（红气球），一个是负的（蓝气球），它们之间的差值就是咱们要研究的差分信号。
二、差分信号的好处差分信号这东西，可不是白来的，它有不少好处呢。
抗干扰能力强：就像你在嘈杂的市场里跟朋友打电话，如果你们的通话是差分信号（比如用耳机，一个耳朵听一个耳朵说），那么即使周围很吵，你们也能听清楚对方的声音。
因为差分信号能够很好地抵抗外部的干扰，就像是给信号穿上了一层“防弹衣”。
传输距离远：差分信号就像是一对“长跑健将”，能够跑得更远而不累。
在信号传输的过程中，差分信号能够保持较好的完整性，不像单端信号那样容易衰减。
精度高：差分信号就像是精密的测量工具，能够更准确地反映信号的变化。
在数据传输中，差分信号能够提供更高的精度，减少误差。
三、差分信号的应用差分信号这么好用，那它都在哪些地方发挥作用呢？通信领域：在高速通信中，差分信号被广泛使用。
比如USB 接口、HDMI接口等，它们都采用了差分信号传输技术，保证了数据的快速、准确传输。
音频/视频处理：在音频和视频处理中，差分信号也扮演着重要角色。
它能够保证音频和视频的清晰度和保真度，让我们在看电影、听音乐时能够享受到更好的体验。
差分信号详解
差分信号详解一个差分信号是用一个数值来表示两个物理量之间的差异。
从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。
在某些系统里，系统'地'被用作电压基准点。
当'地'当作电压测量基准时，这种信号规划被称之为单端的。
我们使用该术语是因为信号是用单个导体上的电压来表示的。
另一方面，一个差分信号作用在两个导体上。
信号值是两个导体间的电压差。
尽管不是非常必要，这两个电压的平均值还是会经常保持一致。
我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了 - 但是他们的平均位置是不变的。
继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。
0 表示两个人都是同一水平。
应用到电学上，这两个跷跷板用一对标识为V+和V-的导线来表示。
当V+>V-时，信号定义成正极信号，当V+差分对围绕摆动的平均电压设置成2.5V。
当该对的每个信号都限制成 0-5V 振幅时，偏移该差分对会提供一个信号摆动的最大范围。
当用单一 5V 电源操作时，经常就会出现这种情况。
当不采用单端信号而采取差分信号方案时，我们用一对导线来替代单根导线，增加了任何相关接口电路的复杂性。
那么差分信号提供了什么样的有形益处，才能证明复杂性和成本的增加是值得的呢？差分信号的第一个好处是，因为你在控制'基准'电压，所以能够很容易地识别小信号。
在一个地做基准，单端信号方案的系统里，测量信号的精确值依赖系统内'地'的一致性。
信号源和信号接收器距离越远，他们局部地的电压值之间有差异的可能性就越大。
从差分信号恢复的信号值在很大程度上与'地'的精确值无关，而在某一范围内。
差分信号的第二个主要好处是，它对外部电磁干扰（EMI）是高度免疫的。
一个干扰源几乎相同程度地影响差分信号对的每一端。
什么是差分信号它是如何定义的
什么是差分信号它是如何定义的一个差分信号是用一个数值来表示两个物理量之间的差异。
从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。
在某些系统里，系统地被用作电压基准点。
当地当作电压测量基准时，这种信号规划被称之为单端的。
我们使用该术语是因为信号是用单个导体上的电压来表示的。
另一方面，一个差分信号作用在两个导体上。
信号值是两个导体间的电压差。
尽管不是非常必要，这两个电压的平均值还是会经常保持一致。
我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了- 但是他们的平均位置是不变的。
继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。
0 表示两个人都是同一水平。
图1 用跷跷板表示的差分信号应用到电学上，这两个跷跷板用一对标识为V+和V-的导线来表示。
当V+>V-时，信号定义成正极信号图2 差分信号波形和单端等价图2 差分对围绕摆动的平均电压设置成2.5V。
当该对的每个信号都限制成0-5V 振幅时，偏移该差分对会提供一个信号摆动的最大范围。
当用单一5V 电源操作时，经常就会出现这种情况。
当不采用单端信号而采取差分信号方案时，我们用一对导线来替代单根导线，增加了任何相关接口电路的复杂性。
那么差分信号提供了什么样的有形益处，才能证明复杂性和成本的增加是值得的呢？差分信号的第一个好处是，因为你在控制基准电压，所以能够很容易地识别小信号。
在一个地做基准，单端信号方案的系统里，测量信号的精确值依赖系统内地的一致性。
信号源。
vivado 差分信号类型
Vivado 差分信号类型1. 引言差分信号是一种常见的电信号传输方式，可以有效地抗干扰和提高传输速率。
Vivado是赛灵思（Xilinx）公司开发的集成电路设计工具，用于FPGA（Field-Programmable Gate Array）和SoC（System-on-Chip）设计。
在Vivado中，差分信号类型是设计中重要的一部分，本文将详细介绍Vivado中的差分信号类型及其相关知识。
2. 差分信号的定义和特点差分信号是指由两个相互反向的信号组成的信号对。
在差分信号中，一个信号被称为正信号（P），另一个信号被称为负信号（N）。
正负信号之间的差异是由于信号的相位相反而产生的。
差分信号的特点如下：•抗干扰能力强：差分信号可以通过比较正负信号的差异来识别和抵消噪声和干扰，因此具有较强的抗干扰能力。
•传输速率高：由于差分信号可以利用信号的相位差来传输信息，因此可以提高传输速率。
•电压幅度较小：差分信号的电压幅度通常较小，这有助于减少功耗和电磁辐射。
3. Vivado中的差分信号类型在Vivado中，差分信号类型主要有以下几种：3.1 差分输入/输出（Differential I/O）差分输入/输出（Differential I/O）是Vivado中常见的差分信号类型。
差分I/O接口通常用于高速数据传输和抗干扰设计。
在FPGA设计中，常使用差分I/O来连接外部器件，如DDR（Double Data Rate）存储器、高速ADC（Analog-to-Digital Converter）和DAC（Digital-to-Analog Converter）等。
差分I/O接口通常由两个引脚组成，分别为正引脚和负引脚。
在Vivado中，可以使用语法I和N来表示差分I/O引脚，例如<signal_name>_I和<signal_name>_N。
3.2 差分信号约束（Differential Constraint）在Vivado中，差分信号约束用于定义差分信号的时序和电气特性。
差分信号工作原理
差分信号工作原理
话说有一次啊，我去参观一个电子工厂。
那里面各种各样的设备看得我眼花缭乱。
我就好奇地到处瞅，这时候就看到了一些奇怪的线，一问才知道，这就是传说中的差分信号线。
咱先说说啥是差分信号呢。
简单来讲呢，就好比两个人一起抬东西。
如果两个人使的力气一样大，朝着一个方向走，那这个东西就稳稳地被抬着走啦。
这就像差分信号里的两个信号，它们大小差不多，方向也一样的时候，就能稳定地传输信息。
要是有一个人突然偷懒或者使反劲了，那可就麻烦了，东西就不稳了。
差分信号也一样，如果两个信号不一样了，那就出问题了。
在这个电子工厂里啊，我看着那些差分信号线，就想象着它们像两个好朋友，一起努力把信息从一个地方传到另一个地方。
它们得配合得特别好，不能有一个掉链子。
要是其中一个信号受到了干扰，比如说旁边有个大磁场啥的，就像有人在旁边捣乱，想把这两个好朋友分开。
但是呢，因为它们是一起行动的，所以就不那么容易被干扰。
另一个信号会帮着它，一起对抗干扰。
你看啊，这差分信号就像两个小伙伴，互相扶持，共同完成任务。
它们一起努力，把信息准确地传送到目的地，就像我们和好朋友一起做一件事情，互相帮忙，才能做得更好。
所以说啊，这差分信号的工作原理呢，其实就跟我们生活中的很多事情一样。
大家一起合作，互相配合，就能把事情做好。
要是有一个人不认真，那就容易出问题。
咱以后不管做啥事儿，也得像差分信号里的两个信号一样，齐心协力，才能成功哦。
嘿嘿。
光模块差分信号
光模块差分信号介绍光模块差分信号是一种重要的传输信号类型，广泛应用于光通信和光网络领域。
本文将深入探讨光模块差分信号的定义、特点、应用以及相关技术。
差分信号的定义差分信号是指一对相互倒置、幅度相等、相位相差180度的信号。
在光模块中，差分信号常常由光源发出，并通过信号调制和调制信号处理器进行处理，然后输入到光纤中进行传输。
差分信号的特点1.抗干扰能力强：差分信号在传输过程中对于噪声和干扰的抑制能力较强，能够有效减少误码率，提高传输质量。
2.带宽较大：差分信号能够提供较大的带宽，适用于高速数据传输。
3.传输距离较远：差分信号具有较好的传输性能，能够在光纤中实现较远距离的信号传输。
光模块差分信号的应用光模块差分信号在光通信和光网络领域具有广泛的应用。
以下是几个常见的应用场景：1. 光纤通信系统光模块差分信号常常用于光纤通信系统中，实现远距离、高速率的信号传输。
它能够提供较大的带宽和较好的抗干扰能力，满足高速数据传输的需求。
2. 数据中心互连在数据中心互连中，光模块差分信号被广泛应用于光通信模块、高速光纤缆等设备中，实现数据中心之间的高速互联。
它能够提供高带宽、低延迟的传输性能，满足数据中心对于大容量、高速率的通信需求。
3. 光网络传输光模块差分信号也在光网络传输中扮演着重要角色。
光网络采用光纤作为传输介质，利用光模块差分信号实现信号的传输和调度，实现高速、远距离的信号传输。
4. 光模块测试与测量光模块差分信号常常用于光模块的测试与测量。
通过发送特定的差分信号模式，可以对光模块的性能进行评估和测试，包括传输速率、误码率等参数。
差分信号的传输技术为了实现光模块差分信号的高速、稳定传输，相关技术得到了广泛研究和应用。
以下是几种常见的差分信号传输技术：1. 编码技术不同编码技术可以在差分信号的传输中提供更好的误码率性能和抗干扰能力。
常见的编码技术包括曼彻斯特编码、4B5B编码等。
2. 调制技术调制技术可以将差分信号与调制信号进行合理组合，实现光模块的信号调制和解调。
差分信号原理
差分信号原理差分信号原理是指在信号处理中，利用差分信号来进行数据处理和分析的一种原理。
差分信号是指通过对信号进行差分运算得到的新信号，其可以用来观察信号的变化趋势、提取信号中的特征信息等。
在实际应用中，差分信号原理被广泛应用于各种领域，如通信、控制、图像处理等。
本文将介绍差分信号原理的基本概念、应用场景以及相关算法。
差分信号原理的基本概念。
差分信号是指通过对信号进行差分运算得到的新信号。
其数学表达式可以用下式表示：Δx[n] = x[n] x[n-1]其中，Δx[n]表示差分信号，x[n]表示原始信号。
差分信号可以反映信号在相邻采样点之间的变化情况，可以用来观察信号的变化趋势、提取信号中的特征信息等。
差分信号原理的应用场景。
差分信号原理在实际应用中具有广泛的应用场景。
其中，最常见的应用场景之一是在通信系统中。
在数字通信系统中，差分编码调制（Differential Coding）就是一种利用差分信号原理来进行信号调制的技术。
通过对信号进行差分编码，可以有效地抵抗传输过程中的噪声干扰，提高信号的可靠性和抗干扰能力。
此外，差分信号原理还被广泛应用于控制系统中。
在控制系统中，差分信号可以用来观察系统的动态响应，判断系统的稳定性和动态特性，从而实现对系统的有效控制。
在图像处理领域，差分信号原理也被广泛应用。
通过对图像进行差分运算，可以提取图像中的边缘信息，实现图像的边缘检测和特征提取。
差分信号原理的相关算法。
在实际应用中，为了实现对信号的差分处理，通常会采用一些相关的算法。
其中，最常见的算法之一是差分算法。
该算法可以对信号进行离散差分运算，得到差分信号。
此外，还有一些其他的算法，如差分脉冲编码调制（DPCM）、差分脉冲编码调制（DM)等，它们都是基于差分信号原理来进行信号处理和编码的。
总结。
差分信号原理是一种在信号处理中广泛应用的原理，通过对信号进行差分运算，可以得到新的差分信号，用来观察信号的变化趋势、提取信号中的特征信息等。
差分信号详解
差分信号详解Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998差分信号（Differential Signal）（转自EDN，对差分信号理解得比较的文章，供大家参考）差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计，什么另它这么倍受青睐呢在 PCB 设计中又如何能保证其良好的性能呢带着这两个问题，我们进行下一部分的讨论。
何为差分信号通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。
而承载差分信号的那一对走线就称为差分走线。
差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
b.能有效抑制 EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。
目前流行的 LVDS（low voltage differential signaling）就是指这种小振幅差分信号技术。
对于 PCB 工程师来说，最关注的还是如何确保在实际走线中能完全发挥差分走线的这些优势。
也许只要是接触过 Layout 的人都会了解差分走线的一般要求，那就是“等长、等距”。
等长是为了保证两个差分信号时刻保持相反极性，减少共模分量；等距则主要是为了保证两者差分阻抗一致，减少反射。
“尽量靠近原则”有时候也是差分走线的要求之一。
但所有这些规则都不是用来生搬硬套的，不少工程师似乎还不了解高速差分信号传输的本质。
差分信号抗干扰原理
差分信号抗干扰原理差分信号抗干扰（Differential Signal Anti-Interference）技术是一种在高速数据传输中抗干扰的方法。
它通过在传输信号中引入两个相反但具有相同幅度的信号，在接收端通过差分方式处理信号，抑制了通信中的干扰信号，提高了信号的可靠性和稳定性。
1.干扰抵消：差分信号采用了两个相反的信号使得干扰信号的共模部分被抵消。
在传输过程中，由于共模信号的强度相同但方向相反，它们在接收端被相互抵消。
只有差模部分的信号被接收，从而提高了通信的抗干扰能力。
2.抗电磁干扰：差分信号采用了两个相对的信号，即正信号和负信号。
由于电磁干扰普遍存在于传输线路周围，正负信号在传输线路中的电磁干扰上产生的幅度相等但方向相反，因此干扰信号会在接收端彼此抵消，从而提高了抗电磁干扰能力。
3.提高信号的抗噪声能力：在传输信号过程中，噪声信号往往是随机的，因此正负信号在噪声信号上产生的幅度相等但方向相反。
通过差分方式处理信号，噪声信号在接收端也会彼此抵消，从而提高了信号的抗噪声能力。
4.提高信号的传输带宽：由于正负信号在传输过程中具有相同的幅度，而干扰信号通常具有不同的幅度。
通过差分方式处理信号，可以使接收端只接收到差模部分的信号，从而提高了信号的传输带宽。
差分信号抗干扰技术在现代高速数据传输中得到广泛应用。
例如，在差分串行接口中（如USB、HDMI等），差分信号抗干扰技术被用于提高数据传输的可靠性和稳定性。
在医疗设备、工业自动化等领域中，差分信号抗干扰技术也被广泛应用于各种信号传输中。
总体而言，差分信号抗干扰技术通过引入正负信号、差模处理等方式，在高速数据传输中提高了信号的抗干扰能力和可靠性。
它可以有效地抵消共模干扰、电磁干扰和噪声干扰，提高了信号传输的可靠性和稳定性，同时也增加了信号的传输带宽。
在现代通信技术和电子设备中，差分信号抗干扰技术已成为一种常用和重要的技术手段。
vivado 差分信号类型
vivado 差分信号类型
摘要：
1.差分信号的定义
2.差分信号的类型
3.Vivado 中的差分信号应用
4.差分信号的优点
正文：
差分信号是一种电气信号传输方式，其特点是在同一条传输线上，同时传输两个相反的信号。
这种传输方式可以在很大程度上减少外部干扰，提高信号传输的稳定性。
差分信号有两种类型，分别是单端差分信号和双端差分信号。
单端差分信号是指信号线与地线之间的电压差，而双端差分信号则是指两个信号线之间的电压差。
双端差分信号的抗干扰能力更强，因此在实际应用中更为常见。
Vivado 是Xilinx 推出的一款FPGA 设计工具，它支持差分信号的设计和应用。
在Vivado 中，可以通过设置信号的属性来定义差分信号，包括差分信号的类型、电源电压等参数。
此外，Vivado 还提供了丰富的差分信号库，方便用户进行差分信号的设计和验证。
差分信号具有多种优点，首先，它能够有效抵抗共模干扰，提高信号传输的稳定性。
其次，差分信号可以减小信号的波形失真，提高信号的质量。
最后，差分信号可以实现更高的信号传输速率，满足高速信号传输的需求。
综上所述，差分信号是一种高效、稳定的信号传输方式，其类型包括单端
差分信号和双端差分信号。
在Vivado 中，可以通过设置信号的属性和利用差分信号库，实现差分信号的设计和应用。
差分信号 电压
差分信号电压
差分信号是指由两个相对电位不同的信号构成的信号对。
在电路和通信系统中，差分信号常用于减少干扰、提高信号完整性和抗噪性。
以下是有关差分信号电压的详细介绍：
定义：
单端信号：一般的信号都是单端信号，即相对于某个参考电位的电压信号。
差分信号：由两个相对电位不同的信号的差值构成，通常表示为V diff =V1−V2，其中V1V2是两个信号的电压。
优势：
抗干扰性：差分信号在传输中对电磁干扰和噪声的抗性更强，因为干扰往往会影响两个信号的相同方面，而差分信号依赖于差值。
共模抑制：差分信号的差值减小了共模信号（两个信号的相同部分），使得系统更容易抑制这些共模信号。
信号完整性：在长距离传输中，差分信号能够更好地保持信号完整性，减小信号失真。
应用领域：
通信：高速差分信号在数据传输中常用于降低时延、提高数据速率。
模拟电路：在一些放大器和传感器接口中，采用差分信号可以提高信噪比。
数字信号处理：在差分信号的处理中，常用在差分放大器和差分放大输入的ADC（模数转换器）等。
电压表示和分析：
差分电压：
表示差分信号的电压，是两个信号电压之差。
共模电压：
表示共模信号的电压，是两个信号电压之和的一半。
总体而言，差分信号在电子系统中广泛应用，特别是在对抗噪声、提高传输质量和增强信号完整性方面发挥着重要作用。
差分信号原理
差分信号原理
差分信号原理是一种用于降低噪声和提高信号质量的常见方法。
它基于一个简单的原理，即通过比较两个信号的差异来减少共同的噪声分量。
在信号传输或接收过程中，往往会受到各种噪声的干扰，如电磁辐射、串扰、毛刺等。
这些噪声会降低信号的质量，使其变得难以辨识和处理。
差分信号原理的作用就是通过将信号与一个参考信号进行比较，减少噪声的影响，从而使得信号变得更容易解读和分析。
具体而言，差分信号原理通过将两个信号相减来获得差分信号。
这两个信号通常是紧密相关的，其中一个为主要信号，另一个为参考信号。
由于两个信号在传输过程中受到的噪声和干扰是相同的，它们之间的差异可以被认为是主要信号中所包含的有效信息。
通过提取这个差异信号，就可以滤除噪声和干扰，只保留信号的有效部分。
差分信号原理的应用非常广泛。
在通信领域，差分编码技术被广泛用于数字通信中的数据传输，可以提高信号的可靠性和抗干扰性。
在音频处理中，差分信号原理可用于降低音频信号中的噪声和杂音。
在图像处理中，差分图像可以用于边缘检测和图像增强等应用。
总之，差分信号原理是一种简单而有效的信号处理方法，通过比较两个信号的差异来减少共同的噪声分量，提高信号的质量和可靠性。
差分信号原理
差分信号原理
差分信号原理是指在信号处理中，通过对信号进行差分运算，
得到两个相邻采样点之间的差值，从而得到一种新的信号。
差分信
号原理在数字信号处理、通信系统、控制系统等领域有着广泛的应用。
首先，差分信号原理在数字信号处理中起着重要作用。
在数字
信号处理中，常常需要对信号进行差分运算，以便进行滤波、边缘
检测、运动检测等操作。
通过对信号进行差分运算，可以得到信号
的变化率，从而更好地理解信号的特性，并进行相应的处理。
其次，差分信号原理在通信系统中也有着重要的应用。
在通信
系统中，信号的传输往往受到噪声和干扰的影响，为了提高信号的
可靠性和抗干扰能力，常常需要对信号进行差分编码或差分调制。
通过差分编码或差分调制，可以使信号在传输过程中更加稳定和可靠。
此外，差分信号原理还在控制系统中发挥着重要作用。
在控制
系统中，常常需要对传感器采集到的信号进行差分运算，以得到系
统的状态变化率，从而实现对系统的精确控制。
通过差分信号原理，
可以更准确地获取系统的状态变化信息，从而提高系统的控制精度和稳定性。
总之，差分信号原理是一种重要的信号处理方法，它在数字信号处理、通信系统、控制系统等领域有着广泛的应用。
通过对信号进行差分运算，可以得到信号的变化率，从而更好地理解和处理信号。
差分信号原理的应用不仅提高了信号处理的效率和精度，也为各种系统的稳定运行提供了重要的支持。
can的差分信号范围
can的差分信号范围一、差分信号的定义差分信号是指信号在连续时刻之间的变化量。
在离散信号处理中，可以通过将连续信号进行采样和量化，然后计算相邻采样点之间的差值来得到差分信号。
差分信号可以用于表示信号的变化趋势和动态变化信息。
二、差分信号的应用1. 通信系统中的差分编码：差分编码是一种常用的数字通信技术，通过将信号与前一个时刻的信号进行差分来编码，可以有效地降低传输过程中的干扰和噪声对信号的影响。
2. 图像处理中的边缘检测：差分信号可以用于检测图像中的边缘特征。
通过计算图像中相邻像素之间的差值，可以找到图像中灰度变化较大的区域，从而实现边缘检测。
3. 信号处理中的滤波器设计：差分信号可以用于设计数字滤波器。
通过对信号的差分进行加权求和，可以实现对信号频率特性的调节，从而实现滤波器的设计和优化。
三、差分信号的特性1. 动态范围：差分信号的动态范围是指信号变化的幅度范围。
较大的动态范围可以提供更多的信息量，但也会增加信号处理的复杂度和系统的功耗。
2. 噪声和干扰：差分信号在传输过程中容易受到噪声和干扰的影响。
噪声和干扰会使差分信号的质量下降，降低信号的可靠性和准确性。
3. 抗干扰能力：差分信号具有较强的抗干扰能力。
由于差分信号是相对变化的量，对于干扰信号的影响较小，可以提高系统的抗干扰性能。
四、差分信号的处理方法1. 差分放大器：差分放大器是一种常用的差分信号处理电路，可以将差分信号放大并输出。
差分放大器可以用于信号增益调节、滤波和抑制共模干扰等应用。
2. 差分比较器：差分比较器可以比较两个输入信号的差异，并输出相应的逻辑电平。
差分比较器广泛应用于模拟信号的数字化处理和电路的开关控制。
3. 差分方程：差分方程是一种离散时间系统的数学模型，描述了系统输入和输出之间的差分关系。
通过求解差分方程，可以得到系统的稳定性、响应特性和频率响应等重要信息。
五、总结差分信号是信号处理和通信系统中的重要概念，它可以用于表示信号的变化趋势和动态变化信息。
差分信号断一根线波形
差分信号断一根线波形
差分信号是指利用两个输出驱动pin去驱动两根传输线，这两根传输线，一根传输信号，另一根传输它的互补信号，接收端看到的信号是这两条传输线上的信号压差。
当差分信号的一根线断线时，接收端将无法接收到差分信号，导致信号传输失败。
在实际应用中，为了保证差分信号的质量，通常需要遵循以下原则：
- 使用可控差分阻抗。
- 使差分对的突变最小化。
- 在负载端端接差分信号。
如果你还想了解关于差分信号的其他信息，可以继续向我提问。
差分信号及设计规则
差分信号及设计规则差分信号是一种常用的传输信号方式，在电子电路设计中经常会遇到。
差分信号所谓差，是指信号以两个正交的波形同时传输，通过差分方式来传输信息，而不是使用单一的信号线。
差分信号的优势在于其抗干扰能力强、传输距离远、传输速率高等特点，因此在高速数据传输、模拟信号传输以及消除共模干扰等方面都有广泛应用。
设计差分信号电路时，需要遵循一些设计规则，以确保信号的传输质量和可靠性。
首先，差分信号的设计规则包括信号的源和负载的匹配。
在差分信号传输过程中，源端和负载端的阻抗要相等，这样才能实现差分信号的完美传输。
此外，差分信号的信号源和信号负载的共模电容要保持匹配，这样可以减小共模干扰的产生。
其次，差分信号电路的耦合电容要合理选择。
对于差分信号电路中的耦合电容，应根据传输速率和信号的频率范围选择合适的数值。
耦合电容的数值太小会导致信号衰减，而数值太大则会影响信号的传输速率。
此外，差分信号电路的布线也需要注意一些规则。
布线的时候应将差分信号线路尽量排列在一起，保持同样长度，以减小差分信号之间的相位差。
同时，布线过程中需要注意距离差分信号线路的其他信号线的距离，以防止干扰信号对差分信号的影响。
另外一个重要的设计规则是差分信号线路的终端匹配。
差分信号线路上的终端需要匹配差分信号的阻抗，通常我们使用差分线路终端匹配电路或者差分传输线终端电阻来实现阻抗匹配。
阻抗的不匹配会导致信号的反射和衰减，影响差分信号的传输质量。
此外，差分信号电路中还需要注意信号的功率管理。
差分信号的功率要适中，过小会导致信号的衰减和噪声的影响，过大则会增加功耗和系统的热量。
因此，在设计差分信号电路时需要合理选择功率，以满足设计要求。
最后，差分信号电路的地与电源的布局也需要特别关注。
地与电源的布局应尽量分离，避免共模干扰。
尤其是在高速传输系统中，将差分信号电路与模拟电路、数字电路、高频电路等进行分离布局可以最大程度地减小共模噪声。
综上所述，差分信号的设计规则对于差分信号传输质量和可靠性至关重要。
差分信号
（1）差分信号在低电平应用时非常有效。因为如果一个信号的电平非常低，那么这个信号就比较容易受到其他信号的干扰，而差分信号使这个信号的电平加倍。
（2）由于差分信号是电平相同而且反向的两根信号，不要参考平面作为信号回路，这样就不需要地平面或电源平面的连续性和完整性。
（3）如果两根信号都存在噪声干扰，就可以通过相减来抵消噪声，因此差分信号对信号干扰有着天然的免疫力。
差分信号
差分信号差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输在这两根线上都传输信号，这两个信号的振幅相等，相位相差180度，极性相反。
在这两根线上传输的信号就是差分信号。
传输一个信号用两根线，信号接收端比较这两个电压的差值(用差分放大器实现)来判断发送端发送的是逻辑0还是逻辑1。
在电路板上，差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。
差分信号是用一个数值来表示两个物理量之间的差异。
差分信号又称差模信号（两个信号的振幅相等，相位相差180度，极性相反），是相对共模信号（两个信号的振幅相等，相位相同，极性相同）而言的。
为了说明差分放大电路抑制共模信号及放大差模信号的能力，常用共模抑制比作为一项技术指标来衡量，其定义为放大器对差模信号的电压放大倍数Aud与对共模信号的电压放大倍数Auc之比，称为共模抑制比，英文全称是Common Mode Rejection Ratio，因此一般用简写CMRR来表示，符号为Kcmr，单位是分贝db。
差模信号电压放大倍数Aud越大，共模信号电压放大倍数Auc越小，则CMRR越大。
此时差分放大电路抑制共模信号的能力越强，放大器的性能越优良。
当差动放大电路完全对称时，共模信号电压放大倍数Auc=0，则共模抑制比CMRR→∞，这是理想情况，实际上电路完全对称是不存在的，共模抑制比也不可能趋于无穷大。
差分放大器影响共模抑制比的因素◇ 电路对称性——电路的对称性决定了被放大后的信号残存共模干扰的幅度，电路对称性越差，其共模抑制比就越小，抑制共模信号（干扰）的能力也就越差。
◇ 电路本身的线性工作范围——实际的电路其线性范围不是无限大的，当差模信号超出了电路线性范围时，即使正常信号也不能被正常放大，更谈不上共模抑制能力。
实际电路的线性工作范围都小于其工作电压，这也就是为什么对共模抑制要求较高的设备前端电路也采用较高工作电压的原因。
FPGA中差分信号的定义和使用
FPGA中差分信号的定义和使用FPGA（现场可编程逻辑门阵列）是一种可编程逻辑芯片，可以重新配置其电路结构以适应不同的应用需求。
FPGA中差分信号起着至关重要的作用，该信号在高速数据传输、抗干扰能力和功耗方面具有很大的优势。
本文将详细介绍差分信号的定义、优势以及在FPGA中的使用。
差分信号是指由两个相反的电压信号组成的信号对，通常以'p'和'n'表示，分别代表正向和负向的信号。
这两个信号的差值被称为差分信号，而其和值被称为共模信号。
差分信号的使用在高速数据传输中特别重要。
相较于单端信号，差分信号对电磁辐射和互损耗具有更好的抑制作用。
这是因为差分信号保持了一定的电位差，它可以降低环境噪音对信号的干扰和引入的噪音抑制，从而提高信号的抗干扰能力。
而且，差分信号可以支持更高的数据传输速率，这在高速数据传输应用中至关重要。
在FPGA中，差分信号的使用非常普遍。
FPGA通常有专门的差分信号接口，如LVDS（低电压差分信号）和PECL（正晶体管耦合逻辑）等。
这些专门的差分信号接口可以帮助FPGA与其他设备（如ADC、DAC、高速通信接口等）进行高速数据传输。
差分信号的具体使用涉及到FPGA设计和布局中的一些重要概念。
布局技术是一种优化芯片布线的方法，其中差分对的两个信号通过接近的电流路径，以最小化信号在芯片上的传播差异。
这可以降低串扰和延迟，并提高信号的稳定性和抗干扰能力。
FPGA设计中差分信号的使用也需要注意信号完整性和功耗的平衡。
差分对的驱动和接收电路需要相匹配，以保持信号的完整性。
过大的功耗可能会导致温度升高，并可能影响差分信号的性能。
因此，在设计FPGA 时，需要仔细平衡功耗和性能。
此外，在FPGA设计中，差分信号通常与时钟信号一起使用。
时钟信号可以通过差分信号的方式传输，以提高时钟分频率和同步性能。
这对于高速数据处理和时序准确性非常重要。
综上所述，差分信号在FPGA中起着至关重要的作用。
can差分信号电压波形
can差分信号电压波形
摘要：
1.差分信号的定义
2.差分信号的优点
3.差分信号的电压波形
4.差分信号的应用
正文：
1.差分信号的定义
差分信号，是一种电信号的表示方式，它是两个相同频率、相同振幅、相反相位的信号之差。
在电子电路中，差分信号被广泛应用，因为它具有很多优点，例如抗干扰能力强、传输距离远等。
2.差分信号的优点
差分信号的第一个优点是抗干扰能力强。
由于差分信号是两个信号的差值，因此，当外部干扰作用于电路时，干扰信号在差分信号的两个信号中是相同的，这样，差分信号的接收端可以通过相减的方式，消除干扰信号，从而提高信号的抗干扰能力。
差分信号的第二个优点是传输距离远。
由于差分信号是两个信号的差值，因此，其信号幅度是两个信号幅度的一半，这样就可以降低信号的传输功率，从而增加信号的传输距离。
3.差分信号的电压波形
差分信号的电压波形，通常是两个相同频率、相同振幅、相反相位的正弦
波的差值。
在理想情况下，当两个正弦波的相位相反时，它们的差分信号的电压波形就是一条直线。
然而，在实际电路中，由于各种原因，例如信号的非线性、电路的非线性、元器件的参数变化等，差分信号的电压波形可能会有所不同。
4.差分信号的应用
差分信号在电子电路中被广泛应用，例如在模拟信号的处理、数字信号的传输、传感器的信号处理等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差分信号（Differential Signal）
差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计，什么令它这么倍受青睐呢？在 PCB 设计中又如何能保证其良好的性能呢？
带着这两个问题，我们进行下一部分的讨论。
何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。
而承载差分信号的那一对走线就称为差分走线。
差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：
a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
b.能有效抑制 EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。
目前流行的 LVDS（low voltage differential signaling）就是指这种小振幅差分信号技术。
对于 PCB 工程师来说，最关注的还是如何确保在实际走线中能完全发挥差分走线的这些优势。
也许只要是接触过 Layout 的人都会了解差分走线的一般要求，那就是“等长、等距”。
等长是为了保证两个差分信号时刻保持相反极性，减少共模分量；等距则主要是为了保证两者差分阻抗一致，减少反射。
“尽量靠近原则”有时候也是差分走线的要求之一。
但所有这些规则都不是用来生搬硬套的，不少工程师似乎还不了解高速差分信号传输的本质。
下面重点讨论一下 PCB 差分信号设计中几个常见的误区。
误区一：认为差分信号不需要地平面作为回流路径，或者认为差分走线彼此为对方提供回流途径。
造成这种误区的原因是被表面现象迷惑，或者对高速信号传输的机理认识还不够深入。
差分电路对于类似地弹以及其它可能存在于电源和地平面上的噪音信号是不敏感的。
地平面的部分回流抵消并不代表差分电路就不以参考平面作为信号返回路径，其实在信号回流分析上，差分走线和普通的单端走线的机理是一致的，即高频信号总是沿着电感最小的回路进行回流，最大的区别在于差分线除了有对地的耦合之外，还存在相互之间的耦合，哪一种耦合强，那一种就成为主要的回流通路.在 PCB 电路设计中，一般差分走线之间的耦合较小，往往只占 10~20%的耦合度，更多的还是对地的耦合，所以差分走线的主要回流路径还是存在于地平面。
当地平面发生不连续的时候，无参考平面的区域，差分走线之间的耦合才会提供主要的回流通路，尽管参考平面的不连续对差分走线的影响没有对普通的单端走线来的严重，但还是会降低差分信号的质量，增加EMI，要尽量避免。
也有些设计人员认为，可以去掉差分走线下方的参考平面，以抑制差分传输中的部分共模信号，但从理论上看这种做法是不可取的，阻抗如何控制？不给共模信号提供地阻抗回路，势必会造成EMI辐射，这种做法弊大于利。
误区二：认为保持等间距比匹配线长更重要。
在实际的PCB布线中，往往不能同时满足差分设计的要求。
由于管脚分布，过孔，以及走线空间等因素存在，必须通过适当的绕线才能达到线长匹配的目的，但带来的结果必然是差分对的部分区域无法平行。
PCB 差分走线的设计中最重要的规则就是匹配线长，其它的规则都可以根据设计要求和实际应用进行灵活处理。
误区三：认为差分走线一定要靠的很近。
让差分走线靠近无非是为了增强他们的耦合，既可以提高对噪声的免疫力，还能充分利用磁场的相反极性来抵消对外界的电磁干扰。
虽说这种做法在大多数情况下是非常有利的，但不是绝对的，如果能保证让它们得到充分的屏蔽，不受外界干扰，那么我们也就不需要再让通过彼此的强耦合达到抗干扰和抑制 EMI 的目的了。
如何才能保证差分走线具有良好的隔离和屏蔽呢？增大与其它信号走线的间距是最基本的途径之一，电磁场能量是随着距离呈平方关系递减的，一般线间距超过4 倍线宽时，它们之间的干扰就极其微弱了，基本可以忽略。
此外，通过地平面的隔离也可以起到很好的屏蔽作用，这种结构在高频的（10G 以上）IC 封装PCB 设计中经常会采用，被称为 CPW 结构，可以保证严格的差分阻抗控制（2Z0）。
差分走线也可以走在不同的信号层中，但一般不建议这种走法，因为不同的层产生的诸如阻抗、过孔的差别会破坏差模传输的效果，引入共模噪声。
此外，如果相邻两层耦合不够紧密的话，会降低差分走线抵抗噪声的能力，但如果能保持和周围走线适当的间距，串扰就不是个问题。
在一般频率（GHz 以下），EMI 也不会是很严重的问题，实验表明，相距 500Mils 的差分走线，在3 米之外的辐射能量衰减已经达到 60dB，足以满足 FCC 的电磁辐射标准，所以设计者根本不用过分担心差分线耦合不够而造成电磁不兼容问题。

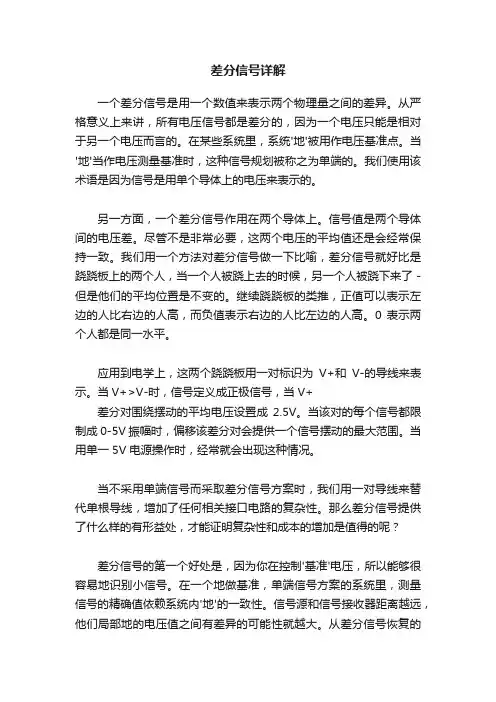

差分信号
一个差分信号是用一个数值来表示两个物理量之间的差异。
从严格意义上来讲,所有电压信号都是差分的,因为一个电压只能是相对于另一个电压而言的。
在某些系统里,系统'地'被用作电压基准点。
当'地'当作电压测量基准时,这种信号规划被称之为单端的。
我们使用该术语是因为信号是用单个导体上的电压来表示的。
另一方面,一个差分信号作用在两个导体上。
信号值是两个导体间的电压差。
尽管不是非常必要,这两个电压的平均值还是会经常保持一致。
我们用一个方法对差分信号做一下比喻,差分信号就好比是跷跷板上的两个人,当一个人被跷上去的时候,另一个人被跷下来了 - 但是他们的平均位置是不变的。
继续跷跷板的类推,正值可以表示左边的人比右边的人高,而负值表示右边的人比左边的人高。
0 表示两个人都是同一水平。
应用到电学上,这两个跷跷板用一对标识为V+和V-的导线来表示。
当V+>V-时,信号定义成正极信号,当V+<V-时,信号定义成负极信号。
图2 差分对围绕摆动的平均电压设置成 2.5V。
当该对的每个信号都限制成 0-5V 振幅时,偏移该差分对会提供一个信号摆动的最大范围。
当用单一 5V 电源操作时,经常就会出现这种情况。
当不采用单端信号而采取差分信号方案时,我们用一对导线来替代单根导线,增加了任何相关接口电路的复杂性。
那么差分信号提供了什么样的有形益处,才能证明复杂性和成本的增加是值得的呢？
差分信号的第一个好处是,因为你在控制'基准'电压,所以能够很容易地识别小信号。
在一个地做基准,单端信号方案的系统里,测量信号的精确值依赖系统内'地'的一致性。
信号源和信号接收器距离越远,他们局部地的电压值之间有差异的可能性就越大。
从差分信号恢复的信号值在很大程度上与'地'的精确值无关,而在某一范围内。
差分信号的第二个主要好处是,它对外部电磁干扰（EMI）是高度免疫的。
一个干扰源几乎相同程度地影响差分信号对的每一端。
既然电压差异决定信号值,这样将忽视在两个导体上出现的任何同样干扰。
除了对干扰不大灵敏外,差分信号比单端信号生成的 EMI 还要少。
差分信号提供的第三个好处是,在一个单电源系统,能够从容精确地处理'双极'信号。
为了处理单端、单电源系统的双极信号,我们必须在地和电源干线之间某任意电压处（通常是中点）建立一个虚地。
用高于虚地的电压来表示正极信号,低于虚地的电压来表示负极信号。
接下来,必须把虚地正确地分布到整个系统里。
而对于差分信号,不需要这样一个虚地,这就使我们处理和传播双极信号有一个高*真度,而无须依赖虚地的稳定性。
