《串行通信接口》
串行通信接口及总线标准
RS-4
定义
RS-485是一种改进的串行 通信接口标准，由EIA制定。
特点
采用差分信号传输方式， 具有多站能力、高抗干扰 能力和长距离传输能力。
应用
广泛应用于工业自动化、 楼宇自动化和智能家居等 领域。
SPI
定义
应用
SPI是一种同步串行通信协议，由摩托 罗拉公司制定。
常用于微控制器和外围设备之间的通 信。
感谢观看
详细描述
在工业自动化控制系统中，各种设备如传感器、执行器、控制器等需要实时地进行数据交换和通信。 串行通信接口能够提供稳定、可靠的连接，使得设备间能够高效地传输数据，实现自动化控制和监测 。这有助于提高生产效率、降低成本、减少故障发生率。
智能家居系统
总结词
串行通信接口在智能家居系统中发挥关键作用，能够实现家庭设备的互联互通，提升家居生活的便利性和舒适度。
VS
详细描述
物联网设备间需要进行大量的数据交换和 通信，以实现设备的远程监控和管理。串 行通信接口能够提供高效、可靠的数据传 输服务，使得设备间能够稳定地进行通信 。这有助于促进物联网的发展和应用，提 高设备的可维护性和可管理性，降低运营 成本。
汽车电子系统
总结词
串行通信接口在汽车电子系统中具有重要价 值，能够实现汽车各系统间的信息共享和协 同工作，提高汽车的安全性和可靠性。
数据传输速率较慢。
03
02
特点
04
数据传输距离较远。
数据传输线少，成本低。
05
06
适用于不同设备之间的通信。
串行通信接口的重要性
01
02
03
04
实现设备之间的数据交换和通 信。
简化电路设计，降低成本。
串行数据通信的接口标准
串行数据通信的接口标准
串行数据通信的接口标准是用于规范串行数据通信的硬件和软件接口。
这些标准使得不同的设备能够以一致的方式进行数据传输和接收。
常见的串行数据通信接口标准包括RS-232、RS-485、RS-422、RS-423等。
RS-232是一种非常常见的串行通信接口标准，被广泛用于连接计算机和其他设备。
它使用9个引脚，其中包括5个用于数据传输，4个用于控制信号。
RS-232接口可以实现点对点的通信，但传输距离较短，通常在15米以内。
RS-485和RS-422接口标准是RS-232的改进版，它们使用差分信号传输方式，因此具有更远的传输距离和更好的抗干扰能力。
RS-485通常用于多点通信，可以实现多个设备之间的连接。
而RS-422则适用于一对一的通信。
RS-423接口标准与RS-422类似，但使用不同的电平标准。
它也适用于一对一的通信，但具有更高的数据传输速率。
这些串行数据通信接口标准都有各自的特点和适用范围，因此在选择使用哪种接口标准时，需要根据实际需求进行考虑。
串行通信的接口与组成
微型计算机接口技术
当然，可编程串行接口通常还应有控制逻辑部件，用来接收控制及地址总 线上的读、写、片选等控制信号，以决定串行接口的相应操作。
下面以异步串行通信为例，说明数据的发送及接收过程。发送数据时， CPU先把数据写入发送数据寄存器
4
§ 串行通信的接口与组成
然后添加上起始位、奇偶校验位（选用）及停止位，送到发送移位寄存器 中，最后在发送时钟的作用下，按选定的波特率进行串行输出。接收数据 时，接收器不断地采样串行输入信号，若采样到起始位，则在接收时钟的 作用下，移位接收数据，并去掉起始位、停止位，检查是否有奇偶错误、 帧错误等，然后将接收移位寄存器中的有效字符并行送给接收数据寄存器， 以便CPU用输入指令读取。
控制寄存器
用于接收来自CPU的各种控制字，以决定串行接口的工作方式。
状态寄存器
用于指示串行通信中的状态信息，以供CPU读取。
2
图8.10 可编程串行接口的典型结构
D7~D0
RD WR CS
控制 寄存器
状态 寄存器
发送时钟
数 据
Байду номын сангаас
发送数据
发送位移
总
寄存器
寄存器
线
缓 冲 器
接收数据 寄存器
接收位移 寄存器
接收时钟
串出 串入
3
§ 串行通信的接口与组成
发送、接收移位寄存器
发送移位寄存器完成数据的并/串转换，输出给外设。接收移位寄存器完成输入 数据的串/并转换。
发送、接收数据寄存器
发送数据寄存器存放CPU写入的数据，并行送给发送移位寄存器。接收数据寄 存器存放经接收移位寄存器移位后的并行数据，以供CPU读取。
微型计算机接口技术

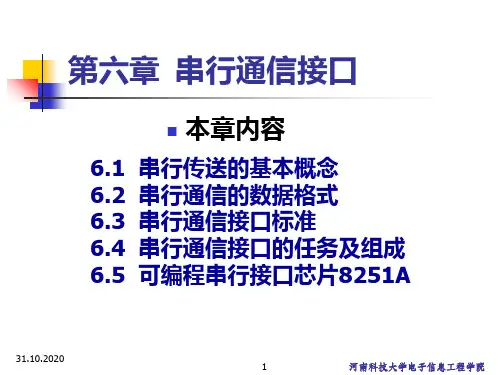

第六章微型计算机接口技术及应用PPT课件
文终/组终，当正文很长，分n帧传送时，前n1帧用ETB，最后1帧用ETX BCC：块校验 （从SOH到ETX/ETB），纵横奇偶校验或 CRC校验
31.10.2020
16
河南科技大学电子信息工程学院
2.面向字符的同步通信数据格式 （续）
③数据透明
➢数据透明
通信协议所具有的区分数据流中出现的特定字符编
制
31.10.2020
2
河南科技大学电子信息工程学院
6.1 串行传送的基本概念
本节内容
1 串行传送的特点 2 串行数据传送方向 3 信号的调制和解调 4 信息的检错与纠错 5 波特率与收/发时钟 6 串行通信的基本方式
31.10.2020
3
河南科技大学电子信息工程学院
1. 串行传送的特点
串行传送: 在1根信号线上分时传送多位信息
调制解调器的种类:
振幅键控(ASK)、频移键控(FSK)、相移键控(PSK)
31.10.2020
FSK: 频率f1
S1
频率f0
数字 信号
1
S0 6
+ 输出
河南科技大学电子信息工程学院
4.信息的检错与纠错
基本通信规程: 奇偶校验、方阵码检错 反馈重发
高级通信规程: 循环冗余码(CRC)检错 自动纠错
的字符；每帧内部的每一位都是同步的； 即：
字符间及字符内各位间都是同步的；对时钟要求
严格，收发双方用同一时钟
31.10.2020
11
河南科技大学电子信息工程学院
6.2串行通信的数据格式
本节内容
1 起止式异步通信数据格式 2 面向字符的同步通信数据格式 3 面向比特的同步通信数据格式
串行接口通信测试方法标准
串行接口通信测试方法标准串行接口通信测试是确保串行通信设备正常运行的重要步骤。
以下是一些常见的串行接口通信测试方法和标准：1. 物理层测试：•连通性测试：确保所有线缆正确连接，包括传输线、连接器等。
•电气参数测试：测试电压、电流和信号波形是否符合规范，如RS-232、RS-485等标准。
2. 数据链路层测试：•帧同步测试：确保接收端能够正确解析发送端发送的帧。
• CRC校验：测试帧中的CRC校验是否能够检测出错误。
3. 网络层测试：•地址分配测试：对于某些协议，确保设备能够正确地分配和识别地址。
•数据包传输测试：测试设备在网络层是否能够正确地传输数据。
4. 传输层测试：•流量控制测试：确保设备在数据传输时能够正确地进行流量控制。
•错误处理测试：模拟错误情况，测试设备在错误发生时的响应和恢复能力。
5. 应用层测试：•协议一致性测试：确保设备遵循所使用的通信协议的规范。
•功能测试：针对具体应用场景，测试设备是否能够正确地完成预期的功能。
6. 性能测试：•数据传输速率测试：测试设备在不同条件下的数据传输速率。
•延迟测试：测试数据从发送端到接收端的传输延迟。
7. 兼容性测试：•多设备测试：测试设备与其他厂商的设备之间是否能够正常通信。
•协议版本测试：确保设备支持的协议版本与其他设备兼容。
8. 安全性测试：•认证测试：确保只有经过授权的设备能够进行通信。
•加密测试：测试设备是否能够安全地传输数据，防止未经授权的访问。
9. 稳定性测试：•长时间运行测试：在一定时间范围内对设备进行测试，以确保其稳定性和可靠性。
10. 自动化测试：•使用自动化测试工具来执行上述测试，提高测试效率和一致性。
在进行串行接口通信测试时，具体的测试方法和标准会依赖于使用的串行通信协议和设备的规格要求。
确保测试计划覆盖所有关键方面，并记录测试结果以便进行问题追踪和改进。

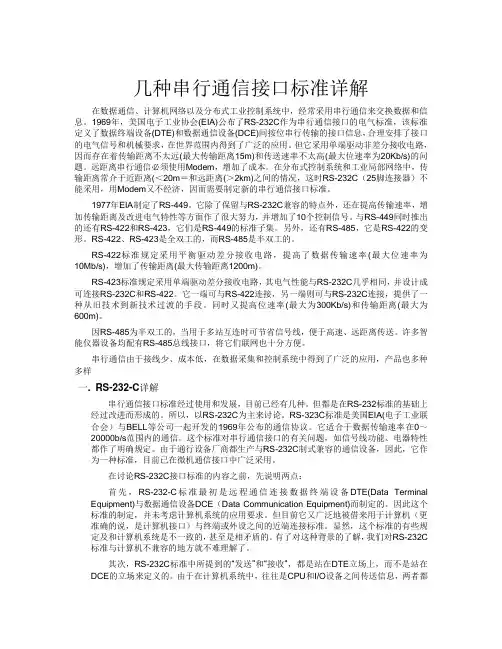

串行通信接口标准详解
几种串行通信接口标准详解在数据通信、计算机网络以及分布式工业控制系统中，经常采用串行通信来交换数据和信息。
1969年，美国电子工业协会(EIA)公布了RS-232C作为串行通信接口的电气标准，该标准定义了数据终端设备(DTE)和数据通信设备(DCE)间按位串行传输的接口信息，合理安排了接口的电气信号和机械要求，在世界范围内得到了广泛的应用。
但它采用单端驱动非差分接收电路，因而存在着传输距离不太远(最大传输距离15m)和传送速率不太高(最大位速率为20Kb/s)的问题。
远距离串行通信必须使用Modem，增加了成本。
在分布式控制系统和工业局部网络中，传输距离常介于近距离(＜20m＝和远距离(＞2km)之间的情况，这时RS-232C（25脚连接器）不能采用，用Modem又不经济，因而需要制定新的串行通信接口标准。
1977年EIA制定了RS-449。
它除了保留与RS-232C兼容的特点外，还在提高传输速率，增加传输距离及改进电气特性等方面作了很大努力，并增加了10个控制信号。
与RS-449同时推出的还有RS-422和RS-423，它们是RS-449的标准子集。
另外，还有RS-485，它是RS-422的变形。
RS-422、RS-423是全双工的，而RS-485是半双工的。
RS-422标准规定采用平衡驱动差分接收电路，提高了数据传输速率(最大位速率为10Mb/s)，增加了传输距离(最大传输距离1200m)。
RS-423标准规定采用单端驱动差分接收电路，其电气性能与RS-232C几乎相同，并设计成可连接RS-232C和RS-422。
它一端可与RS-422连接，另一端则可与RS-232C连接，提供了一种从旧技术到新技术过渡的手段。
同时又提高位速率(最大为300Kb/s)和传输距离(最大为600m)。
因RS-485为半双工的，当用于多站互连时可节省信号线，便于高速、远距离传送。
许多智能仪器设备均配有RS-485总线接口，将它们联网也十分方便。
串行通信接口详细
数据的发送和接收分别由两根可以在两个不同的站点同
时发送和接收的传输线进行传送，通信双方都能在同一时刻
进行发送和接收操作，选择的传送方式称为全双工制。
A站
B站
发送器
接收器
接收器
特点：①每一端都有发送器和接收器 ②有二条传送线
应用：交互式应用，远程监测控制
发送器
（三）信号的调制和解调(远程通讯)
计算机的通信是要求传送数字信号，而在进行远程数据通 信时，线路往往是借用现有的公用电话网，但是，电话网是为 音频模拟信号的设计的。一般为300～3400Hz，不适合于数据 信号。
4 5 6 20
2.远距离连接（>15m）
4 5 6 20
1）需用MODEM和专用电话线
2）需用2～9条信号线（在接口与MODEM之间）
计 算 机
接 口
2
TXD RXD RTS
调
┇ CTS DSR
制 解
SG 调
DCD 器
调
制
专用电话线
解 调
器
TXD
RXD 2
RTS
终
CTS DSR ┇
SG
端
DCD
采用MODEM时RS-232信号线的使用
RS-485标准只对接口的电气特性做出规定(只规 定了平衡驱动器和接收器的电特性)，而不涉及 接插件、电缆或协议，在此基础上用户可以建立 自己的高层通信协议。
RS-485需要2个终接电阻，其阻值要求等于传输 电缆的特性阻抗。终接电阻接在传输总线的两端。 （大多数双绞线特性阻抗大约在100Ω至120Ω之 间）
3.RS-232C接口信号的定义。见书134表5.2 。 25线：数据线4条（2，3，14，16） 控制线11条（4，5，6，8，12，13，19，20，22，23） 定时信号线3条（15，17，24） 地线2条（1，7） 备用5条（9，10，11，18，25） 未定义
第7章 串行通信接口(SCI)
第7章串行通信接口(SCI)目前几乎所有的台式电脑都带有9芯的异步串行通信口，简称串行口或COM口。
有的台式电脑带有两个串行口，分别称为COM1、COM2口。
大部分的笔记本电脑也带有串行口。
随着USB接口的普及，串行口的地位逐渐变低了。
但是，作为设备间的一种简便的通信方式，在相当长的时间内，串行口还不会消失。
因为简单且常用的串行通信只需要三根线(发送线、接收线和地线)，所以，串行通信可以作为MCU与外界通信的简便方式之一。
大部分嵌入式MCU都具有串行通信接口(Serial Communication Interface，SCI) ，掌握SCI的编程是学习MCU的重要内容之一。
本章从掌握规范的SCI基本编程角度讨论串行通信编程，把与芯片型号相关内容和与芯片型号无关内容区别开来，便于读者融会贯通与实际应用。
本章7.1、7.2节是与芯片无关的有关串行通信的通用基础知识，只有理解这些基础知识，才能进行串行通信的应用。
7.3、7.4节阐述GP32芯片的SCI模块的编程方法，在此基础上，重点掌握7.5节给出的编程实例。
注意，在汇编程序中，只有初始化子程序与GP32相关，收发程序在整个08系列中是通用的，在C程序中，只有初始化子程序与GP32相关，收发程序对任何芯片是通用的。
当然，要注意头文件SCI.h相关位的定义。
关于串口程序的测试，最好利用教学资料中提供的PC机方的高级语言源程序进行。
根据自己对高级语言的熟悉程度选用VB、C#、VC或其他高级语言。
实际上，掌握一门PC机方的高级语言编程对嵌入式系统开发是必要的。
7.1 异步串行通信的基础知识本节简要概括了串行通信中的通常使用的相关基本概念，为学习MCU的串行接口编程做准备。
对于已经了解这方面知识的读者，可以略读本节。
7.1.1 基本概念“位”(bit) 是单个二进制数字的简称，是可以拥有两种状态的最小二进制值，分别用“0”和“1”表示。
在计算机中，通常一个信息单位用8位二进制表示，称为一个“字节”(byte) 。
串行通信接口电路设计
▪ 第一台PC机发送数据的程序段为：
MOV DX，1F2H MOV BL，3 MOV AL，00H LL：OUT DX，AL
；控制口地址 ；送3个00H
DEC BL
JNZ LL MOV AL，40H OUT DX，AL
；送复位命令字
5
§ 串行通信接口电路设计
MOV AL，5EH OUT DX，AL
假设有两台以8086为CPU的PC机之间需进行近距离通信，它们用8251A作 为接口芯片，通过RS-232C串行接口实现通信。硬件连接图如图8.17所示， 图中只画了一台PC机的接口电路，另一台PC机的接口电路与之相同，故未 画出。
图中，8251A的D7～D0接8086CPU的低8位数据线，因此，C/与地址总线的 A1相连，以选择8251A的数据口和
微型计算机接口技术
§ 串行通信接口电路设计
在CPU和大多数外设、CPU与CPU之间进行近距离串行通信时，多采用RS232C串行口的三线零调制解调方式，即只使用发送数据线TxD、接收数据 线RxD和地线进行通信，不使用MODEM。下面就以两台PC机之间的通信 为例说明串行接口的电路设计和程序设计。
．．．
8
微型计算机接口技术
MOV DX，1F0H ；发送字符
OUT DX，AL
INC SI
LOOP WAIT ．．．
；未发送完100个字符，则继续
6
§ 串行通信接口电路设计
▪ 第二台PC机接收数据的程序段为：
MOV DX，1F2H
；控制口地址
MOV BL，3
MOV AL，00H
；送3个00H
LL：OUT DX，AL
DEC BL
2
图8.17 两台CPU系统用串行口通信的硬件连接图
串行接口与双机通信
制解调器MODEM）之间串行二进制数据交换接口技术标准”。
它适合于数据传输速率在0～20 000bps范围内的通信。
图5-8 RS-232C串口结构
目前较为常用的RS-232C有9针串口（DB9）和25针串
口（DB25），结构分别如图5-8所示。在保证通信准确性 的前提下，如果通信距离较近 (小于12米)，可以用电缆线 直接连接，图5-9是这种连接方式的示意图；若距离较远， 需附加调制解调器（MODEM），见图5-7。
SMOD＝l时，方式1、2、3的波特率加倍，否则不加倍。
PCON的格式如下：
5.2.3串行口的四种工作方式
80C51单片机串行口有4种工作方式，用特殊功能寄 存器SCON中的SM0、 SM1两位进行设定，见表5-1。
1．方式0
（1）特点
用于串行I/O口扩展，有固定的波特率，为fOSC/12。 同步发送/接收功能，由TXD提供移位脉冲，RXD用作数据输入/
2、与其它标准接口的对照
表5-3 列出了RS-485与其它标准接口的对照表
接口标准 功能 RS-232C 双向，全双工 RS-422A 双向，全双工 RS-485 双向，半双工
工作方式
逻辑“0”电平 逻辑“1”电平 节点数 最大传输距离 最大传输速率 驱动器加载输出电压 接收器输入电阻(Ω) 抗干扰能力
2.逻辑电平
RS-232C是早期为促进公用电话网络进行数据 通信而制定的标准。它采用负逻辑，即 -3V～-15V规定为“1”； +3V～+15V规定为“0”； -3V～+3V为过渡区，不做定义。
3．电平转换芯片与接口电路
RS－232C信号的电平和单片机串口信号的电平不一致，
必须进行二者之间的电平转换。常用芯片有MC1488（TTL
串行通信
串口是串行接口（serial port）的简称，也称为串行通信接口或COM接口。
串口通信是指采用串行通信协议（serial communication）在一条信号线上将数据一个比特一个比特地逐位进行传输的通信模式。
串口按电气标准及协议来划分，包括RS-232-C、RS-422、RS485等。
1.串行通信在串行通信中，数据在1位宽的单条线路上进行传输，一个字节的数据要分为8次，由低位到高位按顺序一位一位的进行传送。
串行通信的数据是逐位传输的，发送方发送的每一位都具有固定的时间间隔，这就要求接收方也要按照发送方同样的时间间隔来接收每一位。
不仅如此，接收方还必须能够确定一个信息组的开始和结束。
常用的两种基本串行通信方式包括同步通信和异步通信。
1.1串行同步通信同步通信（SYNC:synchronous data communication）是指在约定的通信速率下，发送端和接收端的时钟信号频率和相位始终保持一致（同步），这样就保证了通信双方在发送和接收数据时具有完全一致的定时关系。
同步通信把许多字符组成一个信息组（信息帧），每帧的开始用同步字符来指示，一次通信只传送一帧信息。
在传输数据的同时还需要传输时钟信号，以便接收方可以用时针信号来确定每个信息位。
同步通信的优点是传送信息的位数几乎不受限制，一次通信传输的数据有几十到几千个字节，通信效率较高。
同步通信的缺点是要求在通信中始终保持精确的同步时钟，即发送时钟和接收时钟要严格的同步（常用的做法是两个设备使用同一个时钟源）。
在后续的串口通信与编程中将只讨论异步通信方式，所以在这里就不对同步通信做过多的赘述了。
1.2串行异步通信异步通信（ASYNC:asynchronous data communication），又称为起止式异步通信，是以字符为单位进行传输的，字符之间没有固定的时间间隔要求，而每个字符中的各位则以固定的时间传送。
在异步通信中，收发双方取得同步是通过在字符格式中设置起始位和停止位的方法来实现的。
串行通信接口常用的符号
串行通信接口常用的符号
串行通信接口常用的符号包括起始位、数据位、校验位和停止位。
起始位用于指示数据传输的开始，通常为逻辑低电平。
数据位是实际传输的数据位数，通常为8位或者9位。
校验位用于检测数据传输过程中是否出现错误，常见的校验方式包括奇偶校验、校验和校验、CRC校验等。
停止位用于指示数据传输的结束，通常为逻辑高电平。
除了这些基本的符号外，串行通信接口还可能涉及到波特率、数据格式、流控等方面的符号和参数。
在实际应用中，不同的串行通信协议可能会有所不同，因此需要根据具体的通信标准来确定使用的符号和参数。
总的来说，串行通信接口的符号是保证数据能够准确传输的重要组成部分，正确理解和使用这些符号对于实现稳定可靠的串行通信至关重要。
第6章--串行接口及串行通信技术
第 n字 符 帧 8位 数 据
停 奇偶 止 校验 位
D7 0/1 1 0 D0 D1 D2 D3 D4 D5 D6 D7 0/1 1
空闲位 111
第 n＋ 1字 符 帧
起
始 位
8位 数 据
0 D0 D1 …
图6.3 异步通信帧格式
第9章 串行接口及串行通信技术
(1) 起始位：在没有数据传送时，通信线上处于逻 辑“1”状态,当信号变为0时表示起始位。
实际用户并不一定用到RS- 232C标准的全部信号 线，常常使用9针非标准连接器替代25针连接器，称 为DB-9。
第9章 串行接口及串行通信技术
方向 到DCE 到DTE 到DTE 到DTE
到DCE 到DCE 到DTE 到DTE 到DCE 到DCE
名称
第2路发送数据 发送时钟
第2路接收数据 接收时钟 未用
例：当约定为奇校验时，数据中“1”的个数与校验位“1”的个数 之和应为奇数；当约定为偶校验时，数据中“1”的个数与校验位“1” 的个数之和应为偶数。接收方与发送方的校验装置和方式应一致。接 收字符时，对“1”的个数进行校验，若二者不一致，则说明传输数据 过程中出现了差错。
第9章 串行接口及串行通信技术
同时传送的通信方法，如图6.1所示。 特点：传输控制简单、速度快。但距离长时传输线多，成本高。
2）串行通信 串行通信是指构成信息的二进制字符的各位数据一位一位顺序地
传送的通信方式，如图6.2所示。 特点：传输控制复杂、速度慢，但传输线少，成本低。
第9章 串行接口及串行通信技术
P0.7
微型 计算机 (89C51)
把数字信号转换成模拟信号，然后送到通信线路上去。 2）解调器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.功能：
是一次传送若干个字符组成的数据块，并且规定了10个特殊
整理课件
12
字符作为这个数据块的开头与结束标志以及整个传输过程的控 制信息。 2.数据格式（一帧）
SYN SYN SOH 标题 STX 数据块 ETB/ETX 块校验
3.特定字符的定义：
SYN：同步字符（Synchronous），表示一帧的开始；
解调器是一个波形识别器,将模拟信号恢复成原来的数字信 号。
010010 调制器
整理课件
010010 解调器
6
3. 调制方法:
最基本的调制方法有以下几种：
（1）调幅（AM）
0 10011
即载波的振幅随基带数字信号而变化.
“1”对应有载波
“0” 对应无载波
AM
（2）调频（FM）
即载波频率随数字信号而变化
特点：
①一次传送是一个数据块，传输效率提高了；
②采用了一些传输控制字，增加了通信控制能力和校验能力；
③存在问题：由于数据字符与特定字符可能代码相同，发生误
解，因此，在数据字符前插入转义字符DLE，以示区别。这种
方式称为“字符填充”。
三、面向比特的同步通信数据格式
1.最有代表性的是：
①IBM的SDLC（Synchronous Data Link Control），同步 数据链路控制规程。
一个通信系统的重要内容。
检错：如何发现传输中的错误，称为检错。
纠错：如何消除错误，称为纠错
例：奇偶校验检错
方阵码检错
循环冗余码（CRC）检错
方阵码检错技术：
采用奇偶校验与“检验和”的综合。
①7位编码后附加1位奇偶位。
整理课件
8
②若干个字符组成一个数据块列成方阵，列向接位相加产生 一个单字节检验和附加到数据块未尾。
整理课件
10
ISO（Inter national Standard Organization）国际标准化组织。 OSI（Open System Interconnection）开放系统互连参考模型。
面向字符（character Oriented）
同步协议 面向比特（Bit）
分类
面向字节计数
异步协议
数字信号
10 10 10 10
计算机
MODEM
模拟信号 1010
数字信号
MODEM
CRT
图6.3 调制电话线
整理课件
5
1. 什么叫调制?
所调调制就是进行波形变换。或者说进行频谱变换，就是 将基带数字信号的频谱变换成适合于在模拟信道中传输的频 谱。
2. 作用:
调制器(Modulator)是一个波形变换器,它将基带数字 的波形变换成适合于模拟信道传输的波形。
进行发送和接收操作，选择的传送方式称为全双工制。
整理课件
1
A站 发送器 接收器
B站
接收器
发送器
图6.1 全双工方式示意图
特点：①每一端都有发送器和接收器
②有二条传送线
应用：交互式应用，远程监测控制
2.半双工（Half Duplex）
使用同一根传输线，既可发送数据又可接收数据，但不能同时
整理课件
2
收送数据，这样的传送方式就是半双工（Half Duplex）制， 如图6.2所示。
一、起止式异步通信数据格式
1.格式
①每个字符总是以起始位开始（“0”），以停止位（“1”）结束。
整理课件
11
②字符之间没有时间间隔要求 ③字符后一位校验位（可没有）
10100 0101 空
起始位
停 止
闲 位
0
数据位
位
低
高 校验位
应用：早期电传机
10001
2.特点：是一个字符一个字符传输
二、面向字符的同步通信格式
第6章 串行通信接口
6.1 串行传送的基本概念
串行通信是在单根导线上将二进制数一位一位地顺序传送
一、数据传送的方式
串行通信中，数据通常是在二个站（点对点）之间进行
传送，按照数据流的方向可分成三种传送模式:
1.全双工(Full Duplex）
数据的发送和接收分别由两根可以在两个不同的站点同
时发送和接收的传输线进行传送，通信双方都能在同一时刻
FM
“0”对应”f1”
f1
“1”对应“f2”
(3)调相（PM）
PM
即载波初始相位随基带数字信号而
变化.
“ 0”对应相位0度
“1”对应相位180度 整理课件
f2 0度
180度
7
三、信息的检错与纠错
串行数据在传输过程中，由于干扰而引起误 码是难免的，
这直接影响通信系统的可靠性，对通信中的检/纠错能力是衡是
是指每秒所传输的字符数，这个概念使用少。 字符速率与波特率的关系： 1个字符：1个起始位+8个数据位+1个偶数位+2个终止位=12 位 如果波特率：12000 则字符速率：12000/12=1000字符/s
6.2 串行通信的数据格式
通信协议：
是指通信双方的一种约定，包括对数据格式、同步方式，传
送速度、传送步骤、检纠错方式等问题作出统一规定。
SOH：序始字符（Start of Header），表示标题的开始；
标题：包括原地址，目的地址，路由指示等信息；
STX：文始字符（Start of Text），表示正文开始。
FTB/ETX：组终/文终字符（End of Text）
ETB（End of Transmi整s理si课o件n Block）
13
A站
B站
发送器
接收器
图6.3 单工方式示意图
整理课件
4
二、信号的调制和解调
计算机的通信是要求传送数字信号，而在进行远程数据通 信时，线路往往是借用现有的公用电话网，但是，电话网是为 音频模拟信号的设计的。一般为300～3400Hz，不适合于数据 信号。
因此需要对二进制信号进行调制，以适合在电话网上传输 相应的音频信号，在接收时，需要进行解调，还原成数字信号。
1101001 0
0100000 1 1010101 0
奇偶位
1111001 1
1100001 1
0000100 1
四、传输速率
1. 波特率：
是指在串行通信中，在基本波传输的情况下，每秒钟传送的 二进制脉冲的数目。 用波特率表示：
即1波特=bit/s （位/秒）
整理课件
9
常用的标准波特率：110，300，1K，1.2K，2.4K，4.8K， 6.6K，16.2K，56K 2.字符速率：
A站
B站
发送器
发送器
接收器
接收器
发切换电子开关 ②因有切换，会产生时间延迟
应用：打印机串口，单向传送设备，发送器→接收器
整理课件
3
3.单工（Single Duplex） 使用一根传输线，只能从A到B发送 特点：①每一端都有发送器和接收器 ②有一条传送线 应用：远程控制、单向传送设备
