空调器的结构和原理优秀课件
合集下载
空调原理简单介绍课件ppt
智能控制技术
05
空调系统的维护与保养
清洁冷凝器和蒸发器
冷凝器和蒸发器是空调系统中的重要组成部分，定期清洁可以保持其散热和制冷效果，提高空调的使用寿命。
检查管路和排水管道
定期检查空调管路是否有破损、老化现象，以及排水管道是否畅通，避免因管路问题影响空调效果。
定期清洗空调滤网
滤网是阻挡灰尘和污染物进入空调系统的重要屏障，定期清洗或更换滤网可以有效防止灰尘堆积和细菌滋生。
制冷
通过冷凝器向室内释放热量，提高室内温度。
制热
降低室内湿度，使空气干燥。
除湿
吸入室外新鲜空气，排出室内污浊空气。
通风换气
空调的作用与效果
02
制冷循环原理
制冷剂的种类
制冷剂是空调制冷循环中的重要组成部分，常见的制冷剂有氟利昂、氨、水等。氟利昂具有优良的物理特性，如沸点低、汽化潜热大、导热系数高等，因此被广泛用于家用空调和商业空调中。氨和水等其他制冷剂也有其特定的应用场景。
感受出风效果
系统故障的判断与处理
03
不要在出风口放置物品
防止物品被吸入空调系统，影响空气流通，同时防止发生火灾等意外情况。
01
避免在密闭空间长时间使用空调
长时间使用空调可能导致室内空气质量变差，增加人体不适感，应适时开窗通风。
02
定期检查电线和插座
确保电线和插座无破损、老化现象，避免因电线短路或过载引发火灾。
通过回收排风中的热量，减少新风的加热或冷却需求，从而降低空调能耗。
热回收技术
全热交换器是一种热回收装置，通过回收排风中的热量和冷量，对新风进行预热或预冷处理，减少空调系统的能耗。
全热交换器
采用热回收技术的空调，可以回收排风中的热量或冷量，减少新风的加热或冷却需求，降低空调能耗。

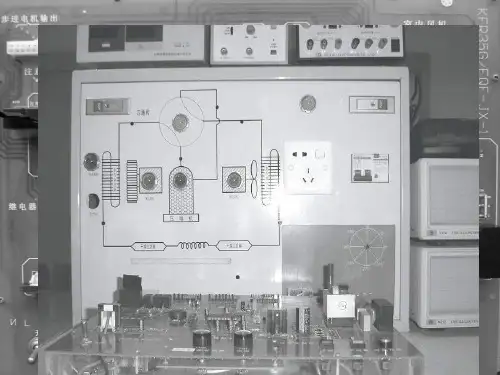

人教版高中物理选修(2-2)《空调器》ppt课件
第四章 家用空调器结构 、原理与维修
第3节 家用空调电气控制系统
一、家用空调电气控制系统总体功能介绍 8. 干燥除湿功能 当室内处于高温、高湿(即室温高于5℃ 以上)时可进 行除湿，运行时空调器压缩机开开停停，室内风扇电机以 低速运行，使房间的湿度下降。 9. 制热停机时热量排除功能 当制热时由于有辅助电加热器，所以空调器停机后 室内机热量会排不出去，这样很容易使空调器的塑料部件 受热变形。所以要求空调器停机时，室内风机能自动延时 2分钟以上使热量排出，该功能由单片机内部自动控制。 10. 自动调试功能 该功能用于在空调器安装或维修时使用。即通过调 试开关使微电脑由自动控制变成手动控制，而且空调器工 作在制冷状态，此功能有微电脑内部决定。
第四章 家用空调器结构 、原理与维修
第3节 家用空调电气控制系统
一、家用空调电气控制系统总体功能介绍（P162） 4. 制冷系统压力过高或过低保护功能 在室外主机管路上有系统高压和低压检测开关，当系统管道压力 高于或低于其设定压力时，压力控制开关触点会断开或接通，并通过 单片机控制系统使其能很快断开电源从而保护压缩机。 5. 曲轴箱预热功能 在压缩机曲轴箱外部固定有一个电加热器，它在冬天时能对压缩 机曲轴箱提前加热，该加热器由微电脑自动控制(当室外温度在0℃以 下时，压缩机中的冷冻油粘度增大，使压缩机启动困难 ) 。当室外机 初次接通电源时，该加热器自动通电加热，压缩机正常工作后加热器 断电停止工作。压缩机停机后，该加热器并不立即通电，只有在停机 超过 30 分钟后，才启动加热。停机不足 30 分钟该加热器不工作。在 软件设计上，该功能不是通过检测压缩机温度来实现的，而是通过检 测压缩机停机时间，以及室外环境温度来实现的。
第四章 家用空调器结构 、原理与维修
《中央空调的结构和原理》PPT课件
送风
回风 回风
新风机组
冷冻冷水 冻水
中央空调风系统
一、风管
采用金属、非金属薄板或其他材料制作而成，用于空气流通
中央空调风系统（续）
一、风管
材料
镀锌风管
圆形不锈钢四通
塑料复合风管
中央空调风系统（续）
一、风管
材料
玻璃钢风管
塑料软管
金属软管
中央空调风系统（续）
一、风管
规格尺寸 如A×B×L=500×200×5000 表示风管的宽为500mm，管道 的高为200mm，管道的长为5000mm
中央空调的基本组成
送风机
风量调节阀
袋式过滤器
表冷器
滴水盘
新回风混合段 空气过滤段
表冷段
风机送风段
中央空调系统的分类
一、按处理设备的情况分类
1、集中式空调 空气处理设备和送、回风机等集中设在空调机房 内，通过送、回风管道与被调节的空调场所相连， 对空气进行集中处理和分配
中央空调系统的分类（续）
中央空调系统的分类（续）
3、 空气-水式空调系统
由经过处理的空气和水共同负担室内热湿负荷 ，典型 装置是风机盘管加新风系统
4、 制冷剂式空调系统
利用直接蒸发的制冷剂吸热来调节室内温度、湿度
中央空调系统的分类（续）
空气处理装置（加热、制冷、加湿、除湿）
中央空调系统的分类（续）
新风
新风
风机风盘管管 风机盘管
中央空调风系统（续）
一、风管
管道保温
岩棉制品
复合保温材料
中央空调风系统（续）
一、风管
管道保温
玻璃棉管壳
发泡橡塑
中央空调风系统（续）
二、风管配件和部件
回风 回风
新风机组
冷冻冷水 冻水
中央空调风系统
一、风管
采用金属、非金属薄板或其他材料制作而成，用于空气流通
中央空调风系统（续）
一、风管
材料
镀锌风管
圆形不锈钢四通
塑料复合风管
中央空调风系统（续）
一、风管
材料
玻璃钢风管
塑料软管
金属软管
中央空调风系统（续）
一、风管
规格尺寸 如A×B×L=500×200×5000 表示风管的宽为500mm，管道 的高为200mm，管道的长为5000mm
中央空调的基本组成
送风机
风量调节阀
袋式过滤器
表冷器
滴水盘
新回风混合段 空气过滤段
表冷段
风机送风段
中央空调系统的分类
一、按处理设备的情况分类
1、集中式空调 空气处理设备和送、回风机等集中设在空调机房 内，通过送、回风管道与被调节的空调场所相连， 对空气进行集中处理和分配
中央空调系统的分类（续）
中央空调系统的分类（续）
3、 空气-水式空调系统
由经过处理的空气和水共同负担室内热湿负荷 ，典型 装置是风机盘管加新风系统
4、 制冷剂式空调系统
利用直接蒸发的制冷剂吸热来调节室内温度、湿度
中央空调系统的分类（续）
空气处理装置（加热、制冷、加湿、除湿）
中央空调系统的分类（续）
新风
新风
风机风盘管管 风机盘管
中央空调风系统（续）
一、风管
管道保温
岩棉制品
复合保温材料
中央空调风系统（续）
一、风管
管道保温
玻璃棉管壳
发泡橡塑
中央空调风系统（续）
二、风管配件和部件
空调基本原理及结构PPT课件
电动式电子膨胀阀
依靠步进电机驱动针阀，分直动型和减速型两种。
蒸发器
作用： 将液体蒸发成气体； 吸收热量。
由于蒸发器的翅片间会不断产生冷凝水，阻 碍空气的流动，所以蒸发器的片距比起冷凝 器要大些，此外蒸发器翅片的表面还要进行 亲水处理（亲水铝箔），以降低冷凝水的表 面张力，使空气气流通截面积增大。
容积型
（
活
滚转
塞
动子
式
活式 塞）
式
压缩机
按结构型式分类
回转式
滑
单
双
片
螺
螺
涡
式
杆
杆
旋
式
式
式
速度型
离 心 式
压缩机工作原理
活塞式
转子式
动画
动画
往复活塞式压缩机 组成：汽缸、活塞、曲轴、连杆
旋转式压缩机 组成：汽缸、滚动转子、偏心轴、固定叶片
优点：由于活塞作旋转运动，压缩工作圆滑平稳，平衡。另外 旋转式空压机没有余隙容积，无再膨胀气体的干扰，因此具有 压缩效率高、零部件少、体积小、重量轻、平衡性能好、噪音 低、防护措施完备和耗电量小等优点。
电机直接驱动转轴，改变针形阀开度，实现流量调节。
电磁线圈通电前，针阀处于全开位置。
释放出的热量被水或空气带走。
Ps-弹簧压力 叶片采用向前倾斜式，气流沿叶轮径向流入，贯穿叶轮内部，然后沿径向从另一端排出。
内平衡式热力膨胀阀
外平衡式热力膨胀阀
Pe——在内部将蒸发器压力传递到膜片 Pe——蒸发器压力从蒸发器出口经外部连接传递到膜片。
冷凝器：气转液
高压
高压 / 放热 – 环境升温
压缩机
作用：
吸入蒸发器内蒸气，维持其低温低压； 若蒸发器的压降较高，应当使用带外平衡的膨胀阀。
空调器的基本构成与基本工作原理(ppt 28页)
4、冷凝器
冷凝器的作用是通过与外界的热交换将从压缩机 过来的高压、过热的制冷剂蒸气体凝结成常温高压的 饱和液体。
5、节流装置
从冷 凝器出来 的高压制 冷剂液体 经节流装 置后，压 力降低， 然后进入 蒸发器中
到室内机蒸发器
节流装置 从冷凝器过来 （毛细管）
6、蒸发器 制冷剂经过节流装置降压后在这里蒸发吸热变成气体
NO
6、室外机放热受阻？
NO
YES 1、清除障碍物，或将外机移到通风处 2、清洗冷凝器。
7、导管长度超出标准以外？
YES 根据规格，调整切短配管。
制暖不良（南方地区一般不需取用此模式）
原因：
方法：
空调功率配合房间要求?
YES
遥控设定温度正确?
YES
散热不良?
YES
NO
配管长度超出设计范围?
NO
冷媒不足?
2）空调器的分类： 1.根据使用场所和制冷量分 a、家用空调器：制冷量为1250~9000W，家庭内使用的空调 器。 b、 商用空调器：功率较大，多在公共场合使用的空调器。 2.根据制冷制热效果分 a.单冷式：只能制冷的空调器。 b.冷暖式：既能制冷、又能制热的空调器。 c.热泵式：依靠专门装置，通过空调器的制冷循环换向实现 一机两用，夏季制冷，冬季制热的空调器。
●制暖时室外机会结霜。除霜时，凝 霜融化为水和水蒸气，因而有水流 出及水蒸气现象。
1）供电电源异常 电源引起的故障
适用电源范围： 单相：200V～240V 三相：380V～415V 频率：50Hz±2Hz
(220V±10%) (380V±10%)
电源电压太低或太高，频率异常等:（电源电压超过适用范围时，空调 机开机后马上停机；空调运转的正常电源频率应为50Hz） 对应方法：联系供电部门。
空调工作原理-PPT
室内机
蒸发器（室内机）内的 液态冷媒吸收周围空 气的热量。
空气的温度从而下降
液体
热
气体
蒸发器 室内机组
蒸发器
室内的温度较高,空气流过蒸发器时冷媒蒸发带走空气中的 热量,空气温度降低成为冷空气。 空气被冷却时,空气中会有凝水.通过排水器排走。
蒸发器
冷风
挡水板
水滴
水
排水
冷凝器
气态的冷媒向周围的空气或水放热，气态冷媒液化为液体
冷凝器 （冷凝）
●向空气放出冷媒的热量使 气态冷媒变为液态
液 体
膨胀阀 （膨胀）
低温 低圧 ●降低冷媒压力
●调整冷媒流量
液 体
高温 高圧
冷媒变化分析
过热与过冷
过热
蒸发器
入口
饱和
出口
5℃ 液体
5℃ 10℃ 气体 气体
吸热30℃
吸热30℃
过热度 １０ ー ５ ＝ ５℃
过热与过冷
过冷
入口
45℃ 气体
蒸发器
冷凝器
液体
气体
低压
压缩机
高压
膨胀阀
减压阀 （膨胀阀）
5℃液体 蒸发器
吸热 冷凝器 45℃液体
压力变换器
放热
压力 ０.４９Ｍｐａ
压力 １.６４Ｍｐａ
冷媒变化分析
低温 低压 压缩机 （压缩）
气体 高
●耗电做功使低温低压冷媒气体变 为高温高压气体
温
气
高
体
压
蒸发器 （蒸发）
●空气吸收冷媒的冷量使 液态冷媒变为气态
室内机A
室外侧
室内热交换器
毛细管
电子膨胀阀
室内热交换器
高压开关 63H2
蒸发器（室内机）内的 液态冷媒吸收周围空 气的热量。
空气的温度从而下降
液体
热
气体
蒸发器 室内机组
蒸发器
室内的温度较高,空气流过蒸发器时冷媒蒸发带走空气中的 热量,空气温度降低成为冷空气。 空气被冷却时,空气中会有凝水.通过排水器排走。
蒸发器
冷风
挡水板
水滴
水
排水
冷凝器
气态的冷媒向周围的空气或水放热，气态冷媒液化为液体
冷凝器 （冷凝）
●向空气放出冷媒的热量使 气态冷媒变为液态
液 体
膨胀阀 （膨胀）
低温 低圧 ●降低冷媒压力
●调整冷媒流量
液 体
高温 高圧
冷媒变化分析
过热与过冷
过热
蒸发器
入口
饱和
出口
5℃ 液体
5℃ 10℃ 气体 气体
吸热30℃
吸热30℃
过热度 １０ ー ５ ＝ ５℃
过热与过冷
过冷
入口
45℃ 气体
蒸发器
冷凝器
液体
气体
低压
压缩机
高压
膨胀阀
减压阀 （膨胀阀）
5℃液体 蒸发器
吸热 冷凝器 45℃液体
压力变换器
放热
压力 ０.４９Ｍｐａ
压力 １.６４Ｍｐａ
冷媒变化分析
低温 低压 压缩机 （压缩）
气体 高
●耗电做功使低温低压冷媒气体变 为高温高压气体
温
气
高
体
压
蒸发器 （蒸发）
●空气吸收冷媒的冷量使 液态冷媒变为气态
室内机A
室外侧
室内热交换器
毛细管
电子膨胀阀
室内热交换器
高压开关 63H2
空调知识PPTPPT课件
空调的环保标准与认证
环保标准
了解并遵守国家和地方的 环保标准，确保空调产品 的环保性能。
环保认证
获得环保认证的空调产品， 如中国环境标志认证、 ISO14001等。
环保材料
选择使用环保材料的空调 产品，如无氟制冷剂等。
05
新型空调技术介绍
智能空调
总结词
智能空调是一种具备智能化功能的空调，可以通过互联网或手机APP进行远程控制，实现温度、湿度、空气质量 的调节，提高居住环境的舒适度。
空调知识ppt课件
• 空调的基本原理 • 空调的使用与维护 • 空调的常见故障与排除 • 空调的节能环保 • 新型空调技术介绍
01
空调的基本原理
空调的工作原理
空调的工作原理主要是通过制冷剂在蒸发器、压缩机、冷凝 器和膨胀阀等部件之间循环流动，不断地吸收和释放热量， 以实现室内温度的调节和控制。
02
空调的使用与维护
空调的使用方法
正确设置温度
控制湿度
根据季节和室内外温差， 合理设置空调温度，避
免过冷或过热。
根据室内湿度情况，适 当调节空调的除湿或加 湿功能，保持舒适度。
避免直吹
避免空调风直接吹向人 体，以免引发不适或感
冒。
定期开窗换气
在使用空调时，应适时 开窗通风，避免室内空
气质量变差。
空调的种类与适用场景
根据使用场景选择合适的空调类型， 如家用、商用、中央空调等。
空调的节能使用方法
01
02
03
合理设定温度
根据实际需要设定适当的 温度，避免过高或过低的 温度设置。
定期维护保养
定期清洗和维护空调系统， 保持其良好的运行状态。
避免频繁开关机
《空调器常识》课件
外部构造
空调器外部包括机箱、控制面板、空调面板、出风口等部件。
展示图带文字
展示并介绍空调器的构成部件的相关图示和文字说明...
空调器的工作原理
1
制冷循环
空调器通过制冷循环，将室内热气排出，实现降温效果。
2
制热循环
制热循环将外界冷空气加热后送入室内，提供温暖的环境。
3
恒温控制
空调器通过恒温控制，保持室内温度恒定在舒适范围内。
《空调器常识》PPT课件
本课件将介绍关于空调器的知识，包括定义、构成、工作原理、使用注意事 项、选购和市场现状。通过本课件，您将更好地了解空调器并拓展对其的认 知。
什么是空调器
空调器是一种用于调节室内温度、湿度、通风等环境因素的设备。它分为中 央空调和分体空调两种类型。
空调器的构成
内部构造
空调器内部由压缩机、蒸发器、冷凝器、膨胀阀等核心部件组成。
结束语
空调器作为现代生活中不可或缺的设备，具有重要性并有着广阔的发展前景。
空调器的使用注意事项
1 清洗与维护
定期清洗空调器滤网和换热器，保持正常运行和清洁的空气质量。
2 排水ห้องสมุดไป่ตู้道处理
注意合理安排排水管道，避免漏水和堵塞等问题。
3 安装位置选择
选择合适的安装位置，避免影响空调器的正常工作和日常生活。
空调器的选购
选择空调器的类型
根据需要和使用环境选择中央 空调或分体空调。
空调器的功率选择
根据房间面积和层数选择合适 的空调器功率。
空调器的能效选择
关注空调器的能效等级，选择 高效节能的产品。
空调器的市场现状
市场规模与发展趋势
空调器市场持续增长，未来发展 潜力巨大。
空调器外部包括机箱、控制面板、空调面板、出风口等部件。
展示图带文字
展示并介绍空调器的构成部件的相关图示和文字说明...
空调器的工作原理
1
制冷循环
空调器通过制冷循环，将室内热气排出，实现降温效果。
2
制热循环
制热循环将外界冷空气加热后送入室内，提供温暖的环境。
3
恒温控制
空调器通过恒温控制，保持室内温度恒定在舒适范围内。
《空调器常识》PPT课件
本课件将介绍关于空调器的知识，包括定义、构成、工作原理、使用注意事 项、选购和市场现状。通过本课件，您将更好地了解空调器并拓展对其的认 知。
什么是空调器
空调器是一种用于调节室内温度、湿度、通风等环境因素的设备。它分为中 央空调和分体空调两种类型。
空调器的构成
内部构造
空调器内部由压缩机、蒸发器、冷凝器、膨胀阀等核心部件组成。
结束语
空调器作为现代生活中不可或缺的设备，具有重要性并有着广阔的发展前景。
空调器的使用注意事项
1 清洗与维护
定期清洗空调器滤网和换热器，保持正常运行和清洁的空气质量。
2 排水ห้องสมุดไป่ตู้道处理
注意合理安排排水管道，避免漏水和堵塞等问题。
3 安装位置选择
选择合适的安装位置，避免影响空调器的正常工作和日常生活。
空调器的选购
选择空调器的类型
根据需要和使用环境选择中央 空调或分体空调。
空调器的功率选择
根据房间面积和层数选择合适 的空调器功率。
空调器的能效选择
关注空调器的能效等级，选择 高效节能的产品。
空调器的市场现状
市场规模与发展趋势
空调器市场持续增长，未来发展 潜力巨大。
家用空调器课件
家用空调器课件
8.6.1 安装空调器的准备工作 1.阅读说明书 首先要认真阅读产品说明书。如果是一台以前接触较少的 新型空调器，更要认真弄清它的结构、电路特点、安装要 求。由于安装者水平和设备条件较差，不能达到说明书要 求的标准时，一定不要勉强动手，避免留下事故隐患。 2.检查供电线路
为了保证空调器日后的正常使用，安装前要认真检查 用户房间供电线路是否能满足要求，包括电线敷设、插座 安装和对保险丝、刀闸等配件的检查。
家用空调器课件
(6)内外机组的管路连接 这是空调器安装的关键一步。连 接前，先仔细检查铜管两端的喇叭口是否完好，不应有变形 和裂纹。连接室内机前，拧开室内机配管上的保护螺帽，应 听到机内氮气放出的“呲”的一声。如果没有氮气放出声， 表明室内机有漏点，不能使用。 室内机的连接:配管与室内机的连接方法如图所示。先用扳 手将机组高低压接嘴和连接管上的封口盖帽、封头螺栓拧掉， 然后在接嘴螺纹处涂少许润滑油，再用扳手拧紧。连接时必 须先用手将铜管锥形螺母拧在配管螺纹上，再用力矩扳手拧 紧螺母，直到扳手发出“咔嗒”声为止。对于Φ6mm的铜管， 扳手力矩应为18N·m；对Φ9.5mm铜管力矩应为40N·m；对 Φ12mm铜管力矩应为52N·m。千万不能在螺母纹没有对齐时， 就用扳手拧紧螺母，那种蛮干的做法，会造成管口严重损坏。 一旦螺纹乱扣，只能报废。
家用空调器课件
(4)安装室外机 壁挂式空调器的室内机与室外机要良好连接起来， 才能正常工作。连接的管路、电线要由墙壁穿过，所以安装室外机 之前必须打过墙孔。过墙孔的直径一般为70mm，为保持墙的牢固和 美观，过墙孔要由专业安装人员用冲击钻装上空心合金钢钻头打出。 这种钻头要用水冷却，所以俗称“水钻”。打孔前，要观察了解墙 壁打孔位置内是否有暗埋的电线，是否有钢筋构件，免得造成事故 或进钻困难。从室内向室外打孔时，水钻要抬高一些，打好的过墙 孔里高外低，便于冷凝水流出，下雨时流水也不能流进室内。打孔 时进钻速度宁慢勿快，如果钻头抖动剧烈，双手把握不住，说明要 夹钻头了，应立即停止。墙孔打好后，一定要装一段白色塑料管， 作为空调器制冷配管的套管。安装套管既可以防止制冷配管穿墙时 的磨损，更能防止老鼠、壁虎等小动物从这里钻进室内，造成危害。
8.6.1 安装空调器的准备工作 1.阅读说明书 首先要认真阅读产品说明书。如果是一台以前接触较少的 新型空调器，更要认真弄清它的结构、电路特点、安装要 求。由于安装者水平和设备条件较差，不能达到说明书要 求的标准时，一定不要勉强动手，避免留下事故隐患。 2.检查供电线路
为了保证空调器日后的正常使用，安装前要认真检查 用户房间供电线路是否能满足要求，包括电线敷设、插座 安装和对保险丝、刀闸等配件的检查。
家用空调器课件
(6)内外机组的管路连接 这是空调器安装的关键一步。连 接前，先仔细检查铜管两端的喇叭口是否完好，不应有变形 和裂纹。连接室内机前，拧开室内机配管上的保护螺帽，应 听到机内氮气放出的“呲”的一声。如果没有氮气放出声， 表明室内机有漏点，不能使用。 室内机的连接:配管与室内机的连接方法如图所示。先用扳 手将机组高低压接嘴和连接管上的封口盖帽、封头螺栓拧掉， 然后在接嘴螺纹处涂少许润滑油，再用扳手拧紧。连接时必 须先用手将铜管锥形螺母拧在配管螺纹上，再用力矩扳手拧 紧螺母，直到扳手发出“咔嗒”声为止。对于Φ6mm的铜管， 扳手力矩应为18N·m；对Φ9.5mm铜管力矩应为40N·m；对 Φ12mm铜管力矩应为52N·m。千万不能在螺母纹没有对齐时， 就用扳手拧紧螺母，那种蛮干的做法，会造成管口严重损坏。 一旦螺纹乱扣，只能报废。
家用空调器课件
(4)安装室外机 壁挂式空调器的室内机与室外机要良好连接起来， 才能正常工作。连接的管路、电线要由墙壁穿过，所以安装室外机 之前必须打过墙孔。过墙孔的直径一般为70mm，为保持墙的牢固和 美观，过墙孔要由专业安装人员用冲击钻装上空心合金钢钻头打出。 这种钻头要用水冷却，所以俗称“水钻”。打孔前，要观察了解墙 壁打孔位置内是否有暗埋的电线，是否有钢筋构件，免得造成事故 或进钻困难。从室内向室外打孔时，水钻要抬高一些，打好的过墙 孔里高外低，便于冷凝水流出，下雨时流水也不能流进室内。打孔 时进钻速度宁慢勿快，如果钻头抖动剧烈，双手把握不住，说明要 夹钻头了，应立即停止。墙孔打好后，一定要装一段白色塑料管， 作为空调器制冷配管的套管。安装套管既可以防止制冷配管穿墙时 的磨损，更能防止老鼠、壁虎等小动物从这里钻进室内，造成危害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
K
二 三四五六
七八
第一格：产品代号（房间空调器） 第二格：气候类型代号（T1型代号省略） 第三格：结构型式代号 第四格：功能代号 第五格：规格代号：额定制冷量，用数字表示 第六格：整体式结构分类代号或分体式室内机组代号 第七格：室外机组结构代号 第八格：设计序号或特殊功能代号。
例子
KFR-28GW：表示T1气候类型、 分体热泵型挂壁式房间空调器， 额定制冷量为2800W
安
装
室 外 机 扩 口 室外机扩口螺母拆卸 螺 母 拆 卸
室 外 机 扩 口 加 工
铜
管
扩
口
铜
平扩口，管管连
管
接需要焊接
圆形扩口，阀门接头和
排水管 制冷剂管
固定底板
空调空气循环系统
空调器的空气循环系统大致可分为三 个部分，室内空气循环系统、室外空气冷 却系统、新风系统。它主要组成部件有离 心风扇或贯流风扇、轴流风扇等。
一1、室内空气循环系统
室内空气通过过滤网除尘后，进入蒸 发器进行热交换。冷却后再吸入离心风扇， 通过风格栅吹至室内。用贯流风机。
KT3C-35/A，表示T3气候类型、 整体（窗式）冷风型房间空调 器，额定制冷量为35 00W，第 一次改进设计。
提问：KFR-26GW/E KFR-50LW KFD-32DW/BP
房间空调器的主要技术指标
一、主要电气安全性能技术指标 1、绝缘电阻：国标要求不小于2MΩ 2、电器强度：耐高压性能要好 3、泄漏电流：正常使用中的泄漏电流不 应过大。 4、接地电阻：衡量空调器的易触及的金 属部件是否可靠接地，确保人身安全
空调器的结构和原理 优秀课件
按结构分：整体式，代号C，又可分为窗式、 穿墙式、移动式等。
分体式，代号为F。由室内机 和室外机两部分组成
按功能分：热泵型代号为R， 电热型，代号为D，按使用气 候环境分，可分为T1，T2， T3（查看本地应该使用哪种 类型）
国家标准GB/T7775-1996《房 间空气调节器》标准
室外机安装位置选定
固定室外机，靠墙 面距离不能小于10 厘米，散热扇前要 空开50厘米。方向 不要选择东西面 （日晒），南面也 不宜（夏天南风阻 碍散热），北面最 好，不过要做好防 潮。而且不宜直接 放天台地面上。
安装前期准备
工具准备
配件准备
室内机安装板 安装板应固定在能够承受室内机重量的墙上 （1）将安装板先放在墙上，在确保板安装 保持水平后，再在墙上钻孔。 （2）将安装板用螺钉固定在墙上。 （3）固定螺丝最好在8个以上。
电磁四通阀
电磁四通阀是热 泵型空调器必不 可少的重要部件。 制冷和制热的转 换是靠四通换向 阀来实现的。
制热循环：压缩 机－室内蒸发器 －毛细管－干燥 过滤器－室外冷 凝器－压缩机。
分体式空调的安装
一、安装要求： 1、房内的高度：3m内 2、房间的窗户：越少越好，最好不向阳。 3、房间的门：隔热效果要好，间隙不能大。 4、房间的外界环境：外部空间要宽敞 5、房门内的面积：每平方116w－174w的 耗冷量。机房是200W。
室内机安装时的分解
排水管可左右更换 以适应左右配管的 调整
铜 管 的 保 温 安 装 和 引 出
铜 管 的 引 室内机配管保温 出 在配管保温前必须进行
泄漏检查 保温可以防止铜管产生 冷凝水
在墙上开出65mm孔一
个
孔的外口必须比内口低
穿
5~10mm
墙
开在边上的孔要稍低一 点，以便排水
孔
铜 管 的 选 定 和 隔 热
铜 管 穿 墙 后 整 理
理顺拉直，不能弯曲角度太大
排水管的连接
排
室内机部分的连 接
水
管
的
将过长的部分切除
连
接
铜
每隔1米至1.5米将
管
配管 捆扎以便于配管的
的
整理
包
和装饰扎带的包扎
扎
左 配 管 的 排 管 方 式
室
外
室外机吸风口距 墙10厘米以上
机
室外机吸风口距 墙最好在20厘米
的
以上以便于维修
4、性能系数：空调器进行热泵运行时，制热量与有 效输入功率之比。
5、循环风量：空调器在通风门和排风门完全关闭， 并在额定制冷运行条件下，单位时间内送入的风量。
空 室外 机结
调构
制
主要部件： 压缩机
冷 冷凝器
系
轴流风扇 贮液器
统 毛细管组 干燥过滤器
电磁四通阀
空
调 蒸发器
室 内
贯流风扇
机 滤尘网
结 构 图
一、主要制冷性能技术指标
1、额定制冷量：空调器单位时间所产生的冷量。空 调器的制冷量是在国家标准规定的测试工况下测得 的。（参看书本156页）
2、制热量：指空调器单位时间所产生的热量。也是 在国家标准规定的测试工况下测得（参看书本157页）
3、能效比：在额定工况和规定条件下，空调器进行 制冷运行时，制冷量与有效输入功率之比。
室内机用贯流风扇
用于空调室内机
二、室外空气循环系统
室外空气循环由轴流风扇吸入室外 空气，然后直接吹向冷凝器、热气流 散发至室外大气中，周而复始的室外 空气循环，从而完成冷却冷凝器的目 的。使用轴流式风机。
三、新风系统
一般整体式空调器均装有新风门或混浊空气排 出门。可吸入约15％室内循环空气量的新风。而 分体式空调器只能依靠室内房门的开关来调节补 充新鲜空气。 现在有新型分体空调增加此功能。
安装基本流程
1、分别选定室内机和室外机安装位置，注意室外机机的 朝向和通风。 2、安装室内机的固定板和开墙孔。 3、引出配管、排水管和电线。 4、固定室内机，要贴墙且不能松动。 5、固定室外机，靠墙面距离不能小于10厘米，散热扇前 要空开50厘米。 6、连接配管电线等连接管。 7、气洗：是将制冷循环系统中的空气抽出，防止和制冷 剂混合降低效能和堵塞。 8、检漏：检查有没有漏液漏气，重点是接口部位和三通 阀等。可以用肥皂水抹在上面，如果发现有气泡的产生， 则证明是漏气。
室
内
机
水平仪
的
位
置
选
定
室内机安装位置 A点距离墙角10cm，B点距 离30cm，C点距离15cm，D点距离障碍物 60cm以上。高度最好在2－2.6m之间。安装 时要用水平仪，切忌目测安装。
柜式室内机的安装位置
A点距墙壁100mm以上，B点距墙壁100mm以 上，C点角度在45度左右，D点平行方向不应有 障碍物。室内机安装要保持水平，如遇地面不 平，要用垫片调至水平。柜机的背后如有防倒 扣，条件允许时最好能安装到位。
