QYG600型桥式叶轮给煤机说明书
叶轮给煤机安全维护检修规程
叶轮给煤机安全维护检修规程1 主题内容与范围本标准规定了*****YG-600N型叶轮给煤机的维护与检修规程、检修周期、检修内容、检修内容及质量标准、检验方法、试车与验收、维护及常见故障排除。
本标准适用于*****钳工岗位。
2 设备规范3 设备结构及工作原理3.1 设备结构3.1.1 全机由机架、拨煤机构（即叶轮传动）、行走机构、煤斗等主要部分组成。
3.1.2 拨煤机构由主电机、摆线针轮减速机、锥齿轮减速机及叶轮组成，其功能是完成叶轮旋转拨煤。
3.1.3 行走机构为前后独立式，由摆线针轮减速机、蜗轮减速机、弹性柱销联轴器、主动车轮组及从动车轮组构成，其功能是实现行走运动。
3.2 工作原理3.2.1 叶轮给煤机通过电气控制箱控制主电机和行走电机，并由主电机和行走电机及其配套传动机构，分别驱动叶轮旋转拨煤和车轮转动行走。
4 检修周期（见下表）5 易损零件统计表6 检修项目6.1 小修项目6.1.1 检查油质、不合格更换润滑油。
6.1.2 检查更换叶轮爪。
6.1.3 检查、紧固各联接螺栓。
6.1.4 检查机架磨损情况。
6.1.5 检查、找正联轴器中心、更换弹性圈。
6.1.6 煤斗检查。
6.2 大修项目6.2.1 包括小修内容。
6.2.2 车轮更换。
6.2.3 减速机检修。
6.2.4 规定校正，修整基础、校正机体水平。
6.2.5 防腐刷漆。
7 检修工艺和质量标准7.1 检修前准备工作7.1.1 确定检修负责人和作业班人员。
7.1.2 查看《检修任务单》，明确检修任务，并向作业班人员进行交底。
7.1.3 办理好《检修工作票》，明确安全注意事项及措施。
7.1.4 准备足够的检修项目的相关备件。
7.2 工器具的准备手锤；活扳手；梅花扳手；拉马；扁錾；气割工具；点焊工具；撬棍。
7.3 作业条件及安全注意事项7.3.1 设备停运，停电。
7.3.2 戴好安全帽。
7.3.3 正确使用工具，避免伤手。
7.3.4 吊装工具使用前检查无缺陷。
叶轮给煤机说明书
QYG系列叶轮给煤机使用说明书青岛海川节能环保设备有限公司二零一二年我公司生产的叶轮给煤机,按结构形式分为门式和桥式,按配煤形式分为单侧和双侧。
1.产品用途叶轮给煤机是火力发电厂缝隙式煤槽配煤不可缺少的主要设备之一。
通过设备沿轨道前后行走和拨煤叶轮的转动,将煤沟槽两侧的原煤连续、均匀地拨到煤沟输煤胶带上，能在行走中给煤,也可定点给煤。
这种叶轮给煤机除在电力部门使用外,还可在煤炭、冶金、建材、化工等需要对散装物料进行装卸、输送的场所使用。
2.产品说明YG型叶轮给煤机拔煤传动机构在叶轮的下方，SG型叶轮给煤机拔煤传动机构在叶轮的上方，是性能较高的新产品，两种产品均有桥式，门式两种结构，YG型叶轮给煤机还有双侧给煤结构形式，供选购。
3.型号说明Q(M、S) Y G – X X X A带除尘装置生产能力(t/h)叶轮给煤机Q:桥式 M:门式 S:双侧4.产品特点1.采用封闭式结构的传动系统,安全可靠；2.拨煤和行走系统,有各自独立的转动机构,便于安装和检修。
3.拔煤传动机构可无级调速，能根据现场需要调整给煤量，还装有安全联轴节，保证运行安全；并设置堵转保护装置。
4.该机拔煤机构能在煤沟轨道前后行走中拔煤，无空行程。
亦可定点拔煤。
5.根据用户需要可配备除尘装置，改善工作环境。
6.关键部件精心设计，拨煤轮主轴为垂直传动轴，设计为双重机械密封，解决了恶劣工作环境下密封这一关键问题、又确保免维运行。
5.技术指标型号性能参数QYG-300 QYG-600 QYG-1000 出力（t/h）100-300 200-600 300-1000物料特性粒度（mm）≤300容量（t/m3）0.9拔煤机构叶轮直径（Ø）2680 26803000电机功率（kw）15 18.522电机调整范围（r.p.m）132-1440叶轮转速（r.p.m） 2.76-8.33 2.76-8.333-12行走机电机功率（kw） 2.2 3行走速度（m/min） 3.74车轮直径（Ø）380构轨道型号P 18P 24最大轮压（KN）2530供电方式电缆滑车或安全滑线适用皮带机皮带宽度（mm）B=800-1000B=800-1200轨道中心距（mm）18002000外形尺寸长（m） 6.57宽（m） 2.95 3.2高（m） 2.7 2.756．现场安装要求（1）为便于设备运输，本设备某些大部件（如叶轮爪、梯子、引煤板等）为解体发货；首先把设备的解体部件安装到设备本体上，然后将设备的本体吊装在固定好的轻轨跑道上；（2）安装叶轮给煤机本体设备下面的部件（如引煤板、梯子、挡渣帘等）；（3）本设备的电机、减速机已安装固定好，调试运行前按相应的说明书进行操作，注入相应的润滑油和润滑脂；详见《YVP系列变频调速三相异步电动机使用说明书》和《减速器操作说明》；（4）安装叶轮给煤机电器控制柜，首先将电器控制柜安装固定在设备机架上，然后按照《叶轮给煤机的电器原理图》和《叶轮给煤机的接线图》进行接电缆线；控制柜内的变频器在设备出厂前技术参数已经设定好，请不要随意更改其参数；若要调整其设备参数，应由专业人员按照变频器的操作说明书来进行；（5）调试时注意叶轮给煤机叶轮传动的方向与指定的叶轮转动方向应相同，两个行走电机的转动方向应保持同步；检查设备前后的行程开关是否灵敏，以满足设备运行的要求；（6）安装叶轮给煤机本体上部的起闭推杆机构：现场调整滑杆到适当的位置后固定，使其打开或关闭煤沟两侧的煤沟挡板应灵活。
[电厂燃料运行技能鉴定指导书试题]初级工
![[电厂燃料运行技能鉴定指导书试题]初级工](https://img.taocdn.com/s3/m/39641e24a36925c52cc58bd63186bceb18e8ed64.png)
输煤值班员初级工一、单项选择题（共95题190分）1.运煤皮带两侧人行道均应装设（）。
（A）临时栏杆；（B）标示牌；（C）警告牌；（D）护栏杆和事故停机的“拉线开关”。
答案: D2.禁止在工作场所存储（）。
（A）易燃、易爆品；（B）食品；（C）检修备件及工具；（D）土建物资。
答案: A3.在生产厂房内、外工作场所的常用照明, 应该保证足够的（）。
（A）功率；（B）数量；（C）亮度；（D）强度。
答案: C4.在检修工作中临时打的孔、洞等施工结束后, 必须（）。
（A）设围栏；（B）设警告牌；（C）恢复原状；（D）设护板。
答案: C5.每月底由车间收回工作票进行检查分析, 并作出合格率评价, 已执行的工作票应保存（）月。
（A）3个；（B）2个；（C）1个；（D）半个。
答案: A6.沿运煤皮带的各重要工作地点, 应设有（）。
（A）照明；（B）护栏；（C）禁止通行警告牌；（C）事故停机按钮及皮带启动警告铃。
答案: D7.灭火的基本方法有（）、窒息法和隔离法。
（A）浇水法；（B）降温法；（C）冷却法；（D）干砂法。
答案: C8.使用工器具前应进行检查, 不完整的工器具（）。
（A）小心使用；（B）不准使用；（C）在指导下使用；（D）可以使用。
答案: B9.使用电钻等电气工器具时须戴（）。
（A）绝缘手套: （B）羊皮手套；（C）线手套；（D）防振手套。
答案: A10.在特别潮湿的地方使用行灯工作时, 行灯电压不得超过（）。
（A）60V；（B）36V；（C）24V；（D）12V。
答案: D11.QYG1500型叶轮给煤机的最大出力为（）t/h。
（A）500；（B）800；（C）1000；（D）1500。
答案: D12.DQ8030斗轮机取料半径为（）。
（A）15m；（B）20m；（C）30m；（D）40m。
答案: C13.DQ8030斗轮机取料能力为（）t/h。
（A）800；（B）1000；（C）1200；（D）1500。
输煤运行操作规程
鄂尔多斯亿鼎煤化工有限责任公司热电厂输煤运行规程编制：日期：校对：日期审核：日期：批准：日期：受控状态：受控发文号:前言为进一步加强生产管理，提高企业综合管理水平，本规程按照生产管理的标准化、制度化的原则，不断地完善企业标准化管理体系。
为了对我厂可能发生的各类意外事件做好充分的准备和预防，以及将各类意外事件对生产及生活所造成的影响和损失降低到最低程度，由输煤专业组织编写《输煤运行规程》，本规程属企业技术标准,若有与上级规程抵触之处，以上级规程为准。
本规程由鄂尔多斯亿鼎煤化工有限责任公司提出并归口本规程由鄂尔多斯亿鼎煤化工有限责任公司受控管理本规程于年发布本规程自发布之日起执行批准：审核：初审：编制：标准编制说明1、主要内容1.1本标准制定了输煤系统及辅助设备的启动、停止的原则及方法；1.2本标准明确了输煤系统各类突发事故的处理原则及措施；2、规范性引用文件2.1本规程的编写依据«电力技术管理法规»、«电业安全工作规程»、«全国火电厂通用培训教材»编制。
2.2根据现行电力工业管理规范以及制造厂、设计院提供的说明书、图纸、现场系统、二十五项反措、输煤运行典型规程等资料编制而成。
2.3各辅助设备的厂家产品说明书；3、适用范围和要求3.1本规程适用于亿鼎煤化工有限责任公司自备电厂输煤专业运行值班员的运行操作规范及日常巡检工作规范。
3.2公司总经理、副总、厂长、副厂长对本规程了解。
3.3本规程要求运行厂长、副厂长、输煤主管、输煤专工熟悉并掌握。
3.4本规程要求亿鼎煤化工有限责任公司自备电厂输煤专业运行值班员能熟练掌握。
3.5检修维护人员了解。
目录一、输煤系统的概述 (1)1、系统概述 (1)2、联锁的概述 (5)二、输煤系统的主要设备 (7)1、带式输煤机 (7)2、QYG型叶轮给煤机 (10)3、环锤式碎煤机 (14)4、可逆锤击式细粒破碎机 (16)5、高幅细粒振动筛煤机 (19)6、变倾角滚轴筛 (22)三、输煤系统的辅助设备 (25)1、电动双侧犁式卸料器 (25)2、电子皮带秤 (26)3、无动力除尘装置 (27)4、除铁器 (28)四、推煤机 (30)1、概述。
职业技能试卷 — 输煤值班员(第047套)

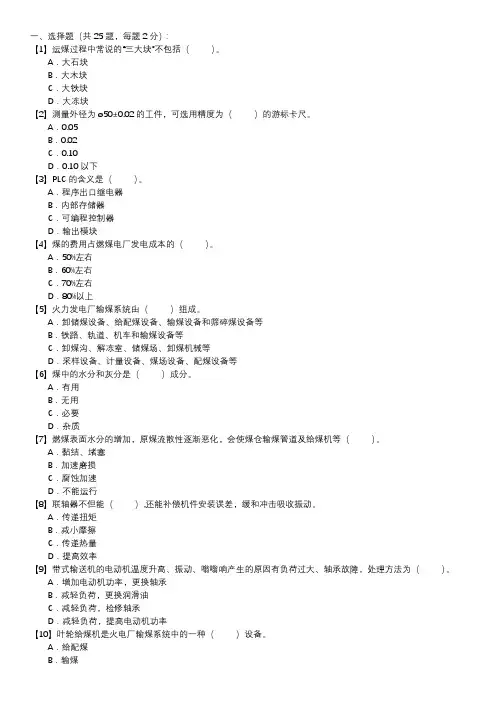

一、选择题（共 25 题，每题 2 分）：【1】运煤过程中常说的“三大块”不包括（）。
A．大石块B．大木块C．大铁块D．大冻块【2】测量外径为ø50±0.02的工件，可选用精度为（）的游标卡尺。
A．0.05B．0.02C．0.10D．0.10以下【3】PLC的含义是（）。
A．程序出口继电器B．内部存储器C．可编程控制器D．输出模块【4】煤的费用占燃煤电厂发电成本的（）。
A．50%左右B．60%左右C．70%左右D．80%以上【5】火力发电厂输煤系统由（）组成。
A．卸储煤设备、给配煤设备、输煤设备和筛碎煤设备等B．铁路、轨道、机车和输煤设备等C．卸煤沟、解冻室、储煤场、卸煤机械等D．采样设备、计量设备、煤场设备、配煤设备等【6】煤中的水分和灰分是（）成分。
A．有用B．无用C．必要D．杂质【7】燃煤表面水分的増加，原煤流散性逐渐恶化，会使煤仓输煤管道及给煤机等（）。
A．黏结、堵塞B．加速磨损C．腐蚀加速D．不能运行【8】联轴器不但能（）,还能补偿机件安装误差，缓和冲击吸收振动。
A．传递扭矩B．减小摩擦C．传递热量D．提高效率【9】带式输送机的电动机温度升高、振动、嗡嗡响产生的原因有负荷过大、轴承故障，处理方法为（）。
A．增加电动机功率，更换轴承B．减轻负荷，更换润滑油C．减轻负荷，检修轴承D．减轻负荷，提高电动机功率【10】叶轮给煤机是火电厂输煤系统中的一种（）设备。
A．给配煤B．输煤C．卸煤D．附属【11】在一张机械图纸上，粗实线的宽度为1mm，细实线的宽度为（）mm。
A．0.5B．0.33C．0.66D．0.75【12】检修后的碎煤机在启动前应先（）。
A．请示班长B．人工盘车2~3转或点车试转C．检查轴承D．清理杭腔【13】缓冲托辊的作用就是用来在受料处减少物料对（）的冲击。
A．架构B．胶带C．滚筒D．导料槽【14】带式输送机的胶带，因导料槽偏移、物料偏移而跑偏的处理方法是（）。
输煤值班员技能试卷(第130套)
一、选择题（共 40 题，每题 1.0 分）：【1】带式输送机启动时，电机不转并发出嗡嗡声，其主要原因是（）。
A．皮带过负荷B．电机有故障C．按钮接触不好D．电机故障或缺相运行【2】皮带跑偏开关一般设置（）级警示或保护信号。
A．—B．二C．三D．四【3】实际应用中齿轮、皮带轮、联轴器与轴常用（）来连接。
A．螺纹B．螺栓C．键D．棒销【4】—般落差超过（）m的落煤管就得安装缓冲锁气板，这样对煤流有明显的减速效果和隔风效果。
A．7B．5C．6D．4【5】螺旋式皮带拉紧装置只适用于（）。
A．较长皮带B．较短皮带C．较长或较短皮带D．不能确定【6】高挥发分煤粉的着火温度在（）℃左右。
A．500B．600C．800D．1000…【7】皮带机运行时跑偏程度（）。
A．不得超过架构B．不得超过托辑和滚筒边缘C．不得超过滚筒轴承座端面D．不得超过主传动滚筒边缘【8】单滚筒驱动的斜长皮带机胶带所受的张力最小的点是（）。
A．驱动滚筒的绕入点B．驱动滚筒的绕出点C．尾部滚筒的绕入点D．尾部滚筒的绕出点【9】碎煤机电流摆动，是因为（）。
A．给料不均匀B．负荷过大C．轴承缺油D．筛煤设备故障【10】要使传动的两轴轴线在同一平面内互相垂直，应采用的传动机构是（）。
A．蜗轮蜗杆B．斜齿轮C．圆锥齿轮D．圆柱齿轮【11】液压系统的油泵运转安全油温是（）℃。
A．20B．30~55C．70~80D．80~100【12】斗轮堆取料机的斗轮被异物卡住时，液压系统中的（）继电器会掉闸，斗轮机全停。
A．时间B．压力C．电流D．中间【13】TD75型带式输送机重锤拉紧装置分（）种。
A．一B．二C．三D．四【14】超声波煤位仪探头安装时离最高煤位点至少要有（）m的距离，否则离煤太近时将无法测准。
A．1.8B．1.2C．0.8D．0.4【15】燃用非单一品种燃煤的火电厂，燃煤入炉前应做好（）工作。
A．筛选B．破碎C．分类D．按要求混配【16】禁止在工作场所存储（）。
叶轮给煤机岗位操作规程
叶轮给煤机岗位操作规程一、岗位职责1、负责完成给煤任务。
2、负责所属设备的维护、保养、润滑、加油和一般小修工作，使之处于良好状态。
3、负责与煤1皮带和堆取料机或煤3皮带和堆取料机岗位的联系工作。
4、熟悉本岗位的基本机械工作原理、构造、性能、技术特征，零部件名称和作用及有关的电气基本知识。
5、熟练掌握给煤机的操作技术，开、停车的程序，检查分析、防止和排除故障的方法，以及设备维护保养知识，并具有进行自检自修的基本技能。
6、给煤机的轨道上不能有任何杂物，必须保证作业区的线路通畅。
7、配合修理人员进行设备检修，并共同验收试车。
8、负责操作室内的卫生及所属区域卫生。
二、岗位工艺技术规定与操作指标（一）工艺说明当卸车机将煤料卸到储煤槽后，槽下的叶轮给煤机将煤给入煤1或煤3带式输送机。
（二）技术规定型号：YGM—600生产能力：200--600吨/小时物料粒度：≤300mm适应带宽:1200mm拨煤机构:叶轮直径2680mm叶轮转速3.76-8.3r/min 电机功率18.5kw行走机构: 行走速度2.7m/min 电机功率2×2.2kw车轮直径350mm三、岗位操作时序每日当班工作时序如下：（1）、班前准备：穿戴好劳动保护用品，提前30分钟参加班前会，听取值班主任布置工作及安全要求；（2）、接班：提前15分钟到岗进行设备点检；（3）、当班8小时生产操作：①、当班8小时内设备点检：按点检要求进行；②、完成班长交待的其它生产任务。
（4）、交班：①、交班前30分钟进行卫生清扫和设备点检；②、接班前向班长汇报本岗位生产、设备运行情况及存在问题；③、设备检修后，必须将检修情况向接班人员交待清楚；④、未见到接班人，或未将工作交待清楚，接班人未同意接班，不准离开岗位。
四、操作方法。
给煤机说明
600MW机组锅炉给煤机设备说明给煤机结构简图如下图所示1．1 机体入煤口在机体的进煤口皮带上部后端及两侧均装有裙板，使煤不能散落在皮带的外面。
入煤口前端的整形板对煤流进行修整以形成均匀的煤流截面，在称重跨距上保持一致的煤层容积，最大限度的提高称重精度。
限高挡板高度：7-1/8 in煤层宽度：24 in1．2 皮带及驱动装置皮带为铰接式皮带，防止皮带跑偏是通过被动滚筒中间隆起实现的。
所有的皮带滚筒和辊子都是开槽的.用于和皮带背面的V型凸台导轨相啮合，这样，在隆起的滚筒上转动的皮带将会自动对中到皮带轮的中心。
皮带中部返程皮带上装有张紧辊，以恒定的重力张紧皮带，它与被动滚筒轮的调整螺栓配合，形成最佳张紧机构，以提高称重精度。
皮带回转侧装有柔性刮削器，可连续清扫皮带。
给煤机皮带机构的驱动电机采用全封闭型风冷式电磁调速电动机。
驱动交流电机由变频驱动转速控制器控制转速，交流无级变速调节。
转速的反馈信号是由连接于驱动电机的60-齿轮阻抗测速传感器提供的。
系统能在较广的范围内进行平滑的无级调速。
1．3 称重机构称重机构由3个托辊和一对负荷传感器构成。
两个称重跨距辊固定在机壳上，构成一个固定的称重跨距，它们精确定义了称重煤流的皮带给定长度。
另一个称重托辊悬挂在一对负荷传感器上，位于称重跨距辊中间，每个负荷传感器支撑了称重跨距上25%的煤流重量，（前跨距辊到称重托辊的距离上左右两侧各一半的煤流重量）使称重托辊称出称重跨距内一半煤的重量。
在负荷传感器及托辊下方，装有称重校准重块，它是两块40磅的校准砝码，给煤机工作时，称重校准砝码支撑在称重臂和偏心环上，与称重托辊脱开。
当需要需要校准时，转动校重杆手柄，使偏心盘转动，将称重校准重块挂在负荷传感器上，检查重量信号是否正确。
因为有称重方式和容积方式两种计量方式，所以在控制面板上有两种校准方式。
1．4 断煤信号装置安装在皮带上的旋叶报警器（LSFB）用来检查皮带上是否有煤，由一个安装在一水平轴端上的不锈钢挡板和套在另一端上的微动开关构成。
QYG600型桥式叶轮给煤机说明书
QYG600型桥式叶轮给煤机使用说明书目录1、用途及特点2、主要技术参数3、结构4、工作原理5、安装6、维护1、用途及特点1.1用途叶轮给煤机是火力发电厂缝隙式煤沟中配套的主要设备之一，它可沿煤沟纵向轨首行走或停在一处，用水平方向转动的叶轮把煤定量、均匀、连续地拨到输煤皮带止，除在火力发电厂使用外，还可以在煤炭、采矿、冶金、建材、化工等需要对散装物料进行装卸、输送的行业内使用。
1.2特点1.2.1传动系统全部采用封闭式结构。
1.2.2主传动轴采用特殊的密封技术，保证无煤粉侵入。
1.2.3叶轮拨煤量可在出力范围内进行无级调节。
1.2.4叶轮传动机构设有过载保护装置，保证机器运行安全。
1.2.5叶轮传动与街传动机构彼此分开，便于安装、使用和维修。
1.2.6配有喷水除尘系统，由落煤斗内侧的两根喷管中射出的水流对煤尘起抑制作用。
1.2.7采用滑触线或动力电缆供电，可对机器实现集控/就地操作。
2主要技术参数2.1出力范围200~600t/h。
2.2物料粒度≤300mm。
2.3拨煤机构电机Y180M-4型电动机18.5KW2.4拨煤机构减速器KR133型斜齿烨减速器YGZ600型圆锥齿轮减速器2.5行走机构减速器FA107DV型减速器2.6叶轮直径Φ2680mm2.6叶轮转速 2.76~8.33r/min2.8行走速度3.74m/min2.9最大轮压2500kgf2.10轨道型号22kg/m2.11导轨中心距1800mm2.12受电方式拖缆2.13配用皮带B=1000mm2.14控制方式集控、就地3结构整机由拨煤机构、行车机构、机架、除尘系统及电器控制系统等主要部分组成。
3.1拨煤机构传动系统1、主电动机2、KR133型斜齿轮减速器3、联轴器4、圆锥齿轮减速器5、叶轮3.2行车机构传动系统1、行走减速器2、车轮3、联轴器4、传动轴3.3整机结构及安装尺寸（见外观图及附图1）4工作原理电动机通过授电器受电后，经过KR133型锥齿轮减速器和YGZ600型圆锥齿轮减速器两次砬速后，驱动叶轮转动将煤连续均匀地拨到皮带输送机上，实现拨煤功能。
叶轮给煤机安装方案
叶轮给煤机安装方案目录一、工程概述 (1)二、施工依据 (1)三、施工用机器具、量具 (1)四、设备吊装运输方案 (1)五、工艺流程及要求标准 (2)六、安全注意事项 (3)七、环保注意事项 (3)八、安全风险分析 (4)一、工程概述陕煤化100万吨二甲醚一期工程输煤系统，配备有八台叶轮拨煤机，型号为QYG600上支承型，出力为1500t/h。
分别布置在卸煤间-10.0米层#1皮带机及备煤筒仓±0.0m层5＃皮带机有轨支架上，轨道长91.6m。
它沿缝隙式煤沟旁侧的纵向轨道往返行走，将煤定量、均匀、连续的拨到1＃皮带机及5＃皮带机上，尔后转送给输煤系统，再分送给锅炉及其他车间。
本设备由哈尔滨和泰电力设备有限公司生产。
二、施工依据1、图DWG NO.08048-218-L-3062、厂家设备图纸及说明书。
3、《电力建设施工及验收技术规范》锅炉篇。
4、《电力建设安全工作规程》。
三、施工用机器具、量具1、机器具：25T汽车吊，15T板车，手拉葫芦，千斤顶，大锤，手锤，撬棍，活扳手，氧气瓶、乙炔瓶（附带把及割把），电焊机（附带把线及面罩），磨光机。
2、量具：卷尺，弯尺，游标卡尺，板尺，线坠，水平尺。
四、设备吊装运输及安装方案叶轮拨煤机来货属整体供货，重约7.6T。
用吊车、板车将叶轮拨煤机运至卸煤间东端的吊装孔处。
因吊装予留孔的尺寸比较小，叶轮拨煤机必须先用吊车主勾纵向垂直放入，再用小勾配合将其调平就位在轨道上。
叶轮给煤机安装可分为轨道安装及给煤机设备安装两大部分。
本工程安装八台叶轮给煤机，型号为QYG600。
1.轨道安装时注意：a)轨道标高允差±5mm；水平度≤1/1000长度。
b)两轨间距允差≤5mm，相互标高差≤3mm。
c) 轨道接头两端高低允差1mm，中心偏差≤2mm。
d)轨道联接牢固，车挡应牢固可靠。
2.设备安装a.机体整体吊装上轨道，b.安装时注意：a)叶轮底面与煤斗台面间隙≤10mm。
叶轮给煤机等运行规程
叶轮给煤机规程1、叶轮给煤机设备规范型号：QYG-----1000A出力：300-----1000t/h物料粒度：≤300mm主电机型号：JZY71---4 功率：22KW 转速：250---1250r/min 行走部分：行星摆线针轮减速器型号：BWB2.2------47速比：47电动机功率：2×1.5KW行走速度：3.7m/min叶轮速度：3---10r/min主减速机型号：JZQ--650（i=40.17）伞齿减速器速比：i=2.85最大轮压：3t轨道型号：24kg/m控制电缆：CFR30×10除尘器型号：PL---5000/B风量：5000m3/h动力电机型号：YC3×10+1×C2、启动前的检查：2.1检查电动机引线、接地线与滑线应完整无损，接触良好。
2.2检查操作箱应完整无损，操作开关灵活好用，标志清晰。
2.3检查车体构架、轨面应清洁无损，轨道无变形，轨道夹板无开焊或松动。
2.4检查落煤管、导煤槽无损坏、漏煤现象。
3、叶轮给煤机的启动：3.1当1#带启动后：a：送叶轮给煤机操作电源；b：按动叶轮给煤机启动按钮；c：根据运行班长或集控值班员的指令将主电机转速调至相应转速4、运行中的注意事项：4.1 调速电机启动时应处于低速状态，启动后逐渐调到所需值，严禁在高速下启动。
4.2 叶轮给煤机运行时，不得清理、维护，运行人员要与叶轮给煤机保持不超过2米的距离。
4.3 叶轮给煤机有时出现行走打滑，要及时采取措施，如往轨道上撒煤粉、沙子等。
5、正常停机：5.1 接到停止信号后，先停止叶轮给煤机行走机构，将拨煤机构调到低速位置，再停止其转动。
5.2停机后要对叶轮给煤机进行安全检查，切断其操作电源。
6：叶轮给煤机的正常维护：6.1运行中上部滑线不应歪卡住或滑槽。
6.2叶轮给煤机值班员应经常对电动机、减速机的振动、温度进行检查。
6.3值班人员应及时发现叶轮不应被钢丝绳、铁链及钢筋卡住绞死，如发生此情况应立即停止叶轮运行，以防电机烧坏。
输煤值班员技能试卷(第146套)
一、选择题（共 40 题，每题 1.0 分）：【1】带式输送机运行中因负荷过大，造成电动机温度升高，处理方法为（）。
A．更换电动机B．调整拉紧装置C．停止运行D．减轻负荷【2】（）会造成带式输送机的胶带打滑。
A．头、尾滚筒中心线不平行B．落煤点不正C．皮带机过载D．皮带接口不正【3】在带式运输机中，成本最大是（）。
A．托辑B．胶带C．滚筒D．驱动装置【4】新进厂人员必须进行的三级安全教育是指（）。
A．局级、厂级、分厂级B．厂级、分厂级、班组级C．局级、厂级、班组级D．分厂级、班组级、小组级【5】QYG1500型叶轮给煤机的最大出力为（）t/h。
A．500B．800C．1000D．1500【6】要使传动的两轴轴线在同一平面内互相垂直，应采用的传动机构是（）。
A．蜗轮蜗杆B．斜齿轮C．圆锥齿轮D．圆柱齿轮【7】在正常情况下，鼠笼式电动机允许在冷状态下（铁芯温度50℃以下）启动（）次。
A．1B．5~10C．2~3D．4~6【8】生产厂房内、外工作场所的井坑、孔、洞或沟道必须覆以（）的坚固盖板。
A．金属材料B．木质C．高出地面D．与地面齐平【9】燃煤灰分增加，会使发热量（）。
A．不确定B．不变C．增加D．降低【10】皮带秤应每月进行实煤校验2~4次，校验的煤量不小于皮带出力的（）。
C．2%D．5%【11】DQL-1200/1200-30斗轮机取料能力为（）t/h。
A．800B．1000C．1200D．1500【12】托辊按其用途可分为槽形托辊、平行托辊和（）。
A．缓冲托辊B．大托辊C．中托辊D．下挂辊【13】安全带在使用前应进行检查，并应定期每（）进行静荷重试验。
A．二年B．—年半C．一年D．半年【14】DDC-14带式电磁除铁器适用输煤皮带宽度为（）mmA．800B．1000C．1200D．1400【15】固定筛倾斜角度一般在（）。
A．30°~40°B．45°~55°C．55°~60°D．60°以上【16】斗轮堆取料机液压系统运行时，液压油生泡沬，应将系统中的（）门打开。
叶轮给煤机说明书(泰山)
大连泰山叶轮给煤机载波智能控制系统沈阳北方华电控制设备有限公司目录安全规则和警告 (2)一、概述 (3)二、系统特点 (3)三、系统组成与功能 (3)3．1、主控部分 (4)3．2、就地控制站 (4)3．3、载波远程站部分 (4)3．4、通讯过程 (4)3．5、反射式车位定位系统 (5)四、系统参数 (5)五、运行操作说明 (6)5．1自动操作 (6)5．2手动操作 (10)5．3数字协处理器的操作 (11)六、安装 (11)七、故障及处理 (12)安全规则和警告在安装和使用此设备之前，请仔细阅读这些安全规则和警告◆本套系统装置有危险电压，控制危险的旋转机件。
如果不遵守本手册的规定就会导致死亡、严重受伤、或财产的重大损失。
◆本设备的安全运行取决于正确的安装、操作和维护。
◆只有合格人员才允许操作维护本系统。
操作及维护本系统之前必须熟读本手册及变频器的使用手册。
◆变频器主回路电源得电后即存在危险电压。
电源断开后等候5分钟再打开前面板。
检查前请测量直流端子电压。
◆电机停止后，在变频器主回路端子上（U1，V1，W1，U2，V2，W2）上依然有危险电压。
◆必须熟悉变频器的使用手册，才能对变频器的参数进行设置。
某些参数设置不当会造成危险。
◆载波数传机端子排上存在危险电压，非专业人员严禁检修。
◆严禁对计算机软件系统进行修改设置。
设置不当会影响本系统的正常运行。
◆运行操作员操作叶轮给煤机时要按部就班，严禁其他人员操作，以免造成危险。
一、概述叶轮给煤机载波智能控制系统，应用于火力发电厂中叶轮给煤机的远方控制，即通过电力载波，不必架设专用通信线路，以叶轮给煤机动力线做为信号传输媒介，对叶轮给煤机进行远距离实时监控。
在主控室内，它即可自成独立系统，也可与程控系统连接，实现叶轮给煤机在煤沟中的自动控制、出力调整、故障报警、位置显示、皮带联锁等功能。
使用本系统，不需改变原有的线路结构，只利用设备动力电源线，即可方便的实现叶轮给煤机的远方程序控制。
给煤机使用说明书
使用操作手册给煤机(GM - BSC 22-26)上海大和衡器有限公司概述近年来,由于石油供给状态已经恶化,作为石油代用品的煤已越来越广泛地发挥其应有的作用。
长期以来，上海大和衡器有限公司生产制作的给煤机、定量皮带秤、皮带秤已广泛地应用于电力、钢铁、化工、造纸、化肥工业，等等。
上海大和衡器有限公司生产制作的耐压式给煤机适用于正压式磨煤机和负压式磨煤机，并具有本质防爆特性和节能特性，因此广泛应用于供煤系统，并赢得了较好的评价和信誉。
上海大和衡器有限公司生产制作的耐压式给煤机采用重量传感器检测到煤流的单位长度的瞬时重量信号，同时速度传感器检测到速度脉冲信号。
通过控制系统将重量信号与速度信号进行乘积运算，从而求得煤的真实流量（输送量）。
控制系统将煤的真实流量和用户设定的输送量（设定量）进行逐次比较，其差值信号反馈给变频器，用于调节输送胶带速度，从而保证煤的真实流量和设定量相一致。
.安全预防需实行正确操作和定期检修,以保证給煤机安全运行。
谨请在完全读完本手册并且了解了给煤机后,操作和保养该设备。
完全理解了给煤的结构和安全操作的意义，才能预防人员伤亡事故的发生，才能避免设备的毁损。
从另一方面来说，安全工作就是防止设备故障和正确操作，有效维护，以致设备能发挥它的最高性能。
标志的含意：在设备运行时，在标志附近范围内较危险，如果没有做到安全操作，可能引起伤亡事故和设备的毁坏。
必须绝对遵守安全操作规范，避免出现危险的情形。
在设备运行时，在标志附近范围内较危险，必须注意到工作环境的危险性，以避免出现伤亡事故。
必须绝对遵守安全操作规范，避免出现危险的情形。
在操作时必须小心谨慎，如果没有预防措施，可能引起现伤亡事故的发生。
必须绝对遵守安全操作规范，避免出现危险的情形。
必须正确操作，有效维护，以致设备能发挥它的最高性能。
同时需绝对遵守安全操作规范，避免出现事故苗头。
必须完全了解设备的特性，才能保证设备正常工作和能发挥它的最高性能。
输煤值班员职业技能试卷(123)
一、选择题（共 40 题，每题 1.0 分）：【1】对带式输送机的运行中检查的方法可概括为（）四个字。
A．仔细认真B．落实责任C．预防为主D．看、听、嗅、摸【2】冲洗水泵不打水的原因可能是（）。
A．水泵轴承过热B．电机振动C．水泵内有空气D．出口门开度不够【3】固定筛筛孔尺寸应为筛下物的（）倍。
A．2.5B．2C．1.5D．1.2~1.3【4】当两轴平行、中心距较远、传动功率较大时，宜采用（）。
A．键传动B．齿轮传动C．皮带传动D．链传动【5】程控系统的各种模块上设有运行和故障指示装置，可自诊断PLc的各种运行错误，这种报警属于（）。
A．硬件报警B．过程报警C．程序报警D．自动报警【6】碎煤机运行过程中，如果煤种密度小、煤块多、黏度大，则给煤量应（）。
A．增加B．适当增加C．适当减少D．大量减少【7】在生产厂房内、外工作场所的常用照明，应该保证足够的（）。
A．功率B．数量C．亮度D．强度【8】电子皮带秤应安装在离落料点（）m以外的区段上，保证其测量精度。
A．5B．10C．14D．15~20【9】托辊的辊体由（）制成。
A．不锈钢管B．无缝钢管C．铝合金管D．铸铁管【10】减速机工作环境允许温度为（）C。
A．-40~45B．-30~30C．-50~50D．-30~50【11】QYG-600型叶轮给煤机最大出力为（）t/h。
A．500B．550C．600D．650【12】输煤设备启动前，应先启动（）。
A．碎煤机B．除铁器C．翻板D．预警铃【13】人字形沟槽滚筒的摩擦系数可达（）。
A．0.3B．0.4C．0.5D．0.9【14】检验机械化采样装置采取样本的代表性，实际就是检验该装置的采样是否存在（）偏差。
A．操作B．偶然C．系统D．过失【15】胶带在运行中从某点开始局部跑偏，调整方法是（）。
A．检修或更换滚筒B．调整脱辑位置C．矫正机架D．加固机架【16】碎煤机严重堵塞会使碎煤机电流（）。
A．上升B．下降C．不变D．不确定【17】采样机的年投运率要求达到（）。
QYG-600型叶轮给煤机应用改造及实施
QYG-600型叶轮给煤机应用改造及实施摘要：选煤厂配煤生产就是将两种或几种煤，利用几台叶轮给煤机相互配合，沿煤沟纵向轴道行走或停在一处将煤定量、均匀连续地拨到输煤皮带上，按适当比例配合，使各种煤之间取长补短，生产出优质的冶金焦，最大限度的合理利用煤炭资源。
关键词：配煤；变频器；叶轮给煤机；电机引言我公司入洗花山矿煤主洗为焦精煤，大宝顶煤为瘦精煤，为达到效益最大化，需要将一定比例的大宝顶煤配入花山焦煤中。
现场叶轮给煤机为沈阳电力机械总厂的QYG-600型，出厂时各项工作数据都已固定；电机型号为Y180M-4-18.5KW，减速机速比为150，叶轮给煤机在进行配煤时，控制电机的变频器出厂运行给定频率为7-30HZ，轮叶运转速度约1.4转至6转每分钟，在7HZ时，最低实际给煤量达到180吨/左右，无法满足配煤要求，需要减少瘦精煤配比量。
1、改造方案分析1.1方案一：继续调低电机频率将变频器运行频率调整到3HZ左右，根据电机转速公式n=60f/p及减速机的速比150计算得出叶轮运行速度可降到0.6转/分。
实际运转中，出现电机运行不稳定，无法起动或运行中停机的现象。
经反复测试其出厂设置值7HZ为该机稳定运行的最小频率。
1.2方案二：减少轮叶数量原叶轮叶数为六叶，拆除一半后为三叶，理论上可以改变下货量，在实际拆除后，由于转速过低，造成单叶轮刮煤量变大，实际刮煤量无明显下降，且造成配入煤量出现大小不均匀现象。
1.3方案三：对叶轮电机改型（最终方案）将原Y180M-4-18.5KW立式电机，改为Y180M-8-11KW立式变频器专用电机，不改变变频器运行最低运行频率，通过改变变频器相关设置和电机级数降低一半运转速度，以此达到配煤要求。
1.3.1电机尺寸参数比较原电机Y180M-4-18.5KW中心标高180 mm，更改电机型号Y180L-8-11KW，中心标高均为180mm，除机身长度增加40mm外，其它参数均无变化，替换时不需要更改任何装配尺寸。
叶轮给煤机使用说明书(第二版)
目录1 概述 (1)2 工作原理 (1)3 主要结构及性能 (1)4 安装与调试 (3)5 故障分析与排除 (5)6 维护、检修及保养 (5)7 运输、保管 (5)8 注意事项 (6)1概述1.1产品特点；叶轮给煤机适用于缝隙式煤沟，通过拨煤机构叶轮的旋转及设备本身沿自定轨道前后行走，将煤沟内的物料连续、均匀的拨落到输煤机的皮带上。
在额定出力范围内，叶轮给煤机拨煤机构的传动系统也可进行无级调速，从而根据用户需要调整给煤量, 叶轮给煤机能沿煤沟往复行走拨煤，无空行程，亦可定点拨煤。
1.2 适用范围煤碳、冶金、矿山、建材、化工、发电等行业散状物料输送的连续给料系统。
1.3 工作条件可在平原、山区、高海拔及潮湿环境下使用。
2工作原理2.1工作原理叶轮给煤机适用于缝隙式煤沟拨煤，当叶轮给煤机沿煤沟往复行走时，叶轮爪进入缝隙式煤沟槽内，拨煤传动机构带动叶轮旋转，将煤沟槽内的煤连续、均匀的拨落到输煤机的皮带上，皮带输送机把煤运走。
2.2工作特性叶轮给煤机有单面卸料、双面卸料两种，分别适用于单侧、双侧缝隙式煤仓。
在额定出力范围内，拨煤传动机可进行无级调速，从而根据用户需要可以方便的调整给煤量，在行进过程也可定点拨煤。
3主要结构及性能3.1总体结构及性能叶轮给煤机主要由机架、行走机构、煤斗、拨煤机构组成。
亦可根据用户要求加设喷雾降尘系统，过力矩保护装置，移出机构，检测轮，导向轮等部件（见随机图）。
拨煤和行走系统配备各自独立的封闭式传动机构，具有相对独立性，使用及安装维护方便。
拨煤机构采用减速电机与拨煤锥齿箱连接，并与行走方向成垂直位置配置，这样大大增加了落煤斗的落料面积，不会出现因物料潮湿而堵塞落煤斗，改善了使用性能。
拨煤机构也可由减速机直接驱动。
每对行走轮付配一套驱动装置，即单轮驱动，安装维护方便。
拨煤机构设有防缠绕装置，使运行可靠。
3.2主要部件结构及性能3.2.1 机架机架采用箱形钢结构焊接形式，两侧梁为矩型加筋板的封闭梁，彼此用槽钢及钢板联接而成，刚性好，运行稳定。
输煤值班员职业技能鉴定题库(初级工)第040套
选择题【1】容积式液压传动的特点是外部负载越大，其工作压力（ D ）。
A．与外部负载无关B．不变C．越低D．越高【2】煤中的水分和灰分是（ B ）成分。
A．有用B．无用C．必要D．杂质【3】碎煤机严重堵塞会使碎煤机电流（ A ）。
A．上升B．下降C．不变D．不确定【4】QYG1500型叶轮给煤机的最大出力为（ D ）t/h。
A．500B．800C．1000D．1500【5】要使传动的两轴轴线在空间内互相垂直，应采用的传动机构是（ A ）。
A．蜗轮蜗杆B．斜齿轮C．圆锥齿轮D．圆柱齿轮【6】皮带秤的作用是（ C ）。
A．测量皮带的重量B．测量皮带的速度C．对煤在皮带输送机传输过程中进行称重D．对煤在皮带输送机静止时称重【7】液压系统的油泵运转安全油温是（ B ）℃。
A．20B．30~55C．70~80D．80~100【8】TD75型带式输送机重锤拉紧装置分（ B ）种。
A．一B．二C．三D．四【9】叶轮给煤机是（ C ）的专用设备，能连续均匀地把煤拨落到运输皮带上。
A．翻车机下方形煤斗B．储煤罐C．长缝隙式煤斗D．筒仓【10】火力发电厂输煤系统由（ A ）组成。
A．卸储煤设备、给配煤设备、输煤设备和筛碎煤设备等B．铁路、轨道、机车和输煤设备等C．卸煤沟、解冻室、储煤场、卸煤机械等D．采样设备、计量设备、煤场设备、配煤设备等【11】带式输送机的托辊槽角由20°提高到30°，其输送量可提高（ B ）。
A．10%B．20%C．25%D．30%【12】对带式输送机的运行中检查的方法可概括为（ D ）四个字。
A．仔细认真B．落实责任C．预防为主D．看、听、嗅、摸【13】检修后的碎煤机在启动前应先（ B ）。
A．请示班长B．人工盘车2~3转或点车试转C．检查轴承D．清理杭腔【14】液压系统检修后，其试验压力应为最大工作压力的（ C ）倍。
A．1B．1.25C．1.5D．2【15】凡在距地面（ B ）m以上地点工作都应视为高处作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QYG600型桥式叶轮给煤机
使用说明书
目录
1、用途及特点
2、主要技术参数
3、结构
4、工作原理
5、安装
6、维护
1、用途及特点
1.1用途
叶轮给煤机是火力发电厂缝隙式煤沟中配套的主要设备之一，它可沿煤沟纵向轨首行走或停在一处，用水平方向转动的叶轮把煤定量、均匀、连续地拨到输煤皮带止，除在火力发电厂使用外，还可以在煤炭、采矿、冶金、建材、化工等需要对散装物料进行装卸、输送的行业内使用。
1.2特点
1.2.1传动系统全部采用封闭式结构。
1.2.2主传动轴采用特殊的密封技术，保证无煤粉侵入。
1.2.3叶轮拨煤量可在出力范围内进行无级调节。
1.2.4叶轮传动机构设有过载保护装置，保证机器运行安全。
1.2.5叶轮传动与街传动机构彼此分开，便于安装、使用和维修。
1.2.6配有喷水除尘系统，由落煤斗内侧的两根喷管中射出的水流对煤尘起抑制作用。
1.2.7采用滑触线或动力电缆供电，可对机器实现集控/就地操作。
2主要技术参数
2.1出力范围200~600t/h。
2.2物料粒度≤300mm。
2.3拨煤机构电机Y180M-4型电动机18.5KW
2.4拨煤机构减速器KR133型斜齿烨减速器
YGZ600型圆锥齿轮减速器
2.5行走机构减速器FA107DV型减速器
2.6叶轮直径Φ2680mm
2.6叶轮转速 2.76~8.33r/min
2.8行走速度
3.74m/min
2.9最大轮压2500kgf
2.10轨道型号22kg/m
2.11导轨中心距1800mm
2.12受电方式拖缆
2.13配用皮带B=1000mm
2.14控制方式集控、就地
3结构
整机由拨煤机构、行车机构、机架、除尘系统及电器控制系统等主要部分组成。
3.1拨煤机构传动系统
1、主电动机
2、KR133型斜齿轮减速器
3、联轴器
4、圆锥齿轮减速器
5、叶轮3.2行车机构传动系统
1、行走减速器
2、车轮
3、联轴器
4、传动轴
3.3整机结构及安装尺寸（见外观图及附图1）
4工作原理
电动机通过授电器受电后，经过KR133型锥齿轮减速器和YGZ600型圆锥齿轮减速器两次砬速后，驱动叶轮转动将煤连续均匀地拨到皮带输送机上，实现拨煤功能。
行走机构是由两轴各自的行走电机经过行走减速器驱动车轮转动，实现行走功能。
本机既无能在行走中给煤，又能定点给煤。
5安装
5.1本机可直接安装在卸煤沟输煤皮带的预设轨道上。
5.2可采用整机吊装和部件解体吊装，本机在出厂前已调整好，采用整体吊装为
好。
5.3为便于运输起见，一件叶轮爪、扶梯、受电支架、电气控制箱随机单独发运；安装时，现场装配。
6维护
6.1大修期通常为两年。
6.2各减速器的润滑油每半年更换一次。
6.3各减速器维修技术要求。
6.3.1KR133型锥齿轮减速机
a、安装调整环时单列向心球轴承的总轴向间隙应调整到0.2~0.3mm范围内。
b、输出轴圆锥流子轴承7526E轴向间隙为0.12~0.20mm中间轴圆锥滚子轴
承27318E轴向间隙为0.08~0.15mm。
c、齿办润滑采用齿轮油（SY1172-80），滚动轴承润滑采用钠基润滑脂。
d、满载时油温不得超过75℃，滚协轴承温度不得超过80℃。
e、油池油位以油窗中心线为准。
f、箱体剖分面涂以密封胶。
6.3.2YGZ600型锥齿轮减速器
a、大锥齿轮上端的圆锥滚子轴承用钙基润滑脂润滑。
b、主动轴轴承总轴向间隙为0.1~0.2mm，从动轴轴承总轴向间隙为
0.12~0.25mm。
c、油池油位应居于油标两刻之间。
d、其它参照R133型减速机。
6.3.3FA107DT型减速器。
