智能涡街流量计使用说明书(三线制)
智能型涡街流量计转换器操作使用说明书
智能型涡街流量计转换器操作使用说明书一、性能简介智能型涡街流量计转换器采用数字信号处理技术（DSP），设计有14级数字带通滤波器，通过快速傅立叶软件算法，提高了涡街的信号检测灵敏度，加强了涡街流量计的抗振性能，突破了传统模拟方法处理涡街信号的局限性。
智能型涡街流量计转换器在硬件上采用了可变增益放大器；以适应各种口径涡街传感器的信号强度、采用了可变频宽多级滤波器，对涡街信号进行有效的预处理。
最后，在软件上采用DSP技术，实现14频段自适应带通滤波器算法。
一般情况下，测量下限向下延伸至原来的1/2～1/4，从而也就扩展了涡街流量计的量程范围，采用无电位器化设计，全部调试采用按键设置完成，因此，方便了现场的调试工作，也提高了仪表的可靠性。
本仪表采用中、英文操作菜单，易读易懂。
智能型涡街流量计转换器基本特点抗振性能更好；下限流速低，可达常规涡街流量计的1/2～1/4；量程比宽，一般情况可达1：30～1：50；调试操作简单，有HART通讯功能（选配）；可配合各种涡街传感器进行各种介质测量；基本功能l瞬时流量显示、累积总量显示、百分比显示、频率显示；l4～20mA输出、0～5KHZ频率输出，涡街脉冲输出；二、安装接线智能型涡街转换器设计两个接线插座。
1、仪表接线1.1 传感器信号输入三针插座：涡街传感器信号线，遵循国内通用设计，用户将涡街信号线插头插入即可；1.2. 电源、输出五针插座：五针插座的第一针是24V电源+，第二、三针是24V电源－（COM端），第四针是电流输出端(I)，第五针是脉冲或频率输出端(P)。
COM是电源、输出公共端，详见下图：2、仪表电源仪表电源要求：DC24V，范围(18～30V)3、仪表脉冲输出仪表脉冲输出为对地（电源一端）开关输出，仪表内部有3K上拉电阻连接到电源＋端。
三、智能型涡街流量计转换器仪表参数3.1测量显示测量时显示：瞬时流量及单位，量程百分比值（对应电流输出和频率输出）。
LUG智能涡街流量计使用说明书
50
608
50
660
50
710
50
755
50
805
50
905
注：(1)测量介质为蒸汽时总高H增加100mm (2)按用户要求可制造成法兰式本体 (3)仪表结构尺寸尽供参考，根据实际需要可能会有所增减
· ·
LUG智能涡街流量计使用说明书
六、流量计的正确安装
如何正确选择流量计的安装场所是涡街流量计能否准确测量的关键之一。安装地点选择不正确，有可能造成流 量计不能准确测量，甚至损坏。流量计安装前，选择安装场所及位置要特别注意以下几点： 1、 管路结构设计：
仪表的直管段要求（D为管道直径）
管道情况 同心收缩管（缩径） 同心收缩管（扩径）
90°直角弯头 同平面两个90°弯头 不同平面两个90°弯头
半开闸阀
上游 15D 25D 20D 25D 40D 50D
表2
下游 5D 5D 5D 5D 5D 5D
图4（f）
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN 传感器安装点的上下游配管的内经应与传感器通径相同，其满足下式要求： 0.98DN≤D≤1.05D 式中：DN——传感器通径； D——配管内径。 传感器与法兰间的密封垫不能凸入管道内，其内径可比传感器通径略大。
四、测量原理
涡街流量变送器的基本原理是卡门涡街原理，即“涡等旋涡分离频率与流速成正比”。 变送器流通本体直径与仪表的公称口径基本相同，如图1所示，流通本体内插入有一个近似为等腰三角形的柱体， 柱体的轴线与被测介质流动方向垂直，底面迎向流体。
当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断产生和分离，在柱体下游便形成了交错排列的两 列旋涡即“涡街”。理论分析和实验已证明，旋涡分离的频率与柱体介质流速成正比。
涡街说明书
1.2 测量原理
LUGB 型、LUCB 型涡街流量是以卡门和斯特罗哈尔有关旋涡的产生和旋涡与流量关系的 理论为依据来测量蒸汽、气体及低粘度液体的流量的。如图一所示，在表体中垂直插入一根 三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面交替产生方向相反有规则 的卡门旋涡，其旋涡的分离频率 F 与介质的流动速度 V 成正比。通过传感头检测出旋涡的个 数，就可以测算出流体流速，再根据表体口径计算出被测介质的体积流量。
三角柱 流体流向 传感头
漩涡
图一
计算公式如下： F=St*V/(1-1.27*d/D) …………………………………………… 公式 1
2
Q=3600*F/K …………………………………………………………公式 2 M=Q*ρ ………………………………………………………………公式 3 F……流体流过涡街三角柱产生的旋涡频率（单位：Hz） St… 斯特罗哈尔常数（无量冈） V……管道内流体流速（单位：立方米/小时） d……涡街表体内三角柱宽度（单位：m） D……涡街表体内径（单位：m） Q……瞬时体积流量（单位：立方米/小时） K……涡街的仪表系数（单位：脉冲个数/立方米） M……瞬时质量流量（单位：Kg/h） ρ… 流体密度（单位：Kg/ m3） 注：不同口径的涡街，仪表系数 K 值是不同的，其具体数值是通过流量标定装置实际标定得 到的。意义为每立方米产生的脉冲数。即流过一立方米流体三角柱一侧所产生的漩涡个数。
1.3 物理参数
公称口径：LUGB 型满管式涡街 Φ10-Φ500；LUCB 型插入式涡街 Φ200-Φ2000 测量介质：液体、气体、饱和蒸汽、过热蒸汽 标准状态条件：P=0.101325MPa；T=20℃ 允许使用环境温度：-20℃~55℃ 大气压力：86KPa~106KPa 相对湿度：5％~95％ 介质温度：LUGB 型（满管式涡街为－40℃~420℃） LUCB 型（插入式涡街为－40℃~250℃） 压力等级：PN1.0MPa、PN1.6MPa、PN2.5MPa、PN4.0MPa（出厂时 LUGB 型法兰卡装式 涡街） 街的法兰均按 PN2.5MPa 压力等级制造； LUGB 型法兰连接式涡街的法兰均按 PN1.6MPa 压力等级制造；LUCB 型插入式涡街的法兰均按 PN1.6MPa 压力等级制造；当工况压 力大于出厂压力时，订货时请注明相应压力等级） 。 法兰标准： 1.法兰卡装型为厂家特制法兰（见附录 12） 2.法兰连接型执行标准为 GB9119.8-88（见附录 11） 3.其它标准订货时请注明 精度等级： LUGB 型 1.0 级、1.5 级； （0.5 级、0.2 级需协议供货) LUCB 型 2.5 级； （1.0 级、1.5 级需协议供货) 涡街最大可测流量范围：见表二、表三、表四、表五、表六、表七 数字滤波智能型涡街流速范围：液体（0.30 m/s…8.0 m/s） 、气体、蒸汽（3.0 m/s… 75 m/s） 防爆等级：本安防爆型 ExiaⅡCT4 ；隔爆型 ExdⅡCT6 防护等级：IP54、IP65
涡街流量计接线图说明
涡街流量计接线图说明涡街流量计接线说明1、脉冲信号传输涡街流量计接线输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。
屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。
2、标准4~20mA信号涡街流量计接线输出标准4~20mA信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。
屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。
3、带485通讯接口功能涡街流量计接线带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。
涡街流量计安装要求涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。
仪表的上下游直管段长度要求：1、DN为仪表口径，单位mm2、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
3、上、下游配管内径应相同。
如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。
4、仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。
5、测量高温、低温介质时，应注意保温措施。
转换器内部（表头壳体内）高温一般不应超过55℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
6、仪表在在管道上可以水平、垂直或倾斜安装。
法兰卡装式的管道安装（1）对法兰与管道进行点焊定位。
（2）将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。
（3）在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量计的流向标应与流体方向相同，然后用螺栓紧固好。
涡街流量计使用说明书
一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。
1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。
1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。
1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。
1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。
1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。
1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。
1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。
二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。
由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
防爆型涡街流量传感器，采用的是本安防爆技术。
电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。
当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。
威海斯普仪表涡街流量计说明书

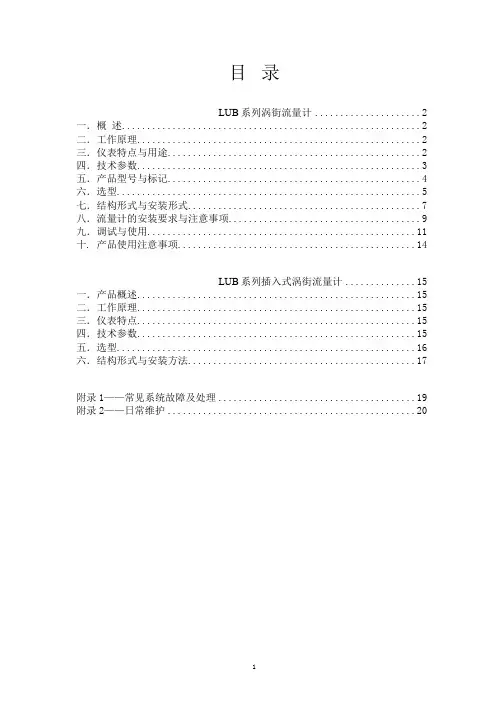

目录LUB系列涡街流量计 (2)一．概述 (2)二．工作原理 (2)三．仪表特点与用途 (2)四．技术参数 (3)五．产品型号与标记 (4)六．选型 (5)七．结构形式与安装形式 (7)八．流量计的安装要求与注意事项 (9)九．调试与使用 (11)十. 产品使用注意事项 (14)LUB系列插入式涡街流量计 (15)一．产品概述 (15)二．工作原理 (15)三．仪表特点 (15)四．技术参数 (15)五．选型 (16)六．结构形式与安装方法 (17)附录1——常见系统故障及处理 (19)附录2——日常维护 (20)LUB系列涡街流量计一．概述LUB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。
产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。
每种型式都有整体、分体结构，以适应不同的安装环境。
二．工作原理涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。
当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。
卡门涡街的频率与流体的流速成正比。
f = St × V/d式中:f 涡街发生频率 (Hz)V 旋涡发生体两侧的平均流速(m/s)St 斯特罗哈尔系数（常数）图1 涡街流量计工作原理示意图这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三．仪表特点与用途特点：■无可动部件，长期稳定，结构简单便于安装和维护■采用消扰电路和抗振动传感头，具有一定抗环境振动性能■采用超低功耗单片微机技术，1节3.6V10AH锂电池可使用2年以上■由软件对仪表系数非线性进行修正，提高测量精度■压力损失小，量程范围宽■采用EEPROM对累积流量进行掉电保护，保护时间大于10年用途：本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
智能涡街流量计使用说明书(三线制)
智能涡街流量计使用说明书目录一，产品概述二，测量原理三，结构与技术参数四，流量计的选型五，流量计的安装六，流量计的电气连接七，故障排除与日常维护一、 产品概述1． 概述涡街流量仪表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。
该仪表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。
可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。
2． 产品特点● 采用抗机械震动，抗冲击和抗脏污的结构新设计。
● 采用最先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。
● 可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。
● 可选用电容式流量计，抗震性能好，最高测量温度达到400 ℃。
二、 测量原理涡街流量计是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。
当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街（图1）,在此基础上得出了频率与流体的流速的关系： F= St ×V/d式中：f ————————————涡街发生频率（Hz ）V ————————旋涡发生体两测的平均流速（m/s ）St-----------------------斯特罗哈尔系数（常数）这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）旋涡发生体探头交变力图1三、 结构与技术参数1． 流量计的结构形式流量计是由表体与检测放大器及连接这两部分的连接杆组成，表体及其组成部件和连接杆均由1Cr18Ni9Ti 不锈钢材质制成，具有防腐耐用之优点；仪表根据安装方式不同分三种结构形式，分别是满管式、简易插入式、球阀插入式，结构形式如下图所示：图2 结构示意图2．流量计的外形尺寸流量计表体屏蔽罩检测放大器连接导线图33、流量计的技术参数●测量介质：液体、气体、蒸汽●测量范围：（见表2）●公称通径：（见表2）非标产品可根据用户要求特殊定做●温度范围：压力式 -40℃~350℃电容式 -60℃~400℃●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做●范围度:正常范围1:10 扩展范围1:15●测量精度: 液体、气体示值±1%蒸汽示值±1.5%插入式流量计示值±2.5%参数公称通径（mm）H L15 290 6520 290 6525 290 6532 290 7040 293 7550 299 7565 307 7580 315 90100 325 90125 338 100150 351 120200 376 150250 400 160300 425 160●供电: 24VDC，6.14v锂电池●输出信号: 脉冲信号 4~20mA电流信号●充许振动加速度:电压式≤0.2g 电容式≤1.0g●环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所) ●环境湿度:相对湿度5~85%●大气压力:86~106Kpa●信号远传距离: ≤500m●信号线接口:内螺纹M20×1.5●防爆等级(ia)ⅡCT2-T5●防护等级：数量级IP65 潜水型IP68仪表材质：仪表外壳采用铝合金，表体部分采用1Cr18Ni9Ti不锈钢结构形式通径（mm）工况流量范围（m3/h）液体气体蒸汽满管式25 0．9-10 10-100 12-120 40 2．5-26 25-250 30-300 50 3．5-38 40-400 50-500 65 5．2-65 68-680 85-850 80 8-100 100-100 120-1200 100 12-150 160-1600 190-1900 125 20-250 230-2300 280-2800 150 32-380 380-3800 440-4400 200 50-620 670-6700 790-7900 250 80-1150 1060-10600 1200-12000 300 120-1300 1540-15400 1780-17800插入式400 180-2700 2700-27000 3200-32000 500 280-4200 4240-42400 4950-49500 600 410-6100 6100-61000 7100-71000 800 720-10800 10850-108500 12660-126600 1000 1130-16900 17000-170000 20000-200000 1200 1630-24400 24400-244000 28500-285000 1500 2550-38000 38200-382000 44500-445000四、流量计的选型1、选型表LUGB（E）□□-□-□□-□压电式/电容式涡街流量计型谱安装方式2 法兰卡装式3 简易插入式直径≥250mm可做插入式流量计4 球阀插入式被测介质2 液体3 气体4 蒸气（250℃以下）5 高温（350℃以下）高压蒸汽6 特高温（400℃以下）蒸汽（电容式）公称通径（mm）-02 25 -04 40 -05 50 -06 65 -08 80 -10 100 -12 125 -15 150 -20 200 -25 250 -30 300 -40 400 ：：-150 1500介质压力1．6Mpa-2 2．5Mpa-4 4．0Mpa以上输出信号脉冲频率信号D 4-20mADC标准信号特殊规格-F 分体式-B 本安防爆型-N 耐腐蚀型-Q 潜水型-X 现场显示型型谱举例：125口径压电式法兰卡装型涡街流量变送器，测量介质蒸汽，温度220度，压力0.8Mpa,仪表型号为LUGB24-12-D2、选型的方法仪表的选型是仪表应用中非常重要的工作，选型的正确与否直接影响仪表的计量精度。
涡街流量计使用手册
智能涡街流量计使用说明书昆山恒思博自动化科技有限公司1、简介本仪表发货之前已经根据技术规格进行过精确标定。
本使用说明书的内容包括涡街流量计的标准技术规格、型号和安装。
注意本手册不涉及特殊的技术规范。
同时注意本手册在仪表略有改变时并不是每次都修订。
如果仪表不能正常工作，请与本仪表制造厂家或者授权代理商联系。
如果没有本仪表的制造厂家或者授权代理商的技术人员在场，用户自行修理或者更换零部件而导致仪表性能破坏，本仪表的制造厂家将不负任何责任。
2、开箱验收所有涡街流量计在发货前都在工厂进行过彻底的检查和测试。
流量计到货时，请检查其外观，确认运输过程中没有损坏，若损坏严重,请立即与运输部门交涉,并请致电供货方。
请仔细阅读本使用手册,并完全理解其内容,若有不明白的地方请致电本仪表的授权代理商或制造厂技术服务部释疑。
2．1检查型号及技术规格仪表的型号和技术规格可以从流量仪表的铭牌上找到，检查一下该技术规格是否与本手册3.3节的型号规格和技术规格一致。
与制造厂联系时，请说明型号和序号。
2．2附件仪表到货时，请确认下列附件是否装箱：序号品名备注1 装箱清单2 智能涡街流量计3 智能涡街流量计使用说明书4 产品合格证5 配套附件配套法兰、垫片、长螺栓、螺冒、内陆角扳手2．3储存需知如果本仪表需要储存一段时间，特别要注意以下几点：（1） 用原包装箱装好仪表，尽可能与发运出厂前状态一样，（2） 根据以下条件选择储存位置：不要放置在风雨中；不要置于有振动冲击的地方；温度和湿度应为：温度：-30～60℃湿度：5～80% RH （避免结露）2．4安装位置需知根据以下各项选择安装位置，确保仪表长期稳定工作。
（1） 环境温度：避免大的温度变化。
如果仪表安装位置受到工厂热源的热辐射，请采取热隔离或通风设施。
（2） 天气环境：避免有强烈腐蚀的大气环境。
这些位置应有足够的通风，并且防止雨水流进导线管。
3、仪表性能概要本涡街流量计是一种应力式涡街流量计，其设计融合了长期的经验，具有优越的性能。
FBLU涡街流量计使用说明书
二线制 4～20 mA 电流信号 （24V 时回路负载≤500Ω）
HART 通讯：支持 57 个通用命令中的 14 个常用命令
7、 工作压力：1.6MPa、2.5MPa、4.0 MPa、6.3MPa
8、压力损失：△P=1.1×ρ×V2 (式中△P：压力损失 Pa；V：流速 m/s；ρ：流体密度 kg/m3。)
B
公称压力
C
D
E
表体材质
2
防爆要求
使用温度 转换器
输出信号
FBLU 系列涡街流量计
说明
涡街流量计
满管式注 1
插入式注 1
仅对满管式 法兰卡装式
仅对插入式 不断流型（装球阀）注 2
仅对插入式 断流型（不装球阀）注 2
仅对满管式 法兰连接式注 7
液体
一般气体
饱和蒸汽
过热蒸汽
空气
（见注 1）
PN1.6 MPa 注 7
五、流量计传感器的选用
为使流量计能在良好的特性下工作，选择传感器应注意以下几点：
1、被测介质的工作压力和温度范围应在参数范围之内。
2、确定合适的雷诺数 涡街流量计流量范围是在雷诺数 Re=5×103～7×106 之间。当 Re＜2×103 时，其测量精度会降低一 些。除特殊黏度较大的流体介质以外，一般流体在工作状况下，流量的雷诺数均在 Re＞2×103 以 上。流量测量精度为：流量计通径 DN=15～100mm,Re≥2×103,DN=150～300mm,Re≥4×103 时为示值 的±1%, ±1.5%。RE≥5×103，为满度误差的±1%。
注 2：安装方式为不断流型，表体需配装 DN100 球阀（制造商不提供），可在不影响管道内流体流动的情况 下进行表体安装、更换和维护。断流型——结构紧凑，抗振动性好。
lugb涡街流量计说明书
lugb涡街流量计说明书LUGB涡街流量计仪表是流量测量和自动控制的重要仪表之一，可以适用于液体、气体、蒸汽的流量测量，目前已广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
工作原理涡街流量计是在流体中安放一根（或多根）非流线型组流体，流体在阻流体两侧交替地分离释放出两串规则的漩涡，在一定的流量范围内漩涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出漩涡频率就可推算出流体的流量。
主要功能及特点LUGB涡街流量计具有高可靠性及长期稳定性，因它具有较宽的测量量程范围，并且测量精确度较高、压力小。
仪表的安装维护方便，无可动部件、结构简单、无机械磨损。
表体经全新外观设计，本体采用精密工艺铸造，外形精致美观且耐高温、抗腐蚀性强。
LUGB涡街流量计常用信号有脉冲或者模拟信号，抗干扰能力强，信号长期稳定。
主要技术参数如下：测量介质：液体、一般气体、蒸汽公称通径：DN15~DN300（满管式）、DN150~DN2000（插入式）、DN2000以上口径协议供货。
介质温度：-40~1000℃（常温）、-40~250℃（中温）、-40~320℃（高温）、-40~350℃（超高温）公称压力：1.6MPa、2.5MPa、4.0MPa（＞4.0协议供货）精度：±1%R，±1.5R（满管式）、±1.5%R，±2.5%R（插入式）电源供电：﹢12VDC（三线制脉冲输出）、﹢24VDC（三线制脉冲输出型及二线制脉冲输出型）、3.6V锂电池、双供电本体材质：304（其他材料可协议供货）防护等级：IP65（其他防护等级协议供货）环境条件：温度-20℃~55℃，相对温度5%~90%，大气压力86~106kPa。
管道安装法兰卡装式的管道安装①对法兰与管道进行点焊定位。
②将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。
③在法兰的内槽中装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量的流向标应与流体方向相同，然后用螺栓紧固好。
涡街流量计说明书【范本模板】
015020020030040050060080100125150200250300无B一、主要技术参数1．适用口径：DN15-DN300,其它口径协议供货。
适用介质:气体、蒸汽、液体。
2．环境条件：环境温度:（—30~+70)℃/（—20~+60℃液晶显示）。
相对湿度：5%~90% 大气压力：(86～106)kPa。
介质温度：（—50～+250）℃，（-50～+350) ℃。
3．供电电源：ａ）三线制:（1）采用外电源时：12~24VDC/30mA（—20%~+15％），无输出可低至9V.（2）电池供电时（可选项）：锂电池3.6V(2—13Ah)/0.3mA。
b)二线制：12~24VDC/4-20mA（-20%~+15％)。
4．输出信号ａ）三线制：（1）脉冲输出：高电平≥8V（供电电压-1V)。
低电平〈0。
5V。
（2)含1K5上拉电阻的集电极开路输出。
（3）RS485通讯：仪表可配置RS485通讯接口。
通信距离≤1200mm。
b）二线制：（1) 二线4~20mA线性校正电流输出（24V时回路负载≤600Ω）。
（2）光隔离无修正原始脉冲输出：高电平≥5V（供电电压—1V）.（3）低电平<0.5V；含1K5上拉电阻的集电极开路输出。
需另供12V电源。
二、基本概述三线/二线制E系列显示电路是涡街流量计的新精简型电路,其放大电路为模拟式.可在常规的流量范围内准确测量气体、液体和蒸汽的流量.可由开关设定适应各种口径和各类测量介质。
数据后处理和信号远传电路分为三线制和二线制。
三线制可带RS485通讯，并可采用电池供电.二线制用4-20mA电流输出并可提供隔离的原始脉冲输出。
三、仪表接线仪表接线在放大板上，大端子为必用的主接线端子，小端子为附加功能接线的辅助端子。
（一)三线制电路接线(左侧3位吊框旋压式端子）POU：为脉冲输出端。
V+：为外接的12V~24VDC电源+端。
当V+和GND接外电源后电路工作（电池供电型则转入有电工作态),脉冲输出从POU引出。
涡街流量计使用说明书
广州汉川仪器仪表有限公司
智能涡街流量计概述
一、用途与特点： HCGB 系列智能一体化涡街流量计是一种采用采用国际上最新数字集成技术和
根据国内工业自动控制的实际需求而研制开发的新一代高品质智能化仪表。压电晶 体作为检测元件的新型应力检测式智能涡街流量计。该仪表具有量程比宽、精度高、 压力损失小、介质通用性好、有与流量成比例的脉冲、电流信号、RS-485 通讯输 出、便于和计算机联用等优点。由于流量计采用检测探头与旋涡发生体分开安装， 而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性 高的特点，分别为有源、无源二种，无源式不需外供电内置 3.6V 电池,电池使用寿 命三年以上。现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温 度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿， 保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。普通涡 街流量计按 1:5 程比出厂时,在 20%以下，80%以上量程段时，没法保证流量精度， 因非智能型没法通过内部程序,进行流量信号多点线性化补偿，智能型流量计通过 多点线性化补偿，保证流量计在每点量程段流量精度。智能型流量计量程比 1:15， 比普通涡街流量计高出 3 倍量程比。智能型流量计有温度、压力故障自诊断自动补 偿功能，断电记录时钟、日期功，通过按键可切换显示工况标况流量,采用双传感 器,有较强振动功能。 HCGB 系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。 HCGB 系列一体化涡街流量计可以与本厂生产的 SXL 通用流量显示积算仪配套使用。也 可以与计算机配套组成高精度的质量流量或热量流量的检测计量系统。
1 ……………………………………………液体 2 ……………………………………………气体 3 ……………………………………………蒸汽
杭州美仪 涡街流量计 使用说明书
杭州美仪自动化有限公司杭州美仪自动化有限公司第6版涡街流量计使用说明书U-SUP-LUGB-YHCN6前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-SUP-LUGB-YHCN6第六版2020年12月I确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单产品包装内容II目录第一章产品概述 (1)1.1产品简介 (1)1.2工作原理 (1)1.3技术参数 (2)1.4功能与特点 (5)第二章外形结构尺寸与安装 (7)2.1外形结构与尺寸 (7)2.2安装指南 (8)2.3接线及调试 (10)第三章可测工况流量范围 (12)第四章界面显示 (15)第五章菜单设置 (18)5.1各键功能 (18)5.2主菜单 (18)5.3参数设置菜单 (18)第六章输出形式的设置方法（仅E3使用） (25)第七章线性修正系数的设置方法 (26)第八章维护与检修 (28)8.1故障及排除 (28)第九章质保及售后服务 (29)第十章通讯协议 (30)10.1相关参数 (30)10.2数据格式 (30)10.3数据地址 (30)III10.4特殊传输数据 (31)附录1放大器线路连接图 (32)附录2仪表标定方法 (34)附录3基本公式 (35)IV第一章产品概述-1-第一章产品概述1.1产品简介涡街流量计是一种应用卡门涡街原理的流量计，用于测量液体、气体和蒸汽的流量，也可测量含有微小颗粒、杂质的浑浊液体，广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。
涡街流量计使用说明书
杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-YWJLUGBB -LCCN 5第5版涡街流量计使用说明书前言●感谢您购买本公司产品，本手册详细地介绍了本产品的安装、接线及操作说明等。
为了确保正确使用本产品，请在使用之前先阅读本手册。
注意●因本产品的性能和功能不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-YWJLUGBB-LCCN5第五版2020年5月III安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前，请熟读本手册，并对产品有深入了解。
●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。
本产品保护、安全及改造相关注意事项●为了确保安全使用本仪表以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程，则有可能会损坏本仪表所提供的保护功能。
对由以上情况产生的质量，性能，功能和产品的安全问题，我公司不承担任何责任。
●为本仪表及其控制系统安装防雷装置，或为本仪表及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。
●如果需要更换产品的零部件，请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。
如果应用，用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
在本手册中使用以下几种安全标志：III危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
警示标志，提醒您对产品有关的重要信息或本手册的特别部分格外注意。
●在接通本仪表的电源之前，请先确认仪表的电源电压是否与●供给电源电压一致。
西安云仪仪器仪表 LWGB智能涡街流量计 说明书
L W G B智能涡街流量计说明书西安云仪仪器仪表有限公司Instrument Instrument Co.,Ltd.Xi'an cloud第一部分：概述一.产品的种类和适用范围1．LWGB系列满管型压电式涡街流量仪表2．LWGB系列插入型压电式涡街流量仪表3．LWGE系列满管型电容式涡街流量仪表4．LWGE系列插入型电容式涡街流量仪表5．LWGB/E系列电池供电型涡街流量仪表6．潜水型/分体型涡街流量仪表（协议订货）7．多功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示8．智能流量积算仪，数码管显示LWGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等)、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.二.工作原理在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:f=StV/d公式(1)式中：f－发生体一侧产生的卡门旋涡频率St－斯特罗哈尔数（无量纲数）V－流体的平均流速d－旋涡发生体的宽度由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。
其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。
只要检测出频率f 就可以求得管内流体的流速，由流速V 求出体积流量。
所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）K＝N/Q（1/m³）公式（2）式中：K＝仪表常数（1/m³）。
N＝脉冲个数Q＝体积流量（m³）三.主要技术指标表(一)公称通径(mm)25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)公称压力(MPa)DN25-DN2004.0(>4.0协议供货)，DN250-DN3001.6(>1.6协议供货)介质温度(℃)压电式：-40～260，-40～320；电容式：-40～300,-40～400，-40～450（协议订货）本体材料1Cr18Ni9Ti，(其它材料协议供货)允许振动加速度压电式:0.2g 电容式:1.0～2.0g精确度±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS范围度1：6～1：30供电电压传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V 电池输出信号方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA 压力损失系数符合JB/T9249标准Cd≤2.4防爆标志本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5防护等级普通型IP65潜水型IP68环境条件温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa 适用介质气体、液体、蒸汽传输距离三线制脉冲输出型：≤300m，两线制标准电流输出型(4～20mA)：负载电阻≤750ΩSt0．20．150．1第二部分:仪表口径的确定和安装设计仪表选型是仪表应用中非常重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用本公司产品时,请仔细阅读本节资料,认真核对流体的工艺参数并随时可与我公司的销售或技术支持部门联系，以确保选型正确。
lugb涡街流量计说明书
涡街流量计使用说明书目录一、安装前的注意事项 (1)二、概述及技术参数 (1)1、概述 (1)2、主要功能及特点 (1)3、主要技术参数 (1)三、安装环境的要求 (2)四、流量计的外形尺寸及安装方式 (3)1、流量计的外形尺寸 (3)2、安装使用注意事项 (4)3、仪表管道安装要求 (4)4、安装示意简介 (6)五、仪表配线设计及参数设置 (7)1、仪表接线分类 (7)2、按键定义及参数设置 (8)3、现场温度和压力微调整使用说明 (10)4、放大板使用 (11)六、保修及常见系统故障排除 (13)1、保修 (13)2、常见系统故障及处理 (13)3、日常维护 (14)附录一.工况体积测量范围表 (15)附录二.饱和水蒸气密度及铂电阻-温度对照表 (16)附录三.过热蒸汽密度表 (18)一、安装前的注意事项1、在您拿到本产品时，请确认运输途中无磕碰划伤等。
2、根据产品的标牌及合格证标注，请确认与您要买的型号是否相符。
3、运送到现场安装的过程中不要强烈碰撞，也不要让雨水淋湿。
4、如订购的流量计暂时不使用，保管时请尽量原包装进行保管，保管的环境应保持干燥，温度及湿度请参照以下涡街流量计的技术参数。
5、使用过的流量计保管时，请将本体内部的残留液体及粘附物完全清洗干净，另外，注意在电源接口处要密封，以防潮湿。
二、概述及技术参数1、概述LUGB型涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
2、主要功能及特点1、具有较宽的测量量程范围、精确度高、压损小，具有高可靠性和长期稳定性。
2、结构简单，安装维护方便，无可动部件、无机械磨损。
3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
4、常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。
3、主要技术参数1、测量介质：液体、一般气体、蒸汽2、公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高温）、-40～350℃（超高温）4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)5、精度：±1%R，±1.5%R（满管式）±1.5%R，±2.5%R（插入式）6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）、3.6V锂电池、双供电7、本体材质：304(其它材料协议供货)8、防护等级：IP65(其它防护等级协议供货)9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。
智能涡街流量计说明书
一、概述涡街流量计是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。
该仪表采用独特的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的检测探头封装新技术和防护措施，保证了产品的可靠性。
产品有管道式和插入式两种结构型式，每种型式都有高温、高压、防腐、防爆、温压补偿一体型等规格，又有整体和分体结构，以适应不同的测量介质和安装环境。
该仪表具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。
可广泛应用于石油化工、冶金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
二、工作原理涡街流量计根据卡门涡街理论，在流体中设置旋涡发生体，当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。
斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：f = St × V/d式中: f 涡街发生频率 (Hz)St 斯特罗哈尔系数（常数）d 旋涡发生体迎流面宽度V旋涡发生体两侧的平均流速(m/s )图1这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过检测放大器转换、整形、放大处理后，输出脉冲频率信号，或进一步转换成与流量成正比的4 ~ 20mA.DC标准电流信号。
三、基本特点●安装简便，维护十分方便。
●应用范围广，压力损失小，运行费用低。
●结构简单牢固，无可动部件，使用寿命长。
●采用抗机械振动，抗冲击和抗脏污的结构新设计。
●从检测探头到运放电路实现了高度的互换性和通用性。
●可现场显示，也可远距离传输，还可与计算机控制系统联网。
●检测元件不直接接触测量介质，尤其适合恶劣环境下的流量测量。
●操作简单，全部参数设定和调试在出厂前已完成，一般通电后即可正常工作。
涡街流量计使用说明书概要
涡街流量计使用说明书目录智能涡街流量计概述一、工作原理 (1)二、主要参数及技术指标 (2)三、结构图 (4)四、配套安装 (5)五、电气接线及显示屏显示内容 (8)六、流量计的显示及设置 (9)七、拆卸和重新装配 (11)八、维护及故障排除 (12)九、订货须知 (12)附录一、饱和蒸汽密度表 (13)附录二、过热蒸汽密度表 (13)附录三、常用气体密度表……………………………………………14 涡街流量计使用说明书附录二、常用气体密度表气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3)气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3) 干空气氮氢氧氯氨一氧化碳二氧化碳1.29281.25060.089881.42893.2140.7711.25041.9771.2051.1650.0841.3313.000.7191.1651.842乙炔甲烷乙烷丙烷乙稀丙稀天然气煤气1.17170.71671.35672.0051.26041.914根据组份确定根据组份确定1.0910.6681.2631.8671.1741.784根据组份确定根据组份确定- 17 -智能涡街流量计概述一、用途与特点：智能一体化涡街流量计是一种采用采用国际上最新数字集成技术和根据国内工业自动控制的实际需求而研制开发的新一代高品质智能化仪表。
压电晶体作为检测元件的新型应力检测式智能涡街流量计。
该仪表具有量程比宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲、电流信号、RS-485通讯输出、便于和计算机联用等优点。
由于流量计采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性高的特点，分别为有源、无源二种，无源式不需外供电内置3.6V电池,电池使用寿命三年以上。
现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。
涡街流量计说明书
一. 工作原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f ，被测介质来流的平均速度为V ，旋涡发生体迎流面宽度为d ，表体通径为D ，根据卡曼涡街原理，有如下关系式: f=St.V/〔（1-1.25d/D ）d 〕式中：f －发生体一侧产生的卡门旋涡频率St －斯特罗哈尔数 V －流体的平均流速 d －柱体流面宽度 D-管道径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
图（二）在曲线表中St ＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量围度。
只要检测出频率f 就可以求得管流体的流速，由流速V 求出体积流量。
Q ＝3600f/K 或M=ρ3600 f/K 式中：K ＝仪表常数（1/m ³）。
M=质量流量Q ＝体积流量（m ³/h ）St 0．20．150．1ρ=介质密度（kg/m³）F=频率Hz二. 主要技术指标三、传感器的选型3.1．尊敬的用户，当您要选用产品时，请仔细阅读选型样本，并做好以下工作：1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。
2．认真核对被测介质的使用流量围，特别是最小流量值以最终确定使用仪表的口径及配管参数。
3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。
3.2．涡街流量仪表选型表（符合JB/T9249-1999标准）3.3.选型要点与提示为使流量计能在良好的性能下工作，选择流量型号和规格时应注意一下几点：⑴．流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量围。
⑵．流量计应使用在介质工作压力和温度围的技术参数。
不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能涡街流量计使用说明书目录一，产品概述二，测量原理三，结构与技术参数四，流量计的选型五，流量计的安装六，流量计的电气连接七，故障排除与日常维护一、 产品概述1． 概述涡街流量仪表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。
该仪表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。
可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。
2． 产品特点● 采用抗机械震动，抗冲击和抗脏污的结构新设计。
● 采用最先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。
● 可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。
● 可选用电容式流量计，抗震性能好，最高测量温度达到400 ℃。
二、 测量原理涡街流量计是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。
当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街（图1）,在此基础上得出了频率与流体的流速的关系： F= St ×V/d式中：f ————————————涡街发生频率（Hz ）V ————————旋涡发生体两测的平均流速（m/s ）St-----------------------斯特罗哈尔系数（常数）这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）旋涡发生体探头交变力图1三、 结构与技术参数1． 流量计的结构形式流量计是由表体与检测放大器及连接这两部分的连接杆组成，表体及其组成部件和连接杆均由1Cr18Ni9Ti 不锈钢材质制成，具有防腐耐用之优点；仪表根据安装方式不同分三种结构形式，分别是满管式、简易插入式、球阀插入式，结构形式如下图所示：图2 结构示意图2．流量计的外形尺寸流量计表体屏蔽罩检测放大器连接导线图33、流量计的技术参数●测量介质：液体、气体、蒸汽●测量范围：（见表2）●公称通径：（见表2）非标产品可根据用户要求特殊定做●温度范围：压力式 -40℃~350℃电容式 -60℃~400℃●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做●范围度:正常范围1:10 扩展范围1:15●测量精度: 液体、气体示值±1%蒸汽示值±1.5%插入式流量计示值±2.5%参数公称通径（mm）H L15 290 6520 290 6525 290 6532 290 7040 293 7550 299 7565 307 7580 315 90100 325 90125 338 100150 351 120200 376 150250 400 160300 425 160●供电: 24VDC，6.14v锂电池●输出信号: 脉冲信号 4~20mA电流信号●充许振动加速度:电压式≤0.2g 电容式≤1.0g●环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所) ●环境湿度:相对湿度5~85%●大气压力:86~106Kpa●信号远传距离: ≤500m●信号线接口:内螺纹M20×1.5●防爆等级(ia)ⅡCT2-T5●防护等级：数量级IP65 潜水型IP68仪表材质：仪表外壳采用铝合金，表体部分采用1Cr18Ni9Ti不锈钢结构形式通径（mm）工况流量范围（m3/h）液体气体蒸汽满管式25 0．9-10 10-100 12-120 40 2．5-26 25-250 30-300 50 3．5-38 40-400 50-500 65 5．2-65 68-680 85-850 80 8-100 100-100 120-1200 100 12-150 160-1600 190-1900 125 20-250 230-2300 280-2800 150 32-380 380-3800 440-4400 200 50-620 670-6700 790-7900 250 80-1150 1060-10600 1200-12000 300 120-1300 1540-15400 1780-17800插入式400 180-2700 2700-27000 3200-32000 500 280-4200 4240-42400 4950-49500 600 410-6100 6100-61000 7100-71000 800 720-10800 10850-108500 12660-126600 1000 1130-16900 17000-170000 20000-200000 1200 1630-24400 24400-244000 28500-285000 1500 2550-38000 38200-382000 44500-445000四、流量计的选型1、选型表LUGB（E）□□-□-□□-□压电式/电容式涡街流量计型谱安装方式2 法兰卡装式3 简易插入式直径≥250mm可做插入式流量计4 球阀插入式被测介质2 液体3 气体4 蒸气（250℃以下）5 高温（350℃以下）高压蒸汽6 特高温（400℃以下）蒸汽（电容式）公称通径（mm）-02 25 -04 40 -05 50 -06 65 -08 80 -10 100 -12 125 -15 150 -20 200 -25 250 -30 300 -40 400 ：：-150 1500介质压力1．6Mpa-2 2．5Mpa-4 4．0Mpa以上输出信号脉冲频率信号D 4-20mADC标准信号特殊规格-F 分体式-B 本安防爆型-N 耐腐蚀型-Q 潜水型-X 现场显示型型谱举例：125口径压电式法兰卡装型涡街流量变送器，测量介质蒸汽，温度220度，压力0.8Mpa,仪表型号为LUGB24-12-D2、选型的方法仪表的选型是仪表应用中非常重要的工作，选型的正确与否直接影响仪表的计量精度。
因此，必须正确对仪表进行选型，具体的选型方法可参照以下几条：根据被测介质的管道通径大小选型，若被测介质的流量范围在表2所列的范围之内，则选择与公称通径相同的流量计即可；若被测介质的流量范围不在表2所列的范围之内，则选择介质流量范围与表2所列范围包容的流量范围所对应的公称通径的流量计，如果同时有多个选择，则应选择最大满足下限流量要求的流量计。
五、流量计的安装1．安装环境及条件●流量计在室内、室外均可安装，特殊场所订货时请指出。
●流量计应安装在与其公称通径相应的管道上，当测量液体时，必须保证管道内充满液体，因此介质流向必须是自下而上的。
●流量计应该尽可能的安装在没有机械振动管道的管道止，如果不得已安装时，可加装软管过渡，或者在流量上下游2D处加装管道固定支撑点并加防震垫。
●流量计的安装位置应远离强电磁场源，如大功率变送器、电动机等。
●流量计应避免安装在温度较高、受设备热辐射或含有腐蚀性气体的场所，若必须安装时须有隔热通风措施。
2.直管段的要求为了保证流量计的准确测量,管道内的流体必须是充分发展对称的紊流.最小的直管段要求如下:●上游:10D (10倍管径) 下游:5D (5倍管径)如果流量计的上游有弯头、缩径、阀门等情形，则需要更长的直管段，具体情况（如图4所示）图4 仪表安装的直管段要求3．满管式流量计的安装步骤●按开口尽寸的要求在管道上进行开口，具使开口的位置满足直管段的要求。
●将连接上法兰的整套流量计放入开好口的管道中。
●对两片法兰两边实行点焊定位。
将流量计拆下，将法兰按要求焊接好，并清理管道内所有凸出部分。
●在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中间，并使流量计的流向标与流体方向相同，然后用螺栓连接好。
4．插入式流量计的安装步骤●在满足流量计直管段要求的安装点上开个Φ80的圆缺。
●安装基座的下管段与管道上开好的圆缺焊接,基座焊接后目测不得有明显歪斜.●将测速探头插入管道中,调整好插入浓度,使测头中心与管道的中轴想吻合,测头中心线与管道中轴线的夹角不应大于5度,然后调整好方向使其与流体的流向相同.●把法兰或球阀与焊接好的基座对接,用螺栓固定好.6.安装中应注意的事项●流量计的安装必须按要求进行,避免因安装不当对仪表造成损伤,以及影响计量精度.●流量计应尽量避免安装在架空较长的管道上,由于管道的下垂容易造成流量计与法兰间的密封泄漏.若必须安装时,须在流量计的上下游2D处分别设置管道支撑点.如果被测量介质需要进行温度压力补偿时(如蒸汽、压缩空气)，则测压点应在流量计下游约束~5D 处，测温点应在流量计流量下游4~8D处（如图6所示）图6 温度压力测量点示意图六、流量计的电气连接 基本型6.1电源、输出四位端子：四位端子的第一位是24V 电源+、第二位是24V 电源－（COM 端）、第三位是脉冲或频率输出端、第四是电流输出端。
COM 是它们公共端，详见下图：P O U TI O U TC O M24VVORTEX T R X +T R X -T R t +T R t -COMM TEMP PRESSUREV D D +O U T +O U T -V D D -TJTER006.2测量显示测量时显示：瞬时流量及单位，量程百分比值（对应电流输出和频率输出）。
涡街测出频率、累积总量或涡街输出频率，上电后，最下一行显示累积总量，可用键切换至输出频率显示。
（详见下图）图键盘定义与液晶显示说明：1、按一下“”键，仪表显示软件版本号后按“”键出现“参数设置”画面，然后再按“”键将光标移到“”键下面，按一下“”键进入输入密码“00000”状态，输入密码（19818），再按“”键将光标移到“”下面，按一下“”进入选择操作菜单进行参数设置。
如果想返回运行状态，将光标移到“”键下面，按一下“”键即可。
功能选择画面按一下“”键，仪表显示软件版本号, 再按“”进入功能选择画面，然后再按“”键，进行选择，在此画面里共有2项功能可选择；参数编号功能内容说明1 参数设置选择此功能，可进入参数设置画面2 总量清零选择此功能，可进行仪表总量清零操作6.2.1参数设置设置方法见6.26.2.2总量清零按一下“”键，仪表显示软件版本号后按“”键出现“参数设置”画面，然后再按“”键翻页到“总量清零”，输入总量清零密码00002，按“”键将光标移到“”键下面，按一下“”键，当总量清零密码自动变成“00000”后，仪表的清零功能完成，仪表内部的总量为0。
