载波芯片通信性能测试技术报告
载波信号实验报告模板
一、实验目的1. 理解载波信号的基本概念和特性。
2. 掌握载波信号的调制和解调方法。
3. 通过实验验证调制和解调过程，加深对理论知识的理解。
二、实验原理载波信号是一种频率较高的信号，常用于传输信息。
在通信系统中，载波信号可以将信息信号（如音频信号、视频信号等）调制到高频载波上，实现远距离传输。
本实验主要涉及以下原理：1. 调幅（AM）：将信息信号叠加到载波信号上，使其振幅随信息信号变化。
2. 调频（FM）：将信息信号的频率变化转换为载波信号的频率变化。
3. 调相（PM）：将信息信号的相位变化转换为载波信号的相位变化。
三、实验仪器1. 载波信号发生器2. 信息信号发生器3. 调制器4. 解调器5. 示波器6. 双踪示波器7. 连接线四、实验步骤1. 调幅实验（1）开启载波信号发生器，调整频率和幅度。
（2）开启信息信号发生器，调整频率和幅度。
（3）将信息信号输入调制器，选择调幅方式。
（4）将调幅后的信号输入解调器，观察解调后的信号波形。
（5）分析调幅信号的频谱，比较调制前后的频谱差异。
2. 调频实验（1）开启载波信号发生器，调整频率和幅度。
（2）开启信息信号发生器，调整频率和幅度。
（3）将信息信号输入调制器，选择调频方式。
（4）将调频后的信号输入解调器，观察解调后的信号波形。
（5）分析调频信号的频谱，比较调制前后的频谱差异。
3. 调相实验（1）开启载波信号发生器，调整频率和幅度。
（2）开启信息信号发生器，调整频率和幅度。
（3）将信息信号输入调制器，选择调相方式。
（4）将调相后的信号输入解调器，观察解调后的信号波形。
（5）分析调相信号的频谱，比较调制前后的频谱差异。
五、实验数据与分析1. 记录实验过程中各信号发生器的参数设置。
2. 观察调制和解调后的信号波形，分析信号的调制效果。
3. 比较调制前后的频谱，分析信号的频谱特性。
4. 分析实验结果，总结实验过程中遇到的问题和解决方法。
六、实验结论1. 通过实验，掌握了载波信号的基本概念和特性。
芯片实验报告
芯片实验报告芯片实验报告近年来，芯片技术的快速发展已经成为了现代科技的重要驱动力。
无论是智能手机、电脑还是家电产品，都离不开芯片的应用。
为了更好地了解和掌握芯片的原理和性能，我们进行了一系列的芯片实验。
实验一：芯片结构与制造工艺在第一个实验中，我们学习了芯片的结构和制造工艺。
芯片主要由晶圆、电路、封装等部分组成。
晶圆是芯片的基础，它由硅材料制成，并通过光刻技术制作出微小的电路结构。
电路则是芯片的核心部分，它通过金属导线连接各个功能区域，实现信号的传输和处理。
最后，芯片需要进行封装，以保护电路并方便与其他设备连接。
在制造工艺方面，我们了解到芯片制造需要经历多个步骤，如晶圆清洗、光刻曝光、薄膜沉积等。
每个步骤都需要精密的设备和工艺控制，以确保芯片的质量和性能。
实验二：芯片性能测试在第二个实验中，我们对芯片的性能进行了测试。
首先，我们测试了芯片的功耗。
通过连接电源和测量仪器，我们可以准确地测量芯片在不同工作状态下的功耗水平。
这对于优化芯片设计和提高能源效率非常重要。
接下来，我们测试了芯片的速度和响应时间。
通过输入不同的指令和数据，我们可以观察芯片的反应速度，并通过测量仪器得到具体的数据。
这有助于评估芯片的性能和响应能力，为后续的优化提供参考。
实验三：芯片应用实践在最后一个实验中，我们进行了芯片的应用实践。
我们选择了一个智能家居系统作为实践对象，利用芯片的处理能力和通信功能，实现了家庭设备的远程控制和智能化管理。
通过编写程序和连接传感器，我们能够通过手机或电脑控制灯光、温度、安防等功能，实现家居的智能化管理。
通过这个实践项目，我们不仅加深了对芯片技术的理解，还锻炼了自己的实践能力和创新思维。
我们意识到芯片技术的应用潜力巨大，将来可以在各个领域发挥重要作用，如医疗、交通、工业等。
结论通过这次芯片实验，我们对芯片的结构、制造工艺和性能有了更深入的了解。
芯片作为现代科技的核心，其应用和发展前景不可估量。
我们相信，在不久的将来，芯片技术将会继续创造出更多的奇迹，并为人类的生活带来更多便利和创新。
OFDMA技术实验报告
OFDMA技术实验报告实验名称：OFDMA技术实验实验目的：本实验旨在通过实际操作和测试，深入理解正交频分多址（OFDMA）技术的原理和应用，以及其在现代通信系统中的重要性。
通过实验，学生将能够掌握OFDMA的关键参数设置和性能评估方法。
实验原理：OFDMA是一种多址接入技术，它将频带分割成多个子载波，每个子载波可以分配给不同的用户，从而实现多用户的数据传输。
这种技术能够有效地提高频谱利用率，降低多径效应的影响，并支持高速数据传输。
实验设备与材料：- 计算机配备OFDMA仿真软件- 相关通信模块和接口- 信号发生器和频谱分析仪- 必要的连接线和测试设备实验步骤：1. 启动OFDMA仿真软件，设置实验参数，包括子载波间隔、调制方式、子载波数量等。
2. 通过信号发生器生成模拟信号，输入到仿真系统中。
3. 观察并记录OFDMA系统对信号的处理过程，包括子载波的分配和信号的调制解调。
4. 使用频谱分析仪对处理后的信号进行频谱分析，评估系统性能。
5. 调整实验参数，重复步骤2-4，观察不同参数设置下系统性能的变化。
6. 根据实验结果，分析OFDMA技术的优势和局限性。
实验结果：在本次实验中，我们观察到OFDMA技术能够有效地支持多用户接入，并且通过调整子载波间隔和调制方式，可以优化系统性能。
实验结果表明，OFDMA技术在频谱利用率和抗多径干扰方面表现出色。
实验分析与讨论：OFDMA技术在现代通信系统中具有广泛的应用，尤其是在4G和5G网络中。
通过本次实验，我们深入理解了OFDMA的工作原理和关键技术参数。
然而，OFDMA技术也存在一些局限性，如对同步误差和频率偏移较为敏感。
在未来的研究中，可以进一步探索如何优化OFDMA技术，以适应更复杂的通信环境。
结论：本实验成功地展示了OFDMA技术在多用户通信中的应用，并对其性能进行了评估。
通过实验，我们认识到OFDMA技术在提高频谱利用率和支持高速数据传输方面的潜力。
芯片技术实验报告
芯片技术实验报告芯片技术实验报告引言：芯片技术是当今科技领域的热门话题，它的发展对于现代社会的各个领域都有着深远的影响。
本实验报告旨在探讨芯片技术的基本原理、应用领域以及未来发展趋势。
一、芯片技术的基本原理芯片技术是一种集成电路技术，通过将大量的电子元件集成到一个微小的硅片上，实现电子设备的功能。
芯片技术的核心是微电子工艺，包括光刻、薄膜沉积、离子注入等工艺步骤。
其中，光刻技术是最关键的一步，通过光刻机将电路图案投射到硅片上，形成微小的电子元件。
二、芯片技术的应用领域1. 通信领域：芯片技术在通信领域的应用非常广泛，例如手机、路由器等设备都离不开芯片技术的支持。
芯片技术的不断发展使得通信设备更加小巧、高效，为人们的日常生活提供了便利。
2. 智能家居领域：随着物联网的快速发展，智能家居成为了人们生活中的重要组成部分。
芯片技术的应用使得智能家居设备能够实现互联互通，通过手机等终端控制各种家居设备，提高生活的便捷性和舒适度。
3. 医疗领域：芯片技术在医疗领域的应用也日益广泛。
例如，生物芯片可以用于基因检测、疾病诊断等方面，大大提高了医疗的精准性和效率。
4. 汽车领域：随着智能汽车的崛起，芯片技术在汽车领域的应用也越来越重要。
芯片技术可以实现车辆的智能驾驶、安全监测等功能，提高了驾驶的安全性和便捷性。
三、芯片技术的未来发展趋势1. 人工智能芯片：随着人工智能技术的快速发展，人们对于性能更强大、能够支持复杂计算的芯片需求越来越高。
未来的芯片技术将会更加注重人工智能的应用，提供更高效、更智能的解决方案。
2. 量子芯片：量子计算是目前计算机领域的热门研究方向，而量子芯片则是实现量子计算的关键。
未来芯片技术的发展将会朝着量子芯片方向发展，为计算机科学带来革命性的突破。
3. 纳米芯片：随着芯片技术的不断进步，芯片尺寸越来越小，功耗越来越低。
未来的芯片技术将会朝着纳米级别的发展，实现更高的集成度和更低的功耗，为各个领域的应用提供更强大的支持。
通信原理实验同步载波报告

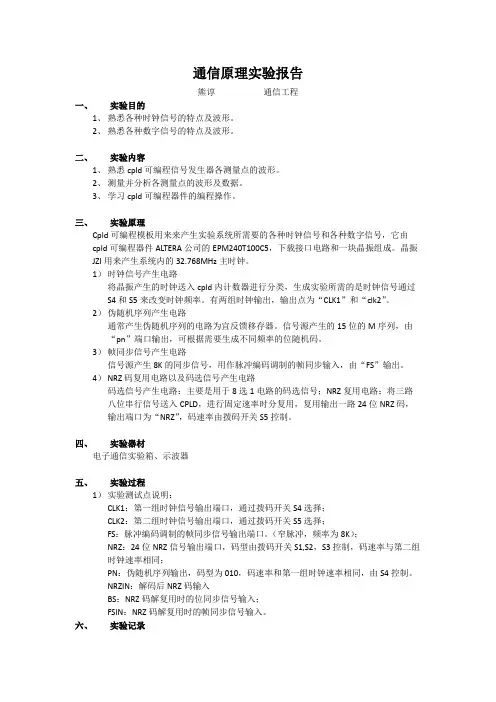

通信原理实验报告熊谆通信工程一、实验目的1、熟悉各种时钟信号的特点及波形。
2、熟悉各种数字信号的特点及波形。
二、实验内容1、熟悉cpld可编程信号发生器各测量点的波形。
2、测量并分析各测量点的波形及数据。
3、学习cpld可编程器件的编程操作。
三、实验原理Cpld可编程模板用来来产生实验系统所需要的各种时钟信号和各种数字信号，它由cpld 可编程器件ALTERA公司的EPM240T100C5，下载接口电路和一块晶振组成。
晶振JZI用来产生系统内的32.768MHz主时钟。
1）时钟信号产生电路将晶振产生的时钟送入cpld内计数器进行分类，生成实验所需的是时钟信号通过S4和S5来改变时钟频率。
有两组时钟输出，输出点为“CLK1”和“clk2”。
2）伪随机序列产生电路通常产生伪随机序列的电路为宜反馈移存器。
信号源产生的15位的M序列，由“pn”端口输出，可根据需要生成不同频率的位随机码。
3）帧同步信号产生电路信号源产生8K的同步信号，用作脉冲编码调制的帧同步输入，由“FS”输出。
4）NRZ码复用电路以及码选信号产生电路码选信号产生电路：主要是用于8选1电路的码选信号；NRZ复用电路：将三路八位串行信号送入CPLD，进行固定速率时分复用，复用输出一路24位NRZ码，输出端口为“NRZ”，码速率由拨码开关S5控制。
四、实验器材电子通信实验箱、示波器五、实验过程1）实验测试点说明：CLK1：第一组时钟信号输出端口，通过拨码开关S4选择；CLK2：第二组时钟信号输出端口，通过拨码开关S5选择；FS：脉冲编码调制的帧同步信号输出端口。
（窄脉冲，频率为8K）；NRZ：24位NRZ信号输出端口，码型由拨码开关S1,S2，S3控制，码速率与第二组时钟速率相同；PN：伪随机序列输出，码型为010，码速率和第一组时钟速率相同，由S4控制。
NRZIN：解码后NRZ码输入BS：NRZ码解复用时的位同步信号输入；FSIN：NRZ码解复用时的帧同步信号输入。
杭州电力线载波通信芯片传输速率
杭州电力线载波通信芯片传输速率随着电力系统的发展和智能化的进步，电力线载波通信技术也逐渐成为了电力行业中的重要组成部分。
作为电力线载波通信的核心部件，芯片的传输速率直接影响着通信的稳定性和效率。
本文将围绕杭州电力线载波通信芯片的传输速率展开介绍。
一、电力线载波通信芯片的作用和特点电力线载波通信芯片是电力线载波通信系统中的重要组成部分，主要负责将数字信号转换为电力线上的载波信号，并实现与电力线上其他终端设备的通信。
其主要特点如下：1. 高可靠性：通信芯片采用了先进的抗干扰技术和纠错编码算法，能够有效抵御电力线上的各种干扰信号，保证通信的稳定性和可靠性。
2. 高传输速率：通信芯片采用了先进的调制解调技术和信号处理算法，能够实现较高的传输速率，满足电力系统对大容量数据传输的需求。
3. 低功耗：通信芯片采用了低功耗设计，能够在保证性能的前提下降低功耗，延长终端设备的使用时间。
二、杭州电力线载波通信芯片的传输速率杭州电力线载波通信芯片是杭州电力公司自主研发的一款用于电力线载波通信的芯片，其传输速率是衡量其性能的重要指标之一。
根据杭州电力公司的技术文档，杭州电力线载波通信芯片的传输速率可达到XXX Mbps（兆比特每秒）。
高传输速率是杭州电力线载波通信芯片的一大优势，它能够满足电力系统对于大容量数据传输的需求。
通过提高传输速率，可以实现电力系统的远程监控、故障诊断、智能控制等功能，提升电力系统的运行效率和安全性。
三、杭州电力线载波通信芯片在电力系统中的应用杭州电力线载波通信芯片在电力系统中有着广泛的应用。
它可以应用于变电站、配电柜、智能电表等终端设备中，实现与电力线上其他终端设备的通信。
1. 变电站应用：杭州电力线载波通信芯片可以将变电站中的各种监测数据（如电压、电流、功率因数等）通过电力线传输到监控中心，实现对变电站的远程监控和管理。
2. 配电柜应用：杭州电力线载波通信芯片可以将配电柜中的各种开关状态、温度、湿度等信息传输到监控中心，实现对配电柜的智能控制和故障诊断。
载波模块通讯性能测试大纲
载波模块通讯性能测试大纲编制：日期：审核：日期：批准：日期：汇签：前言..............................................................................................d1范围 02规范性引用文件 03通用测试条件 03.1 气候 03.2 电源 (1)3.3 测试设备 (1)3.3.1 净化电源 (1)3.3.2 噪声信号发生器 (1)3.3.3 可调载波负载 (1)3.3.4 可调载波衰减器 (1)3.3.5 频谱分析仪 (1)3.3.6 信号耦合装置 (2)3.3.7 数字示波器 (2)3.3.8 测试工装 (2)4 检测方法及合格判断标准 (2)4.1 载波频率 (2)4.2 通信性能测试 (2)4.2.1 载波信号输出功率测试 (2)4.2.2 载波最大输出信号电平测试和带外干扰电平测试 (4)4.2.3 载波信号频带测试和频率漂移测试 (4)4.2.4 接收灵敏度测试 (4)4.2.5 抗噪声干扰能力测试 (6)4.2.6 抗阻抗变化能力测试 (7)4.2.7 在不同载波负载下的功率消耗测试 (8)4.2.8 载波通信成功率 (10)4.3 气候影响试验下载波通信性能测试 (11)4.3.1 高温试验下载波通信性能测试 (11)4.3.2 低温试验下载波通信测试 (12)4.3.3 湿热试验下载波通信测试 (13)4.4 电源影响下的载波通信测试 (14)4.4.1 电源断相试验下载波通信测试 (14)4.4.2 电源电压变化试验下载波通信测试 (14)4.4.3 电源电压缓升缓降试验下载波通信测试 (14)4.5 载波通信的连续通电稳定性试验 (15)4.6 组网中继功能测试 (16)4.7 测试环境组网路由中继测试 (16)4.8 测试环境点对点通讯能力对比测试 (16)4.9 抄表稳定性 (17)附录（测试记录表格） (17)随着电力线载波通信技术的发展，各种载波通信系统、载波模块在威胜集团有限公司的单相电子式载波表、三相电子式载波表、载波多功能表、低压集抄采集器和低压集抄集中器中得到广泛的应用，针对公司内部开发部的通讯、组网、中继、路由等测试，特制定本标准。
关于芯片的实验报告(3篇)
第1篇一、实验目的1. 了解集成电路封装知识，熟悉集成电路封装类型。
2. 掌握集成电路工艺流程，了解其基本原理。
3. 掌握化学去封装的方法，为后续芯片检测和维修提供技术支持。
二、实验仪器与设备1. 烧杯、镊子、电炉2. 发烟硝酸、浓硫酸、芯片3. 超纯水、防护手套、实验台等三、实验原理与内容1. 传统封装（1）塑料封装：双列直插DIP、单列直插SIP、双列表面安装式封装SOP、四边形扁平封装QFP、具有J型管脚的塑料电极芯片载体PLCC、小外形J引线塑料封装SOJ。
（2）陶瓷封装：具有气密性好、高可靠性或大功率的特点。
2. 集成电路工艺（1）标准双极性工艺（2）CMOS工艺（3）BiCMOS工艺3. 去封装（1）陶瓷封装：一般用刀片划开。
（2）塑料封装：化学方法腐蚀，沸煮。
四、实验步骤1. 打开抽风柜电源，打开抽风柜。
2. 将要去封装的芯片（去掉引脚）放入有柄石英烧杯中。
3. 戴上防护手套，确保实验安全。
4. 将烧杯放入电炉中，加入适量的发烟硝酸，用小火加热20~30分钟。
5. 观察芯片表面变化，待芯片表面出现裂纹后，取出烧杯。
6. 将烧杯放入冷水中冷却，防止芯片损坏。
7. 取出芯片，用镊子轻轻敲打芯片，使封装材料脱落。
8. 清洗芯片，去除残留的化学物质。
9. 完成实验。
五、实验结果与分析1. 实验结果通过本次实验，成功去除了芯片的封装材料，暴露出芯片内部结构，为后续检测和维修提供了便利。
2. 实验分析（1）实验过程中，严格控制了加热时间和温度，避免了芯片损坏。
（2）化学去封装方法操作简便，成本低廉，适用于批量处理。
（3）本次实验成功掌握了化学去封装的基本原理和操作步骤，为后续芯片检测和维修提供了技术支持。
六、实验总结1. 本次实验使我们对集成电路封装知识有了更深入的了解，熟悉了不同封装类型的特点。
2. 掌握了化学去封装的基本原理和操作步骤，为后续芯片检测和维修提供了技术支持。
3. 通过本次实验，提高了我们的实验操作能力和团队协作精神。
lte网络20m 20m载波聚合开发项目测试报告
LTE网络20M+20M载波聚合开发项目测试报告2014年2月目录1概述 (1)1.1.测试目的 (2)1.2.测试依据....................................................................................... 错误!未定义书签。
1.3.测试总体情况说明 (2)2.测试环境 (3)2.1.测试设备连接与组网 (3)2.2.测试系统配置 (5)2.3.测试工具及仪表 (5)2.4.测试系统基本配置 (6)3.测试项目 (6)3.1.激活/去激活辅载波 (6)3.1.1.激活辅载波 (6)3.1.1.1.测试目的 (6)3.1.1.2.测试配置 (6)3.1.1.3.测试原理 (6)3.1.1.4.测试方法 (7)3.1.1.5.测试结果分析 (7)3.1.1.6.测试小结 (7)3.1.2.去激活辅载波 (8)3.1.2.1.测试目的 (8)3.1.2.2.测试配置 (8)3.1.2.3.测试原理 (8)3.1.2.4.测试方法 (8)3.1.2.5.测试结果分析 (8)3.1.2.6.测试小结 (9)3.2.载波聚合和非载波聚合终端近、中点下行速率测试 (9)3.2.1.测试目的 (9)3.2.2.测试配置 (9)3.2.3.测试原理 (10)3.2.4.测试方法 (10)3.2.5.测试结果分析 (10)3.2.6.测试小结 (13)3.3.载波聚合和非载波聚合终端覆盖性能对比测试 (13)3.3.1.测试目的 (13)3.3.2.测试配置 (13)3.3.3.测试原理 (13)3.3.4.测试方法 (13)3.3.5.测试结果分析 (13)3.3.6.测试小结 (14)3.4.双载波与双载波小区的切换 (14)3.4.1.测试目的 (14)3.4.2.测试配置 (14)3.4.3.测试原理和切换流程图 (14)3.4.4.测试方法 (15)3.4.5.测试结果分析 (15)3.4.6.测试小结 (15)3.5.双载波与单载波小区的互切换 (15)3.5.1.双载波到单载波小区切换 (15)3.5.1.1.测试目的 (15)3.5.1.2.测试配置 (16)3.5.1.3.切换原理和切换流程图 (16)3.5.1.4.测试方法 (16)3.5.1.5.测试结果分析 (16)3.5.1.6.测试小结 (17)3.5.2.单载波到双载波小区切换 (17)3.5.2.1.测试目的 (17)3.5.2.2.测试配置 (17)3.5.2.3.切换原理和切换流程图 (17)3.5.2.4.测试方法 (17)3.5.2.5.测试结果分析 (17)3.5.2.6.测试小结 (18)4.测试总结 (18)1概述移动运营商正面临着多重挑战，一方面，移动宽带下的新应用导致用户对网络速率的要求在迅猛提升，必须有高速率的网络来满足用户的速率诉求；另一方面，移动宽带运营之争的核心是网络速率之争，在其他运营商高速移动网络建设的背景下，需要赢得速率之争，以保持市场占有率和移动宽带收入的持续增长。
载波晶振测试报告
载波中10M晶振测试报告
1.存在问题
本批次晶振供电的转压芯片LP2992IM-5在贴片时误贴成LP2992IM-3.3。
现部分板子转压芯片已更换，但还有部分仍未更换。
2.造成后果
(1)10M晶振频率会出现偏移，偏移量在150Hz左右。
(2)晶振出来的功率会减小，减小10dB左右。
3.测试目的
(1)如何正确的判断哪些板子已更换成LP2992IM-5，哪些尚未更换。
(2)晶振功率的测量。
4.测试时间
2014年5月28日
5.测试地点
南京理工大学微波与通信工程研究中心
6.测试单位
“载波”项目测试组
7.测试步骤
(1)用万用表测量加电端阻抗是否正常，如图1。
图1
(2)确定所需更换芯片的位置，如图2。
图2
(3)如何确认哪些板子还未更换成LP2992IM-5，如图3。
图3
(4)10M晶振功率测量点，如图4或图5。
图4
图5。
PLC(电力线载波通讯)性能仿真检测
PLC（电力线载波通讯）性能仿真检测通过对用电信息采集设备采集方式、检测流程和方法进行分析研究，模拟采集系统现场实际运行工况，搭建采集设备载波芯片性能试验装置，对入网采集设备载波芯片性能进行综合评价。
通过文章的分析，希望对相关工作起到借鉴的作用。
标签：电力线；载波；采集设备；性能测试引言低压电力线载波抄表系统是低压电网通讯的一种重要应用。
由于低压电网线路的阻抗变化和噪声干扰十分复杂，常常使得抄表系统在实际运行中的抄收成功率很低。
因此，通过对用电信息采集设备采集方式、检测流程和方法进行研究，在相对理想的检测环境下对入网采集设备载波性能进行综合评价。
1 总体设计方案1.1 采集系统基本结构分析目前，全国范围内的居民客户用电信息采集主要采用集中器实现，集中器通过上行信道与抄表主站通信，通过下行信道抄读下面挂载的各种表计。
目前集中器的上行传输方式主要选用光纤专网、GPRS/CDMA/3G无线公网；下行传输方式主要采用RS485通信、电力线载波、微功率无线网络等方式。
1.2 总体设计方案为模拟采集系统实际运行工况，项目组对以上所采用的方案进行分析，简化得出采集系统简化结构，按照此结构进行电力线载波通讯性能仿真模块设计。
电力线载波通讯性能仿真模块总体采用模块化设计，总体设计方案结构如图1总体设计方案结构图所示。
图1 总体设计方案结构图2 PLC（电力线载波通讯）性能仿真检测载波信号的传输介质是低压电力线，电力线中存在载波信号干扰、噪声干扰、衰减、阻抗变化、信号畸变等影响，造成电力线载波通信难以实现100%的通讯成功率。
为了衡量不同厂商集中器载波通讯的质量，文章分析了低压电力线的仿真模型，提出采用模块化设计仿真模拟各种现场运行工况，在同一测试平台下对集中器的载波通讯性能进行综合评判，具体设计思路及方案如下：2.1 电力线长度仿真模块2.1.1 线路长度电路模型低压电力线是一种分布参数电路，电流在导线的电阻中引起了沿线的电压降，同时又在导线周围产生了变动的磁场，这个变动的磁场沿着全线产生感应电压。
泉州联通WCDMA多载波实验报告
C ommun icatio ns World Weekly无线泉州联通W CDM A 多载波实验报告泉州联通运维部|许日聪测试结果证明，WC D M A 多载波技术是完全可行的，尤其适用于大中城市某些局部热点地区；另外，中国联通从现在开始就有必要考虑对用户数据速率接入进行差异化管理并逐步实施。
随着3G 业务的发展及用户的不断增加，中国联通的W CDMA 网络在局部热点地区忙时也可能存在一定拥塞。
为防患于未然，有必要进行多载波实验，以测试现有网络设备在多载波状态下的工作状况，为后期网络扩容提供建设性意见。
网络现状由于泉州校园HS 数据卡和R99手机（华为U1280）销量较为理想，导致局部地区用户较多，由于华为U1280仅支持384K 上网，不支持HS ，对网络造成了较大压力。
在某些特定地区忙时出现了W CDMA 网络拥塞（W CDMA 载波已扩至3/3/3）的情况。
在此情况下，有必要进行WCDMA 多载波的实验工作。
组网方案根据联通网络需要及中兴设备实际情况，泉州联通进行了WCDMA6载波的实验。
组网方案采取双BBU ，每个BBU 下3个异频小区，并且2个BBU 下6个小区的频点各不相同。
即采取2BBU+2RRU 覆盖，传输配置不变。
频率配置可以参考10713、10688、10663、10638、10613、10588，由于nodeb 只有高频、中频、低频三个选项，因此1个BBU 按照正常配置，另外1个BBU 需要按中心频点10613来配置。
具体如下。
泉州丰泽金鑫(NodeB I D=3342),新增1个RRU,新增1个BPC,建3个小区且下挂在新增的BPC 板上，频点分别为10638、10613、10588。
泉州丰泽金鑫_BBU1(Nod eB ID=1888),新增1个BPC,将泉州丰泽金鑫_BBU1_1_泉州联通毅都大厦扩成3小区，挂在新增的BPC 板上，频点分别为10713、10688、10663。
载波通信芯片
载波通信芯片载波通信芯片是一种用于无线通信中的重要电子元件，它可以实现信号的调制、放大、解调等功能。
本文将从其工作原理、应用领域和未来发展趋势等方面进行探讨。
一、工作原理载波通信芯片的工作原理可以简单地描述为两个步骤：调制和解调。
首先，调制器将要传输的信息信号与一定频率的高频信号进行合成，形成调制信号。
然后，调制信号通过天线发送出去，经过传输介质（如空气）到达接收端，再经过解调器进行解调，恢复出原始的信息信号。
具体来说，载波通信芯片内部包含有振荡器、放大器、滤波器和调制器等重要模块。
振荡器负责产生一定频率的高频信号，放大器将调制信号放大到合适的幅度，滤波器则用于去除频率不需要的信号，最后调制器将信息信号与高频信号进行合成。
二、应用领域载波通信芯片被广泛应用于各种无线通信设备中，如手机、电视、无线网络设备等。
其主要应用领域包括以下几个方面：1. 移动通信：载波通信芯片是实现手机通信的核心部件，可以使手机与基站之间进行无线信号的传输。
2. 无线网络：无线路由器、无线接入点等设备中的载波通信芯片可以实现无线网络的组网和数据传输。
3. 电视广播：数字电视和卫星电视等广播系统中的载波通信芯片可以实现信号的调制和解调，使电视信号进行无线传输。
4. 蓝牙设备：蓝牙耳机、蓝牙音箱等设备中的载波通信芯片可以实现蓝牙信号的传输和接收。
三、未来发展趋势随着5G时代的到来，载波通信芯片也将迎来新的发展机遇和挑战。
未来的载波通信芯片有以下几个发展趋势：1. 低功耗：随着物联网的兴起，对于无线通信设备的功耗要求越来越低，未来的载波通信芯片将更加注重节能和降低功耗。
2. 高速传输：5G网络的高速传输要求使通信芯片需要具备更高的数据传输能力和更快的信号处理速度。
3. 强安全性：随着数字安全威胁的增加，未来的载波通信芯片需要提供更高的安全性和防护机制，以防止信息泄漏和黑客攻击。
4. 小型化：随着电子设备的小型化趋势，未来的载波通信芯片将越来越小巧，以适应各种微型设备的需求。
爱立信包头载波聚合测试报告
serviceState
CarrierAggregationFunction=1
sCellActDeactDataThres
CarrierAggregationFunction=1
sCellActDeactProhibitTimer
CarrierAggregationFunction=1
sCellActDeactDataThresHyst
Frequency band B Frequency band B
Frequency band A
注：每一个蓝色拱形代表一个载波
Frequency band B
CA基本概念
› Primary Cell（PCell）：主小区是工作在主频带上的小区。UE在该小区进行初始连接建立 过程（connection establishment） 或开始连接重建立过程。在切换过程中该小区被指示为主 小区（This will also be the cell where the UE is connected to）；
© Ericsson AB 2013 | Page 2
多种聚合方式
› 为了高效地利用零碎的频谱，CA支持不同CC之间的聚合：
频段内连续载波聚合 频段内非连续载波聚合 跨频段载波聚合
© Ericsson AB 2013 | Page 3
Frequency band A Frequency band A
› 如果最小传输时间（Calculated as the number of bits, divided by the
number of bits that can be transmitted in one TTI by all active serving
载波通信单元测试技术研究
载波通信单元测试技术研究随着无线通信技术的不断发展，载波通信单元在通信系统中起到了至关重要的作用。
为了确保载波通信单元的性能和质量，需要进行单元测试。
本文将探讨载波通信单元测试技术的研究。
一、载波通信单元测试的目标1.验证功能：通过对载波通信单元的功能进行测试，确保其按照设计规范正确地执行。
2.测试性能：测试载波通信单元在不同负载和环境条件下的性能，以确保其能够满足实际需求。
3.确保健壮性：验证载波通信单元在异常情况下的响应和恢复能力，以确保系统的稳定性和可靠性。
二、载波通信单元测试的方法在进行载波通信单元测试时，可以采用以下方法：1.黑盒测试：这种方法基于对载波通信单元的规范要求进行测试，不考虑内部实现细节。
例如，可以通过输入输出验证功能是否正常工作。
2.白盒测试：这种方法基于对载波通信单元的内部工作原理进行测试。
通过查看代码和执行路径，可以验证代码逻辑是否正确。
3.灰盒测试：这种方法将黑盒和白盒测试相结合。
测试人员可以部分了解内部实现，以更全面地进行测试。
例如，通过调试接口和查看日志来检查确认功能是否正确。
三、载波通信单元测试的技术在进行载波通信单元测试时，可以应用以下技术：1.自动化测试：使用自动化测试工具，可以快速、准确地执行测试用例，提高测试效率。
例如，可以使用测试脚本或者测试框架来执行测试。
2.规模化测试：通过模拟大量用户和复杂情况，对载波通信单元进行大规模测试，以验证性能、稳定性和容错性。
3.异常测试：通过模拟各种异常情况，例如网络中断、资源不足等，测试载波通信单元的响应和恢复能力。
4.代码覆盖测试：通过使用代码覆盖率工具，可以评估测试用例对载波通信单元代码的覆盖情况，以提高测试用例的质量。
5.压力测试：通过模拟高负载和高并发情况，测试载波通信单元在压力下的性能和可靠性。
四、载波通信单元测试的流程1.需求分析：对载波通信单元的需求进行分析，确定测试的范围、目标和约束条件。
2.测试计划编制：根据需求分析结果，编制测试计划，包括测试目标、测试资源、测试环境和测试进度等。
制作载波片实训报告总结
制作载波片实训报告总结本次实训中，我们学习了如何制作载波片。
载波片是一种用于调制和解调无线电信号的电子器件，广泛应用于通信系统中。
通过实验，我们深入了解了载波片的工作原理、制作步骤和性能测试方法。
首先，我们学习了载波片的工作原理。
载波片通过改变信号的星座图，来改变信号的调制方式。
其中最常见的星座图有QPSK、16QAM和64QAM。
QPSK是一种2进制调制方式，16QAM和64QAM则是更高阶的调制方式。
载波片通过把信号分成不同的星座图点，然后将点映射到不同的载波频率上，完成信号调制的过程。
接下来，我们进行了载波片的制作。
制作载波片的步骤分为三部分：硬件设计、调制信号的生成和载波片PCB板的制作。
在硬件设计中，我们需要设计一个载波频率可变的振荡电路，同时通过开关控制信号的选择。
在调制信号的生成中，我们需要使用信号处理软件来生成各种星座图的信号。
最后，我们通过将硬件设计和信号源连接起来，并把电路制作在PCB板上，完成了载波片的制作。
在制作完成后，我们对载波片进行了性能测试。
测试中，我们首先使用示波器观察了输出的星座图，并根据星座图的特征分析了载波片的调制性能。
之后，我们使用频谱分析仪进行了频谱测试，并使用MATLAB软件对频谱进行了分析处理。
最终，我们得出了载波片在不同频率下的输出功率和谐波辐射水平等重要指标。
通过本次实训，我们深入了解了载波片的原理和制作步骤，掌握了对载波片进行测试和性能分析的方法和技能，提高了对通信系统和无线电信号处理的理解和实践能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
载波芯片通信性能测试
技术报告
目录
1.项目背景-----------------------------------------------3
2.项目意义及方案制定-------------------------------------3
3.具体测试实施情况---------------------------------------4
4.测试结果对比------------------------------------------11
0.项目背景
按照国家电网公司要求，将在未来几年内推行低压集中抄表系统，低压电力线载波抄表是主要抄表方式之一。
当前的载波抄表芯片厂家，都拥有自己不同的载波通信技术，在载波的调制方式、路由算法、组网等方面都有自己的独特技术，在不同的通信环境下，发挥着各自的优势，促进了载波抄表技术的百花齐放。
1.项目意义及方案制定
为进一步了解各种载波通信技术性能，分析可能影响载波通信的因素，研究各种载波产品的适用环境，比较各种通信产品的优劣，以保证天津市电力公司低压集抄工程采用尽可能优越的技术与产品，故组织进行了此次对几个主流载波芯片厂产品的对比测试工作。
以下测试数据除清华力合微电子的第二次测试是2010年10月进行外，其余生产厂家及清华力合微电子的第一次测试时间均为2009年9月份。
测试方案是由天津市电力公司营销部组织，电能计量中心、电费管理中心共同起草制定的，电能计量中心与电费中心负责具体的测试工作。
测试过程是在模拟台区现场的环境下进行测试，在各个时段不同负荷情况下进行抄表测试，对不同条件下的抄表成功率进行统计。
此阶段主要测试载波芯片在各种环境下的集中抄表能力、自组网能力，以及主动上报功能。
现场模拟测试以电能计量中心办公楼为测试台区，使用电费管理中心的现有主站；对于各厂家自己的独特功能如电费主站无法支持的，可使用厂家自己的测试平台进行，并对测试过程
采取统一的防作弊手段。
2.具体测试实施情况
本次测试对象包括主流载波芯片的生产厂家和部分电表厂家，其中以测试芯片厂家为主，对芯片的通信能力做全面测试，对电表厂家的测试侧重于使用载波芯片后的路由搜集能力和稳定性。
在测试过程中，部分芯片厂家对电能计量中心测试环境的电网噪声情况进行了分析，频谱图如下所示，频率从50多kHz到500 kHz，噪声干扰依次递减，在60 kHz左右的噪声最强，然后干扰程度不断下降，但在120 kHz左右和180 kHz左右的倍频处又有凸起，图中黄色亮点就是在120 kHz倍频出的噪声干扰凸起。
本次测试的芯片厂家选用的频段就有50-70 kHz、120 kHz左右，这几款芯片的受干扰程度最强烈，而大部分实际现场台区的噪声干扰要小得多。
所以，本次测试结果上的明显差距都是基于此噪声环境下所致。
图一噪声干扰频谱图
图二现场安装位置图
上图为本次测试表在电能计量中心楼内的现场安装位置图，由于测试期间楼内装修，导致许继和瑞斯康有1/3的测试表在安装地点上发生变化，变更完的安装地点距离集中器更远。
下面通过测试数据，对各厂家芯片的技术特点分别加以分析：
东软的测试结果
由于东软是本次测试的第一家，以它为试验对象进行了测试表安装地点的选取，由此确定了后续厂家测试表的安装位置，所以在试验过程上对东软放宽了一些，对于三相中继测试时选取的位置应该有5块不能通讯上，所以测试结果以括号里为准。
东软选择的频段是270 kHz，厂家自己测试功耗在1.7W左右，同时采用了跨相耦合的方式，在通信距离上表现一般，直抄能力不强，但是寻找路由、自组网收集表号的速度相对来说比较快，同时建立完路由再抄表的速度也很快。
事件上报的功能经过测试也可行。
弥亚微的测试结果
弥亚微选择的频段是76 kHz，厂家自己测试功耗不大于0.4W，采用了过零点左右各3.3ms的技术传输数据，波特率自适应，能够分出抄到电表所属的相位。
但是通信距离上表现一般，直抄能力不强，电网负载高对抄表效果也影响较大，自组网收集表号的速度也相对较慢。
测试过程运行时间越长路由越趋于稳定。
对于事件上报的功能，厂家着重测试了冲突检测机制，30块表同时上报最佳纪录能够上报成功25块。
鼎信的测试结果
鼎信选择的频段为421 kHz，自己测试的功耗为1.9W左右，采用了过零点左右共3.3ms的技术传输数据，够分出抄到电表所属的相位。
鼎信的直抄能力较强，通信距离很远，所以整个路由的中继深度很浅，但是缺点是传输速度相对较慢，单相只有100bps，三相同时传输也只能到达300bps,自组网收集表号的速度比普通抄表的速度要慢一些，收集的成功率也相对低一些。
对于事件上报的功能，本次测试的芯片没有开发。
但是具备主动上报的功能就可以实现事件上报。
清华力合微电子的测试结果
清华力合微电子采用的是OFDM正交多载波技术，本次测试的芯片是4载波，频段分别为52.8kHz，57.6kHz，62.4 kHz，67.2 kHz，通信速率为 2.4 kbps，同时也可以跨相耦合抄表。
力合微本次测试的芯片在上报表号上的模式与其他厂家不同，并没有采用集中器统一控制上报表号，而是上电即主动上报。
整体上看，清华力合的受噪声干扰程度也较深，导致抄表距离有限，直抄能力不强，但是在载波通
讯技术上提出了一种不同的思路，还有相当提升的空间，现在正在研发的芯片采用更多的正交载波去增强抗干扰能力。
清华力合微电子于2010年10月的第二次测试结果
本次现场模拟测试分为两个阶段，集中器的安装地点分别为四楼与二楼（见下图）。
图三 2010年10月力合微现场安装位置图
力合微更换为新型载波芯片后于2010年10月进行复测，本次的载波芯片依然采用OFDM正交多载波技术，中心频点改为390kHz，分为四载波，分别为384kHz、388.8kHz、393.6kHz、398.4kHz，通信速率为2.4kbps，从测试数据看，改进后的载波芯片测试效果比上一次好。
万胜的测试结果
万胜和鼎新一样采用的也是421 kHz频段，3.3ms的过零点技术，并且采用了单相1.2 kbps的通信速率，三相同时传输，加在一起传输速率能到3.6 kbps，本次测试环境下万胜的综合表现最好，通过厂家自己测试软件的数据显示，万胜的直抄能力仅比鼎信差一点，但是传输速率的提升让整个抄表周期很快，无论是自组网还是集中抄表都只用了10分钟左右就能100%抄到。
瑞斯康的测试结果
瑞斯康采用的频点为132kHz，通信速率是5.5kbps，并不像其他的芯片采用集中器-电能表主从网络，而是使用了分布式抄表，在集中器和电能表端都不记录路由信息，无论是上报表号还是集中抄表每一次都是自发的广播方式，不依据历史路由，缺点是直抄能力一般，
易受噪声干扰。
威胜、许继、科陆、新联都是采用东软芯片的电表厂家，在载波方案的应用中并没有太多亮点，在本测试报告中就不再详细描述，测试结果与东软芯片相近。
3.测试结果对比
将目前几个厂家的测试数据进行对比：
在抄表成功率上，表现最好的是鼎信和万胜，其他厂家如东软、弥亚微、清华力合微、瑞斯康几款表现相近；
在自组网上报表号方面，东软、万胜、瑞斯康的速度较快；其他厂家表现相近。
在频段选择方面，鼎信和万胜同样是421 kHz最高，其次是清华力合微改进后的芯片390kHz，东软270 kHz，瑞斯康132 kHz，弥亚微的最低60 kHz左右。
