OSPF路由协议配置指南
路由器OSPF动态路由配置
路由器OSPF动态路由配置实验目的掌握OSPF协议的配置方法：掌握查看通过动态路由协议OSPF学习产生的路由；熟悉广域网线缆的链接方式；技术原理OSPF开放式最短路径优先协议，是目前网路中应用最广泛的路由协议之一。
属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。
OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。
实验步骤新建packet tracer拓扑图（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。
（2）路由器之间通过V35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。
（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。
（4）在S3560上配置OSPF路由协议。
（5）在路由器R1、R2上配置OSPF路由协议。
（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。
（7）验证PC1、PC2主机之间可以互相同信；实验设备PC 2台；Switch_3560 1台；Router-PT 2台；直连线；交叉线；DCE串口线如图1-1图1-1PC1配置IP地址: 192.168.1.2子网掩码: 255.255.255.0网关: 192.168.1.1PC2配置IP地址: 192.168.2.2子网掩码: 255.255.255.0网关: 192.168.2.1S3560操作指令en （进入特权模式）ip routing （启动IP路由功能）vlan 10 （新建虚拟局域网VLAN10）exit （返回上层配置模式）vlan 20 （新建虚拟局域网VLAN20）int fa 0/10 （进入模块0的端口10）switchport access vlan 10 (将该端口划分到虚拟局域网VLAN10中）exit （返回上层配置模式）int fa 0/20 （进入模块0的端口20）switchport access vlan 20 (将该端口划分到虚拟局域网VLAN20中）exit （返回上层配置模式）int vlan 10 （进入虚拟局域网VLAN10中）ip address 192.168.1.1 255.255.255.0 （配置其IP地址为192.168.1.1 子网掩码为255.255.255.0）no shut （开启该端口）exit （返回上层配置模式）int vlan 20 （进入虚拟局域网VLAN20中）ip address 192.168.3.1 255.255.255.0 （配置其IP地址为192.168.3.1 子网掩码为255.255.255.0）no shut （开启该端口）end （退出）show ip route （查看路由表）router ospf 1 （启动ospf协议）network 192.168.1. 0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.1.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）network 192.168.3. 0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.3.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）end （退出）show ip route （查看路由表）R1操作指令en （进入特权模式）conf t （进入全局配置模式）hostname R1 （将路由器的名称更改为R1）int fa 0/0 （进入0模块的0端口）no shut （开启该端口）ip address 192.168.3.2 255.255.255.0 （设置该端口的IP地址为192.168.3.2 子网掩码为255.255.255.0）exit （返回上层配置模式）int s 2/0 （进入同步串行接口2号模块的0号接口）no shut （开启该接口）clock rate 64000 (配置其时钟频率64000，必须配置时钟才可通信)ip address 192.168.4.1 255.255.255.0 （设其接口的IP地址为192.168.4.1 子网掩码为255.255.255.0）end （退出）show ip route （查看路由表）conf t （进入全局配置模式）router ospf 1 （启动ospf协议）network 192.168.3.0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.3.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）network 192.168.4.0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.4.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）end （退出）show ip route （查看路由表）R2操作指令en （进入特权模式）conf t （进入全局配置模式）hostname R2 （将路由器的名称更改为R2）int fa 0/0 （进入0模块的0端口）no shut （开启该端口）ip address 192.168.2.1 255.255.255.0 （设置该端口的IP地址为192.168.2.1 子网掩码为255.255.255.0）exit （返回上层配置模式）int s 2/0 （进入同步串行接口2号模块的0号接口）no shut (开启该接口）ip address 192.168.4.2 255.255.255.0 （设其IP地址为192.168.4.2 子网掩码为255.255.255.0）end （退出）show ip route （查看路由表）conf t （进入全局配置模式)router ospf 1 （启动ospf协议）network 192.168.2.0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.2.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）network 192.168.4.0 0.0.0.255 area 0 （通告网络，意思就是告诉别人自己所连接的网络为192.168.4.0的网段，为了简单操作，设置整个流转区间都为骨干区域area 0 ）end （退出）show ip route (查看路由表)实验最终目的PC1上打开cmd（命令提示符）ping PC2（IP地址：192.168.2.2）有回复。
交换机路由协议——OSPF的配置
2S3600系列交换机路由协议——OSPF的配置一组网需求：所有设备运行OSPF(Open Shortest Path First)路由协议，且均在骨干区域中，PC-1和PC-2之间可以互访。
二组网图：三配置步骤：SwitchA配置：1 创建（进入）vlan10，并将端口E0/2加入vlan10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/22 创建（进入）vlan接口10，并配置IP地址[SwitchA]interface Vlan-interface 10[SwitchA-Vlan-interface10]ip add 10.1.1.2 255.255.255.03 创建（进入）vlan100，并将端口E0/1加入vlan100[SwitchA]vlan 100[SwitchA-vlan100]port Ethernet 0/14 创建（进入）vlan接口100，并配置IP地址[SwitchA]interface Vlan-interface 100[SwitchA-Vlan-interface100]ip add 100.1.1.1 255.255.255.05 启动并配置OSPF协议[SwitchA]ospf[SwitchA-ospf]area 0[SwitchA-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255[SwitchA-ospf-area-0.0.0.0]network 100.1.1.0 0.0.0.2556 向ospf中引入直连路由[SwitchA-ospf]import-route directSwitchB配置：1 创建（进入）vlan10，并将端口E0/2加入vlan10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/22 创建（进入）vlan接口10，并配置IP地址[SwitchB]interface Vlan-interface 10[SwitchB-Vlan-interface10]ip add 10.1.1.2 255.255.255.03 创建（进入）vlan200，并将端口E0/1加入vlan200[SwitchB]vlan 200[SwitchB-vlan200]port Ethernet 0/14 创建（进入）vlan接口200，并配置IP地址[SwitchB]interface Vlan-interface 200[SwitchB-Vlan-interface200]ip add 200.1.1.1 255.255.255.05 启动并配置OSPF协议[SwitchB]ospf[SwitchB-ospf]area 0[SwitchB-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255[SwitchB-ospf-area-0.0.0.0]network 200.1.1.0 0.0.0.2556 向ospf中引入直连路由[SwitchB-ospf]import-route direct四配置关键点：1．缺省情况下，在没有指定设备的router id即路由器ID号时，如果有LoopBack 接口地址，系统就选IP地址数值大的LoopBack地址作为路由器ID号；如果没有配置LoopBack接口地址，则选IP地址数值最大的VLAN接口地址做为路由器ID号。
OSPF路由协议配置

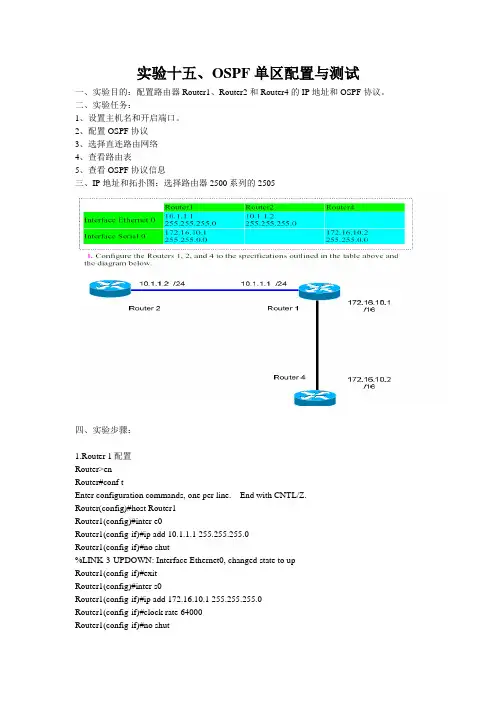

实验十五、OSPF单区配置与测试一、实验目的：配置路由器Router1、Router2和Router4的IP地址和OSPF协议。
二、实验任务：1、设置主机名和开启端口。
2、配置OSPF协议3、选择直连路由网络4、查看路由表5、查看OSPF协议信息三、IP地址和拓扑图：选择路由器2500系列的2505四、实验步骤：1.Router 1配置Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host Router1Router1(config)#inter e0Router1(config-if)#ip add 10.1.1.1 255.255.255.0Router1(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to upRouter1(config-if)#exitRouter1(config)#inter s0Router1(config-if)#ip add 172.16.10.1 255.255.255.0Router1(config-if)#clock rate 64000Router1(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down %LINK-3-UPDOWN: Interface Serial0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to up Router1(config-if)#exit2、Router2配置Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host Router2Router2(config)#INTER eInvalid CommandRouter2(config)#inter e0Router2(config-if)#ip add 10.1.1.2 255.255.255.0Router2(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to upRouter2#ping 172.16.10.23、Router4配置Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host Router4Router4(config)#inter s0Router4(config-if)#ip add 172.16.10.2 255.255.255.0Router4(config-if)#clock rate 64000Router4(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to upRouter4(config-if)#exit4、配置OSPF1>.Router1Router1(config)#router ospf 100Router1(config-router)#network 172.16.10.0 0.0.0.255 area 0Router1(config-router)#network 10.1.1.0 0.0.0.255 area 0Router1(config-router)# endRouter1#ping 172.16.10.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.10.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms2>.Router2Router2(config-if)#exitRouter2(config)#route ospf 100Router2(config-router)#network 10.1.1.0 0.0.0.255 area 0 3>.Router4Router4(config)#router ospf 100Router4(config-router)#network 172.16.10.0 0.0.0.255 area 0 Router4(config-router)# endRouter4#ping 10.1.1.2。
配置ospf路由协议
配置ospf路由协议OSPF（Open Shortest Path First）是一种用于路由选择的动态路由协议，它可以帮助网络管理员轻松地管理大型网络，并实现快速、可靠的数据传输。
配置OSPF路由协议是网络管理中的重要一环，本文将介绍如何配置OSPF路由协议，以及一些注意事项和最佳实践。
首先，我们需要了解OSPF的基本概念。
OSPF使用链路状态路由算法，通过建立邻居关系、交换链路状态信息，计算最短路径，并更新路由表。
在配置OSPF之前，需要确定网络拓扑结构，包括各个路由器的连接方式、IP地址分配等信息。
接下来，我们将介绍如何在Cisco路由器上配置OSPF。
首先，进入路由器的全局配置模式，使用命令“router ospf [process-id]”进入OSPF进程配置模式。
在这里，process-id是一个数字，用于区分不同的OSPF进程。
然后，使用命令“network [network-address] [wildcard-mask] area [area-id]”配置路由器所在网络的IP地址和区域ID。
这样，路由器就会开始发送Hello消息，建立邻居关系，并交换链路状态信息。
在配置OSPF时，需要注意一些常见的问题。
首先，确保所有路由器的OSPF进程ID、区域ID、网络地址和子网掩码配置一致，否则可能无法建立邻居关系。
其次，注意网络拓扑的稳定性，避免出现网络环路或者不稳定的链路，影响数据传输的可靠性。
另外，还有一些最佳实践可以帮助优化OSPF配置。
首先，合理划分区域，将网络分成不同的区域，减少LSA（链路状态广告）的传播范围，提高网络的可扩展性。
其次，使用OSPF路由的成本值来影响路由器的路径选择，可以通过调整成本值来实现负载均衡和流量控制。
最后，定期监控OSPF邻居状态、链路状态、路由表等信息，及时发现和解决网络故障。
总之，配置OSPF路由协议是网络管理中的重要工作，通过合理的配置和管理，可以实现网络的高效、可靠运行。
多区域OSPF路由协议配置
实验四多区域OSPF路由协议配置一、实验目的1．掌握OSPF路由协议的配置方法；2．掌握OSPF末节区域的配置。
3．掌握OSPF绝对末节区域的配置二、实验说明1．本实验并非自行设计实验，学生必须按拓扑图指示连接各设备，并完成相关配置，按步骤完成实验；2．掌握OSPF路由协议的配置方法3．掌握末节区域与绝对末节区域三、实验拓扑Pc0Pc1四、实验步骤（所有2层配置省略）R1上的配置：R1<config>#router ospf 100R1<config-router>#network 192.168.12.0 .255 area 0R1<config-router>#network 192.168.13.0 .255 area 0R2上的配置：R2<config>#router ospf 100R2<config-router>#network 192.168.12.0 .255 area 0R2<config-router>#network 192.168.23.0 .255 area 0R2<config-router>#network 192.168.24.0 .255 area 1 /*边界路由器*/R2<config-router>#area 1 stub /*1区域为末节区域*/ R3上的配置：R3<config>#router ospf 100R3<config-router>#network 192.168.13.0 .255 area 0R3<config-router>#network 192.168.23.0 .255 area 0R3<config-router>#network 192.168.37.0 .255 area 2 /*边界路由器*/R3<config-router>#area 2 stub no-summary /*2区域为绝对末节区域*/ R7上的配置：R7<config>#router ospf 100R7<config-router>#network 192.168.37.0 .255 area 2R7<config-router>#network 192.168.70.0 .255 area 2R7<config-router>#area 2 stub no-summaryR4上的配置：R4<config>#router ospf 100R4<config-router>#network 192.168.24.0 .255 area 1R4<config-router>#network 192.168.45.0 .255 area 1R4<config-router>#network 192.168.46.0 .255 area 1R4<config-router>#area 1 stubR5上的配置：R5<config>#router ospf 100R5<config-router>#network 192.168.45.0 .255 area 1R5<config-router>#network 192.168.56.0 .255 area 1R5<config-router>#network 192.168.50.0 .255 area 1R5<config-router>#area 1 stubR6上的配置：R6<config>#router ospf 100R6<config-router>#network 192.168.56.0 .255 area 1R6<config-router>#network 192.168.46.0 .255 area 1R6<config-router>#network 192.168.60.0 .255 area 1R6<config-router>#area 1 stub五、实验结果1.末节区域路由2.绝对末节区域路由3.连通性测试。
OSPF路由配置
OSPF试验1、给路由器接口配置IP地址R1(config)#int s2R1(config-if)#clock rate 64000R1(config-if)#ip add 13.0.0.1 255.0.0.0R1(config-if)#no shutdown……其他接口地址依次类推2、配置ospf路由协议R1(config)# router ospf 200 （启动OSPF进程200）R1(config-router)#network 13.0.0.1 0.0.0.0 area 0 （通告直联的网段）R1(config-router)#network 12.0.0.1 0.0.0.0 area 0 （通告直联的网段）……其他路由器依次类推3、查看路由配置R1#show running-configR1#show ip ospf （查看OSPF进程的详细信息）R1#show ip ospf neighbor （查看OSPF邻居表）R1# debug ip ospf event （查看OSPF更新事件）R1#show ip route （查看路由表）4、配置OSPF负载均衡R1(config-router)#maximum-paths 6 （调节最大负载均衡路径数量为6，默认为4）R1(config)#interface interfaceR1(config-if)#ip ospf cost 5 （设置接口的cost值为5）……其他接口依次类推5、OPSF密码认证明文认证：R1(config)#interface interfaceR1(config-if)#ip ospf authentication （启用OSPF明文链路验证）R1(config-if)#ip ospf authentication-key easthome （配置链路验证密码）……链路对端路由器也使用同样的配置密码即可。
路由器 OSPF配置
路由器 OSPF配置⒈简介●OSPF（Open Shortest Path First）是一种动态路由协议，用于在互联网中确定最短路径，并实现路由器之间的通信。
●本文档提供了配置路由器OSPF的详细步骤和相应的配置示例。
⒉确认网络拓扑结构●确认网络中使用的路由器和设备的数量和连接方式。
●确认每个路由器的IP地址和接口。
⒊ OSPF基本配置⑴ OSPF进程配置●在每个路由器上启动OSPF进程，并为其分配一个唯一的进程号。
⑵配置区域●将路由器分为不同的区域（Area），每个区域使用一个唯一的区域号。
⑶配置路由器ID●为每个路由器分配一个唯一的路由器ID将其用于OSPF邻居关系的建立和LSDB同步。
⒋ OSPF邻居关系建立⑴配置邻居关系●在每个路由器上配置与相邻路由器之间的邻居关系。
⑵验证邻居关系●确认邻居关系是否建立成功。
⒌ OSPF路由器类型配置●配置路由器类型（Router Type），包括：●ABR（Area Border Router）：用于连接不同的区域。
●ASBR（Autonomous System Border Router）：用于与其他自治系统之间交换路由信息。
●Internal Router：只在单个区域中工作。
⒍ OSPF网络类型配置●配置OSPF网络类型，包括：●Point-to-Point：点对点网络连接。
●Broadcast：广播网络连接。
●NBMA（Non-Broadcast Multiaccess）：非广播点对多点网络连接。
⒎路由器汇总配置●配置路由器进行路由汇总，减少网络中的路由数量。
⒏ OSPF策略配置●配置OSPF策略，包括：●路径选择优先级（Path Selection Priority）。
●区域边界策略（Area Border Policy）。
●链路成本（Link Cost）。
⒐验证与故障排除●验证OSPF路由表和邻居关系状态。
●对故障进行排查和修复。
⒑附件●本文档提供的配置示例所需的附件文件。
OSPF路由配置
S1/2 Router1 DCE
S1/2
F1/0 Router2 DTE PC2 验证网卡
172.16.3.22/24
网关： 网关：172.16.3.2
2、在PC1上ping 以下 ，哪些能通，哪些不能通，为什么？ 、 以下IP，哪些能通，哪些不能通，为什么？ 上 172.16.1.1 172.16.2.1 172.16.2.2 172.16.3.2 172.16.3.22
网关： 网关：172.16.3.2
1、在PC1和PC2的验证网卡上设置 地址和默 、 的验证网卡上设置IP地址和默 和 的验证网卡上设置 认网关。 认网关。
172.16.1.1/24
172.16.2.1/24
172.16.2.2/24
172.16.3.2/24ຫໍສະໝຸດ F1/0 PC1 验证网卡
172.16.1.11/24 网关： 网关：172.16.1.1
一、OSPF路由配置
实验目的： 实验目的：
管理员通过手工配置OSPF路由实现全网互通； 路由实现全网互通； 管理员通过手工配置 路由实现全网互通
172.16.1.1/24
172.16.2.1/24
172.16.2.2/24
172.16.3.2/24
F0/0 PC1 验证网卡
172.16.1.11/24 网关： 网关：172.16.1.1
验证完毕后，把红色的线缆拔掉，然后启用配置网卡， 验证完毕后，把红色的线缆拔掉，然后启用配置网卡， 重启路由器，交给另一小组继续做实验。 重启路由器，交给另一小组继续做实验。
清除设备的当前配置
清除路由器接口的IP地址： 清除路由器接口的 地址： 地址 Router（config-if）＃ ）＃no ip address （ ）＃ 关闭路由器上的RIP路由协议： 路由协议： 关闭路由器上的 路由协议 Router（config）＃ ）＃no router OSPF （ ）＃
ospf协议配置
ospf协议配置OSPF（Open Shortest Path First）是一种链路状态路由协议，被广泛应用于大型企业和网络服务提供商的局域网和广域网中。
OSPF基于Dijkstra算法，用于计算最短路径，并决定数据包的转发路径。
下面将介绍如何配置OSPF协议。
首先，需要在所有OSPF路由器上启用OSPF协议。
在Cisco路由器上，通过进入特权EXEC模式，并进入全局配置模式来启用OSPF。
具体命令如下：```Router> enableRouter# configure terminalRouter(config)# router ospf 进程号```在进入路由器命令模式后，需指定一个唯一的进程号，可以是任意的数字。
这个进程号将用于区分不同的OSPF进程。
然后，需要配置OSPF网络。
在OSPF中，网络被分成不同的区域。
每个区域使用一个32位的标识符来唯一标识。
在全局配置模式下配置区域命令，如下所示：```Router(config-router)# network 网络地址网络掩码 area 区域号```其中，网络地址和网络掩码定义了本地接口的子网范围。
区域号定义了所在OSPF区域的标识符。
接着，需要配置OSPF邻居关系。
OSPF邻居关系在OSPF路由器之间建立，以便交换路由信息。
在配置邻居关系之前，需要配置接口IP地址和区域号。
具体命令如下：```Router(config)#interface 接口编号Router(config-if)#ip address IP地址子网掩码Router(config-if)#ip ospf area 区域号```在配置完接口之后，可以配置OSPF邻居关系。
使用`neighbor IP地址`命令来添加邻居。
例如：```Router(config-router)#neighbor IP地址```最后，需要配置OSPF路由器的路由选择条件。
可以通过很多参数来指定路由选择条件，如带宽、延迟、可靠性等等。
OSPF路由协议配置(计算机网络实验)
实验八指导：OSPF路由协议配置（动态路由配置）一、实验指导网络拓扑图二、实验配置A 路由器的配置（左边）：（一）．基本配置：配置路由器主机名Router>enable (注：从用户模式进入特权模式)Router#configure terminal （注：从特权模式进入全局配置模式）Router(config)#hostname A （注：将主机名配置为“A”）A(config)#下面为路由器各接口分配IP 地址A(config)#interface serial 0/0A(config-if)#ip address 172.16.2.2 255.255.0.0注：设置路由器serial 0 的IP 地址为172.16.2.2，对应的子网掩码为255.255.0.0A(config-if)#no shutdown （注：开启serial 0 口）A(config-if)#exitA(config)#interface fastethernet 0/0A(config-if)#ip address 171.16.3.1 255.255.0.0注：设置路由器fastethernet 0 的IP 地址为172.16.3.1，对应的子网掩码为255.255.0.0A(config-if)#no shutdown （注：开启fastethernet 0 口）(二)．配置接口时钟频率（DCE）：A(config-if)#exitA(config)#interface serial 0/0A(config-if)clock rate 64000 注：设置接口物理时钟频率为64Kbps(三)．配置OSPF路由协议：A(config-if)#exitA(config)#router ospf 1 (注：在路由器A上启用路由协议OSPF) A(config-router)#network 171.16.0.0 0.0.255.255 area 0A(config-router)#network 172.16.0.0 0.0.255.255 area 0（注：1.公布属于171.16.0.0主类的子网；2.包含在172.16.0.0主类内的接口发送接收路由信息）B 路由器的配置（右边）：(一)．基本配置：配置路由器主机名Router>enable (注：从用户模式进入特权模式)Router#configure terminal （注：从特权模式进入全局配置模式）Router(config)#hostname B （注：将主机名配置为“B”）B(config)#下面为路由器各接口分配IP 地址B(config)#interface serial 0/0B(config-if)#ip address 172.16.2.1 255.255.0.0B(config-if)#no shutdown （注：开启serial 0 口）B(config-if)#exitB(config)#interface fastethernet 0/0B(config-if)#ip address 173.18.3.1 255.255.0.0B(config-if)#no shutdown （注：开启fastethernet 0 口）(二)．配置OSPF路由协议：B(config-if)#exitB(config)#router ospf 1 （注：启用路由器B的OSPF协议）B(config-router)#network 172.16.0.0 0.0.255.255 area 0B(config-router)#network 173.18.0.0 0.0.255.255 area 0（注：1.公布属于172.16.0.0主类的子网；2.包含在173.18.0.0主类内的接口发送接收路由信息）三、验证命令：show ip int briefshow ip routeshow ip protocolsshow ip ospfshow ip ospf interfaceshow ip ospf databaseping四、实验结果1.查看A,B路由器中路由项。
配置OSPF路由协议
配置OSPF路由协议在网络中配置OSPF（Open Shortest Path First）路由协议，可以实现动态路由的选择和更新，增加网络的可靠性和灵活性。
下面将介绍如何配置OSPF路由协议。
1.确定OSPF区域划分：在OSPF中，网络被划分为不同的区域（Area），每个区域都有一个唯一的标识符。
根据网络拓扑和需求，确定需要划分的区域数量和标识符。
2.配置路由器接口：将路由器的各个接口与网络连接，并进行必要的IP地址配置。
每个接口的IP地址应属于同一区域，并通过命令“router ospf area 区域编号”将接口连接到对应的区域。
3.配置区域边界路由器（ABR）：ABR是连接不同区域的路由器，需要进行特殊的配置。
在ABR上，通过命令“router ospf area 区域编号”将接口连接到对应的区域，并使用命令“area 区域编号 range 网络地址子网掩码”将其连接的网络范围标记为该区域。
4.配置自治系统边界路由器（ASBR）：ASBR是连接不同自治系统（AS）的路由器，需要进行特殊的配置。
在ASBR上，使用命令“router ospf”进入OSPF配置模式，并使用命令“re distribute 子网号子网掩码”将其连接的网络添加到OSPF路由表中。
5.配置OSPF路由协议：在每台路由器上，使用命令“router ospf 进程号”进入OSPF配置模式，并使用命令“network 子网号子网掩码 area 区域编号”将该路由器的接口添加到OSPF路由表中。
6.配置路由器的优先级：OSPF通过区域的优先级来选择区域内的DR（Designated Router）和BDR（Backup Designated Router）。
可以通过命令“priority 数字”设置路由器的优先级（默认为1），数字越大优先级越高。
7.验证OSPF配置：使用命令“show ip ospf”来验证OSPF路由协议的配置情况。
华为OSPF协议基本配置
华为OSPF协议基本配置OSPF（Open Shortest Path First）是一种链路状态路由协议，常用于大型网络中的内部网关协议（IGP）。
华为设备支持OSPF协议，并提供丰富的配置选项来进行基本的OSPF协议配置。
1. 配置路由器ID（Router ID）：在OSPF协议中，每个路由器都需要一个唯一的路由器ID来标识自己。
华为设备可以使用以下命令配置路由器ID：```[RouterA] ospf router-id 1.1.1.1```2. 配置区域（Area）：OSPF使用区域的概念来实现路由器的分层结构，不同区域之间的通信需要经过区域边界路由器（ABR）或自治系统边界路由器（ASBR）。
华为设备可以使用以下命令配置区域：```[RouterA] ospf area 0```3.配置接口：在OSPF中，需要将路由器的接口添加到相应的区域中，以便进行邻居关系的建立和路由信息的交换。
华为设备可以使用以下命令将接口添加到OSPF中：```[RouterA] interface GigabitEthernet 0/0/1[RouterA-GigabitEthernet0/0/1] ospf enable[RouterA-GigabitEthernet0/0/1] ospf area 0```4. 配置路由汇总（Route Summarization）：OSPF允许在ABR或ASBR上进行路由汇总，以减少网络中的路由表项数量和路由信息的传输量。
华为设备可以使用以下命令配置路由汇总：```[RouterA] ospf abr-summary 10.0.0.0 255.0.0.0```5. 配置路由过滤（Route Filtering）：OSPF允许在路由器上对路由进行筛选，以控制路由的学习和传播。
华为设备可以使用以下命令配置路由过滤：```[RouterA] ospf distribute-list export prefix-list PREFIX-LIST-OUT[RouterA] ospf distribute-list import prefix-list PREFIX-LIST-IN```6. 配置路由聚合（Route Aggregation）：OSPF允许在路由器上对多个具有相同前缀的路由进行聚合，以减少路由表项的数量和路由信息的传输量。
单区域OSPF路由协议的配置-电脑资料
单区域OSPF路由协议的配置-电脑资料1.拓扑图2.各路由器上配置完成后的 show runa.r1#show runBuilding configuration...Current configuration : 645 bytes!version 12.4no service timestamps log datetime msecno service timestamps debug datetime msec no service password-encryption!hostname r1!!interface Loopback0ip address 11.11.1.1 255.255.255.0!interface FastEthernet0/0ip address 172.16.123.1 255.255.255.0duplex autospeed auto!interface FastEthernet0/1ip address 10.10.1.254 255.255.255.0duplex autospeed auto!interface Vlan1no ip addressshutdown!router ospf 100log-adjacency-changesnetwork 172.16.123.1 0.0.0.0 area 0 network 10.10.1.254 0.0.0.0 area 0!ip classless!!line con 0line vty 0 4login!!end入内容b.r2#r2#show runBuilding configuration...Current configuration : 666 bytes!version 12.4no service timestamps log datetime msec no service timestamps debug datetime msec no service password-encryption!hostname r2!!interface Loopback0ip address 22.22.2.2 255.255.255.0!interface FastEthernet0/0ip address 172.16.123.2 255.255.255.0 duplex autospeed auto!interface FastEthernet0/1ip address 10.10.2.254 255.255.255.0 duplex autospeed auto!interface Vlan1no ip addressshutdown!router ospf 100router-id 22.22.2.2log-adjacency-changesnetwork 172.16.123.2 0.0.0.0 area 0 network 10.10.2.254 0.0.0.0 area 0!ip classless!!line con 0line vty 0 4login!!endc.r3#r3#show runBuilding configuration...Current configuration : 645 bytes!version 12.4no service timestamps log datetime msec no service timestamps debug datetime msec no service password-encryption!hostname r3!!interface Loopback0ip address 33.33.3.3 255.255.255.0!interface FastEthernet0/0ip address 172.16.123.3 255.255.255.0 duplex autospeed auto!interface FastEthernet0/1ip address 10.10.3.254 255.255.255.0duplex autospeed auto!interface Vlan1no ip addressshutdown!router ospf 100log-adjacency-changesnetwork 172.16.123.3 0.0.0.0 area 0network 10.10.3.254 0.0.0.0 area 0!ip classless!!line con 0line vty 0 4login!!end3.查看邻居表、拓扑表、路由表a.r1#show ip ospf neiNeighbor ID Pri State Dead Time Address Interface22.22.2.2 1 FULL/BDR 00:00:35 172.16.123.2 FastEthernet0/033.33.3.3 1 FULL/DROTHER 00:00:31 172.16.123.3 FastEthernet0/0r1#show ip ospf neiNeighbor ID Pri State Dead Time Address Interface22.22.2.2 1 FULL/BDR 00:00:30 172.16.123.2 FastEthernet0/033.33.3.3 1 FULL/DROTHER 00:00:36 172.16.123.3 FastEthernet0/0r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 3 subnetsC 10.10.1.0 is directly connected, FastEthernet0/1O 10.10.2.0 [110/2] via 172.16.123.2, 00:06:07, FastEthernet0/0O 10.10.3.0 [110/2] via 172.16.123.3, 00:05:57, FastEthernet0/011.0.0.0/24 is subnetted, 1 subnetsC 11.11.1.0 is directly connected, Loopback0172.16.0.0/24 is subnetted, 1 subnetsC 172.16.123.0 is directly connected, FastEthernet0/0r1#b.r2#show ip ospf neiNeighbor ID Pri State Dead Time Address Interface11.11.1.1 1 FULL/DR 00:00:38 172.16.123.1 FastEthernet0/033.33.3.3 1 FULL/DROTHER 00:00:31 172.16.123.3 FastEthernet0/0r2#show ip ospf dataOSPF Router with ID (22.22.2.2) (Process ID 100)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count172.16.123.1 172.16.123.1 2475 0x80000003 0x0055f2 2172.16.123.2 172.16.123.2 1926 0x80000005 0x006ed2 2172.16.123.3 172.16.123.3 1651 0x80000007 0x0087b2 222.22.2.2 22.22.2.2 489 0x80000007 0x0063f0 211.11.1.1 11.11.1.1 489 0x80000007 0x003254 233.33.3.3 33.33.3.3 469 0x80000003 0x009c89 2Net Link States (Area 0)Link ID ADV Router Age Seq# Checksum172.16.123.1 11.11.1.1 469 0x80000004 0x00fd41r2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 3 subnetsO 10.10.1.0 [110/2] via 172.16.123.1, 00:07:57, FastEthernet0/0C 10.10.2.0 is directly connected, FastEthernet0/1O 10.10.3.0 [110/2] via 172.16.123.3, 00:07:47, FastEthernet0/022.0.0.0/24 is subnetted, 1 subnetsC 22.22.2.0 is directly connected, Loopback0172.16.0.0/24 is subnetted, 1 subnetsC 172.16.123.0 is directly connected, FastEthernet0/0r2#c.r3#show ip ospf neiNeighbor ID Pri State Dead Time Address Interface22.22.2.2 1 FULL/BDR 00:00:33 172.16.123.2 FastEthernet0/011.11.1.1 1 FULL/DR 00:00:37 172.16.123.1 FastEthernet0/0r3#show ip ospf dataOSPF Router with ID (33.33.3.3) (Process ID 100)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count172.16.123.1 172.16.123.1 2546 0x80000003 0x0055f2 2172.16.123.2 172.16.123.2 1997 0x80000005 0x006ed2 2172.16.123.3 172.16.123.3 1722 0x80000007 0x0087b2 222.22.2.2 22.22.2.2 560 0x80000007 0x0063f0 211.11.1.1 11.11.1.1 560 0x80000007 0x003254 233.33.3.3 33.33.3.3 540 0x80000003 0x009c89 2Net Link States (Area 0)Link ID ADV Router Age Seq# Checksum172.16.123.1 11.11.1.1 540 0x80000004 0x00fd41r3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA externaltype 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 3 subnetsO 10.10.1.0 [110/2] via 172.16.123.1, 00:08:59, FastEthernet0/0O 10.10.2.0 [110/2] via 172.16.123.2, 00:08:59, FastEthernet0/0C 10.10.3.0 is directly connected, FastEthernet0/133.0.0.0/24 is subnetted, 1 subnetsC 33.33.3.0 is directly connected, Loopback0172.16.0.0/24 is subnetted, 1 subnetsC 172.16.123.0 is directly connected, FastEthernet0/0r3#备注：在Packet Tracer环境中，如开始没有配置router-id，之后才配置loopback 0 IP地址，loopback地址不会自动成为router-id，而需要保存配置后，用reload命令重启路由器，，电脑资料《单区域OSPF路由协议的配置》(https://www.)。
实验十一配置OSPF路由协议
实验十一配置OSPF路由协议实验背景：OSPF（Open Shortest Path First）是一个内部网关协议（IGP），用于在一个自治系统（AS）内部进行路由选择。
OSPF使用链路状态数据库（LSDB）来记录网络拓扑信息，并通过计算最短路径树来确定最佳路径。
在本实验中，将学习如何配置OSPF路由协议，以在网络中实现动态路由。
实验目标：1.在网络中配置OSPF路由协议。
2.根据网络中的需求调整OSPF路由设置。
3.验证配置的正确性，并测试动态路由的性能。
实验材料：1.三台路由器（R1、R2和R3）。
2.两台终端设备（PC1和PC2）。
3.连接路由器和终端设备的适当数量的以太网电缆。
实验步骤：1.连接设备：a. 将R1的Ethernet 0/0接口连接到R2的Ethernet 0/0接口。
b. 将R1的Ethernet 0/1接口连接到PC1的网卡。
c. 将R2的Ethernet 0/1接口连接到R3的Ethernet 0/0接口。
d. 将R3的Ethernet 0/1接口连接到PC2的网卡。
2.配置基本网络设置：a.在每台路由器上配置主机名和密码：R1(config)# hostname R1R1(config)# enable secret <password>R2(config)# hostname R2R2(config)# enable secret <password>R3(config)# hostname R3R3(config)# enable secret <password>b.配置每台路由器的接口IP地址：R1(config)# interface Ethernet 0/0R1(config-if)# ip address <ip_address> <subnet_mask> R1(config)# interface Ethernet 0/1R1(config-if)# ip address <ip_address> <subnet_mask> R2(config)# interface Ethernet 0/0R2(config-if)# ip address <ip_address> <subnet_mask> R2(config)# interface Ethernet 0/1R2(config-if)# ip address <ip_address> <subnet_mask> R3(config)# interface Ethernet 0/0R3(config-if)# ip address <ip_address> <subnet_mask>R3(config)# interface Ethernet 0/1R3(config-if)# ip address <ip_address> <subnet_mask>c.配置每台PC的IP地址和默认网关：PC1> ip <ip_address> <subnet_mask> <default_gateway>PC2> ip <ip_address> <subnet_mask> <default_gateway>3.配置OSPF协议：a.在每个路由器上启用OSPF：R1(config)# router ospf <process_id>R1(config-router)# network <network_address> <wildcard_mask> area <area_id>R2(config)# router ospf <process_id>R2(config-router)# network <network_address> <wildcard_mask> area <area_id>R3(config)# router ospf <process_id>R3(config-router)# network <network_address> <wildcard_mask> area <area_id>b.在R1和R3之间配置OSPF邻居：R1(config-router)# neighbor <R3_interface_ip_address><R3_interface>R3(config-router)# neighbor <R1_interface_ip_address> <R1_interface>c.在PC1和PC2上检查IP连接以验证OSPF配置的正确性。
ospf路由协议配置
竭诚为您提供优质文档/双击可除ospf路由协议配置篇一：ospF协议配置的主要命令ospF开放式最短路径优先算法openshortestpathFirst （ospF将时间和距离的资源最优化，这种最优化的结果就是速度的最优化，每个时间片和时系分隔中总有空隙的路径资源存在，使得空隙路径资源被最大化的利用，如果能够将此算法用于“智能交通管理”中，那将是一大突破）(参见：ospF开放式最短路径优先算法openshortestpathFirst)1．routerospf启动ospF路由协议进程并进入ospF配置模式。
若进程已经启动，则该命令的作用就是进入ospF配置模式。
其中processid(pid)是ospF的进程号，它的范围是1~65535，id 可以在指定的范围内随意设置，它只对本地路由器内部有意义，不同的路由器pid可以相同，也可以不同。
Router-test(config)#routerospf10//路由器启动ospf进程，进程号为102．networkaddresswildmaskareaarea-idnetworkiparea配置ospF运行的接口并指定这些接口所在的区域id。
ospF路由协议进程将对每一个network配置，搜索落入addresswildmask范围（可以是无类别的网段）的接口，然后将这些接口信息放入ospF链路状态信息数据库相应的area-id中。
(ospF的spF要覆盖全网络的路径，所以使用wildmask，而Rip的V_d只是一个很小的局部范围，因此不能使用wildmask进行覆盖，其中子网掩码的反码的计算方法为，将子网掩码表示成2进制，然后各位取反，再转换成10进制即可。
如：子网掩码：255.0.0.0的反码为0.255.255.255) ospF协议交互的是链路状态信息而不是具体路由信息。
ospF路由是对链路状态信息数据库调用spF算法（参见：spF 算法）计算出来的。
(完整word版)ospf路由协议的配置
ospf路由协议的配置路由协议ospf的配置一、Ospf简介：OSPF（Open Shortest Path First ）为IETF OSPF 工作组开发的一种基于链路状态的内部网关路由协议。
OSPF专为IP 开发的路由协议，直接运行在IP 层上面，协议号为89，采用组播方式进行OSPF包交换，组播地址为224.0.0.5 （全部OSPF路由器）和224.0.0.6 （指定路由器）。
链路状态算法是一种与哈夫曼向量算法（距离向量算法）完全不同的算法，应用哈夫曼向量算法的传统路由协议为RIP，而OSPF 路由协议是链路状态算法的典型实现。
与RIP 路由协议对比，OSPF 除了算法上的不同，还引入了路由更新认证、VLSMs(可变长子网掩码)、路由聚合等新概念。
即使RIPv2 做了很大的改善，可以支持路由更新认证、可变长子网掩码等特性，但是RIP 协议还是存在两个致命弱点：1 ）收敛速度慢；2 ）网络规模受限制，最大跳数不超过16跳。
OSPF的出现克服了RIP 的弱点，使得IGP 协议也可以胜任中大型、较复杂的网络环境。
OSPF路由协议利用链路状态算法建立和计算到每个目标网络的最短路径，该算法本身较复杂，以下简单地、概括性地描述了链路状态算法工作的总体过程：a 初始化阶段，路由器将产生链路状态通告，该链路状态通告包含了该路由器全部链路状态；b 所有路由器通过组播的方式交换链路状态信息，每台路由器接收到链路状态更新报文时，将拷贝一份到本地数据库，然后再传播给其它路由器；c 当每台路由器都有一份完整的链路状态数据库时，路由器应用Dijkstra算法针对所有目标网络计算最短路径树，结果内容包括：目标网络、下一跳地址、花费，是IP路由表的关键部分。
如果没有链路花费、网络增删变化，OSPF将会十分安静，如果网络发生了任何变化，OSPF通过链路状态进行通告，但只通告变化的链路状态，变化涉及到的路由器将重新及运行Dijkstra算法，生成新的最短路径树。
如何在路由器上配置OSPF协议？
如何在路由器上配置OSPF协议？OSPF协议（Open Shortest Path First，开放最短路径优先协议）是一种常用的动态路由协议，它能够自动发现网络中的路由器并建立路由表。
下面介绍如何在路由器上配置OSPF协议。
1.启用OSPF首先，需要启用OSPF协议。
打开路由器的命令行界面，使用以下命令启用OSPF：Router(config)# router ospf [process-id]其中[process-id]是OSPF进程的ID，可以是一个1到65535之间的整数。
通常，您可以使用默认值1。
2.配置OSPF区域接着，需要配置OSPF区域。
在OSPF进程下，使用以下命令指定区域：Router(config-router)# area [area-id]其中[area-id]是OSPF区域的ID，可以是一个0到4294967295之间的整数或点分十进制表示的IP地址。
例如，如果您想将区域设置为0.0.0.0，可以使用以下命令：Router(config-router)# area 0.0.0.03.配置接口现在，需要将接口添加到OSPF区域。
在路由器接口下，使用以下命令指定OSPF区域：Router(config-if)# ospf [process-id] area [area-id]其中[process-id]是OSPF进程的ID，[area-id]是OSPF区域的ID。
例如，如果您想将接口FastEthernet0/0添加到区域0.0.0.0，并使用进程ID为1，可以使用以下命令：Router(config-if)# ospf 1 area 0.0.0.04.配置OSPF参数您可以在OSPF进程下配置各种参数，如路由器ID、网络类型、接口开销等。
以下是一些常见参数的配置命令：设置路由器ID：Router(config-router)# router-id [router-id]其中[router-id]是路由器。
如何配置OSPF协议
OSPF（开放式最短路径优先协议）是一种基于链路状态的路由协议，用于实现大型的企业网络中的路由。
本文将介绍如何配置OSPF。
1. 配置OSPF进程
在每个运行OSPF的路由器上配置OSPF进程。
进入路由器的配置模式并输入以下命令：
Router(config)# router ospf process-id
将process-id替换为一个整数值，可以是任何数字，但它应该在整个网络中唯一。
2. 配置区域
将每个路由器分配到一个或多个区域中。
在路由器上，进入配置模式并输入以下命令：
Router(config-router)# area area-id
将area-id替换为一个数字，可以是任何数字，但应该在整个网络中唯一。
3. 配置网络
在每个路由器上，配置与OSPF连接的每个网络。
Router(config-router)# network network-address wildcard-mask area area-id
将network-address替换为网络地址，wildcard-mask替换为反掩码，area-id替换为路由器所在区域的ID。
4. 确认配置
输入以下命令以确认OSPF配置：
Router# show ip protocols
Router# show ip ospf neighbor
使用这些命令可以查看OSPF协议的状态，以及与其他OSPF路由器的领域关系。
以上是配置OSPF的基本步骤。
但在实际操作时，需要考虑到网络的规模和层级结构，以便更好地组织和管理网络。
OSPF路由协议配置指南
OSPＦ路由协议配置指南OSPＦ(Ｏpen Shｏrtest Ｐath Fｉrsｔ）是一个内部网关协议(IｎteriｏｒＧateway Pro ｔoｃol,简称ＩGP)，一个链路状态路由选择协议,用于在单一自治系统(autonｏmoｕｓｓysｔｅｍ,AS)内决策路由。
OSPＦ通过路由器之间通告网络接口的状态来建立链路状态数据库,生成最短路径树，每个OS PＦ路由器使用这些最短路径构造路由表。
文档见ＲFＣ2１７８。
1、OＳPF网络的特点是什么？osｐf是一种链路状态路由协议，与距离矢量路由协议相对,它使用区域边界路由器和一个骨干区域,ospf定义的网络类型有:点到点、广播、非广播、点到多点等。
2、什么是区域边界路由器（ABＲ)?一个自治系统划分为多个区域，一个区域边界路由器连接同一个自治系统中的两个或者多个区域。
3、什么是骨干区域？骨干区域是一个与区域边界路由器相连接的区域,通常一个区域到另一个区域只能经过骨干区域。
4、ospf网络中有什么类型的路由器:骨干路由器、区域边界路由器、内部路由器、自治系统边界路由器(它连接两个自治系统)。
５路由汇总:由区域边界路由器和自治系统边界路由器产生的路由的集合，它将向邻接的路由器通告。
如果一个区域内的网络编号是连续的，那么区域边界路有器和自治系统边界路由器就能够被配置成通告路由，汇总路由指定了网络编号的范围。
路由汇总减少了链接状态数据库的大小。
6区域的类型：•短秃区域（sｔｕb）:一种外部路由不流进的区域。
所谓外部路由是指任何非oｓpf发起的路由,例如一条由其他路由协议发布的路由就是外部路由,外部路由通常在一个ｏｓpｆ互联网上泛洪式流过。
如果一个区域只有一个出口,就几乎没有理由将大量路由流进该区域,只送一条缺省LSA路由到这个区域。
通过该路由。
短秃区域可以到达本自治区域以外的终端。
•完全短秃区域。
除了不将外部路由泛洪进该区域外，甚至连ospｆ概要路由也不进该区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OSPF路由协议配置指南
OSPF(Open Shortest Path First)是一个内部网关协议(Interior Gateway Protocol,简称I GP)，一个链路状态路由选择协议，用于在单一自治系统(autonomous system,AS)内决策路由。
OSPF通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OS PF路由器使用这些最短路径构造路由表。
文档见RFC2178。
1、OSPF网络的特点是什么？ospf是一种链路状态路由协议，与距离矢量路由协议相对，它使用区域边界路由器和一个骨干区域，ospf定义的网络类型有：点到点、广播、非广播、点到多点等。
2、什么是区域边界路由器（ABR)？一个自治系统划分为多个区域，一个区域边界路由器连接同一个自治系统中的两个或者多个区域。
3、什么是骨干区域？骨干区域是一个与区域边界路由器相连接的区域，通常一个区域到另一个区域只能经过骨干区域。
4、ospf网络中有什么类型的路由器：骨干路由器、区域边界路由器、内部路由器、自治系统边界路由器（它连接两个自治系统）。
5路由汇总：由区域边界路由器和自治系统边界路由器产生的路由的集合，它将向邻接的路由器通告。
如果一个区域内的网络编号是连续的，那么区域边界路有器和自治系统边界路由器就能够被配置成通告路由，汇总路由指定了网络编号的范围。
路由汇总减少了链接状态数据库的大小。
6区域的类型：
•短秃区域（stub)：一种外部路由不流进的区域。
所谓外部路由是指任何非ospf发起的路由，例如一条由其他路由协议发布的路由就是外部路由，外部路由通常在一个ospf
互联网上泛洪式流过。
如果一个区域只有一个出口，就几乎没有理由将大量路由流进该区域，只送一条缺省LSA路由到这个区域。
通过该路由。
短秃区域可以到达本自治区域以外的终端。
•完全短秃区域。
除了不将外部路由泛洪进该区域外，甚至连ospf概要路由也不进该区域。
7．有关csico路由器命令
全局设置
任务命令
指定使用OSPF协议router ospf process-id 1
指定与该路由器相连的网络network address wildcard-mask area
area-id 2
neighbor ip-address
指定与该路由器相邻的节点
地址
注：1、OSPF路由进程process-id必须指定范围在1-65535，多个OSPF进程可以在同一个路由器上配置，但最好不这样做。
多个OSPF进程需要多个OSPF数据库的副本，必须运行多个最短路径算法的副本。
process-id只在路由器内部起作用，不同路由器的process-id可以不同。
2、wildcard-mask是子网掩码的反码, 网络区域ID area-id在0-4294967295内的十进制数，也可以是带有IP地址格式的x.x.x.x。
当网络区域ID为0或0.0.0.0时为主干域。
不同网络区域的路由器通过主干域学习路由信息。
8．基本配置举例:
Router1: interface ethernet 0
ip address 192.1.0.129 255.255.255.192
!
interface serial 0
ip address 192.200.10.5 255.255.255.252
!
router ospf 100
network 192.200.10.4 0.0.0.3 area 0
network 192.1.0.128 0.0.0.63 area 1
!
Router2:
interface ethernet 0
ip address 192.1.0.65 255.255.255.192 !
interface serial 0
ip address 192.200.10.6 255.255.255.252 !
router ospf 200
network 192.200.10.4 0.0.0.3 area 0
network 192.1.0.64 0.0.0.63 area 2
!
Router3:
interface ethernet 0
ip address 192.1.0.130 255.255.255.192 !
router ospf 300
network 192.1.0.128 0.0.0.63 area 1
!
Router4:
interface ethernet 0
ip address 192.1.0.66 255.255.255.192 !
router ospf 400
network 192.1.0.64 0.0.0.63 area 1
!
相关调试命令：
debug ip ospf events
debug ip ospf packet
show ip ospf
show ip ospf database
show ip ospf interface
show ip ospf neighbor
show ip route
9. 使用身份验证
为了安全的原因，我们可以在相同OSPF区域的路由器上启用身份验证的功能，只有经过身份验证的同一区域的路由器才能互相通告路由信息。
在默认情况下OSPF不使用区域验证。
通过两种方法可启用身份验证功能，纯文本身份验证和消息摘要(md5)身份验证。
纯文本身份验证传送的身份验证口令为纯文本，它会被网络探测器确定，所以不安全，不建议使用。
而消息摘要(md5)身份验证在传输身份验证口令前，要对口令进行加密，所以一般建议使用此种方法进行身份验证。
使用身份验证时，区域内所有的路由器接口必须使用相同的身份验证方法。
为起用身份验证，必须在路由器接口配置模式下，为区域的每个路由器接口配置口令。
任务命令
指定身份验证area area-id authentication
[message-digest]
使用纯文本身份验证ip ospf authentication-key password
使用消息摘要(md5)身份验证ip ospf message-digest-key keyid md5
key
以下列举两种验证设置的示例，示例的网络分布及地址分配环境与以上基本配置举例相同，只是在Router1和Router2的区域0上使用了身份验证的功能。
:
例1.使用纯文本身份验证
Router1:
interface ethernet 0
ip address 192.1.0.129 255.255.255.192
!
interface serial 0
ip address 192.200.10.5 255.255.255.252 ip ospf authentication-key cisco
!
router ospf 100
network 192.200.10.4 0.0.0.3 area 0
network 192.1.0.128 0.0.0.63 area 1
area 0 authentication
!
Router2:
interface ethernet 0
ip address 192.1.0.65 255.255.255.192 !
interface serial 0
ip address 192.200.10.6 255.255.255.252 ip ospf authentication-key cisco
!
router ospf 200
network 192.200.10.4 0.0.0.3 area 0
network 192.1.0.64 0.0.0.63 area 2
area 0 authentication
!
例2.消息摘要(md5)身份验证：
Router1:
interface ethernet 0
ip address 192.1.0.129 255.255.255.192 !
interface serial 0
ip address 192.200.10.5 255.255.255.252 ip ospf message-digest-key 1 md5 cisco !
router ospf 100
network 192.200.10.4 0.0.0.3 area 0
network 192.1.0.128 0.0.0.63 area 1
area 0 authentication message-digest
!
Router2:
interface ethernet 0
ip address 192.1.0.65 255.255.255.192 !
interface serial 0
ip address 192.200.10.6 255.255.255.252 ip ospf message-digest-key 1 md5 cisco !
router ospf 200
network 192.200.10.4 0.0.0.3 area 0
network 192.1.0.64 0.0.0.63 area 2
area 0 authentication message-digest !
相关调试命令：
debug ip ospf adj
debug ip ospf events。
