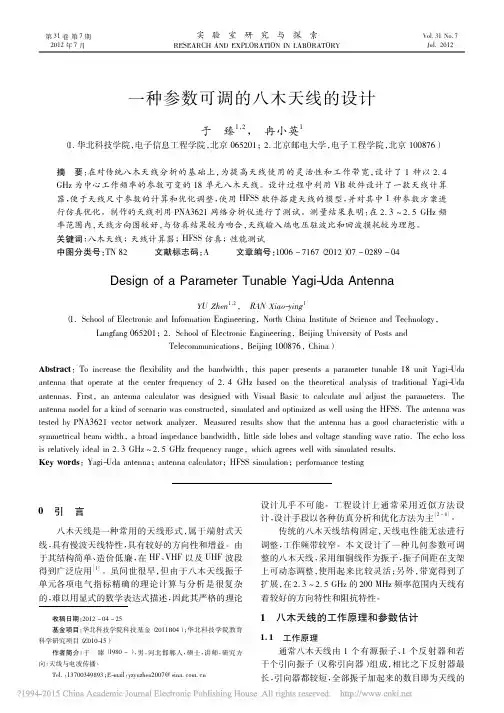

一种参数可调的八木天线的设计_于臻
时候，半波有源振子的输入阻抗由 73 Ω 下降到 15 ～
20 Ω 左右，很难与常用同轴线（ 特性阻抗为 50 或 75 Ω） 直接匹配，为此须设法提高有源振子的输入阻抗； ②工作频带变窄。对称振子本身的工作频带较窄，再 加上若干个无源振子的影响，使其频率特性更差。
（ 4） 引向器间距。可从方向性和阻抗特性 2 方面 考虑。在振子数一定的情况下，间距增加，可在一定程 度上提高增益，但当 d ＞ 0． 4λ 后，增益开始下降，但第 一引向器和主振子的间距应略小于其它间距，增益将 会有所提高； 若要降低天线旁瓣电平，振子距离可取得 小一些，但间距过小，有源振子的输入阻抗会变得很小 且随频率变化剧烈，不便于和馈线匹配，从而减小工作 带宽，一般间距不要小于 0． 1λ。综上所述，各引向器 之间的距离 d = （ 0． 1 ～ 0． 4） λ。
由于八木天线涉及较多的参数，为了使天线几何 尺寸的确定更加快捷，方便，根据天线的工作频率与天 线振子长度和间距的关系，利用 Visual Basic 软件编写 设计了 1 个八木天线交互计算软件［12 ～ 13］。当输入天 线的中心工作频率后，该软件可以立刻计算出各个振 子的长度和振子的间距范围等几何参数，为后面的仿 真优化及参数的确定提供参考。这里选择 2． 4 GHz 为 天线的中心工作频率，得到的天线参数范围见图 2 所 示。按清零按钮后可以清除当前的数据，重新输入天 线的中心工作频率进行设计。
Langfang 065201； 2． School of Electronic Engineering，Beijing University of Posts and Telecommunications，Beijing 100876，China）
Abstract： To increase the flexibility and the bandwidth，this paper presents a parameter tunable 18 unit Yagi-Uda antenna that operate at the center frequency of 2． 4 GHz based on the theoretical analysis of traditional Yagi-Uda antennas． First，an antenna calculator was designed with Visual Basic to calculate and adjust the parameters． The antenna model for a kind of scenario was constructed，simulated and optimized as well using the HFSS． The antenna was tested by PNA3621 vector network analyzer． Measured results show that the antenna has a good characteristic with a symmetrical beam width，a broad impedance bandwidth，little side lobes and voltage standing wave ratio． The echo loss is relatively ideal in 2． 3 GHz ～ 2． 5 GHz frequency range，which agrees well with simulated results． Key words： Yagi-Uda antenna； antenna calculator； HFSS simulation； performance testing
微波仿真论坛_用HFSS 电磁软件仿真设计准八木天线
参考文献： [1] Y. Qian ,A.R. Perkons and T. itoh ”Surface wave excitation of a dielectric slab by a Yagi-Uda slot array antenna-FDTD simulation and measurement,” 1997 Topical Symposium on Millimeter Proceedings, New York: IEEE .1998.PP.137-140. [2] Y. Qian et al, “Microstrip-fed Quasi-Yagi Antenna with Broadband Characteristics,” Electronics Letters, Vol. 34, No. 23, Nov. 1998, pp. 2194- 2196. [3] N. Kaneda, Y. Qian, and T. Itoh, “A novel Yagi–Uda dipole array fed by a microstrip-to-CPS transition,” in Proc. 1998 Asia Pacific Microwave Conf. Dig., Yokohama, Japan, Dec. 1998, pp. 1413–1416.
八木天线课程设计报告

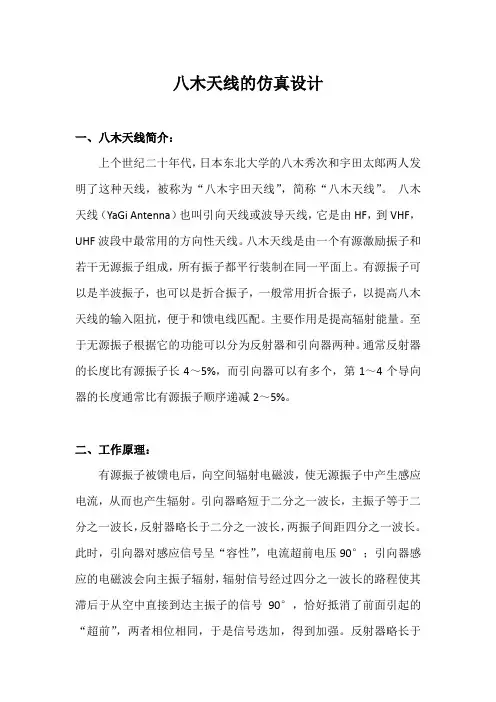

八木天线的仿真设计一、八木天线简介：上个世纪二十年代，日本东北大学的八木秀次和宇田太郞两人发明了这种天线，被称为“八木宇田天线”，简称“八木天线”。
八木天线（YaGi Antenna）也叫引向天线或波导天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。
八木天线是由一个有源激励振子和若干无源振子组成，所有振子都平行装制在同一平面上。
有源振子可以是半波振子，也可以是折合振子，一般常用折合振子，以提高八木天线的输入阻抗，便于和馈电线匹配。
主要作用是提高辐射能量。
至于无源振子根据它的功能可以分为反射器和引向器两种。
通常反射器的长度比有源振子长4～5%，而引向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。
二、工作原理：有源振子被馈电后，向空间辐射电磁波，使无源振子中产生感应电流，从而也产生辐射。
引向器略短于二分之一波长，主振子等于二分之一波长，反射器略长于二分之一波长，两振子间距四分之一波长。
此时，引向器对感应信号呈“容性”，电流超前电压90°；引向器感应的电磁波会向主振子辐射，辐射信号经过四分之一波长的路程使其滞后于从空中直接到达主振子的信号90°，恰好抵消了前面引起的“超前”，两者相位相同，于是信号迭加，得到加强。
反射器略长于二分之一波长，呈感性，电流滞后90°，再加上辐射到主振子过程中又滞后90°，与从反射器方向直接加到主振子上的信号正好相差了180°，起到了抵消作用。
一个方向加强，一个方向削弱，便有了强方向性。
发射状态作用过程亦然。
三、设计要求：1、引向器的间距选择引向器间距的选择有两种方案：一种是引向器间距不相等，随着引向器数量序号的增加，相邻引向器的间距加大；另一种是引向器间距相等。
前一种方案调整麻烦，后一种方案调整简便，因此一般都采用等间距方案。
引向器间距一般在0.15-0.4波长范围内选择。
间距较大时，方向图主瓣较窄，输入阻抗的频率响应较平稳，但副瓣较大；间距选得小时，副瓣较低，抗干扰性能较好，但是增益和方向性差些。
