压力容器设计常用标准介绍
压力容器设计标准
![压力容器设计标准](https://img.taocdn.com/s3/m/9f57a33ff342336c1eb91a37f111f18583d00c9d.png)
压力容器设计标准压力容器是一种用于承受内部压力的设备,广泛应用于化工、石油、制药、食品等领域。
为了确保压力容器的安全运行,各国都制定了相应的设计标准,以规范压力容器的设计、制造和使用。
本文将介绍压力容器设计标准的一般要求和常见标准。
首先,压力容器设计标准的一般要求包括材料选用、结构设计、制造工艺、检验和试验等方面。
在材料选用方面,应根据工作介质的性质和工作条件选择合适的材料,并符合相关的材料标准。
在结构设计方面,应考虑容器的受力情况,合理设计容器的结构形式和壁厚,确保容器在工作压力下不会发生破坏。
在制造工艺方面,应严格按照相关的制造标准进行制造,确保容器的质量和安全性。
在检验和试验方面,应进行严格的检验和试验,确保容器的质量符合要求。
其次,各国针对压力容器制定了相应的设计标准。
例如,美国制定了ASME压力容器设计标准,欧洲制定了PED压力设备指令,中国制定了GB150压力容器标准等。
这些标准包括了压力容器设计、制造、安装、验收和使用等方面的要求,对压力容器的安全性和可靠性起着重要的指导作用。
最后,压力容器设计标准的遵守对于保障压力容器的安全运行至关重要。
设计人员应严格按照相关的设计标准进行设计,制造单位应严格按照相关的制造标准进行制造,使用单位应严格按照相关的使用标准进行使用和维护。
只有这样,才能确保压力容器在工作中不会发生泄漏、爆炸等事故,保障人员和设备的安全。
综上所述,压力容器设计标准是确保压力容器安全运行的重要保障,设计人员、制造单位和使用单位都应严格遵守相关的标准要求,共同维护压力容器的安全性。
希望本文对压力容器设计标准有所帮助,谢谢阅读!。
压力容器标准
![压力容器标准](https://img.taocdn.com/s3/m/caa9915424c52cc58bd63186bceb19e8b9f6ec40.png)
压力容器标准
压力容器的标准是指制造、设计和安全使用压力容器的相关要求和规范。
不同国家和地区可能有不同的压力容器标准,以下是一些常见的压力容器标准:
1. 美国标准:ASME Boiler and Pressure Vessel Code(ASME
锅炉和压力容器规范)是美国最常用的压力容器标准,按照规范要求进行设计、制造和检验。
该标准包括多个部分,如Section VIII(压力容器设计和制造要求)、Section IX(焊接
和钎焊程序要求)等。
2. 欧盟标准:压力设备指令(Pressure Equipment Directive,PED)是欧盟对压力容器的标准,规定了压力设备的设计、制造和安全要求,适用于欧盟国家内的市场。
PED要求压力设
备符合欧洲标准EN 13445(压力容器设计和制造)等。
3. 中国标准:《压力容器安全技术监察规程》是中国对压力容器的安全监察规章,要求压力容器的设计、制造、安装和使用符合相应的标准,如《压力容器设计规范》、《压力容器制造和验收规范》等。
此外,压力容器还可能受到国际标准组织(ISO)的标准影响,如ISO 9001(质量管理体系)、ISO 14001(环境管理体系)等。
这些标准的目的是确保压力容器的设计、制造和使用符合安全
要求,保护人们的生命和财产安全。
压力容器制造商和使用者需要遵守相关标准,确保压力容器的质量和安全性。
压力容器国家标准
![压力容器国家标准](https://img.taocdn.com/s3/m/c77447763868011ca300a6c30c2259010202f3d8.png)
压力容器国家标准概述压力容器是一种用于储存和运输压缩气体或液体的设备,其设计和制造必须符合国家标准。
本文将介绍压力容器的国家标准,包括标准的制定背景、应用范围、设计要求等内容。
制定背景压力容器的安全运行对于保护人们的生命财产安全至关重要。
为了确保压力容器的安全性和可靠性,各国都制定了相应的国家标准来规范压力容器的设计、制造和检验。
这些国家标准由相关的标准化组织负责制定,例如中国国家标准化管理委员会(SAC)和国际标准化组织(ISO)等。
应用范围压力容器的国家标准适用于各种类型的压力容器,包括固定式压力容器和可移动式压力容器。
固定式压力容器通常用于工业生产过程中,如化工、石油、电力等行业。
可移动式压力容器则主要用于运输和储存压缩气体或液体,如气瓶、液化气罐等。
压力容器的设计要求是国家标准的核心内容。
设计要求包括以下几个方面:材料选用压力容器的材料必须符合相关的规定,包括强度、耐腐蚀性、耐高温性等方面的要求。
常用的材料包括碳钢、不锈钢、铝合金等。
材料的选用必须考虑容器的工作环境和工作压力等因素。
结构设计压力容器的结构设计必须满足一定的强度、稳定性和紧密性要求。
常见的结构设计包括球形、圆筒形和椭球形等。
结构的设计必须考虑容器的工作压力、容积和使用条件等因素。
安全设备为了防止压力容器发生爆炸或泄漏等事故,国家标准要求在容器上安装相应的安全设备,如安全阀、爆破片、压力表等。
安全设备的选用和设置必须符合相应的规定,以确保容器的安全运行。
国家标准对压力容器的检验要求非常严格。
在容器制造过程中,必须进行各种检验,包括材料检验、焊接接头检验、压力试验等。
其中,压力试验是重要的检验环节,用于检验容器的强度和紧密性。
标准的应用压力容器国家标准的应用不仅限于厂家和制造商,还涉及到相关的监管部门和使用单位。
压力容器的制造和使用过程必须符合国家标准的要求,以确保容器的安全性和可靠性。
对于厂家和制造商来说,必须按照国家标准的要求进行设备设计、材料选用、制造工艺等方面的操作。
压力容器的标准
![压力容器的标准](https://img.taocdn.com/s3/m/0127a67a11661ed9ad51f01dc281e53a58025104.png)
压力容器的标准压力容器作为工业生产中常见的设备之一,其安全性和可靠性备受关注。
为了确保压力容器的设计、制造和使用符合安全标准,各国都制定了相应的标准和规范。
本文将介绍压力容器的标准,包括国际标准和国内标准,以及标准的重要性和应用。
国际标准。
国际上,压力容器的标准主要由国际标准化组织(ISO)制定。
ISO制定了一系列与压力容器相关的标准,包括设计、制造、安装、检验等方面的标准。
这些标准旨在确保压力容器在设计、制造和使用过程中能够满足安全和可靠性的要求,保护人员和环境的安全。
国内标准。
在中国,压力容器的标准由国家标准化管理委员会制定和发布。
国家标准包括GB、JB等系列标准,涵盖了压力容器的设计、制造、安装、检验等方面。
这些标准是中国压力容器行业的依据,对于压力容器的设计、制造和使用具有指导作用。
标准的重要性。
压力容器的标准是保障其安全和可靠性的重要依据。
遵循标准可以确保压力容器的设计、制造和使用符合规范,从而减少事故的发生概率,保护人员和环境的安全。
标准还可以促进国际贸易,提高产品的竞争力,为企业赢得更多的商机。
标准的应用。
在压力容器的设计、制造和使用过程中,必须严格遵循相关的标准和规范。
设计人员应当根据标准进行设计,制造单位应当按照标准进行制造,用户单位应当按照标准进行安装和使用。
此外,监管部门也应当依据标准进行检验和监督,确保压力容器的安全运行。
结语。
压力容器的标准是保障其安全和可靠性的重要依据,国际标准和国内标准共同构成了压力容器行业的规范体系。
遵循标准可以保护人员和环境的安全,促进国际贸易,提高产品的竞争力。
因此,压力容器的设计、制造和使用都必须严格遵循相关的标准和规范,确保其安全可靠地运行。
压力容器标准

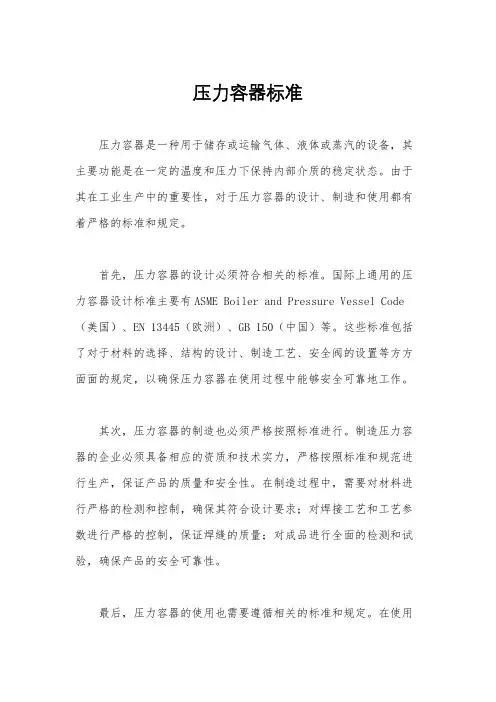

![压力容器标准](https://img.taocdn.com/s3/m/613d14f3f021dd36a32d7375a417866fb84ac037.png)
压力容器标准
压力容器是一种用于储存或运输气体、液体或蒸汽的设备,其主要功能是在一定的温度和压力下保持内部介质的稳定状态。
由于其在工业生产中的重要性,对于压力容器的设计、制造和使用都有着严格的标准和规定。
首先,压力容器的设计必须符合相关的标准。
国际上通用的压力容器设计标准主要有ASME Boiler and Pressure Vessel Code (美国)、EN 13445(欧洲)、GB 150(中国)等。
这些标准包括了对于材料的选择、结构的设计、制造工艺、安全阀的设置等方方面面的规定,以确保压力容器在使用过程中能够安全可靠地工作。
其次,压力容器的制造也必须严格按照标准进行。
制造压力容器的企业必须具备相应的资质和技术实力,严格按照标准和规范进行生产,保证产品的质量和安全性。
在制造过程中,需要对材料进行严格的检测和控制,确保其符合设计要求;对焊接工艺和工艺参数进行严格的控制,保证焊缝的质量;对成品进行全面的检测和试验,确保产品的安全可靠性。
最后,压力容器的使用也需要遵循相关的标准和规定。
在使用
过程中,需要对压力容器进行定期的检验和维护,以确保其在使用过程中不会出现安全隐患。
同时,需要严格遵守操作规程,确保操作人员的安全,防止操作失误导致事故的发生。
总之,压力容器是工业生产中不可或缺的设备,其设计、制造和使用都需要严格遵循相关的标准和规定,以确保其在使用过程中能够安全可靠地工作。
只有这样,才能保障生产过程的安全稳定,保护人员和设备的安全。
压力容器标准
![压力容器标准](https://img.taocdn.com/s3/m/d644690a11661ed9ad51f01dc281e53a580251f7.png)
压力容器标准
压力容器是广泛应用于工业领域的一种重要设备,用于储存和输送具有一定压力的液体、气体等介质。
为了确保压力容器的安全性能,各国都对其进行了严格的标准化管理。
目前国际上比较常用的压力容器标准有美国ASME标准、欧
洲PED标准、中国GB标准等。
ASME标准是美国机械工程师学会制定的一种压力容器设计、制造和检验的标准。
ASME标准涵盖了压力容器的各个方面,包括材料选择、结构设计、焊接、检验等。
按照ASME标准
制造的压力容器具有较高的安全性能,并且在国际上具有较高的认可度。
欧洲PED标准是欧洲联盟制定的压力容器标准,PED是Pressure Equipment Directive的缩写。
PED标准要求压力容器
制造商必须遵循一系列技术规范进行设计、制造和检验。
PED 标准强调压力容器的安全性能和环境保护要求,是目前欧洲市场上压力容器的主要标准。
中国GB标准是中国国家标准化管理委员会制定的一种压力容
器标准,GB是GuoBiao的缩写。
GB标准对压力容器的制造、设计、安装和使用等方面进行了规范,要求压力容器必须符合一定的安全性能和质量要求。
GB标准在中国工业领域具有较
高的权威性。
除了上述标准之外,各个国家还可以根据自己的需求制定适用
于本国情况的标准。
例如,日本规定了压力容器的制造和安装标准,德国制定了压力容器的设计和材料标准等。
压力容器标准的制定和执行,对于确保压力容器的安全运行和提高工作效率具有重要意义。
各个国家都在不断完善和更新压力容器标准,以适应不断发展的科技和工业需求。
压力容器设计常用标准一览表
![压力容器设计常用标准一览表](https://img.taocdn.com/s3/m/ea814c9884868762cbaed50c.png)
xfzjg916
旧标准 压力容器安全技术监察规程(1999版) GB150-1998钢制压力容器(有1,2号修改单)
HG20580-20585-1998钢制化工容器设计基础规 定,钢制化工容器材料选用规定,钢制化工容 器强度计算规定,钢制化工容器结构设计规定 钢制化工容器制造技术要求,钢制化工容器低 温压力容器技术规定
JB/T4726-2000 JB/T4727-2000 JB/T4728-2000 HG20592~20635-1997 JB/T4700~4707-2000压力容器法兰 HG/T21514~21535-1995 JB/T4746-2002钢制压力容器用封头 JB/T4736-1995补强圈 JB/T4712-1992容器支座 JB/T4712-1992容器支座 JB/T4712-1992容器支座 JB/T4712-1992容器支座 GB/T706-1988,GB/T707-1988 GB/T9787-1988,GB/T9788-1988 GB/T9946-1988
Hale Waihona Puke JB/T4735-钢制焊接常压容器 JB/T4750-2003制冷装置用压力容器 GB713-1997,GB6654-1996 GB3531-1996 GB/T3274-1988 GB/T4237-1992 GB/T8163-1999 GB/T14976-2002 GB9948-1988 GB13296-1991 GB/T12459-1990
JB/T4708-2000钢制压力容器焊接工艺规程 JB/T4709-2000钢制压力容器焊接规程 JB/T4744-2000钢制压力容器产品焊接试 板的力学性能检验 JB/T4747-2002 压力容器用焊条订货技术条件
压力容器设计常用标准一览表
压力容器分析设计标准
![压力容器分析设计标准](https://img.taocdn.com/s3/m/3d0ea77c66ec102de2bd960590c69ec3d5bbdbcd.png)
压力容器分析设计标准
压力容器是工业生产中常见的设备,用于储存或加工压缩气体、液体或蒸汽。
由于其特殊的工作环境和功能,压力容器的设计、制造和使用需要严格遵守一系列的标准和规定,以确保其安全可靠地运行。
首先,压力容器的设计必须符合国家相关标准和规范,如《压力容器设计规范》GB150、《钢制压力容器》GB151等。
这些标准规定了压力容器的设计参数、结构要求、材料选用、焊接工艺、安全阀选型等方面的内容,确保了压力容器在设计阶段就具备了安全可靠的基础。
其次,压力容器的制造需要严格按照《压力容器制造规范》GB151中的要求进行。
制造过程中需要严格控制材料的质量、焊接工艺的可靠性、表面处理的完整性等,以确保制造出的压力容器符合设计要求,并且能够在实际工作中承受所需的压力和温度。
除了设计和制造阶段的标准要求,压力容器的安装、使用和维护也需要遵守相
应的标准和规范。
例如,在安装过程中需要保证容器的支撑结构稳固可靠,管道连接紧密无泄漏,安全阀和压力表的选型和安装符合要求。
在使用过程中需要定期进行压力测试和安全阀的调整,确保容器在正常工作范围内运行。
在维护过程中需要按照规定的周期进行检查和维护,及时发现并处理潜在的安全隐患。
总的来说,压力容器的分析设计标准涵盖了从设计、制造到使用和维护的全过程,这些标准的遵守是保证压力容器安全运行的基础。
只有严格按照标准要求进行设计、制造和使用,才能确保压力容器在工业生产中发挥应有的作用,避免因为安全隐患而导致事故发生。
因此,对于从事压力容器相关工作的人员来说,熟悉并遵守相关标准和规范是至关重要的。
压力容器设计常用标准介绍ppt课件
![压力容器设计常用标准介绍ppt课件](https://img.taocdn.com/s3/m/d81ce153a66e58fafab069dc5022aaea988f4160.png)
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
二、特种设备安全技术规范
二、适用范围的特殊规定
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
l 奥氏体-铁素体双相钢钢板; l 设计温度低于20度的低温钢板; l 设计温度低于20度的低温钢锻件;
炉外冶炼工艺:将初练的钢液在真空、惰性气体或环还氧性气氛中进行脱 气、脱氧、脱硫,去除夹杂物和进行成分微调,提高钢的质量。
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
二、特种设备安全技术规范
6.多腔压力容器(换热器的管程和壳程、余热锅炉的汽包 和换热室、带夹套压力容器的内筒和夹套等) 类别划分: 对各自压力腔进行类别划定,设计压力取本压力腔的 设计压力,容积取本压力腔的几何容积; 按照类别高的压力腔作为该容器的类别并按该类别 进行使用管理; 按照每个压力腔各自的类别分别提出设计、制造技 术要求。
二、特种设备安全技术规范
2.压力容器专用钢中的碳素钢和低合金钢钢材(钢板、钢管和钢锻 件),其S、p 含量应符合以下要求:
1.用于焊接的碳素钢和低合金钢: 碳素钢和低合金钢钢材C、P、S的含量,C≤0.25%,P≤0.035%、S≤0.035%; 2.压力容器专用钢中的碳素钢和低合金钢(钢板、钢管和钢锻件),其磷、 硫含量应当符合以下要求:
火灾袭来时要迅速疏散逃生,不可蜂 拥而出 或留恋 财物, 要当机 立断, 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
压力容器设计必备和常用的标准
![压力容器设计必备和常用的标准](https://img.taocdn.com/s3/m/7cf08722ee06eff9aef8074e.png)
JB6917-98
2003.07.01
19
JB/T 4751-2003
螺旋板式换热器
2003.07.01
20
GB/T 15386-1994
空冷式换热器
1995.08.01
21
GB 16409-1996
板式换热器
1996.10.01
22
GB/T 9019-2001
压力容器公称直径
GB/T9019-88
2000.09.30
83
JB/T 4704-2000
非金属软垫片
JB/T4704-92
2000.09.30
84
JB/T 4705-2000
缠绕垫片
JB/T4705-92
2000.09.30
85
JB/T 4706-2000
金属包垫片
JB/T4706-92
2000.09.30
86
JB/T 4707-2000
JB/T4709-92
2000.10.01
27
JB 4744-2000
钢制压力容器产品焊接试板的力学性能检验
2000.10.01
28
JB/T 4747-2002
压力容器用焊条订货技术条件
2003.03.01
29
GB/T 983-1995
不锈钢焊条
GB 983-85
1996.08.01
30
GB/T 5117-1995
1996.03.01
54
GB6479-2000
高压化肥设备用无缝钢管
GB6479-86
2001.09.01
55J
GB 6654-1996
压力容器设计常用标准介绍201805
![压力容器设计常用标准介绍201805](https://img.taocdn.com/s3/m/a44a3cccc1c708a1284a4442.png)
硫含量应当符合以下要求:
(1)标准抗拉强度下限值小于或者等于540MPa的钢材,P≤0.030%, S≤0.020%; (2)标准抗拉强度下限值大于540MPa的钢材,P≤0.025%,S≤0.015%; (3)用于设计温度低于-20℃并且标准抗拉强度下限值小于或者等于 540MPa的钢材,P≤0.025%、S≤0.012%; (4)用于设计温度低于-20℃并且标准抗拉强度下限值大于540MPa的钢材, P≤0.025%、S≤0.010%;
二、特种设备安全技术规范
2. 力学性能:足够高的强度、良好的韧性和塑性、足够的断裂韧性。
碳素钢和低合金钢(钢板、钢管和钢锻件)冲击吸收能量
钢材标准抗拉强度下限值 3个标准试样冲击吸收能量平均值 Rm(MPa) KV2J) ≤450 ≥450~510 ≥510~570 ≥570~630 ≥20 ≥24 ≥31 ≥34
5.特殊情况分类
(1)坐标点位于图1或者图2的分类线上时,按较高的类别划分 其类别。
(2)简单压力容器统一划分为第Ⅰ类压力容器。
二、特种设备安全技术规范
6.多腔压力容器 (换热器的管程和壳程、余热锅炉的汽包
和换热室、带夹套压力容器的内筒和夹套等) 类别划分:
对各自压力腔进行类别划定,设计压力取本压力腔的 设计压力,容积取本压力腔的几何容积; 按照类别高的压力腔作为该容器的类别并按该类别 进行使用管理; 按照每个压力腔各自的类别分别提出设计、制造技 术要求。
局部(≥20%) 两种。碳钢和低合金钢制低温压力容器局部无损检测的比 例≥ 50% 。
二、特种设备安全技术规范
6、压力容器的耐压试验分为液压试验、气压试验以及气液组合压力试验 三种。 耐压试验的最低试验压力PT: 耐压试验的压力系数 :
压力容器标准
![压力容器标准](https://img.taocdn.com/s3/m/70492047bb1aa8114431b90d6c85ec3a87c28bb6.png)
压力容器标准压力容器是工业生产中常见的一种设备,用于储存或输送气体、液体或蒸汽等物质。
由于其在工业生产中的重要性,压力容器的设计、制造和使用都受到严格的标准和规范的约束。
本文将介绍压力容器标准的相关内容,以便读者对压力容器的标准有一个清晰的认识。
首先,压力容器的标准主要包括设计标准、制造标准和安全标准。
设计标准是指压力容器在设计过程中应符合的技术要求,包括容器的结构、材料、尺寸等方面的要求。
制造标准是指压力容器在制造过程中应符合的技术要求,包括制造工艺、工艺流程、质量控制等方面的要求。
安全标准是指压力容器在使用过程中应符合的技术要求,包括容器的安全操作、维护、检测等方面的要求。
这些标准的制定和执行,可以保证压力容器在使用过程中的安全可靠。
其次,压力容器的标准是由国家标准化管理部门制定并颁布的。
在中国,压力容器的标准主要由国家质量监督检验检疫总局和中国标准化委员会负责制定和管理。
这些标准通常是以国家标准的形式发布,具有法律效力。
压力容器的设计、制造和使用都必须符合这些标准的要求,否则将受到法律的制裁。
再次,压力容器的标准是不断更新和完善的。
随着科技的发展和工业的进步,压力容器的设计、制造和使用也在不断改进和提高。
因此,压力容器的标准也需要不断更新和完善,以适应新的技术和工艺的发展。
这就要求压力容器的制造和使用单位要密切关注国家标准的动态变化,及时更新自己的生产和操作技术,以保证压力容器的安全性和可靠性。
最后,压力容器的标准是保障人民生命财产安全的重要手段。
压力容器在化工、石油、冶金、航空航天等行业中有着广泛的应用,一旦发生事故往往会造成严重的人员伤亡和财产损失。
因此,严格执行压力容器的标准,加强对压力容器的监督和管理,对于预防和减少压力容器事故具有重要意义。
同时,压力容器的标准也是国际上通行的,符合国际标准的压力容器可以在国际市场上流通,促进国际贸易和合作。
综上所述,压力容器的标准是保障压力容器安全可靠使用的重要保障,对于压力容器的设计、制造和使用单位都具有重要的指导意义。
压力容器常用标准.规范
![压力容器常用标准.规范](https://img.taocdn.com/s3/m/03c04d72fe4733687f21aa18.png)
压力容器常用标准.规范压力容器设计常用规范、规定和标准1.设计标准GB 150-1998 钢制压力容器*GB 151-1999 管壳式换热器*GB 12337-1998 钢制球型储罐HG/T 20569-1994 机械搅拌设备JB/T 4710-2019 钢制塔式容器JB/T 4731-2019 钢制卧式容器JB/T 4734-2002 铝制焊接容器JB/T 4735-1997 钢制焊接常压容器JB/T 4745-2019 钛制焊接容器2.基础标准HG 20580-1998 钢制化工容器设计基础规定*HG 20581-1998 钢制化工容器材料选用规定*HG 20582-1998 钢制化工容器强度计算规定HG 20583-1998 钢制化工容器结构设计规定*HG 20584-1998 钢制化工容器制造技术要求HG 20585-1998 钢制低温压力容器技术规定*HG 20652-1998 塔器设计技术规定3.设备型式参数标准GB/T 17261-1998 钢制球型储罐型式与基本参数JB/T 4714-1992 浮头式换热器和冷凝器型式与基本参数 JB/T 4715-1992 固定管板式换热器型式与基本参数JB/T 4716-1992 立式热虹吸式重沸器型式与基本参数JB/T 4717-1992 U型管式换热器型式与基本参数4.制造检验标准GB/T 4334.1-2000 不锈钢 10%草酸浸蚀试验方法GB/T 4334.2-2000 不锈钢硫酸-硫酸铁腐蚀试验方法 GB/T 4334.3-2000 不锈钢 65%硝酸腐蚀试验方法GB/T 4334.4-2000 不锈钢硝酸-氢氟酸腐蚀试验方法 GB/T 4334.5-2000 不锈钢硝酸-硫酸铜腐蚀试验方法 GB/T 4334.6-2000 不锈钢 5%硫酸腐蚀试验方法JB 4708-2000 钢制压力容器焊接工艺评定JB/T 4709-2000 钢制压力容器焊接规程JB/T 4730-2019 承压设备无损检测5.筒体GB/T 9019-2001 压力容器公称直径GB/T 17395-1998 无缝钢管尺寸、外形、重量及允许偏差 6.封头HG 21607-1996 异型筒体和封头JB/T 4746-2002 钢制压力容器用封头GB/T 539-1995GB/T 3985-1995GB/T 4622.1-2019GB/T 4622.2-2019GB/T 4622.3-1993GB/T 9112-2000GB/T 9113.1-2000GB/T 9113.2-2000GB/T 9113.4-2000 GB/T 9114-2000 GB/T 9115.1-2000 GB/T 9115.2-2000 GB/T 9115.3-2000 GB/T 9115.4-2000 GB/T 9116.1-2000 GB/T 9116.2-2000 GB/T 9116.3-2000 GB/T 9116.4-2000 GB/T 9117.1-2000 GB/T 9117.2-2000 GB/T 9117.3-2000 GB/T 9118.1-2000 GB/T 9118.2-2000 GB/T 9119-2000 GB/T 9120.1-2000 GB/T 9120.2-2000 GB/T 9120.3-2000 GB/T 9121.1-2000 GB/T 9121.2-2000 GB/T 9121.3-2000 GB/T 9122-2000 GB/T 9123.1-2000GB/T 9123.3-2000耐油石棉橡胶板石棉橡胶板缠绕式垫片分类缠绕式垫片管法兰用垫片尺寸缠绕式垫片技术条件钢制管法兰类型与参数平面、突面整体钢制管法兰凹凸面整体钢制管法兰榫槽面整体钢制管法兰环连接面整体钢制管法兰突面带颈螺纹钢制管法兰平面、突面对焊钢制管法兰凹凸面对焊体钢制管法兰榫槽面对焊钢制管法兰环连接面对焊钢制管法兰平面、突面带颈平焊钢制管法兰凹凸面带颈平焊钢制管法兰榫槽面带颈平焊钢制管法兰环连接面带颈平焊钢制管法兰突面带颈承插焊钢制管法兰凹凸面带颈承插焊钢制管法兰榫槽面带颈承插焊钢制管法兰突面对焊环带颈松套钢制管法兰环连接面对焊环带颈松套钢制管法兰平面、突面板式平焊钢制管法兰突面对焊环板式松套钢制管法兰凹凸面对焊环板式松套钢制管法兰榫槽面对焊环板式松套钢制管法兰突面平焊环板式松套钢制管法兰凹凸面平焊环板式松套钢制管法兰榫槽面对焊环板式松套钢制管法兰翻边环板式松套钢制管法兰平面、突面钢制管法兰凹凸面钢制管法兰榫槽面钢制管法兰GB/T 9123.4-2000 环连接面钢制管法兰GB/T 9124-2000 钢制管法兰技术条件GB/T 9125-2019 管法兰连接用紧固件GB/T 9126-2019 管法兰用非金属平垫片尺寸GB/T 9128-2019 钢制管法兰用金属环垫尺寸GB/T 9129-2019 管法兰用非金属平垫片技术条件GB 9130-1988 钢制管法兰连接用金属环垫技术条件HG 20592-2019 钢制管法兰型式、参数(欧洲体系)*HG 20615-1997 钢制管法兰型式、参数(美洲体系)*8.压力容器法兰、垫片、紧固件JB/T 4700-2000 压力容器法兰分类与技术条件JB/T 4701-2000 甲型平焊法兰JB/T 4702-2000 乙型平焊法兰JB/T 4703-2000 长颈对焊法兰JB/T 4704-2000 非金属软垫片JB/T 4705-2000 缠绕垫片JB/T 4706-2000 金属包垫片JB/T 4707-2000 等长双头螺柱9.试镜、液面(位)计HG 21505-1992 组合式视镜HG/T 21550-1993 防霜液面计HG/T 21575-1994 带灯视镜HG/T 21584-1995 磁性液位计HG 21588-1995 玻璃液面计标准系列及技术要求HG 21589.1-1995 透光式玻璃板液面计(PN2.5)HG 21589.2-1995 透光式玻璃板液面计(PN6.3)HG 21590-1995 反射式玻璃板液面计(PN4.0)HG 21591.1-1995 视镜式玻璃板液面计(常压)HG 21591.2-1995 视镜式玻璃板液面计(PN0.6)HG/T 21619-1986 视镜(Pg10,16,25)HG/T 21620-1986 带颈视镜(Pg10,16,25)HG/T 21622-1990 衬里视镜标准图HG/T 21622.3-1990 带颈衬里视镜JB/T 9243-1999 玻璃管液位计JB/T 9244-1999 玻璃板液位计10.安全附件GB 567-1999 爆破片与爆破片装置GB/T 12241-1989 安全阀一般要求GB/T 12243-1989 弹簧直接载荷式安全阀GB/T 12253-1999 拱形金属爆破片装置分类与安装尺寸GB/T 12266-1993 正拱形金属爆破片型式与参数GB/T 12267-1999 反形金属爆破片型式与参数GB/T 12268-1999 开缝形金属爆破片型式与参数GB/T 16181-1996 爆破片装置夹持型式和外形尺寸 11.人孔、手孔钢制人孔和手孔(HG/T 21514~21535-2019 )HG/T 21514-2019 钢制人孔和手孔的类型与技术条件 HG/T 21515-2019 常压人孔HG/T 21516-2019 回转盖板式平焊法兰人孔HG/T 21517-2019 回转盖带颈平焊法兰人孔HG/T 21518-2019 回转盖带颈对焊法兰人孔HG/T 21519-2019 垂直吊盖板式平焊法兰人孔HG/T 21520-2019 垂直吊盖带颈平焊法兰人孔HG/T 21521-2019 垂直吊盖带颈对焊法兰人孔HG/T 21522-2019 水平吊盖板式平焊法兰人孔HG/T 21523-2019 水平吊盖带颈平焊法兰人孔HG/T 21524-2019 水平吊盖带颈对焊法兰人孔HG/T 21525-2019 常压旋柄快开人孔HG/T 21526-2019 椭圆形回转盖快开人孔HG/T 21527-2019 回转拱盖快开人孔HG/T 21528-2019 常压手孔HG/T 21529-2019 板式平焊法兰手孔HG/T 21530-2019 带颈平焊法兰手孔HG/T 21531-2019 带颈对焊法兰手孔HG/T 21532-2019 回转盖带颈对焊法兰手孔HG/T 21533-2019 常压快开手孔HG/T 21534-2019 旋柄快开手孔HG/T 21535-2019 回转盖快开手孔不锈钢人孔、手孔(HG 21594~21604-1999) HG 21594-1999 不锈钢人、手孔分类与技术条件 HG 21595-1999 常压不锈钢人孔HG 21596-1999 回转盖不锈钢人孔HG 21597-1999 回转拱盖快开不锈钢人孔HG 21598-1999 水平吊盖不锈钢人孔HG 21599-1999 垂直吊盖不锈钢人孔HG 21600-1999 椭圆快开不锈钢人孔HG 21601-1999 常压快开不锈钢手孔HG 21602-1999 平盖不锈钢手孔HG 21603-1999 回转盖快开不锈钢手孔HG 21604-1999 旋柄快开不锈钢手孔JB/T 577-1979 常压人孔JB/T 579-1979 长圆形回转盖快开人孔JB/T 580-1979 回转盖人孔JB/T 581-1979 回转吊盖快开人孔JB/T 582-1979 垂直吊盖人孔JB/T 583-1979 水平吊盖人孔JB/T 584-1979 回转盖对焊法兰人孔JB/T 585-1979 水平吊盖对焊法兰人孔JB/T 586-1979 常压快开手孔JB/T 587-1979 回转盖快开手孔JB/T 588-1979 常压手孔JB/T 589-1979 平盖手孔JB/T 590-1979 旋柄快开手孔JB/T 591-1979 平盖对焊法兰手孔JB/T 592-1979 回转盖对焊法兰人孔JB/T 2555-1979 碳素钢、低合金钢人、手孔分类与技术条件 JB/T 2556-1979 垂直吊盖对焊法兰人孔JB/T 2557-1979 常压旋柄快开人孔12.搅拌传动装置、搅拌器HG/T 2043-1991 三叶后弯式搅拌器技术条件HG/T 2123-1991 搅拌器型式及主要参数HG/T 2124-1991 桨式搅拌器技术条件HG/T 2125-1991 涡轮式搅拌器技术条件HG/T 2126-1991 推进式搅拌器技术条件HG/T 2127-1991 框式搅拌器技术条件搅拌传动装置(HG 21563~21572-95 HG 21537.7~8-92)HG 21563-1995 搅拌传动装置系统组合、选用及技术要求 HG 21564-1995 搅拌传动装置--凸缘法兰HG 21565-1995 搅拌传动装置--安装底盖HG 21566-1995 搅拌传动装置--单支点机架HG 21567-1995 搅拌传动装置--双支点机架HG 21568-1995 搅拌传动装置--传动轴HG 21569.1-1995 搅拌传动装置--带短节联轴器HG 21569.2-1995 搅拌传动装置--块式弹性联轴器HG 21570-1995 搅拌传动装置--联轴器HG 21571-1995 搅拌传动装置-机械密封HG 21572-1995 搅拌传动装置-机械密封循环保护系统13.轴密封HG/T 2098-2001 釜用机械密封系列及主要参数HG/T 2269-2019 釜用机械密封技术条件HG 21537.1-1992 碳钢填料箱(施工图)(PN0.6DN30.160)HG 21537.2-1992 不锈钢填料箱(施工图)(PN0.6DN30.160) HG 21537.3-1992 常压碳钢填料箱(施工图)(PNHG 21537.8-1992 搅拌传动装置-不锈钢填料箱HG/T 21571-1995 搅拌传动装置--机械密封HG/T 21572-1995 搅拌传动装置--机械14.塔器部件HG 20652-1998 塔器设计技术规定HG/T 21512-1995 梁型气体喷射式填料支承板HG/T 21554.1-1995 碳钢矩鞍环填料HG/T 21554.2-1995 不锈钢矩鞍环填料HG/T21556-1995 鲍尔环填料HG/T 21556.1-1995 碳钢鲍尔环填料HG/T 21556.2-1995 不锈钢鲍尔环填料HG/T 21556.3-1995 聚丙烯鲍尔环填料HG/T 21556.4-1995 玻纤增强聚丙烯鲍尔环填料HG/T 21557-1995 阶梯环填料HG/T 21557.1-1995 碳钢阶梯环填料HG/T 21557.2-1995 不锈钢阶梯环填料HG/T 21559.1-1995 不锈钢网孔板波纹填料HG/T 21559.2-2019 不锈钢孔板波纹填料HG/T 21618-1998 丝网除沫器标准HG/T 21639-2019 塔顶吊柱JB/T 1118-2001 F1型浮阀JB/T 1119-1999 卡子JB/T 1120-1999 双面可拆连接件JB/T 1205-2001 塔盘技术条件JB/T 1212-1999 圆泡帽JB/T 2878.1-1999 X1型楔卡JB/T 2878.2-1999 X2型楔卡JB/T 3166-1999 S型双面可卸卡子15.支座、吊耳HG/T 21574-1994 设备吊耳JB/T 4712-1992 鞍式支座JB/T 4713-1992 腿式支座JB/T 4724-1992 支承式支座JB/T 4725-1992 耳式支座密封循环保护系统16.换热器零部件GB/T 12522-1996 不锈钢波形膨胀节GB 16749-1997 压力容器波形膨胀节JB/T 4718-1992 管壳式换热器用金属包垫片 JB/T 4719-1992 管壳式换热器用缠绕垫片 JB/T 4720-1992 管壳式换热器用非金属垫片 JB/T 4721-1992 外头盖侧法兰JB/T 6171-1992 多层金属波纹膨胀节17.其他零部件HG/T 21630-1990 补强管JB/T 4736-2002 补强圈18.材料GB/T 699-1999 优质碳素结构钢GB/T 700-2019 碳素结构钢GB/T 3077-1999 合金结构钢19.板材GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 2040-2002 铜及铜合金板材GB/T 2054-1980 镍及镍合金板GB/T 2531-1981 热交换器固定板用黄铜板GB/T 3274-1988 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 3280-1992 不锈钢冷轧钢板GB 3531-1996 低温压力容器用低合金钢钢板GB/T 3621-1994 钛及钛合金板材GB/T 3880-1997 铝及铝合金轧制板材GB/T 4237-1992 不锈钢热轧钢板GB/T 4238-1992 耐热钢板GB 6654-1996 压力容器用钢板GB/T 8165-1997 不锈钢复合钢板和钢带GB/T 8546-1987 钛-不锈钢复合板GB/T 8547-1987 钛-钢复合板GB/T 13238-1991 铜钢复合钢板JB 4733-1996 压力容器用爆炸不锈钢复合钢板JB/T 4748-2002 压力容器用镍及镍基合金爆炸复合钢板20.钢管GB/T 1527-1997 铜及铜合金拉制管GB/T 1528-1997 铜及铜合金挤制管GB/T 2882-1981 镍及镍铜合金管GB/T 3624-1995 钛及钛合金管GB/T 4437.1-2000铝及铝合金热挤压管GB 5310-1995 高压锅炉用无缝钢管GB 6479-2000 高压化肥设备用无缝钢管GB/T 6893-2000 铝及铝合金拉GB/T 8163-1999 输送流体用无缝钢管GB/T 8890-1998 热交换器用铜合金无缝管GB 9948-1988 石油裂化用无缝钢管GB/T 12771-2000 流体输送用不锈钢焊接钢管GB 13296-1991 锅炉、热交换器用不锈钢无缝钢管 GB/T 14976-2002 流体输送用不锈钢无缝管21.锻件JB 4726-2000 压力容器用碳素钢和低合金钢锻件 JB 4727-2000 低温压力容器用低合金钢锻件 JB 4728-2000 压力容器用不锈钢锻件22.棒材GB/T 1220-1992 不锈钢棒GB/T 1221-1992 耐热钢棒GB/T 4423-1992 铜及铜合金拉制棒GB/T 4435-1984 镍及镍铜合金棒GB/T 13808-1992 铜及铜合金挤制棒23.铸件GB/T 1348-1988 球墨铸铁件GB/T 2100-2002 一般用途耐蚀钢铸件GB/T 7659-1987 焊接结构用碳素钢铸件GB/T 8492-2002 一般用途耐热钢和合金铸件GB/T 9437-1988 耐热铸铁件GB/T 9439-1988 灰铸铁件GB/T 9440-1988 可锻铸铁件GB/T 11352-1989 一般工程用铸造碳钢件GB/T 14408-1993 一般工程与结构用低合金铸钢件 JBT 6402-1992 大型低合金钢铸件JBT 6403-1992 大型耐热钢铸件JBT 6405-1992 大型不锈钢铸件。
压力容器设计标准
![压力容器设计标准](https://img.taocdn.com/s3/m/cc94b08d9fc3d5bbfd0a79563c1ec5da50e2d68d.png)
压力容器设计标准
压力容器是一种用于贮存或运输气体、液体或蒸汽的设备,通常用于工业生产中。
由于其承受的压力较大,因此其设计和制造需要遵循严格的标准,以确保其安全可靠。
本文将介绍压力容器设计的相关标准,以供参考。
首先,压力容器的设计应符合国家相关标准,如中国的《压力容器设计规范》(GB150)和《压力容器制造规范》(GB151)等。
这些标准规定了压力容器的设计原则、材料选用、结构强度计算、焊接工艺、安全阀选型等方面的要求,确保了压力容器在设计和制造过程中的安全性和可靠性。
其次,压力容器设计还需要考虑使用环境和工艺要求。
不同的工艺条件和使用环境对压力容器的设计有着不同的要求,例如在高温、低温、腐蚀性介质等特殊工况下,需要采用相应的材料和结构设计,以确保压力容器的安全运行。
另外,压力容器的设计还需要考虑到使用寿命和维护保养。
在设计过程中,需要充分考虑压力容器的使用寿命和维护保养周期,合理选择材料、加工工艺和防腐措施,以延长压力容器的使用寿命,降低维护成本,确保设备的长期安全运行。
此外,压力容器的设计还需要考虑到运输和安装的便利性。
在设计过程中,需要考虑到压力容器的尺寸、重量、结构特点等因素,以确保其在运输和安装过程中的安全可靠,减少意外事故的发生。
总之,压力容器的设计标准涉及到多个方面,包括国家标准、使用环境、使用寿命和维护保养、运输和安装等。
只有严格遵循相关标准和规范,才能设计出安全可靠的压力容器,确保其在工业生产中的稳定运行。
希望本文能对压力容器设计的相关人员有所帮助,谢谢阅读。
压力容器常用标准规范
![压力容器常用标准规范](https://img.taocdn.com/s3/m/18f11cb1aff8941ea76e58fafab069dc51224711.png)
我国标准规范的发展趋势和展望
标准化进程加快:我国正在加快标准化进程,推动标准规范与国际接 轨 智能化、数字化:标准规范将更加智能化、数字化,提高生产效率 和产品质量
绿色环保:标准规范将更加注重绿色环保,推动可持续发展
安全可靠:标准规范将更加注重安全可靠,保障人民生命财产安全
感谢观看
汇报人:
促进压力容器行业的技术进步和 标准化
添加标题
添加标题
添加标题
添加标题
提高压力容器的设计、制造、安 装、使用和维护水平
保障压力容器的使用寿命和性能 指标
01
常用标准规范介绍
压力容器设计规范
设计标准:GB/T 1502011《压力容器》
设计原则:安全、经济、环 保
设计要求:强度、刚度、稳 定性、密封性
01
标准规范的发展趋势和展望
压力容器技术发展对标准规范的影响
技术进步:压力 容器技术的不断 发展,对标准规 范提出了更高的 要求
安全要求:随着 压力容器技术的 发展,对安全要 求的提高,标准 规范需要不断更 新和完善
环保要求:随着 环保意识的提高, 压力容器技术发 展对标准规范提 出了更高的环保 要求
检验结果:包括合格、不合格、需 要整改等
检验报告:包括检验结果、检验过 程、检验人员等信息
检验周期:根据压力容器的使用情 况、环境条件等因素确定检验周期
01
标准规范的更新和改进
标准规范更新和改进的必要性
技术进步:随着科技的发展,需 要不断更新和改进标准规范以适 应新技术的发展
法规要求:随着法律法规的完善, 需要不断更新和改进标准规范以 符合法规要求
方面的要求
适用范围:适用于所有压力 容器的检验和检测工作
压力容器设计标准
![压力容器设计标准](https://img.taocdn.com/s3/m/c8dfa56f59fb770bf78a6529647d27284b73378d.png)
压力容器设计标准压力容器是一种在工业生产中广泛应用的设备,用于储存或传递气体或液体,并承受内部压力。
为了确保压力容器的安全性和可靠性,各国都制定了一系列的设计标准,以规范压力容器的设计、制造和使用。
本文将就压力容器设计标准进行详细介绍,以便读者更好地了解和掌握相关知识。
首先,压力容器设计标准通常包括以下几个方面,材料选用、结构设计、制造工艺、安全阀选型、试压标准等。
在材料选用方面,通常会根据容器的使用环境、介质性质、工作压力等因素选择合适的材料,以确保容器具有足够的强度和耐腐蚀性。
在结构设计方面,需要考虑到容器的受力情况、热膨胀、热应力等因素,合理设计容器的结构形式和壁厚,以确保容器在工作过程中不会发生破裂或变形。
制造工艺则涉及到焊接、热处理、表面处理等方面,要求制造过程符合相应的标准和规范。
安全阀的选型和试压标准则是为了确保在容器内部压力超过设计压力时能够及时释放压力,以保护容器和操作人员的安全。
其次,压力容器设计标准的制定和遵守对于保障工业生产安全和环境保护具有重要意义。
在各国都有相应的压力容器设计标准,并且这些标准通常都是经过长期实践和经验总结而形成的,具有较高的权威性和可操作性。
遵守这些标准可以有效地预防压力容器在使用过程中发生事故,减少因此带来的人员伤亡和财产损失。
同时,合理设计和制造的压力容器还可以减少对环境的污染,保护生态环境,符合可持续发展的要求。
最后,要特别强调的是,压力容器设计标准的遵守是一项系统工程,需要相关部门、企业和个人共同努力。
相关部门应当加强对压力容器设计标准的宣传和推广,引导企业和个人自觉遵守相关规定,提高对压力容器设计标准的认识和重视程度。
企业应当加强对压力容器设计标准的培训和管理,确保设计、制造和使用过程都符合相关标准和规范。
个人则应当增强对压力容器设计标准的学习和理解,提高对压力容器安全的责任意识和风险意识。
总之,压力容器设计标准是保障工业生产安全和环境保护的重要基础,对于相关部门、企业和个人都具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二、特种设备安全技术规范
3、许用用力
板、锻件、管的许用应力取室温下的抗拉强度Rm、设计温度下的屈服强度ReL (RtP0.2)、设计温度下持久强度极限平均值RtD、设计温度下蠕变极限平均值Rtn除 以相应安全系数后的最小值。
4、压力容器管法兰、垫片、紧固件的设计应参照HG/T 20592-20635-
二、特种设备安全技术规范
l 根据危险程度,本规程适用范围内的压力容器划分为I、 II、III类。
l 本规程划分的I、II、III类压力容器等同于特种设备目录 第一、二、三类压力容器(品种)
l 超压容器划分为第III类压力容器。 l 第1组介质无I类容器。
二、特种设备安全技术规范
五、材料要求
1.熔炼工艺要求:压力容器受压容器用钢应为氧气转炉或电炉冶炼的镇静 钢,以下材料还应采用炉外冶炼工艺: l 标准抗拉强度下限值大于等于540MPa的低合金钢板;
度及其含量综合考虑,由压力容器设计单位决定介质组别。 5.特殊情况分类
(1)坐标点位于图1或者图2的分类线上时,按较高的类别划分 其类别。 (2)简单压力容器统一划分为第Ⅰ类压力容器。
二、特种设备安全技术规范
6.多腔压力容器(换热器的管程和壳程、余热锅炉的汽包 和换热室、带夹套压力容器的内筒和夹套等) 类别划分: 对各自压力腔进行类别划定,设计压力取本压力腔的 设计压力,容积取本压力腔的几何容积; 按照类别高的压力腔作为该容器的类别并按该类别 进行使用管理; 按照每个压力腔各自的类别分别提出设计、制造技 术要求。
一、特种设备安全法规
《特种设备目录》
压力容器是指盛装气体或者液体,承载一定压力的密闭设备, 其范围规定: l 最高工作压力大于或者等于0.1MPa(表压)的气体、液化
气体和最高工作温度高于或者等于标准沸点的液体、容积大 于或者等于30L且内直径(非圆形截面指截面内边界最大几何 尺寸)大于或者等于150mm的固定式容器和移动式容器; l 盛装公称工作压力大于或者等于0.2MPa(表压),且压力与 容积的乘积大于或者等于1.0MPa•L的气体、液化气体和标准 沸点等于或者低于60℃液体的气瓶;氧舱。
2)对于设计图纸中注明最高允许工作压力的压力容器,允许超压泄 放装置的整定压力高于设计压力,但不得高于该压力容器的最高允许工 作压力。
三、压力容器(GB/T150-2011)
装有安全阀的容器设计压力
装有超压泄放装置的容器设计压力Pd≥安全阀的整定压力Pz , 安全阀的整定压力Pz为容器工作压力Pw的1.05至1.1倍,即Pw<Pz ≤(1.05-1.1)Pw 。
2)设计专用印章要求。 3)设计文件内容应包含风险评估报告(需要时,如分析设计、三类容器等)、 计算书、设计图样,必要时安装使用说明书。 4)设计文件审批签署要求。 5)设计总图主要内容要求,如设计工作条件、主要参数及特殊要求等。
二、特种设备安全技术规范
2、常规设计压力容器金属材料(板、锻件、管和螺栓)安全系数及许用应力
通常情况下,计算压力==设计压力+液柱静压力。 当元件所承受的液柱静压力< 5%设计压力时,可忽略不计。
³
设计压力与计算压力的区别
性质不同:设计压力Pd指整台设备,计算压力Pc指具体部位的不同受压元件。 取值依据不同: Pd其值不低于工作压力,综合考虑若干因素; Pc用于来确定具
2009((钢制管法兰、垫片、紧固件》系列标准的规定选用;
5 、压力容器的无损检测方法
包括射线、超声、磁粉、渗透和涡流检测等,应当采用NB/T 47013规 定的方法; 基本比例要求: 压力容器对接接头的无损检测比例分为全部(100%)和 局部(≥20%) 两种。碳钢和低合金钢制低温压力容器局部无损检测的比 例≥ 50% 。
行政法规国务院令第549号《特种设备安全监察条例》( 2009版) 特种设备是指涉及生命安全、危险性较大的锅炉、压力容器
(含气瓶)、压力管道、电梯、起重机械、客运索道、大型游乐设 施、场(厂)内机动车辆。(承压设备3类、机电类5类)
压力容器设计实行许可制度,并有相应专业人员,设备设施及场所, 质量保证、管理及责任制度。 《特种设备目录》:国家对特种设备实行目录管理
三、压力容器(GB/T150-2011)
1.GB/T 150适用范围
适用的温度范围:
1)设计温度范围:-269℃∽900℃。 2)钢材不得超过按GB/T150.2所列材料的允许使用温度范围。 3)其他金属材料制容器按相应规范所列材料的的允许使用温度范围。
第1条款说明了本标准涵盖的所有容器设计温度范围为-269℃∽900℃ ,其下 限值269℃对应于铝的极限使用(设计)温度,上限值900℃对应于镍合金的极限 使用(设计)温度。
二、特种设备安全技术规范
注意:上述两类容器按分类图进行分类,制造过程需要进行制造监检。
二、特种设备安全技术规范
三、不适用范围 以下容器不属于本规程的适用范围。
二、特种设备安全技术规范
四、压力容器类别的划分:
压力容器的类别由设计压力、容积和介质危害性三个因素决定。划类方法 根据介质危险程度不同,按设计压力和容积和不同介质分组按《固容规》 附录A坐标图上查取相应的类别。 1.介质按危害性分为两组:
第2条GB/T150.2所列钢材使用温度范围不含有色金属。其中奥氏体不锈钢 的最低使用温度为-253℃(对应液氢设计温度),S31008最高使用温度为 800℃,部分奥氏体不锈钢最高使用温度为700℃。
三、压力容器(GB/T150-2011)
适用的压力范围:
钢制容器适用于设计压力不大于35MPa,不低于0.1MPa及真空度 高于0.02MPa 。特殊材质容器的设计压力按相应标准。
设计压力
设定容器顶部的最高压力,与相应设计温度一起作为容器的基本 设计载荷条件,其值不低于工作压力。
对于1台容器或一个独立的压力腔(室),在某一特定操作工况设 计条件下,具体唯一的设计压力值。
设计压力应根据内压或外压容器分别选取。
超压泄放装置动作压力
1)装有超压泄放装置的压力容器 ,其动作压力(指整定压力或设计 爆破压力)不得大于压力容器的设计压力;
真空容器 常压容器
压力容器
这里压力范围是指钢制容器设计压力适用范围,对 其他金属材料制容器设计压力适用范围见相应标准
规范
三、压力容器(GB/T150-2011)
压力容器与容规压力适用范围
三、压力容器(GB/T150-2011)
最高允许工作压力
在指定的相应温度下,容器顶部所允许承受的最大压力,该压力是 根据容器各受压元件的有效厚度,考虑了该元件承受的所有载荷而计算 得到的,且取最小值。
二、特种设备安全技术规范
2. 力学性能:足够高的强度、良好的韧性和塑性、足够的断裂韧性。
碳素钢和低合金钢(钢板、钢管和钢锻件)冲击吸收能量
焊接用碳素钢和低合金钢高强度钢板、低合金低温钢板的断后伸长率指标
二、特种设备安全技术规范
六、设计要求
1、设计通用要求
1)设计单位资质:设计单位及其主要负责人对压力容器的设计质量负责;单 位资质应符合安全技术规范要求。
注:当压力容器的设计文件没有给出最高允许工作压力时,则该 容器的设计压力即为最高允许工作压力。
低温容器
指设计温度低于-20度的碳钢、低合金钢、双相钢和铁素体不锈钢容 器,以及设计温度低于-196度的奥氏体不锈钢制容器。
大气环境低温条件
指历年来月平均最低气温的最低值。
三、压力容器(GB/T150-2011)
二、特种设备安全技术规范
l 可不监检且不需划分类别的压力容器,但其设计制造要 符合有关规范及标准(GB/T 150-2011、GB/T 151-2014 或 NB/T47012-2010等)的规定。 Ø 容积≤0.03m³的压力容器
Ø 内直径≤150mm的压力容器
二、特种设备安全技术规范
二、适用范围的特殊规定
l 奥氏体-铁素体双相钢钢板; l 设计温度低于20度的低温钢板; l 设计温度低于20度的低温钢锻件;
炉外冶炼工艺:将初练的钢液在真空、惰性气体或环还氧性气氛中进行脱 气、脱氧、脱硫,去除夹杂物和进行成分微调,提高钢的质量。
二、特种设备安全技术规范
2.压力容器专用钢中的碳素钢和低合金钢钢材(钢板、钢管和钢锻 件),其S、p 含量应符合以下要求:
1.用于焊接的碳素钢和低合金钢: 碳素钢和低合金钢钢材C、P、S的含量,C≤0.25%,P≤0.035%、S≤0.035%; 2.压力容器专用钢中的碳素钢和低合金钢(钢板、钢管和钢锻件),其磷、 硫含量应当符合以下要求:
(1)标准抗拉强度下限值小于或者等于540MPa的钢材,P≤0.030%, S≤0.020%;
压力容器设计常用标准培训
压力容器设计 常用标准简介
技术中心 郝世荣
压力容器设计常用标准培训
目录
一、特种设备安全法规 二、特种设备安全技术规范 三、压力容器(GB/T150-2011) 四、压力容器部件标准
一、特种设备安全法规
一、特种设备安全法规
1.第一层次:法律《特种设备安全法》 2.第二层次:
装有爆破片的容器设计压力
容器的设计压力应大于等于爆破片的设计爆破压力加上所选 爆破片制造范围的上限。
三、压力容器(GB/T150-2011)
装有超压泄放装置的容器的压力关系图
三、压力容器(GB/T150-2011)
设计压力的选取
三、压力容器(GB/T150-2011)
