电阻电容知识及测试汇总
电阻电容电感基本知识及检测方法
电阻电容电感基本知识及检测⽅法常⽤电⼦元器件(电阻.电容,电感)检测⽅法与经验元器件的检测是家电维修的⼀项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是⼀件千篇⼀律的事，必须根据不同的元器件采⽤不同的⽅法，从⽽判断元器件的正常与否。
特别对初学者来说，熟练掌握常⽤元器件的检测⽅法和经验很有必要，以下对常⽤电⼦元器件的检测经验和⽅法进⾏介绍供对考。
⼀、电阻器的检测⽅法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提⾼测量精度，应根据被测电阻标称值的⼤⼩来选择量程。
由于欧姆挡刻度的⾮线性关系，它的中间⼀段分度较为精细，因此应使指针指⽰值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测⼏⼗kΩ以上阻值的电阻时，⼿不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，⾄少要焊开⼀个头，以免电路中的其他元件对测试产⽣影响，造成测量误差；⾊环电阻的阻值虽然能以⾊环标志来确定，但在使⽤时最好还是⽤万⽤表测试⼀下其实际阻值。
2 ⽔泥电阻的检测。
检测⽔泥电阻的⽅法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表⾯发⿊或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表⾯⽆任何痕迹⽽开路，则表明流过的电流刚好等于或稍⼤于其额定熔断值。
对于表⾯⽆任何痕迹的熔断电阻器好坏的判断，可借助万⽤表R×1挡来测量，为保证测量准确，应将熔断电阻器⼀端从电路上焊下。
若测得的阻值为⽆穷⼤，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使⽤。
电容的基础知识和检测方法

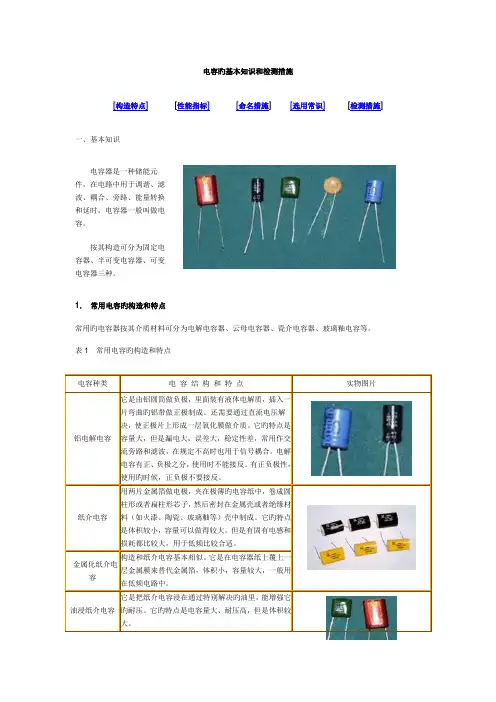

电容旳基本知识和检测措施[构造特点][性能指标][命名措施][选用常识][检测措施]一、基本知识电容器是一种储能元件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。
电容器一般叫做电容。
按其构造可分为固定电容器、半可变电容器、可变电容器三种。
1．常用电容旳构造和特点常用旳电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
表1常用电容旳构造和特点电容种类电容结构和特点实物图片铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲旳铝带做正极制成。
还需要通过直流电压解决，使正极片上形成一层氧化膜做介质。
它旳特点是容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在规定不高时也用于信号耦合。
电解电容有正、负极之分，使用时不能接反。
有正负极性，使用旳时候，正负极不要接反。
纸介电容用两片金属箔做电极，夹在极薄旳电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它旳特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
金属化纸介电容构造和纸介电容基本相似。
它是在电容器纸上覆上一层金属膜来替代金属箔，体积小，容量较大，一般用在低频电路中。
油浸纸介电容它是把纸介电容浸在通过特别解决旳油里，能增强它旳耐压。
它旳特点是电容量大、耐压高，但是体积较大。
玻璃釉电容以玻璃釉作介质，具有瓷介电容器旳长处，且体积更小，耐高温。
陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它旳特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，合合用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，合合用于低频电路。
薄膜电容构造和纸介电容相似，介质是涤纶或者聚苯乙烯。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，合适做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
电阻电容电感基础知识要点

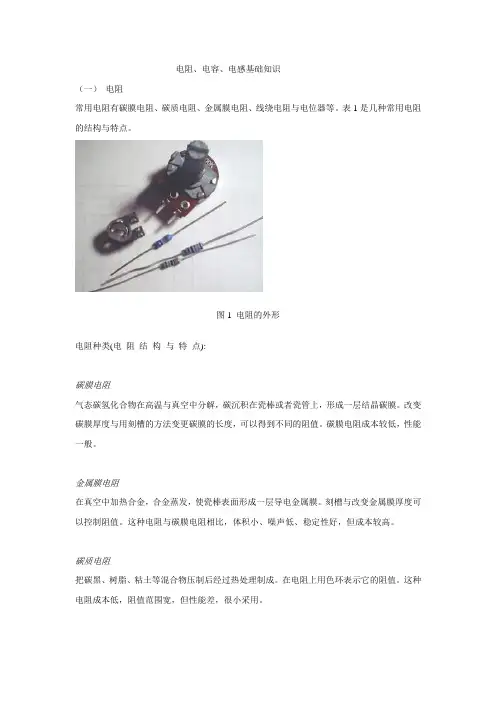

电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻与电位器等。
表1是几种常用电阻的结构与特点。
图1 电阻的外形电阻种类(电阻结构与特点):碳膜电阻气态碳氢化合物在高温与真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度与用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽与改变金属膜厚度可以控制阻值。
这种电阻与碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定与可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化与中间触头位置的关系有直线式、对数式与指数式三种。
碳膜电位器有大型、小型、微型几种，有的与开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往与它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值与标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2 常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。
不同误差等级的电阻有不同数目的标称值。
误差越小的电阻，标称值越多。
表2是普通电阻的标称阻值系列。
表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;±10% 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2±20% 1.0 1.5 2.2 3.3 4.7 6.8表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。
电容电阻常识
电容电阻常识1.电阻电容知识导体对电流的阻碍作用叫电阻，电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
电阻器在电路图中的标号一般为R，电位器的标号为W。
单位为欧[姆]，符号为Ω。
常用的电阻单位还有千欧（kΩ）、兆欧（MΩ），它们之间的关系是：1MΩ=103kΩ=106Ω。
电容器是家用电器中主要元器件之一，和电阻器一样几乎每种电子电路中都离不开它。
用途不同、结构不同、材料不同，电容器的品种规格也是非常多的。
任何两个互相靠近而又彼此绝缘的导体都可构成电容器。
组成电容器的两个导体叫做极板，极板中间的物质叫做电介质。
电容器是由两个金属电极中间夹一层绝缘体（又称电介质）所构成。
当在两个金属电极间加上电压时，电极上就会贮存电荷。
电容器具有阻止直流电通过，而允许交流电通过（当然，也有些阻力）的特点，因此电容器在电路中常用于隔离直流电压、滤除交流信号、信号调谐等方面。
电容器在电路中起着储存电荷的作用，电容器就是“储存电荷的容器”。
对任何一个电容器而言，两极板的电压都随所带电荷量的增加而增加，并且电荷量与电压成正比，其比值q/U是一个恒量；但是对于不同的电容器，这一比值不相同。
可见q/U表现了电容器的固有特性。
因此，把电容器所带电荷量与其端电压的比值叫做电容器的电容量，简称电容，用字母C表示。
电容的基本单位是：F（法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法），由于电容 F的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
其它单位还有：毫法（mF），其中：1法拉=103毫法。
他们之间的具体换算如下：1F=1000000μF 1μF=1000nF=1000000pF2.求教电容电阻专业知识有哪位懂电容,电阻专业知识的,能不能提供一电容是表征电容器容纳电荷的本领的物理量。
电阻电容知识及测试
电容表示方法
数字表示法:一般用三位数字表示容量的大小,前两 位表示有效数字,第三位表示10的倍幂.如102表示 1000PF;224表22*104=0.22UF; 字母有时也表示小数点,如33m表示3300µF,47n表示 0.047µF,3U3表示3.3µF,2P2表示2.2 PF,另外也有 些是在数字前面加R,则表示小数点,如R22表示 0.22 PF等.
测量速度选择(SPEED)
TH2810D型LCR数字电桥的使用 型 数字电桥的使用
30Ω及100Ω信号源内阻选择(30/100) 因内阻不同，各量程的有效测量范围就有所不同，规定了相应的量程号 操作：首先按“SHIFT”键，启动第二功能，屏幕“SHIFT”点亮，再按“DISP”就能选择 30/100
贴片电容的命名（国巨） 贴片电容的命名（国巨）
例如：CC0805JRNP09BN101 CC：表示国巨电容系列名称---多层陶瓷贴片电容。 0805：表示封装 J：表示电容容量的误差精度为±5%； R：表示7寸盘纸带包装 NPO：表示电容材质，常用的材质还有X5R，X7R，Y5V等 9：表示电压为50V。 4=4V，5=6.3V，6=10V，7=16V，8=25V，0=100V，A=200V， B=500V，C=1KV，D=2KV，E=3KV等; B：表示端头材料是镍电极; N：表示NPO; 101：表示容值
电阻电容品牌
比较好的品牌就是 ： 三星（电阻电容） 国巨（电阻电容） 风华（电阻电容） 华科（电阻电容） 大毅（电阻） 彩智 （电阻 ） 村田 （电容） TDK （电容）
TH2810D型LCR数字电桥的使用 型 数字电桥的使用
打开电源
பைடு நூலகம்
TH2810D型LCR数字电桥的使用 型 数字电桥的使用
电阻、电容、电感和变压器的识别与检测
电感的电感量与品质因数
电感量：表示电感元件储存磁场的能力，单位是亨 利（H）
品质因数：表示电感元件的效率，是电感元件在特 定频率下的无功功率与有功功率之比
电感的检测方法
外观检查：观察电感的外观，是否有损坏或异常情况。 电阻测量：使用万用表测量电感的电阻值，以判断其是否正常。 感量测试：使用专门的电感测试仪测量电感的感量、品质因数等参数。 匝间短路测试：检查电感的匝间是否短路，以确保电感正常工作。
电阻的阻值与精度
标称阻值：电阻上标注的数值，用于表示电阻的阻值 允许误差：实际阻值与标称阻值的偏差范围 精度等级：表示电阻阻值精度的等级，常见的有±5%、±10%、±20%等 温度系数：电阻值随温度变化的程度，是评估电阻性能的重要指标
电阻的检测方法
直接测量法：使用万用表直接测量电阻阻值
间接测量法：通过测量电路中电流和电压，利用欧姆定律计算电阻阻值
电容的容量与耐压
容量：表示电容器 储存电荷的能力， 通常以法拉（F）为 单位
耐压：表示电容器 能够承受的最大电 压，是电容器安全 运行的重要参数
容量与耐压的标识方 法：在电容器上通常 会标有容量和耐压值 ，这些数值对于选择 合适的电容器非常重 要
检测方法：通过使用万 用表等工具，可以测量 电容器的容量和耐压， 以确保其正常工作
漏电流过大：电容器的漏电流 超过允许值
绝缘电阻低：电容器绝缘性能 下降，导致电阻值降低
损耗过大：电容器在电路中有 较大的能量损耗
电感的识别与检 测
电感的标识与单位
标识：电感器通常用字母L表示，后面跟着数字或字母表示序号或种类。 单位：电感的国际单位是亨利（Henry），常用的单位还有毫亨（mH）和微亨（uH）。
电感的常见问题
物理学中电容物理学中电阻及四线测试原理
选择合适的测试仪器
选用高精度的电容表、电阻表 以及四线测试仪，确保测量结 果的准确性。
制定实验步骤
按照电路连接、仪器调试、数 据测量、数据记录等步骤进行
实验。
数据采集和处理方法
数据采集
在实验过程中，对电容、电阻以 及四线测试的数据进行实时采集，
并记录实验条件、仪器参数等相 关信息。
数据处理
对采集到的数据进行整理、筛选和 计算，得出电容、电阻以及四线测 试的各项指标和参数。
电阻分类及特点
线性电阻
线性电阻的阻值不随电压 或电流的变化而变化，其 伏安特性曲线是一条直线。
非线性电阻
非线性电阻的阻值随电压 或电流的变化而变化，其 伏安特性曲线是一条曲线。
特殊电阻
包括热敏电阻、光敏电阻、 压敏电阻等，它们的阻值随 温度、光照、压力等外界因 素的变化而变化。
电阻在电路中的作用
传感器与测量
电容和电阻传感器广泛应用于温度、压力、位移等物理量的测量。
四线测试法在工程领域应用
精确测量
四线测试法通过消除引线电阻和接触电阻的影响，提高了电阻测 量的精确度。
半导体器件测试
在半导体器件制造和测试过程中，四线测试法用于精确测量微小电 阻值。
质量控制与可靠性评估
四线测试法在产品质量控制和可靠性评估中发挥重要作用，确保产 品性能符合设计要求。
选择合适的电流源和电压表，以确保 测量精度和安全性。
在进行长时间连续测量时，应定期检 查测试线和接口的连接情况，确保测 量稳定性。
04 电容与电阻关系探讨
电容对电阻影响分析
电容充电和放电过程中，会产生瞬态电流，从而影响电阻的电压降和功率消耗。
电容的容抗随频率变化，与电阻串联或并联时，会改变电路的总阻抗，进而影响电 路性能。
电容电阻知识点总结
电容电阻知识点总结一、电容的基本知识1.1 电容的定义电容是电路中一种用来储存电荷的元件，通常用C来表示，单位为法拉（F）。
电容的定义是指在给定电压条件下储存的电荷量与电压的比值，即C = Q/V其中，C为电容，Q为储存的电荷量，V为电压。
1.2 电容的物理原理电容的物理原理是利用两个接近的导体之间的电场来储存电荷。
当两个导体接近但不接触时，它们之间会存在电场，这样就形成了一个电容。
电容的大小主要取决于两个导体之间的距离和面积，以及介质的性质。
1.3 电容的基本特性电容的基本特性包括容量、电压、电荷和能量存储。
电容的容量决定了它能够储存的电荷量，而电压则决定了电容上储存的电荷量的多少，即Q = C*V其中，Q为电容上的电荷量，C为电容，V为电压。
1.4 电容的常见类型电容主要包括固定电容和可变电容两种类型。
固定电容是指其容量固定不变的电容器，而可变电容则是指其容量可以调节的电容器，通常用在调节频率和振荡器电路中。
此外，电容还有极性和非极性之分，极性电容需要注意极性，而非极性电容则不需要。
1.5 电容的应用电容在电路中有着广泛的应用，可以用来滤波、积分、微分、存储能量等。
同时，电容还可以用来制造各种振荡器、滤波器、调谐电路、定时电路等。
二、电阻的基本知识2.1 电阻的定义电阻是电路中一种用来阻碍电流流过的元件，通常用R来表示，单位为欧姆（Ω）。
电阻的定义是指在给定电压条件下通过电阻的电流与电压的比值，即R = V/I其中，R为电阻，V为电压，I为电流。
2.2 电阻的物理原理电阻的物理原理是利用材料的电阻性质来阻碍电流的流动。
当电流通过电阻时，会产生热量，同时也会转化成其他形式的能量，从而导致电流的衰减。
电阻的大小主要取决于材料的电阻率、长度和截面积。
2.3 电阻的基本特性电阻的基本特性包括阻值、电流、电压和功率。
电阻的阻值决定了它对电流的阻碍程度，而通过电阻的电流和电压之间的关系可以根据欧姆定律进行描述，即V = I*R其中，V为电压，I为电流，R为电阻。
电阻电容知识点汇总
电容的使用电容（Electric capacity），由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同；电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
按照结构划分一、固定电容二、可变电容三、微调电容介质材料划分气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性划分有极性电容和无极性电容电容的作用电容的特性主要是隔直流通交流（在电路中，阻断直流电，通过交流电的作用），常用于极间耦合、滤波、去耦、旁路及信号调谐。
1.在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰。
2.耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
电容的主要指标1.电容器的标称容量——电容器上所标明的电容量值。
2.电容器的允许误差（1）电容器的实际容量与标称容量之间总是存在一定的偏差，称为误差。
因这一误差是在国家标准规定的允许范围内，故称为允许误差。
允许误差按精度分为±1%(00级)、±2% (0级)、±5%(Ⅰ级)、±10%(Ⅱ级)、±20%(Ⅲ级)5级。
（2）电容器上的数值为几十、几百、几千时，单位均为pF。
如3300表示3300pF。
3.电容器的额定工作电压（1）电容器长时间工作而不会引起介质电性能受到任何破坏的直流电压数值，又称耐压。
电阻器基础知识与检测方法
电阻器基础知识与检测方法、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的 30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1 .分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜 RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机 RS 和无机RN ）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1几种常用电阻的结构和特点电阻种类电阻结构和特点实物图片气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者山瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方碳膜电阻法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比, 体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能线绕电阻好，误差范围小，适用于大功率的场合，额定功率一般在1 瓦以上。
它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和碳膜电位器开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小, 功率较大。
2. 主要性能指标 额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性 能的情况下，电阻器上允许消耗的最大功率。
电阻和电容识别和检测
作为滤波器消除电路中的噪 声和干扰
作为温度传感器检测温度变 化并转噪声和干扰 信号耦合：用于信号传输防止信号干扰和衰减 谐振电路：用于产生特定频率的信号如收音机、电视机等 储能：用于储存电能如电容器、超级电容器等
欧姆表检测法：通过欧姆表测量电阻的阻值 电压电流法：通过测量电阻两端的电压和电流计算电阻的阻值 电桥法：通过电桥电路测量电阻的阻值 数字万用表检测法：通过数字万用表测量电阻的阻值 热敏电阻检测法：通过测量热敏电阻的温度变化计算电阻的阻值 光敏电阻检测法：通过测量光敏电阻的光照强度计算电阻的阻值
围内
检查电容器温 度：使用温度 计测量电容器 温度看是否过
高或过低
检查电容器漏 电：使用万用 表测量电容器 两端的漏电电 流看是否过大
检查电容器绝 缘性能：使用 绝缘电阻表测 量电容器绝缘 电阻看是否过
低
确定故障电阻或电容的规格和型号 购买相同规格和型号的电阻或电容 断开电源确保安全
更换故障电阻或电容并检查连接是否正确 重新连接电源测试设备是否恢复正常工作 记录更换过程和结果以便日后参考
电容类型：电解电容、陶瓷电容、薄膜电容等 电容容量：根据电路需求选择合适的电容容量 电容耐压：根据电路电压选择合适的电容耐压 电容温度系数：根据电路温度要求选择合适的电容温度系数 电容寿命：根据电路使用环境选择合适的电容寿命 电容尺寸：根据电路空间要求选择合适的电容尺寸
电阻：阻值、功 率、精度、温度 系数、噪声系数 等
电容耐压：根据电路需求选择合适的电容耐压如16V、25V等
电容温度系数：根据电路需求选择合适的电容温度系数如±20%、±50% 等
电容尺寸：根据电路板空间选择合适的电容尺寸如0805、1206等
电阻电容知识培训
电阻电容知识培训一、电阻的基本概念电阻是电路中最基本的元件之一，它的主要作用是阻碍电流的流动。
电阻的单位是欧姆(Ω)，通常用R来表示。
电阻的大小取决于其材料的电阻率、长度和横截面积。
根据欧姆定律，电阻和电流之间的关系为U=IR，其中U是电压，I是电流，R是电阻。
电阻分为固定电阻和可变电阻两种。
固定电阻的电阻值是固定不变的，通常用于限制电流和保护电路。
而可变电阻可以通过手柄或旋钮进行调节，用于调节电路中的电压和电流。
二、电阻的工作原理电阻的工作原理是通过材料内部的电子、离子和晶格的相互作用来阻碍电流的流动。
电阻的阻值大小与材料的电阻率、长度和横截面积有关。
常见的电阻材料有碳膜电阻、金属膜电阻、金属氧化物膜电阻等。
三、电阻的特性1. 阻值：电阻的阻值是指电阻对电流的阻碍程度，通常用欧姆（Ω）来表示。
不同的电路需要不同的电阻数值，因此在选择电阻时需要根据电路要求来确定电阻的阻值。
2. 功率：电阻的功率是指电阻能够耗散的功率，通常用瓦特（W）来表示。
功率是电阻能够耗散的最大功率，超过这个功率可能会使电阻过热损坏。
3. 精度：电阻的精度是指电阻的阻值与标称值之间的偏差程度，通常用百分比来表示。
电阻的精度有5%、1%、0.5%等级，不同的精度等级适用于不同的电路要求。
4. 温度系数：电阻的阻值随温度的变化而变化，这个变化量与电阻的温度系数有关。
电阻的温度系数是指电阻阻值随温度变化1℃时的变化量，通常用ppm/℃来表示。
四、电阻的应用电阻在电路中有着广泛的应用，主要表现在以下几个方面：1. 限流保护：在电路中通过串联电阻可以对电流进行限制，起到保护电路和元件的作用。
2. 分压调节：电阻可以用来做分压器，通过改变电阻的阻值可以调节电路中的电压。
3. 电压分压：在电路中通过串联电阻和并联电阻的组合，可以实现对电压的分压。
4. 温度传感：利用电阻的温度特性，可以制作成温度传感器，用于测量和检测温度。
5. 滤波作用：电阻和电容的串联并联组合可以实现对信号的滤波作用，用于去除杂波和干扰信号。
电阻电容知识点总结
电阻电容知识点总结电阻和电容是电路中常见的两种被动元件，它们在电路中扮演着重要的角色。
了解电阻和电容的基本知识对于电路设计和分析是十分重要的。
本文将从电阻和电容的基本原理、特性以及在电路中的应用等方面进行详细的介绍和总结。
一、电阻的基本知识1. 电阻的定义电阻是电路中用来限制电流流动的元件，其单位是欧姆。
电阻的作用是将电流限制在一定的范围内，防止电路过流而导致损坏。
2. 电阻的符号电阻的符号为一个平行线段，代表着电阻的阻值和功率。
3. 电阻的原理电阻的阻值取决于电阻的长度、材料和横截面积。
电阻越长、横截面积越小、材料电阻率越大，电阻阻值就越大。
4. 电阻的串联和并联在电路中，电阻可以串联连接或并联连接。
串联连接是指将多个电阻依次连接在一起，而并联连接是指将多个电阻端口连接在一起。
串联连接会使电阻之和增加，而并联连接会使电阻之和减小。
5. 电阻的功率电阻有其额定功率，当超出额定功率时，电阻会发热，可能导致电路故障甚至烧毁。
二、电容的基本知识1. 电容的定义电容是用来存储电荷的元件，其单位是法拉。
电容的作用是在电路中存储电荷，并在需要时释放。
2. 电容的符号电容的符号为两条平行的线段，代表着电容的电容值以及电压等。
3. 电容的原理电容的电容值取决于电容的极板面积、极板间距和介质的介电常数。
电容的极板面积越大、极板间距越小、介质的介电常数越大，电容值就越大。
4. 电容的充放电当电容接入电源时，极板上就会储存电荷，形成电场，这个过程叫做电容的充电。
当电容断开电源时，极板上的电荷就会慢慢流失，这个过程叫做电容的放电。
5. 电容的串联和并联电容可以串联连接或并联连接。
串联连接会使电容之和减小，而并联连接会使电容之和增加。
三、电阻和电容的特性比较1. 物理特性电阻的物理特性是阻碍电流流动，而电容的物理特性是存储电荷。
2. 阻抗特性电阻的阻抗是常数，与电流和电压成正比，即阻抗恒定。
电容的阻抗是与频率成反比的，即随着频率的增大，电容的阻抗减小。
常用电容的检测方法
常用电容的检测方法基础知识与检测方法1．常用电容的结构和特点常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
2．主要性能指标标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、uF、pF。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。
为了简便起见，大于100pF而小于1uF的电容常常不注单位。
没有小数点的，它的单位是pF，有小数点的，它的单位是uF。
如有的电容上标有“332” （3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
（关键知识点，注意哦）常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。
漏电电阻越小，漏电越严重。
电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。
因此，漏电电阻越大越好。
介质损耗：电容器在电场作用下消耗的能量，通常用损耗功率和电容器的无功功率之比，即损耗角的正切值表示。
损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下工作。
活动二,电阻、电容的识别与检测
4、操作步骤 、
如图6—27所示） 所示） 所示 步骤： 步骤： ⑴电阻器的识别（如图
①色环识别：综 黑 橙 金 色环识别： ②色的数号；1 色的数号； 0 3 ±5％ （查表 ） ％ 查表6-3） ③读 数： 10χ103=10K ④检测验证：10.27 K 检测验证： ⑤结 论： 按±5％的偏差计算， ％的偏差计算， 测量结果在合理的范围内， 测量结果在合理的范围内， 因没有功率标注， 因没有功率标注，所以功 率为1/8W，说明读数和测 率为 ， 量均是正确的。 量均是正确的。
图6-24电容的种类
2、主要参数 、
电容量， 简称容量， 单位是法拉， 简称法（ ） ⑴ 电容量 ， 简称容量 ， 单位是法拉 ， 简称法 （ F） 。 实际运用中还有：微法（ ） 毫微法（ ） 实际运用中还有：微法（µF）、毫微法（nF）和微微 法（PF）。 ） 换算关系： 换算关系：1F=106µF， ， 1µF=1000 nF， ， 1nF=1000PF ⑵耐压：表示电容在能承受的最高电压。 耐压：表示电容在能承受的最高电压。
图6—27上图为电阻实物 下图为测量图
⑵电阻的检测 步骤： 选择量程： 步骤：①选择量程：将万用表的量程选择开关旋到
欧姆挡的合适程上， 欧姆挡的合适程上，以便测量时指针可处于 刻度线的中间区域。 刻度线的中间区域。 ②调零：将万用表的两支表笔短接后，调节欧姆调零 调零：将万用表的两支表笔短接后， 旋钮，使指针指在欧姆刻度线的零位上。 旋钮，使指针指在欧姆刻度线的零位上。而且每一个 量程都要重新调零一次。 量程都要重新调零一次。 ③测量：右手握两支表笔，将表笔跨接在被测点上 测量：右手握两支表笔， 如图6—28所示）。 所示）。 （如图 所示 ④读数：读出指针所指数。将该数与所选量程的倍率 读数：读出指针所指数。 相乘，得到实际的电阻值。 相乘，得到实际的电阻值。
电阻的测量知识点总结
电阻的测量知识点总结一、电阻的测量方法电阻的测量方法包括直接测量法、电桥测量法、万用表测量法等多种方法。
下面将对这几种方法进行介绍。
1. 直接测量法直接测量法是最简单的一种测量电阻的方法，它适用于电阻值比较大的情况。
当需要测量的电阻值比较大时，可以通过万用表测量电阻值。
具体操作步骤为先将被测电阻与电路断开，然后将万用表的电阻挡设置到合适的档位，将测量引线连接到被测电阻的两端，读数即可得到电阻的数值。
2. 电桥测量法电桥是一种用来测量电阻值的专用测量仪器，它主要用于测量精度要求较高的电阻值。
电桥测量法的原理是利用桥路平衡的原理来测量电阻值。
常用的电桥有维恩电桥、魏斯通电桥等。
电桥测量法的优点是测量精度高，但是需要专用的仪器，操作相对复杂。
3. 万用表测量法万用表是一种常用的测量电阻值的仪器，它可以通过直接测量方式或者电桥测量方式来测量电阻值。
在实际工程中，一般都采用万用表来测量电阻值。
测量电阻值时，需要选择合适的电阻挡位，通过连接测量引线到被测电阻的两端来进行测量。
二、电阻的测量仪器电阻的测量仪器主要包括万用表、电桥等。
下面将对这些仪器进行介绍。
1. 万用表万用表是一种常用的电子测量仪器，它可以实现电压、电流、电阻等多种物理量的测量。
在测量电阻值时，需要选择合适的电阻挡位，然后将测量引线连接到被测电阻的两端，读数即可得到电阻值。
万用表的电阻测量精度比较高，操作简便，适用于各种场合。
2. 电桥电桥是一种专用的测量电阻值的仪器，它主要用于需要高精度测量的场合。
电桥有维恩电桥、魏斯通电桥等多种类型，其测量原理是利用电桥平衡的原理来测量电阻值。
电桥测量法的精度比较高，但是操作相对复杂，适用于实验室等特定场合。
三、电阻的测量技巧在进行电阻测量时，需要注意一些技巧，以确保测量的准确性。
1. 选择合适的测量仪器在进行电阻测量时，需要根据实际情况选择合适的测量仪器。
如果测量要求比较高，可以选择电桥进行测量；如果测量要求一般，可以选择万用表进行测量。
