路由器主要构成是什么

路由器主要构成是什么

路由器主要构成是什么本文将为大家揭开路由器的神秘面纱,欢迎大家阅读,希望能帮到你。

路由器(Router),是连接因特网中各局域网、广域网的设备,它会根据信道的情况自动选择和设定路由,以最佳路径,按前后顺序发送信号。

路由器是互联网络的枢纽,"交通警察"。

目前路由器已经广泛应用于各行各业,各种不同档次的产品已成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军。

路由和交换机之间的主要区别就是交换机发生在OSI参考模型第二层(数据链路层),而路由发生在第三层,即网络层。

这一区别决定了路由和交换机在移动信息的过程中需使用不同的控制信息,所以两者实现各自功能的方式是不同的。

简介:路由器(Router)又称网关设备(Gateway)是用于连接多个逻辑上分开的网络,所谓逻辑网络是代表一个单独的网络或者一个子网。

当数据从一个子网传输到另一个子网时,可通过路由器的路由功能来完成。

因此,路由器具有判断网络地址和选择IP路径的功能,它能在多网络互联环境中,建立灵活的连接,可用完全不同的数据分组和介质访问方法连接各种子网,路由器只接受源站或其他路由器的信息,属网络层的一种互联设备。

主要构成路由器具有四个要素:输入端口、输出端口、交换开关和路由处理器。

路由器输入端口是物理链路和输入包的进口处。

端口通常由线卡提供,一块线卡一般支持4、8或16个端口,一个输入端口具有许多功能。

第一个功能是进行数据链路层的封装和解封装。

第二个功能是在转发表中查找输入包目的地址从而决定目的端口(称为路由查找),路由查找可以使用一般的硬件来实现,或者通过在每块线卡上嵌入一个微处理器来完成。

第三,为了提供QoS(服务质量),端口要对收到的包分成几个预定义的服务级别。

第四,端口可能需要运行诸如SLIP(串行线网际协议)和PPP(点对点协议)这样的数据链路级协议或者诸如PPTP(点对点隧道协议)这样的网络级协议。

poe路由器工作原理

poe路由器工作原理

poe路由器工作原理随着互联网的快速发展,无线网络已经成为现代生活中不可或缺的一部分。

而在无线网络的构建中,路由器起着至关重要的作用。

其中,POE(Power over Ethernet)路由器是一种特殊的路由器,它不仅可以提供网络连接,还可以通过以太网线为其他设备提供电力。

本文将介绍POE路由器的工作原理。

一、POE技术的概述POE技术是一种将电力和数据信号传输于同一根以太网线上的技术。

传统的以太网线只能传输数据信号,而无法提供电力供应。

而POE 技术通过在以太网线上加入电力供应,使得网络设备可以通过一根线缆同时获得数据和电力,从而简化了设备的安装和布线。

二、POE路由器的构成POE路由器由以下几部分构成:1. 路由器核心:负责处理数据的传输和路由功能,将数据包转发到目标设备。

2. 以太网接口:用于连接网络设备和其他网络。

3. POE供电模块:负责将电力信号注入到以太网线中,为其他设备提供电力。

4. 电源适配器:提供POE供电模块所需的电力。

三、POE路由器的工作原理1. POE供电模块的工作原理POE供电模块通过将电力信号注入到以太网线中,实现为其他设备提供电力。

它会将电源适配器提供的电力转换为所需的电压和电流,并通过与以太网线连接的接口将电力信号注入到以太网线中。

在供电过程中,POE供电模块需要根据设备的功率需求进行智能调节,确保设备能够正常工作。

2. 数据传输的工作原理POE路由器通过以太网接口连接网络设备和其他网络,实现数据的传输和路由功能。

当网络设备需要发送数据时,它会将数据包封装成以太网帧,通过以太网接口发送到POE路由器。

POE路由器会根据数据包的目标地址,将数据包转发到相应的目标设备。

3. POE供电的工作原理当POE路由器接收到来自其他设备的电力需求时,POE供电模块会根据设备的功率需求和供电能力进行智能调节,将合适的电力注入到以太网线中。

在供电过程中,POE供电模块需要实时监测供电情况,确保电力传输的安全和稳定。

什么是路由器它在计算机网络中的作用是什么

什么是路由器它在计算机网络中的作用是什么

什么是路由器它在计算机网络中的作用是什么路由器在计算机网络中扮演着至关重要的角色。

它是连接网络设备的核心设备,负责将数据包从源地址传递到目标地址。

本文将介绍路由器的定义、结构和作用,以及它在计算机网络中的重要作用。

一、路由器的定义和结构路由器是一种网络设备,用于在计算机网络中传递数据包。

它基于IP地址和其他相关信息,将数据包从源地址发送到目标地址。

路由器通常具有多个接口,可连接到不同的网络。

它在网络层操作,负责决策数据包的传递路径。

路由器通常由以下几个组件构成:1. 入口接口:用于接收来自其他网络设备的数据包。

2. 计算引擎:根据路由表中的路由信息,决定数据包的传递路径。

3. 路由表:记录目标地址和相应的下一跳地址,帮助路由器选择合适的路径传递数据包。

4. 转发引擎:根据计算引擎的决策,将数据包发送到合适的出口接口。

二、路由器的作用路由器在计算机网络中发挥着至关重要的作用。

以下是它在网络中的几个主要作用:1. 数据包转发:作为网络层设备,路由器负责将数据包从一个网络传递到另一个网络。

它通过查找路由表,决定数据包的最佳传递路径,并将数据包发送到正确的目标地址。

2. 分隔网络:路由器可以将网络划分为多个子网。

每个子网具有独立的IP地址段和网络设备。

通过使用路由器,可以减少广播范围,提高网络性能和安全性。

3. 连接不同类型的网络:不同类型的网络通常使用不同的通信协议。

路由器可以连接这些不同类型的网络,使它们能够相互通信。

例如,路由器可以连接局域网和广域网,或连接以太网和无线网络。

4. 网络隔离和安全:路由器可以实现网络间的隔离,确保不同网络之间的安全性和隐私性。

它可以通过网络地址转换(NAT)和防火墙等功能来保护网络免受恶意攻击和未经授权的访问。

5. 负载均衡:在高负载网络中,路由器可以实现负载均衡,将数据流量分配到不同的路径和接口上。

这样可以提高网络的响应速度和可靠性。

6. 优化网络性能:路由器可以根据网络流量和传输速度等信息,对数据包进行分析和处理,以优化网络性能。

路由器的组成与功能主治

路由器的组成与功能主治

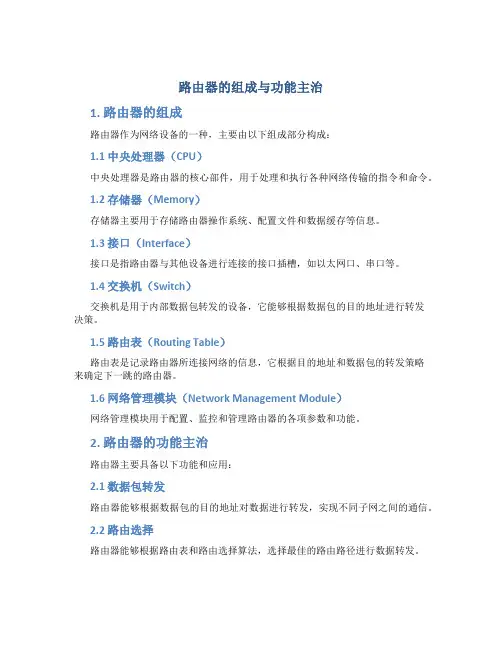

路由器的组成与功能主治1. 路由器的组成路由器作为网络设备的一种,主要由以下组成部分构成:1.1 中央处理器(CPU)中央处理器是路由器的核心部件,用于处理和执行各种网络传输的指令和命令。

1.2 存储器(Memory)存储器主要用于存储路由器操作系统、配置文件和数据缓存等信息。

1.3 接口(Interface)接口是指路由器与其他设备进行连接的接口插槽,如以太网口、串口等。

1.4 交换机(Switch)交换机是用于内部数据包转发的设备,它能够根据数据包的目的地址进行转发决策。

1.5 路由表(Routing Table)路由表是记录路由器所连接网络的信息,它根据目的地址和数据包的转发策略来确定下一跳的路由器。

1.6 网络管理模块(Network Management Module)网络管理模块用于配置、监控和管理路由器的各项参数和功能。

2. 路由器的功能主治路由器主要具备以下功能和应用:2.1 数据包转发路由器能够根据数据包的目的地址对数据进行转发,实现不同子网之间的通信。

2.2 路由选择路由器能够根据路由表和路由选择算法,选择最佳的路由路径进行数据转发。

2.3 数据报文分析路由器能够分析数据报文中的各个字段,并根据规则进行相应的数据处理。

2.4 网络隔离和安全路由器可以根据不同的网络需求,对网络进行隔离并实现不同的安全策略。

2.5 网络地址转换(NAT)路由器可以通过网络地址转换技术,将内部私有网络的 IP 地址转换为公有网络的 IP 地址,实现多个内部主机共享一个公有 IP 地址的功能。

2.6 带宽控制和流量管理路由器可以通过带宽控制和流量管理,对网络流量进行调度和优化,提高网络的传输效率和质量。

2.7 路径优化和负载均衡路由器通过路径优化和负载均衡技术,能够有效地分担网络负载,提高网络的可用性和性能。

2.8 VPN 支持路由器可以提供 VPN(Virtual Private Network)支持,实现安全的远程接入和跨网络通信。

路由条目的三要素

路由条目的三要素

路由条目的三要素
路由条目通常包括三个基本要素,它们是:
1.目标网络地址(Destination Network Address):目标网络地址指的是数据包要到达的目标网络的地址。

在IPv4中,这通常是目标主机的IP地址,而在IPv6中则是IPv6地址。

路由表中的目标网络地址用于确定数据包的下一跳地址。

2.下一跳地址(Next Hop Address):下一跳地址是数据包在传输过程中下一个路由器的IP地址。

当路由器收到数据包时,它会查找路由表,找到匹配的目标网络地址,并使用相应的下一跳地址将数据包发送到正确的方向。

下一跳地址可以是直接连接的接口,也可以是另一台路由器的地址。

3.出口接口(Exit Interface):出口接口是指数据包离开当前路由器的网络接口。

当路由器确定了数据包的下一跳地址后,它需要知道通过哪个物理或逻辑接口发送数据包。

这就是出口接口的作用。

出口接口可以是路由器的物理端口,也可以是虚拟接口,如隧道接口等。

这三个要素共同构成了路由表中的每一条路由条目,它们为路由器提供了在数据包传输过程中进行正确转发决策的信息。

路由表的建立和维护是网络中路由器工作的基础,通过动态路由协议或手动配置,路由器能够学习和更新这些路由条目,以适应网络拓扑结构的变化。

路由器主要构成是什么

路由器主要构成是什么

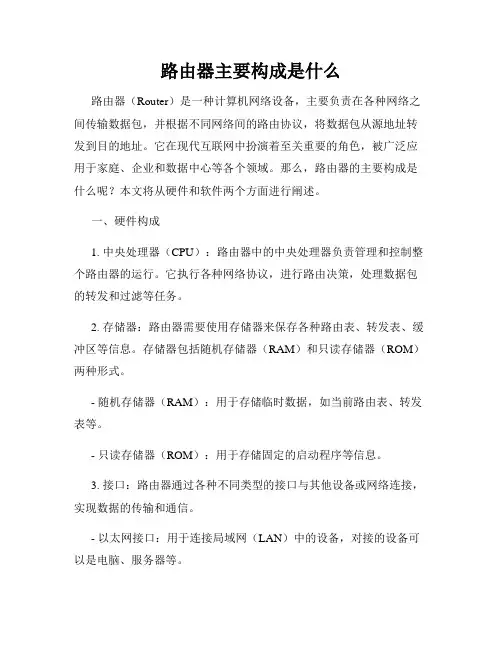

路由器主要构成是什么路由器(Router)是一种计算机网络设备,主要负责在各种网络之间传输数据包,并根据不同网络间的路由协议,将数据包从源地址转发到目的地址。

它在现代互联网中扮演着至关重要的角色,被广泛应用于家庭、企业和数据中心等各个领域。

那么,路由器的主要构成是什么呢?本文将从硬件和软件两个方面进行阐述。

一、硬件构成1. 中央处理器(CPU):路由器中的中央处理器负责管理和控制整个路由器的运行。

它执行各种网络协议,进行路由决策,处理数据包的转发和过滤等任务。

2. 存储器:路由器需要使用存储器来保存各种路由表、转发表、缓冲区等信息。

存储器包括随机存储器(RAM)和只读存储器(ROM)两种形式。

- 随机存储器(RAM):用于存储临时数据,如当前路由表、转发表等。

- 只读存储器(ROM):用于存储固定的启动程序等信息。

3. 接口:路由器通过各种不同类型的接口与其他设备或网络连接,实现数据的传输和通信。

- 以太网接口:用于连接局域网(LAN)中的设备,对接的设备可以是电脑、服务器等。

- 串口接口:用于连接远程设备,如调制解调器、交换机等。

- 光纤接口:用于连接长距离网络,如广域网(WAN)。

4. 网络接口卡(NIC):用于将物理信号转换为数字信号,并提供给中央处理器进行处理。

5. 电源:为路由器提供电能供应,确保其正常工作。

二、软件构成1. 操作系统:路由器的操作系统是一种特殊的软件,负责控制和管理硬件,执行各种网络协议和路由算法,并提供用户接口。

- 常见的路由器操作系统有Cisco IOS、Juniper Junos等。

2. 路由协议:路由器通过路由协议来学习和传播网络内部和外部的路由信息,使其能够找到最佳的路径转发数据。

- 常见的路由协议有RIP、OSPF、BGP等。

3. 防火墙:为了保护网络安全,许多路由器都内置了防火墙功能,用于过滤和监控数据包,防止未授权的访问和攻击。

4. 网络地址转换(NAT):NAT是一种将专用IP地址转换为公共IP地址的技术,用于解决IPv4地址短缺的问题,实现家庭或企业网络与互联网之间的通信。

路由器基础介绍Ppt共37张PPT大纲

路由器基础介绍Ppt共37张PPT大纲

02
串行接口
用于连接广域网或其 他类型的网络,实现 远程通信。
03
USB接口
提供扩展功能,如连 接3G/4G上网卡、打 印机等。
04
控制台接口
用于连接终端设备进 行命令行配置和管理 。
端口速率、双工模式等参数解释
端口速率
指网络接口的数据传输速率,单 位通常为Mbps或Gbps。
双工模式
指网络接口的工作模式,包括半 双工和全双工两种模式。半双工 模式指数据只能单向传输,全双 工模式指数据可以同时双向传输
接入路由器
为企业员工提供网络接入服务,支持多种接 入方式。
高可用性设计
采用冗余备份、负载均衡等技术,确保企业 网络稳定可靠。
校园网络环境中应用案例
宿舍区无线覆盖
在宿舍区域部署无线路由器,为学生 提供便捷的无线接入服务。
教学楼有线接入
在教学楼内设置有线接入点,满足教 师和学生的上网需求。
图书馆网络中心
售后服务
了解厂家提供的售后服务内容和期限,确保使用 过程中得到及时支持。
保修政策
了解产品保修政策,如包换、包修等,确保购买 后无后顾之忧。
维修网点
了解厂家授权的维修网点分布情况,方便日后维 修和保养。
06
路由器安全设置与防护措施
Chapter
密码安全设置原则和方法
1 2
选择强密码
使用包含大小写字母、数字和特殊字符的复杂密 码,避免使用容易猜测的单词或短语。
网吧/大型场所
需要高带宽、低延迟和大 量并发连接数,选择专业 级路由器。
品牌和价格因素考量
品牌选择
优先选择知名品牌,品质更有保障,如华为、TP-Link等。
价格因素

最新整理路由器和交换机有什么区别

最新整理路由器和交换机有什么区别

路由器和交换机有什么区别路由器系统构成了基于TCP/I P的国际互联网络Internet的主体脉络,也可以说,路由器构成了Internet的骨架。

交换机(Swi t ch)和路由器(Rout er) 是两种不同的网络设备。

交换机工作在数据链路层,负责MAC地址;路由器工作在网络层,负责I P地址。

那么如何将路由器设置为交换机呢?下面将首先介绍两种设备及其区别,再介绍路由器设置为交换机的方法。

方法步骤1 、路由器(Rout er)又称网关设备(Gat eway),用于连接多个逻辑上分开的网络,可以实现数据从一个子网络传输到另外一个子网络,属于网络层的一种互联设备。

如下图,路由器的各个接口:(1)POWER:电源接口。

(2)RESET:复位键恢复出厂设置。

(3)WAN:用网线将路由器与宽带/调制解调器(MODEM)相连。

(4)LAN(1-4):用网线将路由器与上网设备(计算机等)相连。

另外:家用(无线)路由器的IP地址一般为:192. 168. 1. 1或者192. 168. 0. 1 , I P地址和登录用户名密码一般标注在路由器底部。

2、交换机(Switch)是在数据链路层面,为接入交换机的任意两个网络节点提供独享电信号通路的设备。

交换机可以同时进行多个端口对之间的数据传输,每一端口都可视为独立的物理网段(非IP网段),连接在其上的网络设备独享全部宽带。

另外,交换机内部的CPU会在每个端口成功连接时,通过将MAC 地址(Medi a Access Cont r ol ,媒体访问控制或称为物理地址)和端口对应,形成一张MAC表。

交换机还可以学习MAC地址,并把其存放在内部地址表中,通过在数据帧的始发者和目标接收者之间建立临时的交换路径,使数据帧直接由源地址到达目的地址。

3、交换机和路由器的区别。

区别之一:交换机工作在OSI模型(Open Systems I nt er connect i on Reference Model , 开放式通信系统互联参考模型)的第二层,即数据链路层,工作原理比较简单;路由器工作在OSI模型的第三层,即网络层,可以得到更多的协议信息。

路由器的构成

路由器的构成
网络层处理模块对收到的分组进行相应的处理如果接收的到的分组是数据分组则按照分组的首部中的目的地址查找转发表根据得出的结果分组就经过交换结构到达合适的输出端口
路由器的构成
• 路由器:是一种具有多个输入端口和多个 输出端口的专用计算机,其任务就转发分 组。 分组从路由器的某个输入端口进入路由 器,路由器按照分组中的目的地址(即目 的网络),把分组从路由的某个合适的输 出端口转发给下跳路由器。
网络层处理模块对收到的分组进行相应的处理, 如果接收的到的分组是数据分组,则按照分组的 首部中的目的地址查找转发表,根据得出的结果, 分组就经过交换结构到达合适的输出端口。如果 分组是路由器之间交换路由信息的分组,则把这 种分组送交路由器的路由选择部分中的路由选择 处理机。
输入端口中的查找与转发功能在路由器的 交换功能中是最重要的。为了使交换功能 分散化,往往把复制的转发表放在每一个 输入端口中。路由选择处理机负责对各转 表的副本进行更新。
整个路由器的结构可分为两个部分:路由 选择部分和分组转发部分。 路由选择部分 也叫控制部分,其核心构件 是路由选择处理机。路由选择处理机的任务 是依所选路由协议来构建路由表,同时,又 和其它的路由器进行路由信息交换来不断的 更新与维护路由表。
分组转发部分 其由三部分构成:交换结构, 一组输入端口与一组输出端口。
路由器的输入输出端口பைடு நூலகம்
路由器的输入输出端口里面有三部构成,其 分别是物理层、数据链路层和网络层的处理模块。 物理层进行比特的接收与发送。 数据链路层按照其相应的协议进行接收与传送 分组。数据链路层接收到帧就把帧的首部与尾部 剥去,分组就被送入网络层的处理模块。同时它 也从网络层的处理模块接收分组,封装成帧交给 物理层。

路由器的硬件构成

路由器的硬件构成

路由器的硬件构成路由器的硬件构成本文档旨在介绍路由器的硬件构成及各个部分的功能和作用。

以下是对路由器硬件构成的详细描述。

⒈外壳:路由器的外壳通常由塑料或金属制成,用以保护内部电路和组件免受损坏。

外壳上通常有一些灯光指示灯,用来显示设备的工作状态。

⒉电源:路由器的电源部分提供供电,通常使用交流电源适配器。

它将外部电源转换为内部电压以供路由器正常工作。

⒊CPU:中央处理器(CPU)是路由器的心脏,负责处理和执行所有的指令。

它根据路由器的软件和配置来控制整个系统。

⒋存储器:路由器通常包含两种类型的存储器。

一种是用于存储操作系统和路由器配置的闪存存储器(Flash Memory)。

另一种是用于临时存储数据和指令的随机访问存储器(RAM)。

⒌接口:路由器是一个网络设备,因此它包含多个接口来连接其他网络设备。

常见的接口类型包括以太网接口、串行接口、USB 接口等。

⒍交换机:路由器中的交换机是一个网络设备,用于在不同的网络接口之间转发和交换数据包。

它通常具有多个网络接口,并通过路由决策将数据包发送到最佳路径。

⒎网络接口卡:网络接口卡是连接计算机和路由器之间的物理接口。

它将路由器的网络接口与计算机的网络接口连接起来,实现数据的传输与接收。

⒏天线:路由器通常配备天线用于接收和发送无线信号。

天线的类型和数量根据路由器的规格和设计而定。

⒐风扇:部分大型路由器在机箱内安装了风扇,用来散热以保持设备的正常工作温度。

⒑网络卡:网络卡是连接路由器和外部网络的接口,它负责将数据包发送到目标网络,并接收来自其他网络的数据包。

1⒈内存扩展槽:一些路由器提供了内存扩展槽,用户可以通过插入内存卡来增加路由器的存储容量。

1⒉电源插孔:路由器的电源插孔用于连接电源适配器,给路由器供电。

以上是关于路由器的硬件构成的详细介绍,每个部分都具有重要的功能和作用,共同实现路由器的网络连接和数据传输。

本文档涉及附件:⒈路由器的硬件架构图⒉路由器的接口说明手册本文所涉及的法律名词及注释:⒈CPU:中央处理器(Central Processing Unit),是计算机的核心部件,负责执行和处理计算机指令和数据。

路由器的工作原理

路由器的工作原理

路由器的工作原理路由器是一种用于在计算机网络中传输数据的设备。

它的主要功能是根据网络地址将数据包从一个网络转发到另一个网络。

路由器通过建立和维护路由表来决定数据包的最佳路径,并根据网络协议来转发数据。

1. 路由器的基本组成部分路由器由以下几个主要组成部分构成:- 中央处理单元(CPU):负责处理路由器的各种功能和任务。

- 存储器:用于存储路由器的操作系统、配置文件和路由表等信息。

- 接口:用于连接其他网络设备的物理接口,如以太网口、无线接口等。

- 路由引擎:负责处理路由表和数据包转发的硬件或软件模块。

2. 路由器的工作原理路由器的工作原理可以分为以下几个步骤:- 数据包接收:当路由器接收到一个数据包时,它会检查数据包的目标IP地址,并根据路由表确定数据包的下一跳目的地。

- 路由表查找:路由表是路由器存储的一张表格,记录了不同目标网络的地址和对应的下一跳路由器。

路由器会根据目标IP地址在路由表中查找匹配的路由项。

- 路由选择:根据路由表查找的结果,路由器会选择最佳的路由路径将数据包转发到目标网络。

路由选择的依据可以是最短路径、最快路径或其他策略。

- 数据包转发:一旦确定了下一跳路由器,路由器会将数据包转发到相应的接口,并通过物理链路发送到下一跳路由器或目标网络。

- 路由更新:路由器会定期与相邻路由器交换路由信息,更新路由表中的路由项。

这样可以保持路由表的最新状态,以适应网络拓扑的变化。

3. 路由器的路由协议路由器使用路由协议来交换路由信息和计算最佳路径。

常见的路由协议包括:- 静态路由:管理员手动配置路由表的路由项,适用于小型网络或特定的网络环境。

- 动态路由:路由器通过动态路由协议与其他路由器交换路由信息,自动学习和更新路由表。

常见的动态路由协议有RIP、OSPF和BGP等。

4. 路由器的安全性路由器在网络中扮演着重要的角色,因此安全性非常重要。

以下是一些提高路由器安全性的措施:- 访问控制列表(ACL):ACL可以限制路由器对外部网络的访问,只允许特定的IP地址或端口进行通信。

路由器的硬件构成

路由器的硬件构成

路由器的硬件构成
1.路由器整体结构
1.1 外壳:路由器外部的材质和外观设计
1.2 指示灯:指示路由器的连接状态和工作状态
1.3 接口:用于连接网络设备和外部设备的接口,如以太网口、USB口等
2.主要硬件组件
2.1 处理器:负责处理数据和路由功能的中央处理器
2.2 内存:用于存储临时数据和程序代码的存储器
2.3 存储器:存储操作系统和配置文件的非易失性存储器,如闪存
2.4 网络接口卡:用于实现路由器与其他设备之间的物理连接
2.5 电源供应:提供电力支持的电源单元
3.路由器板卡
3.1 CPU板卡:包含处理器和相关的芯片组,通过插槽连接主板
3.2 接口板卡:连接路由器与外部设备,包括以太网口、串口、光纤口等
3.3 电源板卡:提供电源支持,包括电源转换和稳压功能
3.4 内存板卡:扩展路由器的内存容量,提高处理性能
4.硬件配置与扩展
4.1 CPU频率:指定处理器的工作频率,影响路由器的数据处理能力
4.2 内存容量:指定内存的大小,影响路由器的缓存能力和处理性能
4.3 存储容量:指定存储器的大小,影响路由器的存储能力和升级扩展性
4.4 接口类型:指定接口的种类和数量,影响路由器的连接能力和扩展性
5.附件
本文档涉及附件,请参阅附件部分获取相关信息。

6.法律名词及注释
6.1 以太网口:一种常用的局域网接口,基于以太网技术的数据通信接口
6.2 USB口:通用串行总线接口,用于连接计算机和外部设备的接口标准。

路由器的体系结构

路由器的体系结构

路由器的体系结构在现代网络通信中,路由器扮演着重要的角色,它是将数据包从一个网络转发到另一个网络的关键设备。

路由器的体系结构是如何设计的呢?本文将从硬件和软件两个方面来探讨路由器的体系结构。

一、硬件体系结构1. 中央处理器(CPU)路由器的CPU是整个系统的核心,它负责处理各种控制和转发任务。

CPU的性能决定了路由器的整体性能。

目前,大多数路由器采用多核CPU,以提高系统的并发处理能力。

2. 存储器系统路由器的存储器系统包括主存储器和缓存。

主存储器用于保存路由器的操作系统、路由表等重要数据,而缓存则用于存储临时数据,以提高数据包的处理速度。

3. 接口卡路由器的接口卡是连接路由器与外部网络的接口,它可以是以太网、光纤、串行等不同类型的接口。

接口卡可以根据需要进行灵活的配置和升级。

4. 总线系统总线系统是连接CPU、存储器和接口卡的重要组成部分,它起到数据传输和控制信号传递的作用。

总线的带宽越大,路由器的数据处理能力就越强。

5. 时钟系统时钟系统为路由器提供稳定的时钟信号,以保证整个系统的同步和协调。

二、软件体系结构1. 操作系统路由器的操作系统负责管理和控制路由器的各种功能和资源,如路由表的维护、数据包的转发等。

常见的路由器操作系统有Cisco IOS、Juniper JUNOS等。

2. 路由协议路由协议是路由器之间进行通信和交换路由信息的规则和标准。

常见的路由协议有OSPF、BGP、RIP等,它们能够自动计算最佳路径,并将路由信息传播给其他路由器。

3. 数据转发引擎数据转发引擎是路由器的核心模块,它负责根据路由表的信息,将数据包从输入接口转发到输出接口。

数据转发引擎通常包括数据包接收、查找路由、转发数据包等功能。

4. 管理界面路由器的管理界面提供了用户与路由器进行互动的方式,通过管理界面可以配置路由器的各项参数、监控路由器的状态等。

总结:路由器的体系结构由硬件和软件两个方面构成。

在硬件方面,CPU、存储器系统、接口卡、总线系统和时钟系统共同组成了路由器的基本硬件架构。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

路由器的构成
路由器具有四个要素:输入端口、输出端口******换开关和路由处理器。

输入端口是物理链路和输入包的进口处。

端口通常由线卡提供,一块线卡一般支持4、8或16个端口,一个输入端口具有许多功能。

第一个功能是进行数据链路层的封装和解封装。

第二个功能是在转发表中查找输入包目的地址从而决定目的端口(称为路由查找),路由查找可以使用一般的硬件来实现,或者通过在每块线卡上嵌入一个微处理器来完成。

第三,为了提供QoS(服务质量),端口要对收到的包分成几个预定义的服务级别。

第四,端口可能需要运行诸如SLIP(串
行线网际协议)和PPP(点对点协议)这样的数据链路级协议或者诸如PPTP (点对点隧道协议)这样的网络级协议。

一旦路由查找完成,必须用交换开关将包送到其输出端口。

如果路由器是输入端加队列的,则有几个输入端共享同一个交换开关。

这样输入端口的最后一项功能是参加对公共资源(如交换开关)的仲裁协议。

交换开关可以使用多种不同的技术来实现。

迄今为止使用最多的交换开关术是总线、交叉开关和共享存贮器。

最简单的开关使用一条总线来连接所有输入和输出端口,
总线开关的缺点是其交换容量受限于总线的容量以及为共享总线仲裁所
带来的额外开销。

交叉开关通过开关提供多条数据通路,具有N×N个交叉点的交叉开关可以被认为具有2N条总线。

如果一个交叉是闭合,输入总线上的数据在输出总线上可用,否则不可用。

交叉点的闭合与打开由调度器来控制,因此,调度器限制了交换开关的速度。

在共享存贮器路由器中,
进来的包被存贮在共享存贮器中,所交换的仅是包的指针,这提高了交换容量,但是,开关的速度受限于存贮器的存取速度。

尽管存贮器容量每18个月能够翻一番,但存贮器的存取时间每年仅降低5%,这是共享存贮器交换开关的一个固有限制输出端口在包被发送到输出链路之前对包存贮,可以实现复杂的调度算法以支持优先级等要求。

与输入端口一样,输出端口同样要能支持数据链路层的封装和解封装,以及许多较高级协议。

路由处理器计算转发表实现路由协议,并运行对路由器进行配置和管理的软件。

同时,它还处理那些目的地址不在线卡转发表中的包。
