通用多通道数据采集系统的设计与实现的开题报告1. 研究背景随着科技的不断进步，各行各业对数据采集的要求越来越高。
在许多领域中，如工业控制、医学和环境监测等，需要采集多个传感器的数据以及其他相关信息。
因此，设计和实现一个多通道数据采集系统是非常必要的。
2. 研究内容本研究旨在设计和实现一种通用的多通道数据采集系统，包括以下主要内容：（1）硬件设计：确定硬件模块的类型和数量，设计电路板的电路图和布板图，选择合适的数字信号处理器和外部存储器等。
（2）软件设计：开发数据采集系统的控制软件，包括实时数据采集、存储、传输和显示。
为了提高效率和可靠性，需要使用高效的数据处理算法和数据压缩技术。
（3）系统集成：将硬件和软件集成为一个完整的系统，调试和测试系统以确保其性能和稳定性。
3. 研究目的和意义该系统可以应用于工业控制、医学和环境监测等领域中的数据采集和处理。
该系统具有以下优点：（1）多通道数据采集：可同时采集多个传感器的数据。
（2）易于扩展和配置：可以根据不同的应用需求，灵活地添加或删除硬件模块。
（3）高效可靠：采用高效的数据处理算法和数据压缩技术，提供高质量的数据采集和处理服务。
（4）简便易用：采用用户友好的界面，方便用户进行操作和管理。
4. 研究方法本研究采用以下方法：（1）文献调研：查阅相关文献，了解多通道数据采集系统的设计和实现方法。
（2）硬件设计：根据需求和文献调研结果，选择合适的硬件模块和组件，设计电路板的电路图和布板图。
（3）软件设计：开发系统的控制软件，包括实时数据采集、存储、传输和显示。
（4）系统集成：将硬件和软件集成为一个完整的系统，进行调试和测试，确保系统的性能和稳定性。
5. 预期成果本研究预期获得以下成果：（1）设计一种通用的多通道数据采集系统，可以采集多个传感器的数据并提供高质量的数据处理服务。
（2）实现数据采集系统的控制软件，包括实时数据采集、存储、传输和显示。
（3）进行系统测试和调试，确保系统的性能和稳定性。
《2024年基于嵌入式的多通道数据采集系统设计》范文
《基于嵌入式的多通道数据采集系统设计》篇一一、引言随着科技的不断进步，嵌入式系统在工业、医疗、军事、环境监测等领域的应用越来越广泛。
多通道数据采集系统作为嵌入式系统的重要组成部分，其设计对于提高数据采集的准确性和效率具有重要意义。
本文将介绍一种基于嵌入式的多通道数据采集系统的设计，包括其设计原理、系统架构、关键技术及实现方法。
二、系统设计原理基于嵌入式的多通道数据采集系统设计原理主要包括硬件设计和软件设计两部分。
硬件设计主要涉及传感器、嵌入式处理器、存储器等设备的选择和配置；软件设计则包括操作系统、数据采集程序、数据处理与分析程序等。
在硬件设计方面，系统需要选用合适的传感器来获取所需的数据，同时需要选用性能稳定的嵌入式处理器和足够的存储器来保证系统的运行效率和数据存储需求。
在软件设计方面，需要选用适合嵌入式系统的操作系统，并编写相应的数据采集程序和数据处理与分析程序，以实现对多通道数据的实时采集、传输、存储和分析。
三、系统架构基于嵌入式的多通道数据采集系统架构主要包括传感器模块、嵌入式处理器模块、存储器模块、通信模块和上位机模块。
传感器模块负责获取所需的数据，嵌入式处理器模块负责处理传感器的数据并进行相应的计算和分析，存储器模块用于存储处理后的数据，通信模块负责将数据传输至上位机或远程服务器，上位机模块则负责接收和处理来自嵌入式系统的数据，并进行可视化展示和进一步的分析。
四、关键技术1. 传感器技术：选用合适的传感器是保证数据采集准确性的关键。
传感器的选择应根据实际需求进行，包括测量范围、精度、响应速度等方面的考虑。
2. 嵌入式处理器技术：嵌入式处理器是整个系统的核心，其性能直接影响到系统的运行效率和数据处理能力。
因此，需要选用性能稳定、功耗低的嵌入式处理器。
3. 数据处理与分析技术：数据处理与分析程序负责对采集到的数据进行处理和分析，包括数据滤波、降噪、统计分析等。
这需要运用相关的算法和技术，以保证数据处理的速度和准确性。
《2024年基于单片机和LabVIEW的多路数据采集系统设计》范文
《基于单片机和LabVIEW的多路数据采集系统设计》篇一一、引言在现代化工业和科技应用中，数据采集扮演着举足轻重的角色。
为了满足多路数据的高效、准确采集需求，本文提出了一种基于单片机和LabVIEW的多路数据采集系统设计。
该系统设计旨在实现多通道、高精度的数据采集，为工业自动化、科研实验等领域提供可靠的解决方案。
二、系统设计概述本系统设计以单片机为核心控制器，结合LabVIEW软件进行数据采集、处理和显示。
系统采用模块化设计，包括数据采集模块、数据处理模块、数据传输模块以及LabVIEW上位机显示模块。
通过各模块的协同工作，实现多路数据的实时采集和监控。
三、硬件设计1. 单片机选型及配置系统采用高性能单片机作为核心控制器，具有高速运算、低功耗等特点。
单片机配置包括时钟电路、复位电路、存储器等，以满足系统运行需求。
2. 数据采集模块设计数据采集模块负责从传感器中获取数据。
本系统采用多路复用技术，实现多个传感器数据的并行采集。
同时，采用高精度ADC（模数转换器）对传感器数据进行转换，以保证数据精度。
3. 数据传输模块设计数据传输模块负责将采集到的数据传输至单片机。
本系统采用串口通信或SPI通信等方式进行数据传输，以保证数据传输的稳定性和实时性。
四、软件设计1. 单片机程序设计单片机程序采用C语言编写，实现对传感器数据的采集、处理和传输等功能。
程序采用中断方式接收数据，避免因主程序繁忙而导致的漏采现象。
2. LabVIEW上位机程序设计LabVIEW是一种基于图形化编程的语言，适用于数据采集系统的上位机程序设计。
本系统采用LabVIEW编写上位机程序，实现对数据的实时显示、存储和分析等功能。
同时，LabVIEW程序还具有友好的人机交互界面，方便用户进行操作和监控。
五、系统实现及测试1. 系统实现根据硬件和软件设计，完成多路数据采集系统的搭建和调试。
通过实际测试，验证系统的稳定性和可靠性。
2. 系统测试对系统进行实际测试，包括多路数据采集的准确性、实时性以及系统的稳定性等方面。
基于FPGA的多通道同步数据采集与处理系统的实现
II
基于 FPGA 的多通道同步数据采集与处理系统的实现
中南民族大学 学位论文原创性声明
学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学
校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查
阅和借阅。本人授权中南民族大学可以将本学位论文的全部或部分内容编入
有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本
学位论文。
本学位论文属于
2) In order to ensure synchronization of signal acquisition, a data acquisition driver module for synchronization control was designed. Using a strategy of joint control and multi-channel synchronous-drive, we design the IP core on FPGA, and the intact information of phase and amplitude are captured. Simulation results show that the IP core could achieve high-precision synchronization, and is easy to migrate.
本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取 得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其 他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个 人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果 由本人承担。

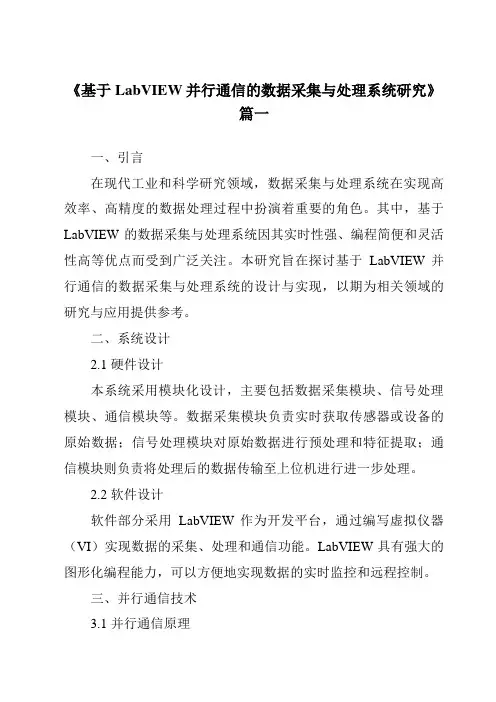

《2024年基于LabVIEW并行通信的数据采集与处理系统研究》范文
《基于LabVIEW并行通信的数据采集与处理系统研究》篇一一、引言在现代工业和科学研究领域，数据采集与处理系统在实现高效率、高精度的数据处理过程中扮演着重要的角色。
其中，基于LabVIEW的数据采集与处理系统因其实时性强、编程简便和灵活性高等优点而受到广泛关注。
本研究旨在探讨基于LabVIEW并行通信的数据采集与处理系统的设计与实现，以期为相关领域的研究与应用提供参考。
二、系统设计2.1 硬件设计本系统采用模块化设计，主要包括数据采集模块、信号处理模块、通信模块等。
数据采集模块负责实时获取传感器或设备的原始数据；信号处理模块对原始数据进行预处理和特征提取；通信模块则负责将处理后的数据传输至上位机进行进一步处理。
2.2 软件设计软件部分采用LabVIEW作为开发平台，通过编写虚拟仪器（VI）实现数据的采集、处理和通信功能。
LabVIEW具有强大的图形化编程能力，可以方便地实现数据的实时监控和远程控制。
三、并行通信技术3.1 并行通信原理并行通信是指多个数据位同时进行传输的通信方式，具有传输速度快、实时性强的优点。
本系统采用基于多线程技术的并行通信方案，通过将数据采集、信号处理和通信等任务分配给不同的线程，实现并行处理，提高系统的整体性能。
3.2 并行通信实现在LabVIEW中，通过使用多线程技术和生产者-消费者模式，可以实现并行通信。
具体而言，将数据采集、信号处理和通信等任务分配给不同的线程，并使用队列等数据结构实现线程间的数据交换。
此外，还需要对线程的优先级、同步等问题进行合理的设计和控制，以确保系统的稳定性和可靠性。
四、数据采集与处理4.1 数据采集数据采集是本系统的关键环节之一。
通过传感器或设备获取原始数据后，需要进行滤波、去噪等预处理操作，以提取出有用的信息。
在LabVIEW中，可以使用NI DAQmx等函数库实现数据的实时采集和监控。
4.2 数据处理数据处理是本系统的核心环节。
通过对原始数据进行特征提取、统计分析等操作，可以获得更加有用的信息。
多通道数据采集系统的设计与实现
多通道数据采集系统的设计与实现近年来，随着科技的不断发展和数据的迅速增长，对于多通道数据采集系统的需求越来越迫切。
多通道数据采集系统旨在通过多个输入通道同时采集、传输和处理多组数据，以满足大规模数据采集和处理的需求。
本文将详细介绍多通道数据采集系统的设计与实现。
1. 系统需求分析在设计多通道数据采集系统之前，首先要明确系统的需求。
根据具体的应用场景和目标，我们需要确定以下几个方面的需求：1.1 数据采集范围：确定需要采集的数据范围，包括数据类型、数据量和采集频率等。
这将直接影响系统的硬件选择和设计参数。
1.2 数据传输和存储要求：确定数据传输和存储的方式和要求。
例如，是否需要实时传输数据，是否需要数据缓存和压缩等。
1.3 系统的实时性要求：确定系统对数据采集和处理的实时性要求。
根据实际应用场景，可以确定系统对数据延迟和响应时间的要求。
1.4 系统的可扩展性：考虑系统的可扩展性，以满足未来可能的扩展需求。
这包括硬件和软件的可扩展性。
2. 系统设计在需求分析的基础上，我们进行多通道数据采集系统的设计。
系统设计主要包括硬件设计和软件设计两个方面。
2.1 硬件设计根据需求分析中确定的数据采集范围和要求，我们选择合适的硬件设备进行数据采集。
常用的硬件设备包括传感器、模拟信号采集卡和数字信号处理器等。
2.2 传感器选择根据需要采集的数据类型，选择合适的传感器进行数据采集。
不同的传感器适用于不同的数据类型，如温度传感器、压力传感器、光传感器等。
2.3 采集卡设计针对多通道数据采集系统的特点，我们需要选择合适的模拟信号采集卡进行数据采集。
采集卡应具备多个输入通道，并能够同时采集多个通道的数据。
2.4 数字信号处理器设计针对采集到的模拟信号数据，我们需要进行数字信号处理。
选择合适的数字信号处理器进行数据处理，如滤波、采样和转换等。
2.5 软件设计针对系统的需求和硬件的设计，我们需要进行软件设计，以实现数据采集、传输和处理。
一种基于FPGA的多通道数据采集系统设计与实现
一种基于FPGA的多通道数据采集系统设计与实现随着科技的发展和应用场景的日益多样化，对于数据采集系统的需求也愈发增长。
在许多应用领域中，需要同时采集多个通道的数据，并实时进行处理和分析。
为了满足这一需求，一种基于FPGA（现场可编程门阵列）的多通道数据采集系统应运而生。
本文将重点介绍这种系统的设计与实现。
在设计过程中，首先需要确定系统的性能指标和需求，以便为后续的设计和实施提供指导。
多通道数据采集系统的主要任务是同时采集多个通道的信号，并将其传输给后续的处理单元或存储单元。
因此，系统的设计需要考虑以下几个方面：1.采样率：系统需要能够支持高速的数据采集，以确保采集到的数据具有足够的准确性和精度。
因此，系统的设计中需要考虑到采样率，并选择适当的硬件资源来满足性能需求。
2.通道数：系统需要支持同时采集多个通道的数据。
这涉及到选择适当的输入接口和数据传输协议，并设计合理的硬件电路来实现这一功能。
4.实时性：多通道数据采集系统需要能够实时地采集和传输数据，以满足实时处理和分析的需求。
为了实现实时性，可以利用FPGA的并行计算和高速数据交换的能力，通过合理设计硬件电路和流水线，来提高系统的处理速度。
基于以上需求和考虑因素，可以按照以下步骤设计并实现多通道数据采集系统：1. 确定输入接口和传输协议：根据系统的应用场景和需求，选择适当的输入接口和数据传输协议。
例如，如果需要采集模拟信号，则可以选择适当的模数转换器（ADC）作为输入接口；如果需要高速数据传输，则可以选择PCIe或Ethernet等传输协议。
2.硬件电路设计：设计合理的硬件电路来实现多通道数据采集功能。
这涉及到选择适合的FPGA芯片，并设计模数转换电路、数据缓冲区和数据传输电路等。
3. 编程和配置：选择合适的开发工具和编程语言，对FPGA进行编程和配置。
可以选择使用相关的开发工具和设计语言，如VHDL（VHSIC Hardware Description Language）或Verilog等。
《2024年基于嵌入式的多通道数据采集系统设计》范文
《基于嵌入式的多通道数据采集系统设计》篇一一、引言随着科技的不断进步，嵌入式系统在各个领域的应用越来越广泛。
特别是在数据采集领域，基于嵌入式的多通道数据采集系统因其高效、稳定和灵活的特性，受到了广泛的关注。
本文将详细介绍基于嵌入式的多通道数据采集系统的设计，包括其设计背景、目的和意义。
二、设计背景与目的随着工业自动化、物联网等领域的快速发展，多通道数据采集系统的需求日益增长。
传统的数据采集系统往往存在效率低下、稳定性差、灵活性不足等问题。
因此，设计一种基于嵌入式的多通道数据采集系统，旨在提高数据采集的效率、稳定性和灵活性，满足不同领域的需求。
三、系统设计1. 硬件设计硬件部分主要包括嵌入式处理器、多通道数据采集模块、存储模块、通信接口等。
嵌入式处理器是整个系统的核心，负责运行系统软件，控制数据采集和处理等操作。
多通道数据采集模块用于同时采集多个通道的数据，提高数据采集的效率。
存储模块用于存储采集到的数据，以便后续分析和处理。
通信接口用于与上位机或其他设备进行数据传输和通信。
2. 软件设计软件部分主要包括操作系统、驱动程序、数据采集程序、数据分析与处理程序等。
操作系统负责管理系统的软硬件资源，提供多任务处理和实时性能。
驱动程序用于控制硬件设备的运行和数据处理。
数据采集程序负责从多通道数据采集模块中获取数据。
数据分析与处理程序用于对采集到的数据进行处理和分析，提取有用的信息。
四、系统实现1. 数据采集多通道数据采集模块同时采集多个通道的数据，通过嵌入式处理器的控制，将数据传输到存储模块中。
数据采集的速率和精度取决于硬件设备的性能和软件算法的优化。
2. 数据分析与处理数据分析与处理程序对采集到的数据进行处理和分析，提取有用的信息。
通过对数据的统计分析、信号处理、特征提取等操作，得到数据的特征和规律，为后续的决策和控制提供依据。
3. 通信与传输系统通过通信接口与上位机或其他设备进行数据传输和通信。
传输的数据可以是原始数据，也可以是经过处理和分析后的结果。
一种基于FPGA的多通道数据采集系统设计与实现
一种基于FPGA的多通道数据采集系统设计与实现摘要介绍一种多通道数据采集系统设计方法.该系统采用FPGA作为硬件平台，主要完成A/D转换控制、时序控制及数据记录等功能。
系统采用Verilog HDL 语言，通过软件编程控制硬件实现多通道的数据采集。
以雷达为应用背景，该系统的仿真验证结果显示，所设计的数据采集系统达到了预期的功能。
关键词数据采集；数据融合；数字下变频；时钟同步；FPGA0 引言数据采集（Data Acquisition）是获取目标信息的最直接和最有效的方法，它研究数据的采集、存储及处理，具有很强的应用性。
随着电子技术的不断发展，数据采集技术得到越来越广泛的应用。
数据采集在通信、雷达、遥测遥感、航空航天、电子对抗等领域里有广泛的应用前景，可以进行现场信号的采集与分析[1]。
由于对信号采集的要求不断的提高，首先在参数方面的要求越来越高，如精度、传输速度、采样通道数等。
其次在具体系统应用、测试和维护中，经常需要对数据进行采集，然后将采集到的数据送入计算机进行实时4分析处理[2]。
因此，数据采集成为系统中至关重要的部分。
鉴于对数据采集后数据分析的需求，采集的数据能够处理并能方便提取原始数据。
本文介绍一种基于FPGA的数据采集系统实现多通道数据采集，从而满足在系统中的应用。
1 数据采集系统的工作原理数据采集系统主要负责多路中频信号处理，完成控制A/D转换控制、时序控制及数据记录等功能。
其内部原理图如图1的数据采集系统原理框图所示. 本文主要介绍数据采集系统的中频接收，关于混频器、低噪放以及功放等模拟部分不做过多介绍。
来自天线收到的射频信号经过接收前端处理后变为中频信号，即模拟信号输入。
中频信号经过调理电路，送给ADC进行模数转换，在FPGA 内进行数字下变频（DDC）处理而得到基带IQ数据.来自外部的时序数据与基带IQ数据进行数据融合，再将融合的数据按照数据记录仪协议进行组帧，经过光模块的光电转换，从而送给数据记录仪的数据接口板。
高精度4通道同步数据采集系统设计与实现的开题报告
高精度4通道同步数据采集系统设计与实现的开题报告一、选题背景数据采集系统是现代自动化领域的重要组成部分，广泛应用于工业控制、科学研究和实验室测试等领域。
随着科技和工业不断进步，数据采集系统也面临着不断提高精度和可靠性的需求。
特别是在一些高精度实验中，数据采集系统的精度直接影响到实验的准确性和可信度。
因此，设计一种高精度的数据采集系统，具有重要的意义。
在实际应用中，很多实验需要同时采集多个信号，并实现同步采集和处理。
例如高精度的声学信号处理、多通道的心电图数据采集、医学图像处理等领域都需要实现同步的数据采集。
传统的数据采集系统难以满足这些应用的要求，因此需要设计一种高精度4通道同步数据采集系统。
二、选题意义1. 增强数据采集系统的精度和可靠性设计高精度4通道同步数据采集系统可以提高数据采集的准确性和可靠性，满足一些高精度实验的要求。
2. 推动科学技术进步高精度4通道同步数据采集系统可以用于一些高精度实验中，具有推动科学技术进步的作用。
3. 增强数据采集系统在实际应用中的适用性现代化工、电力、交通、军事等领域的自动化系统需要高精度的数据采集系统来实现各项操作，设计高精度4通道同步数据采集系统可以推动数据采集系统在实际应用中的适用性。
三、研究内容和技术路线本项目旨在完成一种高精度4通道同步数据采集系统，主要研究内容包括：1. 确定数据采集系统的参数和技术指标。
2. 选择合适的硬件平台，进行数据采集卡的选型。
3. 利用FPGA进行数据采集卡的开发，实现多通道同步采集和处理。
4. 设计数据采集系统的软件界面，实现数据的实时显示和存储。
本项目将采用以下技术路线：1. 硬件采用高速ADC芯片与FPGA模块结合实现高速的多通道数据采集。
2. 软件采用基于Python的高效数据处理算法，同时结合图像处理技术实现数据显示等功能。
四、预期成果1. 完成一种高精度、高可靠性的4通道同步数据采集系统。
2. 实现数据采集系统的硬件设计和软件设计。
基于AD7609的高精度数据采集系统
2023年 / 第9期 物联网技术710 引 言作为一种将模拟量转化为数字量的手段，数据采集在自动控制、自动检测、电子测量等自动化、智能化系统中被广泛应用，它是基于计算机实现不同工作过程的基础[1]。
在目前的发展阶段，各个产业的发展都涉及到大量的数据处理，新的发展要求不能仅仅依靠传统的数据采集系统来满足，还要将先进的数据采集设备和技术运用到实际工作中，这对于优化数据采集结果、提高工作效率、促进行业更好地发展等众多方面都具有重要意义[2]。
韩宾等人[3]设计了以FPGA 和STM32架构为数据处理和控制核心的数据采集系统，实现了16路高精度数据的实时处理和采集功能，采样频率可调，满足了精密产品所需的多通道、高精度和实时数据采集功能。
但是使用FPGA 控制模块的成本过高，不能满足更多的使用场景。
寇剑菊等人[4]设计了基于AT89S52和AD7865构成的四通道并行数据采集系统，但是AD7865是14位四路采集芯片，其精度和通道数量都有所限制，所以适用范围较小。
徐国明等人[5]利用AD7606设计了一种数字多功能表，信号采集部分使用了高性能ADC ，为了保证整个测量段的数据精度，电流线路使用了有源补偿方式，确保系统能够以最高30 MHz 的时钟速率工作。
司云朴等人[6]使用STM32配合AD7609芯片设计了组合称重装置，AD7609的8个通道可以同时采样，且均使用差分输入，每个通道的采样速率为 20 KSPS 。
整个系统运行速度快、精度高。
常见的数据采集系统大多以DSP 或者FPGA 配合12位的AD 芯片进行数据采集，已经可以满足大多数行业的使用，对于一些要求速度高、精度高的行业，常见的采集系统显然不能满足其要求[7]。
本文设计了一种以STM32F407ZET6和AD7609为核心，包含8个18位采集通道的数据采集系统，在配备电池模块和存储模块的同时，将控制部分和采集部分采用模块化设计，让用户轻松离线使用，不用固定电源，丰富使用场景。
《2024年基于嵌入式的多通道数据采集系统设计》范文
《基于嵌入式的多通道数据采集系统设计》篇一一、引言在数字化与智能化的今天，多通道数据采集系统的设计日益显现其重要性。
它涉及到多种不同类型数据的获取，对信息的及时性与精确性有较高的要求。
在众多的数据采集系统中，基于嵌入式的多通道数据采集系统因其高效率、高稳定性和高可靠性等特点，在工业控制、医疗设备、环境监测等领域得到了广泛的应用。
本文将详细探讨基于嵌入式的多通道数据采集系统的设计思路、方法及其实施过程。
二、系统设计概述基于嵌入式的多通道数据采集系统设计，主要涉及硬件设计和软件设计两部分。
硬件部分主要包括微控制器、数据采集模块、通信模块等；软件部分则包括操作系统、驱动程序、数据采集程序等。
系统通过微控制器控制多个数据采集模块，实现对多种类型数据的实时采集与处理，并通过通信模块将数据传输至上位机进行进一步的处理与存储。
三、硬件设计1. 微控制器：作为系统的核心，微控制器负责整个系统的控制与数据处理。
其性能直接影响到系统的运行效率与稳定性。
因此，选择一款性能稳定、处理能力强的微控制器是关键。
2. 数据采集模块：根据实际需求，设计多个数据采集模块，如温度传感器、湿度传感器、压力传感器等。
每个模块负责采集特定类型的数据，并通过接口与微控制器进行通信。
3. 通信模块：通信模块负责将微控制器处理后的数据传输至上位机。
常用的通信方式有串口通信、USB接口等。
四、软件设计1. 操作系统：根据硬件平台的特性，选择合适的嵌入式操作系统，如Linux、RTOS等。
操作系统负责管理系统的软硬件资源，提供多任务处理能力。
2. 驱动程序：驱动程序是连接硬件与软件的桥梁，负责控制硬件设备的运行。
根据硬件设备的特性，编写相应的驱动程序，实现对硬件设备的有效控制。
3. 数据采集程序：数据采集程序负责从各个数据采集模块中获取数据，并进行初步的处理与存储。
程序应具备实时性、准确性、稳定性等特点，以确保数据的准确获取与处理。
五、系统实施1. 硬件组装：根据设计图纸，将微控制器、数据采集模块、通信模块等组装在一起，形成完整的硬件系统。
一种多通道数据采集系统的设计与实现
一种多通道数据采集系统的设计与实现代明清;段小虎;邓豹;周啸【期刊名称】《航空计算技术》【年(卷),期】2018(048)002【摘要】A multi-channel signal acquisition system based on ARM and FPGA is introduced.The paper describes the overall structure,hardware circuits and logic design of the system detailed.FPGA chip is de-signed as the main controller of the system,it controls the AD7892 chip and the electronic switch to col-lect sixteen signals circulated.As the control processing unit,ARM controls the FPGA chip,and commu-nicates with FPGA and the superior machine,monitoring the collected signals in real-time.Test results show that the system can realize the acquisition and process of 16 channels of analog signals with high precision,meet the requirements of design.%针对一种基于ARM和FPGA的多通道数据采集系统,详细介绍了系统设计方案、功能电路及逻辑设计方法.系统以FPGA为控制核心,控制AD7892模数转换器和电子开关,完成16通道模拟量的循环采集.ARM处理器作为CPU,完成对FPGA的控制,并与上位机通信,实时监控各路信号.测试结果表明,系统实现了对多路模拟信号的高精度采集和处理,满足设计需求.【总页数】4页(P109-112)【作者】代明清;段小虎;邓豹;周啸【作者单位】航空工业西安航空计算技术研究所,陕西西安710068;航空工业西安航空计算技术研究所,陕西西安710068;航空工业西安航空计算技术研究所,陕西西安710068;航空工业西安航空计算技术研究所,陕西西安710068【正文语种】中文【中图分类】TP274.2【相关文献】1.一种多通道高速并行数据采集系统的设计与实现 [J], 孙晓明;邹勇2.一种基于FPGA的多通道数据采集系统设计与实现 [J], 邢连营;吴兵3.多通道混合数据采集系统设计与实现 [J], 严博4.基于STM32和USB的多通道数据采集系统设计与实现 [J], 屠晓伟; 俞润超; 杨庆华5.一种多通道多功能数据采集系统的设计与实现 [J], 陈红亮;闫文吉因版权原因，仅展示原文概要，查看原文内容请购买。
双通道同步数据采集系统的设计与实现
双通道同步数据采集系统的设计与实现
徐灵飞;李健
【期刊名称】《自动化仪表》
【年(卷),期】2011(032)001
【摘要】为了准确快速地采集等离子体I-V特性数据,设计了一个双通道同步数据采集系统.详细阐述了系统的功能、结构和具体实现过程.系统由ARM、FPGA、双通道ADC、两片高速FIFO和USB 2.0控制器组成,可实现对双通道信号的同步采集,并对采集数据进行准确地缓存处理和高速传输.实验分析结果表明,该系统达到了预期设计要求.
【总页数】4页(P69-72)
【作者】徐灵飞;李健
【作者单位】成都理工大学工程技术学院,四川,乐山,614007;成都理工大学工程技术学院,四川,乐山,614007
【正文语种】中文
【中图分类】TP274+.2
【相关文献】
1.基于ARM的双通道数据采集系统的设计与实现 [J], 丁君武;殳国华;张斌斌
2.同步控制数据采集系统的设计与实现 [J], 黎小巨
3.双通道高速同步数据采集系统的设计 [J], 施杨;迟宗涛;赵泓扬
4.基于FPGA双通道高速数据采集系统的设计与实现 [J], 罗旗舞;黎福海
5.双通道雷达数据采集系统的设计与实现 [J], 李鹏;赵文武;张旭峰;王国庆
因版权原因，仅展示原文概要，查看原文内容请购买。
《2024年基于嵌入式的多通道数据采集系统设计》范文
《基于嵌入式的多通道数据采集系统设计》篇一一、引言随着信息技术的迅猛发展，数据采集系统的设计已经广泛运用于众多领域，包括但不限于工业自动化、智能医疗、物联网（IoT）以及航空航天等。
特别地，基于嵌入式技术的多通道数据采集系统在满足高速、高效且实时数据处理要求的同时，亦满足了智能化与灵活性的发展需求。
本文将针对此类系统进行设计思路及实施方法的阐述。
二、系统设计目标我们的系统设计目标是创建一个高精度、多通道的嵌入式数据采集系统。
这个系统将具备如下功能：1. 多通道数据同时采集与处理能力；2. 高数据传输速度和实时响应；3. 低功耗和稳定运行；4. 易于扩展和维护。
三、硬件设计硬件设计是整个系统的基石。
我们的多通道数据采集系统主要由以下几个部分组成：微处理器模块、多通道数据采集模块、数据传输模块以及电源管理模块。
1. 微处理器模块：选择高性能的嵌入式微处理器，如ARM 或MIPS架构的处理器，用于执行数据处理和传输任务。
2. 多通道数据采集模块：设计多个独立的数据采集通道，以适应不同类型的数据源（如电压、电流、温度、压力等）。
每个通道均配备高精度的ADC（模数转换器）以获取准确的数字信号。
3. 数据传输模块：利用高速通信接口（如USB、SPI或I2C 等）将处理后的数据传输到外部设备或服务器。
4. 电源管理模块：为系统提供稳定的电源供应，同时确保在低功耗状态下运行。
四、软件设计软件设计是实现系统功能的关键。
我们采用嵌入式操作系统（如Linux或RTOS）作为系统的软件平台，配合多线程和实时调度技术来实现数据的快速处理和传输。
主要的设计思路如下：1. 驱动开发：编写适用于微处理器模块和各个硬件模块的驱动程序，以实现对硬件设备的有效控制和管理。
2. 系统软件设计：开发基于嵌入式操作系统的系统软件，实现多通道数据的同步采集、处理和传输。
同时，软件应具备友好的用户界面，方便用户进行操作和监控。
3. 数据处理算法：根据实际需求，设计相应的数据处理算法（如滤波、去噪、数据融合等），以提高数据的准确性和可靠性。
一种多通道高精度数据实时采集处理系统的设计与实现
一种多通道高精度数据实时采集处理系统的设计与实现
赵德乾;杨学良
【期刊名称】《微计算机信息》
【年(卷),期】1997(013)005
【摘要】本文介绍一种高多通道实时数据采集与处理系统，可对温度和电压以及
其它电信号进行自动测量与处理，实时采集数据并以曲线的形式实时显示在计算机屏幕上。
软件在Ｗｉｎ９５下开发，实现了后台采集数据，前台仍可处理其它任务。
【总页数】3页(P14-16)
【作者】赵德乾;杨学良
【作者单位】中国科学院物理所;中国科技大学
【正文语种】中文
【中图分类】TP274.2
【相关文献】
1.高精度多通道数据实时采集与监控系统 [J], 岳丹;宋克非;张佩杰;徐抒岩;聂海涛
2.一种多通道、高精度A/D、D/A转换电路的设计与实现 [J], 胡湘江;肖怀铁;付强;王远模
3.一种高精度低自热多通道测温系统设计与实现 [J], 程建华;齐兵;屈传波
4.多通道测试数据采集处理系统的设计与实现 [J], 张健;刘光斌
5.多通道高速数据采集处理系统设计与实现 [J], 陈波;陆必应;周智敏
因版权原因，仅展示原文概要，查看原文内容请购买。
一种多通道同步数据采集预处理电路的设计与仿真
一种多通道同步数据采集预处理电路的设计与仿真
许春康;李俊;黄筱调
【期刊名称】《电子技术应用》
【年(卷),期】2006(32)12
【摘要】提出了一种多通道同步数据采集预处理电路的设计方案.该方案采用简单可靠的硬件高速锁相环电路控制多通道A/D转换器,保证了同步整周期采样,实现了相互关联的多路信号的采集.并对整个电路进行了仿真.仿真结果证明了电路设计的正确性.
【总页数】4页(P99-102)
【作者】许春康;李俊;黄筱调
【作者单位】南京工业大学,机电一体化研究所,江苏,南京,210009;南京工业大学,自动化学院,江苏,南京,210009;南京工业大学,机电一体化研究所,江苏,南京,210009【正文语种】中文
【中图分类】TP3
【相关文献】
1.一种多通道同步数据采集系统的设计 [J], 程文波;李灿平
2.一种灵活实用的高速同步多通道数据采集与处理系统 [J], 陈晓露;杨俊;王跃科
3.一种多通道高速数据采集精密同步设计方法 [J], 田书林;王志刚;王厚军
4.一种多接口多通道的同步数据采集卡的设计与实现 [J], 郑晨曦;吴次南;蒋小菲
5.一种多通道并行同步数据采集方法 [J], 刘连吉
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2972009年第01期，第42卷 通 信 技 术 Vol.42，No.01,2009总第205期 Communications Technology No.205,Totally收稿日期：2008-06-26。
作者简介：王 浩（1982-），男，硕士研究生，主要研究方向为电路设计及D S P 技术；刘文怡（1970-），男，副教授，主要研究方向为测控系统、信息识别、数据记录，以及相关软件技术；韩志军（1983-），男，硕士研究生，主要研究方向为电路设计。
多通道同步数据采集与处理系统的设计与实现王 浩， 刘文怡， 韩志军（中北大学 电子测试技术国家重点实验室，山西 太原 030051）【摘 要】设计了一种基于DSP 与CPLD 的多通道同步数据采集与处理系统，系统分为多通道同步数据采集模块和DSP 数据处理模块。
多通道同步数据采集可实现相关信号同时测量，进行相关分析后，得到信号间的相关信息的要求，而数据处理模块可满足数据处理，实现相关算法等功能。
实验中DSP 内嵌数据压缩算法的试验结论表明，该系统能够满足多通道同步数据采集与处理的要求，性能安全，可靠。
【关键词】DSP ；CPLD ；多通道同步数据采集；数据处理【中图分类号】TN919.5 【文献标识码】A 【文章编号】1002-0802(2009)01-0297-03Design and Implementation of Multi-channel Synchronous Data Acquisition SystemWANG Hao ， LIU Wen-yi ，HAN Zhi-jun(State Key Laboratory for Electronic Measurement Technology, North University of China, Taiyuan Shaanxi 030051, China)【Abstract 】Multi-channel synchronous data acquisition system based on DSP and CPLD is designed. The system is constituted by multi-channel synchronous data acquisition module and DSP data processing module.Multi-channel synchronous data acquisition module can realize simulatneous test of the related signal and receive the related information after being analyzed. Data processing module can implements data processing and the related functions of the algorithm. The experiment on the data compression algorithm embedded in DSP indicated that this system can satisfy multichannel synchronous data acquisition and processing requirements,and its performance is secure and reliable.【Key words 】DSP ；CPLD ；multi-channel synchronous data acquisition ；data processing0 引言在现代信号处理系统中，数据采集处理系统越来越广泛地用于各行各业。
文中设计实现了基于DSP 与CPLD 的多通道同步数据采集与处理系统，其中，多通道同步数据采集可实现在实际应用中要求对一些相关信号同时进行测量，进行相关分析后，得到信号间的相关信息的要求，而处理模块可满足数据处理，在其系统框架内实现其算法等功能。
文章设计的多通道同步数据采集与处理系统，通过程序控制，接口设计，DSP 初始化，DSP 的算法实现具有功能模块化、接口标准化、能够根据用户需求应用灵活多变的特点。
1 多通道同步数据采集模块组成及原理多通道同步数据采集模块的硬件结构框图如图1所示，模拟信号通过SIN 和AGND 输入，经调理后，通过CPLD 对采样保持器的S/H 控制进行多路同步采样保持，通过CPLD 对模拟开关的SEL 控制进行路选通，这时，XCR3256控制AD 进行单路16位量化采集，然后将采集数据写入到FIFO 缓冲器中。
多通道同步数据采集模块的程序控制采用Verilog HDL 语言，VerilogHDL 是用于逻辑设计的硬件描述语言，并且已成为IEEE 标准[1]。
多通道同步数据采集模块的程序算法,全系统复位时模拟开关复位，采样保持器复位，AD复位。
计数循环控制包括采样率计数循环控制，模拟开关选路计数循环控制，采样保持器采样保持计数循环控制，帧计数，帧标志计数循环控制。
采样率计数循环是控制单通道采样率，和总采样率的嵌套循环中最内层的循环控制。
采样保持器采样（S/H=1）保持（S/H=0）一次，模拟开关计数循环控制模拟开关依次选通多路，选通后的单路信号进行AD 转换，转换后采集数据写入先进先出缓存器FIFO中。
考虑到数据处理等方面的原因，数据以帧格式写入FIFO，写入一帧被采集数据的同时，通过帧计数，帧标志计数循环控制，写入一定字节长度的帧标志和帧计数。
其中一帧数据的大小，帧计数，帧标志字节长度可根据DSP算法要求或其它具体情况而定。
2 DSP数据处理模块组成及原理2.1D S P数据处理模块的工作流程本设计中采用TI公司推出的TMS320C67xx系列浮点DSP中最新的一种芯片TMS320C6713。
DSPTMS320C6713处理模块工作流程如图2所示，上电以后，首先初始化DSP 的CSL函数库，然后初始化PLL、GPIO及相关中断寄存器，等待中断信号的来临。
采集模块中CPLD控制AD转换写FIFO，FIFO半满时，通过HF信号通知CPLD，CPLD对DSPTMS320C6713产生一个中断信号，这里我们使用5号中断，通知DSP将这一帧长度数据读入到内存（SDRAM）中，DSP处理过的数据写入DSP内软FIFO，判断写外部接口满足条件后，软FIFO内数据可通过422，LVDS等接口输出。
2.2外围接口及存储器接口设计外围接口及存储器接口设计（如图3），DSP的ARE 连接FIFO的RCLK读取FIFO中的数据，EMIF的CE2连接FIFO输出使能引脚#OE，将FIFO映射到CE2地址空间（从0xA1000000开始）。
D S P访问片外存储器时通过外部存储器接口（external memory interfaces，EMIF），C6000系列DSP 的EMIF具有很强的接口能力。
EMIF的时钟输出给SDRAM提供时钟信号；CE0片选线接入#CS，使得SDRAM映射到CE0地址空间（从0x80000000开始）；行地址有效信号SDRAS、列地址有效SDCAS和写使能信号SDWE以及数据线和字节有效位皆对应连接。
SDRAM根据#CS、#RAS、#CAS、#WE四根控制线来控制读写，确定当前的内部命令。
图3 多通道同步数据采集模块结构EMIF的数据总线低16位与Flash的数据线相连，20位地址线相连，用于程序启动，地址范围为0x90000000－图1 多通道同步数据采集模块的硬件结构2980x90100000，正好1MByte的寻址空间，EMIF的CE1连入片选引脚#CE，将Flash映射到CE1地址空间（从0x90000000开始），#OE和#WE引脚分别连入输出使能信号和写使能信号。
2.3 DSP的Bootloader通常，我们会把DSP的程序和常量放置在片内RAM和片外的SDRAM中，但是由于RAM掉电后数据会丢失，所以在工业级应用中这种方式显然是不合适的。
而如果把程序和常量放在片外的ROM或Flash中，并使程序在其中运行，其运行效率将会很低。
为了解决这个问题，我们就要用引导技术，在芯片RESET上电后将ROM或Flash中的程序或数据搬移到RAM中，并在RAM中运行程序。
这种引导操作被称为Bootloader，引导程序被称为Bootloader程序[2]。
本次设计即利用Flashburn烧写FLASH， Flashburn通过. cdd文件来储存其配置信息。
一个.cdd文件包括两个部分。
一部分主要是需要烧写进Flash的数据文件、格式转换命令文件和逻辑地址，另一部分为适合于目标系统硬件配置的FBTC文件。
配置好Conversion Cmd，File To Burn，Target System 中的FBTC Program File Flash文件，即可烧写FLASH，烧写结束后，再次上电，DSP就自动地把程序从Flash中搬运到片上RAM中，开始运行，从而实现了Flash的引导过程。
2.4 DSP复位电路的实现DSP复位电路具有监视系统运行并在系统发生故障，程序跑飞或死机时再次进行复位的能力。
其基本原理是通过电路提供一个用于监视系统运行的监视线，当系统正常运行时，应在规定时间内给监视线提供一个高低电平发生变化的信号，如果在规定的时间内这个信号不发生变化，自动复位电路就认为系统运行不正常并重新对系统进行复位[3] 。
根据上述原理，利用CPLD编写看门狗程序，通过检测DSP 的GP9的电平是否发生变化来监视系统是否正常工作。
首先DSP初始化GPIO，使能GP9，并将GP9初始化为输出，编写一void test_out（GP_NUM,VAL）函数，此函数功能是通过设定GP_NUM及VAL的值来确定GPVAL，例如：test_out （9,0），即将G P9输出低电平，t e s t_o u t（9,1）即将GP9输出高电平，在DSP程序内多处调用test_out（9,0），test_out（9,1），使GP9高低电平变化能够准确反映DSP 是否正常工作。
CPLD中看门狗程序不断检测GP9信号是否发生高低电平变化，若等待一定时间后GP9信号无变化则CPLD 复位DSP，若GP9不断有高低电平输出，则认为DSP工作正常，CPLD复位DSP功能不被触发。
3 实现情况本次论文设计的多通道同步数据采集与处理系统在项目应用中内嵌数据压缩算法，实验结论表明，本系统能够满足多通道同步数据采集与处理的要求，性能安全，可靠。
