实验2 帧中继基本配置和帧中继映射
CISCO路由器配置手册----帧中继(Frame Relay)配置
CISCO路由器配置手册----Frame Relay1. 帧中继技术帧中继是一种高性能的WAN协议，它运行在OSI参考模型的物理层和数据链路层。
它是一种数据包交换技术，是X.25的简化版本。
它省略了X.25的一些强健功能，如提供窗口技术和数据重发技术，而是依靠高层协议提供纠错功能，这是因为帧中继工作在更好的WAN设备上，这些设备较之X.25的WAN设备具有更可靠的连接服务和更高的可靠性，它严格地对应于OSI参考模型的最低二层，而X.25还提供第三层的服务，所以，帧中继比X.25具有更高的性能和更有效的传输效率。
帧中继广域网的设备分为数据终端设备（DTE）和数据电路终端设备（DCE），Cisco 路由器作为 DTE设备。
帧中继技术提供面向连接的数据链路层的通信，在每对设备之间都存在一条定义好的通信链路，且该链路有一个链路识别码。
这种服务通过帧中继虚电路实现，每个帧中继虚电路都以数据链路识别码（DLCI）标识自己。
DLCI的值一般由帧中继服务提供商指定。
帧中继即支持PVC也支持SVC。
帧中继本地管理接口（LMI）是对基本的帧中继标准的扩展。
它是路由器和帧中继交换机之间信令标准，提供帧中继管理机制。
它提供了许多管理复杂互联网络的特性，其中包括全局寻址、虚电路状态消息和多目发送等功能。
2. 有关命令:端口设置任务命令设置Frame Relay封装encapsulationframe-relay[ietf] 1设置Frame Relay LMI类型frame-relay lmi-type {ansi | cisco | q933a}2设置子接口interface interface-typeinterface-number.subinterface-number[multipoint|point-to-point]映射协议地址与DLCI frame-relay map protocolprotocol-address dlci[broadcast]3设置FR DLCI编号frame-relay interface-dlcidlci [broadcast]注：1.若使Cisco路由器与其它厂家路由设备相连，则使用Internet工程任务组（IETF）规定的帧中继封装格式。
[VIP专享]帧中继Frame-Relay动态映射
![[VIP专享]帧中继Frame-Relay动态映射](https://img.taocdn.com/s3/m/e0b3b6ae910ef12d2af9e787.png)
43m1m“-”J520Gm01m24“492k-Z(1)g2L3-”3060@k%3-g“/1”7mD2%BJ/Tg0d1-ZP318¬-A_2"o70)Xc0?y258z6n”217 NE)
帧中继 Frame-Relay 动态映射
【实验名称】 帧中继 Frame-Relay 动态映射
【实验目的】 掌握利用动态映射 Inverse-ARP 方式实现 Frame-relay 连接。
第二步：帧中继 Frame-Relay 动态映射
R1#conf t R1(config)#int s0 R1(config-if)#ip add 192.168.123.1 255.255.255.0 R1(config-if)#encapsulation frame-relay ietf ! 封装帧中继并封装其格式为 ietf
V35DTE（3 根） 【实验步骤】
第一步：基本配置，配置帧中继交换机 Red-Giant>enable Red-Giant(config)#hostname FR FR(config)#frame-relay switching ! 路由器模拟成帧中继交换机 FR(config)#interface serial 0 ！ 进入广域网接口 serial 0 FR(config-if)#encapsulation frame-relay ietf ! 封装帧中继并封装其格式为 ietf FR(config-if)#frame-relay intf-type dce ！封装帧中继接口类型为 dce FR(config-if)#frame-relay lmi-ty ansi ! 定义帧中继本地接口管理类型 FR(config-if)#cloclk rate 64000 ！定义时钟速率 FR(config-if)#fram route 20 interface serial 1 21！设定帧中继交换，指定两个同步口之间的 dlci 互换 FR(config-if)#fram route 30 interface serial 3 31！设定帧中继交换，指定两个同步口之间的 dlci 互换 FR(config-if)#no sh ！ 启用该接口 FR(config-if)#end FR(config)#int serial 1 FR(config-if)#encapsulation frame-relay ietf FR(config-if)#frame-relay intf-type dce FR(config-if)#frame-relay lmi-ty ansi FR(config-if)#cl ock rate 64000 FR(config-if)#frame-relay route 21 interface serial 0 20 FR(config-if)#frame-relay route 23 interface serial 3 32 FR(config-if)#no sh FR(config-if)#end FR(config)#conf t FR(config)#int serial 3 FR(config-if)#encapsulation frame-relay ietf FR(config-if)#frame-relay intf-type dce FR(config-if)#frame-relay lmi-type ansi FR(config-if)#clock rate 64000 FR(config-if)#frame-relay route 31 interface serial 0 30 FR(config-if)#frame-relay route 32 interface serial 1 23
帧中继配置(点到点)
帧中继是ISP提供的一种广域网服务，是一种网络与数据终端设备(DTE)接口标准，多用于公司总部与分支机构互连。
帧中继的主要特点是:使用光纤作为传输介质,因此误码率极低,能实现近似无差错传输,减少了进行差错校验的开销,提高了网络的吞吐量；帧中继是一种宽带分组交换,使用复用技术时,其传输速率可高达44.6Mbps。
但是,帧中继不适合于传输诸如话音、电视等实时信息,它仅限于传输数据。
下面我们开始试验，试验拓扑如下试验环境分析：在上图环境中A路由器代表公司总部，A公司有两个分支机构，我们分别用路由器B、C表示试验目标：使用帧中继实现总部与分支机构互连帧中继的配置分为点对点子接口和多点子接口，在此我们将使用点对点子接口配置帧中继。
点对点网络就是每一个端口对应一个相应的站点，而一个公司有可能有多个分支，而路由器端口的数量有限，这是我们需要在一个物理端口上划分出多个子接口，每个子接口对应一个站点。
帧中继配置在路由器与分支相连的端口上，也就是广域网端口帧中继配置命令：①进入物理端口后不需要直接在端口上配置IP地址，如有IP地址可以在端口上使用（config-if）#no ip address②在物理端口（广域网端口）封装帧中继协议(config-if)#encap frame-relay③激活物理端口(config-if)#no shutdown④在物理端口上建立子接口，并指定接口类型(config-if)#interface 子接口point-to-point⑤给子接口配置IP地址和子网掩码(config-subif)#ip address IP地址子网掩码⑥给子接口配置DLCI值(config-subif)#frame-relay interface-dlci DLCI值⑦给子接口配置端口速率(config-sibif)#bandwidth 带宽DLCI值IP地址规划A：e0---192.168.10.1 B:e0---192.168.20.1 C:e0---192.168.30.1 s0.1--202.110.100.1 s0---202.110.100.2 s0---202.110.10 1.2s0.2--202.110.101.1一、配置A路由器A(config)#interface e0 进入局域网端口A(config-if)#ip address 192.168.10.1 255.255.255.0配置局域网I P和掩码A(config-if)#no shutdown激活局域网端口A(config-if)# interface s0 进入广域网端口A(config-if)#no ip address 删除广域网端口的IPA(config-if)#no shutdown 激活广域网A(config-if)#encap frame-relay封装帧中继协议A(config-if)#interface s0.1 point-to-point 在物理端口上建立子接口S0.1，指定端口类型A(config-subif)#ip address 202.110.100.1 255.255.255.0给子接口配置IP和掩码A(config-subif)#frame-relay interface-dlci 102 给S0.1子接口封装DLCIA(config-subif)#bandwidth 64给S0.1子接口配置A(config-subif)#interface s0.2 point-to-point 建立子接口S0.2，并指定子接口类型A(config-subif)#ip address 202.110.101.1 255.255.255.0 给子接口S0.2配置IP和掩码A(config-subif)#frame-relay interface-dlci 103给S0.2子接口封装DLCIA(config-subif)#bandwidth 64 给S0.2子接口配置端口速率A(config-subif)#exit 退出子接口A(config)#router eigrp 100 配置路由，协议为EIGRPA(config-router)#net 192.168.10.0A(config-router)#net 202.110.100.0A(config-router)#net 202.110.101.0二、配置B路由器B路由器上有两个端口，一个是局域网端口E0，一个是广域网端口S0，S0为连接A路由器的S0.1端口，不需要配置子接口，只需要配置IP地址然后封装帧中继协议即可B(config)#int e0B(config-if)#ip address 192.168.20.1 255.255.255.0B(config-if)#no shutdownB(config-if)#int s0B(config-if)#ip address 202.110.100.2 255.255.255.0B(config-if)#encap frame-relayB(config-if)#frame-relay interface-dlci 201B(config-if)#bandwidth 64B(config-if)#no shutB(config-if)#exitB(config)#router eigrp 100B(config-router)#net 192.168.20.0B(config-router)#net 202.110.100.0三、配置路由器CC路由器有两个端口,E0为局域网端口。
CCNA NAFR实验
配置帧中继 实验拓扑：实验目标：学习配置帧中继链路,和帧中继子接口的配置。
实验环境：CCNP 帧中继环境.,开启 R1,R2,R3 并开启帧中继交换机。
配置帧中继：帧中继基本配置：首先我们要对接口的封装类型选择帧中继封装 对 R1,R2,R3 的 S1/0 口分别选择帧中继封装 r1(config)#int s1/0 r1(config-if)#encapsulation frame-relay 然后分别为 R1,R2,R3 配置 IP 地址 参考配置： r1interface Serial1/0 ip address 5.5.123.1 255.255.255.0 encapsulation frame-relay R2 interface Serial1/0 ip address 5.5.123.2 255.255.255.0 encapsulation frame-relay R3 interface Serial1/0 ip address 5.5.123.3 255.255.255.0 encapsulation frame-relay 配置完毕后稍等片刻 R1,R2,R3 就可以互通了.帧中继通信是通过 frame-map 来查找 IP 和 DLCI 号对应表进行通信的.可以通过 show frame-relay map 来查看 r1#show fram map Serial1/0 (up): ip 5.5.123.2 dlci 162(0xA2,0x2820), dynamic, broadcast,, status defined, active Serial1/0 (up): ip 5.5.123.3 dlci 163(0xA3,0x2830), dynamic, broadcast,, status defined, active R1 去 ping 5.5.123.2 是用 dlci 号 162 封装,去 ping 5.5.123.3 是用 dlci 163 封装,这些 dlci 号是 通过动态 inarp 来学习的. 可以手工来写 map r1(config-if)#frame-relay map ip 5.5.123.3 163 broadcast r1(config-if)#frame-relay map ip 5.5.123.2 162 broadcast r1(config-if)#do s fram map Serial1/0 (up): ip 5.5.123.2 dlci 162(0xA2,0x2820), static, broadcast, CISCO, status defined, active Serial1/0 (up): ip 5.5.123.3 dlci 163(0xA3,0x2830), static, broadcast, CISCO, status defined, active 注意刚才 frame map 刚才是 dynamic 现在是 static. 请为 R2,R3 也配置手工 map.然后互相 ping 测试配置 frame-relay 子接口：Frame-relay 子接口有二种:点到点,点到多点 /*以下对 Frame-relay 简称 FR 点到点只能接一个对端,点到多点可以接多个对端. 我们把 R1 作为 multipoint R2,R3 的子接口做 point to point (R1 不是必须做 multipoint 子接口. 只是为了熟悉多点子接口的配置) 把物理接口的 ip 地址 no 掉.把刚才做的 map 也 no 掉. R1 interface Serial1/0encapsulation frame-relay interface Serial1/0.1 multipoint /*指定物理接口为 multipoint ip address 5.5.123.1 255.255.255.0 frame-relay map ip 5.5.123.2 162 broadcast frame-relay map ip 5.5.123.3 163 broadcast R2 interface Serial1/0 no ip address encapsulation frame-relay /*对物理口封装 FR interface Serial1/0.1 point-to-point /*指定物理接口为 P-TO-P ip address 5.5.123.2 255.255.255.0 frame-relay interface-dlci 261 /*指定对端的 DLCI (R1) R3 interface Serial1/0 no ip address encapsulation frame-relay interface Serial1/0.1 point-to-point ip address 5.5.123.3 255.255.255.0 frame-relay interface-dlci 361 /*指定对端的 DLCI (R1) 互相 ping 测试 注:帧中继互通不需要二端的接口类型或子接口类型一致,只需要可以获得 DLCI 即可,也就是 说.物理接口和 multipoint,multipoint 和 p-p,p-p 和物理接口都可以互通常用命令：clear frame-relay inarp show frame-relay map /*清除动态学习的 map /*查看 frame-relay 的 map。
实验报告——实验七：帧中继配置实验

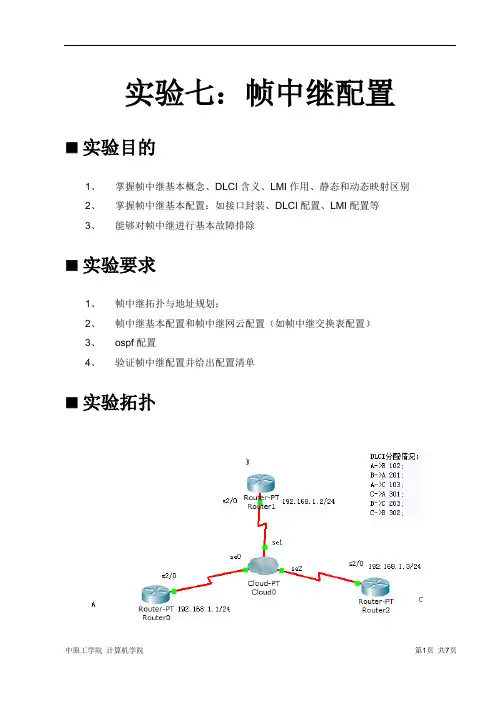

实验七：帧中继配置⏹实验目的1、掌握帧中继基本概念、DLCI含义、LMI作用、静态和动态映射区别2、掌握帧中继基本配置：如接口封装、DLCI配置、LMI配置等3、能够对帧中继进行基本故障排除⏹实验要求1、帧中继拓扑与地址规划；2、帧中继基本配置和帧中继网云配置（如帧中继交换表配置）3、ospf配置4、验证帧中继配置并给出配置清单⏹实验拓扑⏹实验设备（环境、软件）路由器3个，网云一个，串口线3条。
⏹实验设计到的基本概念和理论帧中继用虚电路为面向连接的服务建立连接。
DLCI的含义是数据链路连接标识，在源和目的设备之间标识逻辑电路的一个数值。
LMI的含义是本地管理接口，是客户前端设备和帧中继交换机之间的信令标准，负责管理设备之间的连接、维护设备之间的连接状态。
⏹实验过程和主要步骤1、地址规划情况2、单个路由器的基本配置清单（1）路由器Router0配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.1 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.2 102 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.3 103 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up （2）路由器Router1配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.2 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.1 201 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.3 203 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up（3）路由器Router2配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.3 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.1 301 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.2 302 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up3、网云交换表配置（1）Se0端口的配置：（2）Se1端口的配置（3）Se2端口的配置（4）将其进行连接：4、验证三个路由器通信情况（1）Router0到Router1和Router2（2）Router1到Router0和Router2（3）Router2到Router0和Router1心得体会通过这次的实验我懂得了什么是帧中继以及其作用，知道了DLCI和LMI的含义及其重要性，同时也明白了如何配置帧中继。
帧中继配置
B(config)#router ospf 1
B(config-router)#network 192.168.1.20.0.0.255 area 0
路由器C：
C(config)#router ospf 1
C(config-router)#network 192.168.1.00.0.0.255 area 0
B(config-if)#ip address 192.168.1.2 255.255.255.0
B(config-if)#no shutdown
路由器C：
Router(config)#hostname C
C(config)#interface Serial2/0
C(config-if)#ip address 192.168.1.3 255.255.255.0
A(config)#interface Serial2/0
A(config-if)#ip address 192.168.1.1 255.255.255.0
A(config-if)#no shutdown
路由器B：
Router(config)#hostname B
B(config)#interface Serial2/0
三、实验拓扑
四、实验设备（环境、软件）
思科路由器三台
网线若干
网云
帧中继配置技术
五、实验设计到的基本概念和理论
帧中继：
帧中继技术是在开放系统互连（OSI）网络模型的第二层(链路层)上以帧的形式用简化的方法传送和交换数据单元的一种数字交换技术。
帧中继技术是在分组技术充分发展，数字与光纤传输线路逐渐替代已有的模拟线路，用户终端日益智能化的条件下诞生并发展起来的。
帧中继
2、帧中继的帧结构
与LAPF基本相同，但无控制字段：
F A I FCS F
标志字段（F）：01111110 地址字段（A）：同 LAPF 的 A 字段，但不用C/R比特 信息字段（I）：字节数可变，至少应支持1600字节
校验字段（FCS）
帧中继协议关系图
地址字段格式
8 7 6 5 4 3 2 1
4、帧中继适用情况
• 当用户数据通信的带宽要求为64Kbps-2Mbit/s或更高，且通信节 点多于两个的时候， FR可在一条物理链路上建立多个虚电路。也就 是说，用户各节点形成树状结构时，由于帧中继业务的PVC（永久 虚电路）业务可大大降低用户设备的投入，帧中继就成为一种首选 解决方案。低于64Kbit/S的选择可分组交换 • 当通信距离较长时，尤其是城际或省际电路时，由于帧中继费用 相对较低并且具有高效性，用户可优选帧中继。 • 当数据业务量为突发性时，由于帧中继具有动态分配带宽的功能， 选用帧中继可以有效的处理突发性数据。 • 当用户出于经济性的考虑时，帧中继的灵活计费方式和相对低廉 的价格是用户的理想选择 例如：LAN互连，图象文件传送，虚拟专用网等。
地址字段的扩充
8 7 6 5 4 3 2 1
DLCI(· ½ ± Ì £ ß ×È Ø © DLCI(µ ½ È Ì £ Í ×±Ø © FECN
¨ Ö Ú Ø ·Ö Î © £ 2 ×½ µ Ö ×¶ £ 8 7 6 5 4
Hale Waihona Puke BELNC/R DE
EA0 EA1
Ö Ú ×½ 1 2
3
2
1
DLCI(· ½ ± Ì £ ß ×È Ø © DLCI FECN DLCI(µ ½ ± Ì £ » DL-CORE¿ Ö Í ×È Ø © ò Ø Æ
帧中继的基本配置
实验拓扑：说明：我们这配置的ip与拓扑图上的有些区别，具体设置看下面的配置。
1.首先配置R4为帧中继交换机：Router>enaRouter#config tRouter(config)#hostname FrSwitchFrSwitch(config)#frame-relay switchingFrSwitch(config)#int s1/0FrSwitch(config-if)#encapsulation fram e-relayFrSwitch(config-if)#frame-relay lmi-type ansiFrSwitch(config-if)#frame-relay intf-type dceFrSwitch(config-if)#frame-relay route 100 interface s1/1 101 FrSwitch(config-if)#clock rate 64000FrSwitch(config-if)#no shuFrSwitch(config-if)#int s1/1FrSwitch(config-if)#encapsulation fram e-relayFrSwitch(config-if)#frame-relay lmi-type ansiFrSwitch(config-if)#frame-relay intf-type dceFrSwitch(config-if)#frame-relay route 101 interface s1/0 100 FrSwitch(config-if)#clock rate 64000FrSwitch(config-if)#no shu2.配置R1 and R2：Router>enaRouter#config tRouter(config)#hostname Router1Router1(config)#int s1/2Router1(config-if)#ip add 10.0.0.1 255.255.255.0Router1(config-if)#enca fram e-relayRouter1(config-if)#frame-relay lmi-type ansiRouter1(config-if)#no shuRouter>enaRouter#config tRouter(config)#hostname Router2Router2(config)#interface s1/2Router2(config-if)#encapsulation frame-relayRouter2(config-if)#ip add 10.0.0.2 255.255.255.0Router2(config-if)#frame-relay lmi-type ansiRouter2(config-if)#no shu3.验证配置：Router1#show fram e-relay m apSerial1/2 (up): ip 10.0.0.2 dlci 100(0x64,0x1840), dynamic,broadcast,, status defined, activeRouter2#show fram e-relay m apSerial1/2 (up): ip 10.0.0.1 dlci 101(0x65,0x1850), dynamic,broadcast,, status defined, activeRouter1#show fram e-relay pvcPVC Statistics for interface Serial1/2 (Fram e Relay DTE)Active Inactive Deleted StaticLocal 1 0 0 0Switched 0 0 0 0Unused 0 0 0 0DLCI =100, DLCI USAGE =LOCAL, PVC STATUS =ACTIVE, INTERFACE =Se rial1/2input pkts 6 output pkts 7 in bytes 554out bytes 588 dropped pkts 0 in FECN pkts 0in BECN pkts 0 out FECN pkts 0 out BECN pkts 0in DE pkts 0 out DE pkts 0out bcast pkts 2 out bcast bytes 685 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/secpvc create tim e 00:13:00, last tim e pvc status changed 00:12:20Router2#show fram e-relay pvcPVC Statistics for interface Serial1/2 (Fram e Relay DTE)Active Inactive Deleted StaticLocal 1 0 0 0Switched 0 0 0 0Unused 0 0 0 0DLCI =101, DLCI USAGE =LOCAL, PVC STATUS =ACTIVE, INTERFACE =Se rial1/2input pkts 6 output pkts 6 in bytes 554out bytes 554 dropped pkts 0 in FECN pkts 0in BECN pkts 0 out FECN pkts 0 out BECN pkts 0in DE pkts 0 out DE pkts 0out bcast pkts 1 out bcast bytes 345 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/secpvc create tim e 00:11:24, last tim e pvc status changed 00:11:14在R1上ping R2：Router#ping 10.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.0.0.2, tim eout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max =120/140/168 ms OK，成功！如果发现ping不通的话，可以使用命令show fram map查看，看是否有R2的反向ARP映射，如果没有的话我们可以手工添加：Router2#show fram e-relay m apSerial1/2 (up): ip 10.0.0.1 dlci 101(0x65,0x1850), static,broadcast,CISCO, status defined, active这样就可以相互通信了。
帧中继基本配置、帧中继映射
实验2:帧中继基本配置、帧中继映射1. 实验目的通过本实验，读者可以掌握如下技能：（1）帧中继的基本配置（2）帧中继的动态映射（3）帧中继的静态映射2. 实验拓扑3. 实验步骤在实验1 的基础上进行实验2。
图8-4 中，我们已经模拟出了帧中继交换机，现配置R1、R3、R4，使得它们能够互相通信，配置步骤如下：(1) 帧中继接口基本配置R1(config)#int s0/0/0R1(config-if)#ip address 192.168.123.1 255.255.255.0 R1(config-if)#no shutdownR1(config-if)#encapsulation frame-relayR3(config)#int s0/0/1R3(config-if)#ip address 192.168.123.3 255.255.255.0 R3(config-if)#no shutdownR3(config-if)#encapsulation frame-relayR4(config)#int s0/0/1R4(config-if)#ip address 192.168.123.4 255.255.255.0 R4(config-if)#no shutdownR4(config-if)#encapsulation frame-relay(2) 测试连通性从各个路由器ping 其他路由器：R1#ping 192.168.123.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.123.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/28 msR1#ping 192.168.123.4Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.123.4, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/28 msR1#show frame-relay mapSerial0/0/0 (up): ip 192.168.123.3 dlci 103(0×67,0×1870), dynamic, broadcast,, status defined, activeSerial0/0/0 (up): ip 192.168.123.4 dlci 104(0×68,0×1880), dynamic, broadcast,, status defined, active//默认时，帧中继接口开启了动态映射，会自动建立帧中继映射, “dynamic”表明这是动态映射。
实验5-帧中继(Frame Relay)配置-(写报告)
实验5：帧中继（Frame Relay）配置实验目的一个公司有三个分公司，分布在多个地方，想通过帧中继（Frame Relay）广域网将它们互连起来。
下面通过实验掌握帧中继点对点链路的配置，了解路由器的基本配置。
实验环境Packet Tracer 5.3网络仿真软件，仿真设备：三台路由器、三台PC机、一个帧中继网络。
实验步骤步骤1用Packet Tracer 5.3构建帧中继网络连接多个局域网。
启动Packet Tracer 5.3，添加三台路由器（Generic，Router-PT）、三台PC机，并添加一个WAN Emulation云（Generic，Cloud-PT）。
用串口线将路由器连接到Cloud0上，以路由器的Serial2/0口为DCE端，敲入配置命令时需设置时钟频率；用交叉线把PC机的FastEthernet接口和路由器的FastEthernet0/0接口连接起来，每台PC机可看成是一个局域网。
注意：路由器Router0、Router1和Router2依次连接到帧中继网络的Serial0、Serial1和Serial2串口上，端口顺序不要弄错，如图5-28所示。
299图5-28 帧中继配置网络拓扑图步骤2配置PC机的IP地址、子网掩码和默认网关地址。
单击网络拓扑图上的PC0，出现PC0的配置窗口，点击Desktop，点击IP Configuration，按网络拓扑图上所给的IP地址及默认网关地址进行配置，子网掩码采用默认值，如图5-29所示。
300图5-29 PC0的IP配置接着，按如上方法分别对PC1和PC2的IP地址、子网掩码和默认网关进行配置，如图5-30和5-31所示。
图5-30 PC1的IP配置图5-31 PC2的IP配置下面开始配置与帧中继网相连的路由器。
分别对三台路由器的快速以太网口进行配置，对串口进行帧中继封装，配置子接口IP地址和DLCI链路，最后进行路由配置。
为了便于理解配置命令，在某些命令后用//加以注释，读者做实验时301切勿将这些注释也敲进去。
帧中继网络的具体配置
服务器servers：dhcp、dns、dc、文件服务、ftp广域网接入方式：FR、、专线、Cable帧中继交换帧中继网络，不是黄老师用的以太连接的方式了，采用的是二层链路层的封装在帧中继网络中，虚拟链路的标识：dlci（ISP给我们配置好的，）R1 dlci103 61.1.1.1/24（R1连接ISP的端口的IP）R3 dlci301 61.1.1.2/24帧中继里面路由器之间相连接，不用配置时钟频率R1上R1（conf）#Int loopback 0R1（conf-if）#ip add 21.1.1.1. 255.255.255.0R1（conf-if）#int e0/0R1（conf-if）#ip add 172.16.20.254 255.255.255.0R1（conf-if）#no shR1（conf）#int s 1/0R1（conf-if）#Encapsulation frame-relayR1（conf-if）#Ip add 61.1.1.1 255.255.255.0R1（conf-if）#no shR1# Sh ip int bR1#Sh frane-rekay map (这里是IP和DLCI相对应，去这个IP地址，走这个dlci虚拟链路) Ping 61.1.1.2 (通)R1（conf）#Router ospf 1R1（conf-router）#Network 61.1.1.0 0.0.0.255 area 0（老师的是61.0.0.0 0.255.255.255 area 0 为什么这么配置的呢？？结论：我自己的想法是正确的，老师打错了，下面类似的都是这个结论；老师设置的那个大的范围，会导致路由工作不正常）R1（conf-router）#Network 172.16.20.0 0.0.0.255 area 0(帧中继默认不能广播的，OSPF是不能建立邻居关系的)R1（conf-router）#Neighbor 61.1.1.2 (告示OSPF邻居是谁，在一端指定就行了)R1#Sh ip ospf neiR3上R3（conf）#Int loopback 0R3（conf）# ip add 21.1.1.2. 255.255.255.0R3（config）#Int e0/1R3（config-if）#IP add 172.16.100 254 255.255.255.0R3（conf-if）#no shR3（conf）#int s 1/0R3（conf-if）#Encapsulation frame-relayR3（conf-if）#Ip add 61.1.1.1 255.255.255.0R3（conf-if）#no shR3# Sh ip int bR3#Sh frane-relay map (这里是IP和DLCI相对应，去这个IP地址，走这个dlci虚拟链路) Ping 61.1.1.1 (通)R3（conf）#Router ospf 1R3（conf-router）#Network 61.1.1.0 0.0.0.255 area 0R3（conf-router）#Network 172.16.100.0 0.0.0.255 area 0(帧中继默认不能广播的，OSPF是不能建立邻居关系的)R3（conf-route）#Neighbor 61.1.1.1 (告示OSPF邻居是谁，在一端指定就行了)R3#Sh ip ospf neiSW1上SW1（conf-if）# int loopback 0SW1（conf-if）# ip add 11.1.1.1 255.255.255.0SW1（conf-if）#int f0/11SW1（conf-if）#no swithportSW1（conf-if）#ip add 172.16.20.253 255.255.255.0SW1（conf-if）#exitSW1（conf）#Router ospf 1SW1（conf-router）# Network 172.16.20.0 0.0.0.255 area 0自己配置的时候，出现的问题：1、没有给R3的S1/0配置IP，导致R3不能和R1联通；2、有两次启动的时候R1、R3和帧中继交换机没有联通（protocol为down）补充：show fram map(显示端口封装成帧模式)r3#int s1/0fram ma ip 61.1.1.1 301 b （IP和dlci进行对应关系的设置）工作组中的文件服务器PC1 服务器172.16.10.1在工作组（用户验证是在本地进行的，和域，是不一样的）中，怎样做文件服务器共享名的设置：使用员工容易识别的名字用户数限制XP的话，一般就不能超过10个用户的访问数（可以修改注册表，修改数量）最好使用网络版的（避免安全和法律问题）权限设置每个部门的文件夹，要设置“有哪些权限，拒绝哪些权限”文件夹的属性，“安全”选项，建立有相应权限的组或用户，把需要这些权限的用户加入组或用户，加入的这些用户，就能获得这个组或用户的权限，这样子就能批量管理权限服务器端的管理员，是不能直接访问创建的设置了共享的文件夹，也需要给自己设置相应的权限，才能访问这些文件夹Net user zhimin 123/add 创建用户zhiming，密码是123公司的整体文件夹，设置everyone都可以进去，再在里面的不同部门的文件夹里面设置相应的权限系统默认不能让没有读取权限用户，也看不到，但是，可以用软件来做PC2 客户机172.16.20.1在客户端，访问文件服务器，最快的方法是，输入IP会把你登陆进自己客户端系统的账号和密码，去登陆文件服务器，如果匹配的话，就不用另外输入账号和密码了；要是不匹配的话，就要另外输入用户名和密码在网络上访问服务器方案：不用工作组的文件共享功能，安装FTP组件，采用FTP服务器这里采用windows2003自带的FTP服务器来做IIs组件——FTP组件FTP采用默认的FTP主目录，就是要共享出来的目录客户端默认采用匿名登录，邮件单击“登录”，这样子登录不同的文件夹。
网络设备安装与调试课程标准(高)
《网络设备安装与调试》课程标准（高级）学分：4学时：90（其中理论学时：30，实践学时：60，每周6学时，共15周）适用专业：计算机网络技术专业一、课程的性质与任务课程的性质：《网络设备安装与调试》是网络技术专业必修的专业课，对学生职业能力培养和职业素养养成起主要支撑和明显促进作用，承上启下，是一门以培养学生技能为主的课程，也是理论与实操紧密联系的课程。
本课程涉及网络技术标准、规划设计、设备选型、网络搭建、设备调试和故障排除等诸多方面，可以有针对性的对学生技术标准意识、操作规范意识、质量意识、产权意识及环境意识进行培养。
课程的任务：通过本课程的学习，学生掌握当前先进的网络技术，并能熟练利用Cisco 网络设备（路由器和交换机）设计、构建和维护中小型的企业网络。
前导课程：《计算机网络基础》、《综合布线》、《Windows Server网络管理》后续课程：《高级路由技术》、《远程接入技术》、《网络集成技术》二、教学基本要求本课程的目标是培养专业和素质并重，主要包括如下几点职业行动能力：1.具有认真负责、严谨细致的工作态度和工作作风和团队协作意识。
2.和用户沟通能力，根据用户的描述提取用户需求的表达与沟通能力。
3.具有技术标准意识、操作规范意识、服务质量意识、尊重产权意识及环境保护意识。
4.利用路由器来实现在不同网络中传输IP数据包的能力。
5.利用端口安全、访问控制列表和IPSec VPN等技术实现网络安全的能力。
6.利用PPP、帧中继、ADSL和NAT各种广域网技术进行网络互联的能力。
7.利用交换机来实现VLAN的划分、VLAN路由、三层交换和实现环路避免的能力。
8.利用路由过滤、策略路由、QOS、HSRP和组播等技术实现网络优化的设计和实施能力。
9.熟练设备安装、选型能力和利用网络设备（路由器和交换机）设计、构建、调试和维护中小型的企业网络的能力。
三、教学条件本课程是操作性很强的课程，以路由器和交换机配置为主要课程内容，兼顾到技术标准和网络设计规划。
帧中继网络的配置
帧中继网络配置试验一在实验中，我们用路由器当帧中继交换机使用，有的时候会出现Serial口不足的情况，那么我就需要部署两台路由器，然后配置一条Tunnel链路把两台交换机连起来。
实验的拓扑图：R2上Tunnel链路的配置：R3上Tunnel链路的配置：R3上Tunnel链路的配置和R2几乎一样，指定一个source端口和一个destination的IP。
R2上的配置：R3上的配置：R1上的配置：R4和R5上的配置和R1类似，只是IP地址不一样而已。
注意：在配置frame-relay route的时候，要使用Tunnel的端口，Tunnel 端口上也有DLCI号，每条PVC只能使用一个DLCI号。
Tunnel链路的帧中继网络的配置和不使用Tunnel链路的帧中继网络配置就两个区别：1、Tunnel链路的配置。
2、frame-relay中的出口要使用Tunnel。
实验二如图：图中看到R2是作为帧中继交换机的，那么首先在它上面来开启帧中继交换机的交换功能：R2(config)#frame-relay switching //把路由器当成帧中继交换机然后配置接口封装：R2(config)#int s0/0/0R2(config-if)#no shutR2(config-if)#clock rate 128000 //该接口为DCE,要配置时钟频率R2(config-if)#encapsulation frame-relayR2(config)#int s0/0/1R2(config-if)#no shutR2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relayR2（config)#int s0/1/0R2(config-if)#no shutR2(config-if)#clock rate 128000R2(config-if)#encapsulation frame-relay配置LMI类型R2(config)#int s0/0R2(config-if)#frame-relay lmi-type cisco //命令来配置LMI，默认是ciscoR2(config-if)#frame-relay intf-type dce //命令用来配置接口是帧中继的DCE还是D TE，R2(config)#int s0/0/1R2(config-if)#frame-relay lmi-type ciscoR2(config-if)#frame-relay lmi-type dceR2(config)#int s0/1/0R2(config-if)#frame-relay lmi-type ciscoR2(config-if)#frame-relay lmi-type dce配置帧中继交换表R2(config)#int s0/0/0R2(config-if)#frame-relay route 103 interface s0/0/1 301 //是配置帧中继交换表的，告诉路由器如果从该接口收到DLCI=103的帧，从s0/0/1交换出去，并且将DLCI改为301R2(config-if)#frame-relay route 104 interface s0/1/0 401R2(config)#int s0/0/1R2(config-if)#frame-relay route 301 interface s0/0/0 103R2(config)#int s0/1/0R2(config-if)#frame-relay route 401 interface s0/0/0 104配置完成了，可以用“show frame-relay”,“show frame pvc”和“show frame lim”等命令来查看帧中继交换机运行是否正常现在来配置R1，R3和R4，使它们之间能互相通信，配置如下：R1(config)#int s0/0/0R1(config-if)#ip address 192.168.123.1 255.255.255.0R1(config-if)#no shutR1(config-if)#encap frame-relayR1#show run//对于cisco路由器，cisco是它的默认值；而对于非cisco设备应该选择ietf。
帧中继实验报告
实验二：帧中继配置⏹实验目的1、掌握帧中继基本概念、DLCI含义、LMI作用、静态和动态映射区别2、掌握帧中继基本配置：如接口封装、DLCI配置、LMI配置等3、能够对帧中继进行基本故障排除⏹实验要求1、帧中继拓扑与地址规划；2、帧中继基本配置和帧中继网云配置（如帧中继交换表配置）3、ospf配置4、验证帧中继配置并给出配置清单⏹实验拓扑（可选）⏹实验设备（环境、软件）本部分主要是阐述本实验用的实验设备、软件及其数量和要求。
⏹实验设计到的基本概念和理论给出帧中继用途和概念；DLCI含义、LMI作用、映射等基本概念⏹实验过程和主要步骤1、绘制网络拓扑和地址规划情况在配ospf协议时，各个路由器还需要另外一个网段，所以就在每个路由器上配了一个环回接口。
2、单个路由器的基本配置清单刚开始在给每个路由器改好名字，配置好接口ip后，用show running-config命令给出基本的配置清单：路由器A上：路由器B上：路由器C上：3、单个路由器帧中继基本配置清单：如封装、ip、dlci、lmi路由器A上：路由器B上：路由器C上：4、网云交换表配置串口0上：串口1上：串口2上：帧中继的配置：路由器A分别到路由器B、C：路由器B分别到A、C：路由器C分别到A、B：6、在各个路由器上配置ospf在配置ospf时，首先给每一个路由器配置一个环回接口，然后在每个路由器上配置ospf协议，配完路由协议以后，需要在路由器连接网云的接口模式下用ip ospf network broadcast 命令广播，然后每个路由器的路由表才显示了所有的网段。
路由器A上：路由器B上：路由器C上：7、验证配置情况路由器A的路由表：路由器B的路由表：路由器C的路由表：在各个路由器上ping其余的环回接口都能ping通，在B上ping 3.3.3.3：心得体会思考题：如果B和C通信必须通过A，请问如何配置？尝试给出解决方案如果B和C通过A进行通信，那么在网云上配置帧中继的时候只用配A到B和A到C的，然后在给各个路由器配完rip协议以后，需要去掉水平分割：在路由器A上用配置多点子接口的方法，配置这样的代码：interface Serial2no ip addressencapsulation frame-relay!interface Serial2.2 multipointip address 192.168.1.1 255.255.255.0bandwidth 64frame-relay map ip 192.168.1.2 102 broadcastframe-relay map ip 192.168.1.3 103 broadcast通过本次实验学生最终获得的什么？如果出现问题，是什么问题？是怎么解决的？是通过什么方式、通过什么人来帮忙解决的？等等。
帧中继实验
帧中继（Frame Relay）协议是一个第二层协议，即数据链路层协议，它工作在OSI参考模型的物理层和数据链路层。
1．虚电路两个DTE设备（如路由器）之间的逻辑链路称为虚电路（VC），帧中继用虚电路来提供端点之间的连接。
由服务提供商预先设置的虚电路称为永久虚电路（PVC）；另外一种虚电路是交换虚电路（SVC），它是动态设置的虚电路。
2．DLCI数据链路标识符（Data-Link Connection Identifier），是在源和目的设备之间标识逻辑电路的一个数值。
帧中继交换机通过在一对路由器之间映射DCLI来创建虚电路。
3．本地管理接口（LMI）用户设备和帧中继交换机之间的信令标准，它负责管理设备之间的连接、维护设备之间的连接状态。
4．帧中继映射作为第二层的协议，帧中继协议必须有一个和第三层协议之间建立关联的手段，才能用它来实现网络层的通信，帧中继映射即实现这样的功能，它把网络层地址和DLCI之间进行映射。
帧中继实验8.3.1.1 按实验图连接线路连接线路时，应注意要正确连接V.35电缆。
V.35电缆DCE与DTE端可以通过电缆中间的接头分辨出来。
母口的一端连接DCE设备，公口的一端连接DTE设备。
在此实验拓扑中用一台路由器来模拟帧中继交换机作为DCE设备。
8.3.1.2 配置路由器R1和R2端口地址1．R1配置步骤1 - 连接到超级终端并进入全局配置模式1）用console线一端连接路由器的console口，一端接用于配置的主机COM1口。
起动终端仿真程序“超级终端”，选定连接参数为数据位8位，波特率9600，停止位1位，无流控，无校验。
2）路由器上电，进入普通用户模式R1>3）键入enable 进入特权模式R1#4）使用configure terminal 进入全局配置模式R1(config)#实验八帧中继、NAT实验|步骤2 - 配置ethernet 端口和serial 端口R1(config)#interface ethernet 0 //进入ethernet 0端口R1(config-if)#ip address 192.168.1.254 255.255.255.0 //为此端口配置地址R1(config-if)#no shutdown //使端口工作R1(config)#interface serial 0 //进入serial 端口R1(config-if)#ip address 192.168.2.5 255.255.255.252 //为此端口配置地址R1(config-if)#no shutdown //使端口工作R1(config-if)#encapsulation frame-relay //配置帧中继封装格式步骤3–配置路由选择协议我们这里采用的是RIP协议R1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.02．R2配置参看R1的配置方法对R2进行配置，端口按照实验图标注的地址进行配置。
帧中继
帧中继（FrameRelay，FR）技术是在OSI第二层(数据链路层)上用简化的方法传送和交数换据单元的一种技术。
它是一种面向连接的数据链路技术，为提供高性能和高效率数据传输进行了技术简化，它靠高层协议进行差错校正，并充分利用了当今光纤和数字网络技术。
总之,FR是一种用于构建中等高速报文交换式广域网的技术。
同时它也是是由国际电信联盟通信标准化组和美国国家标准化协会制定的一种标准。
帧中继的作用和应用：①帧使用DLCI进行标识，它工作在第二层；帧中继的优点在于它的低开销。
②帧中继在带宽方面没有限制，它可以提供较高的带宽。
典型速率56K-2M/s内，最大速度可达到T3(45Mb/s)。
③采用虚电路技术，对分组交换技术进行简化，具有吞吐量大、时延小，适合突发性业务等特点，能充分利用网络资源。
④可以组建虚拟专用网，即将网络上的几个节点，划分为一个分区，并设置相对独立的网络管理机构，对分区内数据流量及各种资源进行管理；分区内各节点共享分区内网络资源，相互间的数据处理和传送相对独立，对帧中继网络中的其他用户不造成影响。
采用虚拟专用网所需要费用比组建一个实际的专用网经济合算，因此对大企业用户十分有利。
帧中继和ATM的比较：目前，计算机局域网(LAN)之间或主机间的互连主要使用两种技术：帧中继和ATM。
国内很多地方都已经开始将这两种技术应用到企业网、校园网等部门网络中。
目前大多数帧中继应用的运行速率为56Kbit／s／64Kbit／s或512Kbit／s，而ATM可达155Mbit／s、622Mbit／，和2．5Gbit／s，但ATM技术复杂，ATM设备比帧中继设备昂贵得多，一般用户难以接受。
从未来发展看，ATM适宜承担B—ISDN(宽带综合业务数字网)的骨干网部分，用户接入网可以是时分多路复用(TDM)、帧中继、语音、图像、LAN、多媒体等，帧中继将作为用户接入网发挥其作用。
帧中继的前景：①一种高性能，高效率的数据链路技术。
帧中继实验
把一台Cisco路由器配置为帧中继交换机１、开启帧中继交换功能：Ｒ２（config）# frame-relay switching // 把该路由器当成帧中继交换机２、配置接口封装：Ｒ２（config）#int s0/0Ｒ２（config-if）# no shutdownＲ２（config-if）# clock rate 64000 //该接口为ＤＣＥ，要配置时钟Ｒ２（config-if ）# encapsulation frame-relay // 用来将接口配置为帧中继，如果不加ietf 参数，则帧中继的类型为ciscoR2上的三个串口都要进行如上所述配置．３、配置ＬＭＩ类型：Ｒ２（config-if）# frame-relay lmi-type cisco // frame-relay lmi-type {ansi/cisco/q933a} 用来配置ＬＭＩ的类型，默认时是cisco。
Ｒ２（config-if）#frame-relay intf-type dce // frame-relay intf-type {dce/dte} 用来配置接口是帧中继的ＤＣＥ还是ＤＴＥ，要注意这里的帧中继接口ＤＣＥ和s0/0接口是ＤＣＥ和ＤＴＥ无关，即使S0/0是ＤＴＥ，也可以把它配置成帧中继的ＤＣＥ同样，R2上的三个串口都要进行如上所述配置．４、配置帧中继交换表：Ｒ２（config）#int s0/0Ｒ２（config-if）# frame-relay route 103 interface s0/1 301Ｒ２（config-if）# frame-relay route 104 interface s0/2 401注：“frame-relay route 103 interface s0/1 301”是用来配置交换表的，告诉路由器如果从该接口收到ＤＬＣＩ＝１０３的帧，从S0/1交换出去，并且将ＤＬＣＩ改为３０１Ｒ２（config）#int s0/１Ｒ２（config-if）# frame-relay route 301 interface s0/0 103Ｒ２（config）#int s0/2Ｒ２（config-if）# frame-relay route 401 interface s0/0 104二、帧中继的基本配置和帧中继映射：R1(config)#int s0/0R1(config-if)#ip address 192.168.123.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# encapsulation frame-relay注：使用encapsulation frame-relay ［ietf］配置帧中继封装类型。
帧中继
（1）获知路由器被分配了哪些DLCI，确定PVC的操作状态，有哪些可用的PVC等；发送维持分组，以确保
PVC处于激活状态。
r1(config)#int s1/1
r1(config-if)#encapsulation frame-relay
封装帧中继。帧中继有两种封装类型，cisco和ietf，默认的封装类型是cisco，如果连接到一台非思科的
router(config)#host r4
（2）多点子接口（multipoint）
使用一个单独的子接口来建立多条PVC，这些PVC连接到远程路由器的子接口或物理接口。在这种情况下，所有
连接到这个子接口的远程路由器的子接口或物理接口的IP地址同属于一个子网。这里的多点子接口和物理接口
一样，仍然会受到水平分割的限制。
点到点子接口可以解决路由的水平分割问题，但因为要使用多个子网，会造成IP地址的浪费，多点子接口
完成，所以大大缩短了节点的延时，提高了网内数据的传输速率。这主要是因为目前帧中继技术所使用的广
域网环境比起20世纪七八十年代X.25协议普及时所存在的网络基础设施，无论在服务的稳定性还是质量方面
都有了很大的提高和改进。帧中继是一种严格意义上的第二层协议，所以可以把一些复杂的控制和管理功能
交由上层协议完成。这样就大大提高了帧中继的性能和传输速度，其更加适合广域网环境下的各种应用。
DCE线缆无关。为了帧中继交换，需要把它改变成
DCE，路由器默认是DTE
frame-relay(config-if)#frame-relay route 103 interface serial1/1 301
在承诺信息速率的测量间隔内交换机准许接受和发送的最大数据量，以b/s为单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8.3 实验2：帧中继基本配置和帧中继映射1.实验目的通过本实验，读者可以掌握如下技能：①帧中继的基本配置；②帧中继的动态映射；③帧中继的静态映射。
2.实验拓扑实验拓扑图如图8-4所示。
图8-4 实验1～实验4拓扑图3.实验步骤在实验1的基础上进行实验2.在图8-4中，我们已经模拟出了帧中继交换机，现配置R1，R3和R4，使它们能够互相通信，配置步骤如下：（1）帧中继接口基本配置R1(config)#int s0/0/0R1(config-if)#ip address 192.168.123.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)encapsulation frame-relay//使用”encapsulation frame-relay[ietf]”命令配置帧中继封装类型。
帧中继有两种封装类型：cisco和（Internet Engineering Task Force）。
对于cisco路由器，cisco是它的默认值；对于非cisco路由器，须选用ietf 类型。
但国内帧中继线路一般为ietf类型的封装，我们这里由于上面的帧中继交换机中封装类型是cisco，所以选择ciscoR1(config-if)#frame-relay lmi-type cisco//如果采用的IOS是11.2或以后版本的，路由器可以自动适应LMI类型，则本步骤可不做。
国内帧中继线路一般采用ansi的LMI信令类型，这里采用的是ciscoR3(config)#int s0/0/0R3 (config-if)#ip address 192.168.123.3 255.255.255.0R3(config-if)#no shutdownR3(config-if)encapsulation frame-relayR4(config)#int s0/0/0R4(config-if)#ip address 192.168.123.4 255.255.255.0R4(config-if)#no shutdownR4(config-if)encapsulation frame-relay（2）测试连通性从各个路由器ping 其他路由器R1#ping 192.168.123.3Type escape sequence to abort.Sending 5，100-byte ICMP Echos to 192.168.123.3，timeout is 2 seconds; ！！！！！Success rate is 100 percent (5/5)，round-trip min/avg/max = 28/28/28 msR1#ping 192.168.123.4Type escape sequence to abort.Sending 5，100-byte ICMP Echos to 192.168.123.4，timeout is 2 seconds; ！！！！！Success rate is 100 percent (5/5)，round-trip min/avg/max = 28/28/28 msR1#show frame-relay mapSerial0/0/0(up); ip 192.168.123.3 dlci 103(0x67，0x1870)，dynamic，broadcast，status defined，activeSerial0/0/0(up); ip 192.168.123.4 dlci 103(0x68，0x1880)，dynamic，broadcast，status defined，active//时，帧中继接口开启了动态映射，会自动建立帧中继，”dynamic”表明这是动态映射R1#show frame-relay pvcPVC Statistics for interface Serial0/0/0 (Frame Relay DTE)Active Inactive Deleted StaticLocal 2 0 0 0Switched 0 0 0 0Unused 0 0 0 0DLCI = 103，DLCI USAGE = LOCAL，PVC STATUS ＝ ACTIVE，INTERFACE ＝ Serial0/0/0 //可以看到DLCI=103的PVC状态为inactiveinput pkts 11 output pkts 11 in bytes 1074out bytes 1074 dropped pkts 0 in pkts dropped 0out pkts dropped 0 out bytes dropped 0in FECN pkts 0 in BECN pkts 0 out FECN pkts 0out BECN pkts 0 in DE pkts 0 out DE pkts 0out bcast pkts 1 out bcast bytes 345 minute input rate 0 bits/sec， 0 packets/sec5 minute output rate 0 bits/sec， 0 packets/secswitched pkts 0Detailed packet drop counters;No out intf 0 out intf down 0 no out PVC0In PVC down 0 out PVCdown 0 pkt too big 0Shaping Q full 0 pkt above DE 0 policing drop 0pvc create time 00;07;31，last time pvc status changed 00;06;01（此处省略）（3）手工配置帧中继映射默认情况，路由器支持IARP。
若IARP未打开，可以用下列命令设置：R1(config-if)#frame-relay inverse-arp也可以关闭IARP，使用静态映射，命令如下：“frame-relay map ip address dlci[broadcast]”这里的broadcast参数是允许该帧中继链路通过多播或广播包，如果帧中继链路上要运行路由协议，该参数则非常重要。
R1(config)#int s0/0/0R1(config-if)#no frame-relay inverse-arp //关闭自动映射R1(config-if)frame-relay map ip 192.168.123.3.103 broadcastR1(config-if)frame-relay map ip 192.168.123.4.104 broadcastR1(config)#int s0/0/0R1(config-if)#no frame-relay inverse-arpR1(config-if)frame-relay map ip 192.168.123.1.301 broadcastR1(config)#int s0/0/0R1(config-if)#no frame-relay inverse-arpR1(config-if)frame-relay map ip 192.168.123.1.401 broadcast4.实验调试可以使用”show frame-relay map”，”show frame pvc”和”show frame lmi”等命令检查帧中继交换机是否正常。
R1#show frame-relay mapSerial0/0/0(up);ip 192.168.123.3 dlci 103(0x67，0x1870)，dynamic，broadcast，status defined，active从命令输出中可以得到的信息如下所述。
●192.168.123.3：映射到103；●Dynamic：表明是动态映射；●Broadcast：该PVC允许广播包的通过；●Active：该PVC是激活的。
以上命令很重要，如果在映射表中不存在映射，路由器将无法通信。
可以使用”clear frame-relay inarp”命令清除无效的帧中继映射表。
R1#show frame-relay pvcDLCI = 103，DLCI USAGE = LOCAL，PVC STATUS ＝ ACTIVE，INTERFACE ＝ Serial0/0/0 input pkts 102024 output pkts 116191 in bytes 13974906out bytes 14707805 dropped pkts 0 in FECN pkts 287in BECN pkts 290 out FECN pkts 0 out BECN pkts 0in DE pkts 102024 out DE pkts 0pvc create time 1w1d，last time pvc status changed 1w1d ………………………………………………从命令输出中可以得到的信息如下所述。
●DLCI = 103：表明该PVC的DLCI为103.●PVC STATUS = ACTIVE：表明PVC的状态是激活的；若PVCSTATUS = INACTIVE——表明远端路由器没有正确配置；若PVC STATUS = DELETED——表明输入了错误的DLCI，该PVC不存在。
R1#show frame-relay lmiLMI Statistics for interface Serial0/0（Frame Relay DTE）LMI TYPE = CISCOInvalid Unnumbered info 0 Invalid Port Disc 0Invalid dummy Call Ref 0 Invalid Msg Type 0Invalid Status Message 0 Invalid Lock Shift 0Invalid Information ID 0 Invalid Report IE Len 0Invalid Report Request 0 Invalid Keep Ie Len 0Num Status Enq.Sent 74859 Num Status msgs Rcvd 74857Num Update Status Rcvd 0 Num Status Timeouts 2从命令输出中可以得到的信息如下所述。
●LMI TYPE = CISCO：表明帧中继LMI类型为cisco；●Frame Relay DTE：这是帧中继DTE；●Num Status Enq.Sent 74859：表明路由器向帧中继交换机发送的LMI状态查询消息的数量；●Num Status msgs Rcvd 74857：表明路由器从帧中继交换机收到的LMI状态信息的数量。
