1-2-1 石灰石石膏湿法烟气脱硫技术工艺原理及特点

• （六）、公用系统 • 所谓的公用系统,就是指多台设备(或系统)共同使用的部分。 • 1、工艺水箱 • 2、工艺水泵 • 3、工业水箱 • 4、工业水泵 • 5、冷却水泵 • 6、空气压缩机
工艺水系统图片
• （七）、事故浆液排放系统 • 事故浆液系统是脱硫系统在事故情况下，脱硫吸收塔需要将浆
• 在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧 化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反 应吸收脱除二氧化硫，最终产物为石膏。
• 脱硫后的洁净烟气通过除雾器除去雾滴经烟囱排放，脱 硫渣石膏可以综合利用。
液放尽进行处理时，浆液存放的事故槽(或叫罐)以及进入事故 槽和事故后返回吸收塔的设备。 • 1、事故浆液储罐 • 2、地坑 • 3、搅拌器 • 4、浆液泵
搅拌器
• （八）、电气与检测控制系统
二、石灰石湿法烟气脱硫工艺过程的描述
• 该工艺采用石灰石作为脱硫吸收剂，石灰石经破碎磨细 成粉状与水混合搅拌制成吸收浆液。
1-2-1 石灰石石膏湿法烟气脱硫 技术工艺原理及特点
典型的工程全景

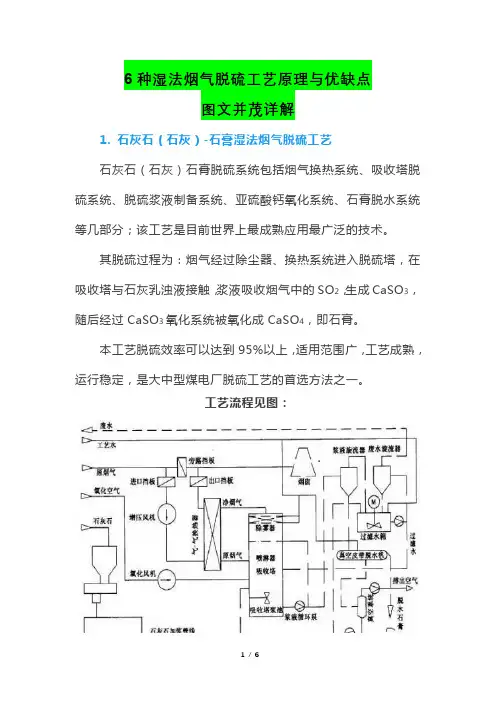

典型工艺流程 石灰石—石膏湿法FGD系统图
一、脱硫装置的构成
• 脱硫系统的8个子系统： • （一）、石灰石浆液制备系统 • （二）、 SO2 吸收系统 • （三）、烟气系统（含烟气加热装置） • （四）、石膏脱水及储存系统 • （五）、废水处理系统 • （六）、公用系统 • （七）、事故浆液排放系统 • （八）、电气与检测控制系统
净烟气出口 除雾器 喷淋层
烟气进口 浆液 搅拌器
石灰石浆液循环泵、氧化风机
除雾器
• （三）、烟气系统（含烟气加热装置） • 1、烟道挡板 2、烟气换热器 3、增压（脱硫）风机
烟道挡板
烟气换热器
• （四）、石膏脱水及储存系统
• 1、石膏浆液排出泵2、石膏浆液箱3、石膏浆液泵4、废水旋流 器5、真空皮带脱水机6、石膏储仓
石膏浆液泵
废水旋流器
真空皮带脱水机
（五）、废水处理系统 • 烟气与石灰石浆液在吸收塔中反应生成的石膏浆液含水率很高，
必须经过真空皮带脱水机脱水，脱硫石膏才可以回收利用，这 个过程会产生一定的废水，是脱硫废水的主要组成部分 • 1、氢氧化钙设备 • 2、加药设备 • 3、澄清池 • 4、絮凝剂加药设备 • 5、过滤水箱 • 6、絮凝箱 • 7、沉降箱 • 8、澄清器
一、脱硫装置的构成
• （一）、石灰石浆液制备系统 • 1、石灰石储仓 2、湿式球磨机3、石灰石浆液罐4、浆液泵
脱硫装置石灰石储仓
湿式球磨机
浆液泵
一、百度文库硫装置的构成
• （二）、 SO2 吸收系统 • 1、吸收塔2、石灰石浆液循环泵、氧化风机3、除雾器
吸收塔
1.3吸收塔设备图 循环管 循环泵
