探讨本质安全防爆电路的设计

探讨本质安全防爆电路的设计

探讨本质安全防爆电路的设计在科学技术的不断发展下,各行业的本质安全防爆电路的设计要求越来越高,尤其在煤矿井下作业中,本安电源的使用频率也越来越高,其对于参数的要求也逐渐提升,使得本质安全防爆电路设计成为了一项重要的安全供电设备。

标签:本质安全;防爆电路;设计1 前言本质安全电路防爆设计,主要是对电气参数进行合理的设计与分析,进而有效控制电火花能量,确保本质安全型的设备或是电路在正常运行、故障状态下所产生的热效应与电火花不至于引燃爆炸性的气体混合物,造成严重的爆炸事件。

因此,需要在电感电路、电阻电路、电容电路中,通过降低电流或电压的方式,确保其安全系数达到要求。

2 电路防火花的设计分析2.1 电感电流防火花设计在电感电流中,电感元起作为重要的储能元件,可将电路能量通过磁能形式加以储存,让电路在出现关闭时,将能源进行释放。

电感电流火花放电相对复杂,其火花放电的能源有的来自于电感元件的自身能量,有的来自于电源。

在电感电流出现断开时,除了电感电流会出现火花放电,电感元件的磁场储能依然会出现放电。

而在这个过程中,电路电极会迅速地切断,期间电极的电阻会大大增加,而电流则会极速下降,发生较大的电流变化,并会在电极间隙的位置发生较高的感应电动势,导致电感在储能放电的间隙位置发生放电。

当电感电路切断时,电火花会在较短时间內集中在某一空间,且能量巨大,很容易导致爆炸性混合物点燃。

若电感电路的电感相对较小,放电火花就会较为分散且巨大,不容易点燃爆炸性的混合物。

因此,若电感电路的电源电压相同,点燃的电流也会存在差异。

且电感电路点燃的电流,比电阻电路点燃的电流还小。

在设计过程中,要结合电感储能放电时对放电火花的影响进行充分的分析,在电感电路发生闭合时,不会导致电流因为突变而出现放电火花,点燃易爆炸的混合物或气体。

2.2 电阻电路防火花设计电阻电路出现火花放电,主要是由于电阻电路没有储能元件,在发生通断时,火花能源主要来自于电源,在电路断开之后,电极接触面会极速减小,而接触位置的电流密度则会急剧增加,在这种高电流及高电压的情况下,电流就会融化为金属熔桥。

本安电路设计技巧

本安电路设计技巧

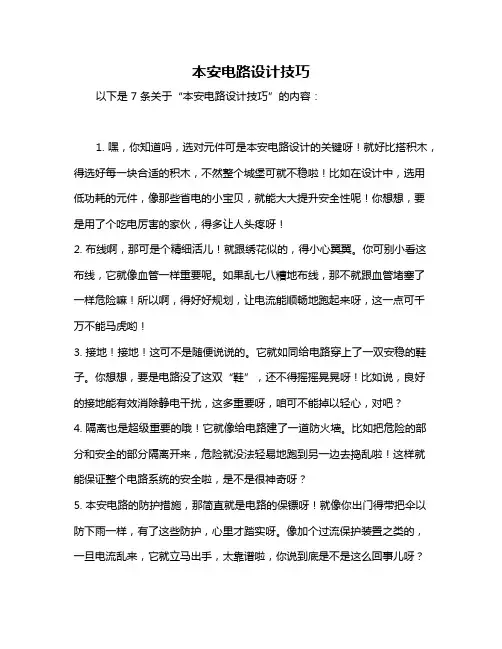

本安电路设计技巧以下是 7 条关于“本安电路设计技巧”的内容:1. 嘿,你知道吗,选对元件可是本安电路设计的关键呀!就好比搭积木,得选好每一块合适的积木,不然整个城堡可就不稳啦!比如在设计中,选用低功耗的元件,像那些省电的小宝贝,就能大大提升安全性呢!你想想,要是用了个吃电厉害的家伙,得多让人头疼呀!2. 布线啊,那可是个精细活儿!就跟绣花似的,得小心翼翼。
