CKJ5x2d;250／1140交流真空接触器使用说明书
KJZ5说明书
使用说明书
常州联力自动化科技有限公司 2006.6
版本号
1
2
3
4
5
发布日期 2006.6.17
KJZ5-1500/1140(660)-6 矿用隔爆兼本质安全型真空组合开关使用说明书
1 概述
1.1 主要用途及适用范围 KJZ5-1500/1140(660)-6 矿用隔爆兼本质安全型真空组合开关（以下简称组合开关）适
K J Z 5 – 1500/ 1140(660) -6
回路数：6 路
主参数：额定工作电压 1140/660V；
主参数：额定总电流 1500A；
顺序号；第 5 次登记；
第二特征代号：真空、组合；
第一特征代号：隔爆兼本质安全型；
产品类型代号:开关。
1.5 执行标准 Q/3204BTX017-2006 KJZ5-1500/1140（660）-6 矿用隔爆兼本质安全型真空组合开
a. 过载保护 整定值：0A～350A，由键盘设置； 动作时间：反时限； 复位方式：手动复位。
b. 短路保护 整定值：3～8Ie，由键盘设置； 动作时间：小于 280ms； 复位方式：手动复位。
c. 漏电闭锁 动作值：1140V 40K+20%； 660V 22K+20%； 返回值: 1.5 倍的动作值。
d. 断相保护 动作值：任意两相电流 1.05 倍额定电流，第三相为零；
2
KJZ5-1500/1140(660)-6 矿用隔爆兼本质安全型真空组合开关使用说明书
动作时间：＜3min； 复位方式：手动复位。 e. 欠压/过压 U＜75%Ue，欠压； U＞115%Ue,过压。 f. 先导控制； g. 程序控制； h. 双速切换控制； i. 试验功能； j. 通讯； 用于漏电闭锁试验和试验电阻装在 DSP 保护单元的后部。 2.2.5 显示器 组合开关 320×240 点的中文液晶显示器安装在开关的右侧上部。它可显示各模块、器 件的工作状态；先导、通讯状态；回路运行参数、运行状态、设定值和故障状态；故障类别、 故障点；当前日期、时间、电网频率、箱内环境温度等。中文液晶显示器下方一排发光二极 管，用于指示保护单元各工作电源。 2.2.6 主腔前门 主腔前门为快开门结构。门与主腔的隔爆结合面采用平面结合，结合面宽度不小于 25mm。 主腔前门上部有一观察窗，可视主输入电源、主隔离换向开关工作状态、控制电源变压 器一二次侧电源及驱动器工作状态指示的显示器。当上级设备给本级开关输入主工作电源 时，其对应输入的三相电源指示灯亮；在此基础上合上电源控制开关，控制变压器一二次侧 电源对应的指示灯亮；任一路驱动器闭合时，该路的指示灯亮。这些指示由固定在观察窗边 框上的标牌与之对应。 观察窗下方是全停和复位按钮。按下全停按钮，处于工作状态的驱动器全部分闸。按下 复位按钮（待故障排除后），故障回路刷新，并处于待工作状态。当回路发生任一故障时， 蜂鸣器可设定为报警或不报警,同时显示器显示故障类别和故障点。 2.3 输出接线腔 组合开关的最左侧为输出接线腔。6 只 B5 规格的橡套电缆引人装置位于该腔的左侧， 可引人 120mm2 矿用橡套屏蔽电缆。 外部控制导线经引入装置进入接线腔，再经接线端子排与组合开关内的控制导线相连。 组合开关内的控制导线由安装在接线腔与主腔隔板上的穿腔端子，引入接线腔内。 接线腔内的电气间隙、爬电距离符合 GB3836.3 的规定。
真空接触器
串入合闸线圈回路，实现合闸保持；分闸时，线圈回
路断电，由分闸弹簧作用，衔铁释放，方轴通过操作 板和绝缘子带动灭弧室动导杆向下运动，接触器分闸。
真空接触器
对于电保持方案，保持线圈与合闸线圈串联用以
实现接触器长期合闸保持，而电容器用来消除辅助开
关常闭触点转换合闸回路时的电火花，从而提高辅助
开关常闭触点转换合闸回路的稳定性和可靠性。
续流二极管在回路中起到保护作用，电保持型二极
管串入保持线圈，机械保持型与合闸线圈并联。
真空接触器调试
1.接触器调试
用扳手卡住轴【20】使接触器合闸，对于机械锁扣方案，调整锁扣 机构【25】的前后位置，使接触器合闸机构合闸到位后其正好扣住→ 调整绝缘子【6】的上下位置，调整操作弹簧【7】的长度，长度 JCZ5-12J（D）系列为36±1mm（630A）、38±1mm（250A、400A）， JCZ5-7.2J（D）系列为34±1mm →旋转调整螺母【8】调整超程（调 整螺母与操作板【22】支点间间隙），超程为1.5±0.5mm，用塞规测 量→接触器分闸，调整限位螺栓【24】前后位置，调整触头开距，开 距: JCZ5-12J（D）系列为6.0mm，JCZ5-7.2J（D）系列为4.5mm （250A、400A）、5mm（630A）→旋转螺杆【10】，调整主弹簧长 度，螺杆每旋转半圈调整0.75mm。调整后，在接触器摩擦处加润滑 油，然后检查接触器在85%～110%额定操作电压下合闸动作是否正 常。对于机械锁扣方案检查，在交流真空接触器65%～120%额定操 作电压下分闸动作是否正常，对于电保持方案检查在60%～120%额 定操作电压下分闸动作是否正常。 三相合闸同期性可简单用灯泡法目测。如果三相合闸同期性不符合 序1.3 表平均分闸速度的要求，可微调调整螺母【8】的上下位置。
1140煤矿风机用隔爆型双电源真空电磁起动器说明书
尊敬的金科星用户：感谢您选择、使用金科星产品。
金科星产品质量优，性能佳。
为了方便您使用，请您详细阅读说明书，并按照说明书的步骤操作。
自始至终金科星的优质服务将伴随着您，使用时无论有什么问题，请按照说明书上的、地址联系，我们时刻恭候为您服务。
金科星---靠品质取胜！由于产品的升级，改进。
您所购买的金科星产品可能与说明书中介绍不完全一致。
请多关注！该系列产品执行企业标准执行标准编号：Q/ZJZ022-2008安标编号：MAD080792目录敬告用户 (3)概述 (4)用途和适用范围 (4)开关整定 (8)结构 (10)工作原理 (11)使用与维护 (13)常见故障分析排除法 (14)注意事项 (14)订货须知 (15)售后服务 (15)电气原理图 (16)敬告用户：为更好的售后服务优质化，我公司专门制定了金科星用户指导安装维修卡，请您务必配合我们在“服务单位意见”一栏里填写您们的意见后，交给专门售服人员。
如果你感到服务不满意，可拒绝在安装、维修卡上签字，并向我公司反映，我公司会及时进行处理，保证您的满意。
附：金科星用户指导安装、维修卡一、概述QBZ4－2×120/1140（660）SF煤矿风机用隔爆型双电源真空电磁起动器（以下简称起动器）是在QBZ4-4×80/660(380)S矿用隔爆型双电源双回路真空电磁起动器的基础上研发的新产品。
针对QBZ4-4×80/660(380)S电压等级和启动器容量局限于660v和80A上，为满足电压等级1140v的设备（如局部扇风机）我公司研发了QBZ4－2×120/1140（660）SF煤矿风机用隔爆型双电源真空电磁起动器。
具有主起动器两回路手动起动，一个回路先启动，另一回路延时一定时间后自动启动。
当主起动器中任一回路出现故障时备用起动器两回路自动起动；其最大特点是两路电源分别在两个独立的防爆箱体上，只要将运行回路的转换开关打在单动位置，停下故障回路电源，就能在不停风的情况下，更换故障回路的本体。
QJR软起动器说明书(太原惠特)
QJR 系列矿用隔爆兼本质安全型交流真空软起动器使用说明书第二版太原惠特科技有限公司二ＯＯ八年四月服务及销售热线：、7021503传真: 邮编：030006通讯地址：中国山西太原市长治路420号4层该起动器是在本公司畅销产品“QJRP400/1140（660）矿用隔爆兼本质安全型调压调频软起动器”、“QJT250/1140（660）矿用刮板输送机调速起动器”的基础上，吸收优点、摈弃缺点，并结合当前最新的软起动技术潜心开发的第二代软起动产品。
功能更齐全、性能更优越、使用更安全、维修更方便，达到了国际领先水平。
本使用说明书根据GB9969.1-1998标准编写。
本使用说明书随本产品的技术进步而修改，用户需要的话可索取本产品使用说明书的最新版本。
本产品执行标准：“MT/T 943-2005 矿用低压交流软起动器”及其关于“QJR系列矿用隔爆兼本质安全型交流真空软起动器技术申明”。
安装、使用该产品前，请详细阅读本使用说明书。
警告：本起动器必须在接线腔隔爆上盖板、隔爆快开门及其它防爆结构正常关闭、无损伤的情况下，方可通电。
否则，将危及人身和矿井安全！警告：严禁带电检修起动器，带电检修可能引起人身伤亡事故、危及矿井安全！检修电机时，必须把本起动器的电源切断，同时将本起动器的隔离换向开关置于断开位。
用电笔测量进出线无电后，方可检修！警告：起动器外壳必须可靠接地，电源进出线的地线必须可靠连接在内接地端子上；警告：检修和使用中，不得改变本安电路和与本安电路有关的元器件的规格、型号、参数。
目录1.概述 (1)2.结构特征与工作原理 (3)3.技术特性 (7)4.尺寸、重量 (9)5.安装、调试 (9)6.使用、操作、显示 (14)7.故障分析与排除 (19)8.安全保护装置 (19)9.保养、维修 (19)10.运输、贮存 (20)11.开箱及检查 (20)12.其它 (21)软起动开关使用说明(第二版)1 概述1.1主要用途及适用范围QJR系列矿用隔爆兼本质安全型低压交流软起动器(以下简称起动器)，主要用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，对额定电压至1140V、额定频率50Hz、额定电流至400A的三相鼠笼式异步电动机进行控制。

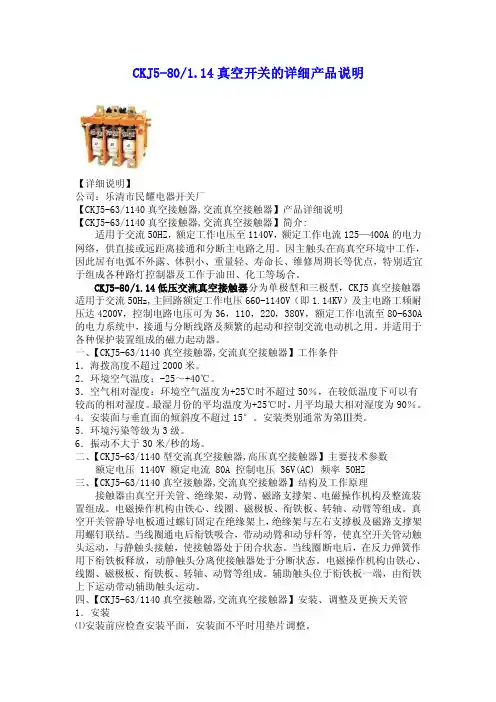

CJK5-80交流空接触器
CKJ5-80/1.14真空开关的详细产品说明【详细说明】公司：乐清市民耀电器开关厂【CKJ5-63/1140真空接触器,交流真空接触器】产品详细说明【CKJ5-63/1140真空接触器,交流真空接触器】简介:适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接通和分断主电路之用。
因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作于油田、化工等场合。
CKJ5-80/1.14低压交流真空接触器分为单极型和三极型，CKJ5真空接触器适用于交流50Hz,主回路额定工作电压660-1140V（即1.14KV）及主电路工频耐压达4200V，控制电路电压可为36，110，220，380V，额定工作电流至80-630A 的电力系统中，接通与分断线路及频繁的起动和控制交流电动机之用。
并适用于各种保护装置组成的磁力起动器。
一、【CKJ5-63/1140真空接触器,交流真空接触器】工作条件1．海拨高度不超过2000米。
2．环境空气温度：-25～+40℃。
3．空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。
最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
4．安装面与垂直面的倾斜度不超过15°。
安装类别通常为第Ⅲ类。
5．环境污染等级为3级。
6．振动不大于30米/秒的场。
二、【CKJ5-63/1140型交流真空接触器,高压真空接触器】主要技术参数额定电压 1140V 额定电流 80A 控制电压 36V(AC) 频率 50HZ三、【CKJ5-63/1140真空接触器,交流真空接触器】结构及工作原理接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。
电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。
正泰CKJ5真空交流接触器
BCKJ5真空交流接触器CKJ5系列真空交流接触器(以下简称接触器)，主要用于交流50Hz，额定工作电压至1140V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器或电子保护器等有关保护装置组成真空电磁起动器，特别适用于组成隔爆型真空电磁起动器。
本接触器符合 GB14048.4、 IEC60947-4-1及JB/T 7122标准，主要性能指标达到国际水平。
1适用范围系列C K J 5-□额定工作电流 设计序号 交流 真空 接触器2型号及含义3.1 周围空气温度为：-5℃+40℃，24h内其平均值不超过+35℃。
~3.2 海拔不超过+2000m。
3.3 大气条件：最高温度为+40℃时，空气的相对温度不超过50%，在较低的温度下可以允许的有较高的相对温度，例如在20℃时达90%。
对由于温 度变化偶尔产生的凝露应采取特殊措施。
3.4 污染等级：为污染等级3。
3.5 安装类别：安装类别为Ⅲ。
3.6 安装条件：水平和垂直方向安装，安装面与水平面或垂直面的倾斜度不大于±15°。
3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
3正常工作条件和安装条件表11140V AC-44工作注：产品占用一对常闭辅助触头。
CKJ5-125160可另加一组两常开两常闭的辅助触头，需特殊定做并注明。
~CKJ5-1251251006015016-M86RT16-250CKJ5-1601601306017016-M86RT16-315CKJ5-25025020060112019-M1010RT16-400CKJ5-40040033060024021-M1010RT16-500CKJ5-6306305006021854140×5M1214RT16-630AC-15：720VA DC-13：69W Ui=690V Ith=10ACKJ5-125160 为两常开两常闭，CKJ5-250400为四常开四常闭，CKJ5-630为三常开三常闭~~接触器型号约定自由空气发热电流 Ith A 额定工作电流 Ie A AC-3电寿命根数2铜导线(mm )线圈功率(W)2铜排(mm )辅助触头基本参数配用的SCPD 辅助触头数量连接螺栓(mm)拧紧力矩(N·m)4.1 主要规格：4.1.1 按电流等级分为：125、160、250、400、630；4.1.2 按接触器线圈额定控制电源电压Us分为:交流50Hz:36V、110V、220V、380V。
QBZ系列矿用隔爆型真空电磁起动器说明书
QBZ系列矿用隔爆型真空电磁起动器说明书默认分类2010-03-25 12:49:22 阅读456 评论2 字号：大中小\一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。
起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。
1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。
2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。
3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。
二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f）与垂直面的安装倾斜度不超过15°；g）在无显著摇动和冲击振动的地方；h）能防止滴水的地方；i）环境污染等级为3级；j）安装类别为Ⅲ类；三、技术特征1、型号含义Q B Z —额定电流 / 额定电压电磁起动器隔爆型真空2、防爆型式起动器为矿用隔爆型：ExdI3、技术参数3.1、本体主要技术数据见表1表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。
表2-23.2.2断相保护特性如表33.2.3短路保护特性如表43.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。
大功率接触器CKJ5-80-630-1140 说明书
真空开关管是以金属波纹管和陶瓷构成，内封装一 对动静触头而成。 四 安装： 1． 垂直安装； 2． 在安装板上适合位置钻安装孔（见图 2-6）； 3． 用 M8-M10 螺栓加防松垫圈固定； 4． 在进线端子上接好控制电源，并接好地线； 5． 在主回路上接好铜母排。 五 使用与维护 1． 接触器主回路及控制回路的工作电压、电流应符合规定，
主回路工频耐压 （kV）
10
电寿命 AC3 （万次）
60
电寿命 AC4 （万次）
6
机械寿命
（万次）
300
启动功率
(VA) 210 500 460 630 1200
保持功率
(VA) 6.5 10.5 12.5 22
28
额定操作频率AC3 （次/h）
600
额定操作频率AC4 （次/h）
300
120
短时操作频率 次/h（20s）
以免造成损坏； 2．对新更换的真空开关管，可用真空度测试仪测真空度，应 在 1.33×10- 2Pa 以上，也可用工频耐压法检查，触头在额定 开距时应能耐受 10kV 以上的电压； 3．对使用中的接触器，其真空度应每隔半年检查一次（工频 耐压法），工频耐压应大于 6kV，否则应更换。平时建议用 5kV 或 2.5kV 摇表检查，当开关管绝缘电阻小于 100 兆欧时，应加 强监视，小于 20 兆欧时应立即更换新管。但应区分潮湿和赃 污引起的绝缘电阻下降；
C
X
1 2
Ue
S
3
A1 QⅠA2
B1 QⅡB2
4
5
A1 QⅠA2
B1 QⅡB2
ZL
交流接触器使用手册
第五章交流接触器5．1 用途和分类5．1．1 用途交流接触器是一种用于远距离频繁地接通和断开交流50Hz（或60Hz），电压至380V（或660/690V，有的主电路还可至1000V/1140V）的主电路及控制电路的电器，其主要控制对象是交流电动机，也可控制其他电力负载，如电热器、照明灯、电焊机、变压器和电容器组等。
直动式交流接触器控制的电动机主要是鼠笼式，由于其体积少，普遍用于机床行业中。
转动式交流接触器控制的电动机为绕线式，主要用于冶金、轧钢等企业及起重设备中。
5．1．2 分类5．1．2．1 按结构形式分a、直动式；b、转动式；5．1．2．2 按极数分：a、二极；b、三极；c、四极；d、五极；（只有转动式）5．1．2．3 按有无吹弧线圈分a、有吹弧线圈；b、无吹弧线圈；5．1．2．4 其他方式分（略）5．1．3 接触器的使用类别及典型负载5．1．3．1 使用类别见表5．1表5．1交流接触器的使用类别5．1．3．2典型负载不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同5．1．3．2．1 电热元件负载对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1．4倍，例如用于室内供暖，电烘箱及电热空调等设备。
若考虑网络电压升高10%，则电阻元件的工作电流也将相应增大。
因此，在选择接触器的额定工作电流时，应予以考虑。
这类负载被划分在AC-1使用类别中。
5．1．3．2．2 照明装置当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高10%，电流也将相应增加，其使用类别被划分在AC-5b中。
其他不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。
它们被划分在AC -5a 中。
5．1．3．2．3 低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15-20倍，它与变压器的绕组布置及铁心特性有关。
QJZ-1260-1140(660)-4说明书
接触器提供控制电源；
2.2.2.4 电动机的限流熔断器 FU1、FU2、FU3……，型号为 NGT3，额定工作电压 1140V（660 V）， 额 定
工作电流视接触器额定电流不同，分别为 560A，限流熔断器和 PLC 对主电路进行短路的双重保护；
2.2.2.5 阻容保护 TBP1、TBP2、TBP3、TBP4 用于吸收过电压。
QJZ-1260/1140（660）— 4
矿用隔爆兼本质安全型组合开关
使用说明书
执行标准：MT111-1998 Q/320583 ADBD 006-2005
江苏八达真空电气有限公司 二 00 六年四月
QJZ-1260/1140（660）—4 矿用隔爆兼本质安全型组合开关 使用说明书
1、概述
1.1 用途及适用范围
位置的无载转换，特殊情况下可带负荷分断；
2.2.2.2 交流真空接触器 KM1、KM2、KM3、KM4 型号为 CKJ5-400/1140，控制电压 AC220V，各回路分别控
制普通电动机或双绕组双速电动机；
2.2.2.3 控制变压器 T 安装在主腔体内，规格均为 1140V（660 V）/220V/36V/500VA 为控制单元和真空
顺序控制： 1→2→3→0 2.3.1.2.3 根据实际情况和使用要求设定顺序控制运行方式的起动间隔时间； 2.3.1.2.4 起动：合上隔离换向开关后，PLC 对所控制的回路进行漏电检测，若一切正常，按下首台远 方起动按钮 QA，向 PLC 发出起动信号，PLC 接收到信号后向相应的中间继电器 J 发出起动信号，起动 首台电动机； 2.3.1.2.5 确定首台电动机起动后，延时到所设定的间隔时间后，发出起动信号起动第二台电动机， 依次类推，直至所有回路依次起动完毕； 2.3.1.2.6 在起动过程中，如后一回路的电动机在设定的时间内未能正常起动，则其前面已经起动的 电动机将依照和起动相反的顺序逐台停机，并在显示器上显示起动失败的回路序号和时间，提醒用户 重新起动或排除故障； 2.3.1.2.7 在运行过程中，其中任一回路因某种故障跳闸，该回路电动机停止运行，同时投入顺序控 制运行方式的电动机经一定的延时后从末台开始，依照和起动相反的顺序逐台停机； 2.3.1.2.8 停止：按下投入顺序控制运行方式的任一回路的停止按钮，向 PLC 发出停止信号，PLC 接收 到信号后，控制投入顺序控制运行方式的电动机从末台开始，依照和起动相反的顺序逐台停机。 2.3.1.3 双速控制运行方式
QJZ-250-1140(660)S矿用隔爆兼本质安全型智能双速真空电磁起动器
4线路原理
4.1起动前:将试验检查开关SA2置于工作位置，选择开关SA1置于自动或手动位置，隔离换向开关QS置于闭合位置,控制变压器TC1得电,TC2得电，保护器BJ1得电,显示屏上电源灯亮，主回路负荷端漏电闭锁检测回路通，若主回路对地绝缘电阻大于24K（针对660V），42K（1140V）时，保护器输出接点BJ1闭合，则本安变压器TC3得电，从而本安先导组件A1得电，开关可以合闸。
5.4.2 主菜单
实时显示时，可按“上行”、“下行”、“确认”进入主菜单界面。
1
实
时
显
示
6
故
障
查
询
2
保
护
整
定
7
装
置
设
置
3
工
作
模
式
8
出
厂
设
置
4
保
护
试
验
9
5
累
计
信
息
按“上行”或“下行”键可使光标移动以选中主菜单项，按“确定”键可进入相应各子菜单项。
5.4.3保护整定：
进入参数整定菜单后，屏幕分三页显示十一条子项目，查用上行或下行键进行各子项目的参数修改，最后按“确认”键锁存修改后的参数。
4.4.2过载、短路、欠压、断相与不平衡保护:故障信号由电流互感器TA1，TA2，TA3检测，送到保护器BJ1，保护器对检测信号进行数据处理后，给出相应的故障信息显示，并记忆,同时输出接点BJ1断开，从而本安变压器TC3失电，K1、K2失电，KA1、KA2失电，接触器KM1、KM2跳闸。
4.4.2.1过载保护：过载动作时间采用反时计算，具有热记忆特性，满足下表规定:
正泰交流接触器的使用2
交流接触器2CJ20系列交流接触器CJ20系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组合，以保护可能发生操作过负荷的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
CJ40系列交流接触器CJ40系列交流接触器(以下简称接触器)主要用于交流50Hz或60Hz、额定电压至660V或1140V、电流至1000A的电力系统中接通与分断电路，并可与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
CJ12系列及派生的CJ12Z系列交流接触器 CJ12系列及派生的CJ12Z系列交流接触器主要用于交流50Hz，额定工作电压至380V、额定工作电流至600A的电力线路中，供冶金、轧钢企业起重机等的电气设备中，作远距离接通和分断电路，并作为交流电动机频繁地起动、停止、反向和反接之用。
CJT1 系列交流接触器 CJT1 系列交流接触器(以下简称接触器)，主要用于交流50Hz或60Hz，额定工作电压至380V，电流至150A的电力线路中，作远距离接通与分断电路之用，并可以与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。
符合标准：GB 14048.4、IEC 60947-4-1及JB/T 8730，是CJ10系列接触器的替代产品。
CKJ5系列真空交流接触器 CKJ5系列真空交流接触器(以下简称接触器)，主要用于交流50Hz，额定工作电压至1140V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器或电子保护器等有关保护装置组成真空电磁起动器，特别适用于组成隔爆型真空电磁起动器。
符合标准：GB 14048.4、IEC 60947-4-1及JB/T 7122。
