mastercam后处理nc程序中改变保留小数点后几位
Mastercam后置处理文件及其设定方法详细说明1
Mastercam 后置处理文件及其设定方法详细说明 转
Mastercam 系统后置处理文件的扩展名为 PST，称为 PST 文件，它定义了切削加工参数、NC 程序格 式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成： 1． 注解 程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。如： # mi2-Absolute, or Incremental positioning 0=absolute 1=incremental
表示 mi2 定义编程时数值给定方式，若 mi=0 为绝对值编程，mi=1 为增量值编程。 在这一部分里，定义了数控系统编程的所有准备功能 G 代码格式和辅助功能 M 代码格式。
2． 程序纠错 程序中可以插入文字提示来帮助纠错，并显示在屏幕上。如：
# Error messages （错误信息） psuberror # Arc output not allowed "ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e 如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。 3． 定义变量的数据类型、使用格式和常量赋值 如规定 G 代码和 M 代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是 A、B 和 C， 圆弧长度允许误差为 0.002，系统允许误差为 0.00005，进给速度最大值为 10m/min 等。
mastercam后处理设置
5、删除NC文件的程序名、注释行：
单击 按钮，系统弹出查找对话框，输入“%”，单击 按钮，查找结果所在行为：
"%", e
*progno, e
"(PROGRAM NAME - ", progname, ")", e
"(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")", e
⑺普通及啄式钻孔的循环指令在缺省后处理文件中不能输出。使用循环指令时可大幅提高计算速度，缩小NC文件长度。
如果要实现以上全部要求，需对NC文件进行大量重复修改，易于出现差错，效率低下，因此必须对PST（后处理）文件进行修改。修改方法如下：
1、增加G54指令（方法一）：
采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。其他后处理文件内容有所不同，修改时根据实际情况调整。
将其删除或改为注释行：
"%", e
＃ *progno, e
＃ "(PROGRAM NAME - ", progname, ")", e
＃ "(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")",
输出的NC文件修改前对应位置指令为：
MasterCAM后处理文件的修改 （FANUC用）
MasterCAM系统缺省的后处理文件为MPFAN.PST，适用于FANUC（法兰克、发那科）数控代码的控制器。其它类型的控制器需选择对应的后处理文件。
GSK928MA数控系统上应用MasterCAM自动编程适应性分析
厂 开发 的经 济型 数控 系统 ， 用 Ｉ Ｔ Ｌ公 司 的 ８ 采 ＮＥ
位 单 片微机 （０ ２ 和 １ ８ ３ ） ６位单 片微机 （ ０ １６ 组 ８Ｃ ９ ） 成 双 Ｃ Ｕ系统 。 Ｐ 在华南 地 区有众多 的客户群 。本 文 作 者 在数 控 加工 理论 教学 及 实 习加 工 教学 过 程 中 ． 对 应 用 Ｇ Ｋ ２ ＭＡ 数 控 系 统
Ｍａｔ Ｃ Ｍ 自动编 程 适 应 性分 析 ｓ ｒＡ ｅ
张 小斌
（ 德 镇市 技 工 学 校 ， 西 景 江 景德镇 ３３０ ） ３ ００
摘 要 ：要 在 经 济 型 数 控 系统 Ｇ Ｋ ２ ＭＡ 上 运 行 Ｃ ／ＣＡＭ 生成 的 数 控 ＮＣ代 码 ， 需要 编 写 或 修 改 Ｓ９８ ＡＤ
及 实 习指 导 教 学 。
维普资讯
用后处 理 器。
曲 面加 工 计 算 一 般 都会 产 生 很 多小 数 位 ． Ｃ Ｎ 代 码 中保 留 四位小数 ， 对于 Ｇ Ｋ ２ ＭＡ数 控系统 Ｓ ９８ 最 小坐 标单 位 为 ０ １ ｍ。应 将 ３位及 ３位 以上 ．ｒ ０ａ 的小 数去掉 ， 变成 ２位小 数。 ２３ 不 兼容 指 令 的修 改和 一 些 不起 作 用指 ．
令 的 删 除
针 对 Ｇ Ｋ ２ ＭＡ系统数 控铣床 的编程特 点 ， Ｓ ９８
选 择对 ＭａｔｒＡ ｓ Ｃ Ｍ９配置 的 Ｍ Ｆ ＮＰ Ｔ后 处 理 ｅ Ｐ Ａ ．Ｓ
作 这项 修 改 ， 求操 作者 具有 数 控编 程 的基 要
程 序进 行 优 化设 置 ，设 计 Ｇ Ｋ ２ ＭＡ数 控 系 统 Ｓ ９８ 的专用后 置处理 器 。
MasterCAM后处理文件的修改
, a4 c G4 X. K5 k) |; t, W三维网技术论坛选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。 三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江# ~, I1 Q& r$ E( s% e6 ]4 i+ j! M
6 ]' n# @( L0 ~2 M7 Z% z三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时5 z) l: R* }; m3 Y$ @2 s7 i) k三维网技术论坛＃ pbld, n, *smetric, e 三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江. C* Y6 I/ q& v6 E, E( c
: P7 w' W q8 z- V4 b1 n: u( |三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxaN102G0G17G40G49G80G90 三维网技术论坛3 u9 q; h' t8 M" h

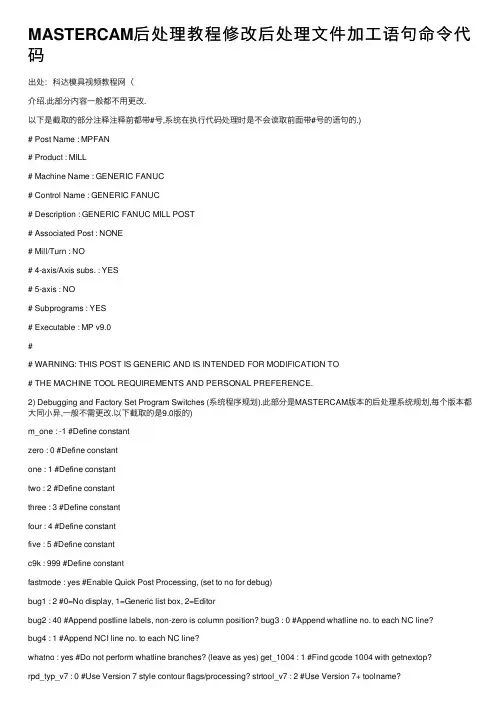

MASTERCAM后处理教程修改后处理文件加工语句命令代码
MASTERCAM后处理教程修改后处理⽂件加⼯语句命令代码出处：科达模具视频教程⽹（介绍.此部分内容⼀般都不⽤更改.以下是截取的部分注释注释前都带#号,系统在执⾏代码处理时是不会读取前⾯带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE.2) Debugging and Factory Set Program Switches (系统程序规划).此部分是MASTERCAM版本的后处理系统规划,每个版本都⼤同⼩异,⼀般不需更改.以下截取的是9.0版的)m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zero is column position? bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes) get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing? strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aft newglobal : 1 #Error checking for global variables getnextop : 0 #Build the next variable table3）General Output Settings(常规后处理设定).此部分可视情况更改,以适合机台或个⼈使⽤.以下截取的是9.0版的⼀些常规设定.冒号前⾯的是变量,冒号后⾯的是设定值,#号后⾯是注解(⼀般是说明0代表什么,1代表什么,2代表什么,yes或no应该不⽤翻译了吧?!)英⽂后⾯的中⽂注解是我加进去的,翻译的不是很详细,但相信⼤家能看懂.没有翻译的就表⽰我根本不会或此设定不常⽤....嘿嘿...sub_level : 1 #Enable automatic subprogram support(启⽤⾃动⽀持⼦程式)breakarcs : 2 #Break arcs, 0 = no, 1 = quadrants, 2 = 180deg. max arcs(打断圆弧⽅式)arcoutput : 1 #0 = IJK, 1 = R no sign, 2 = R signed neg. over180(转出圆弧⽅式)arctype : 2 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St, 4=unsigned inc. do_full_arc : 0 #Allow full circle output? 0=no, 1=no (是否转成整圆⽅式)helix_arc : 0 #Support helix arc output, 0=no, 1=all planes,2=XY plane only(是否转成螺旋弧)arccheck : 1 #Check for small arcs, convert to linear(是否检测⼩圆弧并将其转成线)atol : .01 #Angularity tolerance for arccheck = 2(圆弧⾓度公差) ltol : .002 #Length tolerance for arccheck = 1(圆弧长度公差) vtol : .1 #System tolerance(系统公差)maxfeedpm : 500 #Limit for feed in inch/min(最⼤进给-英制)ltol_m : .05 #Length tolerance for arccheck = 1, metric(圆弧长度公差-公制)vtol_m : .0025 #System tolerance, metric(系统公差-公制) maxfeedpm_m : 10000 #Limit for feed in mm/min(最⼤进给-公制) force_wcs : no #Force WCS output at every toolchange?(换⼑时是否转出WCS坐标)spaces : 0 #Number of spaces to add between fields(两⾏之间是否加⼊空格)omitseq : yes #Omit sequence numbers?(是否省略序列号) seqmax : 9999 #Max. sequence number(最⼤序列号) stagetool : 0 #0 = Do not pre-stage tools, 1 = Stage tools(是否沿⽤⼑具)use_gear : 0 #Output gear selection code, 0=no, 1=no (是否转成齿轮代码)max_speed : 10000 #Maximum spindle speed(最⼤转速)min_speed : 50 #Minimum spindle speed(最⼩转速)nobrk : no #Omit breakup of x, y & z rapid movesprogname : 0 #Use uppercase for program name (sprogname)(程式名称是否使⽤⼤写)4）中间还有⼀些例如:Common User-defined(指令设定),Format statements(格式报告),definitions for NC output(NC代码限定),Error messages(出错信息),Toolchange / NC output Variable Formats(⼑具变量)等基本上都是系统固定格式,不需要更改.在此就不再详述.当然,我也不建议你更改这些项⽬,如果你改错的话,系统很可能不执⾏或机台报警......5) Start of File and Toolchange Setup(⽂本内容和换⼑设定).此部分内容很重要,很多使⽤者都从这⾥着⼿把程式改成⾃⼰需要的格式.以下截取的是9.0版的部分内容,其中有些是我根据⾃⼰需要更改的,中⽂是我加的注解.引号内是可以更改的内容. "%", e(程式开头的百分号)*progno, e(程式号码)comment(注解,可有可⽆,如不需要则删除此句)"(PROGRAM NAME - ", sprogname, ")", e(程式名称,可有可⽆) "(", *tnote, *toffnote, *tlngnote, *tldia, ")", e(⼑具直径及补正参数显⽰,如不需要则把此整句删除)"(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")", e(程式⽇期显⽰,可有可⽆)pbld, n, *"/M99", e (我⾃⼰加的⼀句,如不需要则整句删除,⽽不是只删除引号内的内容)pbld, n, *"G90", "G92","X0.Y0.Z10.", e(定义加⼯原点,也可以改为G54坐标)sav_absinc = absinc (绝对坐标系)......(中间省略的部分是系统根据⼑路⾃动转出的程式,⼀般不必改) ......MasterCAM9后处理的修改[⽇期：2009-08-18] 来源：数富作者：数富⼯程师[字体：⼤中⼩]MasterCAM9后处理的修改：MasterCAM系统缺省的后处理⽂件为MPFAN.PST，适⽤于FANUC（发那科）数控代码的控制器。
MasterCAM后处理数控加工程序的修改
“ＣＲ＝”就 可 以 。本 人 发 现 对 于 超 过 １８０°的 圆 弧 插 补 ＭａｓｔｅｒＣＡＭ采
用分成两步来完成， 第一次做半圆插补， 下一次做剩余部份的插
补， 不会出现Ｒ为负值的情况。可以直接利用Ｐｒｏｇｒａｍｍｅｒ＇ｓ Ｆｉｌｅ Ｅｄｉｔｏｒ做 替 换 ： 菜 单 中 的 Ｅｄｉｔ－ Ｒｅｐｌａｃｅ－ Ｆｉｎｄ Ｗｈａｔ：Ｒ Ｒｅｐｌａｃｅ Ｗｉｔｈ：ＣＲ＝ 然后点击Ｒｅｐｌａｃｅ Ａｌｌ再点击Ｆｉｌｅ－ Ｓａｖｅ。
·１１·
仕泰隆数控刀具（ 连锁） 有限公司
营销热线： ０７６９－ ８５３４４６５８（１０ 线） ０５１２－ ５７７５３１８１（１０ 线） 网 址： ｗｗｗ．ｓ ｔｌ－ ｃｎｃ．ｃｏｍ
·模具 ＣＡＤ／ＣＡＭ·
Ｈｔｔｐ：／／ｗｗｗ．ｎｉｃｅ ｍａ ｃｈｉｎｅ ．ｎｅ ｔ Ｅ－ ｍａ ｉｌ： ｎｉｃｅ ＠ｎｉｃｅ ｍａ ｃｈｉｎｅ ．ｎｅ ｔ
（ ＰＳＴ 文件） ， 对包含刀具路径数据的 ＮＣＩ 文件进行处 用 Ｔ１ Ｍ６ 分行显示或直接去掉， 不带刀库的数控机 传 理，最终生成加工零件的 ＮＣ 程序 Ｇ 代码， 并传送到数 床要去掉刀具号、换刀指令、回参考点动作； ④增加工 真
控机床进行数控加工或是借助其它的传输程序软件。 件坐 标系的指 令： 常用 Ｇ５４ 也 有的用 Ｇ９２； ⑤为 避 免
轴提起再沿 Ｘ、Ｙ 轴移动， 避免刀具与工件或夹具发生干涉。
⑥可以用 Ｇ１Ｆ２０００ 代替 Ｇ０， 因为 Ｇ１ 速度能方便通过倍率
开关控制， Ｇ０ 速度是系统已设置好的， 一般较快。能进一步防止
程序方面或是操作方面的错误或产生不良后果。
⑦Ｓｉｅｍｅｎｓ圆弧插补格式与ＦＡＮＵＣ不同。只需要将“Ｒ”改 为
ｍｏｄｉｆｉｃａｔｉｏｎｓ ｔｏ ｔｈｅ ｐｏｓｔ－ ｐｒｏｃｅｓｓｉｎｇ ｎｕｍｅｒｉｃａｌ ｃｏｎｔｒｏｌ ｐｒｏｇｒａｍｓ ｃｏｍｂｉｎｉｎｇ ｗｉｔｈ ＦＡＮＵＣ ｓｅｒｉｅｓ
MASTERCAM后处理的设置和参数修改
MASTERCAM后处理的设置和参数修改MASTERCAM后处理的设置和参数修改后置处理文件简称后处理文件，MASTERCAM后置处理文件是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。
安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故. MASTERCAM提供了不同系列的后处理文件，它们在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）注释部分。
对后处理文件及其设定方法作一般性介绍.此部分内容一般都不用更改.以下是截取的部分注释:(注释前都带#号,系统在执行代码处理时是不会读取前面带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONALPREFERENCE.2) 系统程序规划部分（Debugging and Factory Set Program Switches）。
此部分是MASTERCAM版本的后处理系统规划,每个版本都大同小异,一般不需更改.以下截取的是9.0版的)m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editor bug2 : 40 #Append postline labels, non-zero is column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variables getnextop : 0 #Build the next variable table3）常规后处理设定部分（General Output Settings）。
Mastercam 后处理文件的修改方法MASTER CAM-PST
作者：卢永涛
1 前言
Mastercam是一套应用广泛的CAD/CAM/CAE软件包，它采用图形交互式自动编程方法实现NC程序的编制。交互式编程是一种人机对话的编程方法，编程人员根据屏幕提示的内容，反复与计算机对话，选择菜单目录或回答计算机的提问，直至将所有问题回答完毕，然后即可自动生成NC程序。NC程序的自动产生是受软件的后置处理功能控制的，不同的加工模块(如车削、铣削、线切割等)和不同的数控系统对应于不同的后处理文件。软件当前使用哪一个后处理文件，是在软件安装时设定的，而在具体应用软件进行编程之前，一般还需要对当前的后处理文件进行必要的修改和设定，以使其符合系统要求和使用者的编程习惯。有些用户在使用软件时由于不了解情况，没有对后处理文件进行修改，导致生成的NC程序中某些固定的地方经常出现一些多余的内容，或者总是漏掉某些词句，这样，在将程序传入数控机床之前，就必须对程序进行手工修改，如果没有全部更正，则可能造成事故。例如，某机床的控制系统采用G54工件坐标系定位，G90绝对坐标编程，要求生成的NC程序前面必须有G54G90设置，如果后处理文件的设置为G55G91，则每次生成的程序中含有G55G91，却不一定有G54G90，如果在加工时没有进行手工改正，则势必造成加工错误。本文介绍了Mastercam后处理文件的内容以及修改和设置的方法，供有关人员参考。
.PST文件的格式 NC程序
prog_name test1
Prog_n 1234
N, " G90 G54 G49 G40" N100 G90 G54 G49 G40
N, "G00 X0 Y0" N102 G00 X0 Y0
0=absolute
MC后处理设置
MasterCAM X3 软件的后置处理文件优化及其设定方法Mastercam 是一套应用广泛的CAD/CAM/CAE软件包，它采用图形交互式自动编程方法实现NC 程序的编制。
交互式编程是一种人机对话的编程方法，编程人员根据屏幕提示的内容，反复与计算机对话，选择菜单目录或回答计算机的提问，直至将所有问题回答完毕，系统即可自动生成NC程序。
NC程序的自动产生是受软件的后置处理功能控制的，不同的加工模块(如车削、铣削和线切割等) 和不同的数控系统对应不同的后处理文件。
软件当前使用哪一个后处理文件，是在软件安装时设定的，而在具体应用软件进行编程之前，一般还需对当前的后处理文件进行必要的修改和优化，以使其符合系统要求和使用者的编程习惯。
有些用户在使用软件时，由于不了解情况，没有对后处理文件进行修改，导致生成的NC程序中某些固定的地方经常出现一些多余的内容，或者总是漏掉某些词句。
解决这类问题，一般都需要在将程序传入数控机床之前，对程序进行手工修改，如果没有全部更正，则可能造成事故。
例如，在数控编程中可以去掉程序行号，以控制程序文件大小，便于文件的快速上传。
又如，更改某些不同系统的不同程序代码，或限定主轴和进给速度的最大与最小极限速度。
再如，确定立式和卧式机床型号等。
本文介绍了Mastercam 后处理文件的内容以及修改和设置的方法，供有关人员参考。
一、启动Mastercam 软件的修改文件以铣削为例，在安装的MaterCAM根目录下，采用记事本打开MPFAN.pst 文件(位置为“ D:\mcamx\mill\Posts\MPFAN. pst”)。
图1所示即为该文件。
后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为“.PST”。
在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，也就是说，后处理程序可以将一种控制器的NC程序，定义成该控制器所使用的格式。
MC后处理修改技巧
2、 攻丝时，默认后处理输出的程式可能没有Q值，可以手动修改， 找到以下字段，如下图所示：
pfcout, *speed, *spindle, pgear, strcantext, e pbld, n, "G43", *tlngno, pfzout, scoolant, e pbld, n, next_tool, e pbld, n, "/M8", e absinc = sav_absinc
1 tcr
#Note format
fmt "XY="
2 xy_stock # Assign an output
format
fmt "Z="
2 z_stock # Assign an output
format
图2
comment "(STOCK:",~xy_stock,")",e "(STOCK:",~z_stock,")",e pcan if stagetool >= zero, pbld, n, *t, "M6", e
图1
图2
3、"T="
4 tnote
#Note format
fmt " D.OFF=" 4 toffnote #Note format
fmt " L="
Mastercam2021后处理修改教程
Mastercam X9后处理升级
后处理更新与替换
（6）切换Mastercam2021，选择“机床”—“铣床”—“默认”。
Mastercam 2021后处理升级
后处理更新与替换
（7）“ALT+O”打开刀路清单，选择打开“机床群组”—“属性”—“文件”。
Mastercam 2021后处理升级
后处理更新与替换
软件输出参数编辑
钻孔G01输出
G54X0. Y0.Z15.G98 G83 Z-15. R.5 Q.05 F800.G80M05M09G53Z0G53X-5
G54X0. Y0.Z15.Z.5G1 Z.45 F800.G0 Z.5Z.45G1 Z.4G0 Z.5
对比
开启钻孔循环
关闭钻孔循环
03
后处理PST文件应用
后处理应用
Mastercam2021
编制人：***
序言PREFACE
在Mastercam中生成零件加工刀轨，刀轨文件中包含切削点数据的GOTO语句，还有控制机床的其他指令信息。 这些刀轨文件不能直接驱动机床，因为每台机床/控制系统对程序格式和指令都有不同要求，例如对同一行不同G代码的输出顺序有不同的要求，所以刀轨文件必须经过处理，以符合某一机床/控制系统的要求，这一处理过程就是“后处理”。
1、PST文件注释2、PST文件主体划分3、PST文件模块应用
后处理PST文件应用
PST文件注释
Mastercam系统后置处理文件由山特维克旗下的CNC Software Inc.公司基于C++语言开发的MP语言，扩展名为PST，简称叫PST文件，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，其结构由多个部分组成。
Mastercam后处理NC输出修改
Mastercam软件安装好后，其默认的后处理是可以直接使用的，无需做任何修改。
（对于FANUC,哈斯系统是没有问题的，其他系统没有用过，不敢乱讲。
）
由于一些特殊的原因，我们想修改一下后处理，比如去掉顺序号，这样程序就会小很多，这也是可以的。
Mastercam X版系列修改后处理有两种方式。
一是在软件里面修改，二是直接修改后处理文件。
今天给大家谈谈怎么在Mastercam软件里面修改。
单击菜单设置—控制器定义，弹出自定义控制器对话框。
在这里可以修改后处理。
1.删除行号。
单击NC输出，将输出行号的勾去掉即可。
2.备刀。
单击刀具，将启用预先架刀的例行程序打钩即可。
这个适用于机械手换刀的数控加工中心。
3.修改圆弧是用I，J，K还是R。
单击圆弧，在这里修改。
关于在软件Mastercam中常用的后处理修改就这么多。
当然，要删除四轴A0.，％，关闭程序开头的一些信息，刀具信息的显示，程序结尾回零去掉X0.等等，这些都要去后处理文件中修改。
今天先谈到这，在后处理文件中修改后处理的问题下次再谈。
Mastercam后处理文件及设定方法
Mastercam后处理文件及设定方法-1（转载）2010年03月09日星期二23:37Mastercam后处理文件及设定方法Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC 程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。
2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3．定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。
5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
MasterCAM后处理
可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义nc程序的目录，定义启动和退出后置处理程序时的c-hook程序名。
5． 字符串列表
字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
字符串sg17，表示指定xy加工平面，nc程序中出现的是g17，scc1表示刀具半径左补偿，nc程序中出现的是g41，字符串sccomp代表刀具半径补偿建立或取消。
（快进至某位置、坐标系编置、主轴转速等）
pbld, n, pfzout, *tlngno, scoolant, [ if stagetool=one, *next_tool]
（安全高度、刀长补偿、开冷却液）
pcom_movea （加工过程）
3． 刀具交换
刀具交换执行前，须完成返回参考点、主轴停止动作，然后换刀，接着完成刀具长度补偿、安全设定、主轴转速控制。
# start of file for non-zero tool number
......
pspindle （主轴转速计算）
pcom_movbtl （移动设备）
ptoolcomment （刀具参数注解）
......
pbld, n, *sgcode, *sgplane, "g40", "g80", *sgabsinc
# 这个POST支持FANUC控制器普通三轴铣床的的G 代码输出，
# 不支持自动换刀,有最大圆弧报警
# 它来源于MP-EZ.PST
# 是针对Mastercam Mill V8的特征而设计的
#
# --------------------------------------------------------------------------
Mastercam后处理文件介绍及修改
Mastercam后处理文件介绍及修改
仲兴国
【期刊名称】《机械工程师》
【年(卷),期】2008(000)004
【摘要】NC程序的自动产生是受软件的后置处理功能控制的,后置处理文件的编辑和设定,对所有的CAD/CAM软件都是需要的.但是使用者经常忽略这一点,在每次生成NC程序后去对程序进行修改,不仅浪费时间,而且容易出错导致事故.文中介绍了Mastercam后处理文件的内容以及修改和设置的方法.
【总页数】3页(P40-42)
【作者】仲兴国
【作者单位】沈阳理工大学,应用技术学院机械系,辽宁,抚顺,113122
【正文语种】中文
【中图分类】TG502.7
【相关文献】
1.MasterCAM后处理数控加工程序的修改 [J], 孟凡秋
2.数控铣床FANUC系统的MasterCAM后处理修改技巧 [J], 韦江波;张伶俐
3.数控车床西门子802D系统的MasterCAM后处理修改 [J], 曹明
4.MasterCAM后处理程序的修改设定 [J], 仵建强
5.对MasterCAM9.0中SINUMERIK840D钻孔循环后处理的修改 [J], 钟如全因版权原因，仅展示原文概要，查看原文内容请购买。
Mastercam后处理程序修改的尝试
Mastercam后处理程序修改的尝试Mastercam后处理程序修改的尝试Mastercam软件是由美国CNC SOFTWARE 公司研制开发的基于微机的CAD（计算机辅助设计）和CAM（计算机辅助制造）系统。
自1984年诞生以来，就以其强大的加工功能闻名于世。
由于其较好的性能价格比（对硬件的要求不高，操作灵活，易学易用，能使企业很快见到效益），是工业界和学校广泛采用的CAD和CAM系统。
后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。
NC程序的生成受软件的后置处理程序的控制，不同数控系统的数控机床对应于不同的后置处理程序。
Mastercam的后置处理程序内定成适应日本FANUC控制器的通用格式。
在具体应用软件进行编程之前，一般要对当前的后处理程序进行修改和设定。
国产的数控系统一般在Mastercam中没有对应的.PST后处理文件。
我校的数控铣床采用的`是国产的数控系统（HX2000M数控系统），同样在Mastercam中也没有对应的.PST后处理文件。
Mastercam生成的NC代码需经多处修改后才能使用，极为不便。
在数控教学的实践中我渐渐有这样的想法，能不能针对我校的数控系统开发专用的Mastercam后处理程序，更好地进行数控实习教学呢？经过一段时间的摸索，我尝试着对Mastercam的后处理程序进行了相应的修改。
我使用的是Mastercam7.1的版本。
首先分析了学校采用HX2000M系统的数控铣床的特点和它的G、M代码的格式。
该系统不具有换刀功能，而且圆弧只能以I、J、K的形式编程。
接着我反复比较Mastercam内置的几十种后处理程序所生成的NC程序，发现其中由MP-EZ.PST后处理程序生成的NC程序与HX2000M编程格式最为相近。
我想格式相同之处越多，后处理程序修改的地方也就相对越少。
于是我确定把MP-EZ.PST后处理程序作为我尝试修改的后处理程序。
