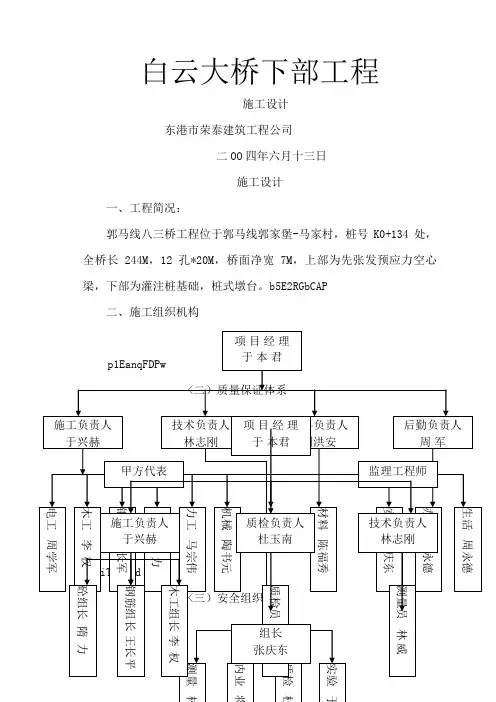

白云大桥下部工程施工设计东港市荣泰建筑工程公司二OO四年六月十三日施工设计一、工程简况:郭马线八三桥工程位于郭马线郭家堡-马家村,桩号K0+134处,全桥长244M,12孔*20M,桥面净宽7M,上部为先张发预应力空心梁,下部为灌注桩基础,桩式墩台。

b5E2RGbCAP二、施工组织机构测量定位放线架设施工便桥墩桩基台桩基墩柱身台柱身墩盖梁耳背墙名盖梁下部工程完成四、主要施工方法1、测量定位放线施工测量定位放线必须根据甲方交付的中桩及设计桥墩台坐标及水准点进行。

桩位测量放线,首先定位桥位纵轴线,然后按墩台桩号放出每座墩台的横轴线,依据纵、横轴线定义点确定各桩基的中心位置,横位纵轴及每座墩台横轴线均应引出施工现场,并加以固定,以便校核各墩台中心位置,控制施工位置,引桩应有记录。

RTCrpUDGiT2、基础施工:桩基施工采用筑岛方式进行,即沿桥轴线位置筑起宽8M,宽2M 的施工平台。

以满足压轮钻的钻孔要求。

3、桥墩台桩基施工<1)施工放样要严格按规划提供的中心位置桩施工,并在施工过程中及时检查桩位和高程,将误差控制在规范允许范围内;5PCzVD7HxA<2)桩基深19M地下水位高,桩基孔径较大<φ1.40M),非常容易塌孔,为了避免塌孔,采取如下控制措施。

jLBHrnAILg①控制钻进速度,钻机要连续作业,拆卸钻杆要力求迅速,提落钻要稳,严防碰撞护筒和孔壁;②采取黄土护壁,泥浆密度控制在1.2~1.45范围内。

③深埋置护筒,护筒内径不小于φ1.60M,采用5毫M钢板制作,增加强度,不变形。

④护筒上口应高于水面2M以上,增加孔内水压;⑤控制孔内泥浆水头压力,尽量保护稳压,防止水头忽高忽低。

<3)钻孔:钻孔就位是关键,就位后转杆中心位置偏差不得大于2厘M,接卸钻杆的过程中要迅速、安全,以免停钻时间过长,增加孔底沉淀。

钻孔应连续进行,不得中断。

钻孔时要经常校正钻头中心与桩中心重合,钻孔过程中要及进排渣,补充泥浆稠度,做好钻孔记录,在土质变化处捞取渣样,判断土质,以便与地质剖面图相核对。

桥梁工程下部施工组织设计

桥梁工程下部施工组织设计

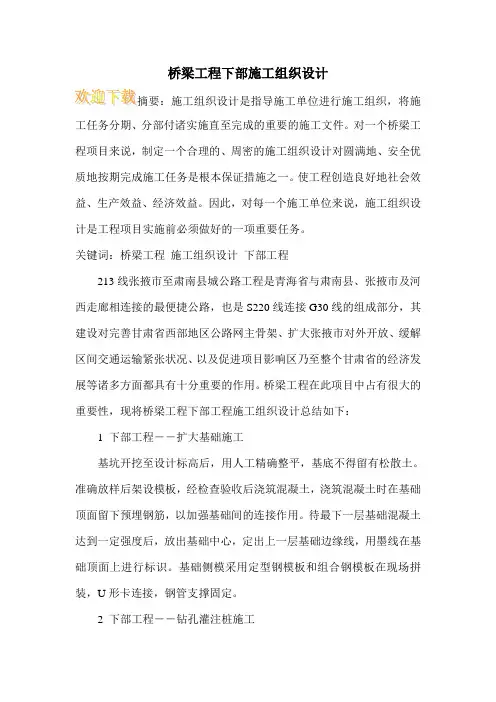

桥梁工程下部施工组织设计工任务分期、分部付诸实施直至完成的重要的施工文件。

对一个桥梁工程项目来说,制定一个合理的、周密的施工组织设计对圆满地、安全优质地按期完成施工任务是根本保证措施之一。

使工程创造良好地社会效益、生产效益、经济效益。

因此,对每一个施工单位来说,施工组织设计是工程项目实施前必须做好的一项重要任务。

关键词:桥梁工程施工组织设计下部工程213线张掖市至肃南县城公路工程是青海省与肃南县、张掖市及河西走廊相连接的最便捷公路,也是S220线连接G30线的组成部分,其建设对完善甘肃省西部地区公路网主骨架、扩大张掖市对外开放、缓解区间交通运输紧张状况、以及促进项目影响区乃至整个甘肃省的经济发展等诸多方面都具有十分重要的作用。

桥梁工程在此项目中占有很大的重要性,现将桥梁工程下部工程施工组织设计总结如下:1 下部工程――扩大基础施工基坑开挖至设计标高后,用人工精确整平,基底不得留有松散土。

准确放样后架设模板,经检查验收后浇筑混凝土,浇筑混凝土时在基础顶面留下预埋钢筋,以加强基础间的连接作用。

待最下一层基础混凝土达到一定强度后,放出基础中心,定出上一层基础边缘线,用墨线在基础顶面上进行标识。

基础侧模采用定型钢模板和组合钢模板在现场拼装,U形卡连接,钢管支撑固定。

2 下部工程――钻孔灌注桩施工2.1 施工准备施工前进行场地平整,清除杂物,钻机位置处平整夯实。

同时对施工用水、泥浆池位置,动力供应,砂石料场,拌和机位置,钢筋加工场地,施工便道等做统一的安排。

2.2 测量放线根据设计图纸进行桩位精确放样,在桩孔中心位置钉木桩,并设护桩,放线后由技术人员进行复核,施工中护桩要妥善看管,不得移位和丢失。

2.3 护筒设置采用沉入式方法设置护筒,沉入时,采用重压、振动、锤击并辅以筒内除土的方法。

护筒采用5mm厚钢板加工而成,直径为桩径+(200~400mm)。
